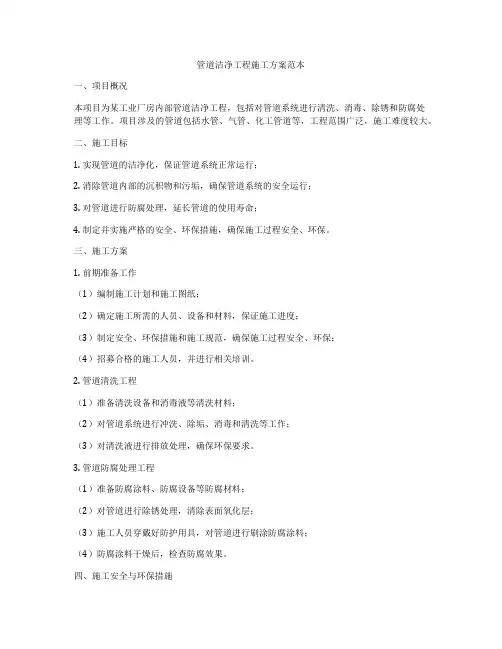

管道洁净工程施工方案范本

管道洁净工程施工方案范本一、项目概况本项目为某工业厂房内部管道洁净工程，包括对管道系统进行清洗、消毒、除锈和防腐处理等工作。

项目涉及的管道包括水管、气管、化工管道等，工程范围广泛，施工难度较大。

二、施工目标1. 实现管道的洁净化，保证管道系统正常运行；2. 消除管道内部的沉积物和污垢，确保管道系统的安全运行；3. 对管道进行防腐处理，延长管道的使用寿命；4. 制定并实施严格的安全、环保措施，确保施工过程安全、环保。

三、施工方案1. 前期准备工作（1）编制施工计划和施工图纸；（2）确定施工所需的人员、设备和材料，保证施工进度；（3）制定安全、环保措施和施工规范，确保施工过程安全、环保；（4）招募合格的施工人员，并进行相关培训。

2. 管道清洗工程（1）准备清洗设备和消毒液等清洗材料；（2）对管道系统进行冲洗、除垢、消毒和清洗等工作；（3）对清洗液进行排放处理，确保环保要求。

3. 管道防腐处理工程（1）准备防腐涂料、防腐设备等防腐材料；（2）对管道进行除锈处理，清除表面氧化层；（3）施工人员穿戴好防护用具，对管道进行刷涂防腐涂料；（4）防腐涂料干燥后，检查防腐效果。

四、施工安全与环保措施1. 施工安全措施（1）对施工现场进行安全检查，清理施工环境，确保施工安全；（2）施工人员配备齐全的安全用具，确保施工过程安全；（3）严格遵守施工操作规程，杜绝施工事故的发生。

2. 施工环保措施（1）严格执行国家环保法律法规，杜绝环保违规行为；（2）对施工产生的污水、废液进行合理处理，达到环保排放标准；（3）严格控制施工噪音和粉尘污染，确保施工过程环保。

五、施工进度控制1. 制定详细的施工进度计划，按照计划严格执行；2. 加强施工现场的监督和管理，及时发现和解决施工过程中的问题；3. 对施工进度进行跟踪和控制，确保施工进度按计划进行。

六、施工质量控制1. 对施工现场进行质量检查，确保施工质量符合标准要求；2. 严格执行施工操作规范，确保施工过程质量可控；3. 对施工成果进行验收，确保施工质量符合设计要求。

清洗各种管道工程施工

清洗各种管道工程施工
首先，清洗各种管道工程施工的第一步是进行现场勘测和设计工作。

勘测工作应该包括对
管道系统的实际情况进行详细调查，包括管道的长度、直径、材质、安装方式等信息。

设
计工作应该根据勘测数据，综合考虑管道的使用环境、流量要求、安全标准等因素，确定
施工方案。

其次，清洗管道工程需要采购所需材料和设备。

根据设计方案的要求，采购合适的管道清
洗设备、管道清洗液、管道清洗工具等。

除了管道清洗设备外，还需要购买安全防护用具，保障施工人员的安全。

然后，清洗管道工程需要组织施工人员进行作业。

在确定了施工方案和准备好所需材料和
设备后，需要组织专业的施工人员进行作业。

施工人员应该具备相关的技术培训和证书，
且要严格遵守安全操作规程，确保施工安全。

接着，清洗管道工程需要进行清洗作业。

清洗作业应该根据设计方案的要求，选择合适的
清洗设备和清洗液，进行清洗作业。

清洗管道时应该注意控制清洗压力和温度，避免对管
道系统造成损坏。

最后，清洗管道工程完成后需要进行验收和保养工作。

清洗工程完成后，应该组织专业人
员对管道系统进行验收，确保清洗工作质量符合设计要求。

此外，还需要制定管道保养计划，定期对管道系统进行检查、清洗和维护，延长管道的使用寿命。

总之，清洗各种管道工程施工是一项复杂而重要的工程，需要充分的准备和严格的执行，
才能确保管道系统正常运行，延长管道的使用寿命。

只有通过科学合理的方案设计、精心
组织的施工作业和严谨的质量验收，才能保证清洗工程的顺利进行和成功完成。

管路安装URS 供参考

管路安装URS 供参考管路安装urs-供参考药业有限公司综合制剂洁净管道工程urs一、项目简介：药业有限公司投资修建的综合制剂项目包含粉针生产线和搭悬剂注射液生产线。

配备纯化水机组和蒸馏水机组各一台，其中纯化水机组产能为2t/h，蒸馏水机组产能为300l/h,并可产纯蒸汽。

粉针生产线和混悬剂生产线分别配置独立的纯水和注射用水循环管路，共用纯水储罐和注射用水储罐。

二、工程范围：本项目为交钥匙工程。

共包括如下9个系统的设计、施工、验证。

需满足现行及的gmp建议，并提供更多设计、施工及检验文件。

施工范围包含加装、压力试验、熔融、冲洗、保温、检查测试、交货前培训、直到交付使用的所用内容。

1、粉针线提纯水分配系统，初始界面为提纯水储罐出口。

参考车间平面布置图和提纯水系统流程图。

2、混悬剂线纯化水分配系统，起始界面为纯化水储罐出口。

参照车间平面布置图和纯化水系统流程图。

3、粉针线口服用水分配系统，初始界面为口服用水储罐出口。

参考车间平面布置图和口服用水系统流程图。

4、混悬剂线注射用水分配系统，起始界面为注射用水储罐出口。

参照车间平面布置图和注射用水系统流程图。

5、氢铵蒸汽系统，包含粉针线和混悬剂线的所有氢铵蒸汽采用点，以及提纯水、口服用水管路的纯蒸汽消毒系统。

初始界面为蒸馏水机纯蒸汽出口。

用气点包含粉针线湿热杀菌柜、粉针线胶塞冲洗机组、搭悬剂线湿热杀菌柜、搭悬剂线胶塞冲洗机组、搭高悬剂线除菌过滤器、搭悬剂线制取罐、搭悬剂线灌装缓冲器罐。

参考车间平面布置图。

6、混悬剂线物料工艺管道系统。

参照相应的工程量清单。

7、洁净压缩空气系统。

只包含用气点管路步入洁净室内的部分。

参考车间平面布置图。

8、真空系统。

只包括真空管路进入洁净室内的部分。

参照车间平面布置图。

19、洁净室内电缆穿线管。

三、技术建议1、纯化水系统：1)提纯水系统管道、管件的材质采用ss304不锈钢，外壁研磨，内壁研磨至ra0.4。

阀门采用双膜片(epdm/ptfe)不锈钢隔膜阀。

洁净管道安装施工技术方案

洁净管道安装施工技术方案洁净管道安装施工技术方案一、项目背景洁净管道一般广泛应用于电子、医疗、食品及制药等高级领域中，主要作用是保证空气、水及其他流体的洁净度，从而提高产品质量。

洁净管道安装施工技术方案是为了解决洁净管道安装时需要注意的问题而提出的技术方案，保证洁净管道安装质量。

二、工程范围本工程主要包括洁净管道的基础施工、管道安装、连接、支架安装、试压、清洗、消毒等施工工作。

三、施工方案（一）洁净管道基础施工1.根据工程设计图纸，进行洁净管道基础平整，保证其在水平面位于带载层中。

2.采用胶结桩或混凝土桩进行基础施工，在基础施工过程中，要注意桩的精度及质量。

3.基础施工结束后，进行平整及清理工作。

（二）管道安装1.根据工程图纸要求，进行管道表面处理，如去油、除锈等。

2.打磨管道口，保证口径大小精度。

3.进行管道搬运及吊装作业，避免管道上出现挤压变形等问题。

4.在实地拼装过程中，保证管道口径和长度的精度控制。

5.管道连接结束后，进行紧固作业，保证管道连接处无泄漏情况。

在紧固完成后，进行压力测试。

（三）连接1.连接前，进行连接口的处理作业，确保连接口平整、精度高。

2.管道的连接方式一般有法兰连接、齿轮连接等，根据工程要求进行选择。

3.连接前，对连接材料进行检查，确保材料质量。

4.连接前，对连接口进行检查处理，削平并清理作业现场。

（四）支架安装1.根据工程设计图纸确定支架安装位置及数量。

2.在支架安装过程中，要保证支架与管道的牢固连接，支架位置要平均且稳固。

（五）试压1.在管道安装和连接后，进行全线试压作业。

2.试压过程中，要保证气压稳定，即需进行加压、排气、稳压等操作。

3.试压结束后，管道及连接处未出现任何渗漏情况为合格。

（六）清洗消毒1.在管道全部安装、连接结束后，进行清洗工作。

2.对管道进行多次冲洗，确保管道干净无异物残留。

3.对管道及其连接处进行喷洒消毒液，保证管道内清洁卫生。

四、质量控制要求1.施工人员应具备执业专业证书，并按照国家标准进行操作。

杭州净化工程施工报价单

杭州净化工程施工报价单一、工程概述本项目为杭州净化工程施工项目，主要包括无尘车间净化工程、医用净化工程、洁净隧道、洁净管道等。

工程地点位于杭州市，施工周期为30个工作日。

二、报价单明细1. 无尘车间净化工程（1）封闭式无尘车间：500元/平方米（2）通风系统：300元/平方米（3）空气净化器：200元/台（4）净化装修材料：100元/平方米2. 医用净化工程（1）手术室净化工程：600元/平方米（2）医疗设备采购：500元/平方米（3）医疗专用空调：400元/台（4）净化装修材料：150元/平方米3. 洁净隧道（1）洁净隧道施工：400元/米（2）隧道内净化设备：300元/米4. 洁净管道（1）洁净管道安装：300元/米（2）管道附件：200元/米5. 其它费用（1）施工辅助材料：50元/平方米（2）运输费用：100元/平方米（3）施工人员工资：200元/人·天（4）现场管理费用：100元/平方米三、工程总价根据以上报价单明细，本项目工程总价为：无尘车间净化工程：500元/平方米× 1000平方米 = 500,000元医用净化工程：600元/平方米× 800平方米 + 500元/平方米× 200平方米 = 560,000元洁净隧道：400元/米× 100米 = 40,000元洁净管道：300元/米× 100米 = 30,000元其它费用：施工辅助材料（1000平方米× 50元/平方米）+ 运输费用（1000平方米× 100元/平方米）+ 施工人员工资（30人× 200元/人·天× 30天）+ 现场管理费用（1000平方米× 100元/平方米）= 250,000元总计：500,000元 + 560,000元 + 40,000元 + 30,000元 + 250,000元 =1,380,000元四、付款方式及进度1. 合同签订后，甲方支付工程总价的30%作为预付款；2. 工程进度达到50%时，甲方支付工程总价的30%；3. 工程验收合格后，甲方支付剩余的40%。

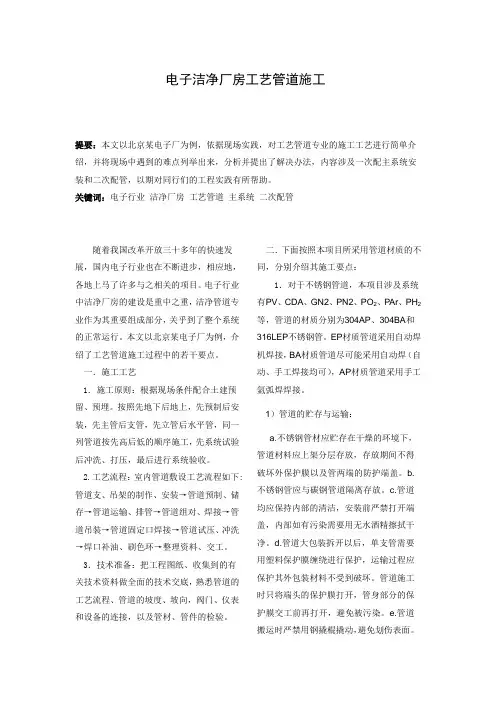

电子洁净厂房工艺管道施工

电子洁净厂房工艺管道施工提要：本文以北京某电子厂为例，依据现场实践，对工艺管道专业的施工工艺进行简单介绍，并将现场中遇到的难点列举出来，分析并提出了解决办法，内容涉及一次配主系统安装和二次配管，以期对同行们的工程实践有所帮助。

关键词：电子行业洁净厂房工艺管道主系统二次配管随着我国改革开放三十多年的快速发展，国内电子行业也在不断进步，相应地，各地上马了许多与之相关的项目。

电子行业中洁净厂房的建设是重中之重，洁净管道专业作为其重要组成部分，关乎到了整个系统的正常运行。

本文以北京某电子厂为例，介绍了工艺管道施工过程中的若干要点。

一．施工工艺1．施工原则：根据现场条件配合土建预留、预埋。

按照先地下后地上，先预制后安装，先主管后支管，先立管后水平管，同一列管道按先高后低的顺序施工，先系统试验后冲洗、打压，最后进行系统验收。

2.工艺流程：室内管道敷设工艺流程如下: 管道支、吊架的制作、安装→管道预制、储存→管道运输、排管→管道组对、焊接→管道吊装→管道固定口焊接→管道试压、冲洗→焊口补油、刷色环→整理资料、交工。

3．技术准备：把工程图纸、收集到的有关技术资料做全面的技术交底，熟悉管道的工艺流程、管道的坡度、坡向，阀门、仪表和设备的连接，以及管材、管件的检验。

二．下面按照本项目所采用管道材质的不同，分别介绍其施工要点：1．对于不锈钢管道，本项目涉及系统有PV、CDA、GN2、PN2、PO2、PAr、PH2等，管道的材质分别为304AP、304BA和316LEP不锈钢管。

EP材质管道采用自动焊机焊接，BA材质管道尽可能采用自动焊（自动、手工焊接均可），AP材质管道采用手工氩弧焊焊接。

1）管道的贮存与运输：a.不锈钢管材应贮存在干燥的环境下，管道材料应上架分层存放，存放期间不得破坏外保护膜以及管两端的防护端盖。

b.不锈钢管应与碳钢管道隔离存放。

c.管道均应保持内部的清洁，安装前严禁打开端盖，内部如有污染需要用无水酒精擦拭干净。

工程管道清洁方案范本

工程管道清洁方案范本一、前言管道清洁是工程维护和管理中非常重要的一环节。

管道清洁不仅可以确保管道系统的畅通和正常运行，还可以预防管道堵塞和泄露等安全隐患。

因此，制定一套科学合理的管道清洁方案对于工程管理至关重要。

本文将就工程管道清洁方案的制定提出一套范本，并通过具体的案例分析，以期提供参考价值。

二、管道清洁方案制定的基本原则1. 安全第一：管道清洁作业是一个高风险的工作，必须杜绝安全事故的发生。

在制定管道清洁方案时，必须充分考虑作业人员的安全。

在清洁过程中，必须做好安全防护工作，采取相应的安全防护措施，做好安全培训和技术交底。

2. 高效节能：管道清洁方案应该以高效、节能为原则，尽量选择能够节约水、电等资源的清洁设备和工艺方案，降低清洁成本和资源浪费。

3. 环保可持续：在选择清洁剂和清洁工艺时，应该优先选择环保的清洁剂，减少对环境的污染。

此外，清洁方案的实施应该符合环保法规和标准，保障环境的安全和健康。

4. 经济合理：在制定管道清洁方案时，必须综合考虑成本效益，选择经济合理的清洁设备和工艺，确保清洁工作的成本控制在合理范围内。

5. 规范标准化：管道清洁方案应该遵循国家相关法律法规、标准和行业规范，确保清洁工作的合法合规。

三、管道清洁方案制定的技术要点1. 管道清洁前必须进行充分的排查和评估，了解管道的结构、材质、使用情况等相关信息。

并开展现场勘查工作，了解实际清洁情况和现场环境。

2. 根据管道的实际状况和清洁需求，选择合适的清洁设备和工艺。

例如，对于直线管道，可以选择管道清洗机或高压水枪清洗；对于弯曲管道，可以选择弯头清洗器或柔性清洗设备。

3. 在选择清洁剂时，必须根据管道的材质和清洁需求进行合理选择。

一般来说，可以选择酸碱性清洁剂、生物降解清洁剂或无机盐清洗剂等。

4. 在实施管道清洁工作时，必须做好现场安全防护工作。

对于危险性较大的管道清洁作业，必须制定详细的安全作业程序，并指定专人负责安全监督。
