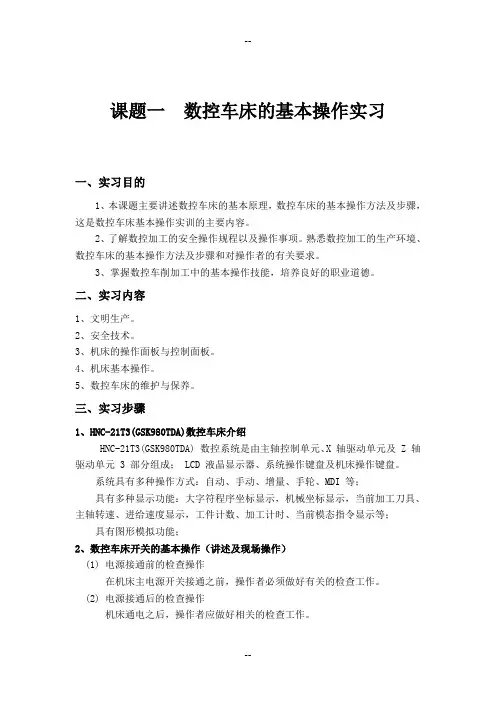

课题一数控车床的基本操作实习

一、实习目的

1、本课题主要讲述数控车床的基本原理，数控车床的基本操作方法及步骤，这是数控车床基本操作实训的主要内容。

2、了解数控加工的安全操作规程以及操作事项。熟悉数控加工的生产环境、数控车床的基本操作方法及步骤和对操作者的有关要求。

3、掌握数控车削加工中的基本操作技能，培养良好的职业道德。

二、实习内容

1、文明生产。

2、安全技术。

3、机床的操作面板与控制面板。

4、机床基本操作。

5、数控车床的维护与保养。

三、实习步骤

1、HNC-21T3(GSK980TDA)数控车床介绍

HNC-21T3(GSK980TDA) 数控系统是由主轴控制单元、X 轴驱动单元及 Z 轴驱动单元 3 部分组成； LCD 液晶显示器、系统操作键盘及机床操作键盘。

系统具有多种操作方式：自动、手动、增量、手轮、MDI 等；

具有多种显示功能：大字符程序坐标显示，机械坐标显示，当前加工刀具、主轴转速、进给速度显示，工件计数、加工计时、当前模态指令显示等；

具有图形模拟功能；

2、数控车床开关的基本操作（讲述及现场操作）

(1) 电源接通前的检查操作

在机床主电源开关接通之前，操作者必须做好有关的检查工作。

(2) 电源接通后的检查操作

机床通电之后，操作者应做好相关的检查工作。

(3) 机床运转后的检查

应无异常现象。

(4)停止机床的检查

停止机床前应作好各项检查。

3、机床的操作面板与控制面板的基本操作

（讲述及现场讲解）

4、手动操作（讲述及现场操作）

(1) 手动返回机床参考点（回零）。

(2) 手动连续进给。

(3) 手轮进给。

(4) 主轴及冷却操作。

(5) 手动换刀。

(6) 卡盘的夹紧与松开的操作。

(7) 机床的急停方式：

a)按下紧急停止按钮；

b)按下复位键；

c)按下NC装置电源断开按钮；

d)按下进给中停按钮。

5、MDI的运行（讲述及现场操作）

MDI运行用于简单的测试（如检测对刀的正确性、工件坐标的位置）操作、对刀操作、主轴临时启动操作。

6、程序的编辑和管理（讲述及现场操作）

程序的编辑和管理主要包括如何新建程序和编辑程序。

7、数控车床的维护与保养（讲述及现场操作）

为了使数控车床保持良好状态，坚持经常的维护保养是十分重要的。坚持定期检查，经常维护保养，可以把许多故障隐患消灭在萌芽之中，防止或减少事故的发生。

四、注意事项

1、操作数控车床时应确保安全，包括人身和设备的安全。

2、禁止多人同时操作机床。

3、禁止让机床在同一方向连续“超程”。

课题二对刀、参数设定及自动加工实习

一、实习目的

1、本课题主要训练工件的安装与找正、数控车削刀具的安装及对刀、自动加工、空运行及首件试切等方面的内容。

2、熟悉工件在数控车床上的安装与找正、数控车床对刀、参数设定及自动加工的操作步骤，提高操作数控车床的专业技术应用能力。

二、实习内容

1、工件的安装与找正。

2、刀具的装卡与找正。

3、数控车床上的对刀及参数设定。

4、数控车床的自动加工。

5、数控车削加工的实例操作。

三、实习步骤

1、工件的安装与找正（讲述及现场操作）

(1) 根据装夹工件的形状、尺寸，选择卡爪、夹紧方向及夹紧力。

(2) 利用液压卡盘夹紧工件，随后应检查工件是否夹紧。

(3) 根据加工工件的形状及精度要求，进行找正。

2、刀具的选择与安装（讲述及现场操作）

机夹式外圆车刀、切断刀、螺纹刀的安装步骤及找正方法。

3、数控车床的对刀及参数设定（讲述及现场操作）

程序中所使用的每把刀，都必须要进行对刀操作，以保证每把刀具刀尖相互重合。在对刀的同时，将有关参数输入到设定的坐标系中，建立工件坐标系。

4、数控车床的自动加工（讲述及现场操作）

(1)常见的自动加工方式有全自动循环、机床锁住循环、倍率开关控制循环、机

床空运转循环、单段执行循环、跳段执行循环等。应多使用单段执行循环，并将有关倍率开关打到最低处，便于边加工边分析，以避免某些错误。(2)自动加工前必须完成机床回零、程序的输入、工件装夹、对刀、图形模拟、

程序试运行。

5、实例操作（讲述及现场操作）

四、注意事项

1、安全第一，学生的实训必须在教师的指导下，严格按照数控车床的安全操作规程，有步骤的进行。

2、工件及刀具装夹的可靠性。

3、机床在试运行前必须进行图形模拟加工，避免程序错误出现刀具碰撞工件或

卡盘事故，检查刀具轨迹的正确性。

附：机床对刀主要方法

试切法

机床必须首先进行回参考点操作，以确定机械坐标系与工件坐标系重合。

1）Z 轴刀具偏置量的测量及设置

在手动（增量或手轮）方式中选中某一待对刀的刀具用该刀具切削工件端面；

仅在X 轴方向上退刀，不移动Z 轴，停止主轴；

测量工件坐标系的零点至毛坯端面的距离；

进入刀具参数管理界面，按光标键移动光标选择与编程对应刀具的Z 向补偿值，按地址键Z ,系统在提示栏提示：请输入长度测量值。输入测量值后按回车键确认，系统自动将机械坐标值Z 与测量值的差值计算出来并自动填入选定的Z 向偏置号处,系统坐标显示自动偏置到刀尖位置。

2）X 轴刀具偏置量的测量及设置

切削工件表面；

仅在Z 轴方向上退刀，不移动X 轴，停止主轴；

测量毛坯表面直径

进入刀具参数管理界面，按光标键移动光标选择与编程对应刀具的X 向补偿值，按地址键X，系统在提示栏提示：请输入直径测量值。输入测量值后按回车键确认，系统自动将机械坐标值X 与测量值的差值计算出来并自动填入选定的X向偏置号处，系统坐标显示自动偏置到刀尖位置。

按上述方法设置其它刀具的偏置值。

（如下图）
