挡土墙变形监测方法

挡土墙变形监测方法挡土墙是一种用于支撑土体或山坡，防止其坍塌或滑坡的结构。

为了确保挡土墙的稳定性和安全性，对其进行变形监测是非常重要的。

变形监测可以及时发现挡土墙的异常变形，为采取相应的加固或修复措施提供依据，从而避免可能的安全事故。

下面将详细介绍一些常见的挡土墙变形监测方法。

一、水平位移监测1、全站仪测量法全站仪是一种高精度的测量仪器，可以精确测量出测点的水平坐标。

在挡土墙的顶部和底部设置监测点，定期使用全站仪测量这些点的坐标。

通过比较不同时期的坐标值，可以计算出水平位移的大小和方向。

2、视准线法在挡土墙的两端设置基准点，在其中一端的基准点上设置经纬仪或全站仪，通过望远镜瞄准另一端的基准点，形成一条视准线。

在挡土墙上设置若干个监测点，定期测量监测点到视准线的垂直距离。

如果距离发生变化，就说明挡土墙发生了水平位移。

3、激光准直法利用激光的良好准直性，在挡土墙的一端设置激光发射器，在另一端设置接收装置。

当挡土墙发生水平位移时，激光束在接收装置上的光斑位置会发生变化，通过测量光斑的位移量可以计算出水平位移。

二、垂直位移监测1、水准测量法水准测量是一种常用的测量高差的方法。

在挡土墙周围设置水准基点，在挡土墙上设置监测点。

使用水准仪测量监测点与水准基点之间的高差，通过比较不同时期的高差数据，可以计算出垂直位移的量值。

2、静力水准测量法静力水准测量系统是一种基于连通器原理的高精度垂直位移测量系统。

在挡土墙上布置一系列的静力水准仪，通过测量液体压力的变化来计算各监测点的相对垂直位移。

三、倾斜监测1、倾斜仪测量法倾斜仪可以直接测量挡土墙的倾斜角度。

常见的倾斜仪有水准式倾斜仪、电子倾斜仪等。

将倾斜仪安装在挡土墙上，定期读取倾斜仪的测量数据，从而了解挡土墙的倾斜情况。

2、差异沉降法通过测量挡土墙上不同位置的垂直位移，如果不同位置的垂直位移存在差异，就可以推断出挡土墙发生了倾斜。

四、裂缝监测1、人工观测法定期对挡土墙的表面进行巡视，用肉眼观察是否有裂缝出现。

挡土墙监测与维修

挡土墙监测与维修随着城市建设的不断发展，挡土墙逐渐成为一种重要的防护结构。

它不仅能够有效地保护附近建筑物和道路，还能够保护环境和人民的生命财产安全。

然而，随着时间的推移和外界环境的变化，挡土墙也会出现各种问题。

因此，挡土墙的监测与维修显得尤为重要。

本文将介绍挡土墙监测与维修的方法和注意事项。

一、挡土墙监测方法1. 监测设备挡土墙监测需要使用一些专业设备来检测其变形和稳定性。

常用的监测设备包括全站仪、GPS定位仪、倾角仪等。

这些设备能够准确测量挡土墙的高度、倾斜度和水平位移等参数，帮助监测人员全面了解挡土墙的状况。

2. 监测频率挡土墙的监测频率应根据实际情况而定。

一般来说，新建的挡土墙在初期阶段需要进行每周甚至每日的监测，以确保其稳定性。

而对于已经使用多年的挡土墙，可以适度降低监测频率，但不可忽略不计。

3. 监测指标挡土墙的监测指标主要包括位移、倾斜度和裂缝等。

监测人员需要随时记录和比对这些指标的变化情况，及时发现异常，以便采取相应的维修措施。

二、挡土墙维修方法1. 维修前的准备工作在进行挡土墙的维修前，需要进行一系列的准备工作。

首先，要对挡土墙进行全面的监测和评估，确定维修的范围和方式。

其次，要清理挡土墙附近的杂草和垃圾，为后续的工作提供便利。

2. 常规维护措施挡土墙的常规维护措施包括清除排水管道堵塞物、修复裂缝和补充土壤等。

清除排水管道的堵塞有助于防止水浸，修复裂缝则能够保持挡土墙的完整性，而补充土壤则可以增加挡土墙的稳定性。

3. 加固措施对于出现严重倾斜和位移的挡土墙，需要采取加固措施。

这包括使用支撑物、加大挡土墙底部的宽度以增加稳定性，并且为挡土墙增加加固材料等。

在进行加固工作时，需要根据实际情况制定施工方案，确保加固效果和安全性。

4. 预警机制建立挡土墙维修后，还需要建立一套完善的预警机制。

通过安装监测设备进行定期巡检和监测，及时发现挡土墙可能存在的问题，并采取相应的措施进行修复，以保障挡土墙的稳定性和安全性。

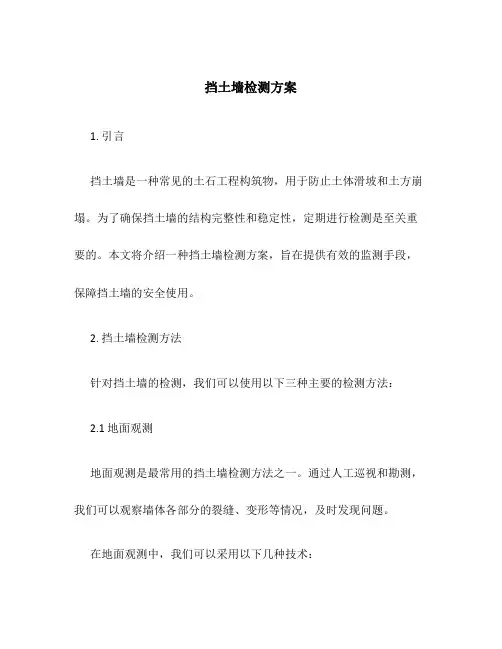

挡土墙检测方案

挡土墙检测方案1. 引言挡土墙是一种常见的土石工程构筑物，用于防止土体滑坡和土方崩塌。

为了确保挡土墙的结构完整性和稳定性，定期进行检测是至关重要的。

本文将介绍一种挡土墙检测方案，旨在提供有效的监测手段，保障挡土墙的安全使用。

2. 挡土墙检测方法针对挡土墙的检测，我们可以使用以下三种主要的检测方法：2.1 地面观测地面观测是最常用的挡土墙检测方法之一。

通过人工巡视和勘测，我们可以观察墙体各部分的裂缝、变形等情况，及时发现问题。

在地面观测中，我们可以采用以下几种技术：•裂缝观测：通过肉眼观察和测量裂缝的宽度、深度等参数，以判断挡土墙的变形情况。

•建筑物观测：观察挡土墙附近的建筑物是否发生裂缝，以间接判断墙体是否有变形。

•GPS定位：利用全球定位系统定期记录挡土墙周围地面的坐标变化，以监测墙体的位移情况。

地面观测方法简单且易于操作，但其缺点是需要定期巡视和勘测，劳动量较大。

并且一些微小的裂缝或变形可能被忽略或误判。

2.2 遥感技术遥感技术是一种非接触式的挡土墙检测方法，通过使用卫星影像、航空影像或无人机拍摄的照片来获取墙体的信息。

它可以提供全面、快速、准确的数据，能够检测到微小的裂缝和变形。

常用的遥感技术包括：•多光谱图像分析：通过分析不同波段的光谱信息，可以检测土壤的含水量、压实度等指标，间接判断挡土墙的变形情况。

•红外热像仪：通过测量挡土墙表面的热辐射，可以检测墙体的温度分布，进而判断墙体是否存在裂缝。

•激光扫描：通过激光扫描仪获取挡土墙的三维点云数据，可以精确测量墙体的形状和变形情况。

遥感技术具有高效、精确的特点，但受限于设备和数据的可用性，成本较高，并且专业知识和技术要求较高。

2.3 地下监测地下监测是一种针对挡土墙基础的检测方法。

通过在基础下方布设监测仪器，可以实时监测土体的变形和应力情况。

常用的地下监测方法包括：•基建变形监测：通过在基础下方安装位移传感器、应变计等仪器，实时监测土体的位移和应力变化。

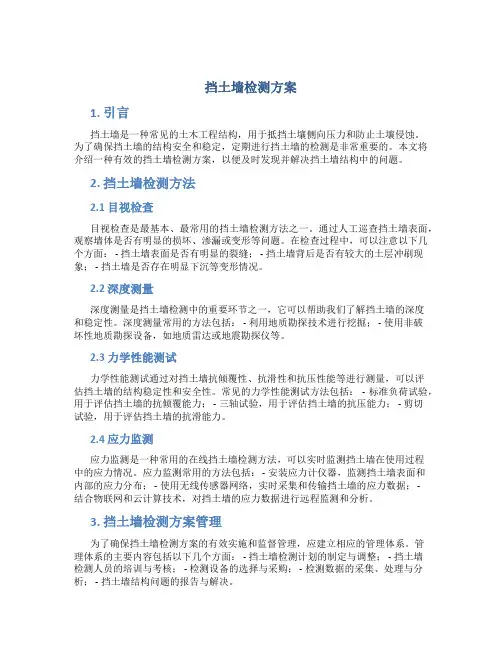

挡土墙检测方案

挡土墙检测方案1. 引言挡土墙是一种常见的土木工程结构，用于抵挡土壤侧向压力和防止土壤侵蚀。

为了确保挡土墙的结构安全和稳定，定期进行挡土墙的检测是非常重要的。

本文将介绍一种有效的挡土墙检测方案，以便及时发现并解决挡土墙结构中的问题。

2. 挡土墙检测方法2.1 目视检查目视检查是最基本、最常用的挡土墙检测方法之一。

通过人工巡查挡土墙表面，观察墙体是否有明显的损坏、渗漏或变形等问题。

在检查过程中，可以注意以下几个方面： - 挡土墙表面是否有明显的裂缝； - 挡土墙背后是否有较大的土层冲刷现象； - 挡土墙是否存在明显下沉等变形情况。

2.2 深度测量深度测量是挡土墙检测中的重要环节之一，它可以帮助我们了解挡土墙的深度和稳定性。

深度测量常用的方法包括： - 利用地质勘探技术进行挖掘； - 使用非破坏性地质勘探设备，如地质雷达或地震勘探仪等。

2.3 力学性能测试力学性能测试通过对挡土墙抗倾覆性、抗滑性和抗压性能等进行测量，可以评估挡土墙的结构稳定性和安全性。

常见的力学性能测试方法包括： - 标准负荷试验，用于评估挡土墙的抗倾覆能力； - 三轴试验，用于评估挡土墙的抗压能力； - 剪切试验，用于评估挡土墙的抗滑能力。

2.4 应力监测应力监测是一种常用的在线挡土墙检测方法，可以实时监测挡土墙在使用过程中的应力情况。

应力监测常用的方法包括： - 安装应力计仪器，监测挡土墙表面和内部的应力分布； - 使用无线传感器网络，实时采集和传输挡土墙的应力数据； -结合物联网和云计算技术，对挡土墙的应力数据进行远程监测和分析。

3. 挡土墙检测方案管理为了确保挡土墙检测方案的有效实施和监督管理，应建立相应的管理体系。

管理体系的主要内容包括以下几个方面： - 挡土墙检测计划的制定与调整； - 挡土墙检测人员的培训与考核； - 检测设备的选择与采购； - 检测数据的采集、处理与分析； - 挡土墙结构问题的报告与解决。

4. 结论挡土墙的安全和稳定性对土木工程项目具有重要意义，因此有效的挡土墙检测方案至关重要。

小区挡土墙监测方案

小区挡土墙监测方案1.监测目标(1)挡土墙的稳定性：监测挡土墙的整体稳定性，包括土壤的稳定性和挡土墙结构的稳定性。

(2)挡土墙的变形：监测挡土墙的变形情况，包括水平位移、垂直位移和倾斜等。

(3)挡土墙周围环境变化：监测挡土墙周围环境的变化，包括雨水的渗透、土壤的变湿和周围建筑物的变化。

2.监测方法(1)使用传感器：在挡土墙重要节点处安装倾斜计、位移计和应变计等传感器，实时监测挡土墙的倾斜、位移和应变等指标。

(2)定期地面检查：定期对挡土墙表面进行可视检查，观察是否有裂缝、下沉和变形等情况。

(3)测量土壤含水量：使用土壤含水量监测仪器，定期测量挡土墙周围土壤的含水量变化，以及水平方向的渗透情况。

(4)监测降雨情况：安装雨量计，实时监测挡土墙周围降雨情况，以及雨水的渗透情况。

(5)图像监测：使用无人机等设备进行挡土墙的航拍监测，获取挡土墙的图像数据，对比分析不同时间段的变化情况。

3.监测频率(1)传感器监测：倾斜计、位移计和应变计等传感器可以实时监测，以秒或分钟为时间间隔进行数据采集。

(2)地面检查：每月进行一次地面检查，对挡土墙进行可视检查，并记录下任何发现的问题。

(3)土壤含水量测量：每季度进行一次土壤含水量测量，以了解土壤湿度的变化情况。

(4)降雨情况监测：每天对降雨情况进行监测，以及雨水的渗透情况。

(5)图像监测：每半年进行一次图像监测，对比分析不同时间段的图像数据。

4.处理异常情况(1)传感器监测异常情况：一旦传感器监测到挡土墙稳定性、变形或应变等指标出现异常，应立即采取措施，包括修复损坏的土壤，加固挡土墙等。

(2)地面检查异常情况：如果在地面检查中发现了挡土墙的裂缝、下沉或变形等异常情况，应及时通知相关负责人并采取修复措施。

(3)土壤含水量异常情况：如果土壤含水量超过了安全范围，应采取排水措施，避免水分对挡土墙的稳定性产生不利影响。

(4)降雨情况异常情况：如果降雨情况过大，超过了挡土墙的承载能力，应及时采取排水和加固措施，确保挡土墙的稳定性。

挡土墙变形监测方法

引言概述：挡土墙在土木工程中的应用十分广泛，其主要功能是承受土体的压力，防止土体滑坡或坍塌。

然而，由于挡土墙长期受到土体力学、水文环境等因素的影响，存在一定的变形风险。

为了及时监测挡土墙的变形情况，采取有效的监测方法对于确保工程的安全和稳定至关重要。

本文将从五个大点出发，详细介绍挡土墙变形监测的方法。

正文内容：一、传统监测方法1.地面测量法地面测量法是目前应用最广泛的监测方法之一。

通过在挡土墙周围设置监测点，利用全站仪或经纬仪等仪器进行定点观测，可以实时获取挡土墙变形情况。

然而，由于需要人工操作，操作周期较长，不适合长期连续监测，且易受测量误差等因素的影响。

2.摄影测量法摄影测量法利用高精度相机或无人机进行飞行拍摄，通过对拍摄的照片进行处理和分析，获得挡土墙的变形数据。

相比于地面测量法，摄影测量法具有数据多、操作简便的优势，但对于复杂地形和天气条件的适应性较差。

3.介质变形测量法介质变形测量法是通过安装在挡土墙内的应变计、测斜仪等传感器，对挡土墙周围的土体进行变形监测。

通过获取土体内部的变形信息，可以较为准确地判断挡土墙的变形情况。

然而，介质变形测量法需要事先在挡土墙内部进行安装，施工难度较大，且对于大型挡土墙来说，监测范围有限。

二、现代监测方法1.全站仪+遥感技术全站仪采集数据的精确性较高，而遥感技术可以提供高分辨率的卫星图像。

将二者结合，可以实现对挡土墙变形的多角度、全方位监测。

通过对卫星图像的分析和对比，可以准确判断挡土墙的变形程度，并及时采取相应的措施。

2.激光扫描技术激光扫描技术可以快速获取挡土墙表面的三维点云数据，通过对点云数据的处理，可以得到挡土墙的形变情况。

激光扫描技术具有高精度、高效率的特点，可以实现对挡土墙的动态监测。

3.微振动监测技术微振动监测技术是一种无损、非接触的监测方法。

通过在挡土墙表面设置加速度计或振弦等传感器，可以实时监测挡土墙的微小振动。

通过分析振动信号的频谱特征，可以判断挡土墙的变形情况。

小区挡土墙监测方案

小区挡土墙监测方案一、背景介绍二、监测目标1.及时了解挡土墙的变形情况，包括裂缝、滑坡等问题。

2.监测挡土墙的稳定性和安全性，防止发生严重事故。

3.对挡土墙的变形进行记录和分析，制定相应的维护和修复措施。

三、监测内容和方法1.挡土墙的表面观察定期对挡土墙的外表进行观察，检查是否有明显的裂缝、移位等问题。

可使用肉眼观察和照片摄影记录，比对记录和前期状况，判断挡土墙是否存在异常情况。

2.挡土墙的变形监测利用变形监测设备来测量挡土墙的变形情况，包括传感器、位移计等。

这些设备可以实时监测挡土墙的位移、倾斜和应力等参数，以便进行及时的分析和判断。

3.地下水位监测地下水位是造成挡土墙滑坡的重要因素之一、通过监测地下水位的变化，可以判断挡土墙的稳定性。

可使用水位传感器等设备对地下水位进行监测。

4.内部结构监测挡土墙的内部结构对其稳定性和安全性至关重要。

通过运用声波检测、探测等技术手段，对挡土墙内部结构进行监测和检测，发现可能存在的问题。

四、监测频率1.表面观察：每月进行一次表面观察，对挡土墙的外表进行检查，并进行拍照记录。

2.变形监测：实时监测，确保对挡土墙的变形情况实时了解。

3.地下水位监测：每季度进行一次地下水位的监测。

4.内部结构监测：每年进行一次内部结构的监测。

五、监测结果的处理与应对1.对于表面观察：如果发现有明显的裂缝、滑坡等问题，应立即通知管理部门，并进行相应的处理与修复。

2.对于变形监测：当监测数据显示挡土墙的变形超过预设的安全值时，应立即采取措施进行修复。

3.对于地下水位监测：如果地下水位较高，已接近挡土墙的底部，应采取措施排水以减少对挡土墙的压力。

4.对于内部结构监测：如果监测结果发现内部结构存在疏松、塌陷等问题，应采取相应的处理措施。

比如：加固、填充等。

六、沟通与反馈机制1.对于监测结果，管理部门应及时向业主公布，并提供相关解决方案和处理意见。

2.居民也应积极与管理部门沟通，及时反映挡土墙的问题，以便及时采取相应措施。

小区挡土墙监测方案

小区挡土墙监测方案一、项目背景随着城市建设的不断发展，小区的建设规模和密度也在逐渐增加。

挡土墙作为小区建设中的重要结构，其稳定性和安全性对于保障小区居民的生命财产安全至关重要。

然而，由于自然因素（如雨水侵蚀、地震等）和人为因素（如周边施工、超载等）的影响，挡土墙可能会出现变形、位移、裂缝等问题，从而影响其正常使用和安全性。

因此，为了及时发现和处理挡土墙的安全隐患，有必要对小区挡土墙进行监测。

二、监测目的1、及时掌握挡土墙的变形、位移、裂缝等情况，为评估其稳定性和安全性提供数据支持。

2、预测挡土墙可能出现的问题，提前采取预防措施，避免安全事故的发生。

3、为挡土墙的维护和管理提供科学依据，确保其长期稳定运行。

三、监测内容1、挡土墙的水平位移监测在挡土墙上设置监测点，采用全站仪或GPS等测量仪器定期测量监测点的水平坐标，计算水平位移量。

2、挡土墙的垂直位移监测利用水准仪或电子水准仪测量监测点的高程，分析垂直位移变化情况。

3、挡土墙的倾斜监测通过安装倾斜仪或采用全站仪测量监测点的倾斜角度，判断挡土墙的倾斜程度。

4、挡土墙的裂缝监测使用裂缝观测仪或钢尺测量裂缝的宽度、长度和深度，并记录裂缝的发展趋势。

5、土压力监测在挡土墙后填土中埋设土压力传感器，监测土压力的变化情况。

6、地下水监测在挡土墙附近设置地下水位观测井，定期测量地下水位的变化。

四、监测点布置1、水平位移监测点和垂直位移监测点应沿挡土墙顶部和墙面均匀布置，间距一般为10-20米。

2、倾斜监测点应布置在挡土墙的拐角处、变形较大的部位以及可能存在潜在危险的区域。

3、裂缝监测点应布置在已有裂缝的两侧和裂缝较集中的部位。

4、土压力监测点应根据挡土墙的高度和填土情况，在不同深度和位置进行埋设。

5、地下水位观测井应布置在挡土墙周边，距离挡土墙不宜小于5米。

五、监测频率1、在施工期间，监测频率应较高，一般每周监测1-2次。

2、施工完成后，在使用初期，监测频率可适当降低，每月监测1-2次。

挡土墙应力变形特性及监测方法研究

挡土墙应力变形特性及监测方法研究挡土墙是一种常用的土木工程结构，用于抵御土体压力并支撑土体负荷。

挡土墙的应力变形特性及监测方法是研究的重点之一，对于保障挡土墙的稳定性和安全性具有重要意义。

本文将从挡土墙的应力变形特性和监测方法两个方面展开探讨。

首先，我们来看挡土墙的应力变形特性。

挡土墙受到土体的侧压力和重力荷载的作用，产生应力和变形。

了解挡土墙的应力变形特性可以帮助我们更好地设计和施工挡土墙，确保其稳定性。

挡土墙的应力主要分为水平应力和竖向应力两个方向。

水平应力是由土体侧压力引起的，对于挡土墙来说是最重要的应力。

而竖向应力是由挡土墙的自重和土体重力引起的。

这两个应力的大小和分布会直接影响到挡土墙的稳定性。

挡土墙的变形主要包括水平位移和垂直位移。

水平位移是指挡土墙在受到侧压力作用时水平方向的位移，垂直位移是指挡土墙在承受重力荷载作用时垂直方向的位移。

挡土墙的变形对于保证挡土墙的稳定性和安全性非常重要，因此需要对挡土墙的变形进行监测和控制。

接下来，我们探讨挡土墙的监测方法。

挡土墙的监测可以帮助我们及时了解挡土墙的变形和应力情况，及时采取措施进行修复和加固。

挡土墙的监测方法主要包括传统的现场监测和现代的无损监测两类。

传统的现场监测方法包括测量挡土墙的水平位移和垂直位移，可以使用位移传感器进行测量。

另外，还可以使用应变片测量挡土墙的应力分布情况，以及通过地下水位观测地下水对挡土墙的影响。

现代的无损监测方法包括激光扫描、雷达扫描和红外线监测等。

这些无损监测方法可以在不破坏挡土墙结构的情况下，获取挡土墙的应力变形信息。

例如，激光扫描可以通过扫描挡土墙的表面，获取挡土墙的三维形态数据，进而计算出挡土墙的应变和应力。

除了传统的现场监测和现代的无损监测方法之外，还可以借助数字化技术进行挡土墙的监测。

例如，可以使用传感器和无线通信技术，将挡土墙的位移和应力数据实时传输到监测中心，进行远程监测和分析。

这种数字化监测方法可以提高监测效率和准确性，提前发现挡土墙的变形问题，并及时采取措施进行修复和加固。

挡土墙变形监测方案.doc

挡土墙变形监测方案.doc 范本一：挡土墙变形监测方案1. 引言1.1 目的1.2 背景2. 变形监测方法2.1 测量仪器选择2.2 测量位置确定3. 测量频率和时间安排3.1 频率确定3.2 时间安排4. 测量数据处理和分析4.1 数据采集4.2 数据处理4.3 数据分析5. 结果呈现和报告5.1 监测结果展示5.2 报告撰写要点6. 安全注意事项6.1 测量现场的安全措施6.2 测量过程中的注意事项7. 总结7.1 完成情况总结7.2 经验教训总结附件：1. 监测仪器清单2. 测量位置示意图3. 数据处理软件说明书法律名词及注释：1. 挡土墙：指用于固定土坡或土方的结构物，用于抗御土方推力或土坡侧滑等作用。

2. 变形监测：对挡土墙的位移、变形等参数进行实时监测和记录的过程。

3. 测量数据处理：对监测得到的原始数据进行校正、计算和分析的过程。

4. 结果呈现和报告：将监测数据经过处理和分析后形成的报告和图表等形式进行展示和汇报的过程。

范本二：挡土墙变形监测方案1. 引言1.1 目的1.2 背景2. 变形监测方法2.1 测量仪器选择2.1.1 位移传感器2.1.2 倾斜传感器2.2 测量位置确定2.2.1 上部边坡2.2.2 中部边坡2.2.3 下部边坡3. 测量频率和时间安排3.1 频率确定3.1.1 挡土墙重要性级别 3.1.2 监测目的3.2 时间安排3.2.1 监测开始时间3.2.2 监测结束时间4. 测量数据处理和分析4.1 数据采集4.1.1 测量仪器设置4.1.2 数据记录4.2 数据处理4.2.1 数据校正4.2.2 数据计算4.3 数据分析4.3.1 变形监测曲线4.3.2 变形趋势分析5. 结果呈现和报告5.1 监测结果展示5.1.1 报告格式5.1.2 数据图表5.2 报告撰写要点5.2.1 报告内容5.2.2 结果解读6. 安全注意事项6.1 测量现场的安全措施 6.1.1 安全设施设置6.1.2 防护措施6.2 测量过程中的注意事项 6.2.1 仪器操作规范6.2.2 人员安排和交流7. 总结7.1 完成情况总结7.2 经验教训总结附件：1. 监测仪器清单2. 测量位置示意图3. 数据处理软件说明书法律名词及注释：1. 挡土墙：人工建筑物，用于固定土质坡面，抵抗潜在土坡滑动和坡体变形。

公路挡土墙检测方法

公路挡土墙检测方法公路挡土墙在道路建设中起到了重要的保护和支撑作用，但随着时间的推移和外力的影响，挡土墙可能会出现各种问题，如沉降、裂缝、滑移等，给道路安全带来潜在风险。

因此，对挡土墙进行定期检测是必要的。

本文将介绍几种常见的公路挡土墙检测方法。

一、视觉检测法视觉检测法是最常用的挡土墙检测方法之一。

通过目视挡土墙表面，观察是否有明显的裂缝、渗水、坡面变形等问题。

这种方法操作简单，成本较低，但只能发现一些明显的问题，对于隐蔽的结构缺陷难以检测到。

二、测斜仪法测斜仪法是针对挡土墙的倾斜、滑移等问题进行检测的一种常见方法。

通过在挡土墙上安装测斜仪，实时监测挡土墙的倾斜情况，以判断是否超过了安全范围。

这种方法具有较高的精度和可靠性，但需要专业人员进行安装和数据采集，成本较高。

三、应变应力传感器法应变应力传感器法是一种利用应变应力传感器对挡土墙进行监测的方法。

通过在挡土墙内部或表面安装应变应力传感器，实时测量挡土墙的受力情况，监测是否存在过大的应力集中和变形。

这种方法可以获得较为准确的挡土墙受力状态，但需要进行专业的传感器安装和数据处理。

四、无损检测法无损检测法是一种非破坏性的挡土墙检测方法，适用于对挡土墙内部结构进行评估。

该方法利用地震波和超声波等技术，通过测量波传播时间和振动幅度，得出挡土墙内部的结构特征。

这种方法不需要对挡土墙进行拆除或破坏性测试，具有较高的安全性和准确性。

五、遥感技术遥感技术是一种基于航空或卫星影像的挡土墙检测方法。

通过获取高分辨率的遥感影像，可以对大面积的挡土墙进行监测和评估。

这种方法具有全面、快速的优势，但受天气、光照等因素的影响较大。

综上所述，公路挡土墙的检测方法多种多样，每种方法都有其适用的场景和优势。

在实际应用中，可以综合利用多种方法，以提高检测的准确性和可靠性。

同时，随着科技的不断发展，新的挡土墙检测方法也会不断涌现，为公路建设和维护提供更多的选择。

小区挡土墙监测方案

小区挡土墙监测方案一、引言随着城市建设的不断发展，小区的规模和数量日益增加。

在小区建设中，挡土墙作为一种常见的工程结构，其稳定性对于保障小区居民的生命财产安全至关重要。

为了及时发现挡土墙可能存在的安全隐患，确保其正常运行，制定一套科学合理的监测方案是非常必要的。

二、监测目的小区挡土墙监测的主要目的是及时掌握挡土墙的变形、位移、应力等情况，评估其稳定性和安全性，为采取相应的维护和加固措施提供依据，预防潜在的灾害事故发生。

三、监测内容1、墙体位移监测水平位移监测：在挡土墙上设置若干监测点，使用全站仪或GPS等仪器定期测量监测点的水平坐标，计算水平位移量。

垂直位移监测：采用水准仪测量监测点的高程变化，以监测墙体的垂直位移情况。

2、墙体倾斜监测安装倾斜仪：在墙体的关键部位安装倾斜仪，实时监测墙体的倾斜角度和倾斜方向。

3、墙体应力监测埋设应力计：在挡土墙内部埋设应力计，测量墙体内部的应力分布和变化情况。

4、墙后土体压力监测安装土压力盒：在墙后土体中安装土压力盒，监测土体对挡土墙的压力变化。

5、地下水位监测布置水位观测井：在挡土墙附近设置水位观测井，定期测量地下水位的变化。

6、裂缝监测定期巡查：通过人工定期巡查，记录墙体表面裂缝的位置、长度、宽度和发展情况。

四、监测点布置1、水平位移和垂直位移监测点在挡土墙顶部、中部和底部沿纵向每隔一定距离设置监测点，一般间距为10-20米。

在墙体转角、伸缩缝等部位增设监测点。

2、倾斜监测点选择墙体较高、地质条件较差或已有倾斜迹象的部位设置倾斜监测点。

3、应力监测点根据挡土墙的结构特点和受力情况，在墙体的关键部位（如墙趾、墙踵、中部等）埋设应力计。

4、土压力监测点在墙后填土高度较大、地质条件复杂的区域布置土压力盒。

5、地下水位监测点在挡土墙周边均匀布置水位观测井，数量根据实际情况确定。

五、监测频率1、施工期间每周监测1-2次，在关键施工工序（如填土、开挖等）应加密监测。

2、竣工后使用初期每月监测1-2次。

挡土墙的变形监测

挡土墙的变形监测引言：挡土墙是土木工程中常见的一种结构，主要用于支撑土质或岩石斜坡，并防止土坡因受力而发生滑移或坍塌。

然而，由于挡土墙所受到的巨大压力，往往会引起其变形，进而对工程的安全性和可靠性产生潜在的威胁。

为了及时发现并预防挡土墙的变形带来的风险，变形监测变得尤为重要。

本文将探讨挡土墙的变形监测方法及其在工程实践中的应用。

一、挡土墙变形监测的重要性挡土墙的变形可能会带来多种风险，如结构破坏、土壤流失、水灾等。

因此，及时监测挡土墙的变形情况对于工程的安全性和稳定性至关重要。

通过变形监测，工程师可以及早发现并识别挡土墙存在的问题，以便采取相应的修复措施，保证挡土墙的可靠性和稳定性。

二、挡土墙变形监测的方法1. 传统的测量方法传统的挡土墙变形监测方法主要包括全站仪法、水准法和颗粒法。

全站仪法通过对挡土墙各个关键点进行高精度测量，可获得墙体的形变情况。

水准法可以通过测量基准点的高程变化，间接反映挡土墙的变形情况。

颗粒法是利用放置在挡土墙表面的颗粒物体，在墙体变形时的位置变化来分析其变形情况。

2. 基于激光技术的测量方法随着激光技术的快速发展，基于激光的变形监测方法逐渐应用于挡土墙的监测中。

例如，激光测距仪可以通过测量挡土墙上各点到传感器的距离变化，准确地计算出墙体的变形量。

此外，激光扫描仪也能够实现对挡土墙的三维扫描，从而得到更为详细的变形信息。

3. 基于监测设备的自动监测系统传统的测量方法需要人工操作，工作量大且周期较长。

因此，基于监测设备的自动监测系统逐渐被引入到挡土墙变形监测中。

这种系统包括激光传感器、倾角传感器、位移传感器等多种监测设备，可以全天候、连续地对挡土墙进行监测，实现对墙体变形情况的实时监测和数据采集。

三、挡土墙变形监测的应用实例1. 挡土墙工程的实时监测通过在挡土墙上安装变形监测设备，工程师可以实时监测挡土墙的变形情况，并将监测数据通过云平台进行传输和分析。

这样，一旦出现异常变形，工程师可以及时采取相应的措施，防止事故的发生。

挡土墙的监测系统

挡土墙的监测系统挡土墙是一种常用的土木工程结构，用于抵抗土方的水平推力，保护建筑物、基础设施和道路等。

为了确保挡土墙的稳定性和安全性，监测系统起到了至关重要的作用。

本文将探讨挡土墙监测系统的功能、常见的监测方法以及其在工程实践中的应用。

一、挡土墙监测系统的功能挡土墙监测系统旨在实时监测挡土墙的变形、位移、应力等参数，以便及时识别潜在的结构问题并采取相应的措施。

它的主要功能包括：1. 变形监测：通过监测挡土墙的变形，可以及时发现结构的变化情况，比如裂缝的出现、变宽或变深等，从而判断墙体是否发生了变形。

2. 位移监测：挡土墙的位移是评估其稳定性的重要指标。

监测系统可以实时测量挡土墙的位移，帮助工程师判断其是否超过了安全范围。

3. 应力监测：挡土墙所承受的地压力是其稳定性的关键。

通过监测系统，可以了解挡土墙上的地压力变化情况，进而评估结构的稳定性。

4. 报警功能：监测系统还可以设定一些预警条件，一旦监测到挡土墙存在潜在的问题，如超过预设的位移或应力阈值，系统将自动发出警报，提醒相关人员采取措施。

二、挡土墙监测系统的方法挡土墙监测系统可以采用多种方法来实现。

以下是常见的几种监测方法：1. 周边监测：这是最常见的监测方法，通过在挡土墙的周边设置传感器或仪器，实时测量挡土墙的变形和位移。

常用的传感器包括测斜仪、测量棒等。

2. 墙体内部监测：挡土墙内部的监测可以通过在墙体内安装应变计、传感器等设备来实现。

这种方法可以更准确地测量墙体的应力变化，从而评估其稳定性。

3. 遥感技术：使用遥感技术如卫星遥感或无人机监测可以实现对大面积挡土墙的监测。

这种方法可以快速获取大量的数据，并通过图像处理和分析来评估挡土墙的状态。

三、挡土墙监测系统的应用挡土墙监测系统广泛应用于各种土木工程项目中，特别是在以下领域：1. 建筑工程：在建设高层建筑、桥梁和隧道等工程中，挡土墙的监测系统能够即时发现结构的变形和位移，确保结构的稳定性和安全。

挡土墙变形监测方法(二)2024

挡土墙变形监测方法（二）引言概述：挡土墙是一种常见的土木工程结构，用于抵御土方的侧压力，保持地基的稳定。

然而，挡土墙在长期使用过程中可能发生变形，导致结构安全隐患。

因此，挡土墙的变形监测方法至关重要。

本文将介绍挡土墙变形监测方法的相关内容，旨在提供更好的监测手段，确保挡土墙的安全稳定性。

正文：1. 测斜仪监测法- 安装测斜仪：在挡土墙的顶部和中部等关键位置，安装测斜仪，用于监测挡土墙在不同高度的变形情况。

- 数据采集与处理：定期测量测斜仪的读数，并将数据上传至监测系统，进行数据处理和分析，以获得挡土墙的变形情况。

- 实时监测与报警：建立实时监测系统，监控挡土墙变形的实时数据，一旦发现异常变形情况，及时报警并采取相应的应急措施。

2. 立体扫描监测法- 使用激光扫描仪：采用高精度激光扫描仪，对挡土墙进行立体扫描，获取其三维点云数据。

- 数据处理与分析：对采集到的点云数据进行处理与分析，计算出挡土墙的形变情况，并生成形变图。

- 形变监测报告：根据数据分析结果，编制形变监测报告，评估挡土墙的安全性，并提出相应的维护建议。

3. 监测孔洞位移法- 钻孔安装监测仪器：在挡土墙内部或底部，选择合适位置进行钻孔，安装位移监测仪器，用于监测挡土墙的位移情况。

- 数据采集与处理：定期测量监测仪器的读数，并将数据上传至监测系统，进行数据处理和分析，以获得挡土墙的位移变化情况。

- 风险评估与预警：根据监测数据分析结果，进行风险评估和预警，及时采取措施防止挡土墙的进一步位移。

4. 遥感监测法- 利用遥感技术：利用遥感影像获取挡土墙的变形信息，通过对比不同时间点的遥感影像，分析挡土墙的变形情况。

- 影像处理与分析：对获取到的遥感影像进行处理和分析，提取挡土墙的边界信息，并计算出其变形量。

- 变形监测报告：根据分析结果，编制变形监测报告，评估挡土墙的安全性，并提出相应的改善措施。

5. 非接触式测量方法- 应用激光测距仪：采用激光测距仪进行远程测量，测量挡土墙的距离变化，以获取挡土墙的变形情况。

基坑挡土墙监测方案

基坑挡土墙监测方案引言基坑挡土墙是建筑施工过程中常见的结构形式之一，其作用是为了防止挖掘基坑时土方坍塌引发事故。

挡土墙的稳定性对施工的安全和工程的顺利进行至关重要，因此需要对挡土墙进行监测以及及时采取相应的措施。

本文将介绍基坑挡土墙监测方案的设计和实施，包括监测目标、监测方案、监测设备、监测频率等内容。

监测目标基坑挡土墙的监测目标主要包括以下几个方面：1.挡土墙的变形监测：监测挡土墙的水平位移、垂直位移、倾斜度等变形情况，以及变形的速率和趋势。

2.挡土墙的应力监测：测量挡土墙内土体的应力分布情况，以及应力的大小和变化趋势。

3.周边建筑物的变形监测：监测挡土墙周边建筑物的变形情况，以防止挡土墙工程对周边建筑物产生不利影响。

监测方案基坑挡土墙监测方案主要包括以下几个方面的内容：监测点布置根据挡土墙的结构特点和监测目标，确定监测点的布置。

监测点应覆盖整个挡土墙的变形范围，包括顶部、底部和中部。

监测设备选择根据监测目标和实际情况，选择适合的监测设备。

常用的监测设备包括测量仪器、传感器、监测软件等。

选择监测设备时需考虑其精度、稳定性、可靠性以及操作方便程度。

监测方法根据监测目标和监测设备，确定相应的监测方法。

常用的监测方法包括全站仪测量、倾斜仪测量、应力计测量等。

监测方法的选择应综合考虑监测目标和监测设备的特点，以及实际工程的要求。

监测频率根据基坑挡土墙的施工进度和变化情况，确定监测频率。

一般来说，监测频率应在每周或每月进行一次，同时根据实际情况进行灵活调整。

监测记录与分析监测过程中需及时记录监测数据，并进行分析和评估。

监测数据的记录要准确、完整，同时需与之前的监测数据进行比较，以判断挡土墙的变形情况和变化趋势。

实施方案基坑挡土墙监测方案的实施主要包括以下几个步骤：1.设计监测方案：根据项目要求和实际情况，确定监测目标、监测点布置、监测设备选择、监测方法和监测频率等内容。

2.设备调试与安装：根据监测方案，对监测设备进行调试和安装，确保设备正常运行和准确测量。

挡土墙变形监测方法

挡土墙变形监测方法挡土墙变形监测方法本旨在提供一个详细的挡土墙变形监测方法的范本，以供参考使用。

以下是对该方法各个方面的细化说明：1. 背景介绍挡土墙的变形是由于土壤和墙体之间受力不均匀导致的，这可能会导致墙体的位移和变形。

因此，对挡土墙的变形进行监测至关重要，以确保其稳定性和安全性。

2. 目标和目的挡土墙变形监测的目标是及早发现任何潜在的问题，以便采取措施进行修复或预防。

监测的目的包括：确定挡土墙的变形类型、了解变形的程度、分析变形原因、评估挡土墙的稳定性，并制定相应的处理方案。

3. 变形监测方法3.1 測量点的选择根据挡土墙的情况和建筑设计要求，选择合适的监测点位。

通常，监测点应包括挡土墙顶部、底部和中间部位，以及挡土墙前部和后部的地面。

此外，还需要选择一些参考点作为参照基准。

3.2 监测设备的选择根据监测要求，选择合适的监测设备。

常用的监测设备包括全站仪、倾斜仪、应变计、位移传感器等。

选择设备时要考虑其精确度、灵敏度和耐久性。

3.3 数据采集和记录在监测过程中，定期采集并记录相关数据。

采集的数据包括挡土墙的位移、应变、倾斜等。

数据采集可通过手动测量或自动监测系统完成。

3.4 数据分析和评估通过对采集的数据进行分析和评估，确定挡土墙的变形情况。

根据分析结果，评估挡土墙的稳定性，并判断是否需要采取进一步的处理措施。

4. 注意事项在进行挡土墙变形监测时，需要注意以下事项：- 确保监测设备的准确校准和稳定运行。

- 定期检查监测设备，确保其正常工作。

- 注意数据的准确性和完整性，避免误差。

- 实时监测数据的变化，及时处理任何异常情况。

5. 附件本所涉及的附件如下：- 挡土墙变形监测方案- 相关监测数据记录表- 监测设备操作手册6. 法律名词及注释本所涉及的法律名词及其注释如下：- 变形：土壤和挡土墙之间因受力不均匀导致的墙体位移和形变。

- 稳定性：挡土墙在正常使用条件下具有抵抗外力和保持稳定状态的能力。

挡土墙工程变形监测方案

挡土墙工程变形监测方案一、背景挡土墙是在山体坡地和有裸露地基的情况下，对山体进行支护和固结的一种常见工程结构。

在挡土墙的施工和运行过程中，可能会受到地基沉降、山体滑坡等自然因素的影响，从而导致挡土墙的变形和破坏。

因此，对挡土墙的变形进行监测和预警，对保障工程结构的安全具有重要意义。

二、监测内容1. 挡土墙变形监测的主要内容包括：挡土墙的水平位移、竖向位移、变形速率等指标的监测。

具体的监测指标包括但不限于：挡土墙的轴力、位移、应变等参数。

2. 此外，还需要对挡土墙周边的地下水位、温度、降雨量等自然因素进行监测，并将得到的数据与挡土墙的变形数据进行分析，从而得出对挡土墙变形的影响。

三、监测方案1. 目标区域的选择挡土墙变形监测的目标区域应包括挡土墙的上部、中部和基部。

具体分布以挡土墙结构的设计要求为准，一般挡土墙的变形监测点应不少于3个。

2. 监测点的设置挡土墙的变形监测点应根据挡土墙的结构特点和设计要求进行合理布置。

一般情况下，挡土墙的变形监测点应沿挡土墙的高程方向均匀布置，以便全面监测挡土墙的变形情况。

3. 监测设备的选择挡土墙的变形监测设备应具有高精度和稳定性，并且能够长期连续地进行监测。

一般而言，可以选择倾斜计、位移计、应变计等设备进行挡土墙的变形监测。

4. 数据采集及处理挡土墙的变形监测数据应按照一定的时间间隔进行数据采集，一般可选择每天或每周进行一次数据采集。

采集的数据应在专业的监测数据处理软件中进行分析处理，得出挡土墙变形的趋势和特点，并及时进行分析和预警。

5. 监测结果的呈现挡土墙的变形监测结果应以图形和表格的形式进行呈现，以便工程管理人员对挡土墙的变形情况进行直观分析和判断。

四、监测预警1. 当监测数据发现挡土墙出现异常变形时，应立即启动预警机制，采取相应的保护措施，防止挡土墙发生严重破坏。

2. 预警机制应包含预警信号的设置、预警范围的确定，以及预警后的应急处置措施等内容。

3. 预警机制应在挡土墙变形监测方案中明确的规定，并在工程管理人员的配合下得以执行。

混凝土砌块干垒挡土墙的变形监测与分析

混凝土砌块干垒挡土墙的变形监测与分析引言混凝土砌块干垒挡土墙作为一种常见的土木工程结构，在许多建筑和工程项目中都得到广泛应用。

然而，由于其独特的结构和材料特性，该类型的挡土墙容易受到地震、地下水位变化、降雨等环境因素的影响，可能出现变形和破坏。

因此，混凝土砌块干垒挡土墙的变形监测与分析对于工程安全与可靠性的评估和维护至关重要。

一、混凝土砌块干垒挡土墙的结构及材料特性混凝土砌块干垒挡土墙是由砌块和背填土组成的复合结构。

砌块主要承受水平力，并通过摩擦力和侧围压力阻止背填土的倒塌。

砌块的材料通常为混凝土或砂浆，具有一定的抗压和抗冲击能力。

背填土根据工程需要选择合适的土壤，可以是天然土或经过处理的填充料。

二、混凝土砌块干垒挡土墙的变形形式混凝土砌块干垒挡土墙的变形主要包括水平位移、竖向位移和墙体倾斜。

水平位移是指墙体整体水平方向上的平移，主要受挡土墙材料的性能和背填土的侧向压力影响。

竖向位移主要是指墙体上下结构发生的沉降和抬升现象，主要与挡土墙基础和背填土的固结性质相关。

墙体倾斜是指墙体在垂直方向上发生的倾斜，可能造成结构的不稳定。

三、混凝土砌块干垒挡土墙变形监测的方法1.传统监测方法（1）观测孔法：在挡土墙表面预埋观测孔，通过测量孔内标定杆的变化，来反映墙体的变形情况。

（2）压力计法：将应变应力应变测定仪装置固定在挡土墙上，通过测量挡土墙上的应变应力情况，来评估变形情况。

2.综合监测技术（1）应变片法：在挡土墙表面黏贴应变片，通过测量应变片上的应变值，来反映墙体的变形情况，具有较高的精度和灵敏度。

（2）倾斜监测法：使用倾斜仪来测量挡土墙的倾斜情况，可以直接对墙体的倾斜程度进行监测，具有较高的实时性和准确性。

（3）全站仪法：通过建立监测网点并使用全站仪进行定点观测，可以实时监测墙体的水平位移和竖向位移。

四、混凝土砌块干垒挡土墙变形分析混凝土砌块干垒挡土墙的变形分析是对监测数据的进一步处理和解读。

主要从以下三个方面进行分析：1.时序分析：将监测数据与时间轴相结合，观察挡土墙变形的规律和趋势，如是否存在季节性变形和长期趋势等。
