超声波检测--实验讲义

超声波检测--实验讲义

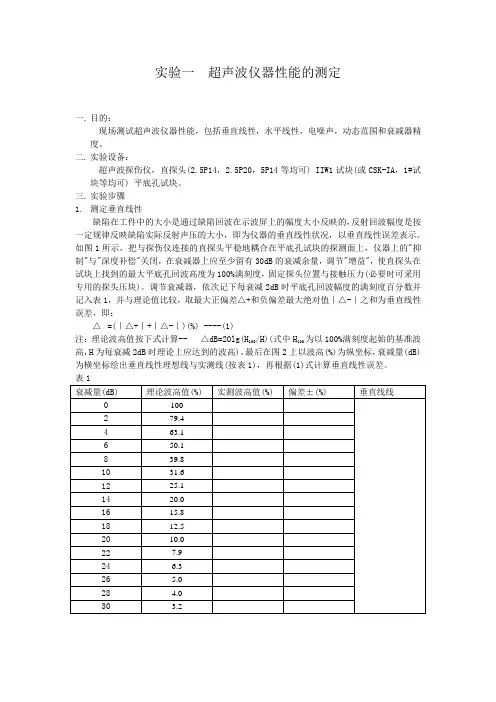

实验一超声波仪器性能的测定一. 目的:现场测试超声波仪器性能,包括垂直线性,水平线性,电噪声,动态范围和衰减器精度。

二. 实验设备:超声波探伤仪,直探头(2.5P14,2.5P20,5P14等均可) IIW1试块(或CSK-IA,1#试块等均可) 平底孔试块。

三. 实验步骤1.测定垂直线性缺陷在工件中的大小是通过缺陷回波在示波屏上的幅度大小反映的,反射回波幅度是按一定规律反映缺陷实际反射声压的大小,即为仪器的垂直线性状况,以垂直线性误差表示。

如图1所示,把与探伤仪连接的直探头平稳地耦合在平底孔试块的探测面上,仪器上的"抑制"与"深度补偿"关闭,在衰减器上应至少留有30dB的衰减余量,调节"增益",使直探头在试块上找到的最大平底孔回波高度为100%满刻度,固定探头位置与接触压力(必要时可采用专用的探头压块)。

调节衰减器,依次记下每衰减2dB时平底孔回波幅度的满刻度百分数并记入表1,并与理论值比较,取最大正偏差△+和负偏差最大绝对值|△-|之和为垂直线性误差,即:△=(|△+|+|△-|)(%) ----(1)注:理论波高值按下式计算-- △dB=20lg(H100/H)(式中H100为以100%满刻度起始的基准波高,H为每衰减2dB时理论上应达到的波高)。

最后在图2上以波高(%)为纵坐标,衰减量(dB)为横坐标绘出垂直线性理想线与实测线(按表1),再根据(1)式计算垂直线性误差。

表1图1 图22.测定水平线性缺陷在工件中的位置是通过缺陷回波在示波屏上的位置反映出来的,通过仪器有关旋钮调整能否使仪器示波屏上的水平扫描线按一定比例反映超声波在工件中所经过的距离,即为仪器的水平线性,以水平线性误差表示。

如图3所示,把直探头平稳地耦合在IIW1试块上厚度25mm的平面上(应离开边缘有一定距离以防止侧壁效应干扰),调节仪器上的"增益","衰减","水平"(或"零位","延迟"),"深度"(粗调与细调),当采用"五次底波法"时:应使示波屏上出现五次无干扰底波,在相同回波幅度(例如50%或80%满刻度)情况下,使第一次底波B1前沿对准水平刻度线的20mm刻度,第五次底波B5前沿对准水平刻度线的100mm刻度,然后依次将B2,B3,B4调节到上述相同幅度下读取第二,三,四次底波前沿与水平刻度线上的40mm,60mm和80mm刻度的偏差,填入表2,取最大偏差△max(以mm计)按下式计算水平线性误差:△=(|△max|/0。

超声波检测技术PPT课件

超声波检测技术PPT课件
Vm A
由上式可知:超声场中某一点的声压幅值Pm与角Pm 频率成c正A 比,也就与频率成正
比。由于超声波的频率很高,远大于声波的频率,故超声波的声压一般也远大于声波
的声压。
第16页/共95页
2)
介质中某一点的声压幅值Pm与该处质点振动速度幅值Vm之比,称为声阻抗,常 用Z表示。在同一声压下,声阻抗Z愈大,质点的振动速度就愈小。声阻抗表示超声 场中介质对质点振动的阻碍作用。 由式(6-4)得
(2) 板波的声速。板波的声速与其他波型不同,其相速度随频率变化而变 化。相速度随频率变化而变化的现象被称为频散。
第22页/共95页
2)
超声波的衰减指的是超声波在材料中传播时,声压或声能随距离的增大逐渐 减小的现象。引起衰减的原因主要有三个方面:一是声束的扩散;二是由于材料 中的晶粒或其他微小颗粒引起声波的散射;三是介质的吸收。
4)遇有界面时,将产生反射、折射和波型的转换。利用超声波在介质中传播时 这些物理现象,经过巧妙的设计,使超声检测工作的灵活性、精确度得以大幅度提 高。
第1页/共95页
3. 超声波的分类 超声波的分类方法很多,如图6.1所示。主要有:按介质质点的振动方向与波的 传播方向之间的关系分类,即按波型分类;按波振面的形状分类,即按波形分;按 振动的持续时间分类等。其中,按波型是研究超声波在介质中传播规律的重要理论 依据,将着重讨论。
第14页/共95页
6.1.2 超声场及介质的声参量简介
1) 声压 当介质中有超声波传播时,由于介质质点振动,使介质中压强交替变化。超
声场中某一点在某一瞬时所具有的压强P1与没有超声波存在时同一点的静态压强 P0之差称为该点的声压,用P表示,即
PP1P0 (P )a
(6-3)

超声波检测基本知识ppt课件

超声波检测基本知识ppt课件
第九章、超声检测
一、超声波的性质 1、声波 次声波 超声波 声波、次声波、超声波都是机械波,有声速、频率、波长、声 压、声强等参数,在界面也会发生反射 、折射 。 我们能够听到声音是因为声波传 到了我们的耳内,声波的频 率在20HZ~20000HZ,频率低于或超过上述范围时人们无 法听到声音,频率低于20HZ的声波称为次声波,频率超过 20000HZ的声波称为超声波。
射角为第一临界角α I。
这时在第二介质中已没有纵波, 只有横波。焊缝探伤用的横波就 是,经过界面波型转换得到的。 (3)第二临界角 当纵波入射角继续增大时,在第 二介质中的横波折射角也增大, 当βS达90度时,第二介质中没有 超声波,超声波都在表面,为表 面波。
介质1 介质2
介质1 介质2
α βS
α
一、超声波的性质
3、超声波的波型与声速
(1)纵波(L)
材料
质点的振动方向与波的传播方向
相平行 。纵波在固、液、气三种介

质中均能传播。
(2)横波(S)

质点的振动方向与传播方向相垂直 , 有机玻
质点受到的是交变剪切应力的作用, 璃
故亦称切变波。液体和气体不能够承 铝
受剪切应力,故无横波传播。 铜
(3)表面波,在固体表面传播。
认识到了贫困户贫困的根本原因,才 能开始 对症下 药,然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视, 已经展 开了“ 精准扶 贫”项 目
三、超声波探伤原理
把1-5兆赫(1-5MHZ)高频超声波入射到被检物中,如遇到缺陷(界面) 则一部分入射超声波被反射,并利用探头接收反射信号的性能,可不损坏 工件检出缺陷大小(尺寸)和位置,这种方法叫UT检测。 超声波检测能发现最小缺陷尺寸a≥λ/2,当a<λ/2时,超声波会产生绕 射,超声波在介质中的 反射率:空气是100%,夹渣为46%,水为88%。

无损检测超声波二级培训教材

无损检测超声波二级培训教材
*
1. 是否存在来自缺陷的超声信号及其幅度; 2. 回波的传播时间; 3. 超声波通过材料后的能量衰减。
*
第2章 超声波探伤的物理基础 超声波是一种机械波,是机械振动在介质中的传播。 机械振动与波动是超声波探伤的物理基础。 超声波探伤中,主要涉及到几何声学和物理声学中的一些基本定律和概念。 如几何声学中的反射、折射定律及波型转换; 物理声学中波的叠加、干涉、衍射等。
*
1.1.2 超声检测工作原理 超声检测主要基于超声波在工件中的传播特性,如超声波在通过材料时能量会损失;在遇到声阻抗不同的两种介质的界面时会发生反射等。其主要的工作过程是:
*
1. 声源产生超声波,并通过一定的方式进入工件; 2. 超声波在工件中传播并与工件材料及其中的缺陷相互作用,使其传播方向或特征发生改变; 3. 改变后的超声波通过检测设备接收,并对其进行处理和分析; 4. 根据接收到的超声波信号特征,评估工件表面及其内部是否存在缺陷及缺陷的特征。 通常用来发现缺陷并对其进行评估的基本信息是:
*
2.2 波的分类按波的类型分类: 纵波:介质中质点的振动方向与波的传播方向相互平行的波,称为纵波(L) 凡能承受拉伸或压缩应力的介质都能传播纵波。固体介质能承受拉伸或压缩应力,因此固体介质可以传播纵波。液体和气体虽然不能承受拉伸应力,但能承受压应力产生体积的压缩和膨胀,因此液体和气体也可以传播纵波。
*
(3)波速C: 波动中,波在单位时间内所传播的距离称为波速,用C表示。常用单位为米/秒(m/s)。 次声波、声波和超声波都是在弹性介质中传播的机械波,在同一介质中的传播速度相同。它们的区别主要在于频率不同。 C = λf 或 λ = C/f 振动的传播速度称为波速(声速),不要把波速与质点的振动速度混淆起来,质点的振动方向与波动的传播方向也不一定相同。

超声波探伤讲义(内部培训资料)

超声波探伤讲义(内部培训资料)

超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。

与射线探伤相比,超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大、对人体和环境无害,特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。

但也存在缺陷评定不直观、定性定量与操作者的水平和经验有关、存档困难等缺点。

在探伤中,常与射线探伤配合使用,提高探伤结果的可靠性。

超声波检测主要用于探测试件的内部缺陷。

1、超声波:频率大于20KHZ的声波。

它是一种机械波。

探伤中常用的超声波频率为0.5~10MHz,其中2~2.5MHz被推荐为焊缝探伤的公称频率。

机械振动:物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动,称为机械振动。

振幅A、周期T、频率f。

波动:振动的传播过程称为波动。

C=λ*f2、波的类型:(1)纵波L:振动方向与传播方向一致。

气、液、固体均可传播纵波。

(2)横波S:振动方向与传播方向垂直的波。

只能在固体介质中传播。

(3)表面波R:沿介质表面传播的波。

只能在固体表面传播。

(4)板波:在板厚与波长相当的薄板中传播的波。

只能在固体介质中传播。

3、超声波的传播速度(固体介质中)(1) E:弹性横量,ρ:密度,σ:泊松比,不同介质E、ρ不一样,波速也不一样。

(2)在同一介质中,纵波、横波和表面波的声速各不相同 CL >CS>C R钢:CL =5900m/s, CS=3230m/s,CR=3007m/s4、波的迭加、干涉、衍射⑴ 波的迭加原理当几列波在同一介质中传播时,如果在空间某处相遇,则相遇处质点的振动是各列波引起振动的合成,在任意时刻该质点的位移是各列波引起位移的矢量和。

几列波相遇后仍保持自己原有的频率、波长、振动方向等特性并按原来的传播方向继续前进,好象在各自的途中没有遇到其它波一样,这就是波的迭加原理,又称波的独立性原理。

⑵ 波的干涉两列频率相同,振动方向相同,位相相同或位相差恒定的波相遇时,介质中某些地方的振动互相加强,而另一些地方的振动互相减弱或完全抵消的现象叫做波的干涉现象。

超声波探伤讲义(内部培训资料)

超声波探伤讲义(内部培训资料)

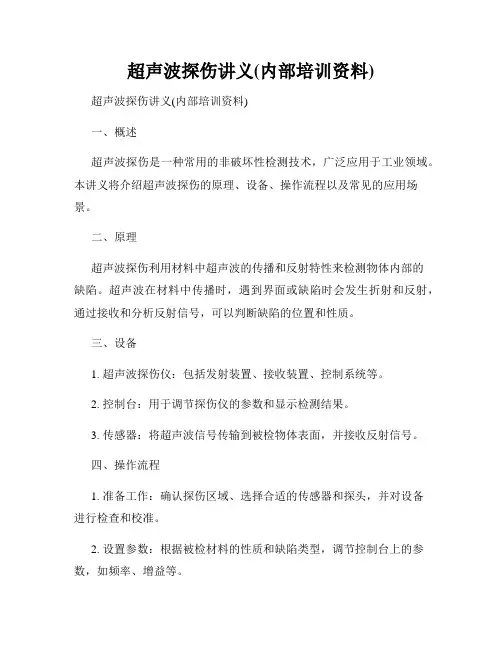

超声波探伤讲义(内部培训资料)超声波探伤讲义(内部培训资料)一、概述超声波探伤是一种常用的非破坏性检测技术,广泛应用于工业领域。

本讲义将介绍超声波探伤的原理、设备、操作流程以及常见的应用场景。

二、原理超声波探伤利用材料中超声波的传播和反射特性来检测物体内部的缺陷。

超声波在材料中传播时,遇到界面或缺陷时会发生折射和反射,通过接收和分析反射信号,可以判断缺陷的位置和性质。

三、设备1. 超声波探伤仪:包括发射装置、接收装置、控制系统等。

2. 控制台:用于调节探伤仪的参数和显示检测结果。

3. 传感器:将超声波信号传输到被检物体表面,并接收反射信号。

四、操作流程1. 准备工作:确认探伤区域、选择合适的传感器和探头,并对设备进行检查和校准。

2. 设置参数:根据被检材料的性质和缺陷类型,调节控制台上的参数,如频率、增益等。

3. 扫描检测:将传感器沿被检物体表面平稳移动,保持一定的检测速度,记录反射信号。

4. 数据分析:通过控制台或计算机软件,对采集到的数据进行分析和处理,判断是否存在缺陷。

5. 结果评估:根据分析结果,评估被检物体的质量并作出相应的判定。

五、应用场景1. 金属材料检测:超声波探伤被广泛应用于金属材料的检测,如焊接接头、铸件、锻件等。

2. 管道检测:可以通过超声波探伤检测管道内部的腐蚀、裂纹等缺陷,保证管道的安全运行。

3. 轴承检测:超声波探伤可以检测轴承内部的裂纹、磨损等问题,预防故障和损坏。

4. 建筑结构检测:超声波探伤可用于检测混凝土结构中的空洞、裂缝等缺陷,确保建筑物的安全性。

六、注意事项1. 操作人员需经过专业培训,并持证上岗。

2. 检测前需对设备进行检查和校准,确保其正常工作。

3. 根据被检材料的性质和缺陷类型,选择合适的探头和参数设置。

4. 操作过程中需保持传感器与被检物体表面的贴合度,并保持恒定的扫描速度。

5. 分析结果需结合其他检测方法或实际应用情况进行综合评估。

七、总结超声波探伤技术是一种重要的非破坏性检测方法,具有广泛的应用前景。

超声波检测培训资料

超声波检测培训资料

超声波检测培训资料超声波检测是一种广泛应用于工业领域的无损检测技术。

它通过利用超声波在材料中传播的特性,实现对材料内部缺陷的识别和定位。

本文将介绍超声波检测的原理、应用和常见技术。

一、超声波检测的原理超声波是指频率超过人类听觉范围(20kHz)的声波。

利用超声波进行无损检测的原理是基于声波在材料中传播和反射的特性。

当超声波通过材料时,会与材料内部的缺陷或界面发生反射、散射和折射。

通过对反射信号的分析,可以判断材料内部的缺陷类型、大小和位置。

二、超声波检测的应用超声波检测在工业领域有着广泛的应用。

其中,最常见的应用领域包括:1. 制造业:超声波检测可以用于检测金属、塑料等材料的质量,如焊缝、夹层、内部粗糙度等。

2. 航空航天:超声波检测可用于监测飞机结构的健康状况,检测飞机表面和内部的裂纹、腐蚀等缺陷。

3. 建筑工程:超声波检测可用于检测混凝土结构中的空洞、裂缝等缺陷,保证建筑物的安全性。

4. 医学领域:超声波检测被广泛运用于医学影像学,用于诊断人体内部器官的异常结构和缺陷。

三、超声波检测的常见技术超声波检测技术包括纵波检测和横波检测两种主要方法。

纵波传播方向与超声波传播方向相同,适用于检测近表层的缺陷;横波传播方向与超声波传播方向垂直,适用于检测材料内部的缺陷。

常见的超声波检测技术包括:1. 脉冲回波技术(Pulse-Echo Technique):将超声波发射到材料中,当超声波与缺陷相遇时,一部分超声波被缺陷反射回来,再由接收器接收。

通过测量发射超声波到接收超声波的时间差,可以计算出缺陷的位置和深度。

2. 相控阵技术(Phased Array Technology):利用多个发射和接收元件,可以控制超声波的入射角度和聚焦位置,从而实现对被检测物体内部的全面扫描。

相控阵技术具有快速、高效、灵活的特点,在航空航天等领域得到广泛应用。

3. 合成孔径成像技术(Synthetic Aperture Focusing Technique):通过整合多个超声波回波信号,可以获得高分辨率的图像。

超声波检测PPT课件2

超声波检测PPT课件2
3.1 超声波检测基础知识
3.1.1 超声波的物理本质 它是频率大于2万赫兹的机械振动在弹
性介质中的转播行为。 即超声频率的机械波。 一般地说,超声波频率越高,其能量越
大,探伤灵敏度也越高。 超声检测常用频率在 0.5~10 MHZ。
超声检测的基础知识
超声波是超声振动在弹性介质中传播的机械波。与声波 和次声波在弹性介质中的传播类同,区别在于超声波的频率 高于20kHz。
同一固体介质中,纵波声速cL大于横波声速cs,横波声速cs又 大于表面波声速cr。对于钢材,cL ≈1.8cs,cs≈1.1cr。
(2) 板波的声速。板波的声速与其他波型不同,其相速度随 频率变化而变化,具有频散特性。
声速的一般表达式
几种不同介质中的声速
(1)液体中的声速: cL
K
声速
弹性率 密度
Z p V
声阻抗表示声场中介质对质点振动的阻碍作用。在同一声压下, 介质的声阻抗越大,质点的振动速度就越小。实验证明,气体、液体 与金属之间的特性声阻抗之比大约为1:3000:8000。
中某点的有效声压与通过该点的有效质点速度的比值。又可用介质的密度与声速的乘积 来表示。声波经均质性介质时基本按直线持续传播;声波经两种介质时,其声阻抗差超 过0.1%即产生声学界面,引起反射。脉冲反射式超声诊断仪显示的人体组织断面声像, 实质上是人体组织中声阻抗差别的空间分布图。
2、频率f:单位时间内,超声波在介质中任一给定点所通过完整 波的个数; 3、波长λ:声波在传播时,同一波线上相邻两个相位相同的质点 之间的距离;
4、周期T:声波向前传播一个波长距离时所需的时间;
5、角频率ω: 2f
其中频率和周期是由波源决定的,声速与传声介质的特性和 波型有关。

最新UT-2级超声波检测基本知识讲述ppt课件

最新UT-2级超声波检测基本知识讲述ppt课件

三、超声波探伤原理 2、横波探伤示意图
超声波横波探伤水平定位
超声波横波探伤深度定位
四、仪器探头试块
1、仪器
按缺陷的显示方式分为A 型B型还有C型,普遍使用A 型显示。 仪器上荧光屏横轴表示超声波在工件中传播的时间, 纵轴表示反射体反射回来的声压大小,可以比较缺 陷的大小。为使进入放大器中的信号在一定范围, 仪器上有一衰减器。 •目前主要有两类, 早期的是模拟机,现在许多单位有 数字机。
算工件底面与人工反射体的差异,调节灵敏度。 利用通用的规一化处理过的曲线来调节灵敏度。
六)超声波探伤工艺其特征量
2、缺陷大小测量
A 当量法(比较、计算) 探伤中发现缺陷后,测量其波高与试块上同声程的规则反射体波
高相同,规则反射体的大小即为该缺陷的当量大小。 如果声程大于三倍近场区长度可用公式计算缺陷当量大小。当量
五、影响探伤结果的因素
K abl0 T
a
五)影响探伤结果的因素
3)耦合 超声波探伤时在探头与工件之间如存在空气,由于空气声阻抗比较大,超 声波不能被导入工件,必须使用一种液体消除间隙,在探头与件之间起透声 的作用,这就是耦合剂。 耦合剂--应选用声阻抗(密度与声速乘积)比较大的,常用的有机油、水 玻 璃、甘油、水、化学浆糊 耦合层厚度--理论上耦合层厚度为波长1/2的整数倍时透声效果最好,耦 合层厚度为波长的1/4的奇数倍时透声效果最差,实际工作中一般尽可能使 耦合层薄一些。 工件表面粗糙影响,要求工件表面的粗糙度不高于6.3μm
介质2
当βS达90度时,第二介质中没有 超声波,超声波都在表面,为表
面波。
一、超声波的性质
在有机玻璃与钢的介面,第一 临界角为α1=27.60 βS=33.20第二临界角为 57.7 0,用于焊缝检测的超声波斜 探头的入射角必须大于第一临 界角而小于第二临界角。

超声波检测讲义csb

超声波检测讲义csb

超声波探伤与测厚【实验目的】1、通过实验了解超声波探伤的基本原理,并掌握超声波探伤仪的使用及基本探伤方法。

2、探测不同样块的厚度及不同材料中超声波的传播速度。

【实验仪器】游标卡尺或螺旋测微器(测试块中的声速用) 【实验仪器介绍】CTS-22A 超声探伤仪的性能:CTS-22A 型超声探伤仪是按有关标准设计制造的产品,其衰减器采用衰减型。

仪器灵敏度高,分辨力好,功耗低,体积小,使用方便,稳定可靠的便携式超声探伤仪,可用于各种钢板焊缝及锻件探伤,尤其适用于机械、能源、交通、石化等工业部门中流动性大的野外或高架空探伤作业;同时也可作为无损检测人员资格考核鉴定用标准化仪器。

TT300超声波测厚仪,采用超声波测量原理,适用于能使超声波以一恒定速度在其内部传播, 并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件作精确测量,另一重要方面是可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

【实验原理】一、超声波探伤原理1.超声波的传播特性声波是由物体的机械振动所发出的波动,它在均匀弹性介质中匀速传播,其传播距离与时间成正比。

当声波的频率超过20000赫时,人耳已不能感受,即为超声波。

声波的频率、波长和声速间的关系是: fc =λ (1) 式中 λ——波长;c ——波速;f ——频率。

由公式可见,声波的波长与频率成反比,超声波则具有很短的波长。

TT300超声波测厚仪CTS-22A 超声探伤仪超声波探伤技术,就是利用超声波的高频率和短波长所决定的传播特性。

即:(1)具有束射性(又叫指向性),如同一束光在介质中是直线传播的,可以定向控制。

(2)具有穿透性,频率越高,波长越短,穿透能力越强,因此可以探测很深(尺寸大)的零件。

穿透的介质超致密,能量衰减越小,所以可用于探测金属零件的缺陷。

(3)具有界面反射性、折射性,对质量稀疏的空气将发生全反射。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验二 超声波探伤与测厚【实验目的】1、通过实验了解超声波探伤的基本原理,并掌握超声波探伤仪的使用及基本探伤方法。

2、探测不同样块的厚度及不同材料中超声波的传播速度。

【实验仪器】游标卡尺或螺旋测微器(测试块中的声速用)【实验仪器介绍】CTS-22A 超声探伤仪的性能:CTS-22A 型超声探伤仪是按有关标准设计制造的产品,其衰减器采用衰减型。

仪器灵敏度高,分辨力好,功耗低,体积小,使用方便,稳定可靠的便携式超声探伤仪,可用于各种钢板焊缝及锻件探伤,尤其适用于机械、能源、交通、石化等工业部门中流动性大的野外或高架空探伤作业;同时也可作为无损检测人员资格考核鉴定用标准化仪器。

【实验原理】超声波探伤原理:1.超声波的传播特性声波是由物体的机械振动所发出的波动,它在均匀弹性介质中匀速传播,其传播距离与时间成正比。

当声波的频率超过20000赫时,人耳已不能感受,即为超声波。

声波的频率、波长和声速间的关系是:fc =λ (1)式中 λ——波长;c ——波速;f ——频率。

由公式可见,声波的波长与频率成反比,超声波则具有很短的波长。

超声波探伤技术,就是利用超声波的高频率和短波长所决定的传播特性。

即:CTS-22A 超声探伤仪(1)具有束射性(又叫指向性),如同一束光在介质中是直线传播的,可以定向控制。

(2)具有穿透性,频率越高,波长越短,穿透能力越强,因此可以探测很深(尺寸大)的零件。

穿透的介质超致密,能量衰减越小,所以可用于探测金属零件的缺陷。

(3)具有界面反射性、折射性,对质量稀疏的空气将发生全反射。

声波频率越高,它的传播特性越和光的传播特性接近。

如超声波的反射、折射规律完全符合光的反射、折射规律。

利用超声波在零件中的匀速传播以及在传播中遇到界面时发生反射、折射等特性,即可以发现工件中的缺陷。

因为缺陷处介质不再连续,缺陷与金属的界面就要发生反射等。

如图1所示超声波在工件中传播,没有伤时,如图1a ,声波直达工件底面,遇界面全反射回来。

当工件中有垂直于声波传播方向的伤,声波遇到伤界面也反射回来,如图1b 。

当伤的形状和位置决定界面与声波传播方向有角度时,将按光的反射规律产生声波的反射传播。

2.超声波探伤仪的工作原理超声波探伤仪首先是个超声波发生器,它利用交流电源和振荡电路,产生高频电脉冲,并可根据探伤要求调节脉冲的频率及发射能量。

超声波探伤仪还具有将接受到的电脉冲依其能量的大小、时间的先后通过荧光显示屏显示出来的功能。

其工作原理示于图2。

发生器使示波管产生水平扫描线(一条亮线,代表时间轴),接收放大器使接受到的脉冲信号作用于示波管的垂直偏转板,并按信号收到的时间先后将水平扫描线的相应部位拉起脉冲值。

始脉冲是仪器发射出去的原始脉冲信号,伤脉冲是超声波自工件内缺陷处返回的脉冲信号,底脉冲则是超声波自工件底部返回来的脉冲信号。

由于超声波在工件内是匀速传播的,因此在工件内走过的路程越长,返回的时间越晚,所以底脉冲要比伤脉冲出现的晚,它们在荧光屏上的水平距离反应了超声波在工件内走过的距离。

因此有:ab b I d = 则 I b b d a⋅= (2)式中:d ——工件表面至缺陷的距离。

I ——沿探测方向的工件厚度。

b ——伤脉冲到始脉冲的扫描刻度。

a b ——底脉冲到始脉冲的扫描刻度。

图1 超声波在工件中的传播超声波在介质中传播是有能量衰减的。

走过的距离越长,反射回来的能量也越小,表现在接收回来的脉冲高度要减少。

如果伤较小,少量超声波自伤处反射回来,将有一个矮的伤脉冲,此时大部分能量抵达工件底面,底脉冲仍较高。

如果伤面积很大,则伤脉冲就会高,相应的底脉冲就会很小。

如遇到伤很大,或其界面又不垂直于超声波入射的方向(如图1c ),则伤脉冲没有(反射波收不到),底脉冲也可能没有。

超声波探头是超声波探伤仪的重要附件,工程上所用的探头分为直探头和斜探头两种。

探头又叫做换能器,探伤仪发射出来的是高频电脉冲,利用探头上的压电晶体(常用锆钛酸铅)将电脉冲转换成机械振动——超声波。

探头又可以将由工件上接收到的超声波转换成电脉冲,输给接收放大电路,再加于示波管上。

直探头表面向工件发射的是垂直于工件表面的超声波。

斜探头是在压电晶体表面上嵌有具一定倾角的有机玻璃块而构成。

斜探头向工件表面发射的是倾斜入射的超声波,探头上均应标明其倾角数值,以便于计算其在工件内的折射角。

但在工程上不需要计算,它可以通过试验显示出来。

如对于焊缝的检验,多利用斜探头探伤,如图3所示。

探头在位置I 处,声波恰传播到钢板(焊缝)底部, 1L 叫一次声程。

探头在位置II 处,声波经一次反射后抵达钢板(焊缝)顶部,2L 为二次声程。

对于壁厚为b 的钢板,1L 、2L 为:βcos 1bL = (3)βcos 22bL =(4)式中 1L ——一次声程;2L ——二次声程;b ——钢板厚度; β——与斜探头的角度有关,此处视为在钢板内的折射角。

图2 探伤仪工作原理示意图实际上, 1L 与2L 的数值不需要操作者计算,它可以借助一个具有β为顶角的三角标准样块来确定。

当将斜探头自钢板边缘向后移动到I 位置时,荧光屏上出现一个底脉冲,记住它的扫描刻度。

再将斜探头沿三角标准样块的斜边自上而下移动时,底脉冲沿荧光屏的扫描线自左向右移动。

当移至刚才的扫描刻度上时,测读该处样块的长度即可得知1L (或2L )的实际值。

图3 二次声程法当钢板或焊缝内有缺陷时,如图4所示,必在荧光屏 (见图3) I 及II 之间有伤脉冲出现,根据伤脉冲的扫描刻度,按比例可计算出S 值,并可依下式确定伤的位置,βcos 2⋅-=S d h(5)βsin ⋅=S l(6)【实验内容与步骤】一、超声波探伤实验内容:图4 利用二次声程法探伤1.探测一块无缺陷的试块,分别从试块的两个不同厚度方向进行探测,观察其始脉冲与底脉冲扫描刻度值的差异,建立起扫描时间与超声波传播距离成正比的概念。

见图6。

由于l >l 1则:t 必大于t 1,且11t l 。

如果不成比例,应查找原因。

根据同一原理(又称图象比例法)测定人工试样内平底孔到探测面的距离,如图7。

2.探测同一样块上同一深度的不同直径的平底孔,比较其各孔伤脉冲的高低,从而建立起在探伤条件(材料、仪器灵敏度、表面粗糙度等)相同情况下,伤脉冲的高低与伤的面积大小成正比的概念。

见图8。

3.探测同一样块上相同深度位置直径大小相等的平底孔和横通孔,比较它们的伤脉冲高低,建立起在探测条件相同情况下,伤脉冲的高低与伤的表面形状有关的概念。

见图9。

4.探测样块中细长孔的长度,验证采用半波高度法确定伤的范围的准确性。

见图10。

图5 探测一个样块的两个不同厚度方向图6 图象比例法图7 探测样块底面的不同孔径图 图8 同一深度下横孔和平底孔的探测图5.在直角三角标准试块上测定钢板的声程取斜探头自钢板的一个边缘向后滑移,如图3所示,当探头在I 位置时,荧光屏上出现有最高的脉冲值,记录其对应的扫描刻度值。

然后将探头置于三角试块的斜边上,并沿斜边自上向下移动,当底脉冲停在刻度t 1位置时,测量1L 值,1L 即是一次声程的大小。

同样可以确定二次声程2L 的大小。

6.探测一块单面V 型坡口的焊缝试块,令斜探头在距焊缝中心距离为S 1至S 2(见图3)之间走“之”字形路线,观察有无缺陷,如图11。

图10 焊缝探伤示意图超声波探伤实验步骤:实验所用的设备如图11所示。

探伤仪内部由“同步发生器”、“高频发生器”、“扫描发生器”、“示波管”等电路构成。

在探伤仪面板上有许多工作旋钮,应根据被测零件的材料、形状选择适当的“频率”、“探伤距离”、“工作方式”,并根据荧光屏上的波形显示,调整始脉冲位置、底脉冲位置及高度。

(选择及调整过程中请根据指导教师的指导及要求进行,不得任意使用旋钮。

)图9 细长小孔探测图图11 实验装置在探伤过程中,为了排除探头与工件之间的空气间隙,使超声波能量尽可能多地入射工件,故在探测时需在工件表面加耦合剂,耦合剂要求具有一定的粘度,流动性好,无害,通常选用机油作耦合剂。

实验步骤如下:1.检查各接线是否牢固可靠。

2.熟悉探伤仪面板上各个旋钮的作用。

3.根据工件材料选择探头的频率,并接好探头。

4.检查所测工件表面情况,清除锈、污等。

5.准备好耦合剂,毛刷等工具。

6.打开开关,待扫描出现后,调节扫描始点与零刻度值重合。

7.测定时以一定压力缓慢移动探头,使探头与工件表面尽量接触好。

8.记录下所需要的数据。

【注意事项】1、试块的清洁由于使用随机试块对仪器进行检测时,需涂耦合剂,所以请注意防锈。

使用后将随机试块擦干净。

气温较高时不要沾上汗液。

长期不使用应在随机试块表面涂上少许油脂防锈,当再次使用时,将油脂擦净后,即可进行正常工作。

2、探头的保护探头表面为丙烯树脂,对粗糙表面的重划很敏感,因此在使用中应轻按。

测粗糙表面时,尽量减少探头在工作表面的划动。

常温测量时,被测物表面不应超过60℃,否则探头不能再用。

油、灰尘的附着会使探头线逐渐老化、断裂,使用后应清除缆线上的污垢。

【数据记录及处理】1.说明超声波探伤与测厚的基本原理。

2.说明基本探伤方法:图象比例法、半波高度法、二次声程法。

并说明其各自用途。

3.按下图格式记录实验内容,“图示”栏内绘出样块及探头的相应位置,并标出需要的尺寸。

“显示图形”栏目中应绘出屏幕上显示的脉冲位置或高度。

并标出读出的刻度值。

“结论与说明”栏目内应就实测数据进行计算,以计算结果说明其结论。

并应对误差进行必要的分析。

建议实验报告实验内容一项采用下列形式:【思考题】1、用超生波探伤时,底波消失可能是什么原因造成的?答:(1)近表表大缺陷;(2)吸收性缺陷;(3)倾斜大缺陷;(4)氧化皮与钢板结合不好。

2、简述超生波探伤中,超生波在介质中传播时引起衰减的原因是什么?答:(1)超声波的扩散传播距离增加,波束截面愈来愈大,单位面积上的能量减少。

(2)材质衰减一是介质粘滞性引起的吸收;二是介质界面杂乱反射引起的散射。

3、用超生波对饼形大锻件探伤,如果用底波调节探伤起始灵敏度对工作底面有何要求?答:(1)底面必须平行于探伤面;(2)底面必须平整并且有一定的光洁度。

4、超声波探伤仪主要有哪几部分组成?答:主要有电路同步电路、发电路、接收电路、水平扫描电路、显示器和电源等部份组成。

5.探伤仪最重要的性能指标是什么?答:分辨力、动态范围、水平线性、垂直线性、灵敏度、信噪比。

6.无损检测有哪些应用应用时机:设计阶段;制造过程;成品检验;在役检查。

应用对象:各类材料(金属、非金属等);各种工件(焊接件、锻件、铸件等);各种工程(道路建设、水坝建设、桥梁建设、机场建设等)。

7.什么是斜探头折射角β的正确值?答:斜探头折射角的正确值称为K值,它等于斜探头λ射点至反射点的水平距离和相应深度的比值。

相关文档
最新文档
