园林制图标准

园林景观制图标准

一、总则

1.0.1为了统一园林景观制图规则，保证制图质量，提高制图效率，做到图面清晰、简

明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2本标准是园林景观制图的基本规定，适用于总图、园建、结构、给水排水、绿化

等各专业制图。

1.0.3本标准未详尽之处，应参照《房屋建筑制图统一标准》GB/T 50001-2001（以下

简称《统一标准》）的相应规定以及各有关专业的制图标准。

1.0.4统一使用“天正建筑8”作图软件。

1.0.5按标准化模式作图，尽量统一。（见标准图）

二、排图与图号

2.1图纸幅面

2.1.1图纸幅面及图框尺寸，应符合《统一标准》的相关要求。

2.1.2图纸的短边一般不应加长，长边可加长；加长图纸须加图纸长度1/4的整数倍。

2.1.3一般A0～A3图纸宜横式使用；必要时，也可立式使用。

2.1.4A0和A1图纸一般用于总图或局部平面，A2图纸用于详图；如果无特殊要求，不

用A3或A4图纸。

2.2图纸编排顺序

2.2.1工程图纸应按专业顺序编排。一般应为图纸目录、设计说明、总图、园建图、结

构图、给水排水图、绿化图……等。

2.2.2各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。一般应从上

到下，从左到右，先平立面、后剖面详图排列。

2.3图纸编号

2.3.1工程名称、工程号需按统一要求填写（由项目负责人于前期制定标准图框）。

2.3.2图名应包括图纸内所有单个小图的全名；若图名位置有限，可将内容相同的小图

名称合并后填写。

2.3.3图号按统一要求编写，排序及代码如下：

目录 ML ML-1.0 / Ml-2.1

说明 SM SM-1.0 / SM-2.1

总图 ZP ZP-1.0 / ZP-2.1

大样 BZ BZ-1.0 / BZ-2.1

园建 J J-1.0 / J-2.1

结构 G G-1.0 / G-2.1

水施 SS SS-1.0 / SS-2.1

电施 DS DS-1.0 / DS-2.1

绿化 LS LS-1.0 / LS-2.1

（一个编号只有一张图时，用前一种编号方法，如：J-1.0，J-2.0……

一个编号有多张图时，用后一种编号方法，如：J-2.1，J-2.2……）

三、图层与线宽

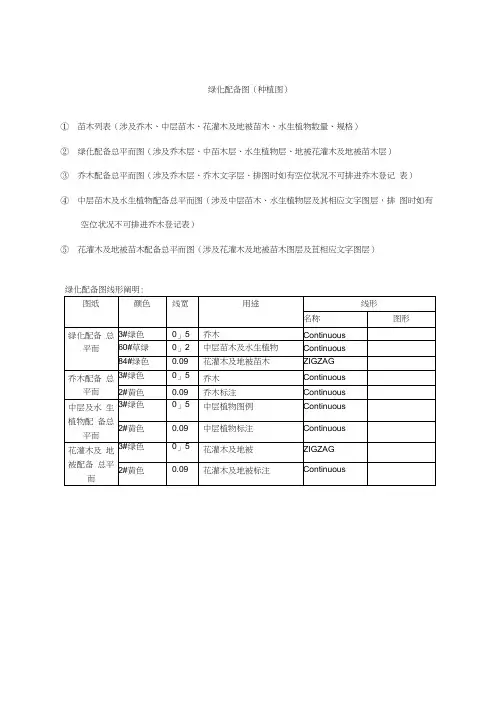

3.0.1常用图层应分为自定义图层及天正自动生成图层。（见附图）

3.0.2图线分五种：加粗、粗、中、偏细、细；对应线宽为：0.80mm、0.50mm、0.25mm、

0.18mm、0.12mm。

3.0.3工程建设制图，不同线宽和不同线型应按具体情况选用。（见附图）

3.0.4相互平行的图线，其间隙不宜小于其中的粗线宽度。

3.0.5图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清

晰。

四、字体与标注

4.1字体

4.1.1统一使用“天正”字库之“_TCH_DIM”。大标题、图册封面、地形图等的字体，

也可其他字体。

4.1.2文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。如需书写更大

的字，其高度应按2的比值递增。

4.2尺寸标注

4.2.1尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺

寸线。

4.2.2图样上的尺寸，应以实际尺寸数字为准，可取整数，不得直接更改尺寸数字。

4.2.3尺寸宜标注在图样轮廓左边及下边，不宜与图线、文字及符号等相交。

4.2.4半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加半径

符号“R”，直径数字前应加直径符号“φ”，标注球体的半径尺寸时，应在尺寸前加注符号“SR”。

4.2.5外形为非圆曲线的构件，可用坐标形式标注尺寸；复杂的图形，可用网格形式标

注尺寸。

4.3标高

4.3.1总平面图室外地坪标高符号，宜用涂黑的三角形表示。

4.3.2剖面、立面标高符号，宜整齐标注在尺寸线外侧。

4.4剖切符号

4.4.1剖切符号的编号宜按顺序由左至右、由下至上连续编排。

4.4.2建（构）筑物剖切符号宜注在±0.00标高的平面图上。

4.4.3剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注

明其所在图纸的编号，也可以在图上集中说明。

4.5索引符号与详图符号

4.5.1详图与被索引的图样同在一张图纸内时，应在详图符号内注明详图的编号；在索

引符号的上半圆中注明该详图的编号，并在下半圆中间画一段水平细实线。

4.5.2详图与被索引的图样不同在一张图纸内时，应在详图符号的上半圆中注明详图的

编号，在下半圆中注明被索引的图纸的编号；在索引符号的上半圆中注明该详图的编号，并在下半圆中注明该详图所在图纸的编号。

4.5.3索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图

册的编号。

4.6引出线

4.6.1引出线一般宜采用水平方向的直线或与水平方向成45°的直线；位置不足时，可

采用与水平方向成30°、60°、90°的直线。

4.6.2引出线宜标注在图样轮廓右边，文字说明宜注写在水平线的上方。

4.6.3同时引出几个相同部分的引出线，宜互相平行，也可画成集中于一点的放射线。

4.6.4多层构造的引出线，其说明的顺序应由上至下，并应与被说明的层次相互一致；

如层次为横向排序，则由上至下的说明顺序应与左至右的层次相互一致。

4.7其他符号

4.7.1对称符号：构配件的视图有1条对称线，可只画该视图的一半；视图有2条对称

线，可只画该视图的1/4，并画出对称符号；图形也可稍超出其对称线，此时可不画对称符号；对称的形体需画剖面图或断面图时，可以对称符号为界，一半画
