高程传递
测量工程施工方案
测量工程施工方案一、测量施工安排根据测绘院提供的 GPS 点的坐标和高程进行闭合导线及高程联测。
复测时利用全站仪,测角中误差±2″，以边长相对中误差 1/40000 进行角度、距离复测，并将复测点位误差成果报业主及监理单位。
坐标和高程检查一切正常后，利用全站仪将坐标引进本工程所施工的地块，然后利用水准仪将高程点也引进施工的地块，高程引测完毕后利用高程闭合导线进行检查，无误后，再进行施工测量。
二、施工测量本工程为钢筋混凝土工程，对施工测量技术要求更为严格，无论是内业技术资料的分类整理，还是外业测设放样的测量检查工作，都要做到步步到、精益求精，特别是对测量误差的调校处理更要依据相关测量规范而进行。
1、平面控制网的布设原则及施测方法平面控制测量包括场区平面控制网、钢结构施工控制网和其他建筑物平面控制网的测量。
平面控制测量前，将业主通过建立提供的基准点作为平面控制测量的起始依据。
当起始数据的精度不能满足场区或建筑物平面控制网的精度要求时，经委托方和监理单位同意，可以采用一个已知点和一个已知方向作为起始数据进行布网。
轴线控制网是否科学合理地布设，直接关系到本建筑物自身的相对尺寸统一与否，施工测量方法尤为重要，必定遵循先整体后局部，高精度控制低精度的法则。
平面控制应先从整体考虑，遵循先整体、后局部，先控制后细部、高精度控制低精度的原则；先布设整个红线区域内的平面控制网，再根据平面控制网中的控制点布设出各单位工程的轴线控制网。
布设平面控制网要充分考虑到设计总平面图，现场施工平面布置图定位图，基础及首层平面布置图中的关键部位；选点应在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。
坐标点保护装置（1）工程定位基准点的复核校正方案建筑物的定位坐标是设计院依据整个城市建设规划，在一个完整的城市地图坐标系中先确定建筑红线后，再确定该工程的定位坐标，设计定位坐标也会出现人为的错误。
名词解释
一、名词解释1.水准面：水准面是受地球重力影响形成的，它的特点是其面上任意一点的铅垂线都垂直与改点的曲面。
2.大地体：由地球水准面所包围的地球形体，它代表了地球的自然形状和大小。
3.参考椭球面：与大地水准面非常接近的能用数学方程表示的旋转椭球体相应的规则曲面。
4.绝对高程：地面点沿铅垂线至大地水准面的距离。
5.相对高程：假定一个水准面作为高程起算面，地面点到假定水准面的垂直距离。
6.高差：地面两点间的绝对高程或相对高程之差。
7.高程测量：确定地面点高程的测量工作。
8.视准轴：物镜光心和十字丝焦点的连线。
9.望远镜放大率：眼睛由望远镜观察虚像所张的夹角与直接观察远处的实物所张的角的比值。
10.高差法：根据高差推算待定点高程的方法。
11.水平角：指相交于一点的两方向线在水平面上的竖直投影所形成的夹角。
12.竖直角:指在同一竖直平面内，观测实现与水平线之间的夹角。
13.测回法:测角的基本方法，用于两个目标方向之间水平角的测量。
14.竖盘读数指标差:正镜观测时，实际的始读数为X0左=900+X，倒镜观测时，时读数为X0右=2700+X，其差值X称为竖盘指标差。
15.直线定线:当地面两点之间的距离大于钢尺的一个尺段时，就需要在直线方向上标定若干个分段点，这项工作称为直线定线。
16.电磁波测距仪:用电磁波（或光波或微波）作为载体，传输测距信号，以测量两点间距离的一种仪器。
17.测量误差:每次对观测对象进行得到的数值与观测对象真值之间的差值。
18.系统误差：在一定的观测条件下作一系列观测时，其符号和大小均保持不变，或按一定规律变化着的误差。
19.偶然误差：在相同的观测条件下，作一系列的观测，如果观测误差在大小和符号上都表现出随机性，即大小不等，符号不同，但统计分析的结果都具有一定的统计规律性，这种误差称为偶然误差。
20.中误差：m=±√[ΔΔ]/n，式中，m表示中误差，[ΔΔ]表示一组等精度观测误差Δi自乘的总和，n表示观测数。

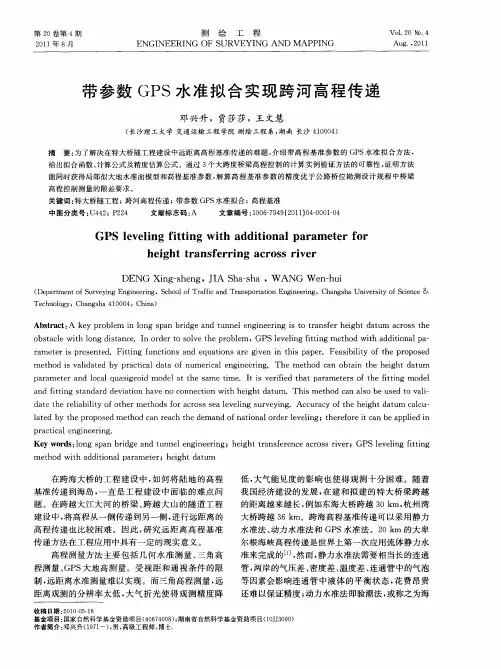

带参数GPS水准拟合实现跨河高程传递
测
绘
工
程
第２ Ｏ卷
洋 动力 学法 ， 它需 要 相 当 长 时 间连 续 的 潮位 观 测 资
反 映 出该局 部似 大地 水 准 面 的基 本形 状 ， 能 获 得 就 较 高 的精 度 。 设 区域 高程 异常 拟合模 型
—
料， 周期 长且 需 建立 长 期 验潮 站 。ＧＰ Ｓ水 准法 是 利 用 ＧＰ Ｓ水 准 观 测 值 构 建 局 部 似 大 地 水 准 面 ， 用 利 ＧＰ Ｓ大地 高结 合 高程 异 常解 算 出 另 一 岸 海 岛 的 正 常 高 ， 而实 现跨 海 高 程基 准 传递 。Ｇ Ｓ水准 法 方 从 Ｐ 便 实 用 ， 具 有 较 高 的 精 度 ， Ｓ重 力 大 地 水 准 面 且 ＧＰ 与利 用 潮 位 观 测 法 计 算 的 小 长 山 高 程 基 准 相 差
二元 三次 十参 数 多项 式 有 １ 模 型 参 数及 １ ０个
个 基 准参数 ， 需要 １ 个 已知 Ｇ Ｓ水 准点 才能 解 算 ， １ Ｐ 该 函数 在我 国构造 省 市似大 地水 准 面时应 用较 广 。
误 差方 程形 式如 下 ：
一
ｆ Ｂ Ｌ ～［ 一（ ＋ｃ ｊ （ ， ） ＨＧ ＨＬ ）．
高程 测量 方法 主 要 包 括 几何 水 准测 量 、 角 高 三 程 测 量 、 Ｓ大地 高 测 量 。受 视距 和通 视 条 件 的 限 ＧＰ 制 ， 距离 水 准测量 难 以实 现 。而三 角高 程测 量 ， 远 远
距离观测的分辨率太低 ， 大气折光使得观测精 度降
收 稿 日期 ：０ ００ —８ ２ １—５１ 基金项 目： 国家 自然科学基金资 助项 目（０ ７ ０ ８ ； ４ ６４ ０ ）湖南省 自然科学基金资助项 目（０Ｊ０ ０ １ Ｊ３ ９ ） 作者简 介 ： 邓兴 升（ ９ １ ， 高级工程师 ， １ ７ 一） 男， 博士．
同步期平均海面法高程传递的工程应用
同步期平均海面法高程传递的工程应用发布时间：2022-10-21T06:02:08.935Z 来源：《建筑实践》2022年11期第6月作者：邬伟[导读] 在近海水深测量中，我们可以采用水准联测法、GPS法传递高程。
邬伟（广东邦鑫数据科技股份有限公司，广东广州510000）摘要:在近海水深测量中，我们可以采用水准联测法、GPS法传递高程。
但在距岸较远、范围较大的跨海测量，高程的传递难以实施。
文章通过对同步期平均海面法原理的介绍，同时结合工程实例，采取该方法可解决中短距离高程传递的问题。
关键词：跨海测量，高程传递，同步期平均海面引言在海洋测量中，经常会出现测区距离陆域较远、周围没有岛礁或无法接收到岸边基站信号的情况，这就导致水深测量过程中潮位难以控制的问题。
随着我国沿岸及岛屿水位站数量的增多和水位资料的积累，以及海洋潮汐分析技术的发展，已具备以较高精度推算中国近海水位的条件。
由于工程测量项目工期紧、成本有限，难以方便建立和利用海上定点水位站的数据。
同步期平均海面法的应用，可避免海上定点水位站的设立，节省水深测量投资，降低海上作业难度。
1.同步期平均海平面传递原理平均海平面一般是指多年的，每小时潮位观测记录的平均值，而用来计算海平面高度的数据是日平均、月平均或者年平均等海平面高度。
我们参与的项目一般周期性短，且难以收集到多年潮汐数据，因此文章采用日平均海平面数据来分析。
《水运工程测量规范》5.5.6.1节规定：开阔海域利用海水面传递高程，可采用高低潮法或同步期平均海面法。
其中采用高低潮法应以各组高低平潮平均值推算高差的平均值作为传递高差值，该方法只适用于5km内的作业范围，在外海测绘中适用性较低；同步期平均海平面法是以同步期平均海面推算高程作为传递高程值，作业距离最大可达50km，以50km范围内任意处平均海平面相同作为传递条件。
同步期平均海面应用在潮汐性质相似的海区，可以使用同步期平均海平面传递高程法，若潮汐性质不同，是不能用此方法的。

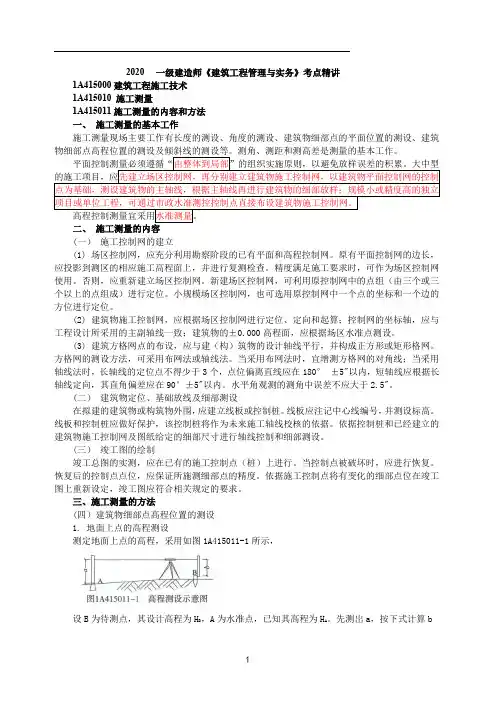

一建【建筑】精讲-第9讲-施工测量
2020 一级建造师《建筑工程管理与实务》考点精讲1A415000建筑工程施工技术1A415010 施工测量1A415011施工测量的内容和方法一、施工测量的基本工作施工测量现场主要工作有长度的测设、角度的测设、建筑物细部点的平面位置的测设、建筑物细部点高程位置的测设及倾斜线的测设等。
测角、测距和测高差是测量的基本工作。
二、施工测量的内容(一）施工控制网的建立(1)场区控制网，应充分利用勘察阶段的已有平面和高程控制网。
原有平面控制网的边长，应投影到测区的相应施工高程面上，并进行复测检查。
精度满足施工要求时，可作为场区控制网使用。
否则，应重新建立场区控制网。
新建场区控制网，可利用原控制网中的点组（由三个或三个以上的点组成）进行定位。
小规模场区控制网，也可选用原控制网中一个点的坐标和一个边的方位进行定位。
(2)建筑物施工控制网，应根据场区控制网进行定位、定向和起算；控制网的坐标轴，应与工程设计所采用的主副轴线一致；建筑物的±0.000高程面，应根据场区水准点测设。
(3)建筑方格网点的布设，应与建（构）筑物的设计轴线平行，并构成正方形或矩形格网。
方格网的测设方法，可采用布网法或轴线法。
当采用布网法时，宜增测方格网的对角线；当采用轴线法时，长轴线的定位点不得少于3个，点位偏离直线应在180°±5"以内，短轴线应根据长轴线定向，其直角偏差应在90°±5"以内。
水平角观测的测角中误差不应大于2.5"。
(二）建筑物定位、基础放线及细部测设在拟建的建筑物或构筑物外围，应建立线板或控制桩。
线板应注记中心线编号，并测设标高。
线板和控制桩应做好保护，该控制桩将作为未来施工轴线校核的依据。
依据控制桩和已经建立的建筑物施工控制网及图纸给定的细部尺寸进行轴线控制和细部测设。
(三）竣工图的绘制竣工总图的实测，应在已有的施工控制点（桩）上进行。
当控制点被破坏时，应进行恢复。

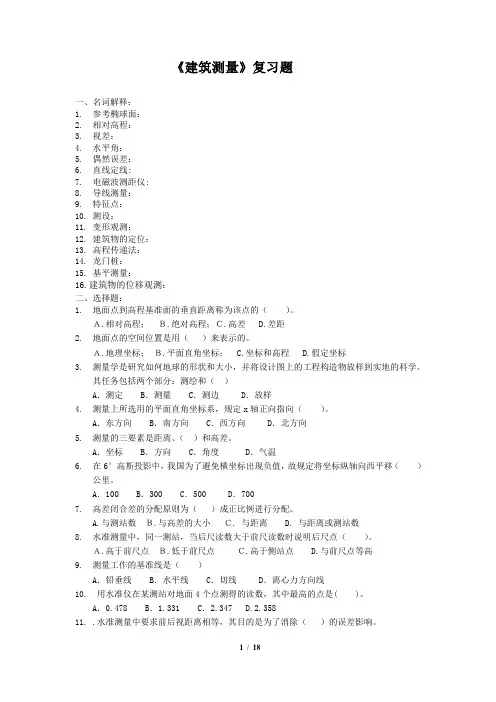

《建筑测量(专科)》考试复习题[建筑测量_复习题
《建筑测量》复习题一、名词解释：1.参考椭球面：2.相对高程：3.视差：4.水平角：5.偶然误差：6.直线定线:7.电磁波测距仪:8.导线测量：9.特征点：10.测设：11.变形观测：12.建筑物的定位：13.高程传递法：14.龙门桩：15.基平测量：16.建筑物的位移观测：二、选择题：1.地面点到高程基准面的垂直距离称为该点的（）。
Ａ.相对高程；Ｂ.绝对高程；Ｃ.高差 D.差距2.地面点的空间位置是用（）来表示的。
Ａ.地理坐标；Ｂ.平面直角坐标； C.坐标和高程 D.假定坐标3.测量学是研究如何地球的形状和大小，并将设计图上的工程构造物放样到实地的科学。
其任务包括两个部分：测绘和（）A．测定 B．测量 C．测边 D．放样4.测量上所选用的平面直角坐标系，规定x轴正向指向（）。
A．东方向 B．南方向 C．西方向 D．北方向5.测量的三要素是距离、（）和高差。
A．坐标 B．方向 C．角度 D．气温6.在6°高斯投影中，我国为了避免横坐标出现负值，故规定将坐标纵轴向西平移（）公里。
A．100 B．300 C．500 D．7007.高差闭合差的分配原则为（）成正比例进行分配。
A.与测站数Ｂ.与高差的大小Ｃ. 与距离 D. 与距离或测站数8.水准测量中，同一测站，当后尺读数大于前尺读数时说明后尺点（）。
Ａ.高于前尺点Ｂ.低于前尺点Ｃ.高于侧站点 D.与前尺点等高9.测量工作的基准线是（）A．铅垂线 B．水平线 C．切线 D．离心力方向线10.用水准仪在某测站对地面4个点测得的读数，其中最高的点是( )。
A．0.478 B．1.331 C．2.347 D.2.35811..水准测量中要求前后视距离相等，其目的是为了消除（）的误差影响。
Ａ.水准管轴不平行于视准轴 Ｂ.圆水准轴不平行于竖轴Ｃ.十字丝横丝不水平 D.以上三者12. 自动安平水准仪的特点是（ ）使视线水平。
Ａ.用安平补偿器代替照准部 Ｂ.用安平补偿器代替管水准器Ｃ.用安平补偿器代替脚螺旋 D.用安平补偿器代替圆水准器13. 转动目镜对光螺旋的目的是（ ）。
3第八章__施工放样
Hi
b
HA
HB
A
B
测设已知高程
馒擅脸青庆废慑懈偿擞挪赖同寒弧笔含羔袍粪凶趟椿比呕卑诵羌那煽账孔3第八章__施工放样 3第八章__施工放样
第二节 施工放样的基本操作
实际工作中，标定放样点的方法较多，可根据工程精度要求及现场条件来具体确定。为了便于操作，一般可标明正负高差。土石方工程一般用木桩来标定放样点高程，或标定在桩顶，或用记号笔画记号于木桩两侧，并标明高程值；混凝土工程一般用油漆标定在混凝土墙壁或模板上；当标定精度要求较高时，宜在待放样高程处埋设如图3-34那样的高度可调标志。放样时调节螺杆可使顶端精确地升降，一直到顶面高程达到设计标高时为止。 1。在顶板测设已知高程
第二节 施工放样的基本操作
（二）高程传递
测设建筑基底高程
a1
b1
HA
A
a2
b2
B
HB
1。当待测设点与已知点高差较大时，可采用悬挂钢尺的方法进行测设。 如图，HA为A点已知高程，HB为B点待测设高程。 钢尺悬挂在支架上，零端向下并挂一重物。 在地面和待测设点位附近安置水准仪，分别读数a1、b1和a2。 由于：HB=HA+a-(b1-a2)-b2，则 b2=HA+a-(b1-a2)-HB。 测设：当尺上读数为b2时，在尺底画出设计高程HB的标志线。
水平角测设一般方法
B
A
β
C
1
C
C
2
在A点安置经纬仪； 盘左，瞄准A点，置水平度盘读数为0°00‘00“； 转动照准部，使水平度盘读数恰好为β值，在视线方向定出C1点； 盘右，重复上述步骤定出C2点； 取C1和C2中点C，则∠BAC即为测设角β。 检核：再测角∠ BAC一测回。
建筑工程测量(第十一章)-工业与民用建筑中的施工测量
③柱的垂直度容许偏差为株高的1/1 000， 且不超过20mm。
2、安装前的准备工作：
①基础杯口顶面弹线和 柱身弹线。
②柱长检查及杯口底面 找平，
柱中心定位线 标高线
H2
L
H1
3、柱子安装时的测量工作
①柱起吊就位: 柱中心线与杯口 定位中心线对齐。
悬挂垂球
2、激光导向法
激光铅垂仪投测中心，每25 cm— 30cm滑浇灌一次混凝土，每次滑 模前后各投测一次。
（适用100m以上烟囱）
接收靶
四、筒体高程测量
用水准仪在烟囱外壁测设 +500cm标志点，弹线一周，
据此用钢尺向上量取。
+500
···········································的测设
1、设计并推算主轴点
矩形控制网 距离指标桩
坐标,确定 距离指标桩； Q° °
D
°
°
°R
2、计算逐点测设数据； °A O° B
B
3、绘制草图； 4、按设计要求测设 。
P° ° °C ° °S
⑧
方法步骤：
①测设 主长轴线AOB；
矩形控制网 距离指标桩
激光铅垂仪 返回
金属网架：由预制钢管构件在现场模台上拼装 焊接而成。
施工方法：现场地面模台上拼接，整体吊升,
立柱
空中旋转就位。 提升杆
如：某金属网架屋顶有 914个不同规格钢球和 9230根16Mn管焊接而 成。上下弦高6m ,平面 直径124.6m 重600多 吨，由36根高26m的砼 柱支撑。
1）推算控制桩P、Q、R、S点
高程传递的方法
高程传递的方法
高程传递的方法有以下几种：
1.直接测量法：通过高程测量仪或水准仪直接测量高程。
2.三角高程法：在一个三角形中，通过测量两个角和一个边长，可以计算出未知边长的长度。
3.延长线法：在地面两点之间拉直线，将绳子和水平线对齐，依次移动直线和绳子，直到找到同一高度的地方。
4.水准传递法：通过在不同高度上设置水平线，利用水准仪测量水平线之间的高度差。
5.光学传递法：将光束从高处射向地面，然后再将光束从低处射向水平面。
通过比较两条光路的长度差，可以推算出高程值。
6.GPS高程法：利用全球定位系统（GPS）接收器，通过精确测量卫星的信号来确定位置和高程。
测量技术在盾构隧道施工中的应用宋旭_1
测量技术在盾构隧道施工中的应用宋旭发布时间：2021-11-22T06:23:07.238Z 来源：基层建设2021年第25期作者：宋旭[导读] 在建筑产品形成过程中，测量工作发挥的作用非常大，从工程设计开始中国水利水电第五工程局二分局四川成都 610200摘要：在建筑产品形成过程中，测量工作发挥的作用非常大，从工程设计开始，一直到竣工测量和运营监测，都必须有测量工作参与。
可以说，建筑产品质量与测量工作密切相关，对企业整体经济效益的提升有很大促进意义。
在地下工程项目建设阶段，测量是不可缺少的关键环节，整个施工过程中完全依赖于测量提供基准。
可以说，若没有测量，盾构施工将寸步难行。
对此，为保证盾构隧道施工能顺利进行，必须强化对测量技术的应用。
关键词：测量技术；盾构隧道施工；应用引言：在社会发展进程深入推进的当下，我国各大城市也进行了大规模的地铁建设。
盾构隧道施工因为不会对地面和周围环境造成太大干扰，工程质量和自动化水平较高，能大幅度节约人力和物力资源，所以在地铁工程中的应用比较广泛。
但是，由于被地面条件的局限，使得盾构姿态测量值经常出现不准确的情况。
对此，为让成型隧道施工质量得到保证，需要科学对测量技术进行利用。
1工程概况土建3工区施工范围为双流机场站（不含）~龙港站（含）线路长约4.18km。
包含：双流机场站~双龙区间风井盾构区间（左线2668.545m，右线2688.394m），双龙区间风井~龙港站盾构区间（左线1458.025m，右线1390.912m）含风井1座，车站1座（龙港站）。
双~龙区间风井为地下三层结构，两端均为始发井，风井总长为130m，标准段宽为27.4m，顶板覆土厚度约为6.28m，底板埋深约32.8m。
西航港客运中心站总长为 466.20m，标准段宽度 27.6m，有效站台长度 186m，顶板覆土约为 3.5~4m，底板埋深约 20.2~30.7m。
2盾构隧道施工测量的内容和关键点分析与常规的施工作业不同，针对盾构隧道施工而言，涵盖的施工内容非常多，具体包括交接桩复测、对控制点进行加密测量、联系测量、盾构初始姿态测量等。
高程基准传递
利用全站仪进行高大建筑物高程基准传递引言随着建筑总高度的升高,误差累积会加大,如何在温差、日照、风载等外界环境因素影响下迅速、准确地完成平面轴线控制、高程传递已成为影响高大建筑施工的首要因素。
目前,建筑工程中施工测量工作一般是将平面和高程分开进行的。
对高大建筑物轴线投测和垂直度的控制测量,在工程施工中已普遍采用“内控法”。
采用“内控法”进行轴线投测,可以满足高大建筑物垂直度 F ≤ H/ 1000 , 总偏差值≤±30mm的要求。
然而,对高大建筑物精密高程传递测量技术的研究却较少。
测量方法与步骤1 平面轴线投测将全站仪安置在室内±0.000楼面某一轴线控制点上,严格对中、整平,然后装上90°弯管目镜;在欲测设轴线楼层的楼板的相应预留孔上放置30cm ×30cm 方形透明毛玻璃板作为标靶;将望远镜固定于竖直角为90°指向天顶,经过调焦,使天顶标靶板成像清晰;仪器操作人员指挥楼上的人员用记号笔将望远镜十字丝交点在标靶板上画点标出,即得到要投测的点位。
为了消除仪器视准轴与竖轴不一致的误差,要将仪器照准部依次旋转90°、80°,270°分别将望远镜十字丝交点在标靶板上画点标定出来,取4 个标点的圆心作为最终的投测点位,并用墨线将其引测出去,投测工作即告完毕。
同法,可将所有需投测的轴线控制点投测完成。
最后丈量相关的尺寸,检查其是否正确。
2 高程传递上述某轴线控制点投测完成后,仪器不动,精确量取仪器高i ,并将望远镜十字丝交点对准最终的投测点位,此时望远镜视准轴即为一条铅垂线。
然后,用记号笔将透明毛玻璃板在楼板上的位置标定出;掀开玻璃板并量取其厚度 d ;量取反射棱镜中心至反射棱镜背面的厚度v ;将反射棱镜的背面中心对准玻璃板上的投测点位,用透明胶带固定好(注意胶带不要覆盖反射棱镜的镜面) 后,再将带有反射棱镜的玻璃板放回原处(反射棱镜在玻璃板的下面) 。
跨海高程基准传递方法及其精度研究
首先计 算长 期验潮 站 的短期平 均海 面与 多年平 均海 面 的差值 ， 也就 是 同步 改正 数 ， 临
时验潮 站 的短期 平均海 面高 加上 同步改 正数 就可 以得 出临时 验潮 站的 长期平 均海 面 。视 两个 站的 多年平 均海 面及短 期平均 海 面高度 一 致 ， 短 期 验潮 站 的 多年 平 均 海面 从 它 的 则 水尺零 点起 算 的高度［ ： ６ ］
ｃｏ ｍ
（ 张 骞 编 辑 ）
第３ １卷
刘 森 波 ， ： 海 高 程 基 准 传 递 方 法 及 其 精 度 研 究 等 跨
６ １
算得 到 的 。虽然 我 国各 海 区之 间的平 均海 面存 在 差异 ， 是 相 近各 验 潮站 之 间 的差 异 并 但 不大， 据统 计每 １０ｋ 距离 差 的平均海 面高 度之 差约 为 １ ｍ 。在潮 汐性 质相 近 的 ０ ｍ ～２ｃ
Ｈ Ｔ — ＨＬ～ ｈ （） ３
由式 （ ） 知 ， 得 出临时验 潮站 的多年 平均 海面 高后 ， ３可 在 只要 与临 时水准 点进行 水准联 测 ，
便可得 出 临时水 准点 Ｔ 的高程 ， 而将 高程 基准 传递 到岛礁 上 。 从
６ ２
海
岸 工
程
第 １ 期
２ ＧＰ Ｓ水 准 法
（． 家海 洋局 第 一 海 洋 研 究 所 ， 东 青 岛 ２ ６ ６ ； １国 山 ６０ １
２ 山东 科 技 大 学 测 绘 科 学 与 工程 学 院 ， 东 青 岛 ２ ６ １ ） ． 山 ６ ５ ０
摘 要 ： 用 ＧＰ 利 Ｓ水 准 法和 同 步改 正 法 实现 了跨 海 高程 基 准 的 传 递 。Ｇ Ｓ传 递 结 果 与 同 步 Ｐ
东南大学《工程测量》期末考试工程测量学部分试题
东南⼤学《⼯程测量》期末考试⼯程测量学部分试题名词解释1．⽔准⾯：将海洋处于静⽌平衡状态时的海⽔⾯或与其平⾏的⽔⾯，称为⽔准⾯。
2．⼤地体：由地球⽔准⾯所包围的地球形体，它代表了地球的⾃然形状和⼤⼩。
3．参考椭球⾯：与⼤地⽔准⾯⾮常接近的能⽤数学⽅程表⽰的旋转椭球体相应的规则曲⾯。
4．绝对⾼程：地⾯点沿铅垂线⾄⼤地⽔准⾯的距离。
5．相对⾼程：地⾯点沿其铅垂线⽅向⾄任意假定的⽔准⾯的距离称为相对⾼程。
6．⾼差：地⾯两点间的绝对⾼程或相对⾼程之差。
7．⾼程测量：确定地⾯点⾼程的测量⼯作。
8．视准轴：物镜光⼼和⼗字丝焦点的连线。
10．⾼差法：根据⾼差推算特定点⾼程的⽅法。
11．⽔平⾓：⽔平⾓就是地⾯上两直线之间的夹⾓在⽔平⾯上的投影。
12．竖直⾓：在竖直⾯内倾斜视线⽅向与⽔平视线⽅向的夹⾓称为竖直⾓。
13．测回法：测⾓的基本⽅法，⽤于两个⽬标⽅向之间⽔平⾓的测量。
14．竖盘读数指标差：正镜观测时，实际的始读数为X=90o+X，倒镜观测时，时读数为0左=270o+X，其差值X称为竖盘指标差。
X0右15．直线定线：当地⾯两点之间的距离⼤于钢尺的⼀个尺段时，就需要在直线⽅向上标定若⼲个分段点，这项⼯作称为直线定线。
17．测量误差：每次对观测对象进⾏得到的数值与观测对象真值之间的差值。
18．系统误差：在⼀定的观测条件下作⼀系列观测时，其符号和⼤⼩均保持不变，或按⼀定规律变化着的误差。
19．偶然误差：在相同的观测条件下，作⼀系列的观测，如果观测误差在⼤⼩和符号上都表现出随机性，即⼤⼩不等，符号不同，但统计分析的结果都具有⼀定的统计规律性，这种误差称为偶然误差。
20．中误差：m=±√[△△]/n,式中，m表⽰中误差，[△△]表⽰⼀组等精度观测误差△i ⾃乘的总和，n表⽰观测数。
21．误差传播定律：阐述观测值中误差与函数中误差之间关系的定律。
22．直线定向：确定直线与标准⽅向之间的⽔平⾓度称为直线定向。
23．⽅位⾓：由标准⽅向的北端起，顺时针⽅向度量⾄某直线的⽔平夹⾓。
施工测量方案
施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。
2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。
二、平面放样测量1、轴线投测。
平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
控制轴线标识示例：2、圆弧控制线放样。
圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。
3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。
三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。
2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。
四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。
在向基坑内引测标高时，首先联测高程控制网点。
经联测确认无误后，方可向基坑内引测所需的标高。
2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。
标高基准点用红油漆标注在基坑侧面上，并标明数据。
3、施工标高点的测设。
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。
施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。
±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。
新手施工员测量放线步骤完整版
新手施工员测量放线步骤完整版民用建筑施工测量的要紧任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。
施工员放线手册2021年8月27一、施工测量前的预备工作〔1〕熟悉设计图纸设计图纸是施工测量的要紧依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并认真核对各设计图纸的有关尺寸。
测设时必须具备以下图纸资料：1〕总平面图 如下图，从总平面图上，能够查取或运算设计建筑物与原有建筑物或测量操纵点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。
2〕建筑平面图 从建筑平面图中，能够查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的差不多资料。
3〕基础平面图 从基础平面图上，能够查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。
4〕基础详图 从基础详图中，能够查取基础立面尺寸和设计标高，这是基础高程测设的依据。
5〕建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，能够查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的要紧依据。
〔2〕现场踏勘 全面了解现场情形，对施工场地上的平面操纵点和水准点进行检核。
已建未建总平面图〔3〕施工场地整理平坦和清理施工场地，以便进行测设工作。
〔4〕制定测设方案依照设计要求、定位条件、现场地势和施工方案等因素，制定测设方案，包括测设方法、测设数据运算和绘制测设略图，如下图。
〔5〕仪器和工具对测设所使用的仪器和工具进行检核。
二、定位和放线1．建筑物的定位建筑物的定位，确实是将建筑物外廓各轴线交点〔简称角桩，即上图中的M、N、P和Q〕测设在地面上，作为基础放样和细部放样的依据。
由于定位条件不同，定位方法也不同，下面介绍依照已有建筑物测设拟建建筑物的方法。
〔1〕如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l得a、b两点，作出标志。
〔2〕在a点安置经纬仪，瞄准b点，并从b沿ab方向量取14.240m 〔因为教学楼的外墙厚370mm，轴线偏里，离外墙皮240mm〕，定出c B D E C A图2建筑物的定位和放线点，作出标志，再连续沿ab方向从c点起量取25.800m，定出d点，作出标志，cd线确实是测设教学楼平面位置的建筑基线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
b2 Ⅱ
a2
HB B
b1 Ⅰ a1
HA
A
ห้องสมุดไป่ตู้
标高传递允许偏差
防潮层抄平：
❖基础砌至±0标高 下一皮砖时，要测高 防潮层标高误差 ±5mm，为保持防 潮层顶面高程与设计 值相等，在基础墙上 相间10m左右和转角 处做防水砂浆灰墩， 用水准仪抄平，其上 表面标高为设计值。
２ 墙体施工测量
（1）、墙体定位
1）、复核龙门板或控制桩的位置。 2）、将轴线测设至基础或防潮层的顶面，并依据墙轴线弹出
墙身边线，并定出洞口位置，检查后将轴线延伸至墙体以红色 三角形标定。
（2）、墙体各部位标高控制
砌体施工中以设在拐角和隔墙处的皮数杆来控制和传递标高。 框架或钢筋混凝土结构柱采用模板控制。 框架或钢筋混凝土结构柱间墙，直接采用画在构件上控制。
皮数杆
说明：使用皮数杆进行 标高控制。如是框架或 钢筋混凝土柱间墙时， 每层皮数杆可直接画在 构件上。
最新版
《施工测设》
备课课件 任务:高程传递
任务:高程传递
能力目标：
基槽标高的测设、垫层中线的测设； 基础标高的控制； 建筑物的高程传递。
知识目标：
建筑物基础施工测量； 墙体施工测量；
1、建筑物基础施工测量
在地面上用白灰放出基础开挖线
一、基槽与基坑抄平
随时用水准仪控制挖槽深度，机械开挖至槽底约30—50cm时在 拐角、变化和侧壁上每隔3--4m 设置水平桩，使木桩表面离槽 底为一固定标高值,用以控制挖槽深度及作为清理槽底和铺设 垫层的依据。
基槽深时用双水准仪、水准尺、钢卷尺来进行。
此外还应在基坑内测设出垫层的高程，即在坑底设置小木桩， 间距2—3米，呈行列式或梅花形排列，使桩顶面恰好等于垫层 的设计高程。如垫层需支模，可直接在模板上标定标高线。
二、垫层中线的测设
用经纬仪或用拉绳挂垂球方法将轴线
投射至垫层上，弹墨线弹出轴中心和 基础边线，校核后方可砌筑。
例：基础施工测量示意图
◆确定开挖边线； ◆控制开挖深度；不得超挖，当基槽挖
到离槽底0.3—0.5m时，用高程放样的方法 在槽壁上钉水平控制桩。
±0.00m
-1.200m
水平控制桩
-1.700m
三、基础标高的控制
砖墙的高度利用基础皮数杆来控制。
混凝土基础通过水准仪在模板上进行控制。
基础面标高的检查，误差±10mm。
（3）、建筑物的轴线投测
常采用悬吊垂球法将轴线 逐层
向上投测，并进行校核。 并在砌二、三层后，用 经纬仪正倒镜取中法按地 面上轴线控制桩投测检查。
3、高层建筑的高程传递
将±0.00 m高程传递，一般用钢尺沿结构外墙、边柱和楼梯间向上竖直量取。
用这种方法传递高程时，一般至少由三处底层标高点向上传递后，再用水准 仪进行检核同一层的几个标高点，其误差应≤±3mm。
