电线、电缆导管和线槽敷设(供电干线)
电线导管、电缆导管和线槽敷设施工操作规程及质量要求
电线导管、电缆导管和线槽敷设施工操作规程及质量要求×××××建筑工程总公司施工技术标准(建筑电气)文件名称:电线导管、电缆导管和线槽敷设施工操作规程及质量要求文件编号:版号:受控号:生效日期:×××××建筑工程总公司×××××建筑工程总公司施工技术标准文件名称:电线导管、电缆导管和线槽敷设施工操作规程及质量要求归口管理部门:文件编号:编制人/日期:版号:审核人/日期:受控号:批准人/日期:生效日期:备注:执行已有文件电线导管、电缆导管和线槽敷设施工操作规程及质量要求本操作规程及质量要求适用于公司承建的电线导管、电缆导管和线槽敷设工程1 施工准备1.1材料要求1.1.1塑料管必须采用阻燃型,管壁厚薄均匀,无变形,并有产品合格证。
1.1.2钢管(或电线管)壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其它管材需预先除锈刷防腐漆(现浇混凝土时,可不刷防腐漆,但应除锈)。
镀锌管或刷过防腐漆的钢管外表层完整无剥落现象,并有产品合格证。
1.1.3金属线槽及其附件:应采用经过镀锌处理的定型产品。
其规格、型号应符合设计要求。
线槽内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象。
1.1.4塑料线槽:由槽底、槽盖及附件组成,它是由难燃型硬聚氯乙烯工程塑料挤压成型,严禁使用非难燃型材料加工。
选用塑料线槽时,应根据设计要求选择规格、型号相应的定型产品。
线槽内外应光滑无棱刺,不应有扭曲、翘边等变形现象。
并有产品合格证。
1.2主要机具1.2.1电锤、手电钻、焊机1.2.2手锤、钢锯、弯簧1.2.3画笔、卷尺、线坠、水平尺1.3作业条件1.3.1配合土建结构施工时,根据砖墙、加气墙弹好的水平线、安装盒、箱与管路。
1.3.2配合土建结构施工时,大模板、滑模板施工混凝土墙,在钢筋绑扎过程中预埋套盒及管路,同时办理隐检。
电线导管、电缆导管和线槽敷设质量验收规范
电线导管、电缆导管和线槽敷设质量验收规范主控项目:一、金属的导管和线槽必须接地(PE)或接零(PEN)可靠,并符合下列规定:1、镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4M㎡2、当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线;当镀锌钢导管采用螺纹连接时连接处的两端用专用接地卡固定跨接接地线;3、金属线槽不作设备的接地导体,当设计无要求时,金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接;4、非镀锌金属线槽间连接板的两端跨接铜芯接地线,镀锌线槽间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓.二、14。
1.2金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm 的钢导管不得套管熔焊连接。
三、14。
1。
3防爆导管不应采用倒扣连接;当连接有困难时,应采用防爆活接头,其接合面应严密。
四、14.1。
4当绝缘导管在砌体上剔槽埋设时,应采用强度等级小于M10的水泥砂浆抹面保护,保护层厚度大于15mm。
一般项目:一、14。
2.1室外埋地敷设的电缆导管,埋深不应小于0.7m。
壁厚小于等于2mm的刚电线导管不应埋设于室外土壤内。
二、14。
2。
2室外导管的管口应设置在盒、箱内。
在落地式配电箱内的管口,箱底无封板的,管口应高出基础面50~80mm.所有管口在穿入电线、电缆后应做密封处理。
由箱式变电所或落地式配电箱引向建筑物的导管,建筑物一侧的导管管口应设在建筑物内。
三、14。
2。
3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径,电缆最小允许弯曲半径,电缆最小允许弯曲半径应符合本规范表12。
2.1-1的规定。
四、14。
2。
4金属导管内外壁应防腐处理;埋设与混凝土内的导管内壁防腐处理,外壁可不防腐处理。
五、14。
2.5室内进入落地式柜、台、箱、盘内的导管管口,应高出柜、台、箱、盘的基础面50~80mm。

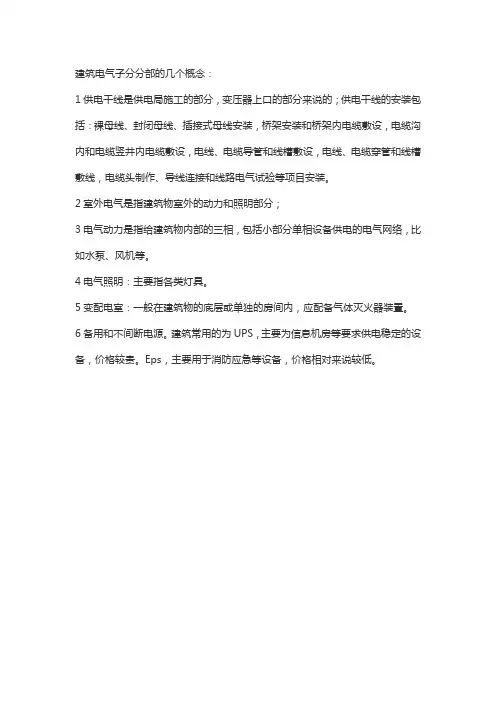

建筑电气子分分部的几个概念
建筑电气子分分部的几个概念:
1供电干线是供电局施工的部分,变压器上口的部分来说的;供电干线的安装包括:裸母线、封闭母线、插接式母线安装,桥架安装和桥架内电缆敷设,电缆沟内和电缆竖井内电缆敷设,电线、电缆导管和线槽敷设,电线、电缆穿管和线槽敷线,电缆头制作、导线连接和线路电气试验等项目安装。
2室外电气是指建筑物室外的动力和照明部分;
3电气动力是指给建筑物内部的三相,包括小部分单相设备供电的电气网络,比如水泵、风机等。
4电气照明:主要指各类灯具。
5变配电室:一般在建筑物的底层或单独的房间内,应配备气体灭火器装置。
6备用和不间断电源。
建筑常用的为UPS,主要为信息机房等要求供电稳定的设备,价格较贵。
Eps,主要用于消防应急等设备,价格相对来说较低。
01电线导管、电缆导管和线槽敷设监理要点
a.依据供电区段和电气线缆竖井的编号来划分一个检验批。
b.高层建筑同一个电气竖井可几个楼层为一个检验批。
3)电气动力安装工程中电线导管、电缆导管分项工程的检验批划分:
a.暗敷设时应与土建工程进度一致,划分一个检验批。
b.明敷设时根据工程量的大小来划分,可分成一个或多个检验批。
3)施工单位应填写“电线导管电缆导管和线槽明敷设检查批质量验收记录”(津资K-D7-8)
(一)电线导管、电缆导管和线槽敷设监理要点
2、绝缘导管(PVC管)敷设工程质量监理要点
依
据
建筑电气工程施工质量验收规范GB50303-2002
建筑工程施工质量验收统一标准GB-50300-2001
已批准的监理规划
事
先
监
控
1.材料设备进场进行审查
1)材料设备进场施工单位应填写“工程材料/构配件/设备报审表报监理进行审查
2)监理审查:
a、查验合格证
b、外观检查:部件齐全,表面光滑,不变形,无扭曲,无锈蚀,无压扁,无表面划伤,涂层完整。
c、金属线槽使用板材,厚度要符合要求
冷轧钢板允许最小厚度
线槽宽度(mm)允许最小厚度(mm)
2.绝缘导管明敷设
应重点检查其垂直度水平度,管间排列平行度距离一致,支架间距、管卡间距是否符合规范要求
观察检查
3.绝缘导管暗敷设
1)应重点检查建筑物、构筑物保护层厚度应大于15mm
2)应重点验收导管连接质量,插接是否着胶,弯曲半径、补偿装置、接线位置是否符合规范要求
3)应重点验收盒(箱)设置正确,固定可靠,管入盒(箱)均加锁口
检查重点为文字数据检查

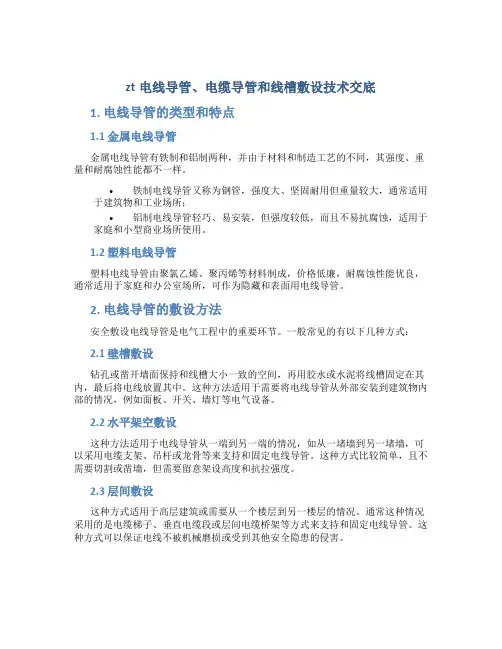

zt电线导管、电缆导管和线槽敷设技术交底
zt电线导管、电缆导管和线槽敷设技术交底1. 电线导管的类型和特点1.1 金属电线导管金属电线导管有铁制和铝制两种,并由于材料和制造工艺的不同,其强度、重量和耐腐蚀性能都不一样。
•铁制电线导管又称为钢管,强度大、坚固耐用但重量较大,通常适用于建筑物和工业场所;•铝制电线导管轻巧、易安装,但强度较低,而且不易抗腐蚀,适用于家庭和小型商业场所使用。
1.2 塑料电线导管塑料电线导管由聚氯乙烯、聚丙烯等材料制成,价格低廉,耐腐蚀性能优良,通常适用于家庭和办公室场所,可作为隐藏和表面用电线导管。
2. 电线导管的敷设方法安全敷设电线导管是电气工程中的重要环节。
一般常见的有以下几种方式:2.1 壁槽敷设钻孔或凿开墙面保持和线槽大小一致的空间,再用胶水或水泥将线槽固定在其内,最后将电线放置其中。
这种方法适用于需要将电线导管从外部安装到建筑物内部的情况,例如面板、开关、墙灯等电气设备。
2.2 水平架空敷设这种方法适用于电线导管从一端到另一端的情况,如从一堵墙到另一堵墙,可以采用电缆支架、吊杆或龙骨等来支持和固定电线导管。
这种方式比较简单,且不需要切割或凿墙,但需要留意架设高度和抗拉强度。
2.3 层间敷设这种方式适用于高层建筑或需要从一个楼层到另一楼层的情况。
通常这种情况采用的是电缆梯子、垂直电缆段或层间电缆桥架等方式来支持和固定电线导管。
这种方式可以保证电线不被机械磨损或受到其他安全隐患的侵害。
3. 电缆导管和线槽3.1 电缆导管电缆导管是为电线或光纤提供保护的一种管道,可分为金属电缆管和非金属电缆管两种。
它们由材料和制造工艺的不同具有不同的强度、重量和耐腐蚀性能。
通常用于隐藏或表面的电线敷设。
•金属电缆管主要由铁和铝制成,适用于建筑物和工业场所等,具有较高的强度和耐腐蚀性能;•非金属电缆管则主要由聚氯乙烯、聚丙烯等材料制成,价格低廉,一般适用于家庭和办公场所。
3.2线槽线槽是一种通用管道,通常由金属和塑料制成,可用于电线、数据电缆、电视线、电话线等的隐藏敷设。
电线电缆导管和线槽敷设敷线
(2)明管、吊顶内、护墙板内管路敷设
(4)桥架、线槽安装
(5)管内穿线
(6)线槽配线
4.2镀锌钢管(电线管)敷设
(1)暗管敷设基本要求
1)敷设于多尘、潮湿场所的电线管路、管口、管子连接处应作密封处理。
2)配制的管路选最近的路线敷设,应减少弯曲,埋入砼或墙体内的管路其表面保护层不小于15mm。
地面引出的管路至自制明配电盘、箱时,可直接焊接在钢支架上;采用定型盘箱时,需在电箱、电盘下侧100~150mm处加稳固支架,将钢管固定在支架上。箱、盒安装应牢固、平整,开孔整齐与管径相吻口,要求一孔一管,不得开长孔。铁制箱、盒严禁用气焊开孔。
(13)管路敷设与连接
1)明配的钢管,管路在2m以上时,偏差值应控制在3mm,全长不得超过管子内径1/2。
(23)焊锡:由锡、铅和锑等元素组合的低熔点(185~260°)合金。焊锡制成条状或丝状。
(24)焊剂:能清涂污物和抑制工件表面氧化物,一般选用焊锡膏。
(25)套管:有铜套管、铝套管、铜铝过渡套管三种,选用时应采用与导线材质、规格相应的套管。
(26)其它辅助材料:铅丝、钢丝、电焊条、防锈漆、机油、水泥、胶粘剂、氧气、乙炔、调和漆等,无过期、变质现象。
(3)吊顶内或护墙板内、管路敷设
1)结构施工时配合土建安装好预埋件。
2)配合装修、吊顶龙骨完毕前定好灯位及电气器具,配合护墙板,装修安装管路和箱、盒。
(4)桥架、线槽安装
1)配合土建的结构施工,预留孔洞、预埋铁和预埋吊杆、吊架等全部完成;
2)顶棚和墙面的喷漆、油漆全部完成;
3)高层建筑竖井内土建湿作业全部完成;
2)剪力墙内配管,管路敷设在两层钢筋中间,垂直方向宜同侧,沿竖向钢筋敷设,水平方向的管路宜沿同侧横向钢筋敷设。
电线导管、电缆导管和线槽敷设
技术负责人
交底人
接受交底人
注:本记录一式两份,一份交给受交底人,一份存档。
五、质量标准:
镀锌钢管的质量、配管的使用场所、配管的品种、规格、质量、配管的连接方法、选用场所必须符合设计要求和施工规范规定。
1)管子敷设应连接紧密,管口光滑,户口齐全,暗配管保护层大于15mm;盒(箱)设置正确,固定可靠,管子在盒(箱)内露出的长度小于5mm,用锁紧螺母固定的管口,管子露出锁紧螺母的螺纹2-4倍。
2、其他材料:接线盒、胶带、对接口、固定铁丝、钉子、胶带等。
二、主要机具:
弯管机、管钳子、管压力钳、钢锯、锯条、卷尺、钳子等。
三、作业条件:
1、暗配管:
应在土建模板支好绑扎一层钢筋之后开始动工,为了施工的方便并在绑扎二层钢筋之前确保完工。
2、明配管:
在确认灯具及电动机等用电设备及仪器位置的情况下进行施工。
四、操作工艺:
1、工艺流程:
熟悉图纸→选管→切断→套丝→炜管→按使用场所刷防腐漆→进行部分管盒连接→配合土建逐层段预埋管盒,管与管盒管与盒箱连接→变形缝处理→接地跨接线焊接
2、管子切断后,管口应挫平、刮光,使管口整齐光滑,当出现马蹄口后应重新切断。管子的弯曲、套丝应符合规范要求,管与配电箱固定时无论使用哪3种护圈帽均要在箱体内外用锁紧螺母固定,露出2-4扣的管口螺纹再拧护帽,管与管之间Φ50及以下采用全丝扣连接,连接管部套丝,两管拧进管接长度不小于管接长度的1/2,使两管端之间吻合。Φ80管将两连接端打喇叭口再进行管与管之间的对口焊接,在焊接前应出去管口毛刺,用气焊加热连接管端部,逐点均匀向外敲打出喇叭口入口对齐,两连接管必须在同一管子轴线上,周围焊严密,保证对口处、管内光滑无夹渣。
电线导管电缆导管和线槽敷线技术交底
凤霞拆迁恢复61#搂电线电缆导管和线槽敷线电气照明安装导线穿管作业常规应有两人操作。
将绝缘导线绑在线管一端的钢丝上,由一人从另一端拉引钢导丝,另一人进行送线。
动作要协调一致,防止硬拉硬送。
1.材料要求(1)管内配线的绝缘导线,其型号、规格、截面必须符合设计要求和国家现行技术标准的规定,所用的导线应有产品质量合格证。
(2)根据技术要求和工艺标准的规定,进出户的导线不允许使用塑料绝缘导线,必须使用橡胶绝缘导线。
(3)导线的分色。
应严格控制线管管口至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色配线。
线路应按色标分色即:L1相为黄色,L2相为绿色,L3相为红色,N(中性线)为淡蓝色,PE(保护线)为绿、黄双色。
(4)导线截面的选择导线内的绝缘导线应严格按设计要求选择,其型号、规格、截面必须满足设计和施工验收规范要求。
根据国家有关规范要求,保护线的截面应注意与相应的相线截面进行配,其导线截面应按下表选择:配线扫管穿带线导线绝缘层剥切放线、线与带线的绑扎口接线路绝缘测试3.配线(1)导线的选择必须符合设计要求,不得随意改变其规格及截面,应保证使用要求。
(2)相线、中性线及保护接地线的颜色应加以区分,中性线为淡蓝色,用黄绿色相间的导线为保护地线。
4.清扫线管凤霞拆迁恢复61#搂电线电缆导管和线槽敷线电气照明安装(1)穿线前,应对管路进行扫管,将管内的异物清扫干净,为穿线做好准备工作。
(2)作业方法。
将布条的两端牢固的绑扎在带线上,进行来回拉动带线,将管内杂物排出。
5.穿带线(1)穿带线之前,应检查管路的走向及箱、盒的位置是否符合设计要求。
(2)带线常规是选用Ф1.2~2.0mm的铁丝,先将铁盒的一端弯成不封口的圆圈,用穿线器将带线穿入管路内,在管路的两端均应留有100~150mm的余量。
(3)当线路较大和转弯处较多时,可在敷设管路之前穿好带线。
6.放线、断线和导线绝缘层剥切(1)放线前应根据施工图对导线的型号、规格进行核对。
电线导管、电缆导管和线槽敷设
电线导管、电缆导管和线槽敷设2020-06-191.1 一般规定1.1.1 电线导管、电缆导管和线槽的规格及型号必须符合设计要求和国家现行的技术标准规定。
1.1.2 敷设电线管路应取最小距离,并减少弯曲,预埋建筑结构内的管子外保护层不应小于15mm。
1.1.3地下暗配线管路,不得穿越设备基础,如必须穿过基础时应加设保护套管保护。
1.1.4导管应符合下列规定:1 按批查验合格证;2 外观检查:钢导管五压扁、内壁光滑。
非镀锌钢导管无严重锈蚀,按制造标准油漆出厂的油漆完整;镀锌钢导管镀层覆盖完整,表面无锈斑;绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标;3 按制造标准现场抽样检测导管的管径、壁厚及均匀度。
对绝缘导管及配件的阻燃性能有异议时,按批抽样送有资质的试验室检测。
1.1.5电线导管、电缆导管和线槽敷设应按下列程序进行:1 除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外,其他场所的非镀锌钢导管内外壁均做防腐处理,经检查确认,才能配管;2 室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认,才能埋设导管;3 现浇混凝土板内配管在底层钢筋绑扎完成,上层钢筋未绑扎前敷设,且检查确认,才能绑扎上层钢筋或浇捣混凝土;4 现浇混凝土墙体内的钢筋网片绑扎完成,门、窗等位置已放线,经检查确认,才能在墙体内配管;5 被隐蔽的接线盒和导管在隐蔽前检查合格,才能隐蔽;6 在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格,才能配管;7 吊顶上的灯位及电器器具位置先放样,且与土建及各专业施工单位商定,才能在吊顶内配管;8 顶棚和墙面的喷浆、油漆或壁纸等基本完成,才能敷设线槽、槽板。
1.1.6 暗线管的弯曲处不得有折皱、凹穴和裂缝,弯扁程度应不大于管外径的10%,弯曲半径应符合以下要求:1 明配线管的弯曲半径,常规不应小于管外径的6倍。
如只有一个弯时,可不小于管外径的4倍。
2 暗配线管弯曲半径,常规不应小于管外径的6倍。
电线导管、电缆导管和线槽敷设质量验收规范
电线导管、电缆导管和线槽敷设质量验收规范主控项目:一、金属的导管和线槽必须接地(PE)或接零(PEN)可靠,并符合下列规定:1、镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4M㎡2、当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线;当镀锌钢导管采用螺纹连接时连接处的两端用专用接地卡固定跨接接地线;3、金属线槽不作设备的接地导体,当设计无要求时,金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接;4、非镀锌金属线槽间连接板的两端跨接铜芯接地线,镀锌线槽间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
二、14.1.2金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
三、14.1.3防爆导管不应采用倒扣连接;当连接有困难时,应采用防爆活接头,其接合面应严密。
四、14.1.4当绝缘导管在砌体上剔槽埋设时,应采用强度等级小于M10的水泥砂浆抹面保护,保护层厚度大于15mm。
一般项目:一、14.2.1室外埋地敷设的电缆导管,埋深不应小于0.7m。
壁厚小于等于2mm的刚电线导管不应埋设于室外土壤内。
二、14.2.2室外导管的管口应设置在盒、箱内。
在落地式配电箱内的管口,箱底无封板的,管口应高出基础面50~80mm。
所有管口在穿入电线、电缆后应做密封处理。
由箱式变电所或落地式配电箱引向建筑物的导管,建筑物一侧的导管管口应设在建筑物内。
三、14.2.3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径,电缆最小允许弯曲半径,电缆最小允许弯曲半径应符合本规范表12.2.1-1的规定。
四、14.2.4金属导管内外壁应防腐处理;埋设与混凝土内的导管内壁防腐处理,外壁可不防腐处理。
五、14.2.5室内进入落地式柜、台、箱、盘内的导管管口,应高出柜、台、箱、盘的基础面50~80mm。
六、14.2.6暗配的导管,埋设深度与建筑物、构筑物表面的距离不应小于15mm;明配的导管应排列整齐,固定点净距均匀,安装牢固;在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm 范围内设有管卡,中间直线段管卡间的最大距离应符合表14.2.6的规定。
电线电缆穿管和线槽敷线安装
电线电缆穿管和线槽敷线<1>主控项目1、三相或单相的交流单芯电缆,不得单独穿于钢导管内。
不同回路、不同电压和交流与直流的电线,不应穿于同一导管内;同一交流回电线应穿于同一金属导管内,且管内电线不得有接头。
同一交流回路要穿在同一金属管内的目的,也是为了防止产生涡流效应。
回路是指同一个控制开关及保护装置引出的线路,包括相线和中性线或直流正、负2根电线,且线路自始端至用电设备器具之间或至下一级配电箱之间不再设置保护装置。
2、爆炸危险环境照明线路的电线和电缆额定电压不得低于750v,且电线必须穿于钢导管内。
3、由于现行这国家标准GB5023.1-5023.7ditIEC227的聚氯乙烯绝缘电缆的额定电压提高为450/750V,故而将电压提高为750V,其余规定与《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257相一致。
<2>一般项目1、电线、电缆穿管前,应清除管内杂物和积水。
管口应有保护措施,不进入接线盒(箱)的垂直管口穿入电线、电缆后,管口应密封。
2、当采用多相供电时,同一建筑物、构筑物的电线绝缘层颜色选择应一致,即保护地线(PE线)应是黄绿相间色,零线用淡蓝色;相线用;A相-黄色、B相-绿色、C相-红色。
电线外护层的颜色不同是为区别其功能不同而设定的,对识别和方便维护检修均有利。
PE 线的颜色是全世界统一的,其他电线的颜色还未一致起来。
要求同一建筑内其不同功能的电线绝缘层颜色有区别是提高服务质量的体现。
3、线槽敷线应符合下列规定:(1)电线在线槽内有一公平余量,不得有接头。
电线按回路编号分段绑扎,绑扎点间应大于2m。
(2)同一回路的相线和零线,敷设于同一金属线槽内;(3)同一电源的不同回抗干扰要求的线路用隔板隔离,或采用屏蔽电线且屏蔽护套一端接地。
为方便识别和检修,对每个回路的线槽内进行分段绑扎;由于线槽内电线有相互交叉和平行紧挨现象,所以要注意有抗电磁干扰要求的线路采取屏蔽和隔离措施。
电线导管、电缆导管和线槽敷设 精品
14 电线导管、电缆导管和线槽敷设14.1 一般规定14.1.1 电线导管、电缆导管和线槽的规格及型号必须符合设计要求和国家现行的技术标准规定。
14.1.2 敷设电线管路应取最小距离,并减少弯曲,预埋建筑结构内的管子外保护层不应小于15mm。
14.1.3 地下暗配线管路,不得穿越设备基础,如必须穿过基础时应加设保护套管保护。
14.1.4 导管应符合下列规定:1 按批查验合格证;2 外观检查:钢导管五压扁、内壁光滑。
非镀锌钢导管无严重锈蚀,按制造标准油漆出厂的油漆完整;镀锌钢导管镀层覆盖完整,表面无锈斑;绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标;3 按制造标准现场抽样检测导管的管径、壁厚及均匀度。
对绝缘导管及配件的阻燃性能有异议时,按批抽样送有资质的试验室检测。
14.1.5 电线导管、电缆导管和线槽敷设应按下列程序进行:1 除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外,其他场所的非镀锌钢导管内外壁均做防腐处理,经检查确认,才能配管;2 室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认,才能埋设导管;3 现浇混凝土板内配管在底层钢筋绑扎完成,上层钢筋未绑扎前敷设,且检查确认,才能绑扎上层钢筋或浇捣混凝土;4 现浇混凝土墙体内的钢筋网片绑扎完成,门、窗等位置已放线,经检查确认,才能在墙体内配管;5 被隐蔽的接线盒和导管在隐蔽前检查合格,才能隐蔽;6 在梁、板、柱等部位明配管的导管套管、埋件、支架等检查合格,才能配管;7 吊顶上的灯位及电器器具位置先放样,且与土建及各专业施工单位商定,才能在吊顶内配管;8 顶棚和墙面的喷浆、油漆或壁纸等基本完成,才能敷设线槽、槽板。
14.1.6 暗线管的弯曲处不得有折皱、凹穴和裂缝,弯扁程度应不大于管外径的10%,弯曲半径应符合以下要求:1 明配线管的弯曲半径,常规不应小于管外径的6倍。
如只有一个弯时,可不小于管外径的4倍。
2 暗配线管弯曲半径,常规不应小于管外径的6倍。
电线导管、电缆导管和线槽敷设
电线导管、电缆导管和线槽敷设电线导管、电缆导管和线槽敷设1.材料(设备)质量监理电线导管、电缆导管和线槽敷设材料(设备)质量要求及进场验收监理要点见表。
2.施工监理巡视内容(1)电线导管、电缆导管和线槽敷设1)暗配管要沿最近线路敷设,尽量减少弯曲,埋地管路不宜穿过设备基础,如要穿过建筑物基础时,应加保护管保护,埋入墙或混凝土内的导管,离表面的净距不应小于15mm;暗配管管口出地坪不应低于200ram;应尽量减少交叉,如交叉时,大口径管应放在小口径管下面,成排暗配管间距应大于或等于25mm;进入落地式配电箱柜的管路排列应整齐,管口应高出基础面50mm~80mm。
材料(设备)质量监理项目监理要点质量要求导管(1)外观要求:钢导管无压扁,内壁光滑;非镀锌钢导管无严重锈蚀,按制造标准油漆出厂的油漆完整;镀锌钢导管镀层覆盖完整、表面无锈斑;绝缘导管及配件不碎裂,表面有阻燃标记和制造厂标。
(2)按制造标准现场抽样检测导管的管径、壁厚及均匀度。
对绝缘导体及配件的阻燃性能有异议时,按批抽样送有资质的试验室检测导管与(1)电缆线槽应有产品合格证,其表面光滑、部件齐全、不变形。
(2)薄壁钢管(电线管)通常用于室内干燥场所吊顶、夹板墙内敷设,也可暗敷于墙体及混凝土内。
(3)厚壁钢管(黑铁管)用于室外场所明敷和在机械载重场所进行暗敷,也可经防腐处理后直接埋入土中。
镀锌管通常使用在室外和防爆场所(厚壁无缝管),也可线槽在腐蚀性的土层中暗敷。
(4)硬塑料管适用于室内有酸、碱等腐蚀性介质的场所的明敷,也可敷设于混凝土内。
明配的硬塑料管在穿过楼板等易受机械损伤的地方,应有钢管保护;埋于地面内的硬塑料管,露出地面易受机械损伤部位,也应用钢管保护。
硬塑料管不准高温、高热的场所(如锅炉房),也不应在易受损伤的场所敷设。
(5)半硬塑料管只适用于6层及6层以下和一般民用建筑的照明工程。
应敷设在预制混凝土楼板间的缝隙中;从上到下垂直敷设时,应暗敷在预留的砖缝中,并用水泥砂浆抹平,砂浆厚度不小于15mm,半硬塑料管不得敷设在楼板平面上,也不理在吊顶护墙夹层及板条墙内敷设。
电线导管、电缆导管、线槽敷设质量管控要点
电线导管、电缆导管、线槽敷设质量管控要点1、金属的导管和线槽必须接地(PE)或接零(PEN)可靠并符合下列规定:1)镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4mm2。
2)当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线(跨接接地的直径不得小于6mm;镀锌钢导管螺纹连接时,连接处的两端用专用接地卡固定跨接接地线。
3)金属线槽不作设备的接地导体,当设计无要求时,金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接。
4)非镀锌金属线槽间连接板的两端跨接铜芯接地线,镀锌线槽间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
5)50V以下安全电压配线金属钢管、线槽可不做跨接接地线。
2、金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
3、钢管进入箱盒Φ50及以下必须锁紧螺母固定,露出锁紧螺母的丝扣为2~3扣;Φ63及以上可以“点焊”固定,管口露出箱盒内壁3~5mm,焊后应补刷防腐漆及面漆。
4、防爆导管不应采用倒扣连接;当连接有困难时,应采用防爆活接头,其接合面应严密。
5、当绝缘导管在砌体剔槽埋设时,应采用强度等级不小于M10的水泥砂浆抹面保护,保护层厚度大于15mm。
6、室外埋地敷设的电缆导管,埋设深度不应小于0.7m。
壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。
7、室外导管的管口应设置在盒、箱内。
在落地式配电箱内的管口,箱底无封板的,管口应高出基础面50~80mm。
所有管口在穿入电线、电缆后应做密封处理。
由箱式变电所或落地式配电箱引向建筑物的导管,建筑物一侧的导管管口应设在建筑物内。
8、电缆管不应有穿孔裂缝和显著的凹凸不平,内壁应光滑,金属电缆管不应有严重锈蚀,硬质塑料管不得用在温度过高或过低的场所。
管口光滑无毛刺和尖锐棱角,呈喇叭口形,进室内应里高外低,应有不小于0.1%排水坡度。
电线电缆导管和线槽敷设 ppt课件
a AL1 b
A
监理控制:盒、 箱坐标和标高,
隐蔽验收
水平位置看平面图,标高参照图例和图集
ppt课件
4.1 暗敷配管 9
4.1.5固定盒、 箱灌浆
先稳定盒、箱,然后灌浆, 要求砂浆饱满、平整牢固。 现浇混凝土楼板,将盒子 堵好随底板钢筋固定牢
监理控制:盒、 箱牢固程度,表
面平整度
箱固定和 线管入箱
先确定箱盒位置,根据墙梁轴线和尺寸,弹出 十字线,将堵好的盒子固定牢然后敷管。两个 以上盒子时,要拉直线。管进入盒子的长度要 适宜,管路每隔1m左右用绑扎丝绑扎牢。
管路过线盒设置原则: 管路无弯时30m;有一 个弯时20m;有二个弯 时15m;有三个弯时8m
监理控制:管路牢固度, 接头密封程度,线管保 护层厚度不小于15mm
ppt课件
1
金
电线、
属
电缆导管
材
和线槽简料Fra bibliotek单来说就
是起到保
线 槽
护线缆的
作用的工 程材料。
非 金
属
材
料
ppt课件
2
金 属 材 料
电 线 导 管
非 金 属 材 料
ppt课件
3
施工图纸
法律法规
监理合同
监理依据
施工合同
业主指令
当地规章
采购合同
ppt课件
4
准备 工作
技术 人员 机械 材料 方法 环境
线盒固定 灌浆中
线盒灌浆 后
预埋线盒 固定
ppt课件
4.1 暗敷配管 10
4.1.6
砌体上管 路连接
钢管和塑料管连接应使用 配套管件,
监理控制:管路牢固度, 接头密封程度,线管保 护层厚度不小于15mm, 横平竖直
