ZDJ9转辙机维修作业指导书
ZD(J)9型电动转辙机使用说明书资料
伸出位
通过上图可以看出，ZD（J）9型转辙机有着安全可靠的内锁功能，在两个终点位置时锁块在推板套和锁闭铁的共同作用下实现了转辙机对道岔的锁闭。
2.2.2 表示原理
ZD(J)9型系列电动转辙机的表示功能的完成是由动作板、接点座组成、表示杆共同完成的。
1.推板套动作的同时，安装在推板套上的动作板随着推板套一起运动
1.动作板2.速动片3.起动片4.压簧5.滚轮6.动接点轴
2．动作板开始运动后，动作板滑动面一端的斜面推动与起动片联结的滚轮，切断表示，同时接通下一转换方向的动作接点；当动作到位时候，滚轮从动作板滑动面落下，动作接点断开，同时表示接点接通，给出道岔表示。在这一过程中，滚轮通过左右支架的作用，使锁闭柱（检查柱）抬起或落入锁闭（表示杆）槽内，达到检测道岔状态的作用。
2.2工作原理
2.2.1整机工作原理
下图为转辙机的传动原理图，具体工作原理为：
1.电动机接通电源后，电机上的小齿轮通过齿轮箱中的传动齿轮进行两级减速把动力传递到摩擦联结器的齿轮上。
2．通过摩擦联结器中的内外摩擦片的摩擦作用，齿轮的旋转运动传递到滚珠丝杠上。滚珠丝杠把传动齿轮的旋转运动转与丝杠联结的推板套的水平运动。
4. 外形及安装尺寸
5. 安装与调试
5.1 安装
5.2 调试
6.转辙机的维护
6.1 定期检查项目
6.2转辙机的润滑
7.附件与易损件
7.1转辙机随机附件
7.2 辙机易损易耗件
8. 包装、运输与贮存
9. 售后服务
1. 概述
1.1 转辙机的特点
ZD(J)9系列电动转辙机使用说明书--14版
2.1 主要用途及适用范围 ............................................................................................................. 1 2.2 整机订货型号及含义 ............................................................................................................. 2 2.3 品种规格 ................................................................................................................................. 2 2.4 转辙机工作的环境条件 .............................................................................

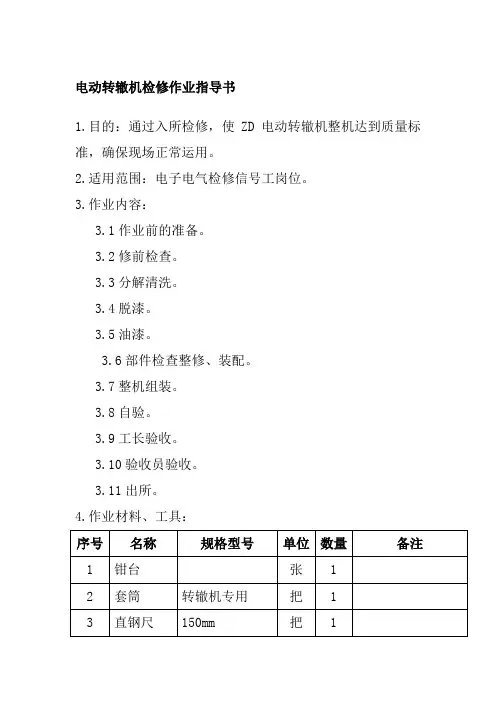

电动转辙机检修作业指导书
电动转辙机检修作业指导书
1.目的：通过入所检修，使ZD电动转辙机整机达到质量标准，确保现场正常运用。
2.适用范围：电子电气检修信号工岗位。
3.作业内容：
3.1作业前的准备。
3.2修前检查。
3.3分解清洗。
3.4脱漆。
3.5油漆。
3.6部件检查整修、装配。
3.7整机组装。
3.8自验。
3.9工长验收。
3.10验收员验收。
3.11出所。
4.作业材料、工具：
5.检修作业程序
6.作业安全注意事项：
6.1.检修气动元件时，注意先放尽余气。
6.2搬运转辙机时注意安全，不准用手伸入安装孔搬运。
6.3测试工作要正确使用仪表。
6.4严禁把手伸入各种销孔。
6.5严格执行八严禁制度。

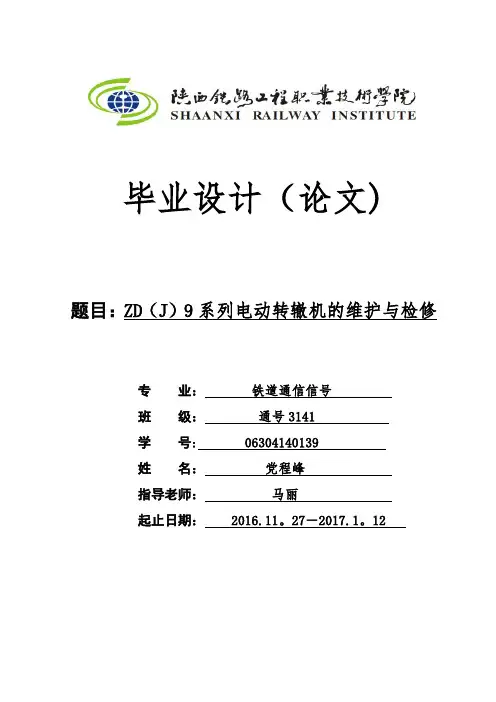

ZD9系列电动转辙机 维护及检修技术要求
毕业设计（论文) 题目：ZD（J）9系列电动转辙机的维护与检修专业：铁道通信信号班级：通号3141学号: 06304140139姓名：党程峰指导老师：马丽起止日期：2016.11。
27－2017.1。
12诚信承诺本毕业设计（论文）是本人独立完成，没有任何抄袭行为,如有不实，一经查出,本人自愿承担一切后果。
承诺人:2016年11月28日陕西铁路工程职业技术学院毕业设计(论文）总成绩评定表不填写.摘要ZD9系列电动转辙机是目前用量最大的转辙机之一,它的用途是改变道岔的开通方向，锁闭道岔，反映道岔的位置状态.ZD9系列转辙机行车速度大于120KM/h的线路上的道岔采用外锁闭装置应具备内锁闭功能；低于120KM/h线路上的道岔可采用内锁闭功能的转辙机。
它可以单机牵引道岔，也可以通过系列中不同型号转辙机的相互匹配实现双机牵引道岔，从而满足不同的道岔需求。
在这片设计中,主要针对ZD9系列转辙机的类型及组成及各部分作用,技术指标及传动原理，调试和日常维护工作，安装及技术要求，维护常见故障及解决方案.关键字:ZD9系列电动转辙机维护及检修技术要求I目录绪论 (1)第一章转辙机 (2)1。
1转辙机的作用 (2)1。
2转辙机的技术要求 (2)1.3转辙机的分类 (4)1。
3.1按动作能源和传动方式分类 (4)1。
3。
2按供电电源种类 (4)1。
3.3按锁闭道岔的方式 (4)1。
3.4按动作速度分类 (4)1.3.5按是否可挤 (4)1.4转辙机的组成 (4)1.5转辙机主要部件作用 (4)1。
5。
1电动机 (5)1。
5.1。
1直流电动机的正装和反装 (5)1.5.1.2电气参数 (5)1.5。
2减速器 (5)1.5.3传动装置 (5)1.5.3。
1启动片 (5)1。
5。
3。
2主轴 (5)1。
5。
4转换锁闭装置 (5)1.5.5自动开闭器 (5)1.5.6表示杆 (6)1。
5.6。
1表示杆的组成 (6)1.5.6。
2缺口调整 (6)1。
ZD(J)9型电动转辙机使用说明书资料
ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。
它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵引，安装时，既能角钢安装，又能托板安装。
1.2 型号组成及表示意义1.3 使用环境及适用范围1.3.1 使用环境ZD （J ）9系列电动转辙机能在下列条件下可靠地工作：大气压力 不低于70 kPa （海拔高度不超过3000m ）周围空气温度 -40 ～ +70°C空气相对湿度 不大于90%（25°C ） 振 动 ≤21 g 周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。
1.3.2. 适用范围ZD （J ）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。
另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。
ZD （J ）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。
1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。
ZDJ9转辙机维修作业指导书
ZDJ9转辙机维修作业指导书Q/HDYJ-SS-Ⅲ-13-023-2015·B0-L4⽬录1⽬的 ........................................................ - 1 -适⽤范围2.................................................... - 1 -引⽤⽂件.................................................... -3 1 -记录表单 .................................................... -4 1 -作业对象5.................................................... - 1 -⼈员组织6.................................................... - 1 -⼯器具及物料 ................................................ 7- 2 -作业准备.................................................... 8- 3 -安全防护 .................................................... 9- 3 -10作业步骤 .................................................... - 4 -11外锁闭转辙机检修作业 ........................................ - 4 -12内锁闭转辙机检修作业 ....................................... - 20 -13作业收尾................................................... - 28 -附录A ZDJ9转辙机检修数据测试记录卡............................ - 29 -附录B 变更记录................................................ - 30 -附加说明....................................................... - 31 -1 / 32Q/HDYJ-SS-Ⅲ-13-023-2015·B0-L44号线转辙机维修作业指导书1⽬的为了对ZDJ9型电动转辙机（包括内锁和外锁）⽉检和年检⼯作提供作业指导，特制订本作业指导书。
zdj9转辙机维修作业指导书word资料33页
目录1目的........................................................ - 1 -2适用范围.................................................... - 1 -3引用文件.................................................... - 1 -4记录表单.................................................... - 1 -5作业对象.................................................... - 1 -6人员组织.................................................... - 1 -7工器具及物料................................................ - 2 -8作业准备.................................................... - 3 -9安全防护.................................................... - 3 -10作业步骤.................................................... - 4 -11外锁闭转辙机检修作业........................................ - 4 -12内锁闭转辙机检修作业....................................... - 20 -13作业收尾................................................... - 28 -附录A ZDJ9转辙机检修数据测试记录卡............................ - 29 -附录B 变更记录................................................ - 30 -附加说明....................................................... - 31 -4号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。
ZD(J)9转辙机说明书
2.1.1结构及传动原理2.1.1.1转辙机的结构设计ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。
转辙机整体及部件图转辙机分解图电机减速器组成中的电机可根据需要直接更换成交流或者直流电机，更换方便；主要传动部件滚珠丝杠寿命长、传动效率高；摩擦联结器采用片式粉末冶金摩擦方式，在正常的维护下可以保证转换力的稳定；接点座和锁闭铁根据转辙机安装的牵引点位置不同分可挤型和不可挤型，静接点片采用铍青铜片，动接点环为铜钨合金，耐磨损、使用寿命长。
接线端子采用德国WAGO专用端子，电气性能稳定可靠。
机盖采用热镀锌，防锈能力强。
1、电动机接通电源后，电机上的小齿轮通过齿轮箱中的传动齿轮进行两级减速把动力传递到摩擦联结器的齿轮上。
2、通过摩擦联结器中的内外摩擦片的摩擦作用，齿轮的旋转运动传递到滚珠丝杠上。
滚珠丝杠把传动齿轮的旋转运动转与丝杠联结的推板套的水平运动。
3、推板套水平运动，推动安装在动作杆上的锁块，在锁闭铁的辅助下使动作杆水平运动，完成道岔的锁闭功能。
推板套、动作杆、锁块、锁闭铁运动关系简图通过上图可以看出，ZD（J）9型转辙机有着安全可靠的内锁功能，在两个终点位置时锁块在推板套和锁闭铁的共同作用下实现了转辙机对道岔的锁闭。
2.1.1.2.2转辙机表示原理ZD(J)9型系列电动转辙机的表示功能的完成是由动作板、接点座组成、表示杆共同完成的。
1、推板套动作的同时，安装在推板套上的动作板随着推板套一起运动1.动作板2.速动片3. 起动片4.压簧5. 滚轮6. 动接点轴2、动作板开始运动后，动作板滑动面一端的斜面推动与起动片联结的滚轮，切断表示，同时接通下一转换方向的动作接点；当动作到位时候，滚轮从动作板滑动面落下，动作接点断开，同时表示接点接通，给出道岔表示。
在这一过程中，滚轮通过左右支架的作用，使锁闭柱（检查柱）抬起或落入锁闭（表示杆）槽内，达到检测道岔状态的作用。
车辆段ZD(J)9转辙机季检作业指导书
5.动作板、动作杆等活动部位检查：滚轮在动作板上应灵活滚动；动作板上的速动片动作灵活，当道岔转换到位时，启动片尖端离开速动片时，锁块应快速切断动作接点；动作杆上的燕尾锁块动作灵活，无卡阻；锁闭铁无旷动、无变形，正常操动无移位；各固定螺母和螺丝紧固，齐全，无损伤。
6.电机减速、摩擦连接器及滚珠丝杠：各部件齐全、无磨损，安装牢固；电机减速器输出轴转动灵活；滚珠丝杠安装良好，横向、纵向无旷动；推板套与丝杠配合良好，与机座的侧滑动面、底滑动面无明显磨痕。
4.开口检查
1.第一连接杆T型铁中心线处斥离尖轨与基本轨之间距离为152mm±2mm。
5.道岔操动试验
1.动作过程平稳。标准：无卡阻、无异常声音。
-
若干
油壶 (机油)
-
1壶
手套
-
1双/人
铁丝、扎带
-
若干
接点擦拭布
-
若干
毛刷
-
2把
安全要点
作业前
1、施工负责人到室内与车站值班员共同办理请点手续，经OCC行调批准，并与车站值班员共同确认给点后方可作业。
作业中
2、到达设备作业区先接通手持台与室内进行联系，确认作业地点。
3、施工负责人必须在作业区域前后50m道床中心设置红闪灯，方可作业。
3.道岔密贴检查。标准：2mm锁闭；4mm不锁闭。
车辆段ZD（J）9转辙机季检作业指导书
作业性质：季检
编号：
设备编号：
作业项目：车辆段ZD（J）9转辙机季检作业
作业条件
1.召开班前会，明确施工范围、内容、人员分工以及注意事项。
电务段ZD型电动转辙机入所检修作业指导书
电务段ZD型电动转辙机入所检修作业指导书1 电机检修1.1检修作业准备1.1.1组织开展安全预判及安全讲话，落实安全措施。
1.1.2工具准备：套筒、螺丝刀、锤、铜棒、剪刀、克丝钳、尖嘴、铜套、样冲、扳手。
剥线钳、橡皮锤、尖铲、组合锉、烙铁、万用表、扒齿器、兆欧表等。
1.1.3工装设备：电机测试台、轴承拆卸台、碳刷研磨器、烘箱、打标机、砂轮机等。
1.2 检修作业流程做到一预检预测、二分解检修、三组装试验、四验收入库。
1.2.1预检预测五项内容：一目测各部齐全、有无损伤，碳刷磨耗是否超标。
二转动齿轮，检查动作是否异常，有无卡阻、异音现象。
三测量各部电阻、绝缘。
四检查转子与机体配合情况、碳刷磨损情况。
五编号记录检查结果。
1.2.2二分解检修：分解、拆卸各零部件，清洗、检查，发现不符合标准的应更换。
1.2.3三组装试验：一整机安装调整，二烘箱绝缘处理，三上台测试。
1.2.4四验收入库：一目测直观检查，二手动转动试验，三测试电阻、绝缘，四填写检修卡片，五交验收员验收合格后办理入库。
2 电动转辙机入所检修2.1检修作业准备2.1.1组织开展安全预判及安全讲话，落实安全措施。
2.1.2工具准备：量具、仪表、材料：吊车、专用小车、压力机、卸轴器、各类样板、MF14万用表、游标卡尺、塞尺、钢板尺、测力计、铜棒、手锯、手锤、手摇把、电转机钥匙、弹簧钳、移位接触器试验垫片、测力计、钢丝刷、毛刷、砂轮片、油石、剪刀、样冲、錾子、划针、铰刀、丝锥、扳牙、螺丝刀、扳手、棘轮扳手、套筒、克丝钳、偏口钳、尖嘴钳、长嘴钳、组合锉。
2.1.3工装设备：移位接触器试验台、减速器试验台、电动转辙机试验台、打标机、喷砂机(火碱池)、砂轮机等。
2.1.4准备电动转辙机入所检修卡片。
2.2 检修作业流程做到一预检预测、二分解检修、三组装试验、四验收入库。
2.2.1预检预测2项内容一目测各部齐全、有无损伤，裂纹；核对各部件编号。
二摇动转辙机，检查动作是否异常，记录检查中发现的问题。
地铁5号线转辙机维修作业指导书
地铁5号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。
2适用范围适用设施保障部信号专业对ZDJ9型电动转辙机的维护检修工作。
3引用文件《信号系统维修安全细则(A0)》《信号系统维修细则(A0)》《4号线信号系统维修规程(B0)》《ZD(J)9-A220/2.5K电动转辙机维护手册》《ZD(J)9-B150/4.5K电动转辙机维护手册》《ZDJ9-170/4.0K电动转辙机维护手册》4记录表单具体记录表单详见以下附录：附录A ZDJ9转辙机检修测试记录卡5作业对象本指导书的作业对象为ZDJ9型电动转辙机，具体如下：电动机、减速器、摩擦联接器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆、外锁闭装置及安装装置等。
6人员组织表1 ZDJ9型电动转辙机维修作业人员组织- 1 -7工器具及物料表2 ZDJ9型电动转辙机维修作业工器具表3 ZDJ9型电动转辙机(外锁)维修作业物料- 2 -表4 ZDJ9型电动转辙机（内锁）维修作业物料8作业准备8.1施工负责人在施工前应召开工作内容交底会，明确每位施工人员的工作内容与职责。
8.2施工负责人确认工器具和作业物料携带齐全，并检查每位施工人员劳保防护用品佩戴齐全。
8.3施工开始前，施工负责人凭施工负责人证或其他运营公司在特定时期要求证件及凭证到车站控制室、车辆段(停车场)控制室（DCC）等场所办理施工登记手续。
9安全防护在维修工作开始前，施工负责人应强调以下安全措施：9.1严格执行“三不动”、“三不离”、“三预想”、“七严禁”等基本安全制度。
9.2严格按作业指导书开展作业。
9.3作业开始前，需将地线接上。
9.4在检修过程中安全接点应始终保证可靠断开，严禁将手和脚放入尖轨与基本轨间的活动部位。
9.5所有对设备和线缆的操作都必须在可视的条件下进行。
根据实际情况，施工负责人向施工人员布置其他安全措施，然后在《工作日志》中填写。
ZD(J)9型电动转辙机使用说明书
ZD(J)9型电动转辙机使用说明书中国铁路通信信号总公司天津铁路信号工厂目录1. 概述1.1 转辙机的特点1.2 型号组成及表示意义1.3 使用环境及适用范围1.4 主要技术指标2.结构特征和工作原理2.1结构特征2.2工作原理3.技术特性3.1交流系列电动转辙机主要技术参数3.2 直流系列电动转辙机主要技术参数4. 外形及安装尺寸5. 安装与调试5.1 安装5.2 调试6.转辙机的维护6.1 定期检查项目6.2转辙机的润滑7.附件与易损件7.1 转辙机随机附件7.2 辙机易损易耗件8. 包装、运输与贮存9. 售后服务1. 概述1.1 转辙机的特点ZD（J）9型系列电动转辙机是一种能适应交、直流电源的新型转辙机。
它有着安全可靠的机内锁闭功能，因此既可适用于联动内锁道岔，又可适用于分动外锁道岔，既适用于单点牵引，又适用于多点牵大气压力不低于70 kPa（海拔高度不超过3000m）周围空气温度 -40 ～ +70°C空气相对湿度不大于90%（25°C）振动≤21 g周围无引起爆炸危险，足以腐蚀金属以及破坏绝缘的有害气体或导电尘埃。
1.3.2. 适用范围ZD（J）9系列电动转辙机有交流和直流两种类型，可适用不同的供电种类。
另外，还能满足转换不同类型的道岔的要求，比如单机牵引、双机牵引、多点牵引等，既可适用与普通道岔转换，又可适用于提速道岔以及正在建设的客运专线道岔转换的使用要求。
ZD（J）9系列电动转辙机根据所安装的牵引点不同分为可挤型、不可挤型。
1.3.2. 转辙机专门设计有安全开关，维护时，安全开关打开，不经人工恢复转辙机不能动作2.结构特征和工作原理2.1结构特征ZD(J)9电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。
下图为转辙机整体及部件图。
辙机的外形图见下图及各部分组成转辙机的分解图动作杆转辙机主要零部件外形图电机减速器 机盖滚珠丝杠副 摩擦连接器接点组接点组 电机减速器盖左右锁闭杆SF2衬垫推板套及丝杠副 摩擦联接器 端盖方孔套 防护管接线端子挤脱柱挤脱器锁闭杆安全开关组安全开关组9 左右锁闭杆(表示杆)7可挤型锁闭铁不可挤型锁闭铁在以上的主要零部件中，电机减速器组成中的电机可根据需要直接更换成交流或者直流电机，更换方便；主要传动部件滚珠丝杠寿命长、传动效率高；摩擦联结器采用片式粉末冶金摩擦方式，在正常的维护下可以保证转换力的稳定；接点座和锁闭铁根据转辙机安装的牵引点位置不同分可挤型和不可挤型，静接点片采用铍青铜片，动接点环为铜钨合金，耐磨损、使用寿命长。
ZDJ9转辙机维修作业指导书要点
目录1目的........................................................ - 1 -2适用范围.................................................... - 1 -3引用文件.................................................... - 1 -4记录表单.................................................... - 1 -5作业对象.................................................... - 1 -6人员组织.................................................... - 1 -7工器具及物料................................................ - 2 -8作业准备.................................................... - 3 -9安全防护.................................................... - 3 -10作业步骤.................................................... - 4 -11外锁闭转辙机检修作业........................................ - 4 -12内锁闭转辙机检修作业....................................... - 20 -13作业收尾................................................... - 28 -附录A ZDJ9转辙机检修数据测试记录卡............................ - 29 -附录B 变更记录................................................ - 30 -附加说明....................................................... - 31 -4号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。
ZDJ9电动转辙机检修作业指导书
ZDJ9型电动转辙机检修作业指导书集中检修作业指导书目的对ZDJ9-K电动转辙机的检修作业、电特性参数、测试、试验进行了详细说明，便于指导检修作业，提高ZDJ9-K电动转辙机检修质量，达到可靠运用的目的。
适用范围ZDJ9-K电动转辙机检修作业检修周期按《普速铁路信号维修管理实施细则》周期作业条件 1.按规定准备工具、材料齐全；2.按规定办理并携带相关手续；3.室内环境卫生防尘、防潮良好。
安全风险 1.正确使用、穿戴劳动保护用品；2.设备放置作业车上必须加装固定安全销；3.严格执行联劳协作工作要求；4.作业完毕后，检查各部螺丝紧固，开口销开口合格，油润良好；5.工具材料清点齐全。
防控措施1.作业中注意人身安全；2.精检細修，按标准执行；3.检修作业中按操作规程执行，时刻卡控质量安全关；4.作业完毕后，坚决执行“三级”验收制度。
作业工具工具：螺丝刀、电工刀、活口扳手、呆扳手、尖嘴钳、斜口钳、克丝钳、锉刀、套筒、钢卷尺、钢锯、手锤、扁铲、转辙机内特性测试仪、检修专用工具等。
材料：棉纱、砂纸、油脂等ZDJ9电动转辙机检修作业程序及标准流程作业项目作业内容、标准及图示检修入所日常检修前，对被检修转辙机通过内外观检查，预测预判，针对可能存在的问题，提出检修要求。
准备内外观检查转辙机有无摔伤，检查信息认真做好记录！点前会明确检修作业负责人、作业人员、作业时间、地点、检修要求和安全注意事项；按照分工由工区当日负责人盯控。
作业人员清楚、标准明确！宣誓有害作业戴口罩，重点作业要盯控；同起同落防伤害，按章操作是关键。
工具、材料准备清点按照作业项目，检修人员对工具材料用品进行清点。
准备兆欧表、转辙机内特性测试仪！作业盯控1.作业前：了解作业人员的身体状况，精神状态，作业人员是否清楚作业内容以及准备工作是否完备。
2.作业中：盯控作业人员是否清楚作业标准且作业标准执行到位，作业质量是否达到质量标准要求，作业过程中发现质量问题及设备缺陷是否及时记录并克服，。
ZDJ9电动转辙机技术手册(中文)
ZD(J)9型电动转辙机使用说明书ZD(J)9型动转辙机使用说明书1．概述ZD(J)9型电动转辙机可用来转换各种铁路道岔的尖轨、心轨和道岔的外锁闭装置。
ZD(J)9型电动转辙机能满足以下要求：★有速动开关检测尖轨或心轨的终端位置；★转换道岔；★有保持道岔尖轨和心轨在密贴位置的锁闭装置；锁块锁闭铁★道岔在挤岔后有切断表示的功能。
竖顶杆水平顶杆转辙机采用滚珠丝杠减锁闭铁速，具有高效率特点。
电机采用三相交流380V 电源，因此电缆单芯控制距离长，交流电机比直流电机故障少。
接点系统采用铍青铜静接点组和铜钨合金动接点环。
伸出杆件用镀铬防锈，伸出处用聚乙烯堵孔圈和油毛毡防尘圈支承和防尘。
转动和滑动面均用SF2复合材料衬套和衬垫，因此转辙机的维护工作量小。
停电或维护中需要手动转换时，可以转动手动开关轴，切断安全开关的接点后插入手摇把，就可以手动转换转辙机。
为了满足用户在大修改造中节省投资，派生有ZD9型直流系列电动转辙机。
2． 产品结构和动作原理转辙机的外形图见下图，安装尺寸见附图1。
转辙机的结构如下（参见附图2）。
转辙机由底壳1、热涂锌的盖2、电机减速器3、摩擦连接器4。
滚珠丝杠接点组 电机减速器盖动作杆 左右锁闭杆SF2衬垫 推板套及丝杠副 摩擦联接器 端盖方孔套 防护管副5、动作杆6、左右锁闭杆(表示杆)7、接点组8、安全开关组9、挤脱器10和接线端子11等组成。
底壳1电机减速器 3 热涂锌的盖2滚珠丝杠副 5 摩擦连接器4接点组 8 动作杆6挤脱器 10 接线端子11锁闭杆7安全开关组安全开关组9 左右锁闭杆(表示杆)7转辙机的动作原理见附图3。
电机1上装有减速器2，电机的驱动力矩经减速器减速后传动摩擦连接器3，摩擦连接器内两面烧结有铜基摩擦材料的内摩擦片通过花键传动滚珠丝杠副的滚珠丝杠4，将旋转运动转换成为滚珠丝杠母5的直线运动。
在滚珠丝杠母外套有推板套，推动动作杆10上的锁块6，在锁闭铁7的作用下，形成了转辙机的解锁、转换和锁闭动程。
ZDJ9系列道岔转换设备巡检、检修作业指导书
ZDJ9系列道岔转换设备巡检作业指导书1 适用范围及主题内容本作业指导书适用于ZDJ9系列道岔转换设备巡检工作。
本作业指导书规定了ZDJ9系列道岔转换设备巡检作业程序、项目、内容及技术标准。
2 作业目的检查设备运用状况，发现隐患并克服设备缺点，确保运用质量符合技术标准。
3 作业流程图4 巡检作业程序、项目、内容及技术标准4.1 作业前准备4.1.1 召开作业准备会，工长布置巡检任务，明确作业地点、任务、作业人和防护人,集中学习相关文件要求；4.1.2 组织开展安全预想，由安全员布置劳动和行车安全针对性措施；4.1.3 工具材料准备：联络、照明工具（试验良好）、手锤、扳手、克丝钳、机油、棉纱等,4.1.4 严格执行工具、材料、劳保用品清点制度，确认反光标志良好。
逐项填写《工具、材料检查登记表》；4.1.5 穿着防护服、绝缘鞋。
4.2 登记联系4.2.1驻站联络员佩带《驻站联络员》标志，携带上岗证，按图定“天窗”时间提前40分钟，到达应急行车值班室，按照高铁维修有关制度和批准的维修作业计划、项目、内容在《行车设备检查登记簿》（运统－46）内登记；4.2.2经车务值守人员签认后，驻站联络员向作业人员传达天窗作业上道命令；4.2.3作业人员接到室内联络员作业命令号后，人员方可进入防护网，上道作业。
4.2.4 驻站联络员在值台联系过程中执行高铁巡检作业卡控制度，随时和作业人员保持联系，掌握工作进度。
注意事项：巡检作业前，作业人员应与驻站联络员互试联络工具，点毕前30分钟。
要提醒作业人员。
4.3 外部检查4.3.1外观检查4.3.1.1箱盒无破损，箱盒盖密封螺丝紧固齐全良好，蛇管固定良好、加锁装置齐全；4.3.1.2基础安装支架螺丝紧固，基础硬化台面整洁、无破损，无杂物;箱盒倾斜度不超过10mm，排水良好；4.3.1.3各部螺栓油润、紧固、满帽、干净；4.3.1.4设备名称及定位标志清晰正确；4.3.1.5设备无外界干扰和异状，尖轨和基本轨间无异物；4.3.1.6道岔密贴状态良好，尖轨、基本轨肥边不得影响道岔密贴。
ZDJ9道岔检修作业指导书
ZDJ9道岔检修作业指导书1.目的：通过信号工的检修，对ZD（J）9道岔的电气和机械性能按作业标准进行检查后，确保在一定的时间周期内，ZD（J）9道岔各项性能符合符合行车安全的要求。
2.适用范围：车站与区间信号工岗位。
3.作业内容：3.1检查道岔密贴和肥边情况，各部件无破损，尖轨、基本轨、心轨、翼轨竖切部分无肥边，尖轨无离隙、翘头、拱背。
3.2检查安装装置有无损伤。
3.3检查表示杆是否变形（错位/张口），缺口有无变化。
3.4检查设备有无外界干扰，检查加锁装置是否良好。
3.5检查箱盒是否有破损、漏水，防尘罩安装良好。
3.6检查基础无破损，粉饰良好。
3.7检查外部螺栓是否松动，开口销是否齐全、标准；引入管安装良好。
3.8基础面、设备外部清扫、注油。
3.9滑床板清扫、涂油。
3.10扳动试验。
3.11安装装置及各连接杆绝缘检查。
3.12表示杆及转辙机动作杆与锁闭杆、连接杆油润良好，无锈蚀。
3.13转辙机动作杆与锁闭杆、连接杆在一条直线上，锁闭杆与锁框不别劲。
3.14锁钩锁闭良好，不别劲。
锁钩、锁钩连接轴、锁闭杆及锁闭铁应保持清洁、油润，无锈蚀，锁钩与锁钩连接轴横向滑动良好，机外各部注油、润滑。
4.作业材料、工具：5.检修作业程序：6.作业安全注意事项：6.1驻站防护员上岗时，应佩戴防护员臂章，严禁从事与防护无关的其他工作。
驻站防护员应在室外作业人员出发前到岗，并与安全防护员和作业人员试验通信工具良好，防护员在上道作业前应相互校核时钟。
作业人员出发后应随时预报列车运行情况，确保作业人员途中安全。
6.2驻站防护员在担当值台防护期间，必须掌握室外各组作业地点和内容，应随时与车站值班员保持联系，准确掌握列车运行情况，及时向安全防护员和作业人员预告（三预告）列车邻站闭塞、邻站出发和列车达到距作业点规定的防护距离。
当列车到达距作业点规定的防护距离时，立即通知安全防护员要求作业人员下道避车，在列车通过作业点前仍需随时向安全防护员和作业人员通报列车运行情况。
ZDJ9道岔检修作业指导书
ZDJ9道岔检修作业指导书
1.目的：通过信号工的检修，对ZD（J）9道岔的电气和机械性能按作业标准进行检查后，确保在一定的时间周期内，ZD（J）9道岔各项性能符合符合行车安全的要求。
2.适用范围：车站与区间信号工岗位。
3.作业内容：
3.1检查道岔密贴和肥边情况，各部件无破损，尖轨、基本轨、心轨、翼轨竖切部分无肥边，尖轨无离隙、翘头、拱背。
3.2检查安装装置有无损伤。
3.3检查表示杆是否变形（错位/张口），缺口有无变化。
3.4检查设备有无外界干扰，检查加锁装置是否良好。
3.5检查箱盒是否有破损、漏水，防尘罩安装良好。
3.6检查基础无破损，粉饰良好。
3.7检查外部螺栓是否松动，开口销是否齐全、标准；引入管安装良好。
3.8基础面、设备外部清扫、注油。
3.9滑床板清扫、涂油。
3.10扳动试验。
3.11安装装置及各连接杆绝缘检查。
3.12表示杆及转辙机动作杆与锁闭杆、连接杆油润良好，无锈蚀。
3.13转辙机动作杆与锁闭杆、连接杆在一条直线上，锁闭杆与锁框不别劲。
3.14锁钩锁闭良好，不别劲。
锁钩、锁钩连接轴、锁闭杆及锁闭铁应保持清洁、油润，无锈蚀，锁钩与锁钩连接轴横向滑动良好，机外各部注油、润滑。
4.作业材料、工具：
5.检修作业程序：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1目的 ......................................................................................... - 1 -2适用范围................................................................................... - 1 -3引用文件................................................................................... - 1 -4记录表单................................................................................... - 1 -5作业对象................................................................................... - 1 -6人员组织................................................................................... - 2 -7工器具及物料............................................................................. - 2 -8作业准备................................................................................... - 4 -9安全防护................................................................................... - 4 -10作业步骤................................................................................... - 6 -11外锁闭转辙机检修作业 ................................................................ - 6 -12内锁闭转辙机检修作业 .............................................................. - 22 -13作业收尾................................................................................. - 31 -附录A ZDJ9转辙机检修数据测试记录卡 .......................................... - 32 -附录B 变更记录............................................................................ - 33 -附加说明....................................................................................... - 34 -4号线转辙机维修作业指导书1目的为了对ZDJ9型电动转辙机（包括内锁和外锁）月检和年检工作提供作业指导，特制订本作业指导书。
2适用范围适用杭州地铁4号线设施保障部信号专业对ZDJ9型电动转辙机的维护检修工作。
3引用文件《信号系统维修安全细则(A0)》《信号系统维修细则(A0)》《4号线信号系统维修规程(B0)》《ZD(J)9-A220/2.5K电动转辙机维护手册》《ZD(J)9-B150/4.5K电动转辙机维护手册》《ZDJ9-170/4.0K电动转辙机维护手册》4记录表单具体记录表单详见以下附录：附录A ZDJ9转辙机检修测试记录卡5作业对象本指导书的作业对象为ZDJ9型电动转辙机，具体如下：电动机、减速器、摩擦联接器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆、外锁闭装置及安装装置等。
6人员组织表1 ZDJ9型电动转辙机维修作业人员组织7工器具及物料表2 ZDJ9型电动转辙机维修作业工器具表3 ZDJ9型电动转辙机(外锁)维修作业物料表4 ZDJ9型电动转辙机（内锁）维修作业物料8作业准备8.1施工负责人在施工前应召开工作内容交底会，明确每位施工人员的工作内容与职责。
8.2施工负责人确认工器具和作业物料携带齐全，并检查每位施工人员劳保防护用品佩戴齐全。
8.3施工开始前，施工负责人凭施工负责人证或其他运营公司在特定时期要求证件及凭证到车站控制室、车辆段(停车场)控制室（DCC）等场所办理施工登记手续。
9安全防护在维修工作开始前，施工负责人应强调以下安全措施：9.1严格执行“三不动”、“三不离”、“三预想”、“七严禁”等基本安全制度。
9.2严格按作业指导书开展作业。
9.3作业开始前，需将地线接上。
9.4在检修过程中安全接点应始终保证可靠断开，严禁将手和脚放入尖轨与基本轨间的活动部位。
9.5所有对设备和线缆的操作都必须在可视的条件下进行。
根据实际情况，施工负责人向施工人员布置其他安全措施，然后在《工作日志》中填写。
10作业步骤11外锁闭转辙机检修作业作业周期作业项目方法工器具技术要求潜在危险或危害描述预防措施备注序号内容图示半月检1.检修内容与月检一致适用于终端站折返道岔月检 1. 道岔电缆箱盒内外部检查目测电缆箱盒无裂纹，油饰、加锁良好，蛇管完好不脱落，各部螺丝紧固；箱盒基础无影响强度的裂纹，倾斜度不得超过10mm；信号电缆不外露；各部螺栓紧固、油润。
配线整齐，无断股损伤，螺母垫片齐全紧固，防松标记齐全；三串三并整流堆、电阻安装牢固；端子及电缆去向铭牌标记清晰齐全；箱盒内整洁，封堵绝缘胶无龟裂，无废孔；盘根作用良好，不进水、灰。
2.转辙机外部检查目测道岔编号及定位标记清晰；转辙机机壳无裂损、油饰完好，蛇管完好不脱落，加锁良好；固定螺丝紧固、油润。
3.安装装置、杆件检查目测、直尺测量以及各部清扫直尺角钢安装平顺、牢固，固定螺栓紧固，无老伤裂纹，无锈蚀；各类杆件与基本轨垂线偏移量不大于10mm，穿越轨底的各种杆件距轨底的净距离应大于10mm；表示杆的销、孔旷量应不大于0.5mm，其它杆件销、孔的旷量应不大于1mm；附有绝缘的各类杆件、销孔等的绝缘应装设完整；各部螺栓齐全、不松动，开口销齐全，劈开角度应大于60度，两臂劈开角度应基本一致；锁闭框下部两侧的限位螺钉应有效插入锁闭杆两侧导向槽内，不得松脱，锁钩与锁闭杆接触的摩擦面及运动范围内无异物；表示拉杆的接头与尖端铁的连接应牢固、不松动，锁钩轴销不弯曲、轴向滑动效果良好；锁闭铁、锁钩与锁闭杆接触的摩擦面及运动范围内应保持清洁、油润、无锈蚀、无砂尘，无异物，运动灵活，无卡阻；道岔密贴状态良好，结合部无病害（尖轨、基本轨的竖切部分无肥边；尖轨爬行不超过20mm；滑床板和尖轨间隙适当，尖轨无翘头、吊空；滑床板无断裂、手指伸入销子孔或缺口相互监督提醒缺油等）；各部清扫、注油。
4.转辙机内部检修目测机盖开闭自如，防水、防尘性能良好，机内无杂物、无污垢、无锈蚀；自动开闭器、挤脱器、电机减速器、摩擦联接器、遮断器、接线端子等安装牢固，防松标记完好；机内配线整齐，线头无断股损伤，无混电可能，各配线端子螺丝紧固。
5.自动开闭器检查目测、直尺测量绝缘座安装牢固、无裂纹，接点座不松动、不破损，接点片和接点环无严重磨损，辅助片作用良好；动接点在静接点片内的接触深度不小于4mm，手扳动接点其摆动量不大于3.5mm，动接点与静接点座间隙不小于3mm；滚轮落下前，动接点在静接点内有窜动时，应保证接点接触深度不小于2mm；6.遮断器检查目测安全接点是否接触良好接点座安装牢固、不破裂，接点接触良好，且接触深度大于4mm；安全接点断开距离大于2ｍｍ，非人工恢复不得接通电源；遮断器开关作用良好，在插入手摇把时应可靠断开，非经人工恢复不得接通电路；锁装置良好；活动部分适当注润滑油。
7.传动装置检查目测摩擦联接器上传动齿轮与摩擦联接器相连处无油脂，以免渗入摩擦联接器中，影响摩擦性能；手转动内齿轮，应动作灵活，无卡阻现象或忽轻忽重现象；齿轮无碰伤及毛刺，如有磨损进行更换；减速器外壳无裂痕和碰伤，各螺栓无脱扣现象；表示杆平、正、直，无锈蚀；动作杆的轴向和圆周方向的晃动量均不得大于0.5mm；滚珠丝杠的表面无机械损伤，滚珠丝杠沿轴向的窜动量不能大于1mm，检修时如发现轴套与滚珠丝杠不能同步转动，说明滚珠丝杠与轴套已经脱离，要及时更换。
滚珠丝杠的轴承在转动过程中不应有异响。
8.电动机检查目测、手动检查电机机壳无裂纹；电机引线无破损；9.插接件检查目测、手动检查接线端子安装牢固，线把绑扎良好；插接件插接固定良好。
10.电气测试钳形电流表测量电压测试:动作电压为交流380V±10%电流测试:动作电流应控制在2A及其以下，大于2A要进行整治。
11.开程检查调整用直尺测量斥离尖轨连接铁中间位置到基本轨垂直距离开程第一牵引点在160mm±3mm，第二牵引点开程在84mm±3mm手脚伸入尖轨和基本轨之间相互监督提醒12.手摇转辙机检查听、手动检查慢速手摇转辙机，感受道岔阻力和转换力大小，要求阻力小，应与额定转换力有较大的差距，有足够的余量，各杆件连接要平顺，无鳖卡现象，在解锁时无明显反弹；听转换过程中的声音，无明显异响；在密贴前瞬间观察密贴情况，密贴时尖轨直线部分与基本轨同时接触，无尖轨尖部或腰部先接触现象。
13.密贴检查调整用4MM锤在锁闭杆中心线夹在尖轨与基本轨中间测试定/反位检查4MM不落槽，2MM落槽；道岔尖轨密贴良好、无反弹，各牵引点密贴调整适度，扳动平顺。
手脚伸入尖轨和基本轨之间14.缺口间隙调整目测表示杆在定/反位时缺口间隙检查（锁闭）柱与表示杆检查块缺口间隙：第一牵引点锁闭杆锁闭表示缺口与锁闭柱的间隙为每侧2±0.5mm，第二牵引点表示杆内检查块与检查柱的间隙为每侧4±0.5mm，调整完成后与室内道岔监测设备进行核对。
如不符合要求，则需要调整。
15.道岔监测设备摄像头安装检查手动、目测安装牢固，无松动16.安装装置绝缘清扫外观卫生清扫。
检查17.地线检查目测地线无绝缘破损、裂纹、老化、脱落、断痕、断股及磨损现象；接头无锈蚀、打火痕迹。
