200HRS-150型数显氏硬度计操作规程
数显布氏硬度计操作规程
数显布氏硬度计操作规程数显布氏硬度计是一种常用的测量材料硬度的仪器，它通过测量材料在受到一定力量作用时产生的弹性回弹程度来判断其硬度。
为了正确有效地使用数显布氏硬度计，有必要了解其操作规程。
以下是一份关于数显布氏硬度计操作的规程，详细介绍了使用前的准备工作、操作步骤以及测量后的处理等内容。
一、使用前的准备工作1.确保数显布氏硬度计所在的实验室环境干净整洁，并保持较为恒定的温度和湿度。
2.检查数显布氏硬度计的外观是否完整，包括仪器的外壳、显示屏、控制按钮等部分。
3.检查硬度计的电源是否正常连接，并确保电源电压符合设备要求。
4.检查硬度计之前的标准块是否完好，如果有损坏或过期的标准块应及时更换。
5.打开数显布氏硬度计的电源开关，等待一段时间使其稳定工作。
二、操作步骤1.将待测样品放置在硬度计的测量台上，注意样品的表面应是平整、清洁的。
2.根据样品的材料类型和预估的硬度范围，选择合适的试验力和试验压头。
3.调节试验力的大小，在试验力调节钮上选择所需的试验力值，然后将压头轻轻置于样品表面。
4.确保压头与样品表面正常接触，并按下控制按钮开始测量。
5.观察数显布氏硬度计的显示屏，待显示数值稳定后，记录下硬度数值作为测量结果。
6.如果需要测量多个位置的硬度值，应该移动硬度计的位置，并在每个位置上进行重复测量。
7.完成测量后，将试验头提起，并将样品从测量台上移开。
三、其他注意事项1.在使用过程中，不要施加超过试验力的力量，以免损坏硬度计和样品。
2.每次测量前都要确保试验压头的表面是干净、整洁的，并进行必要的清洁和校准。
3.如果测量不准确，可以尝试重新测量或更换试验头。
4.注意防止和避免试验头与样品之间的外力干扰，以免影响测量结果的准确性。
5.测量后，及时关闭数显布氏硬度计的电源开关，并进行必要的维护和清洁工作。
综上所述，正确使用数显布氏硬度计需要严格遵守操作规程。
只有熟悉仪器的使用方法和注意事项，合理进行样品的准备、测量操作，才能获得准确可靠的硬度测试结果，提高实验的科学性和可信度。
HR-150A型维氏硬度计操作规程
HR-150A型维氏硬度计操作规程1. 引言本操作规程适用于HR-150A型维氏硬度计使用，旨在提供正确的操作指导，确保测试结果的准确性。
操作人员在使用HR-150A 型维氏硬度计前，应详细了解并严格遵守以下规程。
2. 准备工作在进行硬度测试之前，进行以下准备工作：- 确保HR-150A型维氏硬度计已正确连接电源，并开启电源开关。
- 在硬度计上安装合适的硬度计头。
- 清洁被测试物体的表面，确保表面无油污和其他杂质。
- 将被测试物体放置在平整、稳定的测试台上。
3. 操作步骤按照以下步骤进行硬度测试：1. 打开HR-150A型维氏硬度计的测速开关，使之处于工作状态。
2. 选择合适的测试力大小（例如HRA、HRB或HRC）。
3. 将硬度计头轻轻放置在被测试物体的表面上，确保与表面接触，并保持一定的测试时间（通常为几秒钟）。
4. 释放测试力，使硬度计头离开被测试物体表面。
5. 观察硬度计显示屏上的测量结果，记录测试值。
6. 按照需要，可以进行多次测试并取平均值。
4. 注意事项在使用HR-150A型维氏硬度计时，需要注意以下事项：- 避免使用过大的测试力，以免对被测试物体造成损伤。
- 在测试过程中，确保硬度计头与被测试物体的表面保持良好的接触。
- 在每次测试之前，检查硬度计头的磨损情况，如有损坏或磨损应及时更换。
- 在使用完毕后，关闭HR-150A型维氏硬度计的电源开关，并做好仪器的保养工作。
5. 结论本操作规程详细介绍了HR-150A型维氏硬度计的使用方法和注意事项，操作人员在进行硬度测试时应严格按照规程进行，以确保测试结果的准确性和仪器的正常运行。
如有任何疑问或问题，应及时咨询相关专业人员。

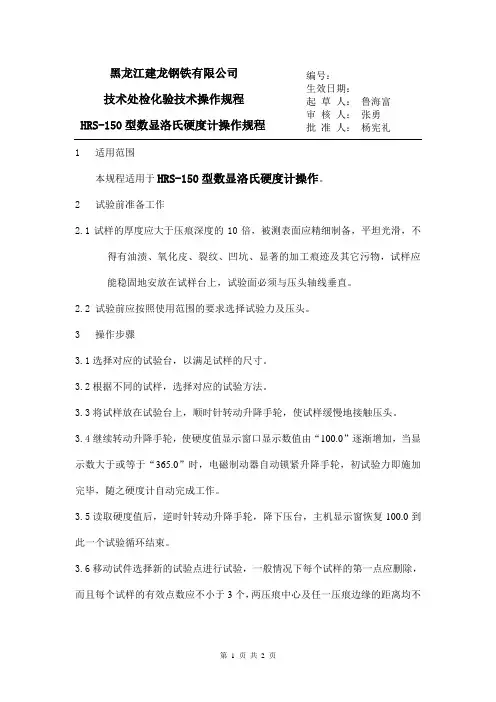

HRS-150型电子数显洛氏硬度计操作规程
1 适用范围本规程适用于HRS-150型数显洛氏硬度计操作。
2 试验前准备工作2.1试样的厚度应大于压痕深度的10倍，被测表面应精细制备，平坦光滑，不得有油渍、氧化皮、裂纹、凹坑、显著的加工痕迹及其它污物，试样应能稳固地安放在试样台上，试验面必须与压头轴线垂直。
2.2 试验前应按照使用范围的要求选择试验力及压头。
3 操作步骤3.1选择对应的试验台，以满足试样的尺寸。
3.2根据不同的试样，选择对应的试验方法。
3.3将试样放在试验台上，顺时针转动升降手轮，使试样缓慢地接触压头。
3.4继续转动升降手轮，使硬度值显示窗口显示数值由“100.0”逐渐增加，当显示数大于或等于“365.0”时，电磁制动器自动锁紧升降手轮，初试验力即施加完毕，随之硬度计自动完成工作。
3.5读取硬度值后，逆时针转动升降手轮，降下压台，主机显示窗恢复100.0到此一个试验循环结束。
3.6移动试件选择新的试验点进行试验，一般情况下每个试样的第一点应删除，而且每个试样的有效点数应不小于3个，两压痕中心及任一压痕边缘的距离均不编号：得小于3mm，移动试样重复上述的操作步骤，进行第二，三。
点的试验。
3.7 但接着进行第二、三。
个零件试验时，如果试验条件相同，不用重新予置，可接着进行试验。
3.8关闭电源结束试验。
4 安全操作4.1 操作前，劳保用品穿戴齐全。
4.2 电子布氏硬度计仅用作布氏硬度检测专用，不得做其他用途。
4.3 检查电子布氏硬度计各部件及安全装置是否安全可靠，电器工作是否正常。
4.4电子布氏硬度计运转时工作人员不许测量，不许离开工作岗位。
4.5 工作完毕后，关闭电源，卫生清扫干净，工件摆放整齐。
5 维护规程5.1硬度计检查至少每月一次，检查用不少于5种标准硬度块测定。
5.2硬度计使用完毕，压头应用纱布擦拭干净，钢球压头必须涂上少许无酸性的钟表油，以防腐蚀。
5.3 各种试台的工作面均用纱布擦拭干净后，涂上少许无酸性钟表油，其余部位不许随意加油。
HRS-150数显洛氏硬度计使用说明
CATCHER Technology Co., Ltd.
8
硬度计的使用
附表3 附表
CATCHER Technology Co., Ltd.
9
硬度计的使用
附表3 附表
CATCHER Technology Co., Ltd.
10
硬度计的使用
2. 硬度计的操作顺序 2-1 测试 测试HRC标准硬度块，按表 选择试验力 标准硬度块， 选择试验力1471N（150kg）和金刚石压头。顺时针转动 标准硬度块 按表1选择试验力 （ ）和金刚石压头。 变荷手轮，确定总试验力。 变荷手轮，确定总试验力。 2-2 把压头朝主轴孔中推进，贴紧支承面，将压头柄缺口平面对着螺钉，压头止紧螺钉略微 把压头朝主轴孔中推进，贴紧支承面，将压头柄缺口平面对着螺钉， 拧紧，然后将HRC硬度块置于试台上。 硬度块置于试台上。 拧紧，然后将 硬度块置于试台上 2-3 在主菜单“修改”选项中选择 在主菜单“修改”选项中选择HRC。 。 2-4 再选择测试硬度的换算标尺和保荷时间。 再选择测试硬度的换算标尺和保荷时间。 2-5 旋轮顺时针转动，升降螺杆上升，应使试件缓慢无冲击地与压头接触，直至硬度计显示 旋轮顺时针转动，升降螺杆上升，应使试件缓慢无冲击地与压头接触， 之间时， 。（当试台上升速度过快 在570~610之间时，此时试台停止上升，硬度计自动加试验力。（当试台上升速度过快，显 之间时 此时试台停止上升，硬度计自动加试验力。（当试台上升速度过快， 示值超过610时，蜂鸣器长响，提示操作错误，应下降试台，改换时间位置再测试）。 示值超过 时 蜂鸣器长响，提示操作错误，应下降试台，改换时间位置再测试）。 2-6 自动加试验力，保持时间为 秒，此时秒数倒计时，从5~0，时间到电机转动，自动卸除 自动加试验力，保持时间为5秒 此时秒数倒计时， ，时间到电机转动， 试验力，蜂鸣器声响，读取显示屏的硬度测试值。注意：加卸试验力时，严禁转动变荷手轮， 试验力， 蜂鸣器声响，读取显示屏的硬度测试值。 注意： 加卸试验力时， 严禁转动变荷手轮， 如用力旋转会使内部齿轮错位，试验力出现混乱。 如用力旋转会使内部齿轮错位，试验力出现混乱。 2-7 反向旋转旋轮，试台下降，更换试件测试点，重复上述操作。 反向旋转旋轮，试台下降，更换试件测试点，重复上述操作。 2-8 在每个试件上的测试点不少于五点（第一点不计）。对大批量零件检验，测点可适当减 在每个试件上的测试点不少于五点（第一点不计）。对大批量零件检验， ）。对大批量零件检验 少。 2-9 光标移至“打印”键，按OK键，打印输出。 光标移至“打印” 键 打印输出。
HR-150D型电动洛氏硬度计操作规程
HR-150D型电动洛氏硬度计操作规程
1.安装试台和压头。
2.接通电源并将电源打开，指示灯亮。
3.在操作前应先转动变荷手轮予选好所需负荷值。
4.在试台上放置一个试样，转动升降手轮，升降丝杠上升，使试样接
近压头，此时应不附带冲击地使压头和试样接触，并顶起主轴至测量指示器的大指针转动2圈，小指针从“黑”点到“红”点，试样即获得初负荷。
5.获得初附荷的动作应一次完成，中间不应有停顿现象。
6.获得初负荷后。
测量指示器的大指针应处于铅垂方向左右5个HR
刻度的范围内。
若超出此范围应重复一次操作过程。
7.转动指示器调零旋钮，使指示器刻度盘上的“0”（或“B”）点对准
大指针。
8.按下启动按钮，硬度计即自行加荷、延时、卸荷后，指示器大指针
指示出洛氏硬度测量值。
9.在前几次的操作过程中，调整负荷保持时间调节旋钮至要求。
对于
HR-150G型洛氏硬度计，还要调整缓冲器调节旋钮至要求。
10.完成一次测量后，逆时针旋转手轮，降下升降丝杠。
11.实验结束后，关闭电源。
HR-150A型洛氏硬度计操作指南
HR-150A型洛氏硬度计操作指南
1. 简介
HR-150A型洛氏硬度计是一种常用的硬度测量仪器，用于测量材料的硬度。
本操作指南将介绍HR-150A型洛氏硬度计的基本操作步骤。
2. 操作步骤
步骤1：准备工作
1. 将洛氏硬度计放置在稳定的水平台上。
2. 将测试样品放置在硬度计的测试台上，确保样品与测试台接触紧密。
步骤2：调节刻度盘
1. 轻轻旋转刻度盘，将示值指针调整到刻度盘的初始位置。
2. 根据测试的要求，调整刻度盘以使示值指针达到所需的测试范围。
步骤3：进行测试
1. 使用测试杆轻轻按下测试样品表面，确保测试杆与样品的表面垂直。
2. 小心观察示值指针，待示值稳定后记录下当前示值。
3. 根据需要，可以重复测试以确保准确性。
3. 注意事项
- 在操作洛氏硬度计时，应遵循以下注意事项：
- 确保测试样品表面清洁，免除杂质对测试结果的影响。
- 确保测试杆与测试样品的表面垂直接触。
- 注意示值指针的稳定性，等待示值稳定后再记录。
- 避免过大或过小的测试力，以免影响测试结果的准确性。
- 定期检查和校准洛氏硬度计，以确保其准确性。
4. 总结
通过本操作指南，您应该能够熟练地操作HR-150A型洛氏硬度计。
请务必遵循注意事项，并遵守正确的操作步骤，以获得准确的测试结果。
HRS-150L数显洛氏硬度计使用说明书(PPT 29页)
2021/3/23
6
附表1
2021/3/23
77
附表2
2021/3/23
8
3
硬度计的结构及安装
3.1 硬度计的外形结构（图2）
2021/3/23
图2 外形结构图
1.上盖 2.后盖 3.显示屏 4.压头止紧螺钉 5.压头 6.试台 7.升降螺杆 8.旋轮 9.变荷手轮 10.RS-232插口 11.打印机 12.电源插座 13.保险丝 14.开关
27
7.硬度计常见故障排除 硬度计发生故障时，应与有关单位联系进行修复，一般常
见故障可自行解决（附表5）。
现象 开机时，显示 屏不亮 开机时，按键 失灵
升降螺杆卡住
可能原因
1 电源不通2 保险丝熔断
仪器处于非工作状态
升降螺杆间的配合间隙很 小，细小的线头或污垢可 能卡住
排除方法
1 检查电源线是否导通。2 取出附件箱内的保险 丝更换。
3.修改——按
键移动光标于修改键处，按OK键，屏幕
显示“修改项目”（如图7），按
键，上下移动光标
+ - 可进行选择 ，保荷时间和日期按
来改变数字，选择
好后再按OK键，主屏幕回到自己所需的操作界面。
洛氏硬度计标尺的选择，共 12个标尺可选
各硬度之间的硬度换算 总试验力保荷时间按的选择
修改年、月、日、时
旋轮
23
6.自动加试验力，保持时间为5秒，此时秒数倒计时，从5~0， 时间到电机转动，自动卸除试验力，蜂鸣器声响，读取显示屏 的硬度测试值。注意：加卸试验力时，严禁转动变荷手轮，如
用力旋转会使内部齿轮错位，试验力出现混乱。 7.反向旋转旋轮(8)，试台下降(6)，更换试件测试点，重复上 述操作。 8.在每个试件上的测试点不少于五点（第一点不计）。对大批 量零件检验，测点可适当减少。 9.光标移至“打印”键，按OK键，打印输出。
HRC-150型洛氏硬度计操作规程
A/O
DR/G-08-2000 HRC-150型洛氏硬度计操作规程
1、交换手柄转到需要的位置，以选择合适的主载荷。
2、试件放置在工作台上旋转手轮使工作台缓慢上升，顶起压头，到指示器的小指针指
到“红”点位置，大指针在C（B）处（稍差一些不超过5°，可以转动读数盘调整对准）为止。
3、将加载手柄向加荷箭头方拉动，使主载荷加在压头上。
4、当指示器指针显著地停止后，即可将卸载手柄沿卸荷箭头方向推回，卸除主载荷。
5、仪器上指针相应位置上读数（采用金刚石压头时，从读数盘外圆的黑字上读数，采用
钢球压头时，从读数盘内圆的红字上读数）。
6、转开手轮降下工作台，即可将工件稍稍挪动（大于3mm），选择新的点继续进行试验。
HR-150A洛氏硬度计操作规程
H R-150A洛氏硬度计
操作规程
一、根据金属试样的大约硬度，选择压头及荷载，在加荷杆下装上压头，摇动操纵手柄至卸载位置在砝码台上放上砝码。
二、将试样放在支承台上，使光面向上。
三、转动手轮升起支承台，使压头压入试样。
指示表的指针开始沿顺时针方向转。
使压头继续压入试样，直到短针指到红点，长针基本向上垂直位置，（左右偏移不超过五格）此时表示压头已在10kgf（98.1N）的预荷时下压入试样。
四、然后转动指示表的外环，在测量HRA及HRC时使长针对准度盘黑色数字0位测量HRB时则使长针对准红色数字30.在测HRA和HRC时读黑色数字在测HRB试读红色数字。
五、摇动手柄至加荷位置，主载荷便通过杠杆加于压头上，使压头压入试样，长指针则按逆时针方向回转，直至指针停止为止。
六、加荷后在试样上保持荷载时间约10秒，然后缓缓摇动手柄卸除主载荷（在2～3秒钟内卸除完毕），而预载荷仍然作用在试样上，此时长针则沿顺时针方向转动，静止位置所指的数字即表示所测的洛氏硬度值。
七、转动手轮卸除预荷载，取出试样。
八、测量硬度时，在同一试样进行三点以上试验。
若计算硬度时应取平均值，但第一点的试验结果不应取用。
摘自仪器使用说明书。
200hr-150a洛氏硬度计操作规程
200HR-150洛氏硬度计操作规程1．目的为了更方便、准确的操作本设备。
确保硬度计处于良好的工作状态与试验结果准确。
2.试验前注意事项：2.1 制备试样时，避免加工（过热或冷作硬化等因素）对试样表面性能产生影响。
2.2试样的表面应平整光洁，不得带有污物、氧化皮、裂缝、凹坑及显著的加工痕迹。
表面粗糙度参数Ra一般不大于1.6µm。
试样支承面平整并与试验面平行，并能牢固地放置在试验台上，保证在试验过程中不发生位移。
2.3 试样或试验层的厚度应不小于压痕深度残余增量e的10倍，并且试验后试样背面不得有肉眼可见变形痕迹（一般不小于1mm）。
2.4 试验一般在温度10℃-35℃室温下进行。
对于温度要求较高的试验，室温应控制在为25℃±3℃。
（试件表面温度≦40℃）2.5 任何情况下不允许压头与试验台及支座触碰，试样支承面、支座和试验台工作面上均不得有压痕。
2.6 试验前应先对试验的工作状态进行检查，应使用与试样硬度值相近的标准洛氏硬度块对硬度计进行校验，硬度计应符合国家计量部门规定要求（硬度示值误差±1.5HR，示值重复性误差0.8HR）。
2.7 在试验过程中，试验装置不应受到冲击和震动。
2.8 在洛氏硬度试验中两压痕中心间距离应至少为压痕直径的4倍，但不得小于2mm，任一压痕中心距试样边缘距离至少应为压痕平均直径的2.5倍，但不得小于1mm。
2.9 洛氏硬度试验应精确至0.5个洛氏单位，在每个试样上的测试点数不少于3点(试件、压头、工作台更换后第1点实验数据无效)。
对大批量试样的检验,点数可适当减少。
2.10洛氏硬度试验可以在试件的曲面上进行，但一般测试的曲面曲率半径应大于15mm，若曲率半径小于15mm时，被测试件的硬度值要进行修正，修正值均为正值。
3.操作步骤3.1 将与试样匹配的压头安装在主轴孔内（详见附录1）。
3.2根据试样的形状选择合适的试台安装在升降螺杆孔内。
HRS-150数显洛氏硬度计操作说明书
2.4 洛氏硬度测试范围:
（20～88）HRA
（20～100）HRB
（20～70）HRC
2.5 升降丝杆行程最大距离： 180mm
2.6 压头中心至机身距离： 140mm
2.7 外形尺寸：
480×165×660mm
2.8 仪器重量：
70kg
2.9 保荷时间：
1～30s
2.10 洛氏硬度标尺、压头、试验力及应用范围（表 1）
使用前请仔细阅读本说明书
HRS-150 数显洛氏硬度计使用说明书
通过 ISO9001-2000 国际质量管理体系认证
目录
1 ． HRS-150 型 数 显 洛 氏 硬 度 计 简 介 --------------------------------------------------------2
测试编号 测试记录打印日期
统计 测试记录次数 硬度示值重复性 硬度平均值 硬度测试最小值 硬度测试最大值
第 1 次硬度测试值 第 2 次硬度测试值 第 3 次硬度测试值 第 4 次硬度测试值 第 5 次硬度测试值
打印数据格式
4.3 硬度示值精度调整（图 6） 试 验人员在 了解仪器 结构原理的 基础上可 以适当调 整。方法 ：将上盖 取下，
8．黑色金属硬度换算表 -------------------------------------------------------------------------13
1
1．HRS-150 型数显洛氏硬度计简介 1.1 HRS-150 型数显洛氏硬度计以新颖的外观，直观的数字显示装置和单片机控
6．硬度计的保养及注意事项 --------------------------------------------------------------------11
HRS-150型洛氏硬度计操作规程
HRS-150型洛氏硬度计操作规程一、将样式放在试台上，顺时针转动升降手轮使样式缓慢的接触压头。
二、继续转动升降手轮，使硬度值显示窗口的数值“100.0”逐渐增加，当显示数大于或等于“365.0”时，电磁制动器自动锁紧升降手轮，初试验力即施加完毕，随之硬度计自动完成些列工作。
a、硬度值显示窗口显示“100.0”或“130.0”（有时会±0.1的误差，这是正常的）b、约0.5秒后，加卸荷电机转动，施加主试验力，指示灯灭，同时工作过程显示窗口显示“AP”。
c、当主试验力施加完毕后，加卸荷电机停转，进入保荷阶段，工作过程显示窗口显示“H-XX”，“XX”为保荷时间。
d、保荷完毕后，电机再次转动卸除主试验力，工作过程显示窗口显示“D0”。
e、当电机停止转动时，主试验力已卸除完毕，指示灯亮，此时硬度值显示窗口显示出被测试件的硬度值。
同时，工作过程显示窗口显示“0P”,如果打印机已打开，打印机会打出该点的硬度值（第一实验点不打印，第二试验点打印）。
三、读取硬度值后，逆时针转动升降手轮，降下试台。
主机显示窗口恢复100.0，到此一个试验循环结束。
四、移动试件选择新的试验点进行试验，一般情况下每个试样的第一点应剔除，而且每个试样的有效点数应不小于3个，两压痕中心及任一压痕边缘的距离均不得小于3毫米，移动试件重复上述操作步骤，进行第二、第三…….点的试验。
五、在打印机工作时，当每个试样的试验点数在到达设定点数时，打印机会打出该组数据的品均值（AVE），如果已予置硬度上、下限，则会打印出该组数据中有几点上限（PULDX），有几点不超下限（PULDX）。
六、当接着进行第二、第三……….个零件试验时，如果实验条件相同，不用重新予置，可接着进行试验。
JY30000电子天平操作规程一、开机1、先将天平主机后端的电源开关关掉（往下按即可），将电源线插入220V/50HZ。
2、打开天平主机后端的电源开关，依次显示“8.8.8.8.8.8”、“满称量值”、“------”，其中“------”显时间视天平的稳定性而定，故不能将天平秤放在可能引起天平不稳定的场合工作。
HRS—150型洛氏硬度计
HRS—150型洛氏硬度计
操作规程与注意事项
一、操作规程
1、接通电源，启动开关，面板指示灯亮。
2、按SC键，选择标尺，所对应的总试验力灯亮。
顺时针转动变荷手轮，确定总试验力。
3、按LD键，选择总试验力的保持时间5秒，复零。
4、按NO键，选择操作次数，复零。
5、选择压头，上好压头并拧紧。
6、将待测试样放在载物台上。
7、顺时针转动手轮，使载物台上升，并使试样缓缓与压头相接触，直至显示屏I显示600
时，初负荷施加完备。
（若上升速度过快，示值超过610时，蜂鸣器响，指示操作错误，应降下栽台重测。
）此时，电机转动，机器自动施加主试验力，5秒后，自动卸除主试验力，并保留初试样力，蜂鸣器响，显示屏I显示数值为被测试件硬度值。
8、逆时针转动手轮，使工作台下降，更换测试点，重复上述操作，每试件测试4点（第1
点不记录）。
9、当选择的测试次数操作完成，OVER指示灯亮，下降工作台，按H键，I屏显示硬度测
试的平均值。
10、按PR键，测试数据进行打印。
11、操作完毕。
12、
二、注意事项
1、硬度计接通电源后要预热几分钟，开机后先进行标准块的硬度测试。
2、试样表面上两测试点的距离或测点与试样边缘的距离不少于2㎜。
3、在硬度测试过程中，施加主试样力时，严禁转动变荷手轮。
4、在工作台上装放试件时，试件上表面要与压头尖保持5㎜以上的距离，以免碰坏压头。
5、硬度测试操作完毕，及时切断电源。
HRS-150数显洛氏硬度计
HRS-150型数显洛氏硬度计安全操作规程
HRS-150型数显洛氏硬度计安全操作规程
NDJ/SG10-2015 1、为贯彻“安全第一，预防为主”的方针，确保试验设备、人身和试品的安全，
特制定本规程。
2、严格遵守“安规”及设备使用说明书的各项操作规定，穿戴防护手套、防护劳
动鞋，无关人员不得进入试验场地。
3、根据试品情况选择试验力，转动手柄，使所选用的试验力对准红点，变换试验
力时，手柄必须至于卸荷状态。
4、根据试品情况选择压头类型，安装压头时应注意消除压头与主轴端面的间隙。
消除方法是：装上压头并用螺丝钉轻轻固定，然后将标准块或时间放至于工作台上，旋动手轮加上初试验力，拉动手柄使主试验力加于压头，再将螺钉拧紧，即可消除压头与主轴端的间隙。
5、调整主试验机的加荷速度：手柄置于卸荷位置，将试品放在工作台上，旋转手
轮使硬度块顶起主轴，加上初试验力，拉动手柄加主试验力，观察指示表大指针。
从开始转到停止的时间应为4-8秒范围内，如不符，可转动油针经行调节，直到合适为止。
6、擦净丝杠顶面及被选用的工作台上下端面，将工作台置于丝杠上。
7、旋转手轮时工作台缓慢上升，并顶起压头，到小指针指着红点，大指针旋转三
圈垂直向上为止。
8、旋转指示针外圈，使C、B之间长度刻线与大拇指对正。
9、拉动加荷手柄，施加主试验力，这时指示器的大拇指针按逆时针方向转动。
当
指针的转动停止时，即可推动卸荷手柄，卸除主试验力。
10、从指示器上相应的标尺读数，转动手轮使试品下降，再移动试品按以上过程
进行新的试验。
11、试验结束后，清理试验机。
12、认真填写现场原始记录，及时编制检测报告。
200HRS-150洛氏硬度计使用规程
数显洛氏硬度计使用规程1、接通电源，打开电源开关，电源指示灯亮。
2、显示华银数显洛氏硬度计后进入主菜单。
在次数为0时，按标尺键（SCALE）选择相应的标尺，按上下箭头可选标尺。
3、在次数为0时按菜单键可设置转换。
可设置转换标尺，打印机，上下限，保荷时间，测试点数，语言。
4、将丝杆顶面及工作台的上下端面擦干净，将工作台置于丝杠安装孔中。
应根据工件大大小选用适当的工作台。
5、将试件支撑面擦干净，将试样或试块放在试台上，顺时针平稳转动升降手柄，使丝杠上升，当压头触到试件时，丝杠平稳缓慢上升，此时屏幕上方的光带从PROLOAD区域进入OK区域，表明已加上初实验力98N，此时应立即停止旋转升降手柄，（否则进入OVER区域，并发出报警声，该点作废，此时，应立即逆时针旋转升降手柄，使丝杠下降，直至屏幕上方无光带为止，且压头离开试件表面，然后重新开始。
）与此同时，电机自动加主试验力，自控延时试验力时间，自动卸除主试验力。
系统自动测试开始，显示加载（LOAD），保荷（DWELL），卸荷(UNLOAD),最后显示硬度值和转换标尺的硬度值。
整个测试过程如果测试点数是5点，第一点不计。
如果有上下限设置，若超过范围系统发出警报声，按删除键可取消该点的测试，如果不按删除键，旋转升降手柄下降丝杠，报警声也可取消，该点测试有效。
每次测试结束，打印机开，数据都会输出。
整个测试结束，打印机输出测试结果。
6、旋转升降手柄下降丝杠，卸载初试验力，此时光带消失，一次实验循环结束。
结束后屏幕上硬度值继续保留到下一次测试结束为止。
★在操作5、6步骤期间，不得旋转变荷手柄，以免造成硬度计损坏。
★压头、试件、工作台中的任何一项发生更换后的首次实验应视为无效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.3 试验时注意一定要保持压头与试样或试块表面垂直。
4.4 试验过程中，硬度计应避免受到冲击或震动。
4.5 测试时，如果有上下限设置，超过范围系统发出报警声，按删除键可取消该 点的测试，如果不按删除键，旋转升降手柄下降丝杠，报警声也可取消，该 点测试有效。
200HRS-150 型数显氏硬度计操作规程
1.试验过程和方法
1.1 接通电源，打开电源开关，电源指示灯亮。 1.2 显示华银数显洛氏硬度计后进入主菜单。在次数为 0 时，按标尺键（SCALE）
选择相应的标尺，按上下箭头可选标尺。 1.3 在次数为 0 时按菜单键可设置转换标尺，打印机，上下限，保荷时间，测试
确，拧紧螺钉、背帽，安装好上盖。
5.故障及排除
故障及现象
原因
排除方法
升降丝杠阻滞 锈蚀或碎屑 清除丝杠和螺母上的碎屑，加润滑油
主实验力不能 施加
砝码组未挂好
正确调整砝码组位置
加主负荷时大 工作台水平超
指针颤动
差
调水平
试验力的问题 设置的试验力是否与该标尺要求相符
压痕距离
两压痕中心之间是否距离过近
安装的压头是否符合该标尺的要求
行试验；不同的标准硬度块应选用不同的压头、实验力、标尺。在标准块上 打出 5 个分布均匀的点。 3. 3 测试结果应满足下表所示的示值重复性和示值误差要求。其中，重复性用五
个数中最大值与最小值的差来表示， H 为平均硬度值。若示值误差较大，除其 它常规检查外（详见故障与排除），还应检查标准硬度块支撑面是否有毛刺， 若有毛刺应用油石打光。
硬度计允许的示值重复性和示值误差
洛氏硬度标尺 标准块的硬度范围 示值允许误差洛氏单位 硬度计允许的示值重复性
20HRA～≤75HRA
±2HRA
A
＞75HRA～≤88HRA
±1.5HRA
20HRB～≤45HRB
±4HRB
B
＞45HRB～≤80HRB
±3HRB
＞80HRB～≤100HRB
±2HRB
C
20HRC～≤ቤተ መጻሕፍቲ ባይዱ0HRC
点数、语言等。 1.4 将丝杠顶面及工作台的上下端面擦干净，将工作台置于丝杠安装孔中。应根
据工件的大小和形状选用适当的工作台。 1.5 将试件支撑面擦干净，将试样或试块放在试台上，注意压头和试样或试块表
面一定要保持垂直。如不能保持垂直会损坏压头，且使测量值不准。此时需 要采用不同的卡具或辅具固定试样，使试样与压头垂直。然后，顺时针平稳 转动升降手柄，使丝杠上升，当压头接触到试件时，丝杠应平稳缓慢上升， 此时屏幕上方的光带从 PROLOAD 区域进入 OK 区域，表明已加上初实验力 98N，此时应立即停止旋转升降手柄，（否则进入 OVER 区域，并发出报警声， 该点作废，此时，应立即逆时针旋转升降手柄，使丝杠下降，直至屏幕上方 无光带为止，且压头离开试件表面，然后换点重新开始。）与此同时，电机自 动加主试验力，自控延时试验力时间，自动卸除主试验力。系统自动测试开 始，显示加荷（LOAD），保荷（DWELL），卸荷（UNLOAD），最后显示硬 度值和转换标尺的硬度值。 1.6 旋转升降手柄下将丝杠，卸除初试验力，此时光带消失，一次循环试验结束。 结束后，屏幕上硬度值继续保留到下一次测试结束为止。每次测试结束，打 印机开，数据都会输出。当设置好打点次数时，第一点的实验结果不会打印。 整个测试结束，打印机输出测试结果。
压头的原因 是否正确消除与主轴的间隙
压头若损坏应及时更换
检查工作台与丝杠接触面是否有杂物
工作台的问题 硬度值不准确
所用的工作台是否适合于该试样 检查丝杠保护套是否顶起工作台
试样测试表面是否垂直于试验力
试样的问题 试样背面是否有毛刺
厚度是否过小
环境的原因
周围是否有机械振动源 环境温度应保持 10～30℃
±1.5HRC
≤0.02(100- H )或
0.8 洛氏单位
≤0.04(130- H )或
1.2 洛氏单位
≤0.02(100- H )或
0.8 洛氏单位
3.4 在标准硬度块不同位置试验时，硬度块应在工作台上拖动，不能拿离工作台 面。
4.注意事项
4.1 调节变荷手柄时，对于使用的砝码应与砝码变换架完全脱离，不使用的砝码 与砝码变换架完全接触。
其他
用随机标准硬度块校硬度计
4.6 两相邻压痕中心之间的距离至少应为压痕直径的 4 倍，并且不应小于 2mm。 任一压痕中心距试样边缘的距离至少应为压痕直径的 2. 5 倍，并且不应小于 1 mm。
4.7 测试结果中第一点不计入统计范围。
4.8 当标准试块测试结果不准时，打开仪器上盖，将螺钉、背帽松开，测试结果 偏小时，向前移动调整版，测试结果偏大时，向后移动调整板，直至结果准
2.维护和保养
2.1 硬度计长时间不用时，应用防尘罩将机器盖好。 2.1 定期在丝杠与手轮的接触面注入适量润滑油。
3.校验硬度计
用本机携带的标准硬度块检查硬度计精度。 3. 1 正常使用的硬度计应定期校验，校验期不能超过 12 个月。 3. 2 将工作台及标准硬度块擦净，在硬度块工作表面进行试验，不允许支撑面进
