空调控制器基本工作原理
直流变频空调基本原理及结构
直流变频空调基本原理及结构直流变频空调其关键在于采用了无刷直流电机作为压缩机，其控制电路与交流变频控制器基本一样。
（1）直流变频空调的基本原理•直流变频概念我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的，因为我们都知道直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。
•无刷直流电机无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成，定子采用整距集中绕组，简单地说来，就是把普通直流电机由永久磁铁组成的定子变成转子，把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。
这样，就可以省掉普通直流电机所必须的电刷，而且其调速性能与普通的直流电动机相似，所以把这种电机称为无刷直流电机。
无刷直流电机既克服了传统的直流电机的一些缺陷，如电磁干扰、噪声、火花可靠性差、寿命短，又具有交流电机所不具有的一些优点，如运行效率高、调速性能好、无涡流损失。
所以，直流变频空调相对与交流变频空调而言，具有更大的节能优势。
•转子位置检测由于无刷直流电机在运行时，必须实时检测出永磁转子的位置，从而进行相应的驱动控制，以驱动电机换相，才能保证电机平稳地运行。
实现无刷直流电机位置检测通常有两种方法，一是利用电机内部的位置传感器（通常为霍尔元件）提供的信号；二是检测出无刷直流电机相电压，利用相电压的采样信号进行运算后得出。
在无刷直流电动机中总有两相线圈通电，一相不通电。
一般无法对通电线圈测出感应电压，因此通常以剩余的一相作为转子位置检测信号用线，捕捉到感应电压，通过专门设计的电子回路转换，反过来控制给定子线圈施加方波电压；由于后一种方法省掉了位置传感器，所以直流变频空调压缩机都采用后一种方法进行电机换相。
•直流变频空调与交流变频空调的电控区别交流变频空调的变频模块按照SPWM调制方法，通过三极管的通断，给压缩机三相线圈同时通电，压缩机为一三相交流压机。
空调控制系统的组成及控制原理
空调控制系统的组成及控制原理1. 前言哎呀，夏天来了，热得真是让人受不了，像进了蒸笼似的！这时候，空调就成了我们的好朋友，简直就是送凉风的天使！那么，空调到底是怎么工作的呢？今天咱们就来聊聊空调控制系统的组成和控制原理，听起来有点复杂，但其实也没那么难，咱们轻松聊聊。
2. 空调控制系统的组成2.1 主要部件首先，空调的控制系统可不是一个简单的盒子，它里头的零件可多了去了。
基本上，空调主要分为几个部分：压缩机、冷凝器、蒸发器和风扇。
咱们一个个来聊聊。
压缩机就像是空调的心脏，它负责把制冷剂（就是空调里那种神奇的液体）压缩成气体，再送到冷凝器。
冷凝器则像个热气球，把高温气体变成液体，释放出热量；而蒸发器就是那个给你送凉风的地方，它把液体变成气体，吸收室内的热量，给你带来一阵凉爽。
2.2 控制系统接下来，咱们说说控制系统。
控制系统其实就是空调的“大脑”，它负责调控整个空调的工作状态。
现在的空调多得是智能控制，用户可以通过遥控器、手机App或者语音助手来进行调节，真的是高科技，甭说挺方便的，简直就是给生活增添了一点乐趣！而控制系统的核心是温度传感器，它会实时监测室内温度，给控制器发送信号，确保空调始终在你设定的范围内工作。
3. 空调的控制原理3.1 温控原理说到控制原理，咱们不得不提温控。
温控的原理其实也不复杂，简单来说，就是“你说热，它就凉，你说凉，它就热”。
当室内温度高于设定值时，温度传感器就会给控制器发信号，这时，控制器就启动压缩机，开始制冷。
当室内温度降到设定值以下时，控制器就会停止压缩机的工作，保证不再浪费电。
这就像咱们在厨房做饭，火太大了就得调小点，火太小了就得加大点，控制得当，才能做出美味的菜。
3.2 风速调节当然，空调不光是冷和热，风速的调节也是一门学问。
很多空调都有多档风速，像是“小风”“中风”“大风”，真是满足了不同人的需求。
有些人喜欢轻轻的风像夏日的微风，有些人则喜欢大风呼啸而过，真是各取所需！这背后的原理其实就是通过风扇的转速来调节风速，控制系统会根据你选择的模式，自动调整风扇的转速，让你在不同的环境中都能找到舒适的感觉。
空调自控基本知识
空调自控基本知识空调自控是指利用自动控制系统对空调设备进行调节，达到室内温度、湿度等条件的稳定控制的技术和方法。
空调自控技术的主要目的是使空调设备能够满足用户对环境的需求，提高空调设备的能效，节约能源，减少对环境的污染。
本文将从空调自控的基本原理、控制方式、控制系统硬件和软件等方面对空调自控基本知识进行介绍。
一、空调自控的基本原理空调自控的基本原理是通过测量室内的温湿度，与设定的设备初始参数进行比较，利用自动控制器控制空调设备，使空气处理系统的输送风量、冷热负荷、湿度等控制变量保持在规定的范围之内，实现自动调节、自动保持室内舒适度、减少能耗，达到节能减排的目的。
二、控制方式空调自控的控制方式主要分为两种：PID控制和模糊控制。
1. PID控制PID控制是最常用的控制方法，它主要是通过比较设定值和测量值的偏差进行调整，调整幅度根据偏差的大小变化。
P 代表比例控制，I代表积分控制，D代表微分控制。
比例控制主要是调整物理量偏差，重点在于调整增益；积分控制是调整快速度的，重点在于调整模块时间常数；微分控制是调整物理量波动频率的，重点在于调整微分时间常数。
2. 模糊控制模糊控制是一种通过模糊逻辑运算实现自控的技术，不需精确的数学模型，只需一些模糊逻辑知识。
它的好处在于可以对非线性系统进行有效的控制。
三、自控系统中的硬件1. 传感器传感器是自控系统中必不可少的部件，它负责检测空气温湿度等参数的变化，并将这些变化转换为电信号，送到控制器中进行处理。
常见的传感器有温度传感器、湿度传感器等。
2. 控制器空调自控系统中的控制器是整个系统的“大脑”，掌控着所有的处理过程。
它通过收集、处理传感器传出的数据，与预先设定的目标比较，控制器能够自动指挥空调设备进行调节。
常见的控制器有微处理器、单片机等。
3. 实现系统实现系统是指将空调自控系统和空调系统连接在一起，从而实现自动调节，自动保持舒适度，减少能耗的功能。
它主要包括执行元件、电机、配电箱、计量仪表等。
温度控制器的工作原理
温度控制器的工作原理文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）温度控制器的工作原理据了解，很多厂家在使用温度控制器的过程中，往往碰到惯性温度误差的问题，苦于无法解决，依靠手工调压来控制温度。
创新，采用了PID模糊控制技术，较好地解决了惯性温度误差的问题。
传统的温度控制器，是利用热电偶线在温度化变化的情况下，产生变化的电流作为控制信号，对电器元件作定点的开关控制器。
电脑控制温度控制器：采用PID 模糊控制技术 *用先进的数码技术通过Pvar、Ivar、Dvar（比例、积分、微分）三方面的结合调整形成一个模糊控制来解决惯性温度误差问题。
传统的温度控制器的电热元件一般以电热棒、发热圈为主，两者里面都用发热丝制成。
发热丝通过电流加热时，通常达到1000℃以上，所以发热棒、发热圈内部温度都很高。
一般进行温度控制的电器机械，其控制温度多在0-400℃之间，所以，传统的温度控制器进行温度控制期间，当被加热器件温度升高至设定温度时，温度控制器会发出信号停止加热。
但这时发热棒或发热圈的内部温度会高于400℃，发热棒、发热圈还将会对被加热的器件进行加热，即使温度控制器发出信号停止加热，被加热器件的温度还往往继续上升几度，然后才开始下降。
当下降到设定温度的下限时，温度控制器又开始发出加热的信号，开始加热，但发热丝要把温度传递到被加热器件需要一定的时候，这就要视乎发热丝与被加热器件之间的介质情况而定。
通常开始重新加热时，温度继续下降几度。
所以，传统的定点开关控制温度会有正负误差几度的现象，但这不是温度控制器本身的问题，而是整个热系统的结构性问题，使温度控制器控温产生一种惯性温度误差。
要解决温度控制器这个问题，采用PID模糊控制技术，是明智的选择。
PID模糊控制，是针对以上的情况而制定的、新的温度控制方案，用先进的数码技术通过Pvar、Ivar、Dvar 三方面的结合调整，形成一个模糊控制，来解决惯性温度误差问题。
空调结构及工作原理
空调结构及工作原理
空调的结构主要包括室外机和室内机。
室外机包括压缩机、冷凝管和风扇，室内机包括冷凝器、蒸发器、蒸发风扇和控制器。
空调的工作原理如下：
1. 压缩机：压缩机将制冷剂从低压状态压缩成高压状态，使其温度升高。
2. 冷凝管：高温高压的制冷剂经过冷凝管流过时，采取与环境空气进行热交换来冷却和凝结制冷剂，使其温度和压力降低。
3. 冷凝器：冷凝管将凝结的制冷剂导入冷凝器，冷却器内的风扇通过对流的方式将冷凝器内的热量排出，使制冷剂进一步降温并改变为液体。
4. 蒸发器：制冷剂通过膨胀阀进入蒸发器，在蒸发器内部蒸发时吸热，减小温度，以达到降低空气温度的效果。
5. 蒸发风扇：蒸发器内的风扇会循环室内的空气流经蒸发器，通过与制冷剂的热交换，冷却空气并将冷空气送入室内。
6. 控制器：控制器可以调节制冷剂循环的速度，室内温度的设定以及其他空调功能的控制。
通过这样的循环工作，空调可以将室内的热量排出，达到调节室内温度的目的。
空调系统恒温控制器工作原理

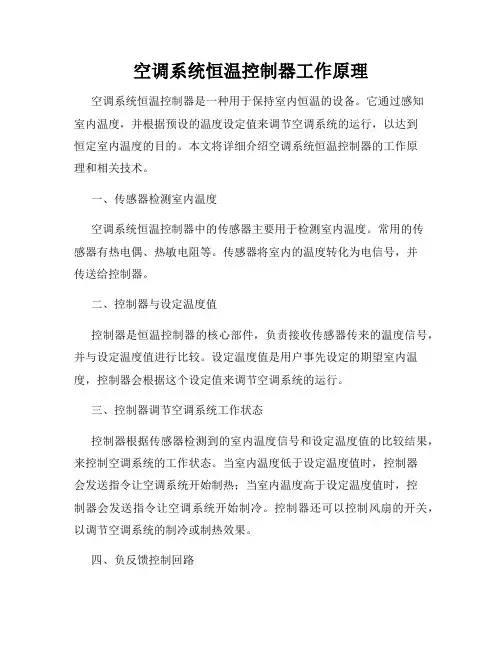

空调系统恒温控制器工作原理空调系统恒温控制器是一种用于保持室内恒温的设备。
它通过感知室内温度，并根据预设的温度设定值来调节空调系统的运行，以达到恒定室内温度的目的。
本文将详细介绍空调系统恒温控制器的工作原理和相关技术。
一、传感器检测室内温度空调系统恒温控制器中的传感器主要用于检测室内温度。
常用的传感器有热电偶、热敏电阻等。
传感器将室内的温度转化为电信号，并传送给控制器。
二、控制器与设定温度值控制器是恒温控制器的核心部件，负责接收传感器传来的温度信号，并与设定温度值进行比较。
设定温度值是用户事先设定的期望室内温度，控制器会根据这个设定值来调节空调系统的运行。
三、控制器调节空调系统工作状态控制器根据传感器检测到的室内温度信号和设定温度值的比较结果，来控制空调系统的工作状态。
当室内温度低于设定温度值时，控制器会发送指令让空调系统开始制热；当室内温度高于设定温度值时，控制器会发送指令让空调系统开始制冷。
控制器还可以控制风扇的开关，以调节空调系统的制冷或制热效果。
四、负反馈控制回路为了保证恒温控制的精确性，恒温控制器通常采用负反馈控制回路。
负反馈控制回路通过将室内温度与设定温度进行反馈比较，不断调节空调系统的工作状态，使室内温度稳定在设定值附近。
当室内温度接近设定温度时，控制器会自动减小空调系统的输出功率，以避免温度波动过大。
五、节能技术和智能控制随着科技的进步，空调系统恒温控制器也不断升级和改进。
近年来，随着节能环保理念的提倡，空调系统恒温控制器引入了一些节能技术，如智能学习功能、时间控制功能等。
智能学习功能可以记录用户的习惯，在不同时间段自动调节设定温度值，以达到舒适与节能的平衡。
六、总结空调系统恒温控制器通过传感器感知室内温度，与设定温度值进行比较，并通过控制空调系统的工作状态来保持室内恒温。
负反馈控制回路的应用使恒温控制更加准确和稳定。
随着技术的发展，空调系统恒温控制器还应用了节能技术和智能控制，以满足用户的需求并提高能源利用效率。
温度控制器的工作原理
温度控制器的工作原理IMB standardization office 【IMB 5AB- IMBK 08- IMB 2C】温度控制器的工作原理据了解，不少厂家在使用温度控制器的过程中，往往碰到惯性温度误差的问题，苦于无法解决，依靠手工调压来控制温度。
创新，采用了PID 含糊控制技术，较好地解决了惯性温度误差的问题。
传统的温度控制器，是利用热电偶线在温度化变化的情况下，产生变化的电流作为控制信号，对电器元件作定点的开关控制器。
电脑控制温度控制器：采用PID 含糊控制技术*用先进的数码技术通过Pvar 、Ivar 、Dvar (比例、积分、微分)三方面的结合调整形成一个含糊控制来解决惯性温度误差问题。
传统的温度控制器的电热元件普通以电热棒、发热圈为主，两者里面都用发热丝制成。
发热丝通过电流加热时，通常达到1000C 以上，所以发热棒、发热圈内部温度都很高。
普通进行温度控制的电器机械，其控制温度多在0-400C之间，所以，传统的温度控制器进行温度控制期间，当被加热器件温度升高至设定温度时，温度控制器会发出信号住手加热。
但这时发热棒或者发热圈的内部温度会高于400C ，发热棒、发热圈还将会对被加热的器件进行加热，即使温度控制器发出信号住手加热，被加热器件的温度还往往继续上升几度，然后才开始下降。
当下降到设定温度的下限时，温度控制器又开始发出加热的信号，开始加热，但发热丝要把温度传递到被加热器件需要一定的时候，这就要视乎发热丝与被加热器件之间的介质情况而定。
通常开始重新加热时，温度继续下降几度。
所以，传统的定点开关控制温度会有正负误差几度的现象，但这不是温度控制器本身的问题，而是整个热系统的结构性问题，使温度控制器控温产生一种惯性温度误差。
要解决温度控制器这个问题，采用PID 含糊控制技术，是明智的选择。
PID 含糊控制，是针对以上的情况而制定的、新的温度控制方案，用先进的数码技术通过Pvar、Ivar 、Dvar 三方面的结合调整，形成一个含糊控制，来解决惯性温度误差问题。
汽车空调温度控制器原理分析
与 电路 。
关键词 ： 汽车空调； 温度控 制器； 原理分析
１ 棚谜
现代大小客车都要求有舒适的车内环境 ， 主要是控制车内温度。 而 空调负荷随车内外环境 、温度变化而变化 ，当汽车发动机作空调动力 时， 还要 受车 速变 化 的影 响 。因此 ， 对汽 车空 调 的控 制是 特 别有意 义 的 ， 也 是 十分重 要的 。
点是 在系 统 中各种 节流 阀少 ， 温 度波 动大 。
２ 温 度控 制器 原理
图１ 汽 车 空调 温 度 控 制器 电路
７
８
２
温度控制器也称恒温器 、 温度开关等 ， 一般 安装在蒸发器 出口处 。 ｌ 一 毛缎管 ２ － 波纹臂 ３ 一 辩节凸轮 ４ ＿ － 靖 节弹簧 用于感受蒸发器表面温度 ， 以控制压缩机的运行与停止 ， 其作用是控制 ５ 一 调 节螺 钉 ６ ＿ 触点 ７ 一 电磁 膏合 器线 啊 蒸发器出口处的温度 ， 防止蒸发器因温度过低而结霜。 汽车空调所用的 ８ — 俯心 弹簧 温度开关有波纹管式 、 双金属片式和热敏电阻式等多种形式。 波纹管式 图 ２ 波 纹 管式 温 度 开 关 ’ 和双金属片式温度开关的动作温度在 出厂时已调好 ， 因此 ， 用这种温度 开关控制压缩机工作的空调制冷系统的工作温度范围是不可调的。 ２ ． １ 汽车空调温度控制器电路 。 图１ 所示是汽车空调温度控制器电 路。 电路中 Ｒ ， 、 Ｒ 、 Ｒ ： 、 Ｒ 及温度设定电位器 Ｒ 构成温度检测电桥。 当被 控温度高于 Ｒ 。 设定的温度时 ， Ｒ 阻值较小 ， Ａ点电位低于 Ｂ点电位 ， Ａ 输出为高电平到 Ａ． 的同相输入端 ，致使 Ａ。 的反相输入端电位低于同 相输入端电位 ， 也输出高电平 ， 晶体管 Ｖ 饱和导通 ， 继 电器 Ｋ Ａ 吸合 ， 动 合触点 Ｋ Ａ ， 闭合 ， 汽车离合器得电动作 ， 带动压缩机运转制冷。随着被 控温度逐渐降低， Ｒ 阻值增大 ， Ａ点电位逐渐升高，当被控温度达到或 图 ３热敏 电 阻式 温 度 开 关 低于 Ｒ 。 设定温度时， Ａ点电位高于 Ｂ点电位 ， Ａ 输 出低 电平 ， Ａ 也输出 多 。 低电平 ， ｖ Ｔ截止， 继 电器 Ｋ Ａ释放 ， Ｋ Ａ． 断开 ， 离合器失 电， 压缩机停止 ２ Ａ热敏电阻式温度控制器。热敏电阻式温度控制器的感温元件是 工作 。循环以上过程 ， 可保证汽车 内温度控制在 Ｒ 。 设定的温度附近。 具有负温度系数的热敏电阻 ， 通常做成圆片形 ， 置于蒸发器的出口处。 ２ ． ２ 波纹管式温度控制器。 波纹管式温度开关也称之为机械式温度 温度调节电阻与热敏电阻串联， 它可设定制冷系统的工 开关 ， 主要 由波纹管 、 触点、 偏心弹簧 、 调节 凸轮等组成 ， 其工作原理如 在放大电路中， 热敏电阻式温度开关原理如图 ３ 所示。 温控器放大器 电路中 Ｂ 图２ 所示 。 在毛细管 １ 和波纹管 ２ 中均充有易挥发的介质 ， 毛细管的一 作温度。 端插 人蒸发器的翅片中，与感温包连接。当蒸发器的温度降至低限值 点的电位高低 随热敏电阻的阻值大小而变。热敏电阻的电阻值随温度 使 Ｂ点电位随之降低。 当蒸发器出口处温度高于设定温 时， 感温包通过毛细管使波纹管收缩 ， 带动触点 ６断开， 压缩机电磁离 的升高而下降， 度时， Ｂ点电位低于 ｖ 。 的导通电压 ， 、 ， ３ 截止， ｖ ４ 导通 ，空调继电器线圈 合器线圈 ７断电， 压缩机停止工作 。当蒸发器温度升至高限值时 ， 波纹 通电而吸合触点 ， 使 电磁离合器接合 ， 压缩机工作 ； 当蒸发器出 口处温 管的膨胀位触点又重新闭合 ， 压缩机电磁离合器又通电 ， 压缩机又开始 度低于设定温度时 ，热敏电阻阻值增大 ， Ｂ点电位升高至 Ｖ 导通电压 ， 工作。如此工作 ， 将蒸发器温度控制在设定的范围之 内。波纹管式温度 Ｖ ， 导通 ， Ｖ 截止 ， 压缩机停 Ｉ Ｌ 工作。热敏电阻式温度开关如此控制压缩 开关工作可靠 、 寿命长 、 价格便宜 目不怕振动 ， 在汽车空调 中较为常见。 将 空调 制冷 温度控 制 在设 定范 围。 ２ ． ３ 双金属式温度控制器。双金属式温度开关如图 ３ 所示 ， 其感温 的工作 ， 温度调节电位器用于改变温度设定值 ，调节电位器的阻值可以改 元件是双金属片 ２ 。双金属片由两片热胀系数不同的金属片组成 ， 双金
HOWO空调控制器内部工作原理
HOWO空调控制器内部工作原理HOWO空调控制器由三部分组成：1、电源部分(图1)2、面板显示部分（图2),包括LCD液晶驱动、按键扫描、按键照明及高压背光电路3、处理和控制部分（图3），包括单片机处理、转向器电机伺服驱动、风机调速驱动、压缩机电磁离合器驱动、室内及蒸发器温度传感器输入、转向器行程位置开关扫描输入电路。
一、电源部分：电源部分电路主要负责向整个电路提供登顶的5V及12V等电压，首先由控制器接口送来的由发电机D+端子输出的24~28V电压，经极性保护二极管D1送到三段稳压器VOL1（LM7824)上，将发电机输出的24~28V电压初步稳定在24V。
然后经R3、R4两个限流电阻分别送到三端稳压器VOL2和VOL3上.其中VOL2型号为LM7805，它的3脚输出稳压的5V，经CE2、C5进行高低频滤波后，给单片机、三极管偏置及其它集成电路供电.VOL3型号为LM7812，它的3脚输出稳压的12V后分两部分，一部分经R1限流，D2高压整流(由于背光高压是叠加在这个12V上的交流电压,所以设有该二极管)。
另一路经FUSE保险元件再由CE3滤波输出，供给转向器电机伺服驱动三极管电路、风速控制驱动三极管电路。
三、处理和控制部分：单片机采用AT公司的ATMEGA16L8PU，8Bit 16K Flash芯片，主要工作引脚如下.单片机的正电源引脚为10脚和30脚，负电源为11脚和31脚，复位RESET和时钟XTAL本电路中未使用。
第35脚定义为压缩机控制信号输出。
当A/C开关按下，并且蒸发器温度〉15℃后，这个引脚就会输出高电平，经R10送给三极管T3的基极，三极管导通后，继电器RELAY 吸合,由控制器接口上的KT输出24V，使压缩机的电磁离合器吸合工作。
图3中，二极管D 的作用是消除压缩机电磁离合器感应电动势的，二极管D3的作用是消除继电器感应电动势的。
单片机的39脚RCN是室内温度传感器信号输入端，40脚RCS是蒸发器温度传感器信号输入端。
[空调温控器的原理及检修方法分析]空调温控器
![[空调温控器的原理及检修方法分析]空调温控器](https://img.taocdn.com/s3/m/da27396959fafab069dc5022aaea998fcc224011.png)
[空调温控器的原理及检修方法分析]空调温控器空调温控器的原理及检修方法分析1引言近年来随着我国经济快速发展，人们对生活环境办公环境有着越来越高的要求，对温度湿度的要求也越来越严格。
空调温控器分为电子式和机械式两种，按显示不同分为液品显示和调节式。
空调温控器是通过程序编辑，用程序来控制并向执行器发出各种信号，从而达到控制空调风机旁管以及电动二通阀的目的。
2空调温控器的原理温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包(测试管)、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种;一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为:机械式分为蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为电阻式温控器和热电偶式温控器。
3电路系统的作用空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
温度控制器的作用只是控制压缩机的启动和停止。
4空调温控器的检修方法当空调器不能正常运行时，除需检查压缩机的启动继电器、过热、过流保护器和电容器外，还必须检查一下电气控制系统中非常重要的控制保护和执行部件—空调温控器主控选择开关。
下面介绍几种常见的空调温控器的快速检测方法。
4.1波纹管式或膜片式空调温控器1)故障现象之一触点接触不良或烧毁，造成电路不能接通;触点频繁动作起弧粘连，造成电路不能断;感温腔内的感温剂泄漏，造成触点不能动作而失去控制作用等。
空调湿度控制原理
空调湿度控制原理
空调的湿度控制原理是通过控制空调设备中的湿度控制器，调节空气中的湿度水分含量，达到室内湿度的设定值。
具体原理如下：
1. 空调设备中的湿度控制器感知室内湿度情况，一般采用湿度传感器来测量空气中的湿度水分含量。
2. 当湿度控制器检测到室内湿度超过设定的湿度阈值时，它会发送信号给空调设备调节器，并开启加湿功能。
3. 加湿器会在空调设备中释放水蒸气，增加室内空气中的湿度。
4. 当湿度控制器检测到室内湿度低于设定的湿度阈值时，它会发送信号给空调设备调节器，并开启除湿功能。
5. 除湿器会在空调设备中去除空气中的水分，降低室内空气的湿度。
6. 通过不断循环以上步骤，湿度控制器能够稳定地控制室内湿度水分含量，保持在设定值范围内。
需要注意的是，湿度控制器还可以结合温度控制器一起使用，根据室内温度和湿度的变化情况，自动调节空调的工作模式，实现更加精确的湿度控制。
空调系统恒温控制器工作原理
空调系统恒温控制器工作原理空调系统恒温控制器是一个关键的设备，用于保持室内温度稳定。
本文将详细描述空调系统恒温控制器的工作原理，并解释其在空调系统中的作用。
一、工作原理恒温控制器主要通过传感器来感知环境温度，并根据设定的温度值来控制空调系统的运行状态。
其基本工作原理如下：1. 温度感知：控制器内部装有一个温度传感器，能够感知室内温度的变化。
传感器会将检测到的温度信号传递给控制器。
2. 比较判断：控制器将传感器获取到的温度信号与设定的目标温度进行比较。
如果当前温度高于设定温度，控制器将判断为需要降温，反之则为需要升温。
3. 控制信号输出：根据比较判断的结果，恒温控制器将输出相应的控制信号。
这些信号通常是电信号，用于控制空调系统的启动、运行和停止。
4. 温度调节：一旦控制信号输出后，空调系统将根据信号的要求进行调节。
比如，如果需要升温，空调系统将启动加热功能；如果需要降温，空调系统则通过制冷循环来降低室内温度。
二、作用空调系统恒温控制器扮演着决定室内温度稳定的关键角色。
其作用主要体现在以下几个方面：1. 自动调节：恒温控制器能够自动地监测、比较和判断室内温度与设定温度之间的差异，并输出相应的控制信号，从而实现自动调节。
这意味着无需人工干预，空调系统将根据温度波动情况自动运行，使室内温度保持在设定范围内。
2. 能耗优化：由于恒温控制器的存在，空调系统可以在合适的时机启停，避免了长时间高功率运行导致的能源浪费。
恒温控制器的精确调节，可以使空调系统在满足舒适温度的同时，最大限度地减少能耗，提高能源利用效率。
3. 舒适体验：恒温控制器的工作保证了室内温度的稳定性。
它能够确保在任何天气条件下，空调系统都能快速响应并调节温度，使人们获得舒适的室内环境。
4. 保护设备：恒温控制器还起到了保护其他设备的作用。
当室内温度超出设定范围时，恒温控制器能够即时发现并输出相应信号，从而防止空调系统和其他相关设备的过热、过载等问题，延长设备的使用寿命。
车载空调控制器的原理及功能
车载空调控制器的原理及功能1. 介绍车载空调控制器的作用和重要性车载空调控制器作为汽车中的一个重要组成部分，扮演着控制和调节车内温度的关键角色。
它能够监测车内的温度变化，并根据设定的参数来调整空调系统的运行状态，确保乘客在行车过程中的舒适度。
除了温度调节，车载空调控制器还能影响到空气流量、通风模式和空气质量等方面，因此对于提升驾乘体验来说，车载空调控制器的原理和功能至关重要。
2. 车载空调控制器的基本原理车载空调控制器的基本原理是通过感应和控制汽车内部温度的变化，从而调节空调系统的工作状态。
它使用传感器来测量车内的温度，并与预设的温度设定值进行比较。
当车内温度高于设定值时，控制器会发送信号给空调系统，开启制冷功能；当温度低于设定值时，控制器则会关闭制冷功能。
车载空调控制器还可以根据车内温度的变化，自动调整空气流量和通风模式，以达到乘客所需的舒适度。
3. 车载空调控制器的功能除了基本的温度调节功能，车载空调控制器还具备多种附加功能，旨在提升用户体验和节能效果。
以下是一些常见的功能：3.1 温度分区控制：部分高端车型配备了多区域温度控制功能，乘客可以根据自己的需求，分别调节自己所在区域的温度。
3.2 模式选择：车载空调控制器通常提供多种模式供用户选择，例如制冷模式、加热模式、通风模式等，以适应不同天气和季节的需求。
3.3 风速调节：控制器还允许用户根据个人喜好，调整空调系统的风速大小，以获得最佳的通风效果。
3.4 空气质量控制：一些车载空调控制器还内置了空气质量传感器，能够检测车内空气质量的变化，并根据情况自动开启空气净化功能。
3.5 能源管理：现代车载空调控制器还借助智能控制算法，对能源的使用进行优化管理，以提高能效和节能效果，减少对汽车电池和燃油的消耗。
4. 观点和理解从用户的角度来看，车载空调控制器的原理和功能对于提升驾乘体验来说至关重要。
通过精确的温度感应和智能的控制算法，乘客可以根据自己的需求和喜好，调节车内的温度和通风状态，创造一个舒适宜人的驾乘环境。
空调自控原理
空调自控原理
空调自控原理是指通过一套智能控制系统，实现对空调的自动控制和调节，以保持室内温度在设定范围内稳定。
其工作原理主要涉及到以下几个方面：
1. 温度感知：空调自控原理中的关键步骤是对室内温度进行感知。
通常使用的温度感知器是温度传感器，它能够感知当前室内的温度，并将其转换为电信号发送给控制系统。
2. 温度比较：控制系统会将温度感知到的电信号与设定的目标温度进行比较。
如果当前温度高于目标温度，控制系统就会启动制冷过程；如果当前温度低于目标温度，控制系统就会启动制热过程。
3. 控制执行：一旦确定需要启动制冷或制热过程，控制系统会通过电路控制空调的制冷或制热部分工作。
通常空调系统中会包含制冷剂循环系统和热交换器等关键组件，控制系统会对这些组件进行控制，以调节室内温度。
4. 反馈调节：在制冷或制热过程中，控制系统会不断感知室内温度的变化，并动态调节空调的工作状态。
一旦室内温度接近目标温度，控制系统会逐渐减少或停止制冷或制热过程，以避免过冷或过热。
通过以上的温度感知、温度比较、控制执行和反馈调节等步骤，空调自控原理能够实现对空调的智能化控制和运行，使室内温
度能够保持在一个舒适的范围内。
这种自控原理的应用不仅提高了空调的效果，也节约了能源的消耗，实现了对环境的保护。
空调自控系统工作原理
空调自控系统工作原理一、引言空调自控系统是现代建筑中常见的设备之一，它可以根据室内温度和湿度的变化来自动调节空调设备的工作状态，以达到舒适的室内环境。
本文将介绍空调自控系统的工作原理，包括传感器的作用、控制器的功能和执行器的操作。
二、传感器的作用传感器是空调自控系统中的重要组成部分，它负责感知室内环境的温度和湿度等参数，并将这些信息传输给控制器。
常见的温度传感器有热敏电阻和半导体传感器，它们能够根据温度的变化产生电阻或电压信号。
湿度传感器则通常采用电容式或电阻式传感器，它们能够根据湿度的变化产生相应的电容或电阻变化。
传感器的准确性和稳定性对于空调自控系统的正常工作至关重要。
三、控制器的功能控制器是空调自控系统的大脑，它接收传感器传输过来的温湿度信息，并根据预设的设定值进行比较和判断。
控制器通常具有温度和湿度设定功能，用户可以根据自己的需求设定室内的理想温度和湿度。
控制器还包括控制算法，根据传感器的反馈信号和设定值计算出空调设备的工作状态，例如开关机、风速和风向等。
控制器还可以提供实时监测和报警功能，当室内温度或湿度超出设定范围时，控制器会及时发出警报并采取相应的措施。
四、执行器的操作执行器是空调自控系统中的执行部件，它负责根据控制器的指令来控制空调设备的工作状态。
常见的执行器包括电磁阀、电动调节阀和风机等。
电磁阀通常用于控制制冷剂的流量，根据控制器的指令来打开或关闭。
电动调节阀用于控制冷却水或热水的流量，根据控制器的指令来调节阀门的开度。
风机则用于控制空气的流动速度和方向，根据控制器的指令来调节风机的转速和风向。
五、工作流程空调自控系统的工作流程可以简单描述为以下几个步骤：1. 传感器感知室内温湿度，并将信息传输给控制器。
2. 控制器根据设定值和传感器的反馈信号进行比较和判断，计算出空调设备的工作状态。
3. 控制器通过输出信号控制执行器的操作，例如打开或关闭电磁阀、调节电动调节阀的开度、调节风机的转速和风向。
变频空调原理介绍电压互感器检测电压电路电压检测电路的作用
电源检测电路
利用电压互感器进行 检测电压检测电路原 理分析：室外交流
220V电压经电压互 感器T01输入，电压 互感器便输出一交流 低电压，经D08、 D09、D10、D11桥 式整流，再经R26、 R28、C10滤波之后， 输出一直流电平，此 电平与输入的交流电 成一定的函数关系。
电源检测电路
IPM模块 功率输出
压缩机
变频空调原理介绍
室外机
电源 指示
滤波 电路
变频空调器控制原理图
冲击电流防 电流检
止电路
测
继电器
功率输 出模块
电压 检测
压 缩 机
压缩机温 度传感器
盘管温度 传感器
室外温度 传感器
室外机控制器
变频器输出控制 除霜控制 风速控制 排气温度控制 AC过电流控制 保护输出控制
主回路 IPM功率输出模块
U VW
直流
交流
R S T
压缩机
波形控制信号
控制基板
R
S
T
R S T
R-S
变频空调原理介绍
变频调速物理图
变频空调原理介绍
变频空调器压缩机控制图
AC 220V
室内机 继电器
室内机
交 保险丝 流
滤 波
室外机
继电器
PTC 电流 互感器
室外机CPU
功率因数调节电路 整
直流滤波 流
本电路的测试参数参考如下：
输入电压（AC）
输出电压（DC）
176
2.28
180
2.34
190
2.47
200
2.59
210
2.72
220
2.84
230
美的变频空调电控基本原理及空调基本知识
2021/5/26
a
1
第一部分 第二部分
目录
变频空调电控基本原理 变频电控主要器件功能介绍
2021/5/26
a
2
第一部分 第二部分
目录
变频空调电控基本原理 变频电控主要器件功能介绍
2021/5/26
a
3
第一部分 变频空调电控基本原理
一、变频空调与定频空调差异 1、压缩机不同 定速空调器的压缩机运行频率不可变。( 50Hz) 变频空调器的压缩机运行频率可以变化。 ( 10Hz~140Hz)
反馈回路
2021/5/26
a
33
十三、控制芯片
第二部分 变频电控主要器件功能介绍
控制芯片，主要功能为有 室内外通讯，与驱动芯片 通讯，室外的控制信号 （温度采样，风机控制等）
参数程序，储存控制芯 片参数
2021/5/26
a
34
第二部分 变频电控主要器件功能介绍
十四、驱动芯片
程序E方，用于开发调试阶段存放程序，这个是驱动 IC使用可重复烧写型芯片
2021/5/26
a
36
十六、 IPM模块：
第二部分 变频电控主要器件功能介绍
这里是卧式 安装的模块
2021/5/26
a
37
第二部分 变频电控主要器件功能介绍
变频IPM模块保护：
UVW压缩机三相输入，如果没接好线会报P4保护
模块启动电路，如果 有问题，模块启动不
了，报P0保护
压缩机驱动网络，
如果有虚焊连焊 会包P43缺相保
压缩机正常插线方式
2021/5/26
a
29
第二部分 变频电控主要器件功能介绍 十、整流电路、PFC电路
项目十六-空调控制器
项目十六-空调控制器一、项目背景在现代家庭和办公场所中，空调已经成为必不可少的一部分。
在夏季，空调可以为人们带来凉爽的瞬间，提高人们的工作效率。
而在冬季，空调也可以为人们提供舒适的温度。
然而，空调使用也会带来一些问题，例如使用寿命缩短、耗电过多和控制不便等。
因此，我们需要一种空调控制器，可以解决这些问题。
二、实现原理本项目的空调控制器实现原理如下： 1. 通过温度传感器采集室内温度信息。
2. 将温度信息传输到单片机中，进行处理。
3. 获取用户对温度、风速和制冷模式等的设置，并进行判断。
4. 根据用户的设置，采用PWM调制方式，调节空调的制冷量和风速。
5. 控制器还具有时钟功能，实现按时间段调节空调的功能。
三、硬件设计本项目的硬件设计如下： 1. 采用AT89C51单片机。
2. 通过温度传感器DS18B20获取室内温度。
3. 通过LM317芯片实现PWM调制。
4. 通过MAX485进行串口通信。
四、软件设计本项目的软件设计主要包括单片机程序的设计，用C语言编写。
程序主要包括以下几部分： 1. 温度采集：使用DS18B20传感器采集室内温度信息，并将其转换为ADC数值。
2. 串口通信：使用MAX485芯片实现串口通信，通过串口将温度和用户设置信息传输到单片机中。
3. 温度和用户设置处理：根据用户设置信息和温度信息，判断空调控制器的状态，并根据状态采用PWM调制方式调节空调。
4. 时钟功能：通过定时器实现空调的按时间段调节功能。
五、应用场景本项目的空调控制器适用于以下场景： 1. 家庭和办公室空调控制。
2. 对空调使用寿命和耗电量有要求的场所。
3. 对空调控制有特殊要求的场所，例如需要按时间段调节空调的场所。
六、本项目实现了一个基于单片机的空调控制器，可以采集室内温度信息，并根据用户设置采用PWM调制方式调节空调的制冷量和风速。
控制器还具有时钟功能，实现按时间段调节空调的功能。
空调压力控制器的原理
空调压力控制器的原理空调压力控制器的原理是基于空调系统中的压力变化来调节和控制空调系统的运行状态。
其主要功能是监测和调节压力，保证空调系统的正常运行和安全性。
空调系统中的压力控制可以分为高压控制和低压控制两部分。
首先是高压控制。
高压控制器主要监测和控制空调系统中的高压力，避免系统工作压力过高，导致系统过热和损坏。
空调系统中的高压控制器通常包括一个高压开关和一个控制电路。
高压开关通过传感器检测系统中的高压力，当压力超过设定值时，开关会自动切断电源，从而停止压缩机的运行，防止系统过热。
控制电路通过检测高压开关状态来进行控制，当高压开关打开时，控制电路会发送信号给压缩机，使其停止运行。
然后是低压控制。
低压控制器主要监测和控制空调系统中的低压力，避免系统工作压力过低，导致制冷效果不好或者制冷剂不足。
空调系统中的低压控制器通常包括一个低压开关和一个控制电路。
低压开关通过传感器检测系统中的低压力，当压力低于设定值时，开关会打开，从而停止压缩机的运行，防止制冷效果不好。
控制电路通过检测低压开关状态来进行控制，当低压开关打开时，控制电路会发送信号给压缩机，使其停止运行。
空调压力控制器的原理是基于压力传感器和控制电路的配合工作。
压力传感器通过测量系统中的压力值，并将压力信号转化为电信号，传送给控制电路。
控制电路通过接收压力传感器发送的信号，并与设定值进行比较，判断压力是否在正常范围内。
当压力过高或过低时，控制电路会发出相应的信号，控制相应的执行器（如高压开关或低压开关），从而实现对压力的控制和调节。
空调压力控制器的原理还包括了一个反馈控制环路。
控制电路会根据压力传感器的反馈信号，不断调整执行器的工作状态，使系统中的压力保持在设定的范围内。
通过反馈控制，空调压力控制器能够实时监测和调节系统中的压力，确保空调系统的正常运行和安全性。
除了监测和调节压力，空调压力控制器还可以通过与其他控制器和传感器的配合工作，实现对空调系统的整体控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要功能及技术指标
主要功能：
制冷控制：温度显示、温度控制、压缩机开机延时保护、温控探头故障告警、温度探头故障时可以近设定的开停比定期运行。
主要技术指标：
温度显示范围：－50－125℃（显示单位在－9.9－99.9之间为0.1℃，其它温度范围为1℃）温度设定范围：－45－125℃（显示单位在－9.9－99.9之间为0.1℃，其它温度范围为1℃）使用环境：温度－10－45℃，湿度≤85%，无凝露。
基本工作原理
温度控制
温度控制根据“上限温度”和“下限温度”两个参数进行，假设“上限温度”为20℃，“下限温度”为18℃，则当温控探头感知到的温度高于20℃时启动制冷，一直到温度低于18℃时停止制冷，将温度控制在18℃－20℃之间。
压缩机开机延时保护
控制器内有一个“压缩机停机计时器”，当压缩机停机时开始计时，下一次启动压缩机前首先检查这个计时器，如果已满三分钏则立即启动压缩机，如果不满三分钟则等满三分钟再启动。
这样可以保证停机后再启动间隔大于三分钟，以防止频繁启动损坏压缩机。
另外控制器刚通电的三分钟内也不会启动压缩机，这样在突然停电再来电的情况下也能保护压缩机。
（注：压缩机开机延时保护时间是可调的，以上假定设置成三分钟）。
