ESP系统控制策略的基本原理
常见的汽车辅助系统的工作原理和使用方法
常见的汽车辅助系统包括防抱死制动系统（ABS）、电子稳定程序（ESP）、自适应巡航控制系统（ACC）、倒车雷达、倒车影像、自动泊车系统等。
以下是这些系统的工作原理和使用方法：1. 防抱死制动系统（ABS）：- 工作原理：ABS能够通过传感器监测车轮速度，一旦检测到某个车轮即将抱死（停止旋转），系统将通过控制制动压力，让车轮保持旋转，以提供更好的制动性能和操控性。
- 使用方法：在紧急制动时，踩踏制动踏板即可。
在使用ABS时，持续踩踏制动踏板的力度，并允许系统自动调节车轮制动力。
2. 电子稳定程序（ESP）：- 工作原理：ESP利用车辆传感器监测车辆的状态，一旦发现车辆偏离预期的行驶轨迹，系统将自动通过减少/增加某些车轮的制动力或提供动力来纠正车辆的方向，保持车辆稳定性。
- 使用方法：没有特定的操作步骤，ESP在大多数情况下是自动工作的，可以在车辆规格说明书中了解是否可以手动激活或关闭ESP。
3. 自适应巡航控制系统（ACC）：- 工作原理：ACC利用雷达或摄像头监测前方车辆的距离和速度，根据设定的车速和跟车距离自动调节车辆的速度和跟车间距。
- 使用方法：驾驶员设定期望的巡航速度和跟车间距后，系统将自动跟车，如果前方车辆减速或停车，ACC系统会相应减速车辆并保持安全跟车距离。
4. 倒车雷达和倒车影像：- 工作原理：倒车雷达利用超声波或雷达技术检测车辆周围的障碍物，发出警告音或图像提示驾驶员。
倒车影像则通过车载摄像头，将后方情况实时显示在车载屏幕上。
- 使用方法：驾驶员在倒车时会收到来自雷达或图像显示的警告，以便及时采取回避动作。
5. 自动泊车系统：- 工作原理：通过车载摄像头和传感器，自动泊车系统能够识别合适停车位的大小并控制方向盘，实现自动泊车。
- 使用方法：驾驶员激活自动泊车系统后，系统将指导车辆驶入合适的泊车空间，然后自动控制方向盘和刹车完成泊车操作。
6. 盲点监测系统（BSD）：- 工作原理：盲点监测系统使用传感器监测车辆周围的盲区，并在检测到其他车辆或物体时提供警告，通常通过侧面镜或车内警示灯来提示驾驶员。

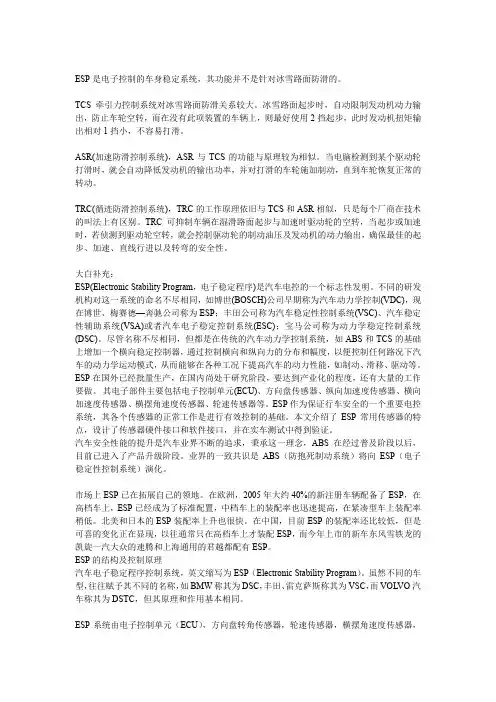

esp工作原理

ESP是电子控制的车身稳定系统，其功能并不是针对冰雪路面防滑的。
TCS牵引力控制系统对冰雪路面防滑关系较大。
冰雪路面起步时，自动限制发动机动力输出，防止车轮空转，而在没有此项装置的车辆上，则最好使用2挡起步，此时发动机扭矩输出相对1挡小，不容易打滑。
ASR(加速防滑控制系统)，ASR与TCS的功能与原理较为相似。
当电脑检测到某个驱动轮打滑时，就会自动降低发动机的输出功率，并对打滑的车轮施加制动，直到车轮恢复正常的转动。
TRC(循迹防滑控制系统)，TRC的工作原理依旧与TCS和ASR相似，只是每个厂商在技术的叫法上有区别。
TRC可抑制车辆在湿滑路面起步与加速时驱动轮的空转，当起步或加速时，若侦测到驱动轮空转，就会控制驱动轮的制动油压及发动机的动力输出，确保最佳的起步、加速、直线行进以及转弯的安全性。
大白补充：ESP(Electronic Stability Program，电子稳定程序)是汽车电控的一个标志性发明。
不同的研发机构对这一系统的命名不尽相同，如博世(BOSCH)公司早期称为汽车动力学控制(VDC)，现在博世、梅赛德—奔驰公司称为ESP；丰田公司称为汽车稳定性控制系统(VSC)、汽车稳定性辅助系统(VSA)或者汽车电子稳定控制系统(ESC)；宝马公司称为动力学稳定控制系统(DSC)。
尽管名称不尽相同，但都是在传统的汽车动力学控制系统，如ABS和TCS的基础上增加一个横向稳定控制器，通过控制横向和纵向力的分布和幅度，以便控制任何路况下汽车的动力学运动模式，从而能够在各种工况下提高汽车的动力性能，如制动、滑移、驱动等。
ESP在国外已经批量生产，在国内尚处于研究阶段，要达到产业化的程度，还有大量的工作要做。
其电子部件主要包括电子控制单元(ECU)、方向盘传感器、纵向加速度传感器、横向加速度传感器、横摆角速度传感器、轮速传感器等。
ESP作为保证行车安全的一个重要电控系统，其各个传感器的正常工作是进行有效控制的基础。
车身稳定系统(ESP)的作用
车身稳定系统(ESP)的作用车身稳定系统(ESP)是一种先进的车辆动态控制系统，它的作用是通过传感器监测车辆的行驶状态，一旦检测到车辆出现侧滑、打滑或失控等情况，系统会自动介入，通过调整车辆的制动力和动力分配，帮助车辆保持稳定行驶状态，提高行车安全性。
ESP系统的出现极大地提升了车辆的操控性和安全性，成为现代汽车不可或缺的重要装备之一。
一、ESP系统的工作原理ESP系统主要由传感器、控制单元和执行器组成。
传感器主要包括车速传感器、转向角传感器、侧倾角传感器、轮速传感器等，用于实时监测车辆的行驶状态。
控制单元是ESP系统的核心，通过对传感器数据的实时分析和处理，判断车辆是否存在侧滑、打滑等危险情况，并制定相应的控制策略。
执行器则包括制动系统和动力系统，用于实施控制策略，调整车辆的制动力和动力分配，使车辆保持稳定行驶状态。
当ESP系统检测到车辆出现侧滑或打滑时，控制单元会立即介入，通过调整车辆的制动力和动力分配，实现对车辆的动态稳定控制。
比如在车辆急转弯时，内侧车轮容易失去抓地力而产生侧滑，ESP系统会通过瞬间制动内侧车轮，提高其抓地力，同时调整动力分配，使车辆保持稳定行驶轨迹。
在紧急制动时，ESP系统也能够避免车辆因制动过猛而失控，保持车辆的稳定性，有效避免交通事故的发生。
二、ESP系统的作用1. 提高行车安全性ESP系统能够在车辆出现侧滑、打滑或失控等危险情况时及时介入，通过调整车辆的制动力和动力分配，帮助车辆保持稳定行驶状态，有效提高行车安全性。
尤其在恶劣天气或复杂路况下，ESP系统能够更好地保护驾驶员和乘客的安全，减少交通事故的发生率。
2. 提升车辆操控性ESP系统能够实现对车辆的动态稳定控制，使车辆在转弯、急加速、急减速等情况下保持稳定性，提升车辆的操控性和驾驶舒适性。
驾驶员在驾驶过程中更加轻松自如，不易疲劳，提高驾驶乐趣和驾驶体验。
3. 防止侧滑和翻车ESP系统能够有效防止车辆侧滑和翻车的情况发生。
汽车ESP故障诊断方法及其控制策略的研究
2、数据流分析
数据流分析是通过诊断接口获取ESP系统工作时的实时数据，通过对数据的分 析，可以判断ESP系统的运行状态。通过对数据流的分析，可以检测出传感器 的偏差、执行器的故障等问题。数据流分析需要借助专业的诊断软件，如大众 的VAS5051或通用的ScanTool等。
3、症状出现原因及解决方法
然后分析了汽车ESP控制策略的意义和目的，阐述了各种控制策略的优缺点， 并结合实际案例进行分析。最后总结了本次演示的研究成果，并指出了研究的 不足和展望未来的研究方向。
尽管已经对汽车ESP故障诊断方法及其控制策略进行了深入研究，但仍存在一 些不足之处。首先，故障诊断方法仍需要进一步完善和优化，以提高诊断的准 确性和效率；其次，控制策略的研究仍需继续深入，以实现更加精细和智能的 控制；最后，还需要对实际应用中的问题进行分析和解决，以满足用户的需求 和提高系统的性能。
汽车ESP故障诊断方法及其控 制策略的车ESP故障诊断方 法
02 研究背景 04 参考内容
引言
汽车电子稳定程序（ESP）是一种重要的汽车主动安全系统，其作用是在车辆 失控时，通过干预和调整车辆状态，使车辆恢复稳定。随着ESP系统的广泛应 用，其故障诊断与控制策略成为了研究的热点。本次演示将围绕汽车ESP故障 诊断方法及其控制策略进行深入探讨，旨在为相关领域的研究提供参考。
未来研究方向可以从以下几个方面展开：首先，深入研究故障诊断方法，以提 高其准确性和效率；其次，继续研究更加精细和智能的控制策略；最后，针对 实际应用中的问题进行分析和解决，以提高系统的性能和用户满意度。
参考内容
引言
汽车电子稳定程序（ESP）是一种重要的主动安全系统，能够在车辆失控时采 取有效措施保持车辆稳定，降低交通事故风险。随着科技的发展，对于ESP控 制策略及其硬件实现的研究变得越来越重要。本次演示将研究ESP控制策略的 种类和特点，探讨其硬件实现的原理和方法。
汽车底盘-电子稳定程序控制-ESP
•汽车底盘-电子稳定程序控制-ESP
具体的纠偏工作是这样实现的:ESP通 过TCS装置牵制发动机的动力输出，同时 指挥ABS对各个车轮进行有目的的刹车， 产生一个反横摆力矩，将车辆带回到所希 望的轨迹曲线上来。比如转向不足时，刹 车力会作用在曲线内侧的后轮上；而在严 重转向过度时会出现甩尾，这种倾向可以 通过对曲线外侧的前轮进行刹车得到纠正。
ESP提高了所有驾驶工况下的主动安全性。尤其是在 转弯工况下，即是在横向力起作用的情况下，ESP能维持 车辆稳定和保持车辆在车道上正确行驶。ABS和TCS只在 纵向起作用。ESP结合了侧滑率传感器，并集成横向加速 度传感器及转向角度传感器。此外，ESP应用了ABS/TCS 的所有部件，并基于功能更强大的新一代电子控制单元。
•汽车底盘-电子稳定程序控制-ESP
(1)避让始料不及的障碍物 在悠长平整的路面上交替进行着超车和变道。突然出现 一个障碍物。
•汽车底盘-电子稳定程序控制-ESP
(2)路程的错误估计 行驶于蜿蜒曲折的山路。下一弯道始料不及地出现。
•汽车底盘-电子稳定程序控制-ESP
(3)始料不及的新状况 冰雪路面、弯道上的湿树叶或者鹅卵石路旁的 铁轨。
•汽车底盘-电子稳定程序控制-ESP
3．3转向角度传感器
它监测转向盘旋转 的角度，帮助确定 汽车行驶方向是否 正确。结合来自轮速
传感器和转向角度传 感器的输入信息， ECU计算出车辆的目 标动作。转向角度传 感器的工作范围（量 程）为720°。在方向 盘满舵转动范围内， 其误差在5°之内。
•汽车底盘-电子稳定程序控制-ESP
•汽车底盘-电子稳定程序控制-ESP
4.2体积小、重量轻、低成本液压 制动作动系统的结构设计
ESP工作原理和工作过程
ESP工作原理和工作过程ESP是一种车辆动态稳定系统，全称为Electronic Stability Program，它通过传感器监测车辆的运动状态，对车辆进行自动干预，帮助驾驶员保持车辆的稳定性，提高驾驶安全性。
本文将探讨ESP的工作原理和工作过程。
工作原理ESP系统的主要工作原理基于车辆动力学和控制理论。
通过车辆上安装的传感器（如转向传感器、车速传感器、侧倾传感器等），ESP系统能够实时监测车辆的各种参数，如车速、加速度、侧倾角等。
同时，ESP系统还监测驾驶员的方向盘操作，通过这些数据，系统可以判断车辆的运动状态。
当ESP系统检测到车辆出现潜在的失控情况时（如车辆打滑、侧滑等），系统会通过制动系统或调整车辆动力来进行干预，帮助车辆回复稳定状态。
具体干预方式包括有针对性地制动某个车轮、调整发动机输出功率等操作，以恢复车辆的稳定性。
工作过程ESP系统的工作过程可以简单地分为以下几个步骤：1.传感器监测：ESP系统不断地通过各种传感器监测车辆状态，包括车速、车轮转速、侧倾角等参数。
2.数据处理与分析：ESP系统对传感器获取的数据进行处理和分析，判断车辆是否出现失控情况。
3.干预决策：当系统确定车辆存在失控风险时，ESP系统会根据预设的算法和逻辑，制定相应的干预措施。
4.实施干预：系统会通过制动系统或调整车辆动力等方式，对车辆进行干预，恢复稳定状态。
5.监测反馈：ESP系统持续监测车辆状态，确保车辆恢复稳定后，逐渐减少干预措施，让驾驶员重新掌控车辆。
在车辆行驶过程中，ESP系统不断重复以上过程，保障车辆在各种路况下保持稳定性，确保驾驶安全。
结语ESP作为一种重要的车辆安全系统，通过其精确的传感器监测和高效的干预机制，为驾驶员提供了额外的安全保障。
了解ESP的工作原理和工作过程不仅可以帮助驾驶者更好地理解车辆的运动控制，还有助于提高行车安全意识，降低交通事故发生概率。
希望本文能够带给您更多有关ESP系统的了解和认识。
ESP功能
ESP功能
ESP（Electronic Stability Program）是一种车辆动力控制系统，旨在提高车辆的稳定性和安全性。
它利用传感器和计算机控制系统来监测和纠正车辆在横向运动方面的不稳定行为，以防止车辆失控和滑动。
ESP系统的工作原理是通过传感器检测车辆的加速度、转向角度、车速等参数，然后与理想行驶状态进行比较。
如果发现车辆正在偏离预定路径，ESP会立即采取相应的控制措施，以保持车辆在安全的行驶轨迹上。
一旦ESP系统检测到车辆横向滑移或失控的迹象，它将自动
通过刹车控制和发动机动力调节来纠正车辆的行驶姿态。
当车辆出现过度转向、侧滑、失控等情况时，ESP系统会立即通过减少发动机动力、调节制动力分配和对车轮 individually 的单
独制动干预，以恢复车辆的稳定。
由于ESP系统能够实时检测和纠正车辆的姿态，它可以帮助
驾驶员避免危险情况和提高车辆在紧急情况下的控制能力。
它能够减少车辆在转弯、紧急制动、加速等情况下的侧滑和失控，提供更好的操控性能和安全性。
ESP系统的应用已经广泛应用于各类乘用车、商用车和越野车中，并成为许多国家和地区法律要求安装的必备装备。
它不仅可以保护驾驶员和乘客的生命安全，还减少了交通事故的发生和损失。
总之，ESP系统是一项非常重要的车辆动力控制技术，它能够实时监测车辆的行驶状态并纠正不稳定行为，提高车辆的操控性能和安全性。
对于驾驶员来说，ESP系统是一项有力的辅助工具，可以帮助其更好地应对紧急情况和提高驾驶安全。
同时，车辆制造商也应该积极采用和推广ESP技术，以提升车辆的
竞争力和市场份额。
汽车防侧滑系统的工作原理
汽车防侧滑系统的工作原理汽车防侧滑系统，也被称为车辆稳定性控制系统（Vehicle Stability Control System，简称VSC），是一种用于提高汽车行驶稳定性和安全性的重要装置。
该系统通过感知车辆状态并调整车辆动力分配和制动力，以防止车辆在转弯或突发情况下出现侧滑或失控的情况。
汽车防侧滑系统的工作原理主要由传感器、控制单元和执行器三个部分组成。
传感器用于感知车辆的动态状态，控制单元根据传感器提供的信息进行处理和判断，并向执行器发送指令，来控制车辆的制动力和加速力。
在汽车防侧滑系统中，最重要的传感器之一是陀螺仪。
它能感知车辆的侧倾角、俯仰角和偏航角等信息，同时也能检测车辆加速度和转向角速度。
依靠这些数据，控制单元可以准确地判断车辆的姿态和运动状态，进而作出相应的控制策略。
另一个关键的传感器是车轮速度传感器。
它监测车辆各个轮胎的转速情况，通过不断比较四个轮胎的转速差异，系统可以检测到一侧的车轮是否开始滑动，判断车辆是否存在侧滑的危险。
这些数据也被控制单元用于调整车辆的动力分配。
一旦控制单元判断车辆存在侧滑的风险，它会发送指令给执行器来纠正车辆的运动状态。
执行器主要包括制动系统和动力系统。
通过电子控制单元（ECU）或类似的装置，控制单元可以调节每个轮子的制动力，来实现针对性的制动，以防止车轮侧滑。
同时，如果车辆需要加速，控制单元也可以减少发动机输出功率，以维持稳定的行驶状况。
现代的汽车防侧滑系统通常还配备了电子稳定程序（Electronic Stability Program，简称ESP）。
ESP是基于防侧滑系统的基础上进一步发展而来的，它可以通过主动干预车辆的动力分配和制动力，以防止车辆在急刹、过弯或紧急避让时失控。
ESP通过不断监测车辆的动态状态和驾驶员的操作，自动调整车辆的行驶轨迹，确保高速下的稳定性和安全性。
总之，汽车防侧滑系统通过感知车辆状态、判断侧滑风险和调整制动力和动力分配，能够有效提高车辆的稳定性和安全性。
什么是ESP
什么是ESPESP 是车身电子稳定控制系统（Electronic Stability Program）的简称，是一种在紧急驾驶条件下防止车辆打滑的制动系统，其最主要的特点就是它的主动性，如果说ABS 是被动地作出反应，那么ESP 却可以做到防患于未然。
ESP 最早由德国博世（Bosch）公司于1997 年研制成功，并首先由奔驰公司应用与其A 级轿车上。
之后，其他公司也分别研究各自的车身电子稳定控制系统，只不过名字有所不同，其实原理都是一样的。
比如奔驰、大众、奥迪、雪铁龙、标致、现代叫做ESP，宝马、马自达叫做DSC，本田叫做VSA，丰田叫做VSC，日产叫做VDC。
ESP 工作原理简介：ESP 系统由中央控制单元（ECU）及转向传感器、车轮传感器、侧滑传感器、横向加速度传感器和执行器组成，其目的是在电脑实时监控汽车运行状态的前提下，对发动机及制动系统进行干预和调控。
在汽车行驶过程中，转角传感器感知驾驶者转弯方向和角度，车速传感器感知车速、油门开度和转速力矩，刹车传感器感知刹车力，而摆角传感器则感知车子的倾斜度和侧倾速度。
ECU 了解这些信息之后，通过计算后判断汽车要正常安全行驶和驾驶者操纵汽车意图的差距，然后，由ECU 发出指令，调整发动机的转速和车轮上的刹车力，从而修正汽车的过度转向或转向不足，以避免汽车打滑、转向过度、转向不足和抱死，从而保证汽车的行驶安全。
从严格的角度来讲，ESP 系统实际上包括ABS 和TCS（牵引力控制系统）两大系统的功能，但又不是两者简单的叠加。
它们之间的差别主要是ABS 和TCS 只能被动的作出反应，而ESP 则能够探测和分析车况并纠正驾驶的错误，防患于未然。
esp工作原理课件
esp工作原理课件1. 什么是ESP？- ESP（也称为整车稳定性计算机）是一种基于车辆动力学原理的电子稳定系统，它与车辆的制动系统和悬挂系统紧密相连，以提高车辆的操控稳定性和安全性。
- ESP可通过监测车辆的动态参数，如车速、方向盘转角、轮速等参数，来判断车辆的行驶状态，并根据需要采取适当的控制策略。
- 主要功能包括电子差速器、自动抗滑控制、车身稳定性控制等。
2. ESP的工作原理- 监测系统：ESP使用各种传感器来实时监测车辆的状态，其中包括轮速传感器、方向盘转角传感器、车身加速度传感器等。
- 数据处理：通过将传感器获取的数据输入到电子控制单元（ECU）中进行处理，ESP可以获得关于车辆行驶状态的准确信息。
- 算法计算：ESP的ECU使用特定算法来分析已获取的数据，并根据车辆行驶状态计算出相应的控制策略。
- 控制系统：根据算法计算的结果，ESP的ECU可以通过控制制动系统和悬挂系统来干预车辆的行驶，以提高操控和稳定性。
- 实时调节：ESP的ECU可以实时调节制动力和悬挂系统的工作状态，以响应不同的驾驶条件和操控需求。
- 提高车辆稳定性：通过动态调节制动力分配和悬挂系统刚度，ESP可以帮助车辆保持平稳的操控性能和抓地力，从而提高车辆的稳定性和安全性。
3. ESP的应用- 防抱死制动系统（ABS）：ESP可以通过调节制动力分配，防止车轮因制动而抱死，从而有效提高制动性能和操控稳定性。
- 轮跳控制系统（TCS）：ESP可以监测车轮的滑动状态，并根据需要调整制动力分配，以防止车辆因车轮滑动而失去牵引力。
- 牵引力控制系统（ASR）：ESP通过调整制动力和制动压力，可以在车辆起步和行驶中防止车轮空转，提供更好的牵引力。
- 电子差速器系统（EDS）：ESP可以检测到车轮间的速度差异，并通过制动力和差速器的调整，在不同的阻滞情况下提供适当的转向力和牵引力。
- 车身稳定性控制系统（ESC）：ESP可以通过动态调整制动力和悬挂系统刚度，防止车辆失控，提供更好的操控和稳定性。
ESP电子稳定系统PPT
ESP电子稳定系统作为主动安全技术 的重要组成部分，能够提前预测车辆 失控风险，采取相应措施避免或减少 事故发生。
ESP电子稳定系统在摩托车行业的应用
摩托车稳定性控制
ESP电子稳定系统应用于摩托车，能够通过控制车轮的制动和发动 机输出，提高摩托车在行驶过程中的稳定性。
摩托车安全性能提升
ESP电子稳定系统能够预测摩托车失控风险，及时采取措施避免事 故发生，提高骑行安全性。
应用领域
ESP电子稳定系统在汽车行业的应用
车辆操控稳定性
节能减排
ESP电子稳定系统通过控制车轮的制 动和发动机输出，帮助驾驶员在湿滑、 冰雪等路况下保持车辆稳定，提高操 控性能。
ESP电子稳定系统通过优化发动机输 出和车轮制动，能够提高车辆燃油经 济性，减少尾气排放，对环保有积极 作用。
主动安全技术
通过加强研发与创新，不断优化ESP电子稳定系统的性能和功能，提高其安全性和用户 体验。
降低成本与价格
通过优化生产工艺和供应链管理等方式，降低ESP电子稳定系统的成本和价格，使其更 加适用于广泛的应用场景。
适应法规与标准
加强与各国政府和国际组织的合作，了解并适应不同市场的法规与标准要求，推动ESP 电子稳定系统的国际标准化进程。
摩托车性能优化
ESP电子稳定系统可以优化发动机输出和车轮制动，提高摩托车动力 性能和燃油经济性。
ESP电子稳定系统在其他领域的应用
商用车
ESP电子稳定系统也可以应用于商用车，如卡车、公交车 等，提高车辆在行驶过程中的稳定性、安全性和燃油经济 性。
农业机械
在农业机械领域，如拖拉机、收割机等，ESP电子稳定系 统可以提高机械在作业过程中的稳定性，减少事故风险。
主动干预
esp定律详解
1.前言在论坛上看到很多朋友，不知道什么是ESP定律，ESP的适用范围是什么，ESP定律的原理是什么，如何使用ESP定律？看到了我在[url]/dispbbs.asp?boardID=5&ID=54&page=1[/url]调查结果发现,大家对ESP定律很感兴趣，当然因为实在是太好用了，现在我就来告诉大家什么是ESP定律，它的原理是什么！！2.准备知识在我们开始讨论ESP定律之前，我先给你讲解一下一些简单的汇编知识。
1.call这个命令是访问子程序的一个汇编基本指令。
也许你说，这个我早就知道了！别急请继续看完。
call真正的意义是什么呢？我们可以这样来理解：1.向堆栈中压入下一行程序的地址；2.JMP到call的子程序地址处。
例如：00401029 . E8 DA240A00 call 004A35080040102E . 5A pop edx在执行了00401029以后，程序会将0040102E压入堆栈，然后JMP到004A3508地址处！2.RET与call对应的就是RET了。
对于RET我们可以这样来理解：1.将当前的ESP 中指向的地址出栈；2.JMP到这个地址。
这个就完成了一次调用子程序的过程。
在这里关键的地方是：如果我们要返回父程序则当我们在堆栈中进行堆栈的操作的时候，一定要保证在RET这条指令之前，ESP指向的是我们压入栈中的地址。
这也就是著名的“堆栈平衡”原理！3.狭义ESP定律ESP定律的原理就是“堆栈平衡”原理。
让我们来到程序的入口处看看吧！1.这个是加了UPX壳的入口时各个寄存器的值！EAX 00000000ECX 0012FFB0EDX 7FFE0304EBX 7FFDF000ESP 0012FFC4EBP 0012FFF0ESI 77F51778 ntdll.77F51778EDI 77F517E6 ntdll.77F517E6EIP 0040EC90 note-upx.<ModuleEntryPoint>C 0 ES 0023 32bit 0(FFFFFFFF)P 1 CS 001B 32bit 0(FFFFFFFF)A 0 SS 0023 32bit 0(FFFFFFFF)Z 0 DS 0023 32bit 0(FFFFFFFF)S 1 FS 0038 32bit 7FFDE000(FFF)T 0 GS 0000 NULLD 0O 0 LastErr ERROR_MOD_NOT_FOUND (0000007E)2.这个是UPX壳JMP到OEP后的寄存器的值！EAX 00000000ECX 0012FFB0EDX 7FFE0304EBX 7FFDF000ESP 0012FFC4EBP 0012FFF0ESI 77F51778 ntdll.77F51778EDI 77F517E6 ntdll.77F517E6EIP 004010CC note-upx.004010CCC 0 ES 0023 32bit 0(FFFFFFFF)P 1 CS 001B 32bit 0(FFFFFFFF)A 0 SS 0023 32bit 0(FFFFFFFF)Z 1 DS 0023 32bit 0(FFFFFFFF)S 0 FS 0038 32bit 7FFDE000(FFF)T 0 GS 0000 NULLD 0O 0 LastErr ERROR_MOD_NOT_FOUND (0000007E) 呵呵~是不是除了EIP不同以外，其他都一模一样啊！为什么会这样呢？我们来看看UPX的壳的第一行：0040EC90 n> 60 pushad //****注意这里*****0040EC91 BE 15B04000 mov esi,note-upx.0040B015PUSHAD就是把所有寄存器压栈！我们在到壳的最后看看：0040EE0F 61 popad //****注意这里*****0040EE10 - E9 B722FFFF jmp note-upx.004010CC //JMP到OEPPOP就是将所有寄存器出栈！而当我们PUSHAD的时候，ESP将寄存器压入了0012FFC0--0012FFA4的堆栈中！如下：0012FFA4 77F517E6 返回到ntdll.77F517E6 来自ntdll.77F78C4E//EDI0012FFA8 77F51778 返回到ntdll.77F51778 来自ntdll.77F517B5 //ESI 0012FFAC 0012FFF0 //EBP0012FFB0 0012FFC4 //ESP0012FFB4 7FFDF000 //EBX0012FFB8 7FFE0304 //EDX 0012FFBC 0012FFB0 //ECX 0012FFC0 00000000 //EAX所以这个时候，在教程上面就告诉我们对ESP的0012FFA4下硬件访问断点。
汽车稳定控制系统的工作原理
汽车稳定控制系统的工作原理汽车稳定控制系统（Electronic Stability Control，ESC）是一种现代化的安全辅助系统，旨在提高车辆的稳定性和操控性。
它通过使用传感器和控制单元，对车辆的行驶状态进行监测和控制，以避免失控和减少交通事故的发生。
下面将详细介绍汽车稳定控制系统的工作原理。
1. 传感器的作用汽车稳定控制系统通过各种传感器来感知车辆的动态信息。
其中包括车轮速度传感器、方向盘转角传感器、横摆角度传感器、纵向加速度传感器等。
这些传感器能够实时获取车辆的车速、转向角度、横向姿态以及车辆的运动状态等重要参数。
2. 控制单元的功能汽车稳定控制系统的核心是控制单元，它负责对传感器获取的信息进行分析和处理。
控制单元可以根据车辆的动态特性和当前驾驶条件来确定最佳的控制策略，并通过控制制动系统、发动机和转向系统等来实施这些策略。
3. 判定车辆是否失控在行驶过程中，控制单元会不断地分析车辆的动态信息，并与预设的各种模型进行比较。
如果控制单元判定车辆正在发生失控或有失控的趋势，它会立即采取相应的措施来恢复车辆的稳定。
4. 利用制动系统控制车辆稳定当控制单元判定车辆失去稳定性时，它会通过制动系统来控制车轮的制动力分配。
如果某个车轮速度过高，控制单元会自动通过电动泵抑制制动力，以达到减速的效果。
这样可以避免车辆发生横滑现象，增加稳定性。
5. 增加发动机输出扭矩除了通过制动系统控制稳定外，控制单元还可以通过调整发动机输出扭矩来对车辆进行控制。
当车辆存在失控趋势时，控制单元会减小发动机的输出力矩，以减少车轮的驱动力，从而控制车辆的动力分配，提高稳定性。
6. 通过转向系统辅助操控汽车稳定控制系统还可以通过转向系统来辅助驾驶员操控车辆。
当控制单元判断车辆出现失控趋势时，它可以通过控制转向系统对车轮角度进行微调，以纠正车辆的行驶方向，保持车辆的稳定。
7. 人机交互与驾驶员警示为了使驾驶员及时了解车辆的工作状态，汽车稳定控制系统还会通过仪表盘上的指示灯、声音和震动等方式来警示驾驶员。
ESP汽车电子稳定系统构造与原理
汽车电子稳定系统就开始工作。
立德强能 知行合一
一、ESP工作原理
电子控制单元通过方向盘转角传感器确定驾驶员想要的行驶方向；通 过车轮速度传感器和横向偏摆率传感器来计算车辆的实际行驶方向。当电 子稳定程序检测到车辆行驶轨迹与驾驶员要求不符时，电子稳定程序将首 先利用牵引力控制系统中的发动机扭矩减小功能并向发动机控制模块发送 一个串行数据通信信号，请求减小发动机扭矩。如果电子稳定程序仍然检 测到车轮侧向滑移，则电子稳定程序将实行主动制动干预。
立德强能 知行合一
二、转向不足控制
当汽车行驶过程中，如果出现前轮打滑，电子控制单元会发出指令降 低发动机转矩，并给内侧前轮加制动力，使其向内侧移动，以达到驾驶稳 定的目的。
方向盘转角传感器向电子 控制单元发送一个驾驶员想要 转向的信号，横向偏摆率传感 器检测到车辆开始打转，同时 车辆前端开始产生滑移，说明 车辆出现转向不足，电子稳定 程序将实行主动制动干预。
制动分泵(e) 回油泵(f) 动态液压泵(g) 制动助力器(h)
ESP进行控制调整，动态液压泵(g)开始从制 动液储液罐中向制动管路输送制动液。在制 动分泵和回油泵内很快建立制动压力，回油 泵开始输送制动液使制动压力进一步提高。
入口阀关闭，出口阀也保持关闭。制动压力 不能卸压。回油泵停止工作，高压阀N227(b) 关闭。
2021/4/18
立德强能 知行合一
二、ＥＳＰ的作用
2.ESP的重要性
在欧洲，每年有 5 万人死于车祸， 190 万 人因此而受伤。德国的一项研究表明，涉及
严重人身伤害的车祸当中有 1/4 都是由汽车 侧滑所引起。 往往一个转弯就足以危及到生命。 ESP能
电控汽车稳定行驶系统 (ESP)
2、转向盘角度传感器—多为光电管式，安装 于转向盘的轴上，提供有转向动作和转向角大 小和快慢的信号，来识别司机的操作意图。转 角总值约3圈，左右各1.5圈。如果无此信号， 电脑无法认定汽车的行驶方向，EPS系统即不 工作而报警。
3、纵向和横向加减速度传感器—多为压电陶瓷片 式，利用其内部高密度重物的移动，使压电陶瓷 片挠曲变形，而产生正负值电压信号，每1~1.4V 对应1g的加速度变化。它安装于汽车质心C附近地 板下方的中间位置，用来测量汽车纵向、横向的 加减速度值，判定汽车的运动状态。如无此信号， 电脑无法得知汽车实际行驶状态，ESP系统即不 工作而报警。
因前轮为驱动轮，应使后轮采用“先 拉后摆”的办法恢复直行，对两后轮 还可以用“占空比方式”调节制动力 的大小。
3、抑制转向不足—汽车高速行驶出现障碍 物时，司机向左急转向，但惯性力是向前的， 与转向轮方向不一致，会出现“转向不足” 状态（实际角度小于轮转角），ESP系统立 即制动左后轮（内弧线后轮），产生向左的 转矩，迅速向左转向，消除转向不足状态。
9、蓄能器总成—包括电机、油泵、蓄能罐 等元件，它用来向ASR/ESP系统提供控制油 压，便于对每个驱动轮进行防滑调节。 A、当蓄能器内油压低于设定值时—压力 控制开关闭合，电机运转泵油增压。 B、当蓄能器内油压高于设定值时—压力 控制开关断开，电机仃转保持油压。
五、电控汽车稳定行驶系统（ESP） 的工作原理： 汽车的不平稳行驶状态，来源于两个 方面：一为，路面附着力变化异常， 出现失稳状态；二为，操控不当，出 现失稳状态。两者皆可通过ESP系统 来进行调控，抑制汽车侧滑和失控， 使汽车始终在惯性力和行驶方向一致 的状态下，高速安全行驶。
4、抑制转向过度—当汽车向左急转向绕过 障碍物后，绕过了障碍物后，需急速向右转 向恢复直线行驶，ESP系统立即制动右前轮 （内弧线前轮），恢复直行状态。当惯性分 力较大时，惯性分力会使汽车产生“转向过 度”状态（实际角度大于轮转角），严重时 会造成“向左甩尾”现象。
汽车底盘电控技术 3 ESP电子稳定系统讲解
对于电容器K1 ，若其两板间 距变大，那么其电容C1 就变小。
对于电容器K2 ，若其两板间 距变小，那么其电容C2 就变大。
BOSCH --ESP
调节开始后，ESP指示灯会闪 亮，以通知司机，ESP正在工作。
BOSCH --ESP
带EDS/ASR/ESP的ABS控制单元J104
控制单元J104是通过仪表线束内 的正极连接获得供电的。
BOSCH --ESP
方向盘转角传感器G85
工作原理 角度的测量依据光栅原理
结构和功能
G85位于转向灯开关和方向盘之间。向控制单元传送 方向盘转动角度，测量的角度为正负540度,对应方 向盘转3圈。
我们可以这样简单的描述其 结构：
放好质量可动得电容器片， 使它能来回摆动。两个固定安装 的电容器片围住了可动得电容器 片，这样就形成了两个串联电容 器片K1 和K2。借助电极就可以 测量出这两个电容器容纳的电荷 量，这个电荷量就叫电容C。
BOSCH --ESP
组合传感器
功能：
如果没有加速度作用在这个 系统上，那么测出来的两个电容 器的电荷量C1和C2是相等的。
ESP对左后轮实施 制动，于是车的转动得 到了加强，前车轮的侧 导向力仍保持着。
ESP调节过程
有ESP行驶状况
2、当车左转弯 行驶时，司机向右转 向，为了加强这个反 转向，右前轮被制动。
后车轮可自由旋 转，以保证在后桥产 生最佳侧向力。
ESP调节过程
有ESP行驶状况
3、这种轮迹变化 导致车绕垂直轴线的转 动，为避免车甩尾，左 前轮被制定。在特别紧 急的情况下，制动可将 车轮抱得很死，以便能 限制前桥侧向力的形成 （摩擦圆）。
ESP电子稳定系统
ESP电子稳定系统电子稳定系统(Electronic Stability Program，简称ESP)，实际上是一组车身稳定性控制的综合策略，它包含防锁死刹车系统（ABS）和驱动轮防滑系统（ASR）等，可以说它是在其它主、被动安全系统基础之上的一种功能性延伸，而并不是作为独立配置存在的。
那么，如今在众多车型上配备的ESP系统（不同品牌车型相应名称有所不同，具体请点击参考：车168教你学汽车知识之电子稳定系统ESP），它们之间到底有啥玄机呢？接下来，我们就为您对其进行详细剖析。
为了能够形象、具体的说明ESP系统到底都隐藏有哪些秘密，我们将以速腾和迈腾上的ESP系统举例说明。
这两种车型上匹配的ESP系统包括了九种详细功能，分别为：ABS（防死锁刹车系统）、EBD（电子制动力分配系统）、ESBS（扩展的电子稳定刹车系统）、HVV （后桥全减速）、ASR（牵引力控制系统）、EDL（电子差速锁）、M ASR（发动机阻力矩控制）、HBA（液压辅助制动）和LDE（低动力ESP）。
下面，我们就一起来看看以上那些功能，在日常行车时都会起到什么作用。
（注释：这两种车型上的ESP系统并不是博世（BOSH）公司所提供的，迈腾由美国天合（TRW）所提供，而速腾则是德国大陆特维斯（Continental Teves）公司所提供。
）ABS（防死锁刹车系统）平时经常提到的ABS，其英文全称为“Anti－lockBreakSystem”，中文译名“防死锁刹车系统”。
该系统可在汽车制动情况下车轮即将锁死时，一秒内连续制动60至120次，有点类似于机械式“点刹”。
这样便可以有效避免紧急刹车时方向失控或车轮侧滑，同时由于车轮在刹车时不会被锁死，轮胎不在一个点上与地面发生摩擦，因而加大了摩擦力，使刹车效率达到90％以上。
ABS防锁死刹车系统分机械和电子式两种，机械式ABS结构简单，主要利用其自身内部结构达到简单调节制动力的效果，没有传感器来反馈路面摩擦力和轮速等信号，完全依靠预先设定的数据来工作，因此在任何路面情况下它的工作方式都是一样的，目前国内只有一些低端的皮卡等车型仍在使用机械式ABS。
汽车电控稳定行驶系统简单介绍
一、 ESP系统概述
2.ESP系统的作用
汽车行驶的稳定性主要受到轮 胎与地面之间的附着特性的影响，车 轮在地面上所受到的切向力（制动力 或者驱动力）和侧向力决定了汽车的 行为方式。
3
一、 ESP系统概述
切向力与侧向力的关系
4
一、 ESP系统概述
侧偏角较大 的时，侧向力与侧 偏角是非线性关系 ，该时操纵车辆， 在极端情况下，会 导致侧滑，甚至急 转失控。
汽车电控稳定行驶系统
1
一、 ESP系统概述
1.ESP系统发展历程
1. ESP系统是近些年发展起来的一种电子装置， 是对ABS和TCS功能的继承与进一步扩展。 2. BOSCH公司一直是这方面技术的领先者,为 国际大多数汽车厂提供ABS/ASR/ESP系统； 3.不同公司对汽车电子稳定控制系统的叫法不 同，如本田称为VSA等。 4.国内汽车稳定性控制的研究还处在起步阶段。
8
二、 ESP系统的组成与原理
3. ESP系统的工作过程
9
二、 ESP系统的组成与原理
ESP系统控制方式
1.控制驱动力，防止车轮打滑 ESP通过制动、发动机管控及变速挡管，使
汽车在起步时保持合适的转矩，避免打滑。 2.转向不足或者转向过度的现象 经过计算对某轮进行合适的制动，从而产
生所需的反作用力，使汽车按意图行。 3.控制方向，减少对开路面的制动距离 在对开路面制动时控制方向盘反转，发挥
5
一、 ESP系统概述
稳定性控制系统的作用
汽车电子稳定控制系统主要对车辆纵向和横向稳定 性进行控制，保证车辆按照驾驶员的意识行驶。6Biblioteka 二、 ESP系统的组成与原理
1.ESP系统的组成
7
二、 ESP系统的组成与原理
汽车电子稳定控制系统ESP综述
汽车电子稳定控制系统ESP综述摘要：ESP是“Electronic Stability Program”的缩写形式，是电子稳定程序，即车辆稳定性控制系统。
是提高汽车安全性的重要系统。
近年来，汽车行驶速度不断加快，道路的行车密度不断增大，因此，车辆的稳定性越来越得到人们的重视，许多交通事故的发生，都是因为车辆稳定性差的原因。
ESP系统就是解决这一问题的重要措施。
它可以大大降低交通事故并提高道路安全。
它整合了防抱死制动系统和牵引力控制系统，能够有效防止汽车在转向时滑移、不稳定的现象，有效提高汽车的安全性。
关键词：ESP系统发展稳定性一、ESP简介汽车高速行驶安全性是当今国际汽车技术发展的前沿领域，集成了汽车制动防抱死系统ABS、牵引力控制系统TCS以及主动横摆力矩系统AYC的汽车电子稳定性控制系统（简称ESP）能够有效的解决汽车制动过程中的制动效能与制动安全性、强驱动过程中的加速性能与驱动防滑以及转向过程中汽车的动力性与转向稳定性问题，因而可以有效地减少汽车安全事故，成为最重要的汽车高速行驶安全性控制系统。
自2012年起，欧美等地区已经通过法规，在新车上强制安装ESP：我国自2013年起亦通过相关法规推荐新车装备ESP。
汽车在高速或低附着系数路面上转向行驶或受到侧向干扰时，轮胎与地面的侧向附着系数很容易达到附着极限而发生侧滑，而使丧失操纵稳定性，进一步引发交通事故。
—汽车电子稳定系统正是工作于此种工况，通过对车轮主动实施制动，来改善汽车的操纵稳定性,使驾驶员能够对车辆进行正常操纵，保证汽车行驶的稳定性。
ESP是一种车辆新型主动安全系统，是ABS（防抱死制动系统）、ASR（加速防滑系统）、EBD（电子制动力分配）、TCS（牵引力控制系统）、AYC（主动车身横摆控制系统）的结合。
在ABS和ASR的基础上，增加了车辆转向行驶时传感器、侧向加速度传感器和转向盘转角传感器，ECU通过庞大的监视网络监测车辆的状态喝家伙寺院的需求，发出各种指令确保车辆在制动、加速、转向等情况下行驶的稳定性。
ESP工作原理
ESP工作原理ESP（Electronic Stability Program）是一种车辆动态稳定系统，它通过传感器和计算机控制系统来监测车辆的行驶状态，并在需要时自动调整车辆的动力分配，以提高车辆的稳定性和操控性。
ESP系统的工作原理可以分为传感器监测、计算机分析和车辆调整三个主要步骤。
首先，ESP系统通过一系列传感器来监测车辆的各项参数，包括车辆的速度、转向角度、侧倾角、轮胎的抓地力等。
这些传感器可以实时地将车辆的运动状态传输给ESP系统的计算机，为后续的分析和调整提供数据支持。
其次，ESP系统的计算机会对传感器传来的数据进行实时分析，通过内置的算法来判断车辆是否存在潜在的失控风险。
当系统检测到车辆出现侧滑、失控或者转向不足等情况时，计算机会立即作出响应，开始调整车辆的动力分配，以恢复车辆的稳定状态。
最后，ESP系统会通过控制车辆的制动系统、发动机输出和转向系统等部件，来实现对车辆的动态调整。
比如，当系统检测到车辆出现侧滑时，会通过制动系统对特定车轮进行独立制动，以恢复车辆的稳定性；当车辆转向过度时，系统会通过调整发动机输出来减小车辆的转向角度，以避免失控。
总的来说，ESP系统通过传感器监测、计算机分析和车辆调整三个步骤，实现了对车辆动态稳定性的有效控制。
它可以在车辆出现潜在失控风险时，及时作出调整，提高了车辆的操控性和安全性，为驾驶者提供了更加稳定的行驶体验。
在日常驾驶中，驾驶者可以通过车辆仪表盘上的ESP指示灯来了解系统是否正常工作。
当ESP系统工作时，指示灯会亮起，提醒驾驶者系统正在监测和调整车辆的稳定性。
驾驶者在遇到恶劣路况或者紧急情况时，可以充分信任ESP系统的工作，提高车辆的稳定性和安全性。
总之，ESP系统作为一种先进的车辆动态稳定技术，通过传感器监测、计算机分析和车辆调整三个步骤，实现了对车辆动态稳定性的有效控制。
它在提高车辆操控性和安全性方面发挥着重要作用，为驾驶者提供了更加稳定的行驶体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ESP系统控制策略的基本原理
1)ESP液压执行单元的关键功能——主动制动的实现。
如前所述，ESP系统的TCS和AYC功能的实现都需要通过主动制动来干涉制动压力。
与此同时，在汽车主动安全技术中，GCC、ACC等功能都要求汽车能够实现主动制动的功能，从而加以控制。
因此主动制动功能就成为ESP液压执行单元的关键功能。
为了实现主动制动的功能，液压执行单元中需要两个动力源：预压泵和柱塞泵。
预压泵为柱塞泵建立一定的背压，驱动柱塞泵正常工作。
通过研究，可以考虑趋向于取消预压泵，实现单一动力源主动制动。
这就要求ESP液压执行单元在无背压条件下实现主动增压的功能，达到主动制动的目的。
因此，如何实现这一功能的理论设计方法成为了研究热点。
2)ESP液压执行单元动态特性分析。
目前国内已经实现了ABS的产业化，而ESP系统在ABS的液压执行单元部分上只增加了吸人阀、限压阀、单向阀三个部件，同时泵的能力有所提高，能够实现主动增压的功能要求。
但由于我国的汽车工业基础相对薄弱，国外的各公司又将这方面的研究成果不对外公开，而目前国内在液压执行单元所包括的多个液压单元的诸多参数的选择和匹配问题上技术积累较少。
因此，开展ESP液压执行单元动态特性的仿真技术，有利于对HCU的各个关键部件参数进行优化选择。
同时，在进行ESP的实车匹配前，也可以利用仿真平台进行相关的硬件参数匹配，有利于ESP系统的产业化发展。
3)高速开关阀在高频脉冲宽度调制( Pulse Width Modulation．PWM)控制下的比例开度功能的实现。
随着ESP技术的发展，对压力的调节和噪声的控制也提出了更高的要求，目前应用在HCU中的高速开关阀的PWM控制，也成为一个研究热点，在ABS控制策略中的阶梯增压阶段，就是典型的高速开关阀的PWM控制。
但是，传统的高速开关阀的PWM控制，调制频率较低，集中在10～100Hz范围内，在这个频率下，高速开关阀的动作表现为一段时间开启，一段时间关闭。
随着汽车主动安全技术的发展，越来越要求压力调节的精确性，以及噪声的进一步降低，高速开关阀的高频率PWM控制的研究提上了日程。
由于高速开关阀的响应时间为2ms，在高频PWM控制下，调制频率达到了1kHz以上，高速开关阀的动作将会实现在开启或者关闭之外的第三种状态——中间位置，根据PWM控制占空比的不同，高速开关阀的开度也有所不同。
因此，通过高频PWM控制实现高速开关阀的类似于比例阀的功能，不仅能够进一步提高压力调节的控制精度，而且可以减少由于阀芯开启、关闭产生的金属撞击噪声。
此外，在ESP系统中，存在限压阀，限制主动增压时的最高压力。
通过高速开关阀在高频PWM控制下的比例开度功能，应用在限压阀上，使得限压阀在开度一定的情况下，起到溢流阀的作用，保证ESP系统主动增压的压力存在一个上限，防止压力增加过大。
对ESP液压执行单元进行动态响应研究所需要的关键技术之一就是液压仿真技术。
车辆液压仿真是仿真技术在车辆液压技术领域的一种应用，它在液压系统性能的改进与提高方面却日益发挥着愈来愈重要的作用，已经引起了国内外学者的高度重视，对其研究也从理论和应用两方面逐渐朝着更深的层次拓展。
液压仿真一般包括建立液压系统动态数学物理模型、求解数学物理模型及仿真结果分析等几个步骤。
其中建模是仿真的前提和基础，建立数学物理模型的过程是否简洁而清晰，所建立的数学物理模型是否能准确、恰当地体现系统的动态特性，决定着仿真是否能够精确描述车辆动态性能。
各种仿真方法的特点为：
1)传递函数法。
传递函数法是基于经典控制理论的一种研究方法，它只适用单输入单输出的线性定常系统，并且无法描述系统内部各变量之间的特征，对于具有众多固有非线性且很难进行线性化的一般液压系统来说，不可避免的会出现误差，难以取得较好的效果。
2)状态空间解析法。
状态空间解析法是根据系统的结构和各物理量之间的相互关系，依照力学及流体定律建立系统的状态空间方程。
相对于传递函数法，它可用于多输入多输出系
统，并采用一组称为状态变量的系统参数来描述一个系统的状态和特性，当系统各状态变量的初始值及输入信号被确定后，系统在任意时刻的状态即被唯一确定，但其理论分析工作量大，对于比较复杂的液压系统，往往会因为考虑不周而造成建模的错误。
3)功率键合图法。
功率键合图法是用图形的方法描述系统中各个元件间的相互关系，它能反映元件间的负载效应和功率流动情况，还可以表示出与系统动态特性有关的信息。
利用相关变量间的因果关系，就可以很方便地由键合图写出适于仿真的状态方程。
它的优点在于：一方面，功率键合图对功率流描述上的模块化结构与系统本身各部分物理结构及各种动态影像因素之间具有直观而形象的对应关系，便于理解其物理意义；另一方面，它与系统动态数学物理模型之间存在着严格的逻辑上的一致性，可以根据功率键合图有规则地推导出相应的数学物理模型，为进行系统动态过程分析和建立数学物理模型提供了方便。
4)面向原理图的模块化软件建模方法。
面向原理图的模块化软件建模方法是一种更为便捷的液压仿真方法，用户可以调用软件包中已有的液压元件模块并根据系统原理图进行建模。
目前，主流的软件产品基本是以Visual C++为后台的计算平台，并融合了力学、控制等多种常用模块，更适合于复杂的系统建模与仿真。
