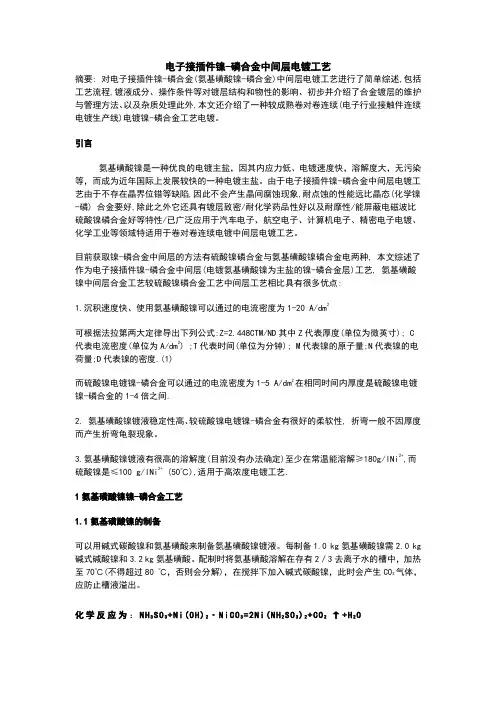

电子接插件镍-磷合金中间层电镀工艺
摘要: 对电子接插件镍-磷合金(氨基磺酸镍-磷合金)中间层电镀工艺进行了简单综述,包括工艺流程,镀液成分、操作条件等对镀层结构和物性的影响、初步并介绍了合金镀层的维护与管理方法、以及杂质处理此外,本文还介绍了一种较成熟卷对卷连续(电子行业接触件连续电镀生产线)电镀镍-磷合金工艺电镀。
引言

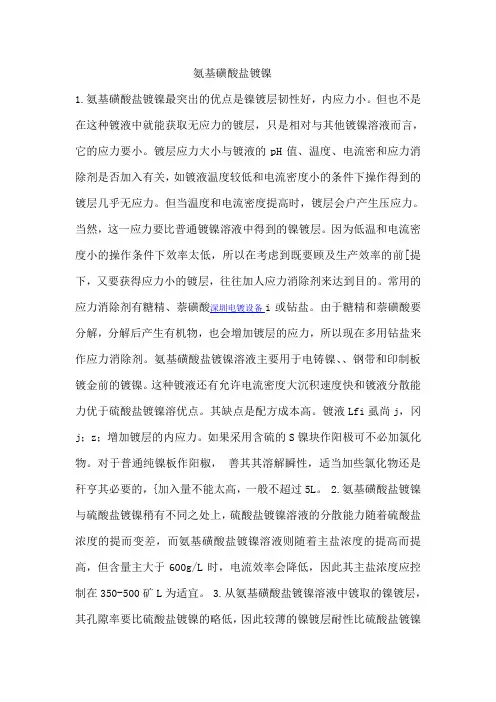

氨基磺酸镍是一种优良的电镀主盐,因其内应力低、电镀速度快,溶解度大,无污染等,而成为近年国际上发展较快的一种电镀主盐。由于电子接插件镍-磷合金中间层电镀工艺由于不存在晶界位错等缺陷,因此不会产生晶间腐蚀现象,耐点蚀的性能远比晶态(化学镍-磷) 合金要好,除此之外它还具有镀层致密/耐化学药品性好以及耐摩性/能屏蔽电磁波比硫酸镍磷合金好等特性/已广泛应用于汽车电子、航空电子、计算机电子、精密电子电镀、化学工业等领域特适用于卷对卷连续电镀中间层电镀工艺。
目前获取镍-磷合金中间层的方法有硫酸镍磷合金与氨基磺酸镍磷合金电两种, 本文综述了作为电子接插件镍-磷合金中间层(电镀氨基磺酸镍为主盐的镍-磷合金层)工艺, 氨基磺酸镍中间层合金工艺较硫酸镍磷合金工艺中间层工艺相比具有很多优点:
1.沉积速度快、使用氨基磺酸镍可以通过的电流密度为1-20 A/dm2
可根据法拉第两大定律导出下列公式:Z=2.448CTM/ND其中Z代表厚度(单位为微英寸); C 代表电流密度(单位为A/dm2) ;T代表时间(单位为分钟); M代表镍的原子量;N代表镍的电荷量;D代表镍的密度.(1)
而硫酸镍电镀镍-磷合金可以通过的电流密度为1-5 A/dm2在相同时间内厚度是硫酸镍电镀镍-磷合金的1-4倍之间.
2. 氨基磺酸镍镀液稳定性高、较硫酸镍电镀镍-磷合金有很好的柔软性, 折弯一般不因厚度而产生折弯龟裂现象。
3.氨基磺酸镍镀液有很高的溶解度(目前没有办法确定)至少在常温能溶解≥180g/lNi2+,而硫酸镍是≤100 g/lNi2+ (50℃),适用于高浓度电镀工艺.
1氨基磺酸镍镍-磷合金工艺
1.1氨基磺酸镍的制备
可以用碱式碳酸镍和氨基磺酸来制备氨基磺酸镍镀液。每制备1.0 kg氨基磺酸镍需2.0 kg 碱式碱酸镍和3.2 kg氨基磺酸。配制时将氨基磺酸溶解在存有2/3去离子水的槽中,加热至70℃(不得超过80 ℃,否则会分解),在搅拌下加入碱式碳酸镍,此时会产生C02气体,应防止槽液溢出。
化学反应为:NH3S03+Ni(OH)2·NiC03=2Ni(NH2S03)2+C02↑+H20
1.2氨基磺酸镍镍-磷合金中间层工艺特点:
1.2.1镀层中含磷9%-13%
1.2.2用于卷对卷连续电镀中间层,能显著提高电子产品的耐蚀性与抗高温性,有极高的柔
软性..
1.2.3镀液中含氯化物极低,腐蚀性低以及应力低,柔软性好.
1.2.4管理维护简单,溶液稳定性好等等.
1.2.5氨基磺酸镍镍溶解度高,可以使用的电流范围广(1-20a/dm2)
1.3卷对卷连续电镀工艺流程:(基材以铜镀半金亮锡为例)
放料-化学除油-阴阳电解除油-活化-氨基磺酸镍(半光)⑴⑵⑶⑷-氨基磺酸镍镍-磷合金(高温镍)⑴⑵-选择性镀金(刷/点/喷)⑴⑵⑶-选择性镀亮锡⑴⑵⑶⑷-锡防变色-金封孔处理-烘干-收料
⑴⑵⑶⑷表示电镀子槽个数,上述工艺流程中应有必要的水洗.
1.3.1卷对卷连续电镀(以铜合金为例)各工序的配方及工艺条件简介:
1.3.1.1化学除油
化学除油粉 3-5%
温度 50-60℃
时间 2-15 s
1.3.1.2 阴阳电解除油(分为阴电解与阳电解)
电解除油粉 3-5%
温度 50-60℃
时间两段共4-30 s
工件: 接阴极&阳极
电流密度: 1-6 A/dm2
1.3.1.3活化
硫酸 5-10%
温度: 常温
时间 2-15 s
1.3.1.4氨基磺酸镍镀镍(半光)
氨基磺酸镍 (以Ni2+计) 100 g/l
氯化镍 4-8g/l
硼酸 40-60 g/l
半光镍添加剂(罗门哈斯) 少许
温度 50-60℃
PH 4.0-4.6
时间 180s (赫尔槽试验) (每个槽) 2-15 s
电流密度 1-20 A/dm2
1.3.1.5氨基磺酸镍镍-磷合金(略)
1.3.1.5选择性镀金(刷/点/喷)
氰化金钾(以AU2+计) 根据镀层厚度需要定 0.3-8 g/l
导电盐(以柠檬酸钾&柠檬酸计) 80-110 g/l
添加剂(以钴计) 0.2-0.5 g/l
温度 50-60℃
PH 4.0-4.5
时间 60s (赫尔槽试验) (每个槽) 2-15 s
电流密度 (不确定)根据选用电镀方式以及工程图面定1.3.1.6选择性镀亮锡
有机酸锡盐(以锡2+计) 30-45 g/l
有机酸(罗门哈斯) 200ML/L
添加剂(罗门哈斯) 少许
温度 50-60℃
PH ≤1
时间 300s (赫尔槽试验) (每个槽) 2-15 s
电流密度 1-5 A/dm2
1.3.1.7锡防变色
锡防变剂(罗门哈斯) 3-5%
温度常温
时间 2-15 s
1.3.1.7金封孔处理
金封剂(罗门哈斯) 3-5%
时间 2-15s
1.3.1.8烘干
烘烤箱温度 100-160℃
1.4电子接插件镍-磷 (氨基磺酸镍-磷)中间层电镀工艺镀液的组成与操作条件:
氨基磺酸镍 (以Ni2+计) 100 g/l
氯化镍 4-8g/l
硼酸 40-60 g/l
含磷化合物(以磷计) 20 g/l
添加剂(罗门哈斯) 少许
PH 1.5-2.5
温度 50-55℃
时间 2-15 s (连续电镀时间) 60s (赫尔槽试验)
电流密度 1-20 A/dm2
1.5工艺条件对镀层性能的影响:
1.5.1电流密度
电流密度对镀层外观无重大影响,电流密度较小时镀层偏暗;过大时含磷量相对较低,析氢增大,亚磷酸镍以杂质形式使镀层粗糙,或者外观不均或出现烧焦等现象,耐蚀性与抗高温性降低.一般控制在10A/dm2为宜.
1.5.2 PH
随着PH的升高,镀层耐蚀性降低,应力有所提高,但PH过高时阴极大量析氢会使镍的亚磷酸盐析出,夹在镀层中使镀层粗糙(高电流区表现尤为明显)过低, 阴极析氢严重,电流效率下降,但是镀层含邻量增加, ,耐蚀性与抗高温性有所提高.可用碱式碳酸镍或氨基磺酸调整.
1.5.3温度
镀液温度对镀层有较大的影响。温度较低会导致镀层内应力增大,阴极的电流效率较低,允许的电流密度较低,沉积速度变慢,并且镀层质量变差,容易出现斑点。升高温度将提高阴极电流效率,沉积速度也会随之增大,获得的镀层会更加细致光亮。但温度过高容易引起镀液
