免费版 平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案,设计者的思路是:动力由齿轮1输入,使轴A 连续回转;而固装在轴 A 上的凸轮2与杠杆3组成的凸轮机构将使冲头 4 上下运动以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取) ,分析其是否能实现设计意图?并提出修改方案。
解1)取比例尺 丨绘制其机构运动简图(图 b )。
2)分析其是否能实现设计意图。
图a )由图 b 可知,n3, p i 4, p h 1, p 0, F 0 故:F 3n (2p lp h p) F 3 3 (2 4 1 0)0 0因此,此简单冲床根本不能运动(即由构件 3、4与机架5和运动副B 、C 、D 组成不能3)提出修改方案(图 c )。
运动的刚性桁架),故需要增加机构的自由度。
图b)cDCC%EE图 图 clc2)2C4F P i ED C3 252 51 B1图a )图b )多4P h 03n 2 p i P h 解:n 33n 2p i P h 12、试画出图示平面机构的运动简图,并计算其自由度。
为了使此机构能运动,应增加机构的自由度(其方法是:可以在机构的适当位置增 加一个活动构件和一个低副,或者用一个高副去代替一个低副,其修改方案很多,图 给出了其中两种方案)。
解:n 4, p i 5,P h 1,F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
EP h 1 , C、E复合铰链。
解3-1: n 7, p i 10 , P h 0, F 3n 2 p l解3-2: n 8 , p l 11 , p h 1 , F 3n 2 P i P h 1,局部自由度43-2解 3-3: n 9, p l 12 , p h 2, F 3n 2p ] p h 1解:n 10, p l 15, p h 0解:n 11 , P i 17 , P h 0N4、试计算图示精压机的自由度p 2P iP h3n 2 5 0 3 3 1 p 2P i P h 3n 2 10 3 6 2FFF 3n (2p i P h p) F F 3n (2p i P h P ) F310(2 15 0 1) 0 1 311(2 17 0 2) 0 1(其中E、D及H均为复合铰链)(其中c、F、K均为复合铰链)5、图示为一内燃机的机构简图,试计算其自由度,并分析组成此机构的基本杆组。
西北工业大学机械原理第八版课后练习题8-7
总结 当铰链四杆机构各杆的长度不满足杆长条件时, 则不论以何杆为机架,得到的均为双摇杆机构; 当铰链四杆机构各杆的长度满足杆长条件时,若以最短 杆为机架,得到双曲柄机构; 当铰链四杆机构各杆的长度满足杆长条件时,若以最短 杆的邻杆为机架,得到曲柄摇杆机构; 当铰链四杆机构各杆的长度满足杆长条件时,若以最短 杆的对杆为机架,得到双摇杆机构;
440760总结当铰链四杆机构各杆的长度不满足杆长条件时则不论以何杆为机架得到的均为双摇杆机构
8-7 如图所示, 设已知四杆机构各构件的长度为a 240mm, b 600mm, c 400mm, d 500mm。试问: 1)当取杆4为机架时,是否有曲柄存在? 2)若各杆长度不变,能否采用选不同杆为机架的办法获得双曲柄机构 和双摇杆机构?如何获得? 3)若a、b、c三杆的长度不变,取杆4为机架,要获得曲柄摇杆机构,d 的取值范围应为何值?
解:最短杆为 1) a 240mm, 最长杆为b 600mm,因为a b c d , 所以满足杆长条件。又杆4为最短杆 杆1的邻杆,所以当取杆4 为机架时,有曲柄存在。
2)当取杆1为机架时,获得双曲柄机构; 当取杆3为机架时,获得双摇杆机构。
3)若0 d 40, 则杆4为最短杆,d 600 240 400, 满足杆长条件, 取杆4 最短杆 为机架,得到双曲柄机构,不满足题意; 若40 d 240, 则杆4为最短杆,d 600 240 400, 不满足杆长条件, 得到双摇杆机构,不满足题意; 若240 d 440, 则杆1为最短杆, 240 600 d 400, 不满足杆长条件, 得到双摇杆机构,不满足题意;
机械原理第八版课后答案
机械原理第八版课后答案1. 第一题,请解释什么是机械原理?机械原理是研究机械运动规律和机械结构性能的一门学科,它是物理学、数学和工程学的交叉学科,主要研究物体的运动、受力和结构等问题。
机械原理的研究对象包括刚体运动学、刚体静力学、刚体动力学、弹性体力学等内容。
2. 第二题,什么是刚体?刚体是指在外力作用下,形状和大小不发生改变的物体。
刚体的运动学研究刚体在空间中的运动规律,包括平动和转动;刚体静力学研究刚体在平衡状态下受力的平衡条件;刚体动力学研究刚体在外力作用下的运动规律。
3. 第三题,请解释什么是平动?平动是指刚体上任意两点的相对位置保持不变的运动。
在平动运动中,刚体上各点的速度和加速度相等,且方向相同。
4. 第四题,请解释什么是转动?转动是指刚体绕某一固定轴线旋转的运动。
在转动运动中,刚体上各点的速度和加速度不相等,且方向不同。
5. 第五题,请解释什么是力矩?力矩是力对物体产生转动效果的物理量,它等于力的大小乘以力臂的长度。
力矩的方向由右手螺旋定则确定,即力矩的方向与力和力臂的方向构成右手螺旋。
6. 第六题,请解释什么是动量矩?动量矩是刚体上各点的动量对某一轴线产生的转动效果的物理量,它等于动量的大小乘以力臂的长度。
动量矩的方向由右手螺旋定则确定,即动量矩的方向与动量和力臂的方向构成右手螺旋。
7. 第七题,请解释什么是惯性矩?惯性矩是刚体对旋转运动的惯性大小的物理量,它等于物体质量乘以平行轴定理中的距离平方。
惯性矩的大小与物体的形状和质量分布有关。
8. 第八题,请解释什么是牛顿定律?牛顿定律是经典力学的基本定律,包括牛顿第一定律、牛顿第二定律和牛顿第三定律。
牛顿第一定律指出,物体要么静止,要么匀速直线运动,除非受到外力的作用。
牛顿第二定律指出,物体的加速度与作用在物体上的合外力成正比,与物体的质量成反比,方向与合外力方向相同。
牛顿第三定律指出,任何两个物体之间的相互作用力大小相等,方向相反。
(完整版)机械原理第八版课后练习答案(西工大版)
<机械原理>第八版西工大教研室编第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答:参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答:机构运动简图可以表示机构的组成和运动传递情况,可进行运动分析,而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况?答:参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时,应注意哪些事项?答:参考教材15~17页。
2-6 在图2-20所示的机构中,在铰链C、B、D处,被连接的两构件上连接点的轨迹都是重合的,那么能说该机构有三个虚约束吗?为什么?答:不能,因为在铰链C、B、D中任何一处,被连接的两构件上连接点的轨迹重合是由于其他两处的作用,所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答:参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答:参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置),试画出其机构运动简图,并计算其自由度。
1)折叠桌或折叠椅;2)酒瓶软木塞开盖器;3)衣柜上的弹簧合页;4)可调臂台灯机构;5)剥线钳;6)磁带式录放音机功能键操纵机构;7)洗衣机定时器机构;8)轿车挡风玻璃雨刷机构;9)公共汽车自动开闭门机构;10)挖掘机机械臂机构;…。
2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图,并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是:动力由齿轮j输入,使轴A连续回转;而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动,以达到冲压的目的。
机械原理部分答案
<机械原理>第八版西工大教研室编第2章2-1 何谓构件何谓运动副及运动副元素运动副是如何进行分类的答:参考教材5~7页。
2-2 机构运动简图有何用处它能表示出原机构哪些方面的特征答:机构运动简图可以表示机构的组成和运动传递情况,可进行运动分析,而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况答:参考教材12~13页。
2-4 何谓最小阻力定律试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时,应注意哪些事项答:参考教材15~17页。
2-6 在图2-20所示的机构中,在铰链C、B、D处,被连接的两构件上连接点的轨迹都是重合的,那么能说该机构有三个虚约束吗为什么答:不能,因为在铰链C、B、D中任何一处,被连接的两构件上连接点的轨迹重合是由于其他两处的作用,所以只能算一处。
2-7 何谓机构的组成原理何谓基本杆组它具有什么特性如何确定基本杆组的级别及机构的级别答:参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"“高副低代”应满足的条件是什么答:参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置),试画出其机构运动简图,并计算其自由度。
1)折叠桌或折叠椅;2)酒瓶软木塞开盖器;3)衣柜上的弹簧合页;4)可调臂台灯机构;5)剥线钳;6)磁带式录放音机功能键操纵机构;7)洗衣机定时器机构;8)轿车挡风玻璃雨刷机构;9)公共汽车自动开闭门机构;10)挖掘机机械臂机构;…。
2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副试画出仿腿部机构的机构运动简图,并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是:动力由齿轮j输入,使轴A 连续回转;而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动,以达到冲压的目的。
西工大机械原理第八版答案(版)

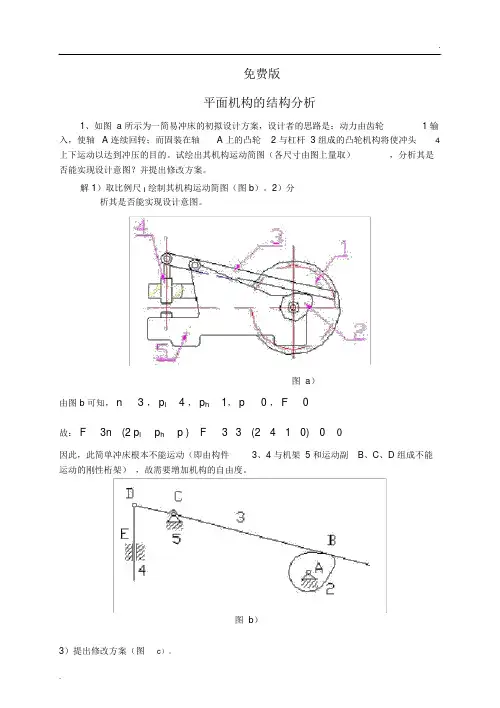

.免费版平面机构的结构分析1、如图 a 所示为一简易冲床的初拟设计方案,设计者的思路是:动力由齿轮 1 输入,使轴 A 连续回转;而固装在轴 A 上的凸轮 2 与杠杆 3 组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取),分析其是否能实现设计意图?并提出修改方案。
解 1)取比例尺l绘制其机构运动简图(图 b)。
2)分析其是否能实现设计意图。
图 a)由图 b 可知,n 3 ,p l 4 , p h1, p 0 ,F0故: F 3n (2 p l p h p ) F 3 3 (2 4 1 0) 00因此,此简单冲床根本不能运动(即由构件3、4 与机架 5 和运动副B、C、D 组成不能运动的刚性桁架),故需要增加机构的自由度。
图 b).为了使此机构能运动,应增加机构的自由度(其方法是:可以在机构的适当位置增加一个活动构件和一个低副,或者用一个高副去代替一个低副,其修改方案很多,图 c 给出了其中两种方案)。
图 c1)图c2)2、试画出图示平面机构的运动简图,并计算其自由度。
图 a)解: n 3 ,p l 4 , p h0 , F 3n 2 p l p h1图 b)解: n 4 ,p l 5 , p h1, F 3n 2 p l p h13、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆3- 1解 3- 1:n7 ,p l10 , p h0 , F 3n 2 p l p h 1 ,C、E复合铰链。
3- 2解 3- 2:n8 ,p l11 , p h1, F3n 2 p l p h 1,局部自由度3- 3解 3- 3:n9 ,p l12 , p h 2 , F 3n 2 p l p h14、试计算图示精压机的自由度n 10 p15 p0n11 p17 p. p 2 p l p h 3n 2 5 0 3 3 1p2p l p h 3n 2 10 3 62 F 0F0F 3n ( 2p l p h p ) F F 3n (2 p l p h p )F3 10 (215 0 1) 0 1311 (217 0 2) 01(其中 E、 D 及 H 均为复合铰链)(其中C、F、K均为复合铰链)5、图示为一内燃机的机构简图,试计算其自由度,并分析组成此机构的基本杆组。
西工大机械原理第八版答案
免费版平面机构的结构分析1、如图a所示为一简易冲床的初拟设计方案,设计者的思路是:动力由齿轮1输入,使轴A连续回转;而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4 上下运动以达到冲压的目的。
试绘出其机构运动简图(各尺寸由图上量取),分析其是否能实现设计意图?并提出修改方案。
解1)取比例尺丨绘制其机构运动简图(图b)。
2)分析其是否能实现设计意图。
图a)由图b可知,n3,p i 4,p h 1,p 0,F 0故:F 3n (2p l p h p) F 3 3 (2 4 1 0) 0 0因此,此简单冲床根本不能运动(即由构件3、4与机架5和运动副B、C、D组成不能运动的刚性桁架),故需要增加机构的自由度。
图b)3)提出修改方案(图c)。
为了使此机构能运动,应增加机构的自由度(其方法是:可以在机构的适当位置增加一个活动构件和一个低副,或者用一个高副去代替一个低副,其修改方案很多,图给出了其中两种方案)。
DCE) %£E图cl)图c2)2、试画出图示平面机构的运动简图,并计算其自由度。
图a)解: n 3,p i 4,P h 0,F 3n 2p i P h 1 Array图b)解: n 4, p i 5,P h 1,F 3n 2 p i P h3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
解3—1: n 7, p l10, p h 0, F 3n解3-2:n 8, p l 11 , P h 1 , F 3n2P i解3-3:n 9, p l 12 , P h 2, F 3n 2P] p h 1N 4、试计算图示精压机的自由度5、图示为一内燃机的机构简图,试计算其自由度,并分析组成此机构的基本杆组。
又 如在该机构中改选 EG 为原动件,试问组成此机构的基本杆组是否与前者有所不同。
解1)计算此机构的自由度2)取构件AB 为原动件时 机构的基本杆组图为此机构为n 级机构3)取构件EG为原动件时 此机构的基本杆组图为解:n 10, P i 15, P h 0p 2p i p h 3n 2 5 0 3 3F 0F 3n (2p i P h P) F3 10 (2 15 0 1) 0 1 (其中E 、D 及H 均为复合铰链)解:n 11 , P i 17 , P h 01p 2p i p h 3n 2 10 3 6 2FF 3n (2P iP h P) F3 11 (2 仃 0 2) 0 1(其中C 、F 、K 均为复合铰链)F 3n (2p i p h p ) F 3 7 2 10 1此机构为川级机构平面机构的运动分析1、试求图示各机构在图示位置时全部瞬心的位置(用符号R j直接标注在图上)2、在图a 所示的四杆机构中,I AB =60mm , l CD=90mm , l AD= l BC=120mm ,2=10rad/s,试用瞬心法求:1)当=165时,点C的速度V C;2)当=165时,构件3的BC线上速度最小的一点E的位置及其速度的大小;3)当V c=O时,角之值(有两个解)。
机械原理部分答案
<机械原理>第八版西工大教研室编第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答:参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答:机构运动简图可以表示机构的组成和运动传递情况,可进行运动分析,而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况?答:参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时,应注意哪些事项?答:参考教材15~17页。
2-6 在图2-20所示的机构中,在铰链C、B、D处,被连接的两构件上连接点的轨迹都是重合的,那么能说该机构有三个虚约束吗?为什么?答:不能,因为在铰链C、B、D中任何一处,被连接的两构件上连接点的轨迹重合是由于其他两处的作用,所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答:参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答:参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置),试画出其机构运动简图,并计算其自由度。
1)折叠桌或折叠椅;2)酒瓶软木塞开盖器;3)衣柜上的弹簧合页;4)可调臂台灯机构;5)剥线钳;6)磁带式录放音机功能键操纵机构;7)洗衣机定时器机构;8)轿车挡风玻璃雨刷机构;9)公共汽车自动开闭门机构;10)挖掘机机械臂机构;…。
2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图,并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是:动力由齿轮j输入,使轴A连续回转;而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动,以达到冲压的目的。
机械原理第八版答案
机械原理课后答案西北工业大学机械原理及机械零件教研室编第八版.第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答:参考教材5~7页。
2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答:机构运动简图可以表示机构的组成和运动传递情况,可进行运动分析,而且也可用来进行动力分析。
2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况? 答:参考教材12~13页。
2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。
2-5 在计算平面机构的自由度时,应注意哪些事项?答:参考教材15~17页。
2-6 在图2-20所示的机构中,在铰链C、B、D处,被连接的两构件上连接点的轨迹都是重合的,那么能说该机构有三个虚约束吗?为什么?答:不能,因为在铰链C、B、D中任何一处,被连接的两构件上连接点的轨迹重合是由于其他两处的作用,所以只能算一处。
2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答:参考教材18~19页。
2-8 为何要对平面高副机构进行“高副低代?“高副低代”应满足的条件是什么?答:参考教材20~21页。
2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置),试画出其机构运动简图,并计算其自由度。
1)折叠桌或折叠椅;2)酒瓶软木塞开盖器;3)衣柜上的弹簧合页;4)可调臂台灯机构;5)剥线钳;6)磁带式录放音机功能键操纵机构;7)洗衣机定时器机构;8)轿车挡风玻璃雨刷机构;9)公共汽车自动开闭门机构;10)挖掘机机械臂机构;…。
请说出你自己身上腿部的髋关节、膝关节和踝关节分别可2-10视为何种运动副?试画出仿腿部机构的机构运动简图,并计算其自由度。
2-11图示为一简易冲床的初拟设计方案。
设计者的思路是:动力由齿轮j输入,使轴A连续回转;而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动,以达到冲压的目的。
