机械制造工艺学课程设计任务书题目:设计”CA6140车床拨叉”零件的机械加工工艺规则及工艺装备内容:1.零件图1张ﻩﻩ2.毛坯图1张3.机械加工工艺卡片2张ﻩﻩﻩ4. 夹具设计装配图ﻩﻩﻩ1张ﻩ5. 夹具设计零件图ﻩﻩﻩﻩ1张ﻩﻩﻩ6. 课程设计说明书ﻩﻩﻩﻩ1份指导教师: XXX学生:XXX班级:XXX2010年7月6日目录一.序言 (3)二.夹具的概述.........................................................4三.零件的分析 (4)3.1零件的作用 (4)3.2零件的工艺分析………………………………………………4四.工艺规程设计……………………………………………54.1确定毛坯的制造形式 (5)4.2基面的选择 (6)4.3制定工艺路线………………………………………………74.4机械加工余量、工序尺寸及毛坯尺寸的确定……………94.5确定切削用量及基本工时…………………………………12五.夹具设计………………………………………………185.1定位分析...............................................................19 5.2切削力及夹紧力计算 (19)5.3夹具操作说明......................................................22 5.4机械加工工艺过程卡 (23)设计小结 (25)参考文献…………………………………………………………26一、序言机床夹具课程设计在我们学完夹具基础课、技术基础课以及大部分专业课之后进行的,这也是我们即将步入大四对所学各课程的深入综合性的总复习,也是一次理论联系实际的训练,因此,它在我们的大学生活中占有重要的地位。

另外在做这次课程设计之中,我得到一次全面的综合性训练:(1)运用机械制造技术基础课程中的基本理论正确地解决一个零件在加工中的基准选择,定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,保证零件的加工质量。

CA6140车床拨叉加工工艺及工装设计

CA6140车床拨叉加工工艺及工装设计

目录序言 (1)零件的分析 (2)拨叉的工艺分析及工艺要求 (3)工艺规程设计 (5)确定定位基准 (6)工艺路线的拟定 (7)加工工艺路线的比较 (11)拨叉的偏差 (12)确定切削用量及基本工时 (15)时间定额计算及其生产安排 (23)专用夹具设计 (28)夹具设计方案的选择及其误差计算 (29)参考文献 (31)序言机械制造技术基础课程设计是我们完成了基础课程和部分技术基础课程之后进行的。

它一方面要求我们通过设计能够获得综合运用过去学过的全部课程进行工艺及结构设计的基本能力;也是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,同时也是我们一次理论联系实际的实际训练。

因此,他在我们的大学生活中占据在相当重要的地位。

通过设计,我们学会了熟悉运用机械制造工艺学课程中的基本理论实际知识,解决了一个零件在加工中的定位、夹紧、以及工艺路线安排、工艺尺寸确定等问题保证加工质量。

由于能力有限,设计尚有很多不足之处,恳请老师能给予批评和指正。

一、零件的分析零件的作用:该拨叉用在CA6140的主轴上,和其他零件配合,在改变转速的时候承受轻微的载荷,所以应该保证本零件的重要工作表面符合技术要求。

2.2 拨叉的工艺分析拨叉是一个很重要的零件,因为其零件尺寸比较小,结构形状较复杂,其加工内花键的精度要求较高,此外还有上端面要求加工,对精度要求也很高。

其底槽侧面与花键孔中心轴有垂直度公差要求,上端面与花键孔轴线有平行度要求。

因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工是非常关键和重要的。

2.3 拨叉的工艺要求一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。

而设计和工艺是密切相关的,又是相辅相成的。

设计者要考虑加工工艺问题。

拨叉(CA6140车床)零件机械制造工艺规程及工艺装备设计课程设计 精品

拨叉(CA6140车床)零件机械制造工艺规程及工艺装备设计课程设计 精品

表8-3广东XX大学华立学院课程设计()任务书题目名称拨叉(CA6140车床)零件机械制造工艺规程及工艺装备设计一、课程设计()的内容拨叉(CA6140车床)零件机械制造工艺规程及工艺装备设计(大批量生产)二、课程设计()的要求与数据1、绘制产品零件图(须严格按国标要求)。

2、确定毛坯的种类及制造方法,绘制毛坯图。

3、针对零件的特点,制订工艺规程文件(机械加工的工艺过程卡及工序卡片)。

4、设计机床夹具(保证零件加工精度要求)。

5、编写课程设计说明书(5000字,规范说明书书写格式)。

三、课程设计()应完成的工作1、零件图1张2、毛坯图1张3、机械加工工艺过程卡片1份4、机械加工工序卡片1套5、夹具设计装配图1张6、课程设计说明书1份四、课程设计()进程安排序号设计()各阶段内容地点起止日期1 下达机械制造技术基础课程设计任务1#105 20XX.11.42 熟悉零件图,准备各种资料1#105 20XX.11.83 绘制零件图,制定工艺规程1#105 20XX.11.154 工艺装备设计1#105 20XX.11.225 撰写设计说明书1#105 20XX.11.296 上交所有资料1#105 20XX.12.13广东XX大学华立学院课程设计()课程名称机械制造技术基础课程设计题目名称带轮零件机械制造工艺规程及工艺装备设计学生学部(系)机电与信息工程学部专业班级11材料1班学号12021101009学生姓名何汉森指导教师万志锋20XX年 12 月 13 日实体图定模板零件图定模板机械加工工艺过程综合卡片片动模板零件图动模板机械加工工艺过程综合卡片片装配图夹具装配图说明书1 前言热处理工艺课程设计是学生对热处理工艺的基础知识、原理及方法的综合应用及全面训练,进一步提高学生技能,达到本学科基本要求的重要教学环节。

通过课程设计,可以培养学生初步的设计思想、分析问题和解决问题的能力,了解设计的一般方法和步骤;初步培养学生的设计基本技能和对工程技术问题的严肃认真和负责的态度。

CA6140车床拨叉零件机械加工工艺规程及典型夹具

CA6140车床拨叉零件机械加工工艺规程及典型夹具

目录前言-------------------------------------------------01一、根据生产纲领,确定生产类型-----------------------02二、零件初步分析--------------------------------------02 (一)、零件作用分析-----------------------------------02 (二)、零件工艺分析-----------------------------------021.零件材料的选择-------------------------------------022.技术要求-------------------------------------------033.零件表面加工方法-----------------------------------034.定位基准的选择-------------------------------------03 (三)、零件毛坯---------------------------------------05三、工艺规程设计---------------------------------------07四、工艺装备选择--------------------------------------08五、机械加工余量、工序尺寸以及毛坯尺寸---------------09六、确定切削用量及基本工时---------------------------12(一)、工序Ⅰ的切削用量及基本工时--------------------12 (二)、工序Ⅱ的切削用量及基本工时---------------------13 (三)、工序Ⅲ的切削用量及基本工时-------------------15 (四)、工序Ⅳ的切削用量及基本工时---------------------17 (五)、工序Ⅴ的切削用量及基本工时--------------------17 (六)、工序Ⅵ、Ⅶ的切削用量及基本工时-------------------18 (七)、工序Ⅷ的切削用量及基本工时----------------------18七、专用夹具设计---------------------------------------191、问题的提出--------------------------------------2、夹具设计有关计算-------------------------------4、夹具设计及操作的简要说明-----------------------八、设计感想--------------------------------------------九、参考文献---------------------------------------------前言机械制造技术基础是以机械制造中的工艺问题为研究对象,实践性较强的一门学科,通过对此学科的课程设计,使我在下述各方面得到了锻炼:1.能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识,正确的解决一个零件在加工中的定位、夹紧以及工艺路线的安排、工艺尺寸的确定等问题,保证零件的加工质量。

“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计

“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计

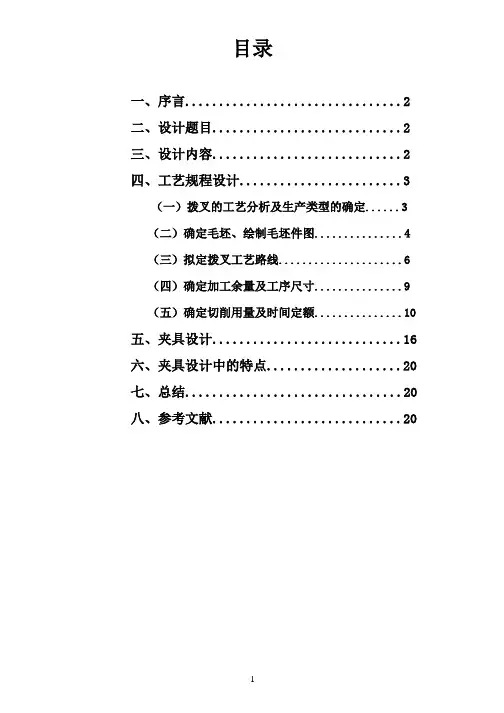

目录一、序言 (2)二、设计题目 (2)三、设计内容 (2)四、工艺规程设计 (3)(一)拨叉的工艺分析及生产类型的确定 (3)(二)确定毛坯、绘制毛坯件图 (4)(三)拟定拨叉工艺路线 (6)(四)确定加工余量及工序尺寸 (9)(五)确定切削用量及时间定额 (10)五、夹具设计 (16)六、夹具设计中的特点 (20)七、总结 (20)八、参考文献 (20)一.序言机械制造工艺课程设计时在我们学习完了大学的全部基础课,技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题坚决问题的能力,为今后参加祖国的四化建设打下一个良好的基础。

由于能力有限,设计尚有不足之处,恳请各位老师给予指导。

二.设计题目:设计“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计三.设计内容:(1)零件--毛坯合图(2)机械加工工艺规程(3)夹具总装图、主要零件图(4)课程设计说明书拨叉得工艺分析及生产类型的确定某拨叉零件的零件图如下图所示:其余未注明圆角半径R3~5mm一、拨叉的用途题目给定的零件是CA6140拨叉位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作,获得所需的速度和扭矩的作用。

拨叉在改换档位时要承受弯曲应力和冲击载荷的作用,因此该零件应具有足够的强度、刚度和韧性,以适应拨叉的工作条件。

二、拨叉的工艺分析拨叉这个零件从零件图上可以看出,它一共有两组加工表面,而这二组加工表面之间有一定的位置要求,现将这二组加工表面分述如下:1.以Ø25mm 孔为中心的加工表面。

这一组加工表面包括:21.0025+φ的六齿花键孔及倒角,尺寸为80㎜与花键孔垂直的两端面,尺寸为11.0018+与花键孔垂直的通槽。

CA6140车床拨叉的加工工艺及夹具设计

CA6140车床拨叉的加工工艺及夹具设计

CA6140车床拨叉的加工工艺及夹具设计一、CA6140车床拨叉的加工工艺1.材料准备:选用适当的材料进行加工,一般选择高强度耐磨的合金钢或不锈钢。

2.工艺路线确定:根据零件的形状、尺寸和精度要求,确定加工工艺路线。

例如,车削底面、圆面和孔等。

3.设计夹具:根据零件的形状和加工要求,设计合适的夹具,确保工件能够在加工过程中保持稳定。

4.组织备料:按照工艺路线,将所需的原材料准备好,并进行必要的切断、锯切等预处理。

5.装夹工件:使用夹具将工件牢固地固定在加工台上,确保在加工过程中不会出现移动或晃动。

6.加工操作:根据工艺路线进行相应的加工操作,例如车削、钻孔、镗孔等,使用合适的刀具和切削参数。

7.加工精度控制:通过调整加工参数、切削速度和进给速度等,控制加工精度,保证加工尺寸和精度要求。

8.表面处理:根据零件的要求,进行表面处理,例如研磨、抛光、镀铬等,提高零件的表面光洁度和耐磨性。

9.检验:对加工后的零件进行检验,检查尺寸、外形和表面质量等,确保加工质量符合要求。

10.包装出厂:检验合格的零件进行包装,标明零件名称、规格和质量等信息,方便运输和使用。

二、CA6140车床拨叉的夹具设计夹具设计是确保工件在加工过程中稳定牢固地固定在加工台上的关键。

下面是CA6140车床拨叉夹具设计的主要考虑因素:1.工件的形状和尺寸:根据工件的形状和尺寸,设计合适的夹具结构,确保工件能够被牢固地夹持住。

2.夹具的稳定性:夹具的设计要能够保证工件在加工过程中不会发生晃动或移位,确保加工精度和质量。

3.夹具的刚性:夹具要具备足够的刚性,防止在切削过程中产生振动,影响加工质量。

4.夹具的操作性:夹具的设计要便于操作,方便工人进行安装和拆卸,提高工作效率。

根据以上考虑因素,以下是CA6140车床拨叉夹具设计的一种常见方案:1.底座设计:设计底座用于固定夹具在车床上,底座应采用稳定的结构,并通过螺栓或螺母固定在车床上。

2.卡盘设计:使用卡盘夹持工件,卡盘可以根据工件的尺寸和形状进行调整,并通过螺栓或夹紧机构固定。

C6140车床拨叉零件的机械加工工艺规程及夹具设计 精品

C6140车床拨叉零件的机械加工工艺规程及夹具设计 精品

C6140车床拨叉零件的机械加工工艺规程及夹具设计目录设计任务书 (3)设计总说明 (4)序言 (5)1拨叉的分析 (6)1.1拨叉的作用 (6)1.2拨叉的工艺分析........................................................... (6)1.3拨叉的工艺要求............................................................... . (6)2零件的分析.................................................................... (7)2.1零件的作用 (7)2.2零件的技术要求.................................................... . (7)2.3零件的工艺分析 (8)3工艺规程设计....................................................................... . (9)3.1确定毛坯的制造形式 (9)3.2基面的选择 (9)3.3(1)制定工艺路线 (10)(2)工装的选用 (11)3.4机械加工余量、工序尺寸及毛坯尺寸的确定 (12)3.5确定切削用量及基本尺寸 (14)4夹具设计 (22)4.1问题的提出 (22)4.2夹具设计 (22)(1)定位基准的选择 (23)(2)切削力和夹紧力计算 (24)4.3定位误差分析 (24)4.4家居设计及操作的简要说明 (25)参考文献 (26)小结 (27)(设计)任务书注:本表按自然班填写。

于动员时发给学生。

不够纸请另附页。

设计总说明拔叉经过钻∅25H7孔,钻∅60H12孔,叉口铣断,铣叉口侧面铣断,铣16H11槽等加工工序。

在每道加工工序中都要有相对应的夹具来固定拔叉,避免拔叉在钻孔或者铣断的过程中发生振动产生加工误差。

CA6140车床拨叉(831007型号)的机械加工工艺规程及铣断夹具设计

CA6140车床拨叉(831007型号)的机械加工工艺规程及铣断夹具设计

CA6140车床拨叉(831007型号)的机械加工工艺规程及铣断夹具设计一、引言CA6140车床拨叉(831007型号)是一种常用的机械设备,用于加工零件表面的铣削加工操作。

为了确保加工质量和效率,需要制定相应的机械加工工艺规程,并设计适用的铣断夹具。

本文将详细介绍CA6140车床拨叉(831007型号)的机械加工工艺规程及铣断夹具设计。

二、机械加工工艺规程2.1 加工工艺流程下面是CA6140车床拨叉(831007型号)的加工工艺流程:1. 准备加工设备和工具。

2. 检查设备和工具的状态,确保其正常运行。

3. 将工件安装在车床上,并进行合理夹紧。

4. 调整车床的工作参数,包括转速、进给速度、进给量等。

5. 进行粗加工操作,使用合适的切削工具进行铣削加工。

6. 进行半精加工操作,根据加工要求进行加工操作。

7. 进行精加工操作,使用精细的切削工具进行铣削加工。

8. 完成加工后,清洁工件和设备,检查加工质量。

9. 将加工好的工件进行标记和计数,进行下一步工序或包装出货。

2.2 切削工具选择在CA6140车床拨叉(831007型号)的铣削加工过程中,切削工具的选择对于加工质量和效率至关重要。

一般情况下,采用硬质合金刀具进行铣削加工效果较好。

根据工件材料、加工精度要求等因素综合考虑,合理选择切削工具的刀腔形状、刀片材质、刀片尺寸等参数。

2.3 加工参数设置加工参数的合理设置可以提高加工效率和质量。

下面是一些常见的加工参数设置建议: - 转速:根据工件材料、切削工具和加工要求等因素来确定合适的转速范围。

- 进给速度:根据加工要求和切削工具的尺寸等参数来确定合适的进给速度。

- 进给量:根据工件要求和切削过程的稳定性来确定合适的进给量。

三、铣断夹具设计3.1 夹具选型在CA6140车床拨叉(831007型号)的铣断过程中,需要使用夹具将工件固定在车床上。

合适的夹具设计可以提高加工效率和质量。

超详细CA6140车床拨叉(831005)零件的机械加工工艺规程及夹具设计

超详细CA6140车床拨叉(831005)零件的机械加工工艺规程及夹具设计

课程设计说明书设计题目:设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)设计者:指导教师:学院:Xxxx年xx月xx日机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)1.零件毛坯合图一张2.机械制造加工工艺过程综合卡片一张3.结构设计装配图一张4.课程设计说明书一份前言通过机床工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。

让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!在些次设计中我们主要是设计CA6140拨叉的铣床夹具。

在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。

在此期间查阅了大量的书籍,并且得到了有关老师的指点,尤其是教务处张永丹老师,我系xxx老师的大力帮助,在此表示感谢!机制xxxx班第x小组XXXX年XX月XX日目录前言 (3)一.设计的目的: (5)二.零件的分析 (5)(一)、零件的作用: (5)(二)、零件的工艺分析: (6)二、工艺规程设计 (6)(一) 确定毛坯的制造形成。

(6)(二)基准的选择。

(6)(三)制定工艺路线。

(7)(二) 机械加工余量。

(8)(四)确定切削用量及基本工时。

(9)夹具设计 (20)(一)问题的提出........................... 错误!未定义书签。

(二)夹具设计............................. 错误!未定义书签。

参考文献................................... 错误!未定义书签。

小结. (25)械加工工序卡片 (26)一.设计的目的:机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。

CA6140拨叉(831003)机械加工工艺规程及工艺装备设计

CA6140拨叉(831003)机械加工工艺规程及工艺装备设计

1.零件的工艺性分析1.1拨叉的用途题目所给的零件是CA6140车床的拨叉。

它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。

宽度为30mm的面寸精度要求很高,因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时,滑移齿轮得不到很高的位置精度。

所以,宽度为30mm的面的槽和滑移齿轮的配合精度要求很高。

1.2拨叉的技术要求1.3审查拨叉的工艺性分析零件图可知,该拨叉形状、结构比较简单,通过铸造毛坯可以得到基本形状,减少了加工工序,又节约了材料。

除了拨叉上表面外,其余表面加工精度较低,不需要高精度机床加工,通过铣削、钻床等车床的粗加工就可以达到加工要求;而主要工作表面----拨叉上表面虽然加工精度较高,但也可以在正常的生产条件下,采用经济的方法保质保量的加工出来。

由此可以见,该零件的工艺性较好。

2.确定毛坯、绘制毛坯简图2.1选择毛坯零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,考虑到零件需加工表面少,精度要求不高,有强肋,且工作条件不差,既无交变载荷,又属于间歇工作,故选用金属型铸件,以满足不加工表面的粗糙度要求及生产要求。

零件形状简单,因此毛形状需要与零件的形状尽量接近,又因内花键较小,因此不可直接铸出。

2.2确定毛坯尺寸公差和机械加工余量2.1.1 公差等级由拨叉的功用和技术要求,确定该零件的公差等级为IT10。

2.2.2 铸件重量已知机械加工后波插件的重量为0.84kg,由此可初步估计机械加工前铸件毛坯的重量为1kg。

2.2.3 零件表面粗糙度由零件图可知,该拨叉各加工表面的粗糙度Ra均大于等于1.6 m 2.2.4机械加工余量由铸件铸造类型为金属型铸造,因此加工余量等级选为F。

2.3绘制铸件毛坯简图3拟定拨叉工艺路线3.1定位基准的选择3.1.1 粗基准的选择对于同时具有加工表面与不加工表面的工件,为了保证不加工面与加工表面之间的位置要求,则应以不加工表面作为定位基准。

CA6140车床变速拨叉机械加工工艺及加工拨叉工作面夹具设计

CA6140车床变速拨叉机械加工工艺及加工拨叉工作面夹具设计

制造技术课程设计题目CA6140车床变速拨叉机械加工工艺及加工拨叉工作面夹具设计班级学号姓名指导教师海都学院工程系目录一、零件的分析(一)零件的作用 (2)(二)零件的工艺分析 (2)二、工艺规程的设计(一)确定毛坯的制造形式 (2)(二)基面的选择 (3)(三)制定工艺路线 (4)(四)机械加工余量工序尺寸及毛坯尺寸的确定 (5)(五)确立切削用量及基本工时 (7)三、夹具设计(一)问题的提出 (13)(二)夹具设计 (13)四、设计总结 (16)五、参考文献 (17)六、工序简图 (18)一、零件的分析(一)零件的作用本次设计所给题目的零件是CA6140车床的拨叉,它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求工作,获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连,二下方的φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

另外两件零件铸为一体,加工时分开。

(二)零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是拨叉需要加工的表面以及加工表面之间的位置要求:1、小头孔以及与此孔相通的的锥孔、螺纹孔2、大头半圆孔Ф553、小头孔端面、大头半圆孔上下Ф73端面,大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm,小头孔上端面与其中心线的垂直度误差为0.05mm。

由上面分析可知,可以粗加小头孔端面,然后以此作为粗基准采用专用夹具进行加工,并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度,并且此拨叉零件没有复杂的加工曲面,所以根据上述技术要求采用常规的加工工艺均可保证。

二、工艺规程的设计(一)确定毛坯的制造形式零件材料为HT200,考虑零件在机床运行过程中所受冲击不大,零件结构又比较简单,生产类型为中批生产,故选择木摸手工砂型铸件毛坯。

查《机械制造工艺设计简明手册》第38页表2.2-3,选用铸件尺寸公差等级为CT-11,加工余量等级为H。

CA6140车床拨叉加工工艺及夹具设计

CA6140车床拨叉加工工艺及夹具设计
PAOLO DESIGN
夹具设计
为了考虑让零件在满足所有的技术要求的前提下,降低加工时候劳 动者所要付出的工作时间、劳动强度,提高产品的生产效率,我们需要在 特定的工序中加入专用夹具。本次设计的任务是根据任务要求,设计出铣 18H11槽的专用夹具。
定位基准的选择
由零件图可知:槽两侧面面对花键孔的中心线有尺寸要求及垂直度要 求,其设计基准为花键孔的中心线。为了使定位误差达到要求的范围之内, 在此选择以花键孔中心线为主要定位基准,则由定位其准不重合引起的误 差较小,这种定位在结构上也简单易操作。
PAOLO DESIGN
零件表面加工方法的选择
本零件的加工面有端面、内孔、花键、槽等,材料为HT200灰铸铁, 其加工方法选择如下:
1.后端面:加工方法可以选择一次铣面,粗糙度Ra为6.3。 2.阶梯面80×30mm,先粗铣,后精铣,粗糙度为Ra = 6.3~0.8。 3.花键底孔Φ22mm:一次钻孔。 4. 槽18mm:用卧式铣床铣出,采用粗铣、精铣。 5.花键孔:采用拉削加工。 6.两处倒角:花键底孔两端处的2×30°倒角,在钻床上锪出即可。
定位误差分析
由于槽尺寸的设计基准与定位基准重合,故轴向尺寸无基准不重合度 误差。径向尺寸无极限偏差、形状和位置公差,故径向尺寸无基准不重合 度误差。即不必考虑定位误差,只需保证夹具的花键心轴的制造精度和安 装精度。
PAOLO DESIGN
夹具设计方案确定
根据图纸的要求,现在夹具的设计方案分位两种: 方案一是使用压板,用螺栓连接,使用汽缸来夹紧,
PAOLO DESIGN
PAOLO DESIGN
PAOLO DESIGN
工艺路线的对比确定

两个工艺路线的区别是从上表面的加工开始的,它们

CA6140车床拨叉机械加工工艺规程

CA6140车床拨叉机械加工工艺规程

CA6140车床拨叉机械加工工艺规程二、工艺流程(1) 零件放料:选择适当的机床卡盘夹紧零件,进行粗放料,确保料头及杆端要平整,同时杆子和芯孔有一定的间隙。

(2) 车削料头:采用车、刨、镗三种方法进行加工。

镗孔是在料头前面做成,用于加入杆子的芯孔。

车后排除加工余料,并将料头上的剩余松散金属切除。

(3) 车削杆子:进行车、镗、刨、钻等工艺,使杆子直径、长度、精度、表面粗糙度满足标准要求。

(4) 车削拨叉:根据图纸要求进行车、铣、切等工艺,使其形状、尺寸、精度、表面粗糙度均达到标准要求。

(5) 杆子组装:将杆子插进料头内,并压入芯孔只能保证杆子和料头之间的紧密连接,而无松动可治理,所以此工艺就显得格外重要。

(6) 拨叉组装:先将轴套套在拨叉柄上,再将压轮组装,最后根据图纸要求调整套路。

三、加工工艺分析(1) 车削料头时,刀具的使用要符合图纸要求,切削行程必须转到弧形止梢,避免“快车慢削”或“慢车快削”所引起的表面质量差,同时防止撞刀造成卡刀现象,确保料头表面的精度及粗糙度。

(2) 车削杆子时,应先进行车削,再进行镗孔和刨面,随后进行钻孔工艺,并使用先进的自动化机床,以保证杆子操作精度和表面粗糙度。

(3) 车削拨叉时,刀具要求精度高,刀片坚硬、耐磨,同时应根据图纸要求进行刀具选择,以保证其质量和使用效果。

(4) 杆子组装时,应保证芯孔直径与杆子的直径尺寸匹配,同时杆子要有一定的弹性,采用精密仪器测量实际尺寸。

(5) 拨叉组装时,压轮套装和调整时要严格按照图纸要求进行操作,调整各个接触件的间隙,使拨叉正常工作。

四、质量检验(1) 基础条件下,对于杆子直径及长度的尺寸精度、表面粗糙度、杆子和芯孔的直径差和杆子和芯孔的轴心差的检验。

(2) 对于拨叉的检验,应检查拨叉的平面度和表面粗糙度,确保拨叉的尺寸和形状合理。

(3) 对于车床机床进行质量检验,其主要是对于机械部件质量的分析和检测。

五、安全注意事项(1) 在加工过程中,必须在熟练技能的操作人员的监护下进行,禁止机床漏电、碰撞等现象的出现。

CA6140车床拨叉的加工工艺及夹具设计

CA6140车床拨叉的加工工艺及夹具设计
2.1.1零件的作用:3
2.1.2零件的工艺分析:4
2.2工艺规程设计4
2.2.1确定毛坯的制造形式4
2.2.2基准面的选择4
2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定6
2.2.5切削用量及基本工时的确定7
3专用夹具设计13
3.1问题提出13
3.2钻M8底孔φ6.7、攻丝M8,配钻M5锥孔专用夹具设计13
关键词:夹具,加工工艺,工艺规程,定位
CA6140 lathe processing technology fork and Fixture DesignAbstract
CA6140 fork of the design is a point of order processing technology and procedures in a dedicated fixture design. CA6140 fork of the main surface is two holes on three sides. Generally speaking, the plane of the machining accuracy of the machining accuracy than the hole more easily guarantee.Therefore, the first surface of the design followed the principles of post-holes, and holes with the two-dimensional processing clearly divided into roughing and finishing stages of processing to ensure the accuracy of the hole. First processing the surface of the first parts to be left out of face processing, and then to the bottom parts for rough machining the top face of the base and top parts as to complete the baseline precision of the hole after the processing.And therefore he chose to spare parts as a left-side rough, with a precision of the hole as a benchmark,the whole combination of machine tool selection process, in selected aspects of exclusive jig fixture. Taking into account the specificity of the structure of the parts, as well as a smaller clamping force required for other reasons, the parts of the clamping means clamping screw body to adopt.

CA6140车床831007 拨叉零件数控加工工艺及工装设计

CA6140车床831007 拨叉零件数控加工工艺及工装设计

本设计分析研究了CA6140车床变速箱中拔叉零件的夹具设计。

由于拔叉零件的工序较多且结构较为复杂,所以为了保证加工精度和提高生产效率,考虑采用数控机床进行加工,以下内容进行了拨叉零件工艺性分析、加工顺序和工艺方案的确定,并通过对拨叉零件数控加工工艺规程设计和钻孔工序的夹具设计,为拨叉零件在数控机床上加工提供了理论依据和有力的硬件保证。

 关键词:数控加工工艺,定位,夹紧,专用夹具 The design of the gearbox on the lathe is in CA640 parts fork and drill a point of order processing F20, F50 hole of this special fixture design process. Fork parts as a result of the more complex the structure, processes more; therefore in order to ensure the accuracy of processing to increase productivity and reduce labor intensity, consider the use of CNC machine tools for processing and preparation of the CNC machining process. In order to ensure F20, F50 hole on the vertical datum tolerance, CNC machine tools to meet the processing requirements on their design of a special fixture, the fixture using automatic clamping device, clamping a reliable, easy to operate. Higher production efficiency, therefore, applicable to high-volume, the processing pipeline. Able to meet the design requirements.Keywords: NC machining process, positioning, clamping, special fixture摘要 (1)Abstract (2)目录 (3)1 绪论 (5)2 数控加工工艺概述 (5)2.1 数控加工工艺分析的一般步骤与方法 (5)2.2 机床的合理选用 (5)2.3 数控加工零件工艺性分析 (6)2.3.1 零件图样上尺寸数据的给出应符合编程方便的原则 (6)2.3.2 零件各加工部位的结构工艺性应符合数控加工的特点 (6)2.4 加工方法的选择与加工方案的确定 (6)2.4.1 加工方法的选择 (6)2.4.2 加工方案确定的原则 (7)2.5 工序与工步的划分及加工顺序安排 (7)2.5.1 工序的划分 (7)2.5.2 工步的划分 (7)2.5.3 加工顺序安排 (8)2.6 零件的安装与夹具的选择 (8)2.6.1 定位安装的基本原则 (8)2.6.2 选择夹具的基本原则 (8)2.7 刀具的选择与切削用量的确定 (8)2.7.1 刀具的选择 (8)2.7.2 切削用量的确定 (9)2.8 对刀点与换刀点的确定 (9)2.9 加工路线的确定 (9)3 拨叉零件数控加工工艺分析 (10)3.1 拨叉零件的作用 (10)3.2 拨叉零件的工艺分析 (10)3.3 确定拨叉零件生产类型 (10)3.4 确定拨叉零件毛坯类型 (11)3.4.1 确定毛坯种类 (11)3.4.2 确定铸件加工余量及形状 (12)3.4.3 绘制铸件零件图.......................................................错误!未定义书签。

“CA6140”拨叉工艺工装及铣8槽夹具设计

“CA6140”拨叉工艺工装及铣8槽夹具设计

机械技术学院毕业设计论文“CA6140”拨叉工艺工装及铣8槽夹具设计学生姓名:指导教师:陆威教师职称:高工所在班级机制10832 所在专业机械制造与其自动化论文提交日期 20 年月日论文答辩日期20 年月日答辩委员会主任主答辩人机械技术系20 11 年4 月28 日机械技术学院毕业设计任务书课题名称“CA6140”拨叉工艺工装及铣8槽夹具设计指导教师(学院)陆威职称高工指导教师(企业)职称专业名称机械制造与自动化班级机制10832学生姓名学号31课题需要完成的任务:1.绘制零件图及毛坯综合图各一张;2.编制机加工工艺文件(机械加工工艺过程卡一份、机械加工工艺卡一份、机械加工工序卡二份,其中指定夹具设计工序一份);3.绘制夹具装配图及全套夹具非标准零件图;4.编写设计说明书(20-30页);5.专业外文翻译(大于3000英文字符)。

课题计划:1. 3月1日—3月7日:布置课题,收集相关资料;专外翻译;2.3月8日—3月21日(第二—第三周):工艺规程设计;3.3月22日—3月28日(第四周):编制工序卡;4.3月29日—4月11日(第五—第六周):工装设计;5. 4月12日—4月18日(第七周):编写说明书;6. 4月19日—4月25日(第八周): 4月19日前交齐所有设计资料,参加毕业答辩。

计划答辩时间:2011年4月19日——2011年4月25日机械技术学院2011年2 月26日目录序言 (2)一、“CA6140车床”拨叉零件的三维造型 (3)二、零件的分析 (8)1.零件的作用 (8)2.零件的工艺分析 (8)三、工艺规程设计 (9)1.确定毛坯的制造形式 (9)2.定位基准的选择 (9)3.零件加工表面的选择 (10)4.制定工艺路线 (11)5.确定机械加工余量、工序尺寸及毛坯尺寸的确定 (12)6.确定切削用量及基本工时 (13)四、专用夹具设计 (23)1.问题的提出 (23)2.夹具设计的有关计算 (23)(1)定位基准的选择 (23)(2)切削力及夹紧力的计算 (23)(3)定位误差分析 (24)3.夹具结构设计及操作简要说明 (24)五、设计毕业小结 (26)六、致谢 (26)七、参考文献 (28)序言通过机床工艺及夹具设计,汇总所学专业知识如《互换性与测量技术》、《零件制造工艺与装备》、《金属切削机床》、《机械设计基础》等。

CA6140车床拨叉加工工艺及工装设计(铣断夹具)

CA6140车床拨叉加工工艺及工装设计(铣断夹具)

目录一.序言 (3)二.夹具的概述 (3)2.1夹具的现状及生产对其提出新的要求2.2现代夹具的发展方向2.3机床夹具及其功用2.4机床夹具在机械加工中的作用2.5机床夹具组成和分类2.6机床夹具的分类三.零件的分析 (7)3.1零件的工艺分析四.工艺规程设计 (7)4.1确定毛坯的制造形式4.2基面的选择4.3制定工艺路线4.4机械加工余量、工序尺寸及毛坯尺寸的确定4.5确定切削用量及基本工时五.夹具设计 (19)5.1定位基准的选择5.2定位误差分析5.3切削力及夹紧力计算课设小结 (22)参考文献 (22)一、序言课程设计在我们学习了大学的大部分基础课、技术基础课之后进行的,这是我们在进行课程设计对所学各课程的深入综合性的总复习,也是一次理论联系实际的训练,因此,它在我们的大学生活中占有重要的地位。

另外在做完这次课程设计之后,我在想我能在下面几方面得到锻炼:(1)运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识,正确地解决一个零件在加工中的定位,夹紧以及工艺路线安排,工艺尺寸确定等问题,保证零件的加工质量。

(2)提高结构设计能力。

通过设计夹具的训练,获得根据被加工零件的加工要求,设计出高效,省力,经济合理而能保证加工质量的夹具的能力。

(3)学会使用手册以及图表资料。

掌握与本设计有关的各种资料的名称,出处,能够做到熟练的运用。

就我个人而言,我希望在这次课程设计中锻炼自己发现问题、分析问题和解决问题的能力。

由于个人能力有限,设计尚有许多不足之处,恳请各位老师给予指教,本人将表示真诚的感谢!二、机床夹具概述2.1夹具的现状及生产对其提出新的要求现代生产要求企业制造的产品品种经常更新换代,以适应市场激烈竞争,尽管国际生产研究协会的统计表明中不批,多品种生产的工件已占工件种类数的85%左右。

然而目前,一般企业习惯与采用传统的专用夹具,在一个具有只能感等生产的能力工厂中约拥有13000~15000套专用夹具。

CA6140车床拨叉机械加工工艺设计

CA6140车床拨叉机械加工工艺设计

序言通过所学的专业课知识(《公差与配合》、《工程材料》、《机械原理》、《机械设计制造《机械制造技术基础》等)和金工实习使我们对机械设计制造有了一定的感性和理性认识.这次机床工艺及夹具设计让我们对所学的专业课得以复习、巩固和应用,是理论和实践相结合的有效手段,不仅为大三的毕业设计做准备,而且为以后的工作打下一定的基础.在这次设计中,我们主要设计C6140拨叉的工艺规程.在设计中阅读大量的参考资料并且得到老师的指导,由于本人能力有限在设计中难免有不足之处,恳请各位老师、同学批评指正。

一.计算生产纲领、确定生产类型该零件是CA6140车床上的拨叉,按照指导老师的要求,设计此零件为大批量生产。

二.零件的分析1。

零件的作用题目给定的零件是C6140拨叉(见附图1)它位于车床变速机构中,主要其换挡作用。

拨叉是一种辅助零件,通过拨叉控制滑套与旋转齿轮的接合。

滑套上面有凸块,滑套的凸块插入齿轮的凹位,把滑套与齿轮固连在一起,使齿轮带动滑套,滑套带动输出轴,将动力从输入轴传送至输出轴。

摆动拨叉可以控制滑套与不同齿轮的结合与分离,达到换档的目的。

分析这种动力联接方式可知,车换档时要减速,这样可以减少滑套与齿轮之间的冲击,延长零件的使用寿命。

2.拨叉的技术要求按《机械制造技术基础课程设计指导教程》表1-1形式将拨叉的全部技术要求列于表2—1中。

表2-1 拨叉技术零件图该拨叉形状特殊、结构简单,属典型的叉杆类零件。

宽度为30mm的面的尺寸精度要求很高,在拨叉工作工程中,和如果拨叉和槽的配合尺寸精度不高或者它们之间的空隙很大时。

滑移齿轮就达不到很高的定位精度,这样滑移齿轮就不能很好的与其他齿轮进行正确有效的啮合.从而影响整个传动系统的工作.所以拨叉宽度为30mm的面和槽之间要达到很高的配合精度。

综上所述,该拨叉件的各项技术要求制订的较合理,符合该零件在变速机构中的功用。

3。

审查拨叉的工艺性CA6140拨叉共有两组加工表面,一组加工表面包括:A端面和轴线与A端面相垂直的花键底孔。

CA6140拨叉 加工工艺及工装设计

CA6140拨叉 加工工艺及工装设计
(五)确立切削用量及基本工时
工序一
1.3.工艺路线方案三
2.工艺路线方案二
1.工艺路线方案一
2 .精基准的选择
1.粗基准的选择。
1圆柱表面工序尺寸:
2 平面工序尺寸
3. 其他尺寸直接铸造得到
加工条件
工件材料:HT200,σb=0.16GPa HB=190~241,铸造。
加工要求:粗铣φ20孔上下端面。
工序十一 检查。
上面工序可以适合大多数生产,但效率较低。
综合考虑以上步骤,得到我的工艺路线。
3.
工序一 以φ32外圆为粗基准,粗铣φ20孔下端面。
工序二 精铣φ20孔上下端面。
工序三 以φ20孔上端面为精基准,钻、扩、铰、精铰φ20孔,保证垂直度误差不超过0.05mm,孔的精度达到IT7。
工序四 以φ20孔为精基准,钻、扩、铰、精铰φ50孔,保证空的精度达到IT7。
5)校验机床功率 查《切削手册》Pcc=1.1kw,而机床所能提供功率为Pcm>Pcc。故校验合格。
最终确定 ap=1.0mm,nc=475r/min,Vfc=475mm/s,Vc=119.3m/min,fz=0.16mm/z。
6)计算基本工时
tm=L/ Vf=(32+80)/475=0.09min。
(2)钻头磨钝标准及寿命
后刀面最大磨损限度(查《切》)为0.5~0.8mm,寿命 .
(3)切削速度
查《切》 修正系数
故 。
查《切》机床实际转速为
故实际的切削速度
(4)校验扭矩功率
所以
故满足条件,校验成立。
3.计算工时
由于所有工步所用工时很短,所以使得切削用量一致,以减少辅助时间。
扩铰和精铰的切削用量如下:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CA6140车床拨叉加工工艺及工装设计(doc 38页)目录课程设计任务书 21 绪论 32 拨叉的分析 43 工艺规程设计 64 工序参数选择、计算 114.1 毛坯的确定4.2 拨叉的偏差计算4.3 确定切削用量及基本工时(机动时间)4.4 时间定额计算及生产安排4.5小结5铣侧面夹具设计 315.1定位基准的选择5.2 夹具方案的确定5.3 定位误差的分析及计算5.4切削力及夹紧力的计算5.5定向键与对刀装置的选择5.6小结6 心得 377 参考文献 38课程设计Ⅲ任务书班级:机自087 姓名:φ上下表面)题目:“CA6140车床拨叉”加工工艺及工装设计(铣75要求:生产纲领5000件/年,工艺装备采用通用机床与通用刀具及专用夹具时间: 2011年11月日至2011年12月日共6周具体任务:1、绘制零件图(A3);2、确定及加工工艺路线并进行工序设计,填写工艺文件1套;3、绘制毛坯图(A3);φ上下表面夹具装配图(A0);4、绘制铣755、绘制夹具零件图1~3张;6、编写设计说明书(不少于10000字)。

学生:(签名)日期:指导老师:机电工程系2011年11月1绪论机械制造加工工艺与机床夹具设计是在学完了大学的全部基础课、技术基础课以及全部专业课之后进行的一次理论联系实际的综合运用,进而使对机械有了进一步的认识,为以后的工作打下基础。

它是主要是对零件的加工工艺和对零件的某几个工序加工进行专用夹具的设计,从零件的工艺来说,它主要是分析零件在进行加工时应注意什么问题,采用什么方法和工艺路线加工才能更好的保证精度,提高劳动生产率。

就专用夹具而言,好的夹具设计可以提高产品生产率、精度、降低成本等,还可以扩大机床的使用范围,从而使产品在保证精度的前提下提高效率、降低成本。

在本设计中,就针对拨叉的加工工艺进行分析,制定和比较加工工艺路线,选择较好的加工工艺路线进行加工。

并对拨叉叉口两侧面、75孔和槽进行专用夹具的设计,在这过程中,制定多套夹具方案分别对各夹具的定位误差和精度进行分析计算,选择其一进行下一步的设计,以完成本次设计。

通过这次设计,培养了编制机械加工工艺规程和机床夹具设计的能力,这也是在进行毕业之前对所学课程进行的最后一次深入的综合性复习,也是一次理论联系实际的训练。

因此,它在我们的大学生活中占有十分重要的地位。

就个人而言,希望通过这次毕业设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己的分析问题、解决问题的能力,为今后参加祖国的现代化建设打下一个良好的基础。

由于能力有限,设计尚有许多不足之处,恳请各位老师给予指教。

2 拨叉的分析2.1 零件的作用车床的拨叉位于车床变速机构中,主要起换档,使主轴回转运动按照操作者φ孔与操纵机构相连,的要求工作,获得所需的速度和扭矩的作用。

零件下方的25φ半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方而上方的55的齿轮变速。

2.2 拨叉的工艺分析拨叉是机车变速箱中一个重要的零件,因为其零件尺寸比较小,结构形状较复杂,但其加工孔和侧面有精度要求,此外还有小头孔上的槽要求加工,对精度有一定的要求。

拨叉的底面、大头孔上两侧面和大小头孔粗糙度要求都是 3.2Ra,所以都要求精加工。

其大头孔与侧面有垂直度的公差要求,所要加工的槽,在其槽两侧面有平行度公差和对称度公差要求等。

因为零件的尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它们的加工必须保证精度要求。

2.3 拨叉的工艺零件要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。

而设计和工艺是密切相关的,又是相辅相成的。

设计者要考虑加工工艺问题。

工艺师要考虑如何从工艺上保证设计者的要求。

从设计拨叉的加工工艺来说,应选择能够满足孔和槽加工精度要求的加工方法及设备。

除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。

在满足精度要求及生产率的条件下,应选择价格较底的机床。

2.3.1 加工要求在选择各表面、孔及槽的加工方法时,要考虑加工表面的精度和表面粗糙度要求,根据各加工表面的技术要求,选择加工方法及分几次加工;要根据生产类型选择设备,在大批量生产中可采用高效率的设备。

在单件小批量生产中则常用通用设备和一般的加工方法。

如、柴油机连杆小头孔的加工,在小批量生产时,采用钻、扩、铰加工方法;而在大批量生产时采用拉削加工;要考虑被加工材料的性质,例如:淬火钢必须采用磨削或电加工;而有色金属由于磨削时容易堵塞砂轮,一般都采用精细车削,高速精铣等;要考虑工厂或车间的实际情况,同时也应考虑不断改进现有加工方法和设备,推广新技术,提高工艺水平;此外,还要考虑一些其它因素,如加工表面物理机械性能的特殊要求,工件形状和重量等。

该零件所需的加工部位为:拨叉小头孔端面、大头孔上两侧面;大小头孔以及小头孔端0.120016+的槽。

2.3.2 平面的加工由参考文献[3]表2.1-12可以确定,底面的加工方案为底平面:粗铣——精铣(7~9IT IT ),粗糙度为 6.3~0.8Ra m μ,一般不淬硬的平面,精铣的粗糙度可以较小。

2.3.3 大头孔的加工由参考文献[3]表2.1-11确定,55φ孔的表面粗糙度要求为3.2,则选择孔的加工顺序为:粗、精镗。

2.3.4 小头孔的加工0.023025φ+的孔选择的加工方法是钻,但其表面粗糙度的要求为6.1=Ra ,所以选择加工的方法是钻——扩——铰。

图1 拨叉零件图2.4小结主要是对拨叉的分析,主要从拨叉的作用、工艺和加工要求等方面进行了分析,对各个所须加工的表面进行了粗略的分析,并进行加工方法的确定。

经过查阅大量的参考资料,和上面的分析使对拨叉有了进一步的认识,为后面的设计打下了坚实的基础。

3 工艺规程设计3.1确定毛坯的制造形式零件材料为HT200,考虑到车床在加工中的变速虽然不像其它机器那么频繁。

但是,零件在工作过程中,也经常要承受变载荷及冲击性载荷,且它的外型复杂,不易加工。

因此,应该选用铸件以提高劳动生产率,保证精度,由于零件的年生产量为5000件已达到大批生产的水平,而且零件的轮廓尺寸不大,故可采用金属型铸造,这样可以提高生产率,保证精度。

3.2 加工工艺过程由以上分析可知。

该拨叉零件的主要加工表面是平面、孔和槽等面。

一般来说,保证平面的加工精度要比保证孔系的加工精度容易。

因此,对于拨叉来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系以及槽的各尺寸精度。

由上面的一些技术条件分析得知:拨叉的尺寸精度,形位公差精度要求都很高,就给加工带来了困难,必须重视。

3.3 基面的选择基面的选择是工艺规程设计中的重要工作之一,基面选择的正确与合理,可以使加工质量得到保证,生产率得以提高。

否则,加工工艺过程中会问题百出,更严重的还会造成零件大批量报废,使生产无法正常进行。

3.3.1 粗基准的选择选择粗基准时,考虑的重点是如何保证各加工表面有足够的余量,使不加工表面与加工表面间的尺寸、位置符合图纸要求。

选择定位粗基准是要能加工出精基准,同时要明确哪一方面的要求是主要的。

粗基准的选择应以下面的几点为原则:a应选能加工出精基准的毛坯表面作粗基准。

b当必须保证加工表面与不加工表面的位置和尺寸时,应选不加工的表面作为粗基准。

c要保证工件上某重要表面的余量均匀时,则应选择该表面为定位粗基准。

d当全部表面都需要加工时,应选余量最小的表面作为基准,以保证该表面有足够的加工余量。

要从保证孔与孔、孔与平面、平面与平面之间的位置出发,进而保证拨叉在整个加工过程中基本上都能用统一的基准定位。

从拨叉零件图分析可知,选择平面作为拨叉加工粗基准。

3.3.2 精基准的选择基准重合原则。

即尽可能选择设计基准作为定位基准。

这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。

基准统一原则,应尽可能选用统一的定位基准。

基准的统一有利于保证各表面间的位置精度,避免基准转换所带来的误差,并且各工序所采用的夹具比较统一,从而可减少夹具设计和制造工作。

例如:轴类零件常用顶针孔作为定位基准。

车削、磨削都以顶针孔定位,这样不但在一次装夹中能加工大多书表面,而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。

互为基准的原则。

选择精基准时,有时两个被加工面,可以互为基准反复加工。

例如:对淬火后的齿轮磨齿,是以齿面为基准磨内孔,再以孔为基准磨齿面,这样能保证齿面余量均匀。

自为基准原则。

有些精加工或光整加工工序要求余量小而均匀,可以选择加工表面本身为基准。

例如:磨削机床导轨面时,是以导轨面找正定位的。

此外,像拉孔在无心磨床上磨外圆等,都是自为基准的例子。

此外,还应选择工件上精度高。

尺寸较大的表面为精基准,以保证定位稳固可靠。

并考虑工件装夹和加工方便、夹具设计简单等。

要从保证孔与孔、孔与平面、平面与平面之间的位置出发,进而保证拨叉在整个加工过程中基本上都能用统一的基准定位。

从拨叉零件图分析可知,该零件的底平面与小头孔,适于作精基准使用。

但用一个平面和一个孔定位限制工件的自由度是不够的,它只限制了五个自由度,如果采用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。

选择精基准的原则时,重点考虑的是有利于保证工件的加工精度并使装夹更为方便。

3.4工艺路线的拟订对于批量生产的零件,一般总是首先加工出统一的基准。

拨叉的加工的第一个工序也是加工统一的基准。

具体工序是先以小头孔左端面为粗基准,粗、精加工小头孔右端面,再以右端面为基准加工小头孔,在后续的工序安排中都是以小头孔为基准定位。

后续工序安排应当遵循粗精分开和先面后孔的原则。

3.4.1 确定工序的原则确定加工方法以后,就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。

确定工序数的基本原则:(1)工序分散原则工序内容简单,有利选择最合理的切削用量。

便于采用通用设备。

简单的机床工艺装备。

生产准备工作量少,产品更换容易。

对工人的技术要求水平不高。

但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。

(2)工序集中原则工序数目少,工件装夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。

使用设备少,大量生产可采用高效率的专用机床,以提高生产率。

而且采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。

一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。

但由于不采用专用设备,工序集中程序受到限制。

一般采用结构简单的专用机床和专用夹具组织流水线生产。

相关文档
最新文档
