建筑设计总图经济指标计算表
总图设计标准
总图设计标准一、必须了解的规划条件：1、规划局的规划要点；建设用地范围即红线范围、地形情况、建设用地面积、建筑规模地上地下,容积率、绿地率、建筑高度、建筑退界要求、建筑退线要求、建筑间距要求、日照要求、配套公共服务设施要求、停车指标的要求,交通规划及出入口等要求,2、地形图；3、甲方的有关要求；居住人口,户型情况,建筑色彩的要求,4、市政水、电、热、燃等管线接口位置；5、周边现状;名木古树情况、周边地上及地下的文物保护情况,是否涉及航空净空的限制,是否处于地震断裂带等等;二、根据以上条件,制作测算表格,大致要求的户型进行强排,估算容积率,对项目定位;下面是万科深圳研发中心总结的各类建筑分别对应的容积率数值;可以据此做初步的项目判断;容积率低于0.3,高档的独栋别墅项目;容积率0.3－0.5,一般独栋别墅项目,密度偏大;穿插部分双拼别墅、联排别墅,可适当降低密度提高品质;容积率0.5－0.8,一般的双拼、联排别墅;容积率0.8－1.2,全多层项目较多;如与低层或联排别墅组合,密度较高;容积率1.2－1.5,正常的多层项目,环境一般;如果是多层与小高层的组合,环境品质较好;容积率1.5－2.0,正常的多层+小高层项目;容积率2.0－2.5,正常的小高层项目;容积率2.5－3.0,小高层+二类高层项目18层以内;此时如果做全小高层,环境会很差;容积率3.0－6.0,高层项目楼高100米以内;容积率6.0以上,摩天大楼项目居住区入口的做法是相对模式化的,设计时要考虑以下问题：1,门卫管理方便：用最少的人力兼顾车流和人流管理2,出车的安全,门口要留出驻车的空间,让车在路口停留观察交通状况3,进车的控制,让误闯的车辆可以及时掉头4,人车分行,另外,要注意门卫室是景观做还是建筑做,如果是建筑做,是否有退界要求,是否要报批三.合理布置路网、考虑消防车道一总体设计一、消防车道1、低层、多层、中高层住宅的居住区内宜设有消防车道,其转弯半径不应小于6m;高层住宅的周围应设有环形车道,其转弯半径不应小于12m,当确有困难时,应至少沿住宅的一个长边设置消防车道;尽端式消防车道的回车场地不应小于15m15m;2、联体的住宅群,当一个方向的长度超过150m或总长度超过220m时,消防车道的设置应符合下列之一的规定：1、消防车道应沿建筑的两个长边设置,消防车道旁应设置室外消火栓,且建筑应设置与两条车道连通的人行通道可利用楼梯间,其间距不应大于80m；附图： R>12m,如a+b>14m,则R>12m;2、建筑的适中位置应设有穿过建筑的门洞,其净高、净宽不应小于4m;二、消防登高面高层住宅应设置消防登高面,并应符合下列规定：1、塔式住宅的消防登高面不应小于住宅的1/4周边长度；2、单元式、通廊式住宅的消防登高面不应小于住宅的一个长边长度；3、消防登高面应靠近住宅的公共楼梯或阳台、窗；4、消防登高面一侧的裙房,其建筑高度不应大于5m,且进深不应大于4m；5、消防登高面不宜设计大面积的玻璃幕墙;三、消防登高场地1、高层住宅应在登高面一侧,结合消防车道设置不少于一块的消防登高场地,每块消防登高场地面积不应小于15m8m;消防登高场地是指供消防登高车实施操作时停靠的停车场地;根据上海目前使用的登高消防车的最大长度为13m,登高车操作支撑所需的硬地宽度为6m,为满足登高消防车的正常作业并为消防人员的施救留出一定的工作空间,本条文规定消防登高场地的面积不应小于15m8m;2、消防登高场地应符合下列规定：1、消防登高场地距住宅的外墙不宜小于5m,其最外一点至消防登高面的边缘的水平距离不应大于10m；2、设有坡道的消防登高场地,其坡道坡度不应大于15%；3、利用市政道路作为消防登高场地,其绿化、架空线路、电车网架等设施不得影响消防车的停靠、操作;3、高层住宅的消防车道、消防登高场地应避开地下管道、暗沟、水池、化粪池等影响消防车荷载的地下设施,在地下建筑上布置消防登高场地、消防车道时,地下建筑的楼板荷载计算应考虑消防登高车的重量;四、安全疏散4.1 楼梯间的设置形式1、住宅设一个楼梯间时,应符合以下规定：1、低层、多层住宅,当每套户门至楼梯口的距离不大于15m时,应设一个敞开楼梯间；2、中高层住宅,当每套户门至楼梯口的距离不大于15m时,应设一个敞开楼梯间,户门应为乙级防火门或楼梯间通至屋顶平台；3、十层、十一层的单元式住宅每单元应设一个敞开楼梯间,但户门应为乙级防火门户门可朝户内开启且楼梯应通至屋顶,各单元的屋顶平台应相连通；4、十层、十一层的塔式住宅应设一个封闭楼梯间；5、十二层至十八层的塔式、单元式住宅应设一个防烟楼梯间,且前室的面积不应小于4.5m2；6、当十八层以上的单元式住宅每单元设一个防烟楼梯间时,应按规定设置连廊;2、上述规定以外的住宅,其设置楼梯间的数量不应小于两个,并应符合下列规定：1、低层、多层、中高层住宅应设敞开楼梯间；2、十层、十一层的通廊式住宅应设封闭楼梯间；3、十二层及以上的通廊式住宅应设防烟楼梯间；4、十八层以上的塔式住宅应设防烟楼梯间;商住楼的商业营业场所与住宅部分的防火分区及疏散系统必须分开设置,其住宅部分的楼梯设置可参照相同层数的住宅楼梯的要求设计；租赁式住宅,包括酒店式公寓及公寓式办公楼公共部位平面设计可参照执行,但其消防设施的设置应按照公共建筑的要求执行;十层、十一层的单元式住宅可按规定设一个敞开楼梯间,也可在每单元设置一个封闭楼梯间；当每单元设置封闭楼梯间时,户门可不设乙级防火门,但单元楼梯仍应通至屋顶;对于十八层以上的单元式住宅,虽然可每单元设一个防烟楼梯间,但应按要求在相邻单元之间设置连廊;二、楼梯间的设置要求1、楼梯间或前室应靠外墙设置,并应设置可开启的外窗和楼梯间顶部的百叶窗,不宜设机械加压送风,其开窗面积及楼梯间顶部的百叶窗面积应符合有关规定;十八层以上的塔式住宅,当防烟楼梯间只在前室设置可开启的外窗,楼梯间为暗楼梯间时,楼梯间的顶部应设置自然通风窗,有效面积不小于1.5m2;2、自然通风方式的要求：1、靠外墙的敞开楼梯间、封闭楼梯间、防烟楼梯间每五层内自然通风面积不应小于2m2,并应保证该楼梯间顶层设有不小于0.8m2的自然通风面积；2、防烟楼梯间前室、消防电梯前室自然通风面积不应小于2m2,合用前室不应小于3m2；3、十八层以上的塔式住宅,当防烟楼梯间只在前室设置可开启的外窗,楼梯间为暗楼梯间时,户门不应直接开向前室;3、高层住宅至少应有一个楼梯通至屋顶平台,通至屋顶平台的门宜为普通玻璃门,且朝屋顶方向开启;单元式住宅各单元的楼梯间宜在屋顶相连通;利用屋顶逃生是火灾时常见的逃生方式;为保证人员及时借助屋顶从相邻单元疏散到安全区域,或将屋顶作为避难平台等待救援;4、设封闭或防烟楼梯间的住宅,屋顶层电梯机房等房间的门不宜开在楼梯间、前室内;当确有困难,电梯机房或其它设备用房的门必须开在楼梯间或前室内时,则应设甲级防火门,且门的开启不得影响人员疏散;5、剪刀楼梯设计应符合下列规定：1、剪刀楼梯的两个楼梯应在前室、走道或屋顶连通；2、剪刀楼梯的梯段之间应设置耐火极限不低于1.00h的实体墙分隔;6、高层住宅,当地上部分的楼梯间或前室设置可开启的外窗,且地下室为自行车、汽车停车库或机电设备用房时,其地下室的楼梯或前室可不设机械加压送风装置;考虑到楼梯间或前室采用自然通风方式的住宅,只对地下室的楼梯间或前室设机械加压送风,既不经济,也难以实施;而当地下室为自行车、汽车停车库或机电设备用房时,地下室平时停留的人员较少,因此,楼梯间形式可以不变,对其无自然通风采光的前室和楼梯间也作放宽处理,可不设机械加压送风;7、住宅各类楼梯间的设置还应符合下列规定：1、煤气管道不应穿过楼梯间,当必须穿过楼梯间时,应穿钢管保护；2、除煤气管道井外的其它管道井,当在每层楼板处采用相当于楼板耐火极限的不燃烧体作防火分隔,且检修门为丙级防火门时,检修门可开在楼梯间或前室内;8、商住楼的营业场所、住宅的底层商业服务网点的出入口或楼梯与住宅的出入口和楼梯必须分开设置;出入口包含平面交通和垂直交通,垂直交通指楼梯、电梯;在住宅建筑中布置商店等公共用房,主要需解决使用功能完全不同的用房放在一起所产生的种种矛盾;为保证住宅安全,防止商店发生火灾威胁住户安全,规定商住楼的营业场所、住宅的底层商业服务网点的出入口或楼梯不得与住宅的出入口或楼梯相互借用,必须分开设置,互不干扰;9、居住区域内地下汽车库的楼梯可借用住宅的楼梯,但其通向楼梯间的门应为甲级防火门;特别要注意的是,当地下室除汽车库外,还有自行车库、机电设备用房及其它用房时,汽车库借用住宅疏散楼梯应满足下列要求：1、汽车库与其它部位之间应采用防火墙、防火卷帘及甲级防火门分隔；2、汽车库借用的住宅楼梯必须与汽车库在同一防火分区内,即该楼梯与其它部位之间也应采用防火墙及甲级防火门分隔;3、汽车库防火分区内最远点距楼梯间的距离不应大于60m;三、跃层式住宅的疏散要求1、高层住宅每套所跨越的楼层不宜超过两层；2、十八层及十八层以下的高层住宅,当有向上跃层和向下跃层同时设置时,每层包括跃层应开设通向公共走道的户门；3、十八层以上的高层住宅,所有户室应一个方向同时向上或向下跃层；4、每套户室从最远一点算起,到户门的距离不应超过20m；当超过20m时,跃层楼面应开设通向公共走道的门;套内楼梯的一段距离按期水平投影长度的1.5倍计算四、消防电梯1、十二层及以上的高层住宅应设消防电梯,消防电梯可与客梯兼用,其前室可与防烟楼梯间的前室合用;消防电梯是消防扑救灭火的措施之一;根据国家防火技术规范和本市有关规定,要求在十二层及以上的高层住宅应设消防电梯,消防电梯可与客梯兼用;由于住宅消防电梯一般兼作日常使用的客梯,很少独立设置,故允许其前室可与防烟楼梯间的前室合用;2、底层商业营业场所高度在24m以下时,住宅部分的消防电梯在商业营业场所可不停靠;3、电梯应在设有户门或公共走廊的每层设站,且至少应有一台电梯通向地下汽车库;当地下室为自行车停车库或机电设备房时,消防电梯可不停靠;五、走道、连廊1、十八层以上塔式住宅、每单元设有两个防烟楼梯间的单元式住宅,当每层超过6套,或短走道上超过3套时,应设置环绕电梯或楼梯的走道;注：短走道指防烟楼梯间的前室门至最远的一套户门之间的走道;在设置消防连廊时要注意下列问题：1、消防连廊必须每层设置,不得隔层设;但跃层户型可以只在设有户门的楼层设置;2、每层相邻单元必须在走道或前室等公共部位设置连廊连通,不允许在楼梯间内设置连廊,防止火灾情况下烟气通过连廊进入相邻单元楼梯间,也不允许通过户内阳台连通,这样不能保证疏散畅通;3、当单元式住宅各单元层数不同时,应将每单元视作一幢塔式住宅进行平面设计；当各单元层数均超过18层时,可在较低几个单元之间的相邻单元设置连廊,但最高一个单元应视为一幢塔式住宅;四、布置单体或组合体时,若在规划住宅小区地下有停车场,应该注意些什么,如出入口的个数,在小区中的布置等,如何组织交通流线,如何做到人车分流;高层建筑,地下停车库做两层,但柱子必须和上面的一致吗位置、形状、尺寸因为是不规则的地形,布柱根据停车间距不好弄4.1 基地出入口与城市道路的关系4.2 停车场规划4.2.1 停车场配建标准;4.2.2 采用各种方法解决停车场地不足问题;其中,地面停车场按每个机动车位占地面积30平方米计；地下停车库及停车楼按每个机动位占建筑面积35平方米计；多层停车库按每个机动车位占地面积15.5平方米,层高2.2米计；自行车按每辆车面积1.5平方米计；装卸车位尺寸不小于4米×8米;该规划片需配建机动车停车泊位1583个,其中居住用地1223个,商业金融用地360个;本规划片居住用地可停放机动车796个,地面出租车位7个,其余420个机动车位在商业金融用地中安置;地下商业金融用地停车采用地下车库形式,为提高空间利用率,地下车库采用机械式双层停车,净空3.6米室内地面到梁底距离;在停车场内部布局上,充分考虑居住和商业两类停车时间上的差异,一般居民白天的停车率很低,这时,其闲置部分可以用于商业停车,晚上商业停车位又会空置出很大部分,可以用于居民停车;在地下车库出入口布置上,商业车辆和居住车辆分开设置,但又可相互借用,一般早上居民上班时,商业尚未营业,居住车辆出口可利用商业车辆出入口,晚上居民下班车辆应设置独立的进口与商业车流分开,地下车辆居住和商业的人行出入口分开设置;总之,该小区通过精心的组织,最大限度地提高了地下车辆的利用率,为解决居住区停车难问题做出了有益的尝试;4.3 地下车库设计要点4.3.1 人防结合地下汽车库宜结合人防设计,即在平时作为汽车库使用,而在战时则作为人员、物资的掩蔽场所——人防,这就叫做平战结合;一般城市规划都对有人防配建面积比例的规定,可以说是强制的;如果投资者不愿意建造人防,也可以缴纳一定费用,由政府易地再建;所以我们看到有些小区的地下车库是设计有人防设施的,而有的则没有;通常我们设计的车库属于“中型”51~300辆,有时也会有大型301~500辆的地下汽车库,即：停车间室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库;大中型汽车库的库址,车辆出入口不应少于2个；特大型汽车库库址,车辆出入口不应少于3个,并应设置人流专用出入口;各汽车出入口之间的净距应大于15m;出入口的宽度,双向行驶时不应小于7m,单向行驶时不应小于5m;进入地下汽车库需要有坡道,坡道可以是直线的、曲线的或二者的结合;坡道设计的重点是确定坡道的位置,数量;大中型汽车库的库址,车辆出入口不应少于2个;即：一般设计两个出入口就够了;汽车库的汽车出入口宽度,单车行驶时不宜小于3.50m,双车行驶时不宜小于6.00m;但两个出入口距离不可过近各汽车出入口之间的净距应大于15m;规范又规定：汽车疏散坡道的宽度不应小于4m,双车道不宜小于7m,因此干脆汽车坡道就设计为4米或7米;汽车转弯半径按6米设计,此为小型车转弯半径;汽车库室内最小净高应：>2.20米微型车、小型车;我们通常的车库以微型、小型车库;汽车库应设防火墙划分防火分区;每个防火分区的最大允许建筑面积,地下汽车库为2000平方米;如果设有自动喷水灭火系统则可翻倍;划分完防火分区,马上就是人员安全出口的设置;规范规定：汽车库、修车库的每个防火分区内,其人员安全出口不应少于两个;规范同时规定：汽车库、修车库的人员安全出口和汽车疏散出口应分开设置;也就是说：汽车坡道不能作为人员疏散;因此,每个防火分区设两个封闭楼梯间上到地面上去;疏散楼梯的宽度不应小于1.1m,即两股人流;楼梯间尽量分散布置,因为汽车库室内最远工作地点至楼梯间的距离不应超过45m,当设有自动灭火系统时,其距离不应超过60m 4.4住宅地下车库设计方法4.4.1 整体规划住宅小区的地下停车库平面布局设计与独立的专用地下停车库不同,受地面以上住宅楼的影响较大;通常在整体社区规划,首先考虑的是地面上的容积率、建筑密度、楼体间距等指标要求,待这些指标规划完成后,才会考虑地下停车库的布局,这种设计思路很大程度上造成车库设计不合理,实用性差：因为住宅的柱网、建筑结构体系布局、和延伸至地下的垂直消防交通系统电梯井都会对车库布局造成很大干扰,常常在地面部分的设计构图全部完成后,再设计地下车库时发现,住宅的密集柱网设计把停车库分隔成零散的片区,停车效益降低,车道不通畅,车库的实用性很差;在设计初期,必须把地上、地下统一考虑,地下车库决不是设计的附属品,要尽可能把车库集中在一个整体空间中,以提高相同面积下的停车数量;一种方法是,把地上住宅沿地块外围布置,就是“围合式布局”,社区中部形成比较开阔的园林空间,下面做停车,这种方式能够形成开阔的楼间距,住宅单元的通风、景观效果非常好,同时地下车库的使用率也非常高;另外一种方法,把住宅楼多栋组合,提高小区空地的完整性;从而有利地下停车库空间的完整性,对于大盘而言,有时地下停车库被分割成几个片区,这时还要考虑各区之间的连接通畅,不应产生瓶颈现象,从而对交通、消防不利;4.4.2 平面布局主要包含车道和停车位布置、柱网布局、与地下室其它功能部分协调等;一般住宅小区以中型轿车：长4．9m X宽1．8m x高1．8m为设计标准车型尺寸,停车位尺寸应为：长5—6m x宽2．5—3m;车位与车道成90°直角,且车辆“倒进顺出”的布置的时候,每台车所占车库面积的比例最小,按照此方式布置的地下停车库每车所占面积应在28㎡—35㎡;较大型车库的停车通道,应尽量设环形车道;当采用与车道成90°直角的停车位布置时,车道宽应在6m以上,车道车行路线方式可采用双车道双向行驶;按照标准车型与车道尺寸,柱网宜在6X8m柱间停两辆车或8X8m{柱间停三辆车左右;4.4.3 管线布置管线综合,注意遵循如下原则：●应尽量使“主风道”靠近车道边侧设置；●风道宽度尽量控制在1.2米以内,使风道下面不设喷淋；●电桥架、设备管线尽量与风道平行设置、尽量不要设在风道下方；●各类管线交叉点不要设在主车道处;设备管线常用计算高度4.4.4 屋顶绿化地下车库的设置,为社区的地面绿化提供了最大可能的空间,一般由于车库都布置在社区比较完整、大块的空旷场地内,在顶板上部可作覆土、形成小区的中心绿化花园;覆土平均厚度在50公分左右,可适应种植小型灌木和铺植草皮;但如果要栽种大型乔木,必须加设覆土坑;4.5 地下室范围面积必须考虑：4.5.1 上部建筑---结合消防电梯及核心筒范围,考虑地下室直达户内4.5.2 地形地貌4.5.3 销售和开发节奏4.5.4 停车数量---规划停车总量扣除地面停车数量4.5.5 设备用房4.5.6 其他---不能停车和设备房的没有使用价值的空间尽量减小4.5.7 考虑以上因素后,地下室范围尽量规整4.5.8 原则：尽量减小地下室无用面积的范围方案阶段控制：车库出入口的设置原则备注：参车库防火规范坡道宽度：注1：汽车最小转弯半径＝汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径 2、汽车最小转弯半径≠环道内径避免：误将国家规定的汽车的最小转弯半径6米,理解为是车道的最小内径,导致车道的内径过大,相应的增加车库面积;各种停车位尺寸及通车道宽度各种车道出口最小宽度层高确定原则：合理的选用地下室底板的构造做法,根据实际构造来计算层高;在确定层高时,精确计算设备管线预留高度以及结构梁高;当车库与变配电间或水池等设备用房同层设计时,应采取“设备用房局部降板”,而车库层高按常规设计;各类层高计算的基本内容：常见车库层高：设缝或后浇带一般不设缝,设后浇带；地下室分建时才设缝；后浇带间距一般为40~50米;●柱网双边停车最经济●底板梁：一般不设次梁,仅设主梁；无梁楼盖和梁板体系,谁经济顶板对建筑的要求：确定覆土厚度,确定消防车道走向、位置;结构：施工荷载和覆土是否同时考虑消防荷载顶板的结构布置：次梁沿长向布置的单向板比较经济●泵房位置1、生活泵房和消防泵房一般合建,由于场地原因才分开设置;2、小区分期建设时,则有可能建一个以上的水泵房;分建与合建的基本原则：当一、二期规划已经确定,泵房合建；当二期建筑性质和高度等都无法确定时,泵房分开建;3、多层地下室,水泵房及水池宜都设置在地下室的底层;4、水泵房尽可能避免在住宅下设置远离塔楼,以减小噪音对住户的影响;5、水泵房最好靠近配电间,靠近水专业主管井;●泵房大小备注：本表面积含生活泵房和消防泵房;水池布置原则：生活水池一般和消防水池布置在一起；生活水池和结构和脱开,底板脱开,侧板若和结构紧挨,侧壁留缝50,必须设顶板；消防水池和结构不须脱开,可利用结构构件;一般不设顶板;池壁厚度一般200;布置集水坑和排水沟;集水坑集水坑间距一般为50米,最大可为100米;平时地面冲洗用集水坑,容积宜为1.5m3左右,规格一般为1200x1000x1500;消防电梯集水坑、水泵房集水坑、车道出入口集水坑容积为2.0m3,规格一般为1500x1000x1500；消防电梯集水坑宜设在井道外侧;排水沟排水沟沟深200~300,沟宽250;起点最小深度150mm,0.3%～0.5%找坡,间距最长50米左右;建筑明沟或结构明沟变配电所的设置原则：1、大规模住宅小区有多层、小高层、高层、部分商业,配电房的数量可以按5～6万平方米设一个配电房来考虑,每个配电房的供电半径按250—300米考虑;2、高层建筑的住宅小区,配电房的数量可以按7～9万平米设一个配电房来考虑,每个配电房的供电半径按250—300米考虑;变配电所的位置：1、一般在地下一层；2、供电半径250米范围内,要靠近大型负荷；3、不应设在厕浴或其它经常积水场所的正下方或贴邻设双层板；4、不宜设在地势低洼和可能积水场所;若设在地下一层时,应采取抬高地面100~300mm等防水措施；6、应避开建筑物的伸缩缝;五、算日照时,参数设置,建筑高度的设置问题,建筑高度是否考虑水箱间、楼梯间、电梯机房等的高度问题一、建筑高度的两种不同计算方法在城市规划管理中关于建筑高度,你必须正确认识建筑高度的定义,在不同的情况下要使用不同的建筑高度定义,一个是受高度限制的建筑高度,另一个是非受高度限制的建筑高度;我们在办理建设工程规划许可证时,将在附件里载明建筑高度,一般是建筑的地坪到建筑的檐口高度或是地坪到女儿墙的高度,建筑顶部的部分设施按规模大小可不计入建筑高度,特别是建筑顶部外装饰物;在考虑有日照遮挡的时候,我们必须特别慎重,要将建筑高度降低,但有些时候,特别是高层建筑,超高建筑时,我们根据已经审批过的规划设计方案或是施工图时我们要考虑最高处标高,就是外装饰物也要记入高度,这个时候我们就是考虑的受限建筑高度;根据民用建筑设计通则：平屋顶：1 ：受高度限制的建筑高度：指建筑室外地坪至建筑最高点间的距离;称为建筑高度2：非受高度限制的建筑高度：指建筑室外地坪至建筑屋面面层或女儿墙顶的距离;民规规定:建筑高度是指建筑室外地坪至女儿墙的高度 ;这两个都有问题的,都不存在定义的唯一性和确定性;受高度限制的建筑主要是与航空控制有关的；非受高度限制的建筑高度主要与建筑日照及消防等有关;这样看来这两个定义就不至于在设计中产生矛盾了;消防建筑高度计算：简记：坡屋面算到檐口,平屋面算到屋面面层;多种形式屋面按最大值建筑设计防火规范GB50016–2006高层民用建筑设计防火规范GB 50045-95。
总图的概念

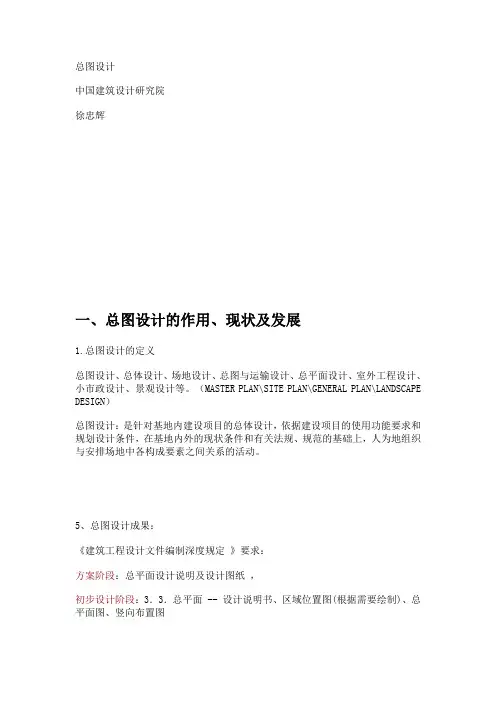

总图设计中国建筑设计研究院徐忠辉一、总图设计的作用、现状及发展1.总图设计的定义总图设计、总体设计、场地设计、总图与运输设计、总平面设计、室外工程设计、小市政设计、景观设计等。
（MASTER PLAN\SITE PLAN\GENERAL PLAN\LANDSCAPE DESIGN）总图设计：是针对基地内建设项目的总体设计，依据建设项目的使用功能要求和规划设计条件，在基地内外的现状条件和有关法规、规范的基础上，人为地组织与安排场地中各构成要素之间关系的活动。
5、总图设计成果：《建筑工程设计文件编制深度规定》要求：方案阶段：总平面设计说明及设计图纸，初步设计阶段：3．3．总平面 -- 设计说明书、区域位置图(根据需要绘制)、总平面图、竖向布置图施工图阶段：4．2.总平面图、竖向布置图、土石方图、管道综合图、绿化及建筑小品布置图、详图：包括道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图各阶段可能需要绘制的图纸还有：征地图、交通流线图、消防报批图、人防报批图、绿化报批图、地勘定位图、报建（报规）图、建筑定位放线图，配合单体施工图审查的总平及竖向图、场地初（粗）平图，管线报装图、管线过路管预留图、树木移植图等配合图（注意母图永远是总平面图，任何修改和变化应及时修正总平面图，充分利用图层管理器）6、总图设计的重要性总图设计是民用建筑设计中的重要组成部分，不可或缺，对建设项目起着非常关键的综合控制作用，没有总图设计的项目必定出现许多问题，必定加长建设周期，增加建设投资，影响建成后的使用，甚至出现影响和谐造成生命财产的损失。
（滑坡、水涝、火灾、疏散、交通等）了解总图设计的技术要求可更好的帮助建筑师在方案阶段的工作。
环保节能《公共建筑节能设计标准》GB50189—2005 4.1.1 建筑总平面的布置和设计，宜利用冬季日照并避开冬季主导风向，利用夏季自然通风，建筑的主朝向宜选择本地区最佳朝向或接近最佳朝向。
工程项目结算计算表
工序
1
机械平整场地
2
人工浇筑商砼 运距≤30m（厚度 ＞10cm）
3
人工搅拌，浇筑砼
4 模板周转材 含模板及支撑系统
5
模板搭拆（普通模板）结构模板及 支撑系统
6
红砖、灰砂砖砌筑
7
墙面抹灰
外墙多彩真石漆，岩彩真石漆（米 8 黄色、咖啡色、黄金麻、烧面）W
型
9
地面铺装 湿铺 扫缝 水泥砖、烧结砖 路面宽度≤2m
单位 ㎡ m³
3
人工搅拌，浇筑砼
m³
4 模板周转材 含模板及支撑系统
㎡
5
模板搭拆（普通模板）结构模板及 支撑系统
㎡
6
红砖、灰砂砖砌筑
m³
7
墙面抹灰
㎡
外墙多彩真石漆，岩彩真石漆（米
8 黄色、咖啡色、黄金麻、烧面）W
㎡
型
9
地面铺装 湿铺 扫缝 水泥砖、烧结砖 路面宽度≤2m
㎡
10
地面铺装 湿铺石材（岗石瓷砖） 厚度＜50mm
型
9
地面铺装 湿铺 扫缝 水泥砖、烧结砖 路面宽度≤2m
10
地面铺装 湿铺石材（岗石瓷砖） 厚度＜50mm
11
道牙铺设 砼道牙
12 人工倒运材料 200m＜运距≤400m
***项目园林材料计算表
合计
已开工程量
因开
10
地面铺装 湿铺石材（岗石瓷砖） 厚度＜50mm
11
道牙铺设 砼道牙
12 人工倒运材料 200m＜运距≤400m
***项目园林材料计算表
单位
㎡ m³
m³ ㎡ ㎡ m³ ㎡ ㎡ ㎡ ㎡ m T
序号 1
工序 机械平整场地
概算表格明细
备注
发改价格[2007]670# 文
湘价服[2009]81# 计价格（2002）10#
文 计价格（2002）10#
文 湘价服[2009]81#文
湘价服[2012]76#文 计价格[2002]1980#
号
计价格[2002]125#
湘建价[2009]3号
第三部 预备费 5%
合
计
0.00
0.00
0.00
0.00
序号 工程或费用名称
概算总值 投资比率（%） 第一部分 工程费用 1 1#楼 1.1 土建 1.2 给水排水及消防工程 1.3 电气工程 1.3 弱电工程 1.5 电梯工程 1.6 1.7 2 2#楼 2.1 土建 2.2 给水排水及消防工程 2.3 电气工程 2.4 弱电工程
建筑工程 (万元)
安装工程 (万元)
0.00 0.00
0.00
项目 初步设计概算总表
设备购置 (万元)
其它费用 (万元)
概算价值 （万元）
建筑面积 （m2)
0.00
0.00 0.00 0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00 0.00
技术经济指标
单位
元/m2
m2 m2 m2 m2 m2 部
m2 m2 m2 m2 m2
备注
序号 工程或费用名称
设备购置 (万元)
其它费用 (万元)
概算价值 （万元）
建筑面积 （m2)
0.00
0.00 0.00 0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00
技术经济指标
单位
元/m2
部
备注
住宅设计要点

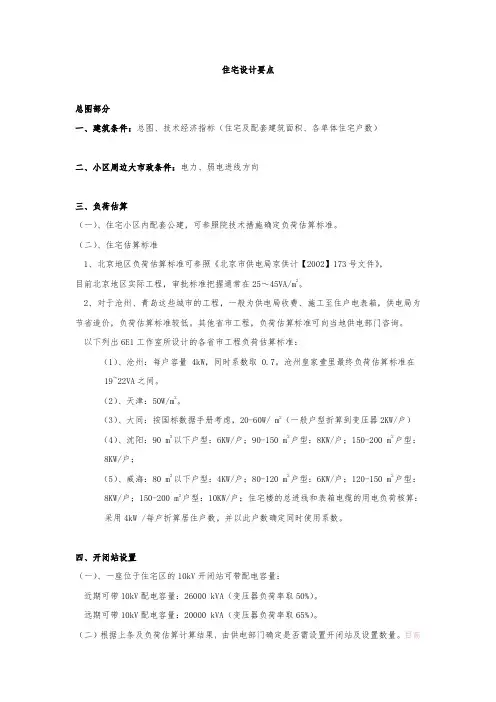

住宅设计要点总图部分一、建筑条件：总图、技术经济指标（住宅及配套建筑面积、各单体住宅户数）二、小区周边大市政条件：电力、弱电进线方向三、负荷估算（一）、住宅小区内配套公建，可参照院技术措施确定负荷估算标准。
（二）、住宅估算标准1、北京地区负荷估算标准可参照《北京市供电局京供计【2002】173号文件》，目前北京地区实际工程，审批标准把握通常在25～45VA/m2。
2、对于沧州、青岛这些城市的工程，一般为供电局收费、施工至住户电表箱，供电局为节省造价，负荷估算标准较低。
其他省市工程，负荷估算标准可向当地供电部门咨询。
以下列出6E1工作室所设计的各省市工程负荷估算标准：（1）、沧州：每户容量 4kW，同时系数取 0.7。
沧州皇家壹里最终负荷估算标准在19~22VA之间。
（2）、天津：50W/m2。
（3）、大同：按国标数据手册考虑，20-60W/ m2（一般户型折算到变压器2KW/户）（4）、沈阳：90 m2以下户型：6KW/户；90-150 m2户型：8KW/户；150-200 m2户型：8KW/户；（5）、威海：80 m2以下户型：4KW/户；80-120 m2户型：6KW/户；120-150 m2户型：8KW/户；150-200 m2户型：10KW/户；住宅楼的总进线和表箱电缆的用电负荷核算：采用4kW /每户折算居住户数，并以此户数确定同时使用系数。
四、开闭站设置（一）、一座位于住宅区的10kV开闭站可带配电容量：近期可带10kV配电容量：26000 kVA（变压器负荷率取50%）。
远期可带10kV配电容量：20000 kVA（变压器负荷率取65%）。
（二）根据上条及负荷估算计算结果，由供电部门确定是否需设置开闭站及设置数量。
目前北京供电部门规定小区面积大于30万平方米需设置开闭站。
（《北京地区建设工程规划设计通则 (试用稿)》）（三）开闭站建筑形式：地上独立式、箱式，建筑物内地下一层（此方式须供电局特批）。
建筑总平面图设计
方案设计阶段的总平面设计内容1一、设计说明书1二、设计图纸1初步设计阶段的总图设计内容2一、设计说明书21、设计依据及基础资料22、场地概述33、总平面布置34、竖向设计45、交通组织4二、设计图纸61、区域位置图62、总平面图63、竖向布置图7施工图设计阶段的总平面设计内容8一、图纸目录8二、设计说明书8三、总平面图8四、竖向布置图9五、土方图10六、管道综合图11七、绿化及建筑小品布置图12八、详图12九、设计图纸的增减12十、计算书12方案设计阶段的总平面设计内容一、设计说明书1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通住址、景观绿化、环境保护等方面所采取的具体措施.2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建)方面的总体设想。
二、设计图纸1、场地的区域位置、2、场地的范围（用地和建筑物角点的坐标和定位尺寸、道路红线）.3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需要保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况）.4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线)及相邻建筑物之间的距离。
5、拟建建筑物的名称、出入口位置、层数与设计标高以及地形复杂是主要道路、广场的控制标高。
6、指北针或风玫瑰图、比例。
7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。
一般情况下,做到以下深度即可满足常规要求：场地区域位置图：大城市应包括城市位置的区域位置；现状图：拟建主要的建筑物的名称、位置、层数与设计标高，控制标高。
场地内外主要交通道路图：也可分为道路广场图和交通流线分析图；绿化图:也可分为绿化布置图和路滑景观分析图;竖向图、管网图(可以不做）初步设计阶段的总图设计内容在初步设计阶段，总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
建设工程规划报建图纸编制规则---经济指标表格及相关电子图纸绘制要求请严格遵守
建设工程规划报建图纸编制规则(试行)1 一般规定(1)本规则适用于申领《方案审定意见书》和《建设工程规划许可证》的报建图纸，不包括规划许可要求提交的其他材料。
(2)本规则不适用于零星建设工程规划许可和私房翻建工程规划许可。
(3)编制单位应具备相应的设计资质并由注册建筑师主持设计。
(4)建设单位、设计单位应确保建设工程规划报建图纸的真实性和准确性。
确保填报指标与图纸的实际指标严格一致，纸质文件与电子文件严格一致。
(5)凡在规划审查中发现以下情况，情节轻微的，退回重新报审；情节严重的，除作退案处理，还将视情况对建设单位和设计单位作出警告、通报建设局、在媒体和网站上通报批评等处理：①虚报建筑面积、容积率、建筑密度、绿地率、停车等经济技术指标；②纸质图件与电子文件不一致；③虚报日照间距，造成自身或相邻建筑不满足日照要求的；④建筑效果图弄虚作假，与平面、立面明显不对应的；⑤施工图设计过程中未经批准对已审批的方案随意改动的。
2 图纸要求2.1 申领《方案审定意见书》的报建图纸要求2.1.1装订和份数要求(1)报建图纸一般图幅为A3 ，装订成册，一式两份；(2)与纸质文件严格一致的光盘1 份：加贴标签并进行包装，在光盘本身及包装袋上分别盒) 标注项目名称、建设单位、建设地点、方案日期等；(3)工程总平面图一式五份(审查通过后返还四份,供建设单位报其他部门审批使用)2.1.2印章要求应在文本扉页中标明：(1)建设单位名称、盖建设单位的印章；(2)具备资质的设计单位名称、出图章和注册建筑师资格章；(3)其他顾问公司单位名称、印章。
2.1.3设计说明及分析图对于较大规模的建设工程，应进行设计分析及专项规划：(1)图纸为彩图，图幅为A3 打印纸，图纸比例适中；(2)标明图纸要素：图名、指北针、比例尺、图例、图标等；(3)图纸应当清晰、完整反映下列内容：①设计说明：包括方案特色构思、用地功能布局、建筑空间布局、环境景观设计、公建项目布局等；②区位分析；③现状分析：包括现状地形、现状建筑、现状环境等；④绿地系统规划：包括绿地总面积、绿地分类、绿地布局等；⑤道路交通系统规划：包括路网结构、道路分级、停车场库布局、停车设置标准、规划设置的停车泊位数等；⑥竖向规划：竖向规划构思、室内外地坪标高设计、道路坡度、坡向、标高设计及地面排水坡向设计等；⑦分期实施规划。
建筑技术经济指标大全
建筑技术经济指标大全对于建筑设计的经济评价，需要利用各项技术经济指标，主要分为用地规划（总图）技术经济指标和单体建筑技术经济指标两大类。
对于前者而言，主要从用地的经济性方面进行评价，分析在单位用地面积上建筑面积的总量（容积率）、建筑底层的覆盖面积（建筑密度）、绿地面积（绿地率）以及道路、硬质场地、停车位等的占地面积，从而综合评价建筑总体平面布局的经济性和环境质量。
而对于后者，目前我国主要以建筑面积控制指和每平方米建筑面积造价为主要控制和评价的根据。
用这两项指标的乘积来反映基本建设在民用建筑事业上的投资额。
但从经济分析的角度来考虑，按民用建筑的性质确定其基本计算单位，如居住建筑以“住户”为单位，学校建筑以“一个学生”为单位，医院以“病床”为单位，影院以“一个观众”为单位，这样有利于国家计划投资，有利于设计工作者的全面考虑。
此外，评价一个建筑设计是否经济，还应从节约建筑面积和体积方面考虑，通常利用建筑系数这一指标来衡量。
建筑技术经济指标包括用地规划（总平面图）和单体建筑两个方面，下面分别叙述一、用地规划（总平面图）技术经济指标（一）容积率容积率表示用地（基地）内的所有建筑的建筑面积之和与总用地面积的比值。
容积率在一定程度上反映了单位建筑面积分摊的土地成本，在土地价格一定的情况下，容积率越高，单位建筑面积所分摊的土地成本越低，反之则越高。
在建筑密度一定的情况下，建筑层数越多，则容积率越高，反之则越低。
容积率是建筑经济测算的一个重要指标，但过高的容积率则可能会造成建筑总体环境的恶化（建筑密度增加，减少绿地面积）和建筑土建安装造价的提升（层数增加，带来结构和设备成本的增加），所以，应综合考虑各方面的因素，确定一个合适的容积率。
（二）建筑密度建筑密度表示用地（基地）内，所有建筑的基底面积之和与总用地面积的百分比。
建筑密度表达了用地（基地）内建筑直接占用土地面积的比例，所以称之为建筑密度。
它在一定程度上反映了建筑总体环境的质量，特别是对绿化面积的影响，过高的建筑密度会带来绿化面积的减少，从而影响整个基地的环境质量。
工程经济学课程设计
工程经济学课程设计一、项目背景某新建项目，其可行性研究已完成市场需求预测、生产规模、工艺技术方案、建厂条件和厂址方案、环境保护、工厂组织和劳动定员以及项目实施规划诸方面的研究论证和多方案比较。
项目财务评价在此基础上进行。
项目基准收益率为12％，行业投资利润率为8%，基准投资回收期为8.3年。
二、基础数据1．生产规模和产品方案。
生产规模为年产1.65万吨某工业产品。
产品方案为A型及B型两种，以A型为主。
2．实施进度。
项目拟两年建成，第三年投产，当年生产负荷达到设计能力的70％，第四年达到90％，第五年达到100％。
生产期按8年考虑，计算期为10年。
3．建设投资估算。
建设投资估算表见附表1-1。
其中外汇按1美元兑换6.9人民币计算。
4．流动资金估算。
采用分项详细估算法进行估算，应收帐款最低周转天数为36天，现金最低周转天数为18天，应付帐款最低周转天数为40天，外购原材料、燃料、在产品、产成品的最低周转天数均为30天。
5．资金来源。
项目资本金为9970万元，其中用于流动资金1110万其余为借款。
资本金由甲、乙两个投资方出资，其中甲方出资4000万元，从达产期开始，每年分红按出资额的15％进行，经营期末收回投资。
建设投资贷款于不同的金融机构，所有贷款在建设期间只计息不还款。
外汇全部通过中国银行向国外借款，年利率为7％，从投产开始还本付息，在投产期只偿还利息不还本金，达到设计生产能力后每年年末付清利息并分4年等额偿还本金；人民币建设投资部分由中国建设银行提供贷款，年利率为5.2％，从投产期开始分6年每年年末等额偿还本金和利息；流动资金由中国工商银行提供贷款，年利率4.9％，每年年末只偿还利息，本金期末一次偿还。
投资分年使用计划按第一年60％，第二年40％的比例分配。
6．工资及福利费估算。
全厂定员500人，工资及福利费按每人每年2万元估算，全年工资及福利费估算为1000万元(其中福利费按工资总额的14％计算)。
建筑设计总图经济指标计算表
套型建筑面 套内建筑面积 积小计(㎡) 小计(㎡)
≥90㎡ 的户数 小计
≥90㎡的面积 小计
＜90㎡的户数 小计
＜90㎡的面积 小计
0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡
0.00㎡ 单元总户数验证(须为 0) 单元总建筑面积验证 (须为0.00)
0.00 0.00 0.00 0.00 0.00 0.00 0.00㎡
0户
0.00㎡
0户
0.00㎡
0户
-1.000 #DIV/0!
单元总户数验证(须为 0)
单元总建筑面积验证 (须为0.00)
未超过标准层1/8的顶层面 积(㎡)
0.00㎡ 居委会建筑面积(㎡)
0.00㎡
全 栋 指
商业用房建筑面积(㎡)
全
栋 指
邻里中心建筑面积
(㎡)
标
物管用房建筑面积(㎡)
消防控制室建筑面积(㎡)
套内建筑面 公摊面积
积(㎡)
(㎡)
0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡
0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡ 0.00㎡
单元分摊系数 单元公推率(%)
套型建筑面积 (㎡)
0.00㎡
相同套型 的户数 (户)
0户
0.00㎡
0户
0.00㎡
0户
0.00㎡
0
0.00
0户
0.00㎡
0户
0.00㎡
0户
0.00㎡
0户
0.00㎡
0户
0.00㎡
0户
0.00㎡
0户
0.00㎡
0户
0.00㎡
0户
总图制图规范试行版
统一技术措施文件编码SYADRI-T1-002总平面建筑制图统一规定（第一设计所试行版）试行时间（2014－03－01至2014－09－01）十堰市建筑设计研究院THE ARCHITECTURAL DESIGN&RESEARCHINSTITUTE OF SHIY AN前言十堰市建筑设计研究院第一设计所为统一建筑方案、施工图总平面图的设计标准，提升建筑方案、施工图总平面图设计质量及深度。
根据第一设计所领导的要求，由经考试考核合格后有一定实际工作经验的第一设计所规划、建筑设计人员对总平面图做针对性研究，认真总结了第一设计所多年的实践效果，参考国家颁布的现行制图和总平面图设计规范，学习国内各大设计院的总平面图设计标准的经验，通过反复讨论、修改和完善，制定本规定（试行版）。
本规定共分11章和2个附件。
主要内容是：1.总则；2.图纸幅面规格与图框填写方式；3.制图环境；4.字体；5.标识符号；6.图层管理；7.常用图例；8.出图比例；9.方案设计总平面图表达深度规定；10.施工图总平面图表达深度规定；11总图设计说明及指标表等。
本规定经修订后在第一设计所范围内执行。
本规定由第一设计所“总平面图建筑制图统一规定”工作小组负责管理和对条文的解释。
本规定执行过程中如有意见或建议，请与“总平面图建筑制图统一规定”工作小组进行沟通讨论。
本规定内容若有与国家规范相冲突处，请按国家现行规范执行。
本规定主编单位：十堰市建筑设计研究院.第一设计所本规定主要编写人员：徐长松袁华伟李云鹏万勇伟本规定主要审查人员：胡猛何永波本规定发起人：吴飞鹄目录1.总则 (1)2.图纸幅面规格与图框填写方式 (2)2.1.图框幅面规格 (2)2.2.图框填写方式 (3)3.制图环境 (4)4.字体 (6)4.1.说明和要求 (6)4.2.示例 (7)5.标识符号 (8)5.1.定位轴线 (8)5.2.尺寸标注 (9)5.3.符号 (10)5.4.建筑填充颜色示意 (11)6.图层管理 (12)7.常用图例 (14)8.出图比例 (15)9.方案设计总平面图表达深度规定 (16)9.1.保留的地形及地物 (16)9.2.规划设计范围与分期 (17)9.3.新建建筑及构筑物 (17)9.4.道路及场地 (18)9.5.图纸深度其他内容 (19)10.施工图总平面图表达深度规定 (20)10.1.保留的地形及地物 (20)10.2.规划设计范围与分期 (21)10.3.新建建筑及构筑物 (21)10.4.道路及场地 (22)10.5.图纸深度其他内容 (23)11.总图设计说明及指标表 (24)11.1.总图设计说明 (24)11.2.总图指标表 (24)12.附件 (29)附件1总图实例 (29)附件2经济指标excel表格 (29)1、总则1.0.1、为了统一规范本所建筑总图制图规则，保证制图质量，提高制图效率，做到图面表达准确、简明、清晰、美观，符合设计、施工、存档的要求，适应工程建设的需要，满足专业之间交互需要，制定本规定。
建筑(总图)专业制图统一规定
建筑（总图）专业制图统一规定前言面积计算随着工程建设发展需要，更好地为工程建设服务及今后建筑节能计算的需要，特对建设工程项目各项面积（各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……）的计算提出如下要求：各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层，并以PL线逐项勾出计算面积范围，以便核查。
平面体型及空间变化较为复杂的工程项目，送校、审图纸时，应附各项面积计算书及面积简图（用PL线勾出面积计算范围）。
为保证设计质量，提高制图效率，做到图面清晰、简明，满足设计、施工、存档的要求，适应飞速发展的工程建设的需要，按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”（以下简称“图样”）要求，以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001（以下简称“建筑标准”）为依据，特拟定以下规定：一、图纸幅面及图框尺寸图纸幅面及图框尺寸，见“统一标准”表2.1.1及表2.1.3，每个工程项目每个专业所使用的图纸幅面种类不宜多于2种（除目录及表格外）。
二、图线基本图线宽度b的确定，应根据基项目的复杂程度及比例大小确定，但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值，可参见“统一标准”表3.0.1。
（一）总平面图绘制（二）建筑平、立、剖面图绘制目前建筑图绘制，采用的绘图软件为“天正”建筑软件，该软件对层、线型、字型等均有统一设置，但线宽的设置须由具体设计人员确定，建议线宽设定：三、字体除标题、封面采用粗体汉外，图纸内汉字一律采用长仿宋字，文字的高宽比按“统一标准”表4.0.3数值选用；图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用：（请注意不同比例图纸的字高变化）四、比例绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例：1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000；同一张图纸内所用比例不应超过2种。
建筑技术经济指标大全
建筑技术经济指标大全对于建筑设计的经济评价，需要利用各项技术经济指标，主要分为用地规划（总图）技术经济指标和单体建筑技术经济指标两大类。
对于前者而言，主要从用地的经济性方面进行评价，分析在单位用地面积上建筑面积的总量（容积率）、建筑底层的覆盖面积（建筑密度）、绿地面积（绿地率）以及道路、硬质场地、停车位等的占地面积，从而综合评价建筑总体平面布局的经济性和环境质量。
而对于后者，目前我国主要以建筑面积控制指和每平方米建筑面积造价为主要控制和评价的根据。
用这两项指标的乘积来反映基本建设在民用建筑事业上的投资额。
但从经济分析的角度来考虑，按民用建筑的性质确定其基本计算单位，如居住建筑以“住户”为单位，学校建筑以“一个学生”为单位，医院以“病床”为单位，影院以“一个观众”为单位，这样有利于国家计划投资，有利于设计工作者的全面考虑。
此外，评价一个建筑设计是否经济，还应从节约建筑面积和体积方面考虑，通常利用建筑系数这一指标来衡量。
建筑技术经济指标包括用地规划（总平面图）和单体建筑两个方面，下面分别叙述一、用地规划（总平面图）技术经济指标（一）容积率容积率表示用地（基地）内的所有建筑的建筑面积之和与总用地面积的比值。
容积率在一定程度上反映了单位建筑面积分摊的土地成本，在土地价格一定的情况下，容积率越高，单位建筑面积所分摊的土地成本越低，反之则越高。
在建筑密度一定的情况下，建筑层数越多，则容积率越高，反之则越低。
容积率是建筑经济测算的一个重要指标，但过高的容积率则可能会造成建筑总体环境的恶化（建筑密度增加，减少绿地面积）和建筑土建安装造价的提升（层数增加，带来结构和设备成本的增加），所以，应综合考虑各方面的因素，确定一个合适的容积率。
（二）建筑密度建筑密度表示用地（基地）内，所有建筑的基底面积之和与总用地面积的百分比。
建筑密度表达了用地（基地）内建筑直接占用土地面积的比例，所以称之为建筑密度。
它在一定程度上反映了建筑总体环境的质量，特别是对绿化面积的影响，过高的建筑密度会带来绿化面积的减少，从而影响整个基地的环境质量。
建筑技术经济指标大全
建筑技术经济指标大全对于建筑设计的经济评价，需要利用各项技术经济指标，主要分为用地规划（总图）技术经济指标和单体建筑技术经济指标两大类。
对于前者而言，主要从用地的经济性方面进行评价，分析在单位用地面积上建筑面积的总量（容积率）、建筑底层的覆盖面积（建筑密度）、绿地面积（绿地率）以及道路、硬质场地、停车位等的占地面积，从而综合评价建筑总体平面布局的经济性和环境质量。
而对于后者，目前我国主要以建筑面积控制指和每平方米建筑面积造价为主要控制和评价的根据。
用这两项指标的乘积来反映基本建设在民用建筑事业上的投资额。
但从经济分析的角度来考虑，按民用建筑的性质确定其基本计算单位，如居住建筑以“住户”为单位，学校建筑以“一个学生”为单位，医院以“病床”为单位，影院以“一个观众”为单位，这样有利于国家计划投资，有利于设计工作者的全面考虑。
此外，评价一个建筑设计是否经济，还应从节约建筑面积和体积方面考虑，通常利用建筑系数这一指标来衡量。
建筑技术经济指标包括用地规划（总平面图）和单体建筑两个方面，下面分别叙述一、用地规划（总平面图）技术经济指标（一）容积率容积率表示用地（基地）内的所有建筑的建筑面积之和与总用地面积的比值。
容积率在一定程度上反映了单位建筑面积分摊的土地成本，在土地价格一定的情况下，容积率越高，单位建筑面积所分摊的土地成本越低，反之则越高。
在建筑密度一定的情况下，建筑层数越多，则容积率越高，反之则越低。
容积率是建筑经济测算的一个重要指标，但过高的容积率则可能会造成建筑总体环境的恶化（建筑密度增加，减少绿地面积）和建筑土建安装造价的提升（层数增加，带来结构和设备成本的增加），所以，应综合考虑各方面的因素，确定一个合适的容积率。
建筑总平面图的表达内容和绘制步骤
第五页，共30页。
建筑总平面图设计
1.3 建筑总平面图绘制过程
建筑设计其他方面的应用
1、创建和调用建筑总平面样板图形
建筑总平面图中的图层、线型、尺寸标注样式等内容与建 筑平、立、剖面图有较大的差别，因此需要创建适合于建筑总 平面图设计的样板图形。其中还应包括建筑总平面图的各类图 例、图样的图块，如植物、车辆、桥梁、指北针、标高符号等。
建筑设计其他方面的应用
1.2 建筑总平面图的表达内容和绘制步骤
2、建筑总平面图绘制步骤
绘制建筑总平面图的主要步骤是：
· 创建或调用建筑总平面样板图形。 · 绘制道路以及各类控制界线和红线。
· 以不同的线型和图例绘制新建建筑物（构筑物）和已有建筑物等。
· 绘制建筑局部和绿化、小品示意。 · 标注各类尺寸、标高、坐标、文字说明、图例以及各项技 术经济指标。
卫生间局部放大图
第十四页，共30页。
建筑设计其他方面的应用
建筑局部放大样和详图设计
2.2 建筑详图
建筑详图是整套施工图中不可缺少的部分，主要分为以下3类： · 构造详图：指屋面、墙身、墙身内外装饰面、吊顶、地面、地
沟、地下工程防水、楼梯等建筑部位的用料和构造做法。其中大多数都可 以直接引用或参见相应的标准图，否则应绘制详图节点。图11-17 卫生 间局部放大图
建筑二维渲染图与AutoCAD底图传输
建筑渲染图是建筑方案设计中必不可少的图纸类型。运用建筑CAD技术 创建渲染图的方式大体有两种：一种三维渲染图，要求建立建筑的三维模 型，而后传输到可视化渲染软件中进行渲染而形成的渲染图，这种方法需 要进行建模，布置灯光、相机，还要设计材质，因此比较繁琐，对操作人 员要求也较高；另一种称为二维渲染图，指的是直接运用Photoshop等平 面设计软件来设计制作渲染图，该方法操作速度快，图面效果直接，但运 用这种方法设计高质量的渲染图对用户的美术功底要求较高。总体来说， 这是一种非常适合于有绘画功底的建筑师设计制作计算机建筑渲染图的好 方法。
总图制图规范试行版
统一技术措施文件编码SYADRI-T1-002总平面建筑制图统一规定（第一设计所试行版）试行时间（2014－03－01至2014－09－01）十堰市建筑设计研究院THE ARCHITECTURAL DESIGN&RESEARCHINSTITUTE OF SHIY AN前言十堰市建筑设计研究院第一设计所为统一建筑方案、施工图总平面图的设计标准，提升建筑方案、施工图总平面图设计质量及深度。
根据第一设计所领导的要求，由经考试考核合格后有一定实际工作经验的第一设计所规划、建筑设计人员对总平面图做针对性研究，认真总结了第一设计所多年的实践效果，参考国家颁布的现行制图和总平面图设计规范，学习国内各大设计院的总平面图设计标准的经验，通过反复讨论、修改和完善，制定本规定（试行版）。
本规定共分11章和2个附件。
主要内容是：1.总则；2.图纸幅面规格与图框填写方式；3.制图环境；4.字体；5.标识符号；6.图层管理；7.常用图例；8.出图比例；9.方案设计总平面图表达深度规定；10.施工图总平面图表达深度规定；11总图设计说明及指标表等。
