PCB抄板如何根据实物反绘电路图
PCB原理图的反推过程全解
PCB原理图的反推过程全解
PCB抄板，业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发。
即在已有电子产品实物和电路板实物的前提下，利用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（BOM）文件、原理图文件等技术文件以及PCB 丝印生产文件进行1：1的还原。
然后再利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，完成原电路板样板的完整复制。
对于PCB抄板，很多人不了解，到底什么是PCB抄板，有些人甚至认为PCB抄板就是山寨。
而山寨在大家的理解中，就是模仿的意思，但是PCB抄板绝对不是模仿，PCB抄板的目的是为了学习国外最新的电子电路设计技术，然后吸收优秀的设计方案，再用来开发设计更优秀的产品。
随着抄板行业的不断发展和深化，今天的PCB抄板概念已经得到更广范围的延伸，不再局限于简单的电路板的复制和克隆，还会涉及产品的二次开发与新产品的研发。
PCB抄板的过程通过对技术资料文件的提取和部分修改，可以实现各类型电子产品的快速更新升级与二次开发，根据抄板提取的文件图与原理图，专业设计人员还能根据客户的意愿对PCB进行优化设计与改板。
也能够在此基础上为产品增加新的功能或者进行功能特征的重新设计，这样具备新功能的产品将以最快的速度和全新的姿态亮相，不仅拥有了自己的知识产权，也在市场中赢得了先机，为客户带来的是双重的效益。
无论是被用作在反向研究中分析线路板原理和产品工作特性，还是被重新用作在正向设计中的PCB设计基础和依据，PCB原理图都有着特殊的作用。
那么，根据文件图或者实物，怎样来进行PCB原理图的反推，反推过程是怎么样的？有哪些该注意细节呢？
反推步骤。
pcb设计如何根据实物进行PCB原理图的反推,应该注意些什么？
pcb 设计如何根据实物进行PCB 原理图的反推，应
该注意些什么？
在PCB 反向技术研究中，反推原理图是指依据PCB 文件图反推出或者直接根据产品实物描绘出PCB 电路图，旨在说明线路板原理及工作情况。
并且，这个电路图也被用来分析产品本身的功能特征。
而在正向设计中，一般产品的研发要先进行原理图设计，再根据原理图进行PCB 设计。
无论是被用作在反向研究中分析线路板原理和产品工作特性，还是被重新用作在正向设计中的PCB 设计基础和依据，PCB 原理图都有着特殊的作用。
那幺，根据文件图或者实物，怎样来进行PCB 原理图的反推，反推过程有该注意那些细节呢?
合理划分功能区域
在对一块完好的PCB 电路板进行原理图的逆向设计时，合理划分功能区域能够帮工程师减少一些不必要的麻烦，提高绘制的效率。
一般而言，一块PCB 板上功能相同的元器件会集中布置，以功能划分区域可以在反推原理图时有方便准确的依据。
Protel+99+SE对实际PCB板的原理图测绘方法

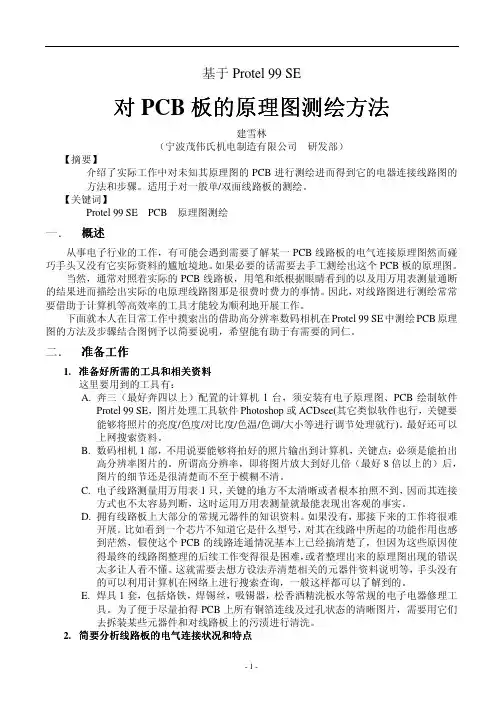

基于Protel 99 SE对PCB 板的原理图测绘方法建雪林（宁波茂伟氏机电制造有限公司 研发部）【摘要】介绍了实际工作中对未知其原理图的PCB 进行测绘进而得到它的电器连接线路图的方法和步骤。
适用于对一般单/双面线路板的测绘。
【关键词】Protel 99 SE PCB 原理图测绘一． 概述从事电子行业的工作，有可能会遇到需要了解某一PCB 线路板的电气连接原理图然而碰巧手头又没有它实际资料的尴尬境地。
如果必要的话需要去手工测绘出这个PCB 板的原理图。
当然，通常对照着实际的PCB 线路板，用笔和纸根据眼睛看到的以及用万用表测量通断的结果进而描绘出实际的电原理线路图那是很费时费力的事情。
因此，对线路图进行测绘常常要借助于计算机等高效率的工具才能较为顺利地开展工作。
下面就本人在日常工作中摸索出的借助高分辨率数码相机在Protel 99 SE 中测绘PCB 原理图的方法及步骤结合图例予以简要说明，希望能有助于有需要的同仁。
二． 准备工作1. 准备好所需的工具和相关资料这里要用到的工具有：A. 奔三（最好奔四以上）配置的计算机1台，须安装有电子原理图、PCB 绘制软件Protel 99 SE ，图片处理工具软件Photoshop 或ACDsee(其它类似软件也行，关键要能够将照片的亮度/色度/对比度/色温/色调/大小等进行调节处理就行)。
最好还可以上网搜索资料。
B. 数码相机1部，不用说要能够将拍好的照片输出到计算机，关键点：必须是能拍出高分辨率图片的。
所谓高分辨率，即将图片放大到好几倍（最好8倍以上的）后，图片的细节还是很清楚而不至于模糊不清。
C. 电子线路测量用万用表1只，关键的地方不太清晰或者根本拍照不到，因而其连接方式也不太容易判断，这时运用万用表测量就最能表现出客观的事实。
D. 拥有线路板上大部分的常规元器件的知识资料。
如果没有，那接下来的工作将很难开展。
比如看到一个芯片不知道它是什么型号，对其在线路中所起的功能作用也感到茫然，假使这个PCB 的线路连通情况基本上已经搞清楚了，但因为这些原因使得最终的线路图整理的后续工作变得很是困难，或者整理出来的原理图出现的错误太多让人看不懂。
如何进行PCB原理图的反推 反推过程是怎么的
如何进行PCB原理图的反推反推过程是怎么的
PCB抄板，业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发。
即在已经有电子产品实物和电路板实物的前提下，利用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（BOM）文件、原理图文件等技术文件以及PCB丝印生产文件进行1：1的还原。
然后再利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，完成原电路板样板的完整复制。
对于PCB抄板，很多人不了解，到底什么是PCB抄板，有些人甚至认为PCB抄板就是山寨。
山寨在大家的理解中，就是模仿的意思，但是PCB抄板绝对不是模仿，PCB抄板的目的是为了学习国外最新的电子电路设计技术，然后吸收优秀的设计方案，再用来开发设计更优秀的产品。
随着抄板行业的不断发展和深化，今天的PCB抄板概念已经得到更广范围的延伸，不再局限于简单的电路板的复制和克隆，还会涉及产品的二次开发与新产品的研发。
比如，通过对既有产品技术文件的分析、设计思路、结构特征、工艺技术等的理解和探讨，可以为新产品的研发设计提供可行性分析和竞争性参考，协助研发设计单位及时跟进最新技术发展趋势、及时调整改进产品设计方案，研发最具有市场竞争性的新产品。
PCB抄板的过程通过对技术资料文件的提取和部分修改，可以实现各类型电子产品的快速更新升级与二次开发，根据抄板提取的文件图与原理图，专业设计人员还能根据客户的意愿对PCB进行优化设计与改板。
也能够在此基础上为产品增加新的功能或者进行功能特征的重新设计，这样具备新功能的产品将以最快的速度和全新的姿态亮相，不仅拥有了自己的知识产权，也在市场中赢得了先机，为客户带来的是双重的效益。
pcb个人抄板的一般步骤 -回复
pcb个人抄板的一般步骤-回复制作个人抄板是电子制造中的一项重要工作。
个人抄板是将电路设计转化为实际产品的关键步骤之一。
下面是制作个人抄板的一般步骤。
1. 设计原理图和布局图：个人抄板的第一步是根据电路设计的原理图和布局图，理解电路的功能和连接。
原理图是电路设计的图形表示，显示了电路元件之间的连接方式，而布局图则描述了电路元件在PCB上的排列方式。
2. 选择合适的软件工具：在制作个人抄板之前，需要选择适当的软件工具。
常用的PCB设计软件包括Altium Designer、Eagle、KiCad等。
这些软件提供了丰富的库存元件和布局工具，以帮助设计师完成个人抄板。
3. 创建设计文件：使用选定的软件工具，开始创建设计文件。
设计文件包括原理图、布局图和PCB封装库。
原理图和布局图描述了电路结构和连接，而PCB封装库则提供了元件的物理尺寸和引脚布局信息。
4. 添加元件：根据原理图和布局图，将电路元件添加到设计文件中。
在添加元件时，需要注意正确选择封装，并确保元件的连线符合电路设计要求。
5. 连接电路：在添加完所有元件后，开始连接电路。
使用软件工具提供的连线功能，按照原理图上的连接关系，逐步连接电路。
6. 优化布局：完成连线后，进行布局优化。
布局优化旨在最大程度地减少电路板上的干扰和噪声，提高电路性能。
通过调整元件位置和布线路径，以优化信号传输和功率分配。
7. 电气规则检查：在完善布局后，进行电气规则检查。
电气规则检查是确保电路设计符合标准和规范的关键步骤。
该检查可以帮助发现电路连接错误、缺失引脚连接等问题。
8. 输出生产文件：检查完成后，准备输出生产文件。
生产文件包括Gerber 文件、钻孔图和布线清单等。
Gerber文件是用于制造PCB的标准文件格式，而钻孔图则用于指导生产过程中的钻孔操作。
9. PCB制造：将输出的生产文件发送给PCB制造商，进行PCB的制造。
制造商将使用这些文件制作印刷电路板，并按照设计要求进行布线和组装。
实物电路板还原电原理图的教学技巧
河南农业2015年第6期(下)实物电路板,是指焊接有实际元器件的PCB 印刷电路板。
在职业学校教学中,电类专业学生经常对实际电路进行测量和检修,需要实物电路和电原理图有效地结合在一起,这不仅是学生技能实践中的最大难题,也是教师带领学生进行技能教学的瓶颈,要解决这一问题,就需要由实物电路板还原出电路原理图。
因此,掌握有关的方法和技巧非常重要。
一、由实物电路板还原电原理图的基础知识和基本技能电类专业的中职学生,要具备制作和调试常用电子电路及排除简单故障的能力,就要知道各个元器件的连接关系,掌握由实物PCB 板电路还原为电原理图的技能。
为此,要掌握的基本基础知识和基本技能较多,最主要的是以下几点。
(一)能识读常见元器件在学习电子及电工基础课时,教师必须要求学生对各种电子元器件有一个必要的认识,有的还要了解其结构、工作原理。
教师应引导学生通过开展小家电义务维修、元器件识别等活动,增加学生对基本知识的兴趣,使学生在愉快的环境中积累知识,提高基本技能。
(二)猜测陌生元器件有的实物电路板上印刷了元器件的符号和参数值,故还原时只需将它们按电气的连接画出来即可。
但有些电路板并没有这样的注释,教师要引导学生掌握方法技巧,根据元器件的信息和在信号通路中的位置等猜测推断;甚至可以由电路的整体功能进行综合判断。
(三)识记典型电路在教学中,教师要有意识地引导学生识记电路图,熟练掌握一些典型电路的基本组成形式和经典画法。
在还原电路原理图时,有这些电路在心中,就可能不断地在记忆中找到一幅幅“类似”的电路图做参考,达到事半功倍的效果。
二、由实物电路板还原电原理图的技能、技巧教学发现,因实物电路板上元器件多且分布杂乱,铜箔走线没有规律,故学生测量和检修起来困难较多。
解决办法就是让学生掌握以下的方法和技能。
(一)尽可能确定电路的功能电气设备的各种功能需要相应的电路去完成。
教学中,教师要引导学生根据电路板的功能去确定电路的形式、性质,以及电路中信号的处理过程。
怎样进行pcb原理图制作
PCB原理图可通过PCB抄板技术依据PCB文件图或者直接根据产品实物反推出PCB电路图,也可通过电子工程师根据客户需求正向设计。
但无论是被用作在反向研究中分析线路板原理和产品工作特性,还是被重新用作在正向设计中的PCB设计基础和依据, PCB原理图都有着特殊的作用。
而且,在产品的设计、调试、维修及改进过程中起着不可或缺的作用。
在方案开发等正向研究中，原理图的作用是非常重要的，而对原理图的把关也关乎整个项目的质量甚至生命。
由原理图延伸下去会涉及到PCB layout，也就是PCB布线，当然这种布线是基于原理图来做成的，通过对原理图的分析以及电路板其他条件的限制，设计者得以确定器件的位置以及电路板的层数等。
一般是先通过扫描，描线等方式将PCB文件完美克隆出来，将电路板上面的线路进行清晰准确的描绘，然后根据所描绘的脚位连接关系反推出电路板的原理图从而对设计者的设计思路加以学习运用或者在没有原始原理图的情况下通过这种方式进行电路板的维修等工作。
PCB反向原理图制作是PCB抄板服务项目的细分,一般只需提供样板，或者PCB文件,就能推导出此PCB样板或PCB文件的原理图。
合理划分功能区域：在对一块完好的PCB电路板进行原理图的逆向设计时,合理划分功能区域能够帮工程师减少-些不必要的麻烦,提高绘制的效率。
-般而言,一块PCB板上功能相同的元器件会集中布置,以功能划分区域可以在反推原理图时有方便准确的依据。
但是,这个功能区域的划分并不是随意的。
它需要工程师对电子电路相关知识有一定的了解。
首先，找出某一功能单元中的核心元件,然后根据走线连接可以顺藤摸瓜的找出同一功能单元的其他元件,形成一一个功能分区。
功能分区的形成是原理图绘制的基础。
另外，在这一过程中,不要忘记巧妙利用电路板上的元器件序号,它们可以帮助您更快的进行功能分区。
找对基准件：这个基准件也可以说是在进行原理图绘制之初所借助的主要部件,在确定基准件之后，根据这些基准件的引|脚进行绘制,能够在更大程度上保证原理图的准确性。
PCB反绘原理图
PCB反绘原理图
PCB反绘原理图是我们PCB抄板服务项目的细分, 您只需给我们提供样板,或者PCB文件,我们就能100%准确的为您推导出此PCB样板或PCB文件的原理图。
原理图在产品的调试、维修及改进过程中起着不可或缺的作用，我司反绘的原理图，均与PCB作过严格的网络校对，图中元件位置号、型号、网络名称等完备且清晰易查，并采用“功能模块相关元件相对集中”的“模块化”绘制方式，其可读性可与设计原图媲美。
客户可以轻松地把握该产品的设计思路，捕捉某些高端设计的闪光点，为己所用，亦可方便地融入自己独到的设计，开发出更高端的产品。
我们不仅采用最新的PCB反向原理图软件，并在多年的实践中，积累了丰富的经验，为了能尽快的帮助客户早日在市场中获得前进的一步我司在国外购进了一套PCB反绘原理图软件。
PCB抄板过程中反推原理图的方法
PCB抄板过程中反推原理图的方法
在PCB反向技术研究中，反推原理图是指依据PCB文件图反推出或者直接根据产品实物描绘出PCB电路图，旨在说明线路板原理及工作情况。并且，这个电路图也被用来分析产品本身的功能特征。而在正向设计中，一般产品的研发要先进行原理图设计，再根据原理图进行PCB设计。
无论是被用作在反向研究中分析线路板原理和产品工作特性，还是被重新用作在正向设计中的PCB设计基础和依据，PCB原理图都有着特殊的作用。那么，根据文件图或者实物，怎样来进行PCB原理图的反推，反推过程有该注意那些细节呢？
一、合理划分功能区域
在对一块完好的PCB电路板进行原理图的逆向设计时，合理划分功能区域能够帮工程师减少一些不必要的麻烦，提高绘制的效率。一般而言，一块PCB板上功能相同的元器件会集中布置，以功能划分区域可以在反推原理图时有方便准确的依据。
三、正确区分线路，合理绘制布线
对于地线、电源线、信号线的区分，同样需要工程师有相关的电源知识、电路连接知识、PCB布线知识等等。这些线路的区分，可以从元器件连接情况、线路铜箔宽度以及电子产品本身的特征等方面进行分析。
在布线绘制中，为避免线路交叉与穿插，对地线可以大量使用接地符号，各种线路可以使用不同我用的是PROTLE99SE 在PCB中 SP选中一条连线 然后查看他们的连接关系，在原理图中连接起来，反复如此 直到PCB与SCH对应的元件全部连接上。。。 画好后 在对比SCH与 PCB的网络 没有错误 就算画好了。、。。
二、找对基准件
这个基准件也可以说是在进行原理图绘制之初所借助的主要部件PCB网城，在确定基准件之后，根据这些基准件的引脚进行绘制，能够在更大程度上保证原理图的准确性。
对于工程师而言，基准件的确定不是很复杂的事情，一般情况下，可以选择在电路中起主要作用的元器件作为基准件，它们一般体积较大、引脚较多，方便绘制的进行，如集成电路、变压器、晶体管等等，都可以作为合适的基准件。
电路板抄板进行PCB原理图反推的步骤
电路板抄板怎样进行PCB原理图反推PCB板设计中，需要综合考虑PCB板的大小，通过电流，选择一个合适的线宽。
PCB抄板，业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发。
即在已经有电子产品实物和电路板实物的前提下，利用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（BOM）文件、原理图文件等技术文件以及PCB丝印生产文件进行1：1的还原。
然后再利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，完成原电路板样板的完整复制。
随着抄板行业的不断发展和深化，今天的PCB抄板概念已经得到更广范围的延伸，不再局限于简单的电路板的复制和克隆，还会涉及产品的二次开发与新产品的研发。
那么，根据文件图或者实物，怎样来进行PCB原理图的反推，反推过程是怎么样的？有哪些该注意细节呢？反推步骤1.记录PCB相关细节拿到一块PCB，首先在纸上记录好所有元器件的型号，参数，以及位置，尤其是二极管，三级管的方向，IC缺口的方向。
最好用数码相机拍两张元器件位置的照片。
很多的pcb电路板越做越高级上面的二极管三极管有些不注意根本看不到。
2.扫描的图象拆掉所有器件，并且将PAD孔里的锡去掉。
用酒精将PCB清洗干净，然后放入扫描仪内，扫描仪扫描的时候需要稍调高一些扫描的像素，以便得到较清晰的图像。
再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。
注意，PCB在扫描仪内摆放一定要横平竖直，否则扫描的图象就无法使用。
3.调整修正图像调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。
如果清晰，将图存为黑白BMP格式文件TOP BMP和BOT BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。
PCB抄板如何根据实物反绘电路图
PCB抄板如何根据实物反绘电路图？在PCB抄板过程中，经常会遇到一些无图纸的电子实物或电路板，需要依据PCB文件图反推出或者直接根据实物描绘出PCB电路图，旨在说明线路板原理及工作情况。
并且，这个电路图也被用来分析产品本身的功能特征，以便于精准的样机制作。
然而，在规模稍大的情况下,反绘电路图就变得十分复杂,但在掌握以下几点后,相信我们还是可以做到的,对于简单一点的电路,就更不在话下了。
1.选择体积大、引脚多并在电路中起主要作用的元器件如集成电路、变压器、晶体管等作画图基准件，然后从选择的基准件各引脚开始画图，可减少出错。
2.若印制板上标有元件序号（如VD870、R330、C466等），由于这些序号有特定的规则，英文字母后首位阿拉伯数字相同的元件属同一功能单元，因此画图时应巧加利用。
正确区分同一功能单元的元器件，是画图布局的基础。
3.如果印制板上未标出元器件的序号，为便于分析与校对电路，最好自己给元器件编号。
制造厂在设计印制板排列元器件时，为使铜箔走线最短，一般把同一功能单元的元器件相对集中布置。
找到某单元起核心作用的器件后，只要顺藤摸瓜就能找到同一功能单元的其它元件。
4.正确区分印制板的地线、电源线和信号线。
以电源电路为例，电源变压器次级所接整流管的负端为电源正极，与地线之间一般均接有大容量滤波电容，该电容外壳有极性标志。
也可从三端稳压器引脚找出电源线和地线。
工厂在印制板布线时，为防止自激、抗干扰，一般把地线铜箔设置得最宽（高频电路则常有大面积接地铜箔），电源线铜箔次之，信号线铜箔最窄。
此外，在既有模拟电路又有数字电路的电子产品中，印制板上往往将各自的地线分开，形成独立的接地网，这也可作为识别判断的依据。
5.为避免元器件引脚连线过多使电路图的布线交叉穿插，导致所画的图杂乱无章，电源和地线可大量使用端子标注与接地符号。
如果元器件较多，还可将各单元电路分开画出，然后组合在一起。
6.画草图时，推荐采用透明描图纸，用多色彩笔将地线、电源线、信号线、元器件等按颜色分类画出。
3将实物电路板还原为的PCB还原出SCH原理图工作日志-曹发海
利用辅助软件将PCB还原为SCH原理图
在画出实物板的PCB之后，理所当然就就会进行利用PCB结合实物板绘出其原理图SCH，从而能对该板的电路原理进行本质的分析，扬长补短，学习别人的经验
ＰＣＢ转ＳＣＨ时遇到了无法由网络表直接导入原理图的问题，现如今采用辅助软件导入
上次转SCH时采用了最笨的手工绘图方法，在板子比较大时就很容易出错，无法进行下去，目前完全可以借助辅助软件OMNINET For Windows和E-studio 以及Protel2004 Dxp来实现PCB转SCH，具体操作如下
首先要安装两个软件OMNINET For Windows和E-studio
这样导出的原理图很乱，无法使用，所以有必要将其整理下，虽然步骤比较繁琐，但最终还是能实现ＰＣＢ转ＳＣＨ的
至此从实物板到PCB，再从PCB到SCH就大致完成，此时需要做的工作是，确定全部元件的值、型号、尺寸大小以及封装是否正确，并且通过分析最终补上不确定的元件型号与值的大小，从而完成所有的工作，使SCH、PCB和实物图都能正确对应
完成Protel的逆向工作之后，我们还可以进行顺向操作，完善对其过程的深入理解，即再由绘好的SCH原理图导出PCB，下面的工作即是Protel常规的操作流程，大致画出板框，PCB的元件布局，联线，底层铺铜，电气规则检查，并且使其与实物板的PCB对照，看是
否有需要改进或者比实物板还优越的地方，最终画出自己的PCB。
PCB返原理图及版图设计需考虑的六件事
PCB返原理图及版图设计需考虑的六件事众所周知，在PCB抄板逆向设计过程中，PCB返原理图是其中一个重要的环节，然而在获取原理图文件、BOM清单、PCB文件等技术生产资料后，在传递制版图设计时，仍有六大重要事情需要考虑。
本文中提到的所有例子都是用Multisim设计环境开发的，不过在使用不同的EDA工具时相同的概念同样适用。
一、初始原理图传递通过网表文件将原理图传递到版图环境的过程中还会传递器件信息、网表、版图信息和初始的走线宽度设置。
下面是为版图设计阶段准备的一些推荐步骤：1.将栅格和单位设置为合适的值。
为了对元器件和走线实现更加精细的布局控制，可以将器件栅格、敷铜栅格、过孔栅格和SMD栅格设计为1mil.2.将电路板外框空白区和过孔设成要求的值。
PCB制造商对盲孔和埋孔设置可能有特定的最小值或标称推荐值。
3.根据PCB制造商能力设置相应的焊盘/过孔参数。
大多数PCB制造商都能支持钻孔直径为10mil和焊盘直径为20mil的较小过孔。
4.根据要求设置设计规则。
5.为常用层设置定制的快捷键，以便在布线时能快速切换层（和创建过孔）。
二、处理原理图传递过程中的错误在原理图传递过程中常见的一种错误是不存在或不正确的封装指配。
需要注意的是：●如果原理图中有个器件没有封装，会弹出一条告警消息，指示虚拟元件无法被导出。
在这种情况下，没有默认的封装信息会传递到版图，元件将从版图中简单地删除掉。
●如果封装传递过去了，但不能正确匹配有效的封装形状，那么在传递过程中也会产生指示失配的告警消息。
●在原理图中纠正封装分配，或为任何器件创建一个有效的封装。
纠正后再执行前向标注步骤，以更新和同步设计信息。
三、通过标注更新设计标注是将设计更改从原理图传递到版图或从版图传递到原理图的过程。
后向标注（版图到原理图）和前向标注（原理图到版图）是保持设计准确的关键。
为了保护已经完成的工作，需要在任何重要的前向或反向标注步骤之前进行当前版本原理图和版图文件的备份和存档。
从实物画出原电路图的过程（待续）
从实物画出原电路图的过程（待续）1.将电路板正反两⾯拍照
并⽤Photoshop微量旋转，以矫正拍照时候的倾斜。
⽤照⽚处理软件加以剪裁后，宽度调整成相等的，⾼度⾃动就变得⼀样了，元件那⼀⾯由于还有散热⽚等，实际⾼度⽐PCB那⾯要⼤，但是覆铜板尺⼨是⼀样⼤⼩的。
明天继续
2.把铜箔⾯的贴到Excel表格中，⽤其中的绘图⼯具，先将对着焊点焊盘画上。
这⼏天有点急事，请耐⼼等待。
把翻转的元件⾯放置在铜箔⾯的下⽅，左右对齐，以便对照元件位置。
⽤线条⼯具画出铜箔条，由于Excel本⾝的限制，只好⼀根⼀根去画了，开始的线条是⿊⾊的，都画完后，将线条改成其他容易辨别的颜⾊并且加粗，只要改任意⼀根，然后⽤格式刷将整个图罩过去，所有的线条就变成同⼀种颜⾊和宽度了。
当然图上要是有不⽤改动的其他画图元素，就不好这样做了，但是可以⽤格式刷分组进⾏，总之能偷懒的尽量偷懒，可以偷⼯，不可以减料。
我先做到这⼉，办事去了。
基于实际印刷电路板画电路原理图的技巧探析
基于实际印刷电路板画电路原理图的技巧探析【摘要】电子产品电路图通常有方框图、电路原理图和印刷线路板电路图三种，只有读懂印刷线路板电路，才能正确分析信号流向和电路功能，才能进行正确的调试、测试与维修。
本文在分析印刷线路板电路阅读技巧的基础上，介绍了根据印刷电路板画电路原理图的技巧，对电子产品从业人员是个很好的借鉴。
【关键词】电子产品；印刷线路板；电路原理图；元器件；技巧随着科学技术的迅速发展和人们生活水平的不断提高，电子产品的品种越来越多，应用越来越广泛，已成为人们日常工作和生活不可缺少的必需品。
相应地，电子产品的调试、测试与维修工作量也将随之增加，并已形成为一大行业。
任何一种电子产品都是用若干个元器件和零部件按照一定的电路组装起来的，在对电子产品进行调试、测试与维修时，迅速地读懂各种电路图是必不可少的基础技能。
1电路图的种类1，1方框图。
方框图是用来表达电子产品整机功能原理的示意图，它总体表达了整机的电路结构。
它将整机各组成部分的功能划分成若干基本单元，每个单元用一个方框表示，并配以文字或符号加以说明，单元之间的联系用实线连接。
为了说明信号的变换和流动过程，有时在方框图中还标注信号的频率或波形。
对于比较复杂的电子产品，掌握方框图是十分重要的。
它是分析电路原理图的基础。
1，2电路原理图。
电路原理图又简称电原理图。
它是用来表示电子产品工作原理的电路图，电路中的元器件除按顺序编号外还标注数值。
有了电路原理图，才能研究电路中电流流动的途径，才能分析电路的工作原理，才能分析电路元器件的作用。
随着家用电子产品功能的增加，电路变得越来越复杂。
对于从事电子产品测试与维修工作的人员来说，首先要学会看懂电路原理图，否则便会无从下手，感到十分盲然。
1，3印刷线路板电路图。
印刷线路板电路图是为了实现电子产品的功能，根据其电路原理图设计的，充分考虑元器件功能和特性的电子元器件安装图。
印刷线路板电路图的正面通常由元器件符号、元器件名称、印刷铜箔连接线组成。
如果根据电路图推画出原理图
如果根据电路图推画出原理图工程师经常会遇到一些小实物,或者有需要时候,遇到无图纸电子产品时，需要根据实物画出电路原理图的情况，根据电路图推画出原理图也是有些技巧可以用的，这里就介绍些根据电路图推画出原理图的技巧，希望对大家有所帮助。
熟练掌握一些单元电路基本组成形式和经典画法，如整流桥、稳压电路和运放、数字集成电路等。
先将这些单元电路直接画出，形成电路图框架，可提高画图效率。
画草图时，推荐采用透明描图纸，用多色彩笔将地线、电源线、信号线、元器件等按颜色分类画出。
修改时，逐步加深颜色，使图纸直观醒目，以便分析电路。
画电路图时，应尽可能地找到类似产品电路图做参考，会起事半功倍作用。
选择体积大、引脚多并在电路中起主要作用元器件如集成电路、变压器、晶体管等作画图基准件，然后从选择基准件各引脚开始画图，可减少出错。
若印制板上标有元件序号，由于这些序号有特定规则，英文字母后首位阿拉伯数字相同元件属同一功能单元，因此画图时应巧加利用。
正确区分同一功能单元元器件，是画图布局基础。
如果印制板上未标出元器件序号，为便于分析与校对电路，最好自己给元器件编号。
制造厂在设计印制板排列元器件时，为使铜箔走线最短，一般把同一功能单元元器件相对集中布置。
找到某单元起核心作用器件后，只要顺藤摸瓜就能找到同一功能单元其它元件。
正确区分印制板地线、电源线和信号线。
以电源电路为例，电源变压器次级所接整流管负端为电源正极，与地线之间一般均接有大容量滤波电容，该电容外壳有极性标志。
也可从三端稳压器引脚找出电源线和地线。
工厂在印制板布线时，为防止自激、抗干扰，一般把地线铜箔设置得最宽(高频电路则常有大面积接地铜箔)，电源线铜箔次之，信号线铜箔最窄。
此外，在既有模拟电路又有数字电路电子产品中，印制板上往往将各自地线分开，形成独立接地网，这也可作为识别判断依据。
电路板“反绘”电路原理图的方法
电路板“反绘”电路原理图的方法
田相军
【期刊名称】《电子制作》
【年(卷),期】2014(0)6
【摘要】电子电路维修工作中，经常为没有相应的电路原理图而烦恼。
针对单面电路板整板“反绘”还是局部“反绘”的不同情况，提出一些快捷、实用的方法，对初学者有很好的指导作用。
【总页数】2页(P1-2)
【作者】田相军
【作者单位】濮阳职业技术学院 457000
【正文语种】中文
【相关文献】
1.实物电路板还原电原理图的教学技巧 [J], 董献宇;樊迎锋
2.怎样用电脑制作印制电路板图和电路原理图（一） [J], 阮殿清
3.怎样用电脑制作印刷电路板图和电路原理图（二） [J], 阮殿清
4.怎样用电脑制作印制电路板图和电路原理图（三） [J], 阮殿清
5.独立学院电路原理图与电路板设计课程教学方法探索 [J], 兰英;黄宇;徐灵飞;因版权原因，仅展示原文概要，查看原文内容请购买。
