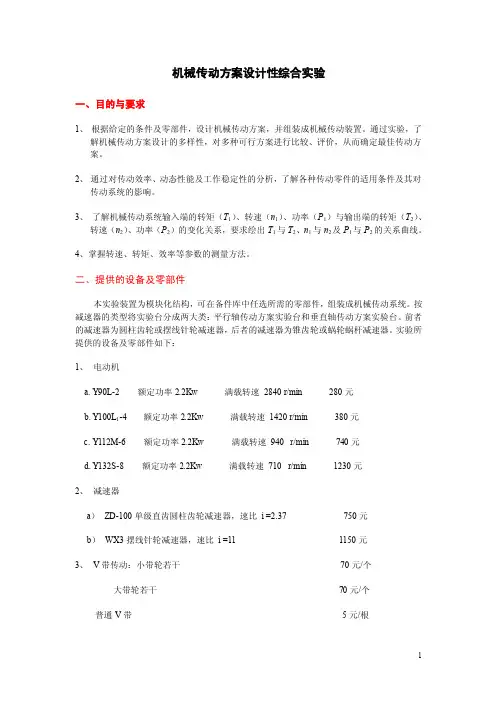

机械传动方案设计性综合实验一、目的与要求1、根据给定的条件及零部件，设计机械传动方案，并组装成机械传动装置。
通过实验，了解机械传动方案设计的多样性，对多种可行方案进行比较、评价，从而确定最佳传动方案。
2、通过对传动效率、动态性能及工作稳定性的分析，了解各种传动零件的适用条件及其对传动系统的影响。
3、了解机械传动系统输入端的转矩（T1）、转速（n1）、功率（P1）与输出端的转矩（T2）、转速（n2）、功率（P2）的变化关系，要求绘出T1与T2、n1与n2及P1与P2的关系曲线。
4、掌握转速、转矩、效率等参数的测量方法。
二、提供的设备及零部件本实验装置为模块化结构，可在备件库中任选所需的零部件，组装成机械传动系统。
按减速器的类型将实验台分成两大类：平行轴传动方案实验台和垂直轴传动方案实验台。
前者的减速器为圆柱齿轮或摆线针轮减速器，后者的减速器为锥齿轮或蜗轮蜗杆减速器。
实验所提供的设备及零部件如下：1、电动机a. Y90L-2 额定功率2.2Kw 满载转速2840 r/min 280元b. Y100L1-4 额定功率2.2Kw 满载转速1420 r/min 380元c. Y112M-6 额定功率2.2Kw 满载转速940 r/min 740元d. Y132S-8 额定功率2.2Kw 满载转速710 r/min 1230元2、减速器a）ZD-100单级直齿圆柱齿轮减速器，速比i =2.37 750元b）WX3摆线针轮减速器，速比i =11 1150元3、V带传动：小带轮若干70元/个大带轮若干 70元/个普通V带5元/根4、链传动：小链轮若干 110元/个大链轮若干 130元/个滚子链链条30元/米5、联轴器若干 30元/对三、实验设备简介本实验装置如图1所示，由四大模块组成，即：Ⅰ—动力源模块（电动机部分）；Ⅱ—传动装置模块（减速器及其他传动零件）；Ⅲ—加载模块（磁粉加载器、可调电源，相当于工作机）；Ⅳ—测试模块（转矩传感器，转矩、转速、效率等测试软件）。
机械设计实验报告带传动
实验一 带传动性能分析实验一、实验目的1、了解带传动试验台的结构和工作原理。
2、掌握转矩、转速、转速差的测量方法，熟悉其操作步骤。
3、观察带传动的弹性滑动及打滑现象。
4、了解改变预紧力对带传动能力的影响。
二、实验内容与要求1、测试带传动转速n 1、n 2和扭矩T 1、T 2。
2、计算输入功率P 1、输出功率P 2、滑动率ε、效率η。
3、绘制滑动率曲线ε—P 2和效率曲线η—P 2。
三、带传动实验台的结构及工作原理传动实验台是由机械部分、负载和测量系统三部分组成。
如图1-1所示。
1直流电机 2主动带轮 3、7力传感器 4轨道 5砝码 6灯泡8从动轮 9 直流发电机 10皮带 图1-1 带传动实验台结构图1、机械部分带传动实验台是一个装有平带的传动装置。
主电机1是直流电动机，装在滑座上，可沿滑座滑动，电机轴上装有主动轮2，通过平带10带动从动轮8，从动轮装在直流发电机9的轴上，在直流发电机的输出电路上，并接了八个灯泡，每个40瓦，作为发电机的负载。
砝码通过尼龙绳、定滑轮拉紧滑座，从而使带张紧，并保证一定的预拉力。
随着负载增大，带的受力增大，两边拉力差也增大，带的弹性滑动逐步增加。
当带的有效拉力达到最大有效圆周力时，带开始打滑，当负载继续增加时则完全打滑。
2、测量系统测量系统由转速测定装置和扭矩测量装置两部分组成。
（1）转速测定装置用硅整流装置供给电动机电枢以不同的端电压实现无级调速，转动操纵面板上“调速”旋钮，即可实现无级调速，电动机无级调速范围为0～1500r/min ；两电机转速由光电测速装置测出，将转速传感器（红外光电传感器）分别安装在带轮背后的“U ”形糟中，由此可获得转速信号，经电路处理即可得到主、从动轮上的转速n 1、n 2。
（2）扭矩测量装置电动机输出转矩1T (主动轮转矩)、和发电机输入转矩2T (从动轮转矩)采用平衡电机外壳（定子）的方法来测定。
电动机和发电机的外壳支承在支座的滚动轴承中，并可绕转子的轴线摆动。
实验一机械传动性能综合测试实验
实验一机械传动性能综合测试实验一、实验目的1.通过测试常见机械传动装置（如带传动、链传动、齿轮传动、蜗杆传动等）在传递运动与动力过程中的参数曲线(速度曲线、转矩曲线、传动比曲线、功率曲线及效率曲线等),加深对常见机械传动性能的认识和理解；2. 通过测试由常见机械传动组成的不同传动系统的参数曲线，掌握机械传动合理布置的基本要求；3. 通过实验认识智能化机械传动性能综合测试实验台的工作原理，掌握计算机辅助实验的新方法, 培养进行设计性实验与创新性实验的能力。
二、实验设备本实验在“JCY机械传动性能综合测试实验台”上进行。
本实验台采用模块化结构，由不同种类的机械传动装置、联轴器、变频电机、加载装置和工控机等模块组成，学生可以根据选择或设计的实验类型、方案和内容，自己动手进行传动连接、安装调试和测试，进行设计性实验、综合性实验或创新性实验。
机械传动性能综合测试实验台各硬件组成部件的结构布局如图2-1所示。
图2-1实验台测试控制系统三、实验原理运用“JCY机械传动性能综合测试实验台”能完成多类实验项目（表3-1），可根据专业特点和实验教学改革需要指定实验内容。
表3-1无论选择哪类实验, 其基本内容都是通过对某种机械传动装置或传动方案性能参数曲线的测试, 来分析机械传动的性能特点；实验利用实验台的自动控制测试技术，能自动测试出机械传动的性能参数, 如转速n (r/min)、扭矩M (N.m)、功率N(K.w)。
并按照以下关系自动绘制参数曲线：传功比I=n1/n2扭矩M=9550 N/n (Nm)传功效率η=N2/N1= M1n2/ M2n1四、实验步骤准备阶段（1）认真阅读《实验指导书》和《实验台使用说明书》；（2）确定实验类型与实验内容；选择实验A(典型机械传动装置性能测试实验) 时, 可从V带传动、同步带传动、套筒滚子链传动、圆柱齿轮减速器、蜗杆减速器中，选择1-2种进行传动性能测试实验;选择实验B（组合传动系统布置优化实验）时, 则要确定选用的典型机械传动装置及其组合布置方案，并进行方案比较实验。
机械传动系统性能综合测试与分析
机械传动系统性能综合测试与分析首先，机械传动系统的性能综合测试应包括以下几个方面。
1.传动效率测试：传动效率是指输入功率与输出功率之间的比值。
通过测量传动系统的输入功率和输出功率，可以计算传动效率并评估系统的能量损失程度。
2.噪声测试：机械传动系统在运行时会产生噪声。
通过对传动系统进行噪声测试，可以评估系统的噪声水平，并采取相应的措施来减少噪声。
3.振动测试：机械传动系统在运行时会产生振动。
通过对传动系统进行振动测试，可以评估系统的振动水平，并检测可能存在的问题，如失衡或轴承故障。
4.加载能力测试：机械传动系统需要承受一定的负载。
通过对传动系统进行加载能力测试，可以确定系统的最大承载能力，以避免过载损坏。
5.温度测试：机械传动系统的运行会产生一定的热量。
通过测量传动系统的温度，可以评估系统的散热性能，并确保系统能够在允许的温度范围内运行。
6.寿命测试：机械传动系统需要经受长时间的运行。
通过进行寿命测试，可以模拟实际使用条件下的使用寿命，并评估系统的可靠性和耐久性。
以上是机械传动系统性能综合测试的几个方面。
在测试完成后，还需要进行性能分析以获取更深入的理解。
性能分析可以从以下几个角度进行。
2.噪声分析：通过对噪声测试结果的分析，可以确定噪声产生的原因，并采取相应的措施进行噪声控制。
3.振动分析：通过对振动测试结果的分析，可以确定振动的频率和幅度，并识别可能存在的问题。
4.寿命分析：通过对寿命测试结果的分析，可以评估系统的可靠性和耐久性，并确定需要改进的部分。
5.整体性能评估：通过综合分析以上各方面的测试结果，可以对机械传动系统的整体性能进行评估，并提出改进建议。
在机械传动系统性能综合测试与分析过程中，需要使用各种测试仪器和工具进行测量和分析。
同时，也需要根据具体的传动系统类型和应用领域，采用相应的测试方法和标准。
总之，机械传动系统性能综合测试与分析是确保机械传动系统正常工作并满足设计要求的重要环节。
机械试验策划方案

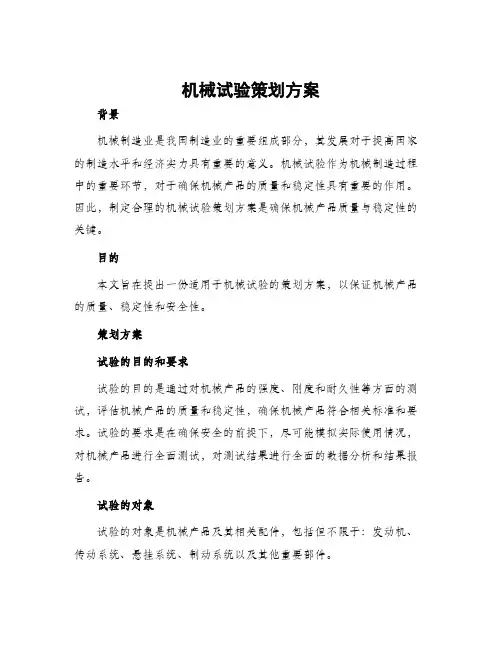

机械试验策划方案背景机械制造业是我国制造业的重要组成部分，其发展对于提高国家的制造水平和经济实力具有重要的意义。
机械试验作为机械制造过程中的重要环节，对于确保机械产品的质量和稳定性具有重要的作用。
因此，制定合理的机械试验策划方案是确保机械产品质量与稳定性的关键。
目的本文旨在提出一份适用于机械试验的策划方案，以保证机械产品的质量、稳定性和安全性。
策划方案试验的目的和要求试验的目的是通过对机械产品的强度、刚度和耐久性等方面的测试，评估机械产品的质量和稳定性，确保机械产品符合相关标准和要求。
试验的要求是在确保安全的前提下，尽可能模拟实际使用情况，对机械产品进行全面测试，对测试结果进行全面的数据分析和结果报告。
试验的对象试验的对象是机械产品及其相关配件，包括但不限于：发动机、传动系统、悬挂系统、制动系统以及其他重要部件。
试验的方法是将机械产品固定在测试台上，通过测试命数字化仪器、力传感器以及相应的评估软件等进行测量和分析。
具体步骤如下：1.规划试验方案，并确定各项试验的参数、标准和方法。
2.根据试验方案对试验设备进行校准和检验，确保测试准确可靠。
3.对被试机械产品进行检查，确保机械产品的完整性和安全性。
4.按照试验方案设置试验参数和标准，并进行测试。
5.采集、记录、整理试验数据，并进行数据分析。
6.生成试验结果报告，并根据试验结果进行评估和分析。
装备和设备试验所需要的装备和设备包括：1.试验台：用于将机械产品固定在测试平台上进行测试。
2.数字化仪器：用于测量机械产品的力学性能和其他性能参数。
3.力传感器：用于测量机械产品在测试中所受到的各种力的大小。
4.评估软件：用于分析试验数据并生成试验结果报告。
试验标准和规格是机械试验中非常重要的一环，试验标准和规格的确定需要结合国内外的相关标准和规范、行业标准和技术要求等因素。
常用的试验标准和规格包括：GB、ISO、ASTM、JIS等。
安全保障试验过程中需要注意安全问题，保障试验人员和被试机械产品的安全。
