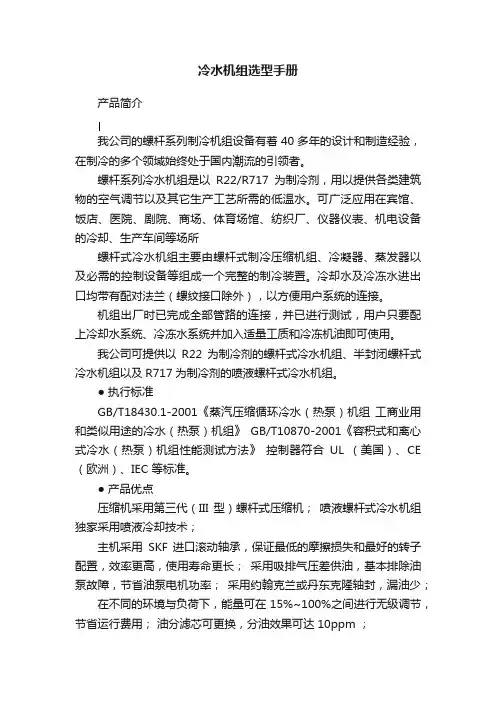

冷水机组选型手册
冷水机组选型手册产品简介我公司的螺杆系列制冷机组设备有着40多年的设计和制造经验，在制冷的多个领域始终处于国内潮流的引领者。
螺杆系列冷水机组是以R22/R717为制冷剂，用以提供各类建筑物的空气调节以及其它生产工艺所需的低温水。
可广泛应用在宾馆、饭店、医院、剧院、商场、体育场馆、纺织厂、仪器仪表、机电设备的冷却、生产车间等场所螺杆式冷水机组主要由螺杆式制冷压缩机组、冷凝器、蒸发器以及必需的控制设备等组成一个完整的制冷装置。
冷却水及冷冻水进出口均带有配对法兰（螺纹接口除外），以方便用户系统的连接。
机组出厂时已完成全部管路的连接，并已进行测试，用户只要配上冷却水系统、冷冻水系统并加入适量工质和冷冻机油即可使用。
我公司可提供以R22为制冷剂的螺杆式冷水机组、半封闭螺杆式冷水机组以及R717为制冷剂的喷液螺杆式冷水机组。
● 执行标准GB/T18430.1-2001《蒸汽压缩循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》GB/T10870-2001《容积式和离心式冷水（热泵）机组性能测试方法》控制器符合UL （美国）、CE （欧洲）、IEC 等标准。
● 产品优点压缩机采用第三代（III 型）螺杆式压缩机；喷液螺杆式冷水机组独家采用喷液冷却技术；主机采用SKF 进口滚动轴承，保证最低的摩擦损失和最好的转子配置，效率更高，使用寿命更长；采用吸排气压差供油，基本排除油泵故障，节省油泵电机功率；采用约翰克兰或丹东克隆轴封，漏油少；在不同的环境与负荷下，能量可在15%~100%之间进行无级调节，节省运行费用；油分滤芯可更换，分油效果可达10ppm ；高效膜片式联轴器直联压缩机与电机，自动校中能力强，使用寿命长。
机组配用的冷凝器、蒸发器均采用高效换热管，使机组体积小，重量轻，结构更紧凑。
专业技术人员对系统合理的、优化设计。
● 型号表示方法1000IIILSBLG—半封闭螺杆式冷水机组压缩机类型：III 、II －表示III 、II 型压缩机，I 型不表示W-F F LSLG 名义工况制冷量：用数字表示,单位kW控制方式： W—微机控制，非微机控制不表示型式：LSLG—开启螺杆式冷水机组机组类型(1)：F—防爆型，非防爆不表示PLSLG—喷液螺杆式冷水机组制冷剂种类：A －氨、F －氟利昂、半封闭不表示螺杆冷水机组的名义工况：指冷却水进水温度为30℃、出水温度为34℃；冷冻水进水温度为12℃、出水温度为7℃。

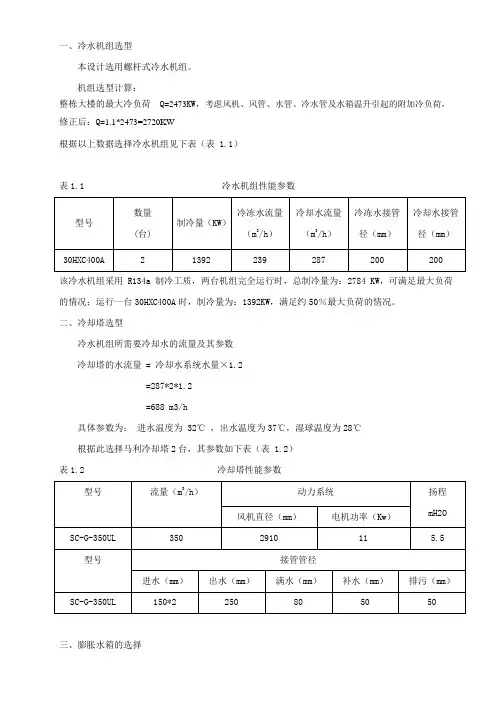

(完整word版)冷水机组设备选型
一、冷水机组选型本设计选用螺杆式冷水机组。
机组选型计算：整栋大楼的最大冷负荷 Q=2473KW，考虑风机、风管、水管、冷水管及水箱温升引起的附加冷负荷，修正后：Q=1.1*2473=2720KW根据以上数据选择冷水机组见下表（表 1.1）表1.1 冷水机组性能参数该冷水机组采用R134a制冷工质，两台机组完全运行时，总制冷量为：2784 KW，可满足最大负荷的情况；运行一台30HXC400A时，制冷量为：1392KW，满足约50％最大负荷的情况。
二、冷却塔选型冷水机组所需要冷却水的流量及其参数冷却塔的水流量 = 冷却水系统水量×1.2=287*2*1.2=688 m3/h具体参数为：进水温度为 32℃，出水温度为37℃，湿球温度为28℃根据此选择马利冷却塔2台，其参数如下表（表 1.2）表1.2 冷却塔性能参数三、膨胀水箱的选择膨胀水箱的容积是有系统中水容量和最大水温变化幅度决定，可由下式计算： S P tV V ∆=α M 3式中 P V 膨胀水箱的有效容积，m 3；α 水的体积膨胀系数，0006.0=α，L/℃; t ∆ 最大水温变化值；S V 系统内的水容量，m 3。
可以按表1.3确定 表1.3 水系统中总水容量（L/m 2建筑面积）根据上表 S V =1.2×17228=20673 LS P tV V ∆=α=0.0006×( 60－20 ) ×20673=496 L = 0.496 m3由以上得膨胀水箱的有效容积后，可从采暖通风标准图集T905(一)进行配管管径选择，选定方形水箱型号为1＃。
具体参数见下表（表1.4）表1.4 膨胀水箱各项参数表四、水泵的选择 1、水泵的选择原则水泵的形式的选择与水管系统的特点、安装条件、运行调节要求和经济性等有关。
选择水泵所依据的流量L 和压头P 如下确定：水泵扬程为： P=(1.1~1.2)Hmax ，kPa式中 Hmax 管网最不利环路总阻力计算值，kPa；1.1~1.2 放大系数。
冷水机组设计选型-文档资料
第三部分
系统设计
一、主机设备的选择
1、根据建筑的空调面积和房间功能进行空调冷负荷计算； 2、统计建筑空调总冷负荷； 3、大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率 为70%～80%左右，特殊情况需根据建筑功能和使用情况确定； 4、制冷机的冷负荷为建筑空调设计总冷负荷与同时使用率的乘积。 根据计算的制冷负荷即可选择制冷主机。 台数确定：螺杆机方案中一个系统最多主机设备台数不宜大于3 台；模块机方案中一个系统主机最多台数为16台。
冷水末端系列
吊顶式空气处理机
风量：2000～15000m3/h 回风工况冷量:11.1～119.0kW 新风工况冷量:22.5～241.0KW
产品名称 吊顶式空气处理机组 吊顶式空气处理机组 产品型号 K-20D4-Z（Y） K-25D4-Z（Y）
吊顶式空气处理机组
吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组
场、餐饮、休闲娱乐、体育场馆及工业厂房等场所。 该系列产品在工程方面系统设计安装相对复杂，但其以其高能效比、适应 面积广且运行费用相对较低、应用更加灵活，末端设备能与室内装修形成完美 结合；该主机既能单台独立使用、又多台组合运行，主机设备制冷量大，适用 空调面积广，系统使用成熟，在各个行业均得到广泛应用。
冷凝器1 冷凝器2
双压缩机双回路系统+电子节流技术 蒸发器2 蒸发器1
机组运行更稳定
机组运行效率更高
水冷螺杆机组
2、水冷螺杆机组
产品名称
螺杆机
产品型号
LSBLG260/YA
备注
主力机型
螺杆机
螺杆机 螺杆机
中央空调系统初步设计计算及设备选型教程
系统的复杂程度来确定）。
•
6.电气费、土建费用（应另行计算）。
•
7.工程设计费，取以上所有费用合计的2.5%~3%。
•
8.工程的其他费用（包括各种税费、工程临时设施费、冬雨季施工费、
利润等），一般取以上所有费用合计的5%~8%。
•
上述所有费用之和即工程总造价。
一般，使用水冷冷水机组，末端为风机盘管 没有新风的情况下，建筑空调造价为200元/m2左 右，末端为风机盘管加新风的为250元/m2左右。 使用风冷冷水机组，末端为风机盘管没有新风的 情况下，建筑空调造价为300元/m2左右，末端为 风机盘管加新风的为350元/m2左右。
第二步：水系统水管管径的计算
在空调系统中所有水管管径一般按照下述公式进行计算：
D(m)=
L(m3/h)
0.785x3600xV(m/s)
公式中：L----所求管段的水流量（第一步已计算出）
V----所求管段允许的水流速
流速的确定：一般，当管径在DN100到DN250之间时，流速推
荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于 1.0m/s,管径大于DN250时，流速可再加大。进行计算是应该 注意管径和推荐流速的对应。
•
2.设备运杂费（运输、包装费等）一般取设备费的1%~2%（根据设备
的产地和使用地的距离来确定）。
•
3.设备安装费：一般取设备的5%~8%，（除散件设备，如：冷却塔的
安装费：取冷却塔设备费的10%~15%）。
•
4.设备运行调试费：一般取设备费的0.5%~1%。
•
5.管道制作、安装、保温等费用，一般为设备费的20%~40%。（根据
主要介绍常规中央空调系统设备的设计选型 1.水冷冷水机组空调系统 2.风冷冷水机组空调系统
冷水机组设计选型-精选文档
冷水机组设计选型
国内营销公司市场部 2019年2月25日
第一部分
产品介绍
风冷热泵模块机组
1、风冷热泵模块机组
风冷热泵模块机型谱
能力级别 30KW 60KW 65KW 类型 热泵 热泵 热泵 产品型号 备注 三相电源 三相电源 三相电源
LSQWRF30M/T LSQWRF60M/T LSQWRF65M/T
原
LSBLG100/A，LSBLG130/A，LSBLG160/A，LSBLG200/A，LSBLG300/A， LSBLG480/A，LSBLG560/A机型不变
水冷螺杆机组
2、水冷螺杆机组
适用场所：办公楼、宾馆酒店、学校、 间等场所 医院、商场、餐饮娱乐及厂房车
冷水末端系列
3、冷水末端系列 卧式暗装风机盘管
130KW
热泵
LSQWRF130M/F
三相电源
风冷热泵模块机组
1、风冷热泵模块机组
适用场所：别墅、办公楼、宾馆酒店、学校、 医院、商场、餐饮娱乐及工业厂
房等场所
独立制冷循环系统，可靠性及能效显著提高 模块间可任意组合、可实现分级启动或运行，并能进行集中控制 一个系统最大组合16台模块主机、制冷量可达到2080KW
选择水冷螺杆机组方案的工程特点：
⑴、设置有主机设备专用房、室外有便于安装冷却水塔的位置且水塔通风 散热良好； ⑵、系统只需夏季制冷或冬季需制热时有运行成本较低的热源供给；
⑶、空调使用面积大，室内功能区域划分较多、但系统的同时使用率相对
较高； ⑷、主机设备不能安装于室外、且一个系统中设备数量要求较少； ⑸、系统设有专人管理。
风量：340～2380m3/h 冷量：1.8～12.6kW
中央空调系统设计教程风冷水冷
建筑物
办公室
中部区 周边 个人办公室
会议室
教室
学校
图书馆
自助餐厅
高层，南向 公寓
高层，北向
戏院、大会堂
实验室
图书馆、博物馆
手术室
建筑物冷负荷估算指标
冷负荷W/m2 显冷负荷 总冷负荷
逗留者 m2/人
照明 W/m2
65
95
10
60
110
160
10
60
工程图片
六、膨胀水箱的选择
•
膨胀水箱一般按照冷冻水系统管路总
水容量的2~3%选择
•
一般，一万平方米左右建筑空调水系
统膨胀水箱的容积为2~4立方。
六、末端设备的选择
1、风机盘管的选择
•
风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择
有如下两种方法：
• （1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即 为房间的循环风量。利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。
90
5%
3
251
61
16%
4
284
33
29%
5
300
16
40%
由上表可见：水泵并联运行时，流量有所衰减；当并联台数 超过3台时，衰减尤为厉害。故强烈建议：1.选用多台水泵时， 要考虑流量的衰减，留有余量。2.空调系统中水泵并联不宜超过 3台，即进行制冷主机选择时也不宜超过三台。
一般，冷冻水泵和冷却水水泵的台数应和制冷主机一一对应， 并考虑一台备用。补水泵一般按照一用一备的原则选取。
立式离心泵
冷水机组设备选型
一、冷水机组选型本设计选用螺杆式冷水机组。
机组选型计算：整栋大楼的最大冷负荷 Q=2473KW，考虑风机、风管、水管、冷水管及水箱温升引起的附加冷负荷，修正后：Q=1.1*2473=2720KW根据以上数据选择冷水机组见下表（表 1.1）表1.1 冷水机组性能参数型号数量(台)制冷量（KW）冷冻水流量（m3/h）冷却水流量（m3/h）冷冻水接管径（mm）冷却水接管径（mm）30HXC400A21392239287200200该冷水机组采用R134a制冷工质，两台机组完全运行时，总制冷量为：2784 KW，可满足最大负荷的情况；运行一台30HXC400A时，制冷量为：1392KW，满足约50％最大负荷的情况。
二、冷却塔选型冷水机组所需要冷却水的流量及其参数冷却塔的水流量 = 冷却水系统水量×1.2=287*2*1.2=688 m3/h具体参数为：进水温度为32℃，出水温度为37℃，湿球温度为28℃根据此选择马利冷却塔2台，其参数如下表（表 1.2）表1.2 冷却塔性能参数动力系统型号流量（m3/h）风机直径（mm）电机功率（Kw）扬程mH2OSC-G-350UL350291011 5.5接管管径型号进水（mm）出水（mm）满水（mm）补水（mm）排污（mm）SC-G-350UL150*2250805050三、膨胀水箱的选择膨胀水箱的容积是有系统中水容量和最大水温变化幅度决定，可由下式计算： M 3S P tV V ∆=α式中 膨胀水箱的有效容积，m 3；P V 水的体积膨胀系数，，L/℃;α0006.0=α 最大水温变化值；t ∆ 系统内的水容量，m 3。
可以按表1.3确定S V 表1.3 水系统中总水容量（L/m 2建筑面积）系统形式全空气系统空气—水空调系统供冷时0.4~0.550.70~1.30供暖时1.25~2.001.20~1.90根据上表 =1.2×17228=20673 LS V =0.0006×( 60－20 ) ×20673S P tV V ∆=α =496 L = 0.496 m3由以上得膨胀水箱的有效容积后，可从采暖通风标准图集T905(一)进行配管管径选择，选定方形水箱型号为1＃。
冷水机组选型指南
冷水机组选型指南冷水机组是一种制造低温水(又称冷水、冷冻水或冷媒水)的制冷装置，任务是为空调设备提供冷源。
冷水可以通过冷水泵、管道及阀门送至中央空调系统的喷水室、表面式空气冷却器或风机盘管系统中，冷水吸收空气的热量后使空气得到降温降湿处理。
因此，冷水机组在空调系统中占有很重要的地位。
冷水机组广泛用于宾馆、办公楼、大型商场、歌舞厅、影剧院、餐厅、医院及厂矿企业的中央空调系统中。
冷水机组是把制冷机、冷凝器、蒸发器、膨胀阀、控制系统及开关箱等组装在一个公共机座或框架上的制冷装置。
其常见的形式有活塞式、螺杆式、离心式和吸收式冷水机组。
按照机组的排热方式可分为水冷式和风冷式冷水机组，后者采用热泵循环后，冬天可提供空调用的热水，成为节能型的冷热水机组，受到用户的欢迎。
分类常用冷水机组按其制冷原理不同，分为压缩式和吸收式两大类。
压缩式冷水机组，根据其压缩机类型不同，可分为活塞式、离心式和螺杆式二种；根据其冷凝器的冷却方式不同，又可分为水冷式和风冷式。
吸收式冷水机组根据其获取热量的途径不同，分为蒸汽热水式和直燃式两种。
主要参数制冷运行工况制冷量 Q (kW)制冷工质及充注量冷量调节范围 (％)机组输入功率 W (kW)冷水和冷却水流量 (㎏/s)噪声 (dB)接管尺寸 (mm)水路压头损失 (kPa)外型尺寸及重量L×W×H (mm)性能系数COP（Coefficient of Performance）选型指南冷水机组是中央空调系统的心脏，正确选择冷水机组，不仅是工程设计成功的保证，同时对系统的运行也产生长期影响。
因此，冷水机组的选择是一项重要的工作。
(—)选择冷水机组的考虑因素：建筑物的用途。
各类冷水机组的性能和特征。
当地水源(包括水量水温和水质)、电源和热源(包括热源种类、性质及品位)。
建筑物全年空调冷负荷（热负荷）的分布规律。
初投资和运行费用。
对氟利昂类制冷剂限用期限及使用替代制冷剂的可能性。
冷水机组设备选型
一、冷水机组选型本设计选用螺杆式冷水机组。
机组选型计算：整栋大楼的最大冷负荷 Q=2473KW，考虑风机、风管、水管、冷水管及水箱温升引起的附加冷负荷，修正后：Q=*2473=2720KW根据以上数据选择冷水机组见下表（表）表冷水机组性能参数该冷水机组采用R134a制冷工质，两台机组完全运行时，总制冷量为：2784 KW，可满足最大负荷的情况；运行一台30HXC400A时，制冷量为：1392KW，满足约50％最大负荷的情况。
二、冷却塔选型冷水机组所需要冷却水的流量及其参数冷却塔的水流量 = 冷却水系统水量×=287*2*=688 m3/h具体参数为：进水温度为 32℃，出水温度为37℃，湿球温度为28℃根据此选择马利冷却塔2台，其参数如下表（表）表冷却塔性能参数三、膨胀水箱的选择膨胀水箱的容积是有系统中水容量和最大水温变化幅度决定，可由下式计算： S P tV V ∆=α M 3式中 P V 膨胀水箱的有效容积，m 3；α 水的体积膨胀系数，0006.0=α，L/℃; t ∆ 最大水温变化值；S V 系统内的水容量，m 3。
可以按表确定 表 水系统中总水容量（L/m 2建筑面积）根据上表 S V =×17228=20673 LS P tV V ∆=α=×( 60－20 ) ×20673=496 L = m3由以上得膨胀水箱的有效容积后，可从采暖通风标准图集T905(一)进行配管管径选择，选定方形水箱型号为1＃。
具体参数见下表（表）表 膨胀水箱各项参数表四、水泵的选择1、水泵的选择原则水泵的形式的选择与水管系统的特点、安装条件、运行调节要求和经济性等有关。
选择水泵所依据的流量L和压头P如下确定：水泵扬程为： P=~Hmax ，kPa式中 Hmax 管网最不利环路总阻力计算值，kPa；~ 放大系数。
水泵水量 L=~ L max， m3/h式中 Lmax 设计最大流量~ 放大系数，水泵单台工作时取，多台并联工作时取。
冷水机组选型
第一节：冷水机组选型
二、冷水机组设计
2、规范的一些要求
第一节：冷水机组选型
二、冷水机组设计
2、规范的一些要求
第一节：冷水机组选型
二、冷水机组设计
2、规范的一些要求
第一节：冷水机组选型
二、冷水机组设计
2、规范的一些要求
第一节：冷水机组选型
二、冷水机组设计
第一节：冷水机组选型
一、冷水机组简介
第一节：冷水机组选型
一、冷水机组简介
第一节：冷水机组选型
一、冷水机组简介
第一节：冷水机组选型
一、冷水机组简介
2、冷凝器分类
水冷
风冷
水-空气冷却（蒸发式、淋水式） 其它介质
第一节：冷水机组选型
一、冷水机组简介
1）水冷式
壳管式
套管式
焊接板式
第一节：冷水机组选型
一、冷水机组简介
5、制冷剂
第一节：冷水机组选型
一、冷水机组简介
5、制冷剂
二、冷水机组设计
第一节：冷水机组选型
1、冷热源组合方式
第一节：冷水机组选型
二、冷水机组设计
第一节：冷水机组选型
二、冷水机组设计
第一节：冷水机组选型
二、冷水机组设计
第一节：冷水机组选型
二、冷水机组设计
2、规范的一些要求
一、冷水机组简介
第一节：冷水机组选型
一、冷水机组简介
第一节：冷水机组选型
一、冷水机组简介
第一节：冷水机组选型
一、冷水机组简介
特点：
卧式壳管式：传热系数高，冷却水用量少，操作管理方便； 套管式：结构紧凑、制造简单，冷凝液体再冷度较大，冷却水耗水量 小；流动阻力大，除水垢较困难； 板式：体积小，重量轻，传热效率高；内容积小，内部渗漏不易修复。
冷水机如何选型下面这些您可以参考一下 冷水机如何做好保养
冷水机如何选型下面这些您可以参考一下冷水机如何做好保养选型冷水机要依据发热元器件的热量大小及掌控要求来选择型号： 1.选择制冷量匹配的冷水机——冷水机的制冷量必需大于需要冷却的发热量。
2.选择水流量匹配选型冷水机要依据发热元器件的热量大小及掌控要求来选择型号：1.选择制冷量匹配的冷水机——冷水机的制冷量必需大于需要冷却的发热量。
2.选择水流量匹配的冷水机——水流量必需与掌控要求的流量相符合，不同的流量会影响不同的温度掌控精度。
3.选择温度掌控模式和精度相符合的冷水机———不同的温控模式和精度直接影响冷水机是否适合运行。
4.找有实力的供应厂家———有实力厂家的冷水机才会有充分的支持。
这是依据不同客户的综合归纳出来的额，希望合适你用以下是冷水机常用计算方法。
1、通过冷却水（油）进、出口温差来计算发热量Q = SH * De * F * DT / 60Q: 发热量 KWSH：比热水的比热为 4.2KJ/Kg*C （4.2千焦耳/千克*摄氏度）油的比热为 1.97KJ/Kg*C （1.97千焦耳/千克*摄氏度）De: 比重水的比重1Kg/L （1千克/升）油的比重0.88Kg/L （0.88千克/升）F：流量 LPM （L/min 升/分钟）DT: 冷却水（油）进出口温差（出口温度—进口温度）注："/ 60" 是用于将流量升/分变为升/秒；1kW = 1kJ/s ；补充说明：1、冷水机的制冷量与环境温度及出水温度不同面变化；2、设备实际发热量亦会由于不同的工件、模具、参数等发生变化；3、使用冷水机后温度下降，连接管路、水箱、油箱、模具、主轴、设备表面温度会低于环境温度，因此会吸取热量导致负荷增大；4、在工业冷却的实际应用中很多情况是无法精准利用以上方法计算的，这时只能通过阅历数据、同类设备类比等方法估算。
5、任何的计算方法都有可能会显现偏差，以致实际选用的制冷机组过大或过少，所以上面的方法仅作参考；冷水机分为哪几种类型: 一般的厂家，都会生产水冷和风冷两种。
空调系统选型建议
空调系统选型建议报告空调冷（热）源选型注：本次报告仅供概念性方案参考，暂未考虑盖顶后中庭冷负荷。
超市、影院方案为商家惯例做法，只做定性探讨。
二、商场制冷主机选型合理性分析商场制冷主机采用水冷离心式冷水机组，方案为两大一小搭配使用，是基于以下理由：首先分析商场空调系统负荷特点：a、空调冷负荷达2700RT且集中度较高；b、在一个供冷期内，冷负荷随气候变化而变化，且变化幅度较大；c、只在最热的约30天里（大约10:30至4：00点），空调系统达到满负荷运行，其它时段都在部分负荷下运行（约70%寸间运行在总装机容量60%负荷情况下）。
其次分析离心式冷水机组的运行特点：a、单台离心机的制冷量较大，制冷系数比其它类型的制冷设备普遍要高；b、在相同冷却水温的情况下，一般在50-80%负荷之间运行效率最高；c、制冷量越大，设备的运行效率越高。
最后分析商场空调系统的特殊使用情况：按照功能设置要求，部分商业面积需要营业到凌晨2点甚至通宵，需要提供空调；在过渡季节不定期，因气温过高需要使用空调。
但此时负荷相对较小，采用大型离心机则达不到最高效率运行区间，且容易导致喘振。
因此，我们选用两台制冷量尽可能大，效率尽可能高的离心式冷水机组,保证空调系统整体运行效率；选择一台较小的机型与小负荷情况匹配。
这样，既能保证整个系统运行高效，又能兼顾部分负荷运行时的效率。
在不同季节，冷负荷在10%- 100%之间变化均可实现高效运行。
三、商场热源选型方案与电锅炉对比分析目前空调系统常用热源有两种，采用燃气真空热水机组或采用电热常压锅炉。
我们不选择采用电热水锅炉，除规范有明确要求外，从纯技术层面上来看也是合理的。
1、相关数据收集与计算在进行方案比较之前，我们先收集整理了以下数据：a、燃气锅炉效率通常为92%;电锅炉热效率一般为99%。
b、燃气热值按8500kcal/m3，商业用气价格按3元/m3，c、商业用电按0.84元/度（0.83元/度加上功率因素、线损等）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷水机空调系统设计选型全套
一、空调的概念
空调是用来改善环境舒适性的设备，它可以调节空气的温度、湿度，保持室内的空气清洁。
二.空调常用专业术语
名义制冷量：在名义工况下的制冷量，W;
名义制热量：冷热型空调在名义工况下的制热量，W;
室内送风量：室内循环风量，m3∕h;
输入功率：耗电功率，W;
额定电流：名义工况下的总电流，A;
噪音：在名义工况下的机组噪音，dB;
能效比：EER=制冷量/制冷输入功率；
制冷剂种类，如R22/R410A/R32;
三、常见制冷系统一压缩式制冷系统原理
压缩机将制冷剂压缩成高压饱和气体，这种气态冷冻剂再经过冷凝器冷凝。
通过节流装置节流之后，通入到蒸发器中，将所需要冷却的媒介冷却换热。
例如将蒸发器连接到楼里的各个房间，蒸发器内将同空气进行换热，再通过鼓风将冷气吹向房间的空气当中。
而蒸发器内的制冷剂换热后变成低压蒸气回到压缩机，再被压缩机压缩，这样循环利用就完成了制冷系统。
制热系统也是这个原理，只是方式相反。
四、空调的分类
氟系统：主机（室外机）与末端（室内机）之间是采用铜管相连，而铜管内部通过的是制冷剂，即：以制冷剂作为冷（热）源的载体。
如分体机、风管机、多联机等；
水系统：主机（室外机）与末端（风机盘管）之间采用水管（可用：PP-R管、镀锌钢管、无缝钢管等）相连，而水管内部通过的是水，即：以水作为冷（热）源的载体。
故称之为水系统。
如风冷式冷水系统、水冷式冷水系统等；
五、水冷冷水机空调系统
主要设备有：螺杆机组、冷却塔、冷冻水泵、冷却水泵、补水泵、电子水处理仪或全自动软化水处理装置、水过滤器、
膨胀水箱、末端装置（空气处理机组、风机盘管等）
5.1、水冷冷水机空调系统制冷主机的选择：
1 .根据建筑的空调面积和房间功能进行空调冷负荷计算。
2 .统计建筑空调总冷负荷。
制冷百科公众号。
3 .大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率为70~80%,特殊情况需根据建筑功能和使用情况确定。
4 .制冷机冷负荷为建筑空调总冷负荷与同时使用率的乘积。
根据计算的制冷机冷负荷既可选择制冷主机。
5.2、水泵选择的步骤
1 .冷却水流量：一般按照产品样本提供数值选取，或按照如下所示，公式进行计算，公式中的Q为制冷主机制冷量
2 .冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品样本提供的数值选用或根据如下公式进行计算。
如果考虑了同时使用率，建议用如下公式进行计算。
公式中的Q为建筑没有考虑同时使用率情况下的总冷负荷。
5.3、冷却水泵扬程的组成
1制冷机组冷凝器水阻力：一般为5~7mH2O;
2 .冷却塔喷头喷水压力：一般为2~3mH2O;
3 .冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为2~3mH2O 4,回水过滤器阻力：一般为3~5mH2O;
5 .制冷系统水管路沿程阻力和局部阻力损失：一般为5~8mH2O;
综上所述，冷冻水泵扬程为17~26mH2O,一般为21~25mH2O0
水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故强烈建议：选用多台水泵时，要考虑流量的衰减，留有余量。
空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
5.4、冷却塔的选择
冷却塔设计选型
1、冷却塔台数与制冷主机的数量一一对应，可以不考虑备用；
2、冷却塔的水流量=冷却水系统水量χ1.2;
举例：假设空调系统冷却水量为160m3∕h,那么冷却塔的冷却水量=160×1.2=192m3∕h,根据就近原则，选择冷却塔参数表中冷却水量为200m3∕h的冷却塔。
5.5、电子水处理仪、水过滤器的选择
空调水系统中使用到的电子水处理仪和水过滤器一般都按照设备所在管段的管径进行选择。
冷却水系统属开式系统：必须使用电子水处理仪。
冷冻水系统属闭式系统：要求不是那么严格，可以在冷冻水系统
管路中或膨胀水箱进水管路中安装电子水处理仪。
5.6、全自动软化水装置的选择
当工程所在地水质较硬或是系统较大的时候，系统的循环水和补水最好是软化水，该空调系统必须配置水软化装置，一般选用全自动软化水装置。
5.7、膨胀水箱的选择
膨胀水箱一般按照冷冻水系统管路总水容量的2~3%选择，一般
一万平方米左右建筑空调水系统膨胀水箱的容积为2~4立方。
5.8、风机盘管的选择
风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择有如下两种方法：
（1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。
利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。
（2）根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。
利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（底送底回，侧送底回等）以及水管连接位置（左或右）等条件。
对于一般的住宅和办公建筑，房间面积在20m2以下,可选用FP-3.5,25m2左右的选用FP-5.0,30m2左右的选用FP-6.3,35m2左右的选用FP-7.1。
房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
六.空气处理机的选择
空气处理机组主要用于处理室内空气和供新风，一般有空调工况和新
风工况两种工作状态。
空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压。
先根据系统需要的风量确定空气处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。
根据系统需要的余压要求确定余压。
空气处理机组一般有吊顶式和落地式两种。
落地式包括立式和卧式两种。
另外机组的送回风方式也有多不同。
徐根据建筑情况和建筑业主
要求进行最终的确定。
注意：空调工况的制冷（热）量比新风工况时要小。
七.工程概算
1设备费：（除膨胀水箱、软化水箱、阀门管道和管件以外，全部为设备费，设备费的准确度应比合同最终签订价高8%~10%左右）。
2 .设备运杂费：（运输、包装费等）：一般取设备费的1%~2%（根据设备的产地和使用地的距离来确定）O
3 .设备安装费：一般取设备的5%~8%,（除散件设备，如：冷却塔的安装费：取冷却塔设备费的10%~15%）o
4 .设备运行调试费：一般取设备费的O.5%~1%0
5 .管道制作.安装.保温等费用：一般为设备费的20%~40%°（根据系统的复杂程度来确定）。
6 .电气费.土建费用（应另行计算）。
7 .工程设计费：取以上所有费用合计的2.5%~3%°
8 .工程的其他费用：（包括各种税费、工程临时设施费、冬雨季施工费、利润等），一般取以上所有费用合计的5%~8%。
上述所有费用之和即工程总造价。
八.风冷冷水机空调系统风冷冷水机空调系统主要设备有：风冷冷水机组；冷冻水泵；补水泵；电子水处理仪或全自动软化水处理装置；水过滤器；
膨胀水箱；末端装置（空气处理机组、风机盘管等）
所有设备的选型方法和原则与上面的水冷冷水机组空调系统一样。
