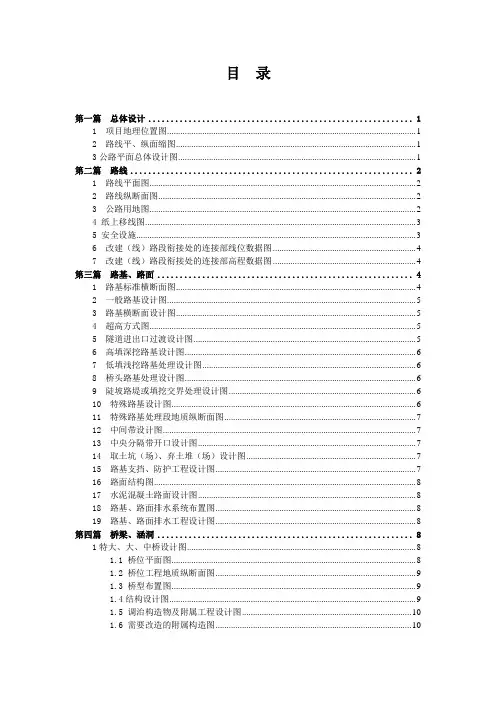

目录第一篇总体设计 (1)1 项目地理位置图 (1)2 路线平、纵面缩图 (1)3公路平面总体设计图 (1)第二篇路线 (2)1 路线平面图 (2)2 路线纵断面图 (2)3 公路用地图 (2)4 纸上移线图 (3)5 安全设施 (3)6 改建（线）路段衔接处的连接部线位数据图 (4)7 改建（线）路段衔接处的连接部高程数据图 (4)第三篇路基、路面 (4)1 路基标准横断面图 (4)2 一般路基设计图 (5)3 路基横断面设计图 (5)4 超高方式图 (5)5 隧道进出口过渡设计图 (5)6 高填深挖路基设计图 (6)7 低填浅挖路基处理设计图 (6)8 桥头路基处理设计图 (6)9 陡坡路堤或填挖交界处理设计图 (6)10 特殊路基设计图 (6)11 特殊路基处理段地质纵断面图 (7)12 中间带设计图 (7)13 中央分隔带开口设计图 (7)14 取土坑（场）、弃土堆（场）设计图 (7)15 路基支挡、防护工程设计图 (7)16 路面结构图 (8)17 水泥混凝土路面设计图 (8)18 路基、路面排水系统布置图 (8)19 路基、路面排水工程设计图 (8)第四篇桥梁、涵洞 (8)1特大、大、中桥设计图 (8)1.1 桥位平面图 (8)1.2 桥位工程地质纵断面图 (9)1.3 桥型布置图 (9)1.4结构设计图 (9)1.5 调治构造物及附属工程设计图 (10)1.6 需要改造的附属构造图 (10)2 小桥设计图 (10)2.1桥型布置图 (10)2.2 结构设计图 (10)3 涵洞设计图 (11)3.1布置图 (11)3.2 结构设计图 (11)第五篇隧道 (12)1 隧道设计图 (12)1.1 隧道（地质）平面图 (12)1.2 隧道（地质）纵断面图 (12)1.3 隧道建筑限界及内轮廓图 (12)1.4隧道一般设计图 (12)1.5 隧道结构设计图 (12)1.6 隧道超前支护设计图 (12)1.7 特殊地质隧道支护衬砌结构设计图 (12)1.8 隧道不良地质处治设计图 (12)1.9 隧道施工方案图 (12)1.10 隧道施工监控量测设计图 (12)1.11 隧道地质超前预报图 (12)1.12 隧道各类辅助坑道平、纵面（地质）支护衬砌设计图 (12)1.13 隧道弃渣场地图 (12)1.14 隧道施工场地布置图 (12)1.15 隧道路面工程设计图 (12)1.16 地下风机房设计图 (12)2 隧道机电设施 (12)2.1入口设施设计图 (12)2.2通风设施设计图 (12)2.3照明设计图 (13)2.4供配电设计图 (13)2.5消防设计图 (13)2.6紧急救援设计图 (13)2.7通风与照明控制设施设计图 (13)第六篇路线交叉 (13)1 互通式立体交叉设计图 (13)1.1 互通式立体交叉平面图 (13)1.2 互通式立体交叉线位图 (13)1.3 互通式立体交叉纵断面图 (13)1.4 匝道连接部设计图 (14)1.5 匝道连接部标高数据图 (14)1.6 互通式立体交叉区内路基、路面设计图 (14)1.7主线及匝道跨线桥桥型布置图 (14)1.8主线及匝道跨线桥结构设计图 (14)1.9通道设计图 (14)1.10涵洞设计图 (15)2 服务区、停车区等服务设施主体工程设计图 (15)2.1 平面图。
纬地操作步骤
道路CAD学习总结姓名：蒋成焘班级：10土木道桥学号：22081040116 1）点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。
用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。
输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。
2）点击“数模”→数模组管理（新建数模）→三维数据读入（DWG和DXF格式）→数据预检→三角构网→网格显示（显示所有网格）→三角网优化→优化数模边界→数模组管理（保存数模）→数模应用（纵断面插值、横断面插值）3）点击“设计”→“主线平面设计”（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”（或“立交平面设计”）对话框中点击“保存”得到*.jd数据和*.pm数据。
4）点击“表格”→“输出直曲转角表”功能生成路线直线及曲线转角一览表。
5）点击“项目”→“设计向导”，根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。
纬地设计向导启动后，程序自动从项目中提取“项目名称”、“平面线形文件”以及“项目路径”等数据。
需选择项目类型（公路主线或互通式立体交叉），并且指定设置本项目设计起终点范围——进行最终设计出图的有效范围，该范围可能等于平面线形设计的全长，也可以是其中的某一部分。
在其它设置栏中可以输入本项目的桩号标识和桩号精度。
单击“下一步”进入本项目分段的设置。
项目分段第一步：首先输入本项目分段终点桩号，系统默认为平面设计的终点桩号。
如果整个项目不分段，即只有一个项目分段，则不修改此桩号。
其次选择“公路等级”，根据公路等级程序自动从数据库中提出其对应的计算车速。
单击“下一步”进入项目分段第二步的设置。
道路勘测设计课程设计(任务)指导书
《道路勘测与设计》课程设计任务指导书一．目的和要求通过本课程设计，使学生进一步掌握公路设计程序及相关设计指标。
在给定公路平面地形图的条件下，能依据所学知识选定公路中线，合理布置公路平面、纵断面和横断面，能正确推算路线各桩号及路基设计高程，能计算公路路基设计表，能进行土石方数量计算和土石方调配工作，能进行公路工程路线专业的图表绘制工作，巩固道路设计的程序及内容。
并能熟练使用纬地道路辅助设计系统进行数据输入，设计调整以及成果输出，满足未来工作岗位需要。
二．设计标准公路等级按三级，设计车速40km/h标准设计。
三．主要设计依据1．《公路工程技术标准》JTG B01—20142．《公路路线设计规范》JTG D20---20063．《道路勘测设计》周志坚主编四．应提交设计成果1．设计总说明2．路线平面图3．直线曲线转角一览表4．路线纵断面图5．路基设计表6．竖曲线设计表7．横断面设计图8．路基土石方工程数量计算表9．计算说明书（含路线方位角计算，主点桩坐标计算，各曲线常数，要素，桩号计算，竖曲线计算）五．设计步骤1．绘制路线导线图，要带坐标线。
比例尺寸；1：2000，图幅A3。
要先计算交点坐标，绘出方格网图后，再画出路线导线，计算出路线曲线要素，按切线支距法绘制路中心线，并计算主点桩的坐标值，路线导线图中要标明曲线要素和坐标表，方位角，导线长。
2．拟定路基标准横断面和路基典型横断面图，比例1：200，图幅A3路基标准横断面根据公路工程技术标准和规范进行拟定，路基典型横断面图根据指导教师要求和地质土质，地形地貌等条件拟定。
3．绘制路线横断面图，比例1：200，图幅A3按下列给定的横断面资料进行。
每张图纸一般绘制六至八个断面，从下向上,从左到右绘制,每张图纸所能绘制的断面数多少，应根据纵断面拉坡的预估填挖值大小来定。
4．绘制纵断面图。
比例横向1：2000，纵向1：200，图幅A3要求采用透明米厘纸进行，正面从右至左桩号从小至大绘地面线，反面从左至右桩号从小至大标注里程桩号，地面标高，地质情况，路线平曲线资料数据和图标签名栏。
纬地操作
纬地道路设计操作步骤1 一．新建项目（指定项目名称、路径、等）点击【项目】【新建项目】输入项目名称，点击浏览指定项目的保存路径新建一个文件夹（文件夹名称与项目名称一致）打开文件夹保存回到对话框可以继续输入设计人、设计单位、等信息点击确定完成一个新建项目的操作。
我们可以到保存项目文件的文件夹下用纬地数据编辑器打开项目文件.prj（具体操作，选着文件点击右键打开方式选择程序 HEdit 确定），之前设定的内容都记录到了此文件中。
二．主线平面设计1. 首先打开一张地形图（文件搜索打开）【设计】【主线平面设计】输入路线的起点名称BP 点击“拾取”按钮在地形图上选择合适的位置点击鼠标左键，以确定起点坐标（X，Y）位置点击“插入”按钮，系统提示是否插入交点1，点击”是” 在地形图拾取交点1的位置，接着可以拾取交点2、3……的位置，最后“回车”设置路线终点交点名称为EP 点击“计算绘图”按钮（相当于刷新）2.修改路线交点的操作。
【设计】【主线平面设计】点击“实时修改”按钮选择要修改的交点根据命令行提示选择修改的方式（沿前边Q，后边H，自由Z）回车用鼠标拉动交点选择合适的位置，点击鼠标的左键确定交点的位置。
3.平曲线设计【设计】【主线平面设计】先移动路线（在“插入”按钮的左边）到交点1 选择平曲线计算模式（已知S1+Rc+S2模式）输入自己设计的S1，Rc，S2 试算计算绘图，重复以上步骤，完成其他交点的曲线设计。
注：通过人工计算，如果曲线设计不符合两曲线之间的直线最小长度（二级公路，同向6V，反向2V）,可通过改变半径或通过实时修改来完成设计。
4.桩号设置【设计】【主线平面设计】控制（对话框左下角）进行设置确定计算绘图。
5.存盘【设计】【主线平面设计】存盘保存到项目文件夹中，生成*.pm数据文件。
6.地形图另存：文件另存另存到项目文件夹中。
7.直曲转角表的输出：【表格】 [输出直曲转角表]（内容为曲线要素有关数据）2 三．设计向导1.【项目】【设计向导】把各项设计好，系统根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过度数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta）。
公路设计资料及参考图例
第十二章设计资料及参考图例第一节设计资料一、历史背景以及任务依据1．历史背景：历史背景主要包括：道路所处的地理位置、自然气候、该地区交通运输环境、道路经过地区的人口、经济发展概况，历年来的国民经济资料等。
如果是旧路改建，还应说明旧路的技术状况等。
2．任务依据：项目建设单位的任务书，任务书中应包括公路等级、路线的基本走向及主要控制点、主要技术指标、相关的建议及其要求等的说明。
工程可行性研究报告（或初步设计）及其评审意见与建议等；有关会议的文件、纪要等。
二、交通资料交通调查及交通量调查资料：主要包括交通流量、流向、交通的组成及其比例等。
三、路线资料1．地形、地质水文资料：（1）路线所经过地区的地形图；（2）区域地质图、构造地质图、剖面图等：主要包括沿线地质构造、土质分类和分段、土壤类型、岩性等情况。
（3）水文地质资料：地表径流以及流向、洪水位、地下水的类型、分布情况、深度、补给条件、变化规律、岩石的透水性、水质分析等。
（4）特殊与不良地质资料：特殊和不良地质地段分布、范围、形成条件、发育程度、活动特点及其规律等。
（5）地震资料：路线所经过地区以及周边地区的地震次数与时间、地震特征、地震烈度等。
2．测量资料路线所经过地区或附近地区的国家级控制点资料。
3．相关道路的资料（1）与路线起终点相接的道路的设计资料。
（2）与路线交叉的道路的设计资料。
四、沿路筑路材料资料沿线筑路材料的质量、储量，主要筑路材料的来源、运距、单价等资料。
第二节参考图例一、道路计图纸格式和规定（一）、图纸的规格及相关规定1．图幅与图框道路设计图纸图幅和图框均采用表12－1规定的尺寸。
为了装订方便，一般要求采用同一种尺寸与规格的图幅，如公路设计图一般采用A3的图幅，城市道路设计图以A2或A3加长为主。
通常图幅短边不可加长，但长边可加长，长边加长的长度应为：A0、A2、A4应是150mm的整倍数；A1、A3应是210mm 的整倍数。
平面图尺寸可根据图纸需要选大号，再折叠进图集。
纬地示例,使用教程
五、路线横断面设计 1.横断面地面线数据输入
2.定义标准横断面模板 1）单击“菜单/项目/设计向导”或输入“Hwizard”命令，系统弹 出“设计向导第一步”对话框，如下图所示。
3.平曲线超高、加宽计算
4.路基设计计算
1）单击“菜单/路基设计计算”，系统打开“路基设计计算”对 话框，见下图。
4) 纵断面拉坡
4) 纵断面拉坡
5) 纵坡调整
6) 设计竖曲线
《公路工程技术标准》规定：当设计速度为80km/h时， 凸形竖曲线半径，一般值为4500m，极限值为3000m; 凹形竖曲线半径，一般值为3000m，极限值为2000m; 竖曲线最小长度为70m。
7) 保存设计数据
8) 纵断面绘图
10）点击“设计”→“路基设计计算”，生成路基设计中 间数据文件 （*.lj）；并可由路基设计中间数据文件，点击“表 格”→“输出 路基设计表”计算输出路基设计表。 11）点击“设计”→“支挡构造物处理”输入有关挡墙等 支挡物数据， 并将其保存到当前项目中。 12）点击“设计”→“横断设计绘图”，绘制路基横断面 设计图，同 时直接输出土石方数据文件（*.tf）、根据需要输出路基 三维 数据（C:\Hint40\Lst\hdmt.tmp）和左右侧沟底标高数据 （C:\Hint40\Lst\zgdbg.tmp）、 （C:\Hint40\Lst\ygdbg.tmp）。 13）点击“数据”→“控制参数输入”修改设计参数控制 数据文件中 关于土方分段的控制数据，点击“表格”→“输出土方计 算表”计算 输出土石方数量计算表和每公里土石方表。 14）点击“绘图”→“绘制总体布置图”绘制路线总体设 计图。 15）点击“绘图”→“绘制公路用地图”可绘制公路占地
2．互通式立交辅助设计 1）立交匝道平面线位的动态可视化设计与绘图 2）任意的断面型式、超高加宽过渡处理 3）立交连接部设计与绘图 4）连接部路面标高数据图绘制 3．数字地面模型（DTM） 4．公路三维模型的建立（3DRoad） 5．平交口自动设计 6．其他功能
公路(道路)设计方法及设计要点
菜单：项目——设计向导 纬地设计向导最后一步如图2-10 。我们可设定逐桩桩号间距（如
20m），程序将以此间距自动生成桩号序列文件，并增加所有曲 线要素桩。点击“完成”按钮，系统即自动计算生成路幅宽度文 件（*.wid）、超高设置文件（*.sup）、设计参数控制文件（ *.ctr）和桩号序列文件（*.sta），并自动将这四个数据文件添 加到纬地项目管理器中。
图 2-12
二. 纬地设计向导与项目管理
2.3 纬地项目中心
菜单：项目——纬地项目中心
图 2-13
三. 平曲线设计法
3.1交点设计法
菜单：设计——主线平面设计
注：“实时修改”按钮可以动态拖动修改任意一个交点的位置和参数，每次修 改完平面线形后记得及时点存盘。
三. 平曲线设计法
图框及字高
二. 纬地设计向导与项目管理
2.2 项目管理
菜单：项目——项目管理
1. 平面曲线数据文件（*.pm） 2. 平面交点数据文件（*.jd）
完成“主线平面线形设计”并“存盘”后得到
3. 纵断面地面线数据文件（*.dmx） 完成“数据”→“纵断数据输入”并保存
4. 横断面地面线数据文件（*.hdm） 完成“数据”→“横断数据输入”并保存
④.纵断面数据也可先利用Excle文件编 译，再将内容复制到.txt文件内，最后将 文件后缀改为.dmx文件，导入纬地项目 管理器即可使用。
⑤.输入完成后别忘记点击存盘。
四. 纵、横断面数据准备与纵断面设计绘图
4.1 纵断面地面线数据输入
菜单：数据——纵断数据输入
四. 纵、横断面数据准备与纵断面设计绘图
图 2-7
二. 纬地设计向导与项目管理
建筑工程制图与CAD-简答题
四、名词解释1、文字样式答：一组可随图形保存的文字设置的集合，这些设置可包括字体、文字高度以及特殊效果等。
2、多段线多段线是由几段线段或圆弧构成的的连续线条。
它是一个单独的图形对象。
在AutoCAD中绘制的多线段，无论有多少个点（段），均为一个整体，不能对其中的某一段进行单独编辑（除非把它分解后再编辑）。
3、变比例4、截面注写方式是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。
截面注写方式既可以单独使用，也可与平面注写方式结合使用，如在梁密集区，采用截面注写方式可使图面清晰。
5、路基设计计算答：主要是计算指定桩号区间内的每一桩号的超高横坡值、设计高程、地面高程，以及路幅参数，计算路幅各相对位置的设计高差，并将以上所有数据按照一定格式写入路基设计中间数据文件。
为生成路基设计表及计算绘制横断面图准备数据。
在进行路基设计计算之前必须完成对超高与加宽的设置工作，并保证超高与加宽的正确性。
五、简答题1、 AUTOCAD的命令输入的方式有几种？答：命令输入方式有：1）、从菜单栏中输入 2）、点击工具栏中的图标 3）、从命令行中输入 4）、点击屏幕菜单中的命令2、 AUTOCAD的坐标输入的方式有几种？每一种又可细分为什么？答：坐标输入的方式有相对坐标和绝对坐标两种。
相对坐标又分为相对极轴坐标和相对直角坐标；绝对坐标又分为极轴坐标和绝对直角坐标。
3、图块有几种类型？这几种类型有何不同之处？答：图块分为内部块和外部块（或全局块）两种。
内部块是存在某一特定对象文件中的，只能在原图中进行调用；外部块是一个独立的图形文件，可进行文件间的调用。
4、什么是图层？为什么要设置图层？答：图层相当一层层的胶片，每一层上绘入具有相同属性的图形，汇总即可形成一副完整的图。
设置图层便于图形的编辑和修改，节省时间。
5、简诉：将几条首尾相连的单个直线合并成一条直线的步骤。
答：步骤：1）、首先拾取单一直线。
2）、使用“多段线编辑命令”（ PEDIT）。
纬地道路设计软件教程
纬地道路设计软件( HintCAD)教程目录第一章系统主要功能及常规应用步骤 (4)1.1系统主要功能 (4)1.2系统应用常规步骤 (8)1.3系统版本及安装说明 (10)第二章纬地设计向导与工程管理 (18)2.1纬地设计向导 (18)2.2工程管理 (24)2.3纬地工程中心 (27)第三章路线平面线形设计 (29)3.1前言 (29)3.2平面线形设计方法之一“曲线设计法〞 (29)3.3平曲线的设计方法之二“交点设计法〞 (41)3.4平面自动分图 (45)第四章纵、横断面数据准备与纵断面设计绘图 (49)4.1纵断面地面线数据输入 (49)4.2横断面地面线数据输入 (49)4.3纵断面动态拉坡设计 (50)4.4路线纵断面图绘制 (53)4.5边沟、排水沟沟底标高设计 (55)第五章路基设计计算 (56)5.1路基设计计算 (56)5.2路基超高与加宽的计算 (57)第六章参数化横断面设计绘图................................................................................ 错误!未定义书签。
6.1横断面设计与绘图.......................................................................................... 错误!未定义书签。
6.2横断面修改...................................................................................................... 错误!未定义书签。
6.3挖台阶处理...................................................................................................... 错误!未定义书签。
纬地常规步骤
常规公路施工图设计项目步骤(本次上机蓝色的步骤可省略) 1）双击纬地三维道路设计，打开地形图C:\Hint60\示例\数模\15t\15t地形图，点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
2）点击“设计”→“主线平面设计”，进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”对话框中点击“存盘”得到*.jd数据和*.pm数据。
3）点击“表格”→“输出直曲转角表”功能生成路线直线、曲线转角表。
点击“绘图”→“平面自动分图”（把插入元素表选上）4）点击“项目”→“设计向导”，根据设计标准自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。
5）点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。
6）建模或点击“数据”→“纵断数据输入”输入纵断面地面线数据（*.dmx）；“数据”→“横断数据输入”功能输入横断面地面线数据（*.hdm）；并在项目管理器中添加该数据文件。
7）建模步骤：1.第一次建立数模，应先点选“数模”→“新数模”菜单项，进行系统初始化。
2.将CAD图保存，记下高程点、等高线的图层名，关闭，新建一个CAD文件3.数模”→“三维数据读入”→“读入dwg和dxf格式”菜单项，打开平面设计图，程序从中提取出所有的图层4.将高程点所在的图层（8310）选中，数据类型：地形点5.将等高线（包括首曲线、计曲线）所在的图层（8110，8120）选中，数据类型：约束线，开始读入6.三角构网7.网格显示（显示所有网格线）新建一个CAD文件8.点选“数模”→“数模应用”→“纵断面插值”菜单项（如下图）9.点选“数模”→“数模应用”→“横断面插值”菜单项（如上图）8）点击“设计”→“纵断面设计”，点击“计算显示”“确定”，双击鼠标滑轮，再“设计”→“纵断面设计”，点击“选点”确定起始点的高程点，点击“插入”确定其他的变坡点，变坡点选好后，在变坡点处确定竖曲线半径，设计完成后点击存盘9）点击“设计”→“纵断面绘图”生成路线纵断面图，同时根据设计参数控制文件（*.ctr），标注各类构造物，点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。
纬地道路软件操作教程
3C型曲线和S型曲线设计
C型曲线和S型曲线输入软件注意事项
如果用交点法输入，一般在没有特殊要求的情况下，可以按照普通交点法输入交点坐标，圆曲线，缓和曲线参数就可以
01
如果采用线元法输入，需要注意回旋线的开始半径和结束半径，因为两交点之间的两个回旋线是直接连接的需要注意前交点的出缓和曲线，它的开始半径是该交点的圆曲线半径，他的结束半径为零，而紧接着下一个缓和曲线，它的开始半径为0，结束半径为后交点的圆曲线半径，不能把他们当成不完整缓和曲线来输入
管理设置
项目管理器
图框表格模板设置
打开项目
保存项目
新建项目
设计向导
设计向导
作用使用要点关于自动计算设置超高和加宽过渡段的主要说明及适用情况
工具
项目检查
工具
纬地项目中心
工具
数据编辑器
02
PART ONE
分支主题
分支主题
道路基本线形及复杂线形的认识及平面设计方法
分支主题
道路基本线形及复杂线形的认识及平面设计方法
系统界面
平面设计
立交平面设计主线平面设计智能平面设计
新建项目
1项目
常规公路施工图设计项目操作
新建项目（指定项目名称、路径、新建公路路线设计项目）
2设计
主线平面设计（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计或立交平面设计”对话框中点击“保存”得到*.jd数据和*.pm数据
常规公路施工图设计项目操作
低等级公路设计项目（注：一般低等级公路项目需在外业期间现场进行平面线形设计）
“项目管理器”中的“文件”管理页，选择“平面交点文件”一栏，指定平面导入生成平面交点文件（*.jd）并添加到项目中，点击“项目文件”菜单的“保存退出”
路线专业制图要求及标准
设计一部路线组图纸编制要求为了更好地完成设计工作，提高设计文件质量，特制定本条例。
本条例的解释和管理由路线组程勉冲负责，为更好的完善工作，真诚欢迎广大同仁提出宝贵意见。
本条例于2006年10月20日实施。
一、路线平、纵面缩图平面部分：标注路线起、终点，桩号按照间距为1KM或5KM标注，并附带有公里标，图中应显示出主要的城镇、与项目有干扰的等级公路、铁路以及主要的河流名称；图中应标明特大桥、大中桥、隧道等主要控制点以及沿线其他重要设施；字体统一用黑体，宽高比0.75。
纵断面部分：通常仅显示设计高、地面高和桩号三栏，以1KM间距显示；标注部分应对照平面部分标注特大桥、大中桥、隧道以及其他主要路线交叉等构造物；图中不绘制网格线，纵横向比例应相适应，通常按照平纵10：1比例绘制；字体用宋体，宽高比0.75。
二、公路平面总体方案布置图图中应示出比较线和推荐线（包括工可推荐线位），5公里标，应示出构造物有：特大桥、大桥、隧道的位置、孔数及孔径，互通的位置、形式及相交道路，停车区、服务区的位置，其它的如不良地质、滞洪区、地物、风景区等也要在图中有所反应。
比例尺为1万或5万，字体用黑体；图中右下方注明图中的每种颜色的线代表的意义或名称。
三、公路平面总体设计图图中应标明的有：桩号、桥隧构造物、路线交叉、排水系统(排水方向)、服务区、停车区、取（弃）土场、改路改沟、示坡线等。
同时还应标明路基边坡、公里桩、百米桩及曲线要素表、特征点、路线参数。
字体大小：桩号、路线参数、特征点、构造物等都用8号字，曲线要素表用6号字。
路基占地范围内消隐地形处理。
一般情况下，桩号在右，特征点在左，参数在曲线内侧，字体用FSDB。
标注精度：桩号统一为3位，不够用“0”补齐，例如不要出现“K66+6.000”形式，应为“K66+006.000”。
构造物标注：桥梁、分离、通道桥按照准确位置示意跨径，并实际形式反映桥台处理方式(例如锥坡的需绘制锥坡线)；涵洞通道则按实际长度及跨径示意，洞口形式应同实际相符合；构造物、结构物文件，桥长统一采用净跨径，即孔数×孔径，计量土石方的桥梁文件，则采用桥梁长全长，即含搭板长。
纬地操作手册可编辑
序言最新升级说明：1.主线平面设计功能中增加了“反算:与前交点相接”“反算:与后交点相接”和“反算:与前交点相接成回头曲线”等特殊反算计算模式，用户可以利用这几项功能快速准确地完成相邻交点的曲线的相接计算（无直线段，包括复曲线或卵型曲线等）以及回头曲线的快捷布设问题。
2.主线平面设计和立交平面设计的绘图控制中增加了桩号、曲线要素等的分别标注控制，用户可以任意指定百米、公里桩及曲线要素桩的标注形式位置（包括曲线内侧）。
3.进一步扩展了设计参数文件的控制内容，请用户参考最新版中的用户手册中关于设计参数控制数据文件（*.ctr）部分的详细介绍。
一般建议用户通过“控制参数录入”功能来完成对该数据文件中各控制参数的修改工作，最好避免手工直接修改。
4.对原土方数据文件中所记录的横断面设计数据进行了修改和扩增，其内容包括路基左右侧宽度、路基边缘标高、坡口坡脚距离与标高等等，请用户参考最新版中的用户手册中关于土方数据文件(*.tf)。
对原土方数据文件格式将不再支持，请用户留意。
5.纵断面设计（交互式拉坡）功能中继续完善和增加了对桥梁、涵洞等构造物控制标高的表识，请用户从“控制参数录入”功能的“桥梁”“涵洞”等项目中输入桥梁、涵洞等构造物控制标高的信息。
6.在逐桩坐标表输出功能中增加了多种桩号来源和直接输出桩号与坐标数据文件等内容，用户可以直接将生成的坐标文件传给全站仪，进行放线等工作。
7.增加了直接读入和输出DICAD的平面数据文件等功能，以方便原使用DICAD等软件的用户。
8.增加了数模数据的“数据预检”功能，可专门进行模拟构网，完成对粗差数据的检查与记录。
第一章系统主要功能及常规使用步骤1.1.系统主要功能1.1.1.公路路线辅助设计平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形的设计计算和多种模式的反算。
用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长等技术参数。
纬地软件介绍
二、纬地软件路面设计步骤
纬地软件操作是按照设计的先后步骤，一步一步进行 的，用户须按照此步骤从新建项目开始，逐步地进行 设计操作。软件应用的流程总体上就是我们进行公路 项目设计的流程，在设计中这些流程往往是环环相扣 的，例如用户要输出路基设计表，则须检查平面设计 是否已经完成，设计向导是否已经运行生成了超高、 加宽等文件，纵断面设计是否已经设计完成，是否进 行了路基设计计算的操作等步骤，然后才能进行输出 路基设计表的操作。当然，当用户已经完成了这些设 计步骤，并将设计生成的数据文件添加并保存在了纬 地的项目管理器中，则用户在纬地系统中打开该项目， 就直接可以进行路基设计表的输出了。
（二）纵断面设计
项目分段第五步：引导用户进行路基两侧边沟型式及典型尺寸设 置 项目分段第六步：引导用户进行路基两侧排水沟型式及典型尺寸 设置。 项目分段第七步：提示用户选择确定项目分段1的路基设计所采用 的超高类型、超高旋转方式及渐变方式、曲线加宽的类别、位置 以及加宽渐变方式等。
（二）纵断面设计
（一）平面设计
点击“数据”菜单下的“平面数据导入/导出”命令，系统弹出 “平面数据导入/导出”对话框。
根据对话框的提 示，可逐项填入 外业平面设计的 各项数据。
（一）平面设计
（2）主线平面设计 启动纬地系统的“设计”菜单下的“主线平面设计” 命令，系统弹出如图所示“主线平面设计”对话框。
（一）平面设计
二、纬地软件路面设计步骤
1. 项目——新建项目（或打开项目） 2. 主线平面设计 3. 完成设计向导 4. 建立新数模，进行纵、横断面插值 5. 纵断面设计 6. 桥、遂、涵洞等的输入（如果有的话） 7. 路基设计计算
平面设计 纵断面设计
二、纬地软件路面设计步骤
改扩建初步设计图附图及图纸深度要求
目录第一篇总体设计 (1)1 项目地理位置图 (1)2 路线平、纵面缩图 (1)3 总体设计图 (1)3.1 路线方案比较图 (1)3.2 公路平面总体设计图 (1)3.3 公路标准横断面图 (2)3.4 运行速度曲线图 (2)3.5 公路分期修建方案设计图 (2)第二篇路线 (2)1 路线平面图 (2)2 路线纵断面图 (3)3 公路用地图 (3)4 工程地质平面图 (3)5 工程地质纵断面图 (4)6 安全设施 (4)6.1 区域路网交通标志布置图 (4)6.2 标志平面布置图 (4)6.3 安全设施一般构造设计图 (4)第三篇路基、路面 (4)1 路基标准横断面图 (4)2 一般路基设计图 (5)3 高填深挖路基设计图 (5)4 低填浅挖路基处理设计图 (5)5 桥头路基处理设计图 (5)6 陡坡路堤或填挖交界处理设计图 (6)7 特殊路基设计图 (6)8 取土坑（场）、弃土堆（场）设计图 (6)9 路基防护工程设计方案比较图 (6)10 路基防护工程设计图 (6)11 路面结构设计图 (7)12 路基、路面排水工程设计图 (7)13 新旧路基衔接工程设计图 (7)第四篇桥梁、涵洞 (7)1 沿线水系分布示意图 (7)2 特大、大、中桥设计图 (7)2.1 桥位平面图 (7)2.2 桥位工程地质平面图 (8)2.3 桥位工程地质纵断面图 (8)2.4 桥型总体布置图 (8)2.5 桥梁一般构造图 (8)2.6 主要结构构造图 (8)2.7 典型小桥布置图 (8)2.8 典型涵洞设计图 (9)3 桥梁加宽设计 (9)3.1 桥梁连接、加宽构造图（常规结构） (9)3.1.1 一般构造图 (9)3.1.2 主要构造图 (9)3.2 特大、大、中桥设计图 (9)3.2.1 桥位平面图 (9)3.2.2 桥型布置图 (9)3.2.3 一般构造图 (10)3.2.4 主要构造图 (10)3.3 小桥连接、加宽构造图 (10)3.4 涵洞连接、加宽构造图 (10)4 桥涵维修、加固设计图 (10)4.1 特大、大、中桥设计 (10)4.1.1 桥型布置图 (10)4.1.2 一般构造图 (10)4.1.3 主要构造图 (11)4.2 小桥加固构造图 (11)4.3 涵洞加固构造图 (11)4.4 服务区、停车区连接通道设计图 (11)第五篇隧道 (12)1 隧道主体工程设计图 (12)1.1 隧道（地质）平面图 (12)1.2 隧道（地质）纵断面图 (12)1.3 隧道建筑限界及内轮廓方案图 (12)1.4 隧道进、出口方案图 (12)1.5 隧道衬砌断面图 (12)1.6 隧道超前支护方案图 (12)1.7 特殊地质隧道支护衬砌结构方案图 (12)1.8 隧道特殊结构支护衬砌结构方案图 (12)1.9 隧道施工方案图 (12)1.10 隧道各类辅助坑道平面、纵面及支护衬砌方案图 (12)1.11 隧道不良地质处治方案图 (12)1.12 隧道弃渣场地布置图 (12)1.13 隧道施工场地布置图 (12)1.14 隧道路面工程方案图 (12)1.15 改建隧道设计图 (12)1.16 改建隧道施工方案图 (12)2 隧道机电设施图 (13)2.1 隧道通风、照明及其控制方案图 (13)2.2 通风和环境卫生检测设施方案图 (13)2.3 照明设施及洞口灯光过渡方案图 (13)2.4 供电及其保障设施方案图 (13)2.5 消防及其保障设施方案图 (13)2.6 紧急救援和疏导方案图 (13)第六篇路线交叉 (13)1 互通式立体交叉设计图 (13)1.1 互通式立体交叉交通量分布图 (13)1.2 互通式立体交叉平面图 (13)1.3 互通式立体交叉纵断面图 (14)1.5 互通式立体交叉区内路基、路面设计图 (14)1.6 主线（或被交叉道路）跨线桥推荐方案桥型布置图 (14)1.7 主线（或被交叉道路）跨线桥推荐方案一般构造图 (14)1.8 主线（或被交叉道路）跨线桥比较方案桥型布置图 (14)1.9 主线（或被交叉道路）跨线桥比较方案一般构造图 (14)1.10 匝道跨线桥推荐方案和比较方案桥型布置图及一般构造图 (15)1.11 涵洞、通道典型设计图 (15)1.12 互通式立体交叉区内其他工程一般设计图 (15)2 服务设施匝道及连接道路设计图 (15)2.1 平面图 (15)2.2 纵断面图 (15)2.3 横断面图 (15)2.4 服务设施范围内主体工程路基、路面设计图 (15)2.5 涵洞、通道典型设计图 (16)2.6 天桥设计图 (16)2.7 服务设施区内其他工程一般设计图 (16)3 分离式立体交叉设计图 (16)3.1 分离式立体交叉平面图 (16)3.2 分离式立体交叉纵断面图 (16)3.3 分离式立体交叉横断面图 (16)3.4 分离式立体交叉桥型布置图 (16)3.5 分离式立体交叉区其他工程一般设计图 (17)4 通道、天桥设计图 (17)4.1 通道一般布置图 (17)4.2 天桥一般布置图 (17)5 平面交叉设计图 (17)6 管道交叉设计图 (17)第七篇交通工程及沿线设施 (18)1 总体设计 (18)1.1 区域路网关系图 (18)1.2 交通工程及沿线设施总体布置图 (18)1.3 管理、养护及服务设施位置图 (18)2 管理养护机构 (18)2.1 管理养护机构设置方案图 (18)2.2 管理养护业务流程图 (18)3 监控设施 (18)3.1 监控外场设备布置图 (18)3.2 监控系统构成图 (18)3.3 监控系统软件流程图 (18)3.4 系统设备布置图 (18)3.5 一般构造、安装图 (19)3.6 监控外场设备供电路由图 (19)4 收费设施 (19)4.1 收费（分）中心、收费站布置及网络构成图 (19)4.2 收费系统构成图 (19)4.3 收费广场平面布置图 (19)5 通信设施 (19)5.1 通信（分）中心、无人通信站布置及网络构成图 (19)5.2 通信系统构成图 (20)6 供配电设施 (20)6.1 供电系统构成图 (20)6.2 变电所设备布置及接地系统图 (20)7 照明设施 (20)7.1 照明系统构成图 (20)8 服务设施 (20)8.1 总平面布置图 (20)9 房屋建筑 (20)9.1 各站点（除服务设施外）总平面布置图 (20)9.2 各站点建筑平、立、剖图 (20)9.3 主要建筑效果图 (20)9.4 收费天棚建筑方案 (20)9.5 收费天棚效果图 (20)第八篇环境保护与景观设计 (20)1 降噪设计图 (20)2 污水处理设计图 (21)3 取土场、弃土场处理设计图 (21)4 其他环保工程设计图 (21)5 景观设计图 (21)第九篇其他工程 (21)1 渡口码头平面布置图 (21)2 渡口码头纵断面图 (21)3 其他工程一般布置图 (21)第十篇筑路材料 (22)1 沿线筑路材料供应示意图 (22)第十一篇交通组织设计 (22)1 施工期交通组织设计图 (22)第十二篇设计概算 (22)第一篇总体设计1 项目地理位置图（示出路线在省级以上交通网络图中的位置及沿线主要城镇。
路线总体设计图及公路用地图绘制
第九章路线总体设计图及公路用地图绘制9.1路线总体设计图绘制菜单：绘图——绘制总体布置图命令：ZTT总体设计图功能用于分侧别、分段落地绘制路线总体布置图，包括绘制路基边线、示坡线、坡口坡脚线以及边沟排水沟外边缘线等。
自纬地系统V4.6版起已能够自动分跨径和角度标注桥涵构造物等。
对话框参见图9-1所示。
图9-1绘制总体图时，一般要求用户必须完成横断面设计并输出土方数据文件（程序需从中提取路基填挖方情况以及两侧坡口坡脚到中桩距离等数据）。
首先选择“绘图位置”左侧或右侧，需要时点亮“路基边线绘制”按钮，根据总体图的出图比例指定“示坡线绘制步长”。
若需要标注边沟和排水沟的排水方向，可以点亮“标注排水方向”按钮，根据需要指定“箭头长度”。
如果项目中已经输入桥梁和隧道的信息，可以选择“扣除桥梁范围图形”和“扣除隧道范围图形”。
再输入“路幅宽度变化分段区间”的起始桩号和终止桩号，点按“计算绘图”按钮，开始在当前图形窗口绘图。
注意：绘图过程中所用起讫桩号及路幅变化均使用对话框中的数据，而没有直接使用路幅宽度文件（*.wid）中的数据。
而在总体图绘制完成后，用户可使用“构造物标注”命令进行桥涵等构造物的标注。
新版软件中因为已经记录了每一断面的三维数据，所以还可以准确地在总体图中的填挖方边坡线中分层表示护坡道和多级碎落台的信息。
9.2公路用地图绘制菜单：绘图——绘制公路用地图命令：ZDT对话框如图9-2所示。
“公路用地图”功能与“路线总体图”相似，用于分侧别、分段落地绘制公路用地图（占地图），同样需在横断面设计完成并输出了土方数据文件后才可进行。
用地图中的路基边线是根据当前项目的路幅宽度文件*.wid进行绘制的。
纬地系统的土方数据文件*.TF中，同时记录了每一横断面设计完成后左右侧坡口、坡脚到中桩的距离和挡土堰外边缘（或排水沟外边缘）到中桩的距离，绘图时系统自动读出以上数据。
系统支持“桩号及宽度”、“点位坐标”等多种用地图标注方式，标注内容的“字体高度”也可由用户控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第九章路线总体设计图及公路用地图绘制
9.1路线总体设计图绘制
菜单：绘图——绘制总体布置图
命令：ZTT
总体设计图功能用于分侧别、分段落地绘制路线总体布置图，包括绘制路基边线、示坡线、坡口坡脚线以及边沟排水沟外边缘线等。
自纬地系统V4.6版起已能够自动分跨径和角度标注桥涵构造物等。
对话框参见图9-1所示。
图9-1
绘制总体图时，一般要求用户必须完成横断面设计并输出土方数据文件（程序需从中提取路基填挖方情况以及两侧坡口坡脚到中桩距离等数据）。
首先选择“绘图位置”左侧或右侧，需要时点亮“路基边线绘制”按钮，根据总体图的出图比例指定“示坡线绘制步长”。
若需要标注边沟和排水沟的排水方向，可以点亮“标注排水方向”按钮，根据需要指定“箭头长度”。
如果项目中已经输入桥梁和隧道的信息，可以选择“扣除桥梁范围图形”和“扣除隧道范围图形”。
再输入“路幅宽度变化分段区间”的起始桩号和终止桩号，点按“计算绘图”按钮，开始在当前图形窗口绘图。
注意：绘图过程中所用起讫桩号及路幅变化均使用对话框中的数据，而没有直接使用路幅宽度文件（*.wid）中的数据。
而在总体图绘制完成后，用户可使用“构造物标注”命令进行桥涵等构造物的标注。
新版软件中因为已经记录了每一断面的三维数据，所以还可以准确地在总体图中的填挖方边坡线中分层表示护坡道和多级碎落台的信息。
9.2公路用地图绘制
菜单：绘图——绘制公路用地图
命令：ZDT
对话框如图9-2所示。
“公路用地图”功能与“路线总体图”相似，用于分侧别、分段落地绘制公路用地图（占地图），同样需在横断面设计完成并输出了土方数据文件后才可进行。
用地图中的路基边线是根据当前项目的路幅宽度文件*.wid进行绘制的。
纬地系统的土方数据文件*.TF中，同时记录了每一横断面设计完成后左右侧坡口、坡脚到中桩的距离和挡土堰外边缘（或排水沟外边缘）到中桩的距离，绘图时系统自动读出以上数据。
系统支持“桩号及宽度”、“点位坐标”等多种用地图标注方式，标注内容的“字体高度”也可由用户控制。
纬地系统新版增加了对用地图中标注桩号的自动取舍功能，用户可以通过设置来控制图中标注桩号的疏密，减少用户修改工作量。
为了保证桩号取舍不影响用地图变化位置桩号的标注，系统通过以下两个给定条件采用智能搜索判断的方式对标注桩号进行取舍：
条件一、标注桩号间距：用户在标注桩号取舍间距的编辑栏输入一个间距值（单位以米计），表示小于该间距值的桩号不在图上标注。
但同时需满足条件二的取舍要求。
条件二、桩号取舍可忽略位置宽度最大误差：即图9-3中所示B1宽度，单位以米计，一般可设置1-3米。
如果图中任一桩号的B1值在用户设置的最大误差之内，则该桩号按照条件二可不标注（反之则标注该桩号），但系统还要根据条件一设置的桩号间距判断是否标注该桩号。
关于桥梁和隧道范围内用地图的绘制，用户可以定义桥梁隧道范围内用地图的生成方式，桥梁与隧道范围的用地图有三种处理方式可供选择：
①桥梁范围占地宽度=路基宽度+附加用地。
用户只需输入左右侧的附加占地宽度就可以。
②桥梁范围使用横断面占地宽度。
用户需注意生成土方文件的桥隧横断面图的正确性。
③不标绘桥梁范围。
用户可以选择不绘制隧道范围的用地图。
输入“绘图区间”的起始桩号和终止桩号，点按“计算绘图”按钮，系统根据以上设置自动在当前图形窗口绘出用地图。
图9-2 图9-3
9.3构造物标注
新版的纬地道路CAD系统中增加了构造物标注功能，可以同时在路线平面图和路线总体布置图中自动标注桥梁、涵洞、通道、天桥等构造物。
菜单：绘图——构造物标注
命令：ZTTBZ
构造物标注功能的对话框如图9-4所示，标注模式分为路线平面图和路线总体图两种。
用户可在标注内容栏指定需要标注的内容，在标注定位中指定标注的位置、字体的高度（单位为米）、桥隧的标绘宽度（单位为米）以及引线的长度（单位为字高的倍数）。
在输入标注起终点桩号后点击“标注”按钮系统开始自动标注。
在路线平面图模式下，系统自动标注大中桥梁、涵洞、通道等均以示意图的方式，而在路线总体图模式下，系统还将根据横断面的边坡情况自动分角度和跨径绘制桥梁（包括锥坡）等详细图形。
当然，在此之前用户必须先在“控制参数输入”界面中输入所有构造物的相关信息，同样在路线纵断面图以及横断面设计和土方计算等多处需要这些资料。
9.4路线透视图绘制
菜单：绘图——绘制路线透视图——设定视点
命令：Tstpo
菜单：绘图——绘制路线透视图——绘制透视图
命令：Gltst
用户需先设定透视图视点的方向（向前或向后），位置（视点位于路基的左侧，还是右侧），视点的桩号和视点距道路中心线的距离，视点距路面的高度，视线偏移的角度（单位为度，如向右偏移10°，便输入10），点击计算设定。
对话框如图9-5所示。
例如用户需要检查K10+000~K10+700之间的平纵组合，可将视点设置为K10+000向前或K10+700向后两个位置。
图9-5
纬地系统概略透视图制作与数模版中的三维公路模型制作不同，对话框如图9-6所示。
纬地系统概略透视图可以生成路基或者桥梁的三维模型，这里只需要路线的平、纵面设计原始资料（即pm和zdm两个数据文件，而后者需在数模和完整的横断面设计的基础上进行），公路的基本断面用户在对话框中直接输入，包括左右侧的中分带、行车道、硬路肩、土路肩等宽度。
选择生成路基模型或者桥梁模型、是否在CAD命令行显示绘图命令。
在制作控制中用户可以定义模型步长、中分带高度、边坡宽度和边坡高度，单位均为米。
输入需要生成的段落的起始桩号和终止桩号，对应上面的例子，用户应输入的绘图范围为：K10+000~K10+700。
点“计算生成”后系统便直接在屏幕中生成路线概略透视图。
参见本说明中附录A的图19-1所示。
屏幕中的透视图是三维的图形，要将它转化为平面图可采用如下步骤。
先使用WMFOUT命令将所有实体输出为WMF格式文件，新建一个dwg文件，再应用WMFIN命令将WMF格式文件调入即可。
