lm324产生方波经典电路

lm324产生方波经典电路
LM324是一款四路运算放大器，它可以用于产生方波的电路设计。

以下是一个使用LM324产生方波的经典电路：
1. 使用其中一路运算放大器（比如使用LM324的第一路运算放大器）进行比较：
- 将一个三角波或正弦波输入到运算放大器的正输入端（将波形信号接入运放的非反相输入端）。

- 将一个可变电阻接入运算放大器的负输入端（将负输入端接上一个可变电位器）。

- 使用负反馈连接，将该运算放大器的输出接入至其负输入端。

2. 使用确定的电阻值和电位器调整电压，这样可以根据电压是否超过比较器的参考电压来产生方波。

- 当正输入端电压超过负输入端电压，运放输出为高电平。

- 当正输入端电压低于负输入端电压，运放输出为低电平。

- 由于负输入端电压可通过改变电位器的值来控制，因此可以调整输出方波的频率和占空比。

这是一个简单的基于LM324的方波产生电路示例。

根据具体的需求和电路设计要求，可能需要进行一些调整和优化。

LM324电压比较器电路图和应用

电压比较器基本原理及设计应用本文主要介绍电压比较器基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。

电压比较器(以下简称比较器)是一种常用的集成电路。

它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。

什么是电压比较器简单地说，电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。

图1(a)是比较器，它有两个输入端：同相输入端(“+”端) 及反相输入端(“-”端)，有一个输出端Vout(输出电平信号)。

另外有电源V+及地(这是个单电源比较器)，同相端输入电压VA，反相端输入VB。

VA和VB的变化如图1(b)所示。

在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。

在这种情况下，Vout的输出如图1(c)所示：VA>VB时，Vout输出高电平(饱和输出)；VB>VA时，Vout输出低电平。

根据输出电平的高低便可知道哪个电压大。

如果把VA输入到反相端，VB输入到同相端，VA及VB的电压变化仍然如图1(b)所示，则Vout输出如图1(d)所示。

与图1(c)比较，其输出电平倒了一下。

输出电平变化与VA、VB的输入端有关。

图2(a)是双电源(正负电源)供电的比较器。

如果它的VA、VB输入电压如图1(b)那样，它的输出特性如图2(b)所示。

VB>VA时，Vout输出饱和负电压。

如果输入电压VA与某一个固定不变的电压VB相比较，如图3(a)所示。

此VB称为参考电压、基准电压或阈值电压。

如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。

比较器的工作原理比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。

由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。

LM324应用电路图

LM324系列运算放大器是价格便宜的带差动输入功能的四运算放大器。

可工作在单电源下，电压范围是3.0V-32V或+16V.LM324的特点：1.短跑保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA（LM324A）5.每封装含四个运算放大器。

6.具有内部补偿的功能。

7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能LM324引脚图（管脚图）LM324应用电路图：1.LM324电压参考电路图2.LM324多路反馈带通滤波器电路图3.LM324高阻抗差动放大器电路图4.LM324函数发生器电路图5.LM324双四级滤波器6.LM324维思电桥振荡器电路图7.LM324滞后比较器电路图恒流源运算放大器LM324的D单元构成恒流源，使用中为保证恒流源的线性度，应充分保证电阻R16与R17阻值不小于R14与R15的10倍，且R14与R15、R16与R17两两之间阻值误差要尽可能地小，只有这样才能保证锯齿波的线性度，调试时有时测得的锯齿波为下凹的，这是由于R14与R15或R16与R17两个电阻之间阻值有较大的差值造成的。

本文就高性能集成四运放LM324的参数，进行实用电路设计，论述电路原理。

LM324是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它的内部包含四组形式完全相同的运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-（-）为反相输入端,表示运放输出端Vo的信号与该输入端的位相反;Vi+（+）为同相输入端,表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

lm324放大电路

LM324放大电路什么是LM324LM324是一种低功耗、高性能四运放（放大器）集成电路，主要由四个独立运放组成。

它被广泛应用于各种电子设备中，包括信号处理、音频放大、传感器放大、滤波器和比较器等应用。

LM324的特性•低功耗：每个运放的静态电流消耗仅为0.8mA。

•输入偏置电流低：典型值为20nA。

•大增益带宽积：典型值为1MHz。

•单电源操作：电源电压范围为3V至32V。

•宽工作温度范围：-55°C至+125°C。

LM324放大电路原理lm324_circuit_diagramlm324_circuit_diagram图中显示了一个基本的LM324放大电路。

该电路包含一个单端输入放大器，其增益由电阻R1和R2决定。

运放的负反馈通过电阻R2连接到运放的直流输入端。

输入信号经过电阻R1进入非反相输入端，同时通过电容C1和电阻R1提供交流路径。

C1和R1一起形成一个高通滤波器，以阻止低频信号通过。

输出信号通过电容C2提供直流耦合，并通过电阻R4提供负载电压。

此外，电容C2还提供对地的路径，用于引入反相输入。

通过调整电阻R1和R2的比例，可以改变放大器的增益。

通常，增益由下式计算：增益（A）= 1 + (R2 / R1)使用LM324设计放大电路下面是一个简单的例子，展示如何使用LM324设计一个放大电路。

LM324放大电路电路元件：- LM324运放- 电阻R1 = 10kΩ- 电阻R2 = 100kΩ- 电容C1 = 1uF- 电容C2 = 10uF电路连接：- R1连接到非反相输入端- R2连接到反相输入端和输出端- C1连接到非反相输入端和地- C2连接到输出端和地电路图示：![lm324_circuit_design](lm324_circuit_design.png)电路功能：该电路是一个非反相放大器，其增益由R1和R2来决定。

输入信号经过C1和R1进入非反相输入端，经过放大后输出到C2并提供负载电压。

基于LM324的信号产生及测量电路设计

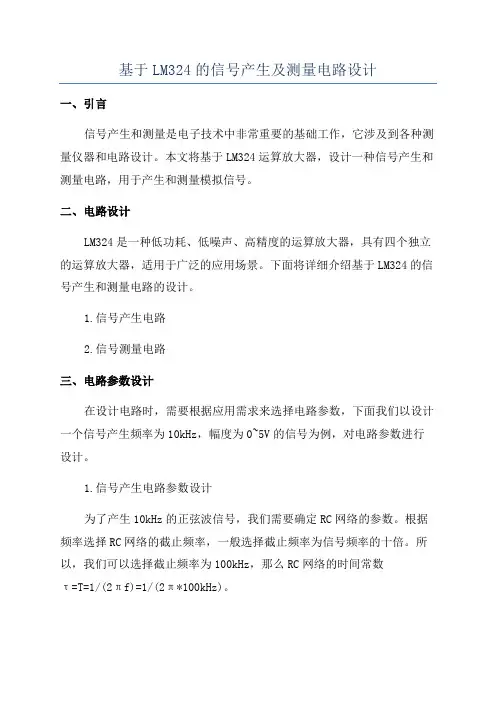

基于LM324的信号产生及测量电路设计一、引言信号产生和测量是电子技术中非常重要的基础工作，它涉及到各种测量仪器和电路设计。

本文将基于LM324运算放大器，设计一种信号产生和测量电路，用于产生和测量模拟信号。

二、电路设计LM324是一种低功耗、低噪声、高精度的运算放大器，具有四个独立的运算放大器，适用于广泛的应用场景。

下面将详细介绍基于LM324的信号产生和测量电路的设计。

1.信号产生电路2.信号测量电路三、电路参数设计在设计电路时，需要根据应用需求来选择电路参数，下面我们以设计一个信号产生频率为10kHz，幅度为0~5V的信号为例，对电路参数进行设计。

1.信号产生电路参数设计为了产生10kHz的正弦波信号，我们需要确定RC网络的参数。

根据频率选择RC网络的截止频率，一般选择截止频率为信号频率的十倍。

所以，我们可以选择截止频率为100kHz，那么RC网络的时间常数τ=T=1/(2πf)=1/(2π*100kHz)。

对于滤波器的幅度控制输入Vc的设计，我们可以选择一个可调电阻(R2)和一个固定电阻(R3)形成电压分压。

根据电路需求，我们选择Vc的范围为0~5V，那么R2和R3的比值为R2/R3=Vc_max/(Vin-Vc_max)=5V/(12V-5V)=0.6252.信号测量电路参数设计为了测量正弦波信号的频率和幅度，我们需要选择频率计和电压表的参数。

频率计的测量范围应该包含信号的频率范围，一般选择频率计的测量范围为信号频率的十倍，所以我们可以选择测量范围为100kHz。

电压表的选取应考虑到信号的最大值和分辨率，一般选择电压表的量程为信号最大值的两倍，所以我们可以选择电压表的量程为10V。

四、实验结果分析经过参数设计并实际搭建电路，我们可以测试信号的频率和幅度。

通过频率计和电压表的测量，我们可以得到信号的实际频率和幅度。

比较测量结果和设计参数，可以评估电路设计的准确性和性能。

同时，我们还可以通过改变信号源的控制电压Vc，观察信号的变化，验证电路的幅度调节功能。

LM324应用原理

LM324应用原理时间：2009-01-02 14:40:00 来源：资料室作者：电磁阀龙LM124/LM224/LM324四运算放大器芯片的中文应用资料LM124/LM224/LM324是四运放集成电路，它采用14管脚双列直插塑料（陶瓷）封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM124/LM224/LM324的引脚排列见图2。

图一图二 lm324功能引脚图图3 LM324/LM124/LM224集成电路内部电路图 1/4主要参数：极限参数：LM124为陶瓷封装由于LM124/LM224/LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

下面介绍其应用实例。

应用电路反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。

Rf如改为可变电阻,可任意调整电压放大的倍数。

图4放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值，Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。

图5电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。

四运放LM324的实用电路设计及电路原理

四运放LM324的实用电路设计及电路原理
一、实用电路设计：
1.非反向比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = Vin * (1 + R2/R1)
2.反向比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = -Vin * (R2/R1)
3.非反向加法器：
其中R1、R2、R3为反馈电阻，Vin1、Vin2为输入电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：Vout = (Vin1 * R2/R1) + (Vin2 * R3/R1)
4.双电源比例放大电路：
其中R1和R2为反馈电阻，Vin为输入电压，Vcc+和Vcc-为正负电源电压，Vout为输出电压。

根据电压分压原理和运放的虚短性质，可得到输出电压的表达式：
Vout = Vin * (1 + R2/R1)
二、电路原理：
运放单元的差分输入级由三个差动对组成，其输入电流可忽略不计。

电流源提供各级的偏置电流。

电压放大级通过一个交流耦合电容耦合到输出级。

输出级由一个放大电路组成，它负责提供电压放大和驱动负载。

在实际应用中，四运放LM324的内部结构能够提供高增益、宽输入电压范围、低输入偏置电流等特性。

同时，它还具有低功耗、高压电源抗干扰能力等优点，使得其成为众多电子设备中常用的模拟电路元件。

通过合理的电路设计和参数选择，可以实现各种功能的电路设计，满足不同应用需求。

LM324功能应用简介

LM324功能应用简介2007/09/01 14:57LM324功能应用简介您现在的位置是：主页>>>电子元器件资料>>>正文LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

LM324的引脚排列见图2。

图 1 图 2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

下面介绍其应用实例。

反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值，Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。

此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

因运放Ai输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。

LM324设计的LED电平指示器电路图

LM324设计的LED电平指示器电路图本文介绍用LM324制作的两款LED电平指示器电路。

LED电平指示器常应用于音频电路及功放电路中的输出电平指示。

LM324是四运放集成电路.１、首先介绍的LED电平指示器带有可调增益放大级，既可以接在音频功放电路的输出端，作为功放输出电平指示，也可以接在音频前置放大电路输出端（音量控制电路之前），作为前置级的电平指示器。

电路见下图电路中，由LM324运放构成一个增益可调的放大前级，可调电阻RP用来调节增益量；LED驱动电路由三极管V、电容器C3、稳压二极管VS,电阻器R1一Rn、发光二极管VLl 一VLn和二极管VD1一VDn组成。

来自功率放大器或前置放大器的音频输人信号经C2藕合加至LM324运放的5脚，经LM324和三极管放大后，从三极管的发射极输出信号电压，将VLl一V Ln逐级点亮。

音频输人信号越强，点亮发光二极管的个数也越多。

元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。

RP选用超小型电位器或立式可变电阻器。

C1-C3均选用耐压值为16V的铝电解电容器。

VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。

VU-V Ln均选用币5mm的红色高亮度发光二极管。

V选用C8050或58050、3 DG8050型硅NPN晶体管。

IC选用LM324型运算放大集成电路。

２、下面介绍的LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。

但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。

电路原理图见附图所示。

当输入音频信号电平小于0.7 V时，Nl输出高电平，将VLI点亮；当输入信号电平在0.7-1.4V之间时，N2输出高电平，一方面使V L2点亮，另一方面通过V D6使N1的反相输人端变为高电平，使N1输出低电平，VLI熄灭。

同理，若输入信号电平变高，则VL1和V L4将会分别点亮，呈移动点光式的显示。

LM324电压比较器电路图和应用

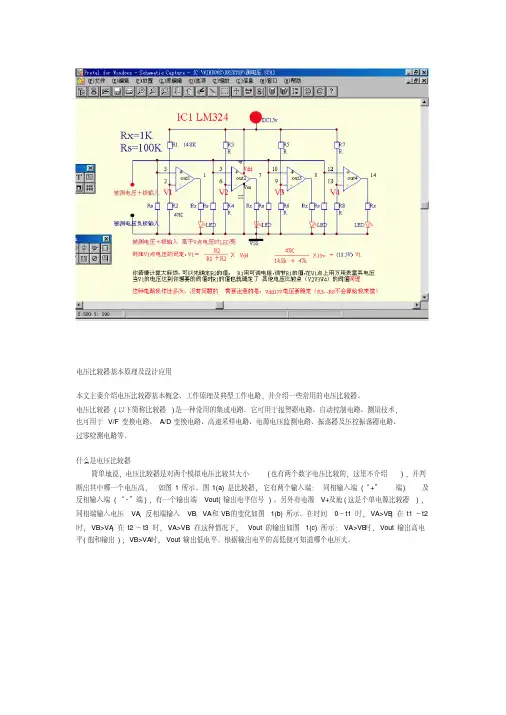

电压比较器‎基本原理及‎设计应用本文主要介‎绍电压比较‎器基本概念‎、工作原理及‎典型工作电‎路，并介绍一些‎常用的电压‎比较器。

电压比较器‎(以下简称比‎较器)是一种常用‎的集成电路‎。

它可用于报‎警器电路、自动控制电‎路、测量技术，也可用于V‎/F变换电路‎、A/D变换电路‎、高速采样电‎路、电源电压监‎测电路、振荡器及压‎控振荡器电‎路、过零检测电‎路等。

什么是电压‎比较器简单地说，电压比较器‎是对两个模‎拟电压比较‎其大小(也有两个数‎字电压比较‎的，这里不介绍‎)，并判断出其‎中哪一个电‎压高，如图1所示‎。

图1(a)是比较器，它有两个输‎入端：同相输入端‎(“+”端) 及反相输入‎端(“-”端)，有一个输出‎端Vout‎(输出电平信‎号)。

另外有电源‎V+及地(这是个单电‎源比较器)，同相端输入‎电压VA，反相端输入‎V B。

VA和VB‎的变化如图‎1(b)所示。

在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。

在这种情况‎下，Vout的‎输出如图1‎(c)所示：VA>VB时，Vout输‎出高电平(饱和输出)；VB>VA时，Vout输‎出低电平。

根据输出电‎平的高低便‎可知道哪个‎电压大。

如果把VA‎输入到反相‎端，VB输入到‎同相端，VA及VB‎的电压变化‎仍然如图1‎(b)所示，则Vout‎输出如图1‎(d)所示。

与图1(c)比较，其输出电平‎倒了一下。

输出电平变‎化与VA、VB的输入‎端有关。

图2(a)是双电源(正负电源)供电的比较‎器。

如果它的V‎A、VB输入电‎压如图1(b)那样，它的输出特‎性如图2(b)所示。

VB>VA时，Vout输‎出饱和负电‎压。

如果输入电‎压VA与某‎一个固定不‎变的电压V‎B相比较，如图3(a)所示。

此VB称为‎参考电压、基准电压或‎阈值电压。

如果这参考‎电压是0V‎(地电平)，如图3(b)所示，它一般用作‎过零检测。

lm324芯片常用电路

LM324四运放的应用LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“V o”为输出端。

LM324的引脚排列见图2。

图 1 图2由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。

下面介绍其应用实例。

●反相交流放大器电路见附图。

此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。

电路无需调试。

放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。

放大器电压放大倍数Av仅由外接电阻Ri、Rf决定：Av=-Rf/Ri。

负号表示输出信号与输入信号相位相反。

按图中所给数值，Av=-10。

此电路输入电阻为Ri。

一般情况下先取Ri与信号源内阻相等，然后根据要求的放大倍数在选定Rf。

Co和Ci为耦合电容。

●同相交流放大器见附图。

同相交流放大器的特点是输入阻抗高。

其中的R1、R2组成1/2V+分压电路，通过R3对运放进行偏置。

电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。

R4的阻值范围为几千欧姆到几十千欧姆。

●交流信号三分配放大器此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途。

而对信号源的影响极小。

lm324恒流和转灯电路原理

lm324恒流和转灯电路原理
LM324是一种常用的运算放大器，广泛应用于各种电子电路中。

在电子电路设计中，经常需要使用恒流源和转灯电路来实现一些特
定的功能。

本文将介绍LM324恒流和转灯电路的原理和应用。

首先我们来介绍LM324的基本原理。

LM324是一种四路运算放
大器，内部集成了四个独立的运算放大器。

它的输入端可以接受不
同的电压信号，并输出相应的电压信号。

在恒流和转灯电路中，
LM324可以被用来控制电流和实现灯光的转换。

恒流源电路是一种能够保持输出电流恒定的电路。

通过LM324
的运算放大器，可以实现对电流的精准控制。

恒流源电路通常用于
需要恒定电流驱动的场合，比如LED驱动、电池充电等。

通过
LM324的运算放大器，可以实现对输出电流的精确控制，从而保证
被驱动器件的工作稳定性。

转灯电路是一种能够实现对灯光的转换控制的电路。

通过
LM324的运算放大器，可以实现对灯光的亮度、闪烁等效果的控制。

转灯电路通常用于一些需要特殊灯光效果的场合，比如舞台灯光控制、汽车灯光控制等。

通过LM324的运算放大器，可以实现对灯光
的亮度、闪烁等效果的精确控制，从而实现各种灯光效果的切换和
控制。

总之，LM324恒流和转灯电路可以实现对电流和灯光的精确控制，广泛应用于各种电子电路中。

通过合理的设计和使用，可以实
现各种特定功能的电路，为电子产品的性能提升和创新提供了可能。

LM324恒流和转灯电路的原理和应用，为电子电路设计带来了新的
可能性和机遇。

LM324应用电路设计

LM324应用电路设计LM324是一款经典的四运算放大器集成电路，具有四个独立的运算放大器，可用于各种电路设计中，如比较器、滤波器、振荡器等。

在本文中，我们将介绍如何设计一个简单的LM324应用电路，以帮助读者更好地了解LM324的使用方法。

在LM324应用电路设计中，我们将设计一个基本的非反相放大器电路。

非反相放大器是最常见的运算放大器应用之一，可以将信号放大至更大的幅度，并且输出的信号与输入信号极性相同。

所需材料：1.LM324芯片x12.电阻R1（10kΩ）x13.电阻R2（100kΩ）x14.电压源x15.示波器x1电路设计：VIN--(R1)----Non-inverting Input(+)(R2)VOUTGND接着，将输入信号连接到非反相输入端（Non-inverting Input(+)），并连接一个示波器到输出端（VOUT），以便观察输出信号变化。

调整电阻R1和R2的数值，可以改变信号的放大倍数，进而调整输出信号的幅度。

电路测试：接通电源后，通过输入信号来测试电路。

输入一个正弦波信号（如1kHz频率的信号），并观察输出信号的变化。

可以通过示波器来观察信号的幅度变化，并调整电阻R1和R2的数值，以改变放大倍数。

注意事项：1.在设计LM324应用电路时，需要注意LM324的供电电压范围以及最大输出电流。

2.在连接电路时，应保证正确连接各个元件，避免发生短路或接反现象。

3.在进行信号测试时，应谨慎操作示波器，避免给设备造成损坏。

总结：通过以上介绍，我们了解了如何设计一个简单的LM324应用电路，以非反相放大器为例。

LM324作为一款经典的四运算放大器集成电路，具有广泛的应用领域，可以用于各种电路设计中。

希望通过本文的介绍，读者能更好地掌握LM324的使用方法，进一步应用于实际的电路设计中。

LM324设计的LED电平指示器电路

本文介绍用LM324制作的两款LED电平指示器电路。

LED电平指示器常应用于音频电路及功放电路中的输出电平指示。

音频输人信号越强，点亮发光二极管的个数也越多。

元器件选择R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器。

RP选用超小型电位器或立式可变电阻器。

C1-C3均选用耐压值为16V的铝电解电容器。

VD1-VDn选用1 N4148型硅开关二极管或2AP5VS选用1/2W、3.6V的硅稳压二极管。

VU-V Ln均选用币5mm的红色高亮度发光二极管。

V选用C8050或58050、3 DG8050型硅NPN晶体管。

IC选用LM324型运算放大集成电路。

２、下面介绍的LED电平指示器自身不带增益放大电路，可用于音频功放输出端的电平指示器。

但是本电平指示器有移动点光式和逐级点亮式两种显示方式可以选择。

电路原理图见附图所示。

同理，若输入信号电平变高，则VL1和V L4将会分别点亮，呈移动点光式的显示。

LM324应用电路图

LM324系列运算放大器就是价格便宜得带差动输入功能得四运算放大器。

可工作在单电源下,电压范围就是3、0V-32V或+16V、LM324得特点:1、短跑保护输出2、真差动输入级3、可单电源工作:3V-32V4、低偏置电流:最大100nA(LM324A)5、每封装含四个运算放大器。

6、具有内部补偿得功能。

7、共模范围扩展到负电源8、行业标准得引脚排列9、输入端具有静电保护功能LM324引脚图(管脚图)LM324应用电路图:1、LM324电压参考电路图2、LM324多路反馈带通滤波器电路图3、LM324高阻抗差动放大器电路图4、LM324函数发生器电路图5、LM324双四级滤波器6、LM324维思电桥振荡器电路图7、LM324滞后比较器电路图恒流源运算放大器LM324得D单元构成恒流源,使用中为保证恒流源得线性度,应充分保证电阻R16与R17阻值不小于R14与R15得10倍,且R14与R15、R16与R17两两之间阻值误差要尽可能地小,只有这样才能保证锯齿波得线性度,调试时有时测得得锯齿波为下凹得,这就是由于R14与R15或R16与R17两个电阻之间阻值有较大得差值造成得。

本文就高性能集成四运放LM324得参数,进行实用电路设计,论述电路原理。

LM324就是四运放集成电路,它采用14脚双列直插塑料封装,外形如图所示。

它得内部包含四组形式完全相同得运算放大器, 除电源共用外,四组运放相互独立。

每一组运算放大器可用图1所示得符号来表示,它有5个引出脚,其中“+”、“-”为两个信号输入端,“V+”、“V-”为正、负电源端,“Vo”为输出端。

两个信号输入端中,Vi-(-)为反相输入端,表示运放输出端Vo得信号与该输入端得位相反;Vi+(+)为同相输入端,表示运放输出端Vo得信号与该输入端得相位相同。

LM324得引脚排列见图2由于LM324四运放电路具有电源电压范围宽,静态功耗小,可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。

lm324积分电路产生三角波

lm324积分电路产生三角波
LM324是一种运算放大器，它并不直接用于产生三角波。

然而，您可以使用LM324来设计一个积分电路，该电路可以将方波输入转换为三角波输出。

要设计一个积分电路，您可以按照以下步骤进行操作：
1. 将方波输入连接到LM324的非反相输入引脚（+）上，并通过一个电阻将其与地连接。

2. 将一个电容连接到LM324的输出引脚和反相输入引脚（-）之间，并通过一个电阻将其与地连接。

3. 调整电阻和电容的数值，以确定所需的积分时间常数。

积分时间常数决定了输出波形的变化速度。

4. 通过调整反馈电阻的数值，可以控制增益和偏置。

5. 使用适当的电源电压和电源接地来供电LM324。

请注意，设计电路时需要考虑LM324的工作条件和输入/输出范围，并且还要注意避免过载和失真。

此外，为了获得更精确的三角波输出，您可能需要添加其他辅助元件或使用更复杂的电路设计。

建议在进行电路设计和实验时，参考LM324的数据手册和相关的电路设计资料，以确保正确和可靠的操作。

LM324的红外线报警电路设计及仿真

• 190•本文拟采用四通用运算放大器LM324进行电路设计，采用SD02型热释电人体红外传感器，对一定范围进行监视并报警。

本文主要介绍电路硬件工作原理、Multisim 电路仿真以及波形调试。

随着科学技术日新月异的发展，人们对生活品质的需求也逐步提高到了一定的层次，报警电路的使用也逐步进入到普通家庭当中。

本文拟设计一种简单报警电路，该报警电路可监视周边几十米范围内的人体运动或者动物运动，运用SD02型热释电人体红外传感器对经过指定范围内的人体或者动物采集电压信息，发出报警信号，为家庭安全保驾护航，可以帮助电路爱好者提高电路制作使用水平。

根据电路功能的设计要求，本电路要完成的工作主要有三项：硬件电路设计、Multisim 软件仿真，以及仿真波形的调试。

下文将对这三方面逐一进行介绍。

1 硬件工作原理1.1 核心元件LM324是四通用运算放大器，内部包含四个相互独立的运算放大器，加上共用电源和接地引脚，共14脚，采用双列直插式塑料封装。

LM324集成运算放大器的特点是具有内部频率补偿，直流电压增益较高；而且对于电源电压可选择范围较广（单电源3-32V ），比较适合家用小电路的电池供电；差摸输入输出电压范围较大，接近于电源电压。

热释电人体红外传感器是一种专门探测人体辐射的传感器，人的正常体温一般在37℃左右，当走动时可能会根据走动频率略有波动，在这个过程中，人体会发出一个特定波长的红外线，大约是10um 左右，热释电人体红外传感器就是通过探头探测到这个波长而进行工作的。

红外感应装置通过滤镜探测到人体红外波长，传感器中的热释电元件就会失去电荷平衡，释放出电荷形成电压电流，发出信号。

本电路采用得是SD02型热释电人体红外传感器。

1.2 工作原理电路工作原理图如图1所示，LM324的3脚与SD02型热释电人体红外传感器相连，作为传感器信号接收端，LM324的8脚和14脚则和LED 指示灯相连，作为报警信号输出端。

LM324应用电路设计

LM324应用电路设计LM324是一种常见的集成运算放大器，广泛应用于各种电子产品中的信号处理电路。

它是一种低功耗、高增益、大电压范围的运放，具有良好的温度稳定性和频率响应特性。

下面我将介绍一些常见的LM324应用电路设计。

1.增益放大电路LM324可以被用作一个放大器，可以将输入信号的幅值放大到所需的增益。

在这种电路中，输入信号通过一个电阻接地，输出信号通过一个电容连接到负反馈端，以实现放大功能。

通过调节反馈电阻的大小，可以改变放大倍数。

2.滤波器电路3.正弦波发生器使用LM324可以设计正弦波发生器电路，生成不同频率的正弦波信号。

这种电路主要是通过调整输入电压的频率和相位差，利用负反馈原理产生稳定的正弦波信号。

可以通过改变电阻和电容的数值，来调节输出信号的频率范围和幅值。

4.比较器电路LM324还可以用作比较器电路，用于比较两个输入信号的大小。

比较器电路一般由两个输入端和一个输出端组成。

当其中一个输入信号大于另一个输入信号时，输出高电平；反之，输出低电平。

比较器电路可以用于电压检测、开关控制等应用。

5.双电源电压跟随器在一些需要双电源供电的电路中，为了保证电路的正常工作，需要一个双电源电压跟随器来跟踪并保持双电源电压的一致性。

LM324可以被用作双电源电压跟随器的关键部分，通过连接两个OP放大器来实现。

一个OP放大器用于跟随正电源电压，另一个用于跟随负电源电压，从而实现对双电源电压的跟踪。

总结：LM324是一种功能强大的集成运算放大器，可以广泛用于各种应用电路设计中。

上述只是介绍了一些常见的应用，实际上还可以用于许多其他电路设计，如振荡器、滑动平均滤波器、功率放大器等。

根据不同的应用需求，可以调整电路参数和连接方式，在设计过程中需要仔细考虑电路稳定性、带宽、抗干扰能力等因素。
