印刷电路板PCB表面处理种类介绍

合集下载

关于PCB板表面处理,镀金和沉金工艺的区别

关于PCB板表面处理,镀金和沉金工艺的区别

关于PCB板表面处理,镀金和沉金工艺的区别
一、PCB板表面处理
PCB板的表面处理工艺包括:抗氧化,喷锡,无铅喷锡,沉金,沉锡,沉银,镀硬金,全板镀金,金手指,镍钯金OSP等。

要求主要有:成本较低,可焊性好,存储条件苛刻,时间短,环保工艺,焊接好,平整。

喷锡:喷锡板一般为多层(4-46层)高精密度PCB样板,已被国内多家大型通讯、计算机、医疗设备及航空航天企业和研究单位采用。

金手指(connecting finger)是内存条上与内存插槽之间的连接部件,所有的信号都是通过金手指进行传送的。

金手指由众多金黄色的导电触片组成,因其表面镀金而且导电触片排列如手指状,所以称为“金手指”,金手指板都需要镀金或沉金。

金手指实际上是在覆铜板上通过特殊工艺再覆上一层金,因为金的抗氧化性极强,而且传导性也很强。

不过因为金昂贵的价格,目前较多的内存都采用镀锡来代替,从上个世纪90年代开始锡材料就开始普及。

目前主板、内存和显卡等设备的“金手指”几乎都是采用的锡材料,只有部分高性能服务器/工作站的配件接触点才会继续采用镀金的做法,价格自然不菲的。

二、镀金和沉金工艺的区别
沉金采用的是化学沉积的方法,通过化学氧化还原反应的方法生成一层镀层,一般厚度较厚,是化学镍金金层沉积方法的一种,可以达到较厚的金层。

镀金采用的是电解的原理,也叫电镀方式。

其他金属表面处理也多数采用的是电镀方式。

在实际产品应用中,90%的金板是沉金板,因为镀金板焊接性差是他的致命缺点,也是导致很多公司放弃镀金工艺的直接原因!
沉金工艺在印制线路表面上沉积颜色稳定,光亮度好,镀层平整,可焊性良好的镍金镀层。

PCB各种表面处理介绍

PCB各种表面处理介绍

浸鍍錫之熱力學
浸鍍錫之反應機制
浸鍍錫流程
儲存環境: 化錫成品(真空包裝後): 存放溫度:25℃(50~60RH%)---存放期限:6個月。 化錫成品(成品現場置放): 存放溫度:25℃(50~60RH%)---存放期限1天內(1天內需完成真 空包裝作業);化錫板於客戶端上件作業時,需在24小時內完 成(雙面作業)。 化錫成品(客戶端包裝拆開後): 存放溫度:25℃(50~60RH%)---存放期限:24小時內。
建議事項: A.化錫板建議於板廠交貨後3個月內,完成打件動作,若存放
條件優良,可保存至6個月。(可烘烤 但溫度需小於110℃ 時間:1小時內) B.化錫板若產生氧化異常,可進行重工。 C.板子存放時間超過6個月,建議報廢處理。
1-4化鎳浸金(Electroless Nickel Immersion Gold, ENIG)
浸鍍金之反應機構
化學鎳溶液的成分及其作用
儲存環境: 化金成品(真空包裝後): 存放溫度:23~25℃(50~60RH%)---存放期限:6個月。 化金成品(成品現場置放): 存放溫度:23~25℃(50~60RH%)---存放期限2天內(2天內需完 成真空包裝作業);化金板於客戶端上件作業時,需在24小時 內完成(雙面作業)。 化金成品(客戶端包裝拆開後): 存放溫度:23~25℃(50~60RH%)---存放期限:2天內。
建議事項: A.化金板建議於板廠交貨後3個月內,完成打件動作,若存放
條件優良,可保存至6個月(擺放超過3個月需烘烤)。 B.化金板若產生氧化異常,可進行重工。 C.板子存放時間超過6個月,需先進行烘烤後,再取幾片空板過
IR-Reflow,若無爆板異常,其餘板子才可正常上件。
二. 各種表面處理之優缺點比較:

PCB各类表面处理方式性能比较--线路板销售人员必备

PCB各类表面处理方式性能比较--线路板销售人员必备

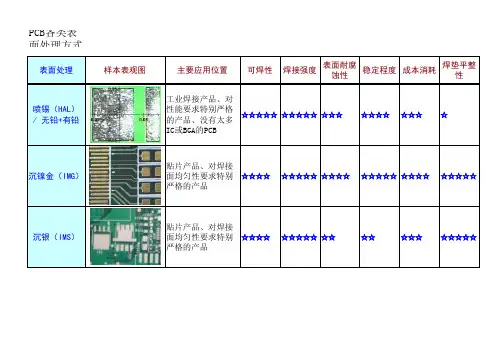

PCB各类表面处理方式性能比较
表面处理样本表观图主要应用位置可焊性焊接强度表面耐腐
蚀性
稳定程度成本消耗
焊垫平整

喷锡(HAL)/ 无铅+有铅工业焊接产品、对
性能要求特别严格
的产品、没有太多
IC或BGA的PCB
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
沉镍金(IMG)贴片产品、对焊接
面均匀性要求特别
严格的产品
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
沉银(IMS)贴片产品、对焊接
面均匀性要求特别
严格的产品
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
沉锡(IMT)贴片产品、对焊接
面均匀性和焊接效
果都要求特别严格
的产品
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
电镀镍金(Au&Ni Plating)贴片产品、对焊接
面均匀性要求特别
严格的产品
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
抗氧化膜(OSP)/OSP+
金手指贴片产品、对焊接
面均匀性要求特别
严格的产品
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
电镀银(SP)通讯设备☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
电镀锡(TP)通讯设备☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆镀金手指(GF)插拔连接器不参与焊接不参与焊接☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆/
电镀厚金(ATP)通讯设备,信号传
输器
☆☆☆☆
Bonding/
信号传输
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
备注:星级越多表示比重越大或性能越高。

线路板表面处理工艺

线路板表面处理工艺

线路板表面处理工艺主要有以下几种:
1. 喷锡:一种常用的工艺,可在线路板表面涂覆熔融锡铅焊料,然后用加热的压缩空气吹平,形成一层既抗铜氧化又可提供良好的可焊性的涂覆层。

该工艺尤其适合于尺寸较大的元件和间距较大的导线,价格较低,焊接性能佳。

然而,对于密度较高的PCB,喷锡工艺可能会影响其平坦性。

此外,这种工艺不适合焊接细间隙引脚以及过小的元器件,因为喷锡板的表面平整度较差,在PCB加工中容易产生锡珠,可能导致细间隙引脚元器件短路。

2. 沉金:在化学镀镍之后,在表面电镀一层金,形成金属保护层。

这种方法适用于SMT贴片焊接,具有良好的耐腐蚀性、平整度高等优点。

3. 硬金板:在铜导线和焊盘上化学电镀一层镍,然后在表面电镀一层金,形成金属保护层。

这种方法适用于插件焊接,具有良好的耐磨损性、导电性能好等优点。

4. 焊接阻焊:将线路板放入液态焊料(包括铅和锡)的沉积槽中,形成一层导电阻焊层。

这种方法适用于一些低成本的电子产品,但是容易产生杂散颗粒,对产品的可靠性有一定影响。

由于环保要求的增加,无铅焊接阻焊已逐渐取代传统的焊接阻焊工艺。

5. 电镀锡:将线路板放入电解槽中,在表面沉积一层薄薄的锡层。

6. 化学沉金(ENIG):将线路板浸泡在化学药液中,先进行化学镀镍,然后在表面电镀一层金,形成金属保护层。

此外,还有一些其他的特殊应用场合的表面处理工艺。

请注意,这
些处理方式并非互斥的,可以根据实际需求选择或结合使用以达到最佳效果。

PCB表面处理分类及特点教学教材

PCB表面处理分类及特点教学教材

特性項目 噴錫 化學鎳金 有機保焊劑 化學浸錫 化學銀
表面平整性 差




顏色
亮灰色 金色
銅色
銀色 銀色
設備
垂直/水平 垂直
水平
水平 水平
儲齡
1年
1年
3/ 6 個月 3/ 6 個月 6 個月
皮膜厚度 40~1000μin Ni 120~250μin 8~20μin 40~60μin 6~25μin
能比照O.S.P.在打開包裝後24小
時焊接完畢(最長也須在3天內完
成)以避免因水氣問題要Baking時
又被上述條件限制而進退兩難.
• 包裝材料不得含酸及硫化物.
PCB表面處理優缺點比較
處理 浸錫
優點
(a)平整度佳適合SMT裝配 作業
(b)可作無鉛製程
缺點
(a)焊錫強度比浸銀還差 (b)本為無鉛製程明天之星, 但因儲存
電鍍定義
镀镍
鎳鍍層之光澤性及平整性等性質,主要是靠鎳添加劑。 一般鍍鎳添加劑可分為光澤劑 (BRIGHTENER)、柔軟 劑 (CARRIER) 及濕潤劑 (WETTING)。添加的頻率及液 量則視底材的粗糙、所需的厚度、以及要求的光澤度和 平整性而定。鍍液應定期分析並補充,時時維持鍍液中 各成份之有效濃度,才能保持鍍層之品質。
PCB表面處理優缺點比較
經拉力試驗所得知強度比較表
處理Finish
拉力Min ℓbs
拉力 Avg ℓbs
拉力Max ℓbs
保焊劑OSP 384
395
404
噴錫HASL
376
396
410
浸銀Ag
373
389
401

pcb几种常见表面涂覆简介.ppt

pcb几种常见表面涂覆简介.ppt
4、 后处理:目的是将碳化的助焊剂或锡粉等洗掉,常用 流程为:软毛磨刷——水洗——热水洗——水洗——风 干——烘干;
B、化学Ni/Au制程
1、设备:在化学Ni/Au前,需将PCB板磨板,去除 表面的脏物,此设备为水平线,而化Ni/Au设备则 为垂直线,吊车由程序控制,实现自动生产。
2、化学Ni/Au工艺较为复杂,其流程为:酸性除 油—水洗—微蚀—水洗—酸洗—水洗—预浸—活 化—水洗—后浸—化Ni—水洗—化Au—水洗—抗 氧化—水洗;
C、化学制板
1、设备:因化学Ni/Au一样,垂直式设备,吊 车由程序控制,实现自动生产。
2、工艺流程较化学Ni/Au简单,常用工艺为除 油—水洗—微蚀—水洗—预浸—沉锡—水洗。
3、简单原理:Sn+2+Cu—Sn+Cu+2 ,EΦ=0.48V,由于EΦ ﹤0,显示反应不能左右进行,药 水商在Sn缸溶液中加入专用络合剂,使Cu2+络 合后形成化合物沉淀,而减少自由态Cu2+的存在, 促进反应向右进行,同时降低反应所需的能量, 常用的锡后厚度﹤1.0um。
D、OSP(Oragnic Solderability
Preservative)
1、设备:常用水平线 2、工艺流程:除油—水洗—微蚀—水 洗—OSP处理—风干—干燥; 3、简单原理:与表面金属铜产生络合反 应,形成有机物—金属键层—其厚度为 0.15um左右,再在该层上沉积一层有机膜, 其总的厚度为0.3~ 0.5um.
二、各表面处理制程特性比较:
三、各处理制程简介
A:喷锡制程
1、 设备:其前、后处理常用的水平线比较简单,喷锡机 多为垂直式;
2、 工艺:前处理的作用是露出新鲜的铜面,且粗化铜面, 常用流程为:微蚀——水洗——酸洗——水洗——吹干— —涂覆助焊剂。

PCB板表面处理

PCB板表面处理

深圳市嘉立创科技发展有限公司/gbPCB电路板的表面处理简介PCB板表面处理一般分为几种,现进行简单介绍。

★从表面处理工艺分类1)喷锡喷锡是电路板行内最常见的表面处理工艺,它具有良好的可焊接性,可用于大部分电子产品。

喷锡板对其他表面处理来说,它成本低、可焊接性好的优点;其不足之处是表面没有沉金平整,特别是大面积开窗的时候,更容易出现锡不平整的现象。

2)沉锡沉锡跟喷锡的不同点在于它的平整度好,但不足之处是极容易氧化发黑。

3)沉金只要是“沉”其平整度都比“喷”的工艺要好。

沉金是无铅的,沉金一般用于金手指、按键板,因为金的电阻小,所以接触性的必须要用到金,如手机的按键板灯。

沉金是软金,对于经常要插拔的要用镀金。

4)镀金在沉金中已经提到镀金,镀金有个致命的不足时其焊接性差,但其硬度比沉金好。

我公司不做镀金工艺。

5)osp一直认为它没有什么好处,它主要靠药水与焊接铜皮之间的反应产生可焊接性,唯一的好处是生产快,成本低;但是因其可焊接性差、容易氧化,电路板行内一般用得比较少。

总结:如果对于平整度有要求,如对频率有要求的阻抗电路板(如微带线)尽量用沉金工艺;如果不是金手指、邦定位、按键位,那么尽量采用喷锡工艺!当然除以上几种工艺外,还有表面印碳油、沉银、表面过松香、镀镍等不常用工艺,在此不做一一做介绍,如果有特殊需求需做进一步了解的,可到百度做进一步了解!★从电路板的环保上分类1)有铅表面工艺有铅喷锡,该工艺对板材没有特殊要求。

2)无铅表面工艺无铅喷锡、沉金都是无铅工艺,该工艺对板材没有特殊要求。

3)Rohs欧盟Rohs指令,是无铅中要求苛刻的一种工艺。

该工艺对板材有严格的要求,需要用无卤素板材。

因此在找厂家下订单时,如果有Rohs要求,请一定要指明,否则厂家一般都认为是第二种常规的无铅工艺。

QQ 459582495GB。

无铅印刷电路板(PCB)铜箔表面处理方式

无铅印刷电路板(PCB)铜箔表面处理方式

【1】有机保焊膜(OSP):OSP是Organic Solderability Preservatives的简称,中译为有机保焊膜,又称护铜剂,英文亦称之Preflux。

膜厚:0.2-0.5um【2】无铅喷锡(Lead Free HASL):【3】化学镍金(ENIG):Chemistry Nickel Gold,又称沉镍金。

是通过化学反应在铜的表面先镀上一层镍和磷的化合物,然后再通过置换反应在镍的表面镀上一层黄金。

【4】化学沉银(immersion silver):【5】化学沉锡(immersion tin)【6】电镀金(Electrolytic gold)化学镀锡工艺是为有利于SMT与芯片封装而特别设计的在铜面上以化学方式沉积锡金属镀层,是取代Pb-Sn合金镀层制程的一种绿色环保新工艺,已广泛使用与电子产品(如线路板、电子器件)与五金件、装饰品等表面处理。

本产品为甲基磺酸体系,其工艺操作简单、化学镀锡液稳定,药水消耗量小、使用寿命长、生产成本低,加工后表面易清洗、无难闻气味,沉积的镀层结晶细致、外观银白、表面平整、可焊性高且性能优异稳定。

其工作机理是通过改变铜离子的化学电位使镀液中的亚锡离子发生化学置换反应,其实质是电化学反应。

被还原的锡金属沉积在铜基材的表面上形成锡镀层,且其浸锡镀层上吸附的金属络合物对锡离子还原为金属锡起催化作用,以使锡离子继续还原成锡,确保化学沉锡镀层之厚度为0.5~1.5μmOSP是印刷电路板(PCB)铜箔表面处理的符合RoHS指令要求的一种工艺。

OSP是Organic Solderability Preservatives的简称,中译为有机保焊膜,又称护铜剂,英文亦称之Preflux。

简单地说,OSP就是在洁净的裸铜表面上,以化学的方法长出一层有机皮膜。

这层膜具有防氧化,耐热冲击,耐湿性,用以保护铜表面于常态环境中不再继续生锈(氧化或硫化等);但在后续的焊接高温中,此种保护膜又必须很容易被助焊剂所迅速清除,如此方可使露出的干净铜表面得以在极短的时间内与熔融焊锡立即结合成为牢固的焊点。

电子厂常用的五种表面处理工艺

电子厂常用的五种表面处理工艺

电子厂常用的五种表面处理工艺电子厂作为一个高精密制造工业,需要对产品表面进行各种特殊的处理,以达到防腐、防潮、提高产品质量等目的。

以下将介绍电子厂常用的五种表面处理工艺。

一、化学镀铜技术化学镀铜是利用电化学原理,在表面涂上一层均匀的铜层。

对于电子制造行业来说,广泛应用在印刷电路板(PCB)的制造过程中。

化学镀铜越来越受到重视,因为它不仅能够提高电路板的导电性,而且还能增强电路板的抗腐蚀能力。

二、防氧化镀层技术电子元器件在使用过程中经常会出现氧化现象,导致电路不工作或者工作不稳定。

为了解决这个问题,电子厂采用防氧化镀层技术。

这种技术采用稀有金属或者其他合金材料进行表面处理,使电子元器件长时间处于无氧环境中不会氧化,从而提高了其使用寿命。

三、阳极氧化技术阳极氧化是一种将金属表面转化为表面微孔或多孔氧化膜的技术。

它广泛应用于轻工、机械、电子等领域,用于增加表面硬度、耐磨性、防腐性等方面。

该技术可以增加优质金属表面的耐磨性和硬度。

四、电镀技术电镀是在金属表面上沉积一层金属膜以改变金属表面的物理、化学性质,进而达到提高抗腐蚀能力的目的。

电子产业中使用最多的是电镀锡、电镀钴、电镀银等电镀工艺。

例如,电子印刷板通常先经过镀铜,然后再进行镀金、镀锡、镀铅等表面处理工艺。

五、热处理技术对于电子产品来说,热处理技术往往在金属模具、模具工作表面处理以及金属钎焊等工艺中广泛应用。

热处理可以改变金属材料的结晶状态,使其在工作温度范围内具有良好的力学性能、疲劳性能、耐磨性和抗腐蚀性。

总的来说,电子厂常用的五种表面处理工艺是化学镀铜、防氧化镀层技术、阳极氧化技术、电镀技术和热处理技术。

这些工艺在电子产品的制造过程中起到了关键作用,提高了产品质量,增强了产品的耐用性。

PCB表面处理工艺常见六大分类

PCB表面处理工艺常见六大分类

PCB表面处理工艺常见六大分类一、定义PCB表面处理工艺是指在PCB元器件和电气连接点上,人工形成一层与原有基体性能不同表层的工艺方法。

由于铜本身的可焊性良好,但在空气中倾向于以氧化物的形式存在,因此需要对PCB进行表面处理,避免影响PCB的可焊性与电气性能。

二、工艺分类1、热风整平热风整平HASL,又称热风焊料整平。

它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平(吹平),使其形成一层抗铜氧化且可焊性良好的涂覆层。

热风整平分为垂直式和水平式两种。

PCB进行热风整平时,要浸在熔融的焊料中,风刀在焊料凝固之前吹平液态焊料,并将铜面上焊料的弯月状最小化,阻止焊料桥接。

工艺流程:微蚀——预热——涂覆助焊剂——喷锡——清洗2、有机防氧化(OSP)OSP,又称Preflux,译为有机保焊膜、护铜剂。

OSP指的是在洁净的裸铜表面上,以化学方法长出一层具有防氧化,耐热冲击,耐湿性功效的有机皮膜,用以阻隔铜和空气,避免铜表面于常态环境中氧化或硫化。

同时OSP在后续的焊接高温中,容易被助焊剂所迅速清除,以便焊接。

工艺流程:脱脂——微蚀——酸洗——纯水清洗——有机涂覆——清洗3、化学沉镍金化学沉镍金指的是在铜表面上包裹一层电性能良好的镍金合金。

不同于OSP仅作为防锈阻隔层,化学沉镍金能在PCB长期使用过程中保证其具有良好的电性能。

另外,化学沉镍金也具有优于其它表面处理工艺的环境忍耐性。

工艺流程:脱酸洗清洁——微蚀——预浸——活化——化学镀镍——化学浸金4、化学沉银化学沉银介于OSP与化学镀镍或浸金之间,工艺较简单、快速。

其暴露于热、湿与污染的环境中,仍能保证很好的电性能及良好的可焊性。

美中不足的是,会失去光泽。

由于银层下面没有镍,因此沉银不具备化学镀镍或浸金那样好的物理强度。

5、电镀镍金电镀镍金指的是在PCB表面导体先电镀上一层镍之后,再电镀上一层金。

镀镍主要作用是防止金与铜之间发生扩散。

电镀镍金分类:(1)镀软金即纯金,表面看起来不亮,主要用于芯片封装时打金线;(2)镀硬金,表面平滑坚硬、耐磨,含有钴等元素,表面看起来较光亮。

PCB表面处理分类及特点

PCB表面处理分类及特点

PCB表面处理分类及特点1. 引言PCB(Printed Circuit Board,印刷电路板)作为电子产品中重要的组成部分,需要经过多道工序才能完成。

其中,PCB表面处理是一个关键步骤,它对于保证电路板的可靠性、耐久性以及后续元器件的焊接质量起着重要作用。

本文将介绍PCB表面处理的常见分类及各自的特点。

2. PCB表面处理分类2.1. 防氧化处理防氧化处理是为了防止PCB表面暴露在空气中导致氧化反应。

常见的防氧化处理方法有:2.1.1. 镀金处理特点: - 具有良好的导电性和焊接性。

- 防止PCB表面氧化。

- 抗腐蚀性强。

2.1.2. 镀锡处理特点: - 容易和焊脚形成良好的金属间化合物,提高焊接质量。

- 具有良好的抗氧化性。

- 防止PCB表面氧化。

2.2. 表面涂覆处理表面涂覆处理是为了提高PCB表面的耐久性和抗污染性能。

常见的表面涂覆处理方法有:2.2.1. 涂覆有机保护层特点: - 防止PCB表面被化学物质侵蚀。

- 抗潮湿性好,有利于提高电子设备的可靠性。

2.2.2. 涂覆防焊膜特点: - 防止焊接过程中焊接锡膏与PCB直接接触,减少气泡和焊点质量不良的情况。

- 提高焊接质量。

2.3. 洁净处理洁净处理是为了去除PCB表面的污染物,使其满足后续工艺要求。

常见的洁净处理方法有:2.3.1. 超声洗涤特点: - 能够清除PCB表面附着的细小杂物。

- 清洗效果好,不会对PCB表面造成损害。

2.3.2. 真空吸尘特点: - 移除表面的颗粒污染物。

- 不使用喷洒化学清洁剂。

3. 各类处理方法的适用场景3.1. 防氧化处理的适用场景•部分环境下容易造成氧化反应的PCB。

•对焊接质量和可靠性要求较高的PCB。

3.2. 表面涂覆处理的适用场景•需要提高PCB表面的耐久性和抗污染性的环境。

•需要保护PCB表面不被化学物质侵蚀的环境。

3.3. 洁净处理的适用场景•需要确保PCB表面没有细小杂物的环境。

六种常见的PCB的表面处理方式介绍

六种常见的PCB的表面处理方式介绍

六种常见的PCB的表面处理方式介绍
 PCB表面处理技术是指在PCB元器件和电气连接点上人工形成一层与基体的机械、物理和化学性能不同的表层的工艺方法。

其目的是保证PCB良好的可焊性或电气性能。

由于铜在空气中倾向于以氧化物的形式存在,严重影响PCB的可焊性和电气性能,因此需要对PCB进行表面处理。

 目前常见的表面处理方式有以下几种:
 1、热风整平
 在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整平(吹平)的工艺,使其形成一层既抗铜氧化又可提供良好的可焊性的涂覆层。

热风整平时焊料和铜在结合处形成铜锡金属化合物,其厚度大约有1~2mil;
 2、有机防氧化(OSP)
 在洁净的裸铜表面上,以化学的方法长出一层有机皮膜。

这层膜具有防氧化,耐热冲击,耐湿性,用以保护铜表面于常态环境中不再继续生锈(氧化。

PCB各类表面处理之优缺点

PCB各类表面处理之优缺点
2.打开真空包装在无酸无碱低湿度(湿度〈40% )环境下须在三天之内上线。
1.回流焊条件下(140℃-270℃,8分钟)可重复过三次
备注
此内生产管理,且效率高.
4.为环保型之生产制程,符合未来PCB发展趋势,未来将被大力推广.
5.无喷锡表面处理锡面不平,导通孔卡锡珠,孔内塞锡,锡高压扁,锡氧化等问题可提升产品良率.
6.可焊性较好
1.保存时间较短,一般为6个月.
2.焊锡性比喷锡差
3.设备成本高
1.真空包装,无酸无碱环境及常温(5℃-30℃),湿度〈60%环境下存放六个月。
7.有较好的可焊性.
8.产品本身为环保型产品
1.所使用之药液有毒副作用,不利于操作人员.
2.易发生表面氧化,色泽不均,焊锡不良等问题.
3.线路部份也会镀上镍金,造成金镍的无谓浪费.
3.此种制程主要用于要求不高之产品,属于将被淘汰制程.
1.真空包装,无酸无碱环境及常温(5℃-30℃),湿度〈60%下存放一年。
1.回流焊条件下(140℃-270℃,8分钟)可重复过三次
4.电镀金手指
1.可降低接点之接触电阻.
2.外观美观.
1.制程要求较高,条件不易控制.
2.所使用之药液有毒副作用,不利于操作人员.
3.易发生表面氧化,色泽不均,针点,凹陷,金面刮伤等问题.
1.真空包装,无酸无碱环境及常温(5℃-30℃),湿度〈60%环境下存放一年。
2.打开真空包装后在无酸无碱环境下可存放一周。
1.回流焊条件下(140℃-270℃,8分钟)可重复过三次(适用于无铅制程的ENTEK药水,一般型药水只能两次,超过两次,膜面变色)
3.化学镍金
1.镀层均一,平整,无喷锡表面处理锡面不平,导通孔卡锡珠,孔内塞锡,锡高压扁,锡氧化等问题便于SMT贴装.

PCB的表面工艺处理方式

PCB的表面工艺处理方式

PCB的表面工艺处理方式PCB的“表面”指的是PCB上为电子元器件或其他系统到PCB的电路之间提供电气连接的连接点,如焊盘或接触式连接的连接点。

裸铜本身的可焊性很好,但是暴露在空气中很容易氧化,而且容易受到污染。

这也是PCB必须要进行表面处理的原因。

一、各种表面处理方式介绍1、热风整平HASL采用热风整平(HASL, Hot-air solder leveling)表面处理技术足以满足波峰焊的工艺要求, HASL是在世界范围内主要应用的表面处理技术,但是有三个主要动力推动着电子工业不得不考虑HASL的替代技术:成本、新的工艺需求和无铅化需要。

该工艺是指在PCB最终裸露金属表面覆盖63/37的锡铅合金。

热风整平锡铅合金镀层的厚度要求为12.7um至38.1u m。

热风整平工艺对于控制其镀层的厚度和焊盘图形较为困难,不推荐使用于有细脚距元件的PCB,原因是细脚距元件(≤0.4mm)对焊盘平整度要求高;热风整平工艺的热冲击可能会导致PCB翘曲,厚度小于0.7mm的超薄PCB不推荐采用该表面处理方式。

此外,热风整平工艺使用的Sn-Pb焊料也不符合环保要求(RoHS指令)。

2、有机焊料防护(OSP)有机可焊性保护层(OSP, Organic solderability preservative)是一种有机涂层,用来防止铜在焊接以前氧化,也就是保护PCB焊盘的可焊性不受破坏。

PCB 表面用OSP处理以后,在铜的表面形成一层薄薄的有机化合物,从而保护铜不会被氧化。

在组装过程中(回流焊),OSP很容易就熔进到了焊膏或者酸性的Flux里面,同时露出活性较强的铜表面,最终在元器件和焊盘之间形成Sn/Cu金属间化合物,因此,OSP用来处理焊接表面具有非常优良的特性。

OSP不存在铅污染问题,所以环保。

平整度好尤其适合于密脚距PCB。

OSP也是目前PCB主要的表面处理方式。

OSP的局限性●由于OSP透明无色,所以检查起来比较困难,很难辨别PCB是否涂过OSP。

常见pcb表面处理工艺的特点、用途和发展趋势.doc

常见pcb表面处理工艺的特点、用途和发展趋势.doc

常见PCB表面处理工艺的特点、用途和发展趋势摘要:本文详细介绍了目前常见的五种PCB表面处理工艺(热风整平、有机涂覆、化学镀镍/浸金、浸银、浸锡)的特点、用途和未来的发展趋势。

关键词:PCB 表面处理工艺热风整平有机涂覆化学镀镍/浸金浸银浸锡一. 引言随着人类对于居住环境要求的不断提高,目前PCB生产过程中涉及到的环境问题显得尤为突出。

目前有关铅和溴的话题是最热门的;无铅化和无卤化将在很多方面影响着PCB的发展。

虽然目前来看,PCB的表面处理工艺方面的变化并不是很大,好像还是比较遥远的事情,但是应该注意到:长期的缓慢变化将会导致巨大的变化。

在环保呼声愈来愈高的情况下,PCB的表面处理工艺未来肯定会发生巨变。

二. 表面处理的目的表面处理最基本的目的是保证良好的可焊性或电性能。

由于自然界的铜在空气中倾向于以氧化物的形式存在,不大可能长期保持为原铜,因此需要对铜进行其他处理。

虽然在后续的组装中,可以采用强助焊剂除去大多数铜的氧化物,但强助焊剂本身不易去除,因此业界一般不采用强助焊剂。

三. 常见的五种表面处理工艺现在有许多PCB表面处理工艺,常见的是热风整平、有机涂覆、化学镀镍/浸金、浸银和浸锡这五种工艺,下面将逐一介绍。

1. 热风整平热风整平又名热风焊料整平,它是在PCB表面涂覆熔融锡铅焊料并用加热压缩空气整(吹)平的工艺,使其形成一层既抗铜氧化,又可提供良好的可焊性的涂覆层。

热风整平时焊料和铜在结合处形成铜锡金属间化合物。

保护铜面的焊料厚度大约有1-2mil。

PCB进行热风整平时要浸在熔融的焊料中;风刀在焊料凝固之前吹平液态的焊料;风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。

热风整平分为垂直式和水平式两种,一般认为水平式较好,主要是水平式热风整平镀层比较均匀,可实现自动化生产。

热风整平工艺的一般流程为:微蚀→预热→涂覆助焊剂→喷锡→清洗。

图1 热风整平 2. 有机涂覆有机涂覆工艺不同于其他表面处理工艺,它是在铜和空气间充当阻隔层;有机涂覆工艺简单、成本低廉,这使得它能够在业界广泛使用。

PCB几种常见表面涂覆简介

PCB几种常见表面涂覆简介

PCB几种常见表面涂覆简介1. 概述表面涂覆是电子产品制造中的一项关键工艺,主要目的是保护PCB (Printed Circuit Board,印制电路板)上的电子元器件,并提高其可靠性和耐用性。

本文将介绍几种常见的表面涂覆技术及其特点。

2. 焊膏覆盖(Solder Mask)焊膏覆盖是一种常见的表面涂覆技术,主要用于保护PCB上的焊点,并避免短路和氧化。

焊膏通常由热固性树脂制成,能够耐高温和化学腐蚀。

它具有良好的绝缘性能,并可以提高电路板的可靠性。

焊膏覆盖通常需要通过光刻和蚀刻等工艺来实现。

在光刻过程中,将焊膏覆盖在PCB表面,并使用UV曝光将焊膏暴露在需要焊接的区域。

然后,通过蚀刻去除未曝光的焊膏,只留下焊点区域。

3. 碳墨覆盖(Carbon Ink)碳墨覆盖是一种常见的表面涂覆技术,主要用于屏蔽PCB上的电磁干扰。

碳墨具有良好的导电性能和抗腐蚀性能,能够有效地吸收电磁波,减少电磁辐射对PCB的干扰。

碳墨覆盖通常采用印刷方式进行,将碳墨涂于PCB表面的特定区域。

这些区域通常是电磁敏感的部分,如射频天线,以提高PCB的抗干扰能力。

4. 封装覆盖(Coating)封装覆盖是一种常见的表面涂覆技术,主要用于保护PCB上的电子元器件免受环境的影响,如湿气、污染和机械压力。

常见的封装材料包括环氧树脂和聚脂。

封装覆盖通常使用喷涂或浸涂的方式进行。

喷涂是通过喷枪将封装材料均匀地喷在PCB表面,浸涂则是将PCB浸在封装材料中,使其充分覆盖整个PCB表面。

封装材料应当具有良好的粘附性能和耐候性,以确保其在各种环境条件下的性能稳定性。

5. 金属覆盖(Metal Plating)金属覆盖是一种常见的表面涂覆技术,主要用于提高PCB的导电性能和耐腐蚀性。

常见的金属覆盖材料包括金、银和锡等。

金属覆盖通常通过电镀工艺实现。

在电镀过程中,PCB被浸入金属溶液中,并通过电流和化学反应将金属沉积在PCB表面。

这种金属覆盖能够提供良好的导电性能,并增强PCB对环境的耐腐蚀能力。

PCB板子八种表面处理工艺介绍

PCB板子八种表面处理工艺介绍

PCB板子八种表面处理工艺介绍1.热风整平(喷锡)热风整平又名热风焊料整平(俗称喷锡),它是在PCB表面涂覆熔融锡(铅)焊料并用加热压缩空气整(吹)平的工艺,使其形成一层既抗铜氧化,又可提供良好的可焊性的涂覆层。

热风整平时焊料和铜在结合处形成铜锡金属间化合物。

PCB进行热风整平时要沉在熔融的焊料中;风刀在焊料凝固之前吹平液态的焊料;风刀能够将铜面上焊料的弯月状最小化和阻止焊料桥接。

2.有机可焊性保护剂(OSP)OSP是印刷电路板(PCB)铜箔表面处理的符合RoHS指令要求的一种工艺。

OSP是Organic Solderability Preservatives的简称,中译为有机保焊膜,又称护铜剂,英文亦称之Preflux。

简单地说,OSP就是在洁净的裸铜表面上,以化学的方法长出一层有机皮膜。

这层膜具有防氧化,耐热冲击,耐湿性,用以保护铜表面于常态环境中不再继续生锈(氧化或硫化等);但在后续的焊接高温中,此种保护膜又必须很容易被助焊剂所迅速清除,如此方可使露出的干净铜表面得以在极短的时间内与熔融焊锡立即结合成为牢固的焊点。

3.全板镀镍金板镀镍金是在PCB表面导体先镀上一层镍后再镀上一层金,镀镍主要是防止金和铜间的扩散。

现在的电镀镍金有两类:镀软金(纯金,金表面看起来不亮)和镀硬金(表面平滑和硬,耐磨,含有钴等其他元素,金表面看起来较光亮)。

软金主要用于芯片封装时打金线;硬金主要用在非焊接处的电性互连。

4.沉金沉金是在铜面上包裹一层厚厚的、电性良好的镍金合金,这可以长期保护PCB;另外它也具有其它表面处理工艺所不具备的对环境的忍耐性。

此外沉金也可以阻止铜的溶解,这将有益于无铅组装。

5.沉锡由于目前所有的焊料都是以锡为基础的,所以锡层能与任何类型的焊料相匹配。

沉锡工艺可以形成平坦的铜锡金属间化合物,这个特性使得沉锡具有和热风整平一样的好的可焊性而没有热风整平令人头痛的平坦性问题;沉锡板不可存储太久,组装时必须根据沉锡的先后顺序进行。

pcb表面处理工艺

pcb表面处理工艺

pcb表面处理工艺
PCB表面处理工艺有很多,一般有热镀锌、热浸锌、热浸锡、有机阻焊、无溶剂阻焊、湿润变黑、电镀镍、电镀金、电镀银、电镀铜、以及表面镀膜等。

1.热镀锌,是将锌粉放在PCB上,经过热处理温度达到220度时,就能在PCB表面形成一层锌层,能够有很好的抗腐蚀和电镀性能,是PCB表面处理的一种常用工艺。

2.热浸锌是将PCB置入锌液中加热锌液,使PCB表面形成一层锌层,具有一定的抗潮性和防腐蚀性能。

3.热浸锡,是将PCB放入温度达到230度的锡液中,形成一层锡层,具有良好的导电性能和耐热性,也有一定的抗潮性和耐腐蚀性能,可以用于焊接及其他电子工程。

4.有机阻焊PCB表面处理,是将有机物放在PCB上,通过加热使其中的树脂发生化学反应来形成一层保护层,具有良好的防腐蚀性能,适合一些要求高的PCB表面处理工程。

5.无溶剂阻焊,也叫固态阻焊,是将无溶剂树脂加工到PCB表面上,经过加热,使其形成一层绝缘层,具有防热变形和电磁屏蔽的功能,是一种非常受欢迎的PCB表面处理工艺。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
特色: 銀有良好導電性 銀為貴金屬擁有良好穩定性
優點: 針對高密度要求信賴度高 相容性佳 減低環境之污染
缺點: 耐酸性差 易氧化對環境要求較敏感
9
叁、印刷電路板(PCB)表面處理種類介紹(4/6)
表面化學金處理
特色:
提供平整的表面、未開封之儲存壽命佳、可多次迴 焊、良好的可憾性及減少封裝時錫橋產生
手機板大多使用化金板
優點:
針對高密度要求信賴度高
減低環境之污染
缺點:
易氧化保存不易
與錫鉛相容性差
不能重工
黑墊產生
10
叁、印刷電路板(PCB)表面處理種類介紹(5/6)
表面無鉛噴錫處理
特色: 與OSP一樣,其焊錫性佳,也同樣是各種表面處理焊 錫強度指標
優點: 安定性高 製程穩定 保存期限長
12
謝謝聆聽 敬請指教
13Leabharlann 是印刷電路板的一種表面處理。
7
叁、印刷電路板(PCB)表面處理種類介紹(2/6) 表面噴錫處理
特色:通孔零件多製作成本低 優點:
安定性高 製程穩定 保存時限長 缺點: 環保問題(含鉛) 錫面容易老化
8
叁、印刷電路板(PCB)表面處理種類介紹(3/6)
表面化學銀處理
4
貳、印刷電路板介紹(2/3)
印刷電路板並非一般終端產品,在名稱定義略為混亂。 例如:個人電腦用的母板,稱為主機板
積體電路零件裝載在電路板上,稱為IC板
在電子產品趨於多功能複雜化的前題下,積體電路元 件的接點距離隨之縮小,信號傳送的速度則相對提高,隨 之而來的是接線數量的提高、點間配線的長度局部性縮短 ,這些就需要應用高密度線路配置及微孔技術來達成目標。
CNC非接觸式二次元座標量測儀專題報告
報告日期:99/06/03
主題:印刷電路板PCB介紹
學校:朝陽科技大學 系所:工業工程與管理系 教師:王順生 老師 班級:工管3B 學生:9615020 謝冠申
1
目錄 壹、研究動機 貳、印刷電路板介紹 叁、印刷電路板(PCB)表面處理種類介紹
2
壹、研究動機
在現今生活中我們能發現電子產品已走向小而輕巧的 趨勢,為確保每項電子產品生產製程品質優良,我們必須 用檢驗來了解製程優劣。可藉由CNC非接觸式二次元座標 量測儀,探討電路板相關元件之量測及製程。
缺點: 錫面容易老化
11
叁、印刷電路板(PCB)表面處理種類介紹(6/6)
表面ENTEK處理
特色: 一般ENTEK在乾燥環境下 可耐2年,高濕耐3-6個月, 但不耐焊接高溫環境
優點: 可以重工 減低環境之污染 消除表面不均勻之錫鉛厚度
缺點: 易氧化,對環境要求較敏感 吃錫性較差
5
貳、印刷電路板介紹(3/3)
圖1 PCB板厚疊構
總厚度=PP厚度x層數+CORE厚x層數+外層銅箔厚x外層數+內層銅箔厚x內層數
6
叁、印刷電路板(PCB)表面處理種類介紹(1/6)
種類 表面噴錫處理 表面化學銀處理 表面化學金處理 表面無鉛噴錫處理 表面ENTEK處理
註: Entek稱OSP(有機保焊膜,Organic Solderability Preservative )
3
貳、印刷電路板介紹(1/3)
印刷電路板(Multilayer Printed Circuit Board)是以絕緣材 料以導體配線所形成的結構性元件。在製程最終產品時,會 安裝積體電路、電晶體、二極體、被動元件(如:電阻、電 容、連接器等)。藉著導線連通,可以形成電子訊號連結。 因此,印製電路板是一種提供元件連結的平臺,用以承接聯 繫零件的基礎。
