ADM：分插复用器

合集下载

通信传输常用术语

GSM全球移动通信系统ADM:Add/Drop Multiplexer分插复用器ATM：Asynchrous Transfer Mode 异步传送方式BS:Base Station基站BSC:Base Station Controller基站控制器CC:Coax cable 同轴电缆CDMA:Code Division Multiplex Access 码分多址\FDMA频分多址TDMA时分多址TDD:Time Division Dual 时分双工TDM:Time Division Multiplexing时分复用DSP:Digital signal Processing 数字信号处理FTTB:Fiber To The Building 光纤到大楼FTTC:Fiber To The Curb光纤到路边FTTH:Fiber To The Home 光纤到家庭ITU:International Telecommunications Union 国际电信联盟ITU-T:原名CCITT，是国际电信联盟的一个委员会OAM&P:Operation Administration, Maintenance and Provisioning运行、管理、维护和预置OAM:Operation, Administration and Maintenance操作、管理和维护OFA:Optical Fiber Amplifier 光纤放大器OHP:Overhead Processing开销处理OLT:Optical Line Terminal光纤线路终端ONU:Optical Network Unit 光纤网络单元OOF:Out Of Frame 帧失步RC:Radio Communication移动通信RSOH:Regenerator Section Ouerhead 再生段开销RSSI:Radio Signal Strength IndicatorRST:Regenerator Section Termination 再生段终端SC:Subscriber Connector (Optial Fiber Connector)用户连接器（光纤连接器）ST:Straight Tip 直通式光纤连接器SNK:Sighal To Noise Ratio 信噪比SOA:Semiconductor Optical Amplifier半导体光放大器SMS:SDH Management Sub -Network SDH管理子网TSI:Timeslot Interxhange时隙交换TSU:Time Switching Unit 时隙交换单元光纤通信常用专业术语SDH：同步数字传输体系ADM:分插复用器AON:有源光网络APON:无源光网络ASK：振幅键控ATPC:自动发信功率控制BA:光功率放大器ODM：光分用器SMF:单模光纤MMF:多模光纤LOF:帧丢失LOS：光信号丢失LOP:指针丢失MSOH:复用段开销MSP：复用段保护OFA:光纤放大器ONU:光网络单元OM:光复用TDM:时分复用OTDM：光时分复用WDM：波分复用OUT：光转换单元OXC:光交叉连接PON:无源光网络SOH:段开销（SDH帧结构中为了保证信息正常、灵活、有效地传送所必须附加的字节。

光分插复用设备(ADM)在矿山通信中的应用

光分插复用设备（ADM）在矿山通信中的应用矿山作为一个特殊而复杂的工作环境，对通信设备提出了高要求。

随着科技的不断发展，光分插复用设备（ADM）在矿山通信中的应用也逐渐成为一种重要的选择。

本文将探讨ADM在矿山通信中的应用以及它所带来的好处。

首先，我们来了解一下ADM的基本原理。

ADM是指光分插复用器，它利用光纤的高带宽特性，将多条光纤信号进行分、插和复用，使得多个不同信号可以通过一条光纤进行传输。

ADM常常被用于网络中的光纤节点，在实现光纤网络的灵活控制、优化资源利用和实现高可靠性方面发挥着重要的作用。

在矿山通信中，由于矿山地下环境的特殊性，经常会出现信号传输距离长、难以布线、信号抗干扰能力差等问题。

传统的电缆布线方式在矿山中效果受限，无法满足长距离、高带宽的需求。

而ADM则可以通过一根光纤进行分插复用，从而解决了这些问题。

ADM在矿山通信中的应用有以下几个方面。

首先，光纤传输的高带宽特性使得ADM在矿山数据传输中能够实现更大的传输容量。

这对于大规模数据传输、视频监控以及实时通信等应用非常重要。

其次，光纤传输的稳定性和抗干扰能力强，可以有效地应对矿山环境中的振动、电磁干扰等问题。

这一特性使得ADM在矿山通信中能够实现更高的可靠性和稳定性。

另外，ADM还可以实现光纤网络的灵活控制和资源利用的优化。

在矿山通信中，通信线路的改动和变化是常有的事情，传统的电缆系统需要重新布线，成本和时间都较高。

而采用ADM的光纤网络可以通过简单的分插操作实现通信线路的变动，节省了大量的成本和时间。

同时，ADM还可以根据不同的传输需求进行灵活的资源配置，提高资源利用率。

在矿山通信中使用ADM还带来了一系列的好处。

首先，由于光纤传输的高带宽特性，ADM可以实现更高的数据传输速率和更低的延迟，提升了矿山通信的效率和实时性。

其次，光纤传输的抗干扰能力强，减少了信号传输受到干扰而造成的通信中断问题，提高了通信的稳定性和可靠性。

SDH英文缩写

缩略语中文解释英文解释ADM 分插复用器Add/Drop MultiplexerAIS 告警指示信号Alarm Indication SignalAPS 自动保护倒换Automatic Protection SwitchingAU 管理单元Administration UnitAU-AIS AU告警指示信号Administrative Unit Alarm Indication SignalAUG 管理单元组Administration Unit GroupAU-LOP AU指针丢失Loss of Administrative Unit PointerAUP 管理单元指针Administration Unit PointerBBER 背景块误码比Background Block Error RatioBIP-N 比特间插奇偶校验N位码Bit Interleaved Parity N codeCMI 传号反转码Coded Mark InversionDCC 数据通信通路Data Communication ChannelDXC 数字交叉连接Digital Cross-connectECC 嵌入控制通道Embedded Control ChannelESR 误码秒比率Errored Second RatioFEBE 远端块误码Far End Block ErrorHDB3 高密度双极性码High Density Bipolar of order 3 codeHPA 高阶通道适配High order Path AdaptationHPC 高阶通道连接High order Path ConnectionHP-RDI 高阶通道接收缺陷指示High order Path - Remote Defect IndicationHP-REI 高阶通道远端错误指示High order Path - Remote Error IndicationHPT 高阶通道终端High order Path TerminationISDN 综合业务数字网Integrated Services Digital NetworkITU-T 国际电信联盟--电信标准部International Telecommunication Union - Telecommunication SectorLOP 指针丢失Loss Of PointerLPA 低阶通道适配Low order Path AdaptationLPC 低阶通道连接Low order Path ConnectionLPT 低阶通道终端Low order Path TerminationMSA 复用段适配Multiplex Section AdaptationMS-AIS 复用段告警指示信号Multiplex Section - Alarm Indication SignalMSOH 复用段开销Multiplex Section OverheadMSP 复用段保护Multiplex Section ProtectionMS-RDI 复用段远端缺陷指示Multiplex Section - Remote Defect IndicationMST 复用段终端Multiplex Section TerminationOAM 运行、管理、维护Operation, Administration and MaintenanceOHA 开销接入Overhead AccessPDH 准同步数字系列Plesiochronous Digital HierarchyPOH 通道开销Path OverheadPPI PDH物理接口PDH Physical InterfaceREG 再生器RegeneratorRDI 远端失效指示Remote Defect IndicationR-LOF 帧丢失Loss Of FrameR-LOS 信号丢失Loss Of SignalR-OOF 帧失步Out Of FrameRSOH 再生段开销Regenerator Section OverheadRST 再生段终端Regenerator Section TerminationSCC 系统通信控制System Control & CommunicationSDH 同步数字系列Synchronous Digital HierarchySEMF 同步设备管理功能Synchronous Equipment Management FunctionSES 严重误码秒Severely Errored SecondSESR 严重误码秒比率Severely Errored Second RatioSETPI 同步设备定时物理接口Synchronous Equipment Timing Physical Interface SETS 同步设备定时源Synchronous Equipment Timing SourceSOH 段开销Section OverheadSPI 同步物理接口SDH Physical InterfaceSTG 同步定时发生器Synchronous Timing GeneratorTIM 追踪识别符失配Trace Identifier MismatchTM 终端复用器Termination MultiplexerTMN 电信管理网Telecommunications Management NetworkTUG 支路单元组Tributary Unit GroupTU-LOM 支路单元复帧丢失TU-Loss Of Multi-frameTUP 支路单元指针Tributary Unit PointerUAT 不可用时间Unavailable TimeUNEQ 未装载UnequippedVC 虚容器Virtual Container。

通信专业实务(传输与接入-有线)-SDH传输网-第1节SDH的基本概念

通信专业实务（传输与接入-有线）-SDH传输网-第1节SDH的基本概念[单选题]1.()实现支路之间的交叉连接。

A.TMB.ADMC.REGD.DXC（江南博哥）正确答案：D参考解析：TM位于SDH传输网的终端(网络末端)，主要任务是将低速支路信号纳入STM-N帧结构，并经电/光转换成为STM-N光线路信号，其逆过程正好相反。

ADM位于SDH传输网的沿途，它将同步复用和数字交叉连接功能综合于一体，具有灵活地分插任意支路信号的能力。

REG的作用是将光纤长距离传输后受到较大衰减及色散畸变的光脉冲信号转换成电信号后进行放大整形、再定时，再生为规划的电脉冲信号，再调制光源变换为光脉冲信号送入光纤继续传输，以延长传输距离。

[单选题]2.SDH的复用采用()。

A.同步复用、按比特间插B.同步复用、按字节间插C.异步复用、按比特间插D.异步复用、按字节间插正确答案：B参考解析：本小题是对SDH速率体系的考查。

SDH的基本速率是155.52Mbit/s，称为STM-1，更高的速率是STM-1的N倍，表示为STM-N。

ITU-r建议中N取1、4、16和64，其速率分别为:155.52Mbits、622.08Mbit/s、2488.32Mbit/s和9953.28Mbits.更高等级的STM-N信号是将STM-1同步复用，按字节间插的结果。

[判断题]2.SDH传输网是由一些SDH的基本网络单元(NetElement,NE)组成的，在光纤上进行同步信息传输、复用、中继和交叉连接的网络。

A.正确B.错误正确答案：B参考解析：SDH传输网是由一些SDH的基本网络单元(NetElement,NE)组成的，在光纤上进行同步信息传输、复用、分插和交叉连接的网络。

[判断题]3.SDH传输网中不含交换设备,只是交换机或路由器之间的传输手段。

()A.正确B.错误正确答案：A参考解析：SDH传输网是由一些SDH的基本网络单元(NetElement,NE)组成的，在光纤上进行同步信息传输、复用、分插和交叉连接的网络。

SDH原理-答案和缩略语

附1-习题答案第一节概述1. SDH体制有完善的监控机制提高网络安全性，更重要的是，SDH的同步复用可直接从高速信号中插/分低速信号，避免了信号的层层复用/解复用，减少了信号的损伤。

第二节SDH信号的帧结构和复用步骤1. 8 ；2. 63 ；3. 1 。

第三节开销和指针1. MS-AIS、MS-RDI均有K2的b6-b8检测。

当b6-b8为111时，是MS-AIS；为110时，是MS-RDI。

2. 当收端找不到A1、A2字节（无法正确定帧），会出现ROOF告警；ROOF 告警持续一定的时间，设备进入帧丢失状态，产生R-LOF告警。

3. AU-LOP告警、AU-AIS告警。

4. B1、B2、B3、V5 。

第四节SDH设备的逻辑构成1. R--LOS或R-LOF是SK2b6-b8为111，产生MS-AIS；对端直接发来的信号中K2b6-b8本身为111，导致本端MS-AIS。

2. HP-UNEQ、HP-TIM、HP-SLM和对端发来的HP-RDI。

3. STM-N光信号——VC4电信号。

4. DXC4/1表示DXC输入信号的最高速率级别为140M/155M，最小交叉级别为VC12。

第五节SDH网络结构和网络保护机理1. TU-AIS。

2. R-LOS、R-LOF、MS-AIS、MS-EXC。

3. 2016。

第六节光接口类型和参数1. 加扰的NRZ码。

2. 表示光接口用于局内通信，信号速率155M，用G.652光纤。

第七节定时与同步1. 主从同步、伪同步。

2. 外时钟、线路时钟、支路时钟、设备内置时钟。

第八节传输性能1. 定时抖动（抖动）是指数字信号的特点时刻（例如最佳抽样时刻）相对其理想时间位置的短时间偏离。

所谓短时间偏离是指变化频率高于10Hz的相位变化。

而漂移指数字信号的特定时刻相对其理想时间位置的长时间的偏离，所谓长时间是指变化频率低于10Hz的相位变化。

附2-专用词汇及缩略语1. 为什么SDH体制适合大容量传输的情况？(1) 2M复用在VC4中的位置是第二个TUG3、第三个TUG2、第一个TU12，那么该2M的时隙序号为。

传输专业题库

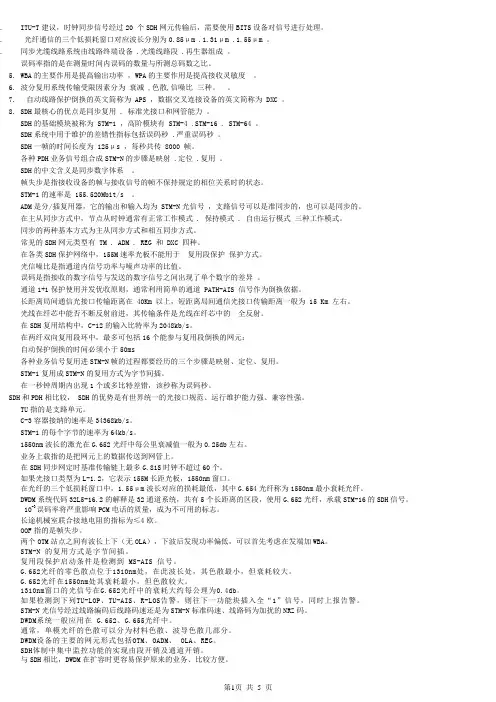

1.ITU-T建议，时钟同步信号经过20 个SDH网元传输后，需要使用BITS设备对信号进行处理。

.光纤通信的三个低损耗窗口对应波长分别为0.85μm .1.31μm .1.55μm 。

.同步光缆线路系统由线路终端设备 .光缆线路段 .再生器组成。

误码率指的是在测量时间内误码的数量与所测总码数之比。

5.WBA的主要作用是提高输出功率，WPA的主要作用是提高接收灵敏度。

6.波分复用系统传输受限因素分为衰减 ,色散,信噪比三种。

7.自动线路保护倒换的英文简称为 APS ，数据交叉连接设备的英文简称为 DXC 。

8.SDH最核心的优点是同步复用 . 标准光接口和网管能力。

SDH的基础模块被称为 STM-1 ，高阶模块有 STM-4 .STM-16 . STM-64 。

.SDH系统中用于维护的差错性指标包括误码秒 .严重误码秒。

.SDH一帧的时间长度为 125μs ，每秒共传 8000 帧。

.各种PDH业务信号组合成STM-N的步骤是映射 .定位 .复用。

.SDH的中文含义是同步数字体系。

.帧失步是指接收设备的帧与接收信号的帧不保持规定的相位关系时的状态。

.STM-1的速率是 155.520Mbit/s 。

.ADM是分/插复用器，它的输出和输入均为 STM-N光信号，支路信号可以是准同步的，也可以是同步的。

.在主从同步方式中，节点从时钟通常有正常工作模式 . 保持模式 . 自由运行模式三种工作模式。

.同步的两种基本方式为主从同步方式和相互同步方式。

.常见的SDH网元类型有 TM . ADM . REG 和 DXC 四种。

.在各类SDH保护网络中，155M速率光板不能用于复用段保护保护方式。

.光信噪比是指通道内信号功率与噪声功率的比值。

.误码是指接收的数字信号与发送的数字信号之间出现了单个数字的差异。

.通道1+1保护使用并发优收原则，通常利用简单的通道 PATH-AIS 信号作为倒换依据。

.长距离局间通信光接口传输距离在 40Km 以上，短距离局间通信光接口传输距离一般为 15 Km 左右。

光分插复用设备(ADM)在物流通信中的应用

光分插复用设备（ADM）在物流通信中的应用随着物流行业的快速发展和信息技术的不断进步，物流通信的需求也日益增加。

为了满足这一需求，光分插复用设备（ADM）作为一种重要的通信设备被广泛应用于物流通信领域。

它具备高速、可靠的传输性能，因此在物流行业中的应用具有重要的意义。

在物流通信中，ADM主要用于不同物流节点之间的光纤互联和数据传输。

它的主要功能是将一根光纤信号分拆成多根信号，并将这些信号传输到不同的物流节点上。

这样一来，不同节点之间的信息可以实现快速的传输和互联，大大提高了物流通信的效率和可靠性。

首先，ADM在物流通信中的应用有助于实现物流信息的准确、及时传递。

在大规模物流体系中，各个物流节点之间的信息需要及时交互，以保证物流信息的准确性和时效性。

ADM通过分插复用技术，能够将大量的光信号进行传输和互联，实现信息的快速传递。

这不仅可以有效减少信息传递的延迟时间，还能够防止信息传递时的丢失和干扰，确保物流信息的准确、高效传递。

其次，ADM在物流通信中的应用能够提高物流环节的安全性和可靠性。

物流通信中的信息往往具有机密性和安全性的要求，因此在信息传输过程中必须保证信息的安全和可靠。

ADM作为一种高速、高可靠性的通信设备，能够确保信息在传输过程中不受到干扰和破坏。

它具备强大的纠错和容错能力，能够自动排错和修复传输中的错误，提高物流通信系统的稳定性和可靠性。

这对于物流信息的保密性和完整性具有重要的意义。

此外，ADM在物流通信中的应用还能够提高物流系统的扩展性和灵活性。

随着物流业务的不断扩大和发展，物流通信系统的规模和容量也需要不断扩展和调整。

ADM作为一种高性能的通信设备，具备良好的系统扩展性和灵活性。

它可以根据实际需求对光纤信号进行分割和整合，实现对通信系统的动态调整和扩展。

这样一来，物流通信系统能够根据业务需求进行灵活配置，提高整个物流系统的响应速度和适应性。

总结起来，光分插复用设备（ADM）在物流通信中的应用具有重要的意义。

SDH原理与技术(烽火)(续)

（AU-3结构）
T
HOA (VC-4)
高阶组装器
U T STM-N
TTF
（AU-4/TU-3结构）
P S NY
STM-N AU-3
P S NY
S
STM-N AU-4/AU-3 类型IV VC-3互通
9
5.3 再生器
主要完成信号的再生处理，以延长传输距离。
A1A2J0B1E1F1 光/电转换提取时钟再生解扰提取开销
T
S
TTF
PSNY U T G.703（PDH） HOI
S
HPC
S
G.703 (PDH) STM-N
only
HPC SDXC类型I
12
5.5.2 SDXC类型 2（仅提供低阶VC 的交叉连接） STM-N U T TTF PSNY U T LOI G.703（PDH） S
G.703 (PDH)
U
T
直通
广播
交叉
STM-N
STM-N
上下支路
环回
1
….
2
-----
11 ...
支路
15
5.6 DXC的应用
5.6.1 作多种网的网关
长途网和中继网，中继网和用户网，PDH 和SDH 混合网。
5.6.2 电路调度
主要为临时事件迅速提供电路，故障时能提供网络的重新配置。
5.6.3 业务量的集中和疏导 5.6.4 开放宽带业务
高阶组装器
G.703
U S T
HOI S
S
P SN Y P N Q MCF F SETPI S 外同步
OHA接口
S
STM-N
SEMF SETS Y S OHA S

第五章SDH设备的逻辑组成

电气信息工程学院陈亦鲜
20/50
SDH设备的逻辑功能块
SDH设备的逻辑功能构成
MST：复用段终端功能块
MST是复用段开销的源和宿，在接收方向处理（终结）MSOH，在发方向产生MSOH。
收方向
若在C点的信号中K2为110，则判断为这是对端设备回送回来的对告信号：MS-RDI（复用段远端失效指示），表示对端设备在接收信号时出现MS-AIS、B2 误码过大等劣化告警。
MST是复用段开销的源和宿，在接收方向处理（终结）MSOH，在发方向产生MSOH。
收方向
MST提取K1、K2字节中的APS（自动保护倒换）协议送至SEMF，以便SEMF在适当的时候（例如故障时）进行复用段倒换。
若C点收到的K2字节的b6—b8连续3帧为111，则表示从C点输入的信号为全“1”信号，MST功能块产生MS-AIS（复用段告警指示）告警信号。
若连续5帧以上无法正确定位帧头，设备进入帧失步状态，RST功能块上报接收信号帧失步告警ROOF。在帧失步时，若连续两帧正确定帧则退出ROOF状态。R-OOF持续了3ms以上设备进入帧丢失状态，RST上报R-LOF（帧丢失）告警，并使C点处出现全“1”信号。
RST校验B1字节，若检测出有误码块，则本端产生 RS-BBE。
PPI：注P：D以H2M物bit/s理为例接口
OHA：开销接入功能
LPA：低阶通道适配 LPT：低阶通道终端O H A LPC：低阶通道连接
O HSMSAEE接C口TMFSF：：：消同同息步步SE通设MD设4F—信备备D1P功2时M管C能钟F理DN1源—功D3能QF接接口口
HPA：高阶通道适配 SETPI：同步设备定时物理接口

ADM

adm美国阿丹米（ADM）公司世界上最大的油籽、玉米和小麦加工企业之一，其大约2/3的收入来自对大豆、花生及其他油籽等的加工。

此外ADM还是汽车数字营销等的英文缩写。

美国阿丹米公司[1]美国阿彻丹尼尔斯米德兰公司（Archer Daniels Midland）阿丹米公司初建于1905年，是世界上最大的油籽、玉米和小麦加工企业之一，其大约2/3的收入来自对大豆、花生及其他油籽等的加工。

美国ADM公司在十九世纪中期成立，总部位于伊利诺依州迪克特市。

ADM从成立初期的单一亚麻加工为主要业务发展成为今天拥有粮食加工、贮运和全球贸易的大型国际集团。

它在大豆、玉米、小麦和可可综合加工工业方面的成就一直名列世界首位。

ADM已在全球除南极洲大陆外60多个国家建立了1100多个相关的企业或加工单位。

自公司成立以来，ADM几乎每十年就为她的农产品业务增加一种盈利中心。

例如亚麻、面粉加工、大豆加工、各种增值产品、运输业、玉米甜味剂、工业乙醇、花生加工、以及近来开发的发酵产品－氨基酸和营养保健品、功能性食品以及饲料添加剂。

ADM公司的优势是把谷物和油籽原料深加工成为用于食品业、饮料业、保健品业和畜牧饲料市场中的多种产品，然后利用自己的运输系统(13,000节铁路车箱、2,250艘驳船和1,200个货柜车)输送原料和成品至全球各地。

作为ADM十三个部门之一的生化部，成立于1989年。

此部门是ADM公司从农业深加工开发出增值产品的最好实例。

它利用ADM发酵工业的经验把现存充足的谷物原料有效地转化成高价值产品－饲料级赖氨酸和苏氨酸，同时提炼生产食品级山梨醇、柠檬酸和脂肪酸等。

ADM饲料级赖氨酸的年产量为全球单一生产工厂之冠。

生化部除在美国之外，远在英国、德国、澳大利亚、香港、新加坡、墨西哥、巴西和加拿大设有地区性销售中心。

目前在中国市场上，ADM饲料级赖氨酸和苏氨酸均已被广泛采用并得到广大用户的一致好评。

现正上市的大豆浓缩蛋白--"ADM豆奶宝"是猪、牛犊、水产、家宠动物的安全多功能性的优质饲料蛋白原料。

SDH的基本网络单元

SDH的基本网络单元
1.终端复用器（TM）
终端复用器（TM）的主要任务是将低速支路信号纳入STM-N帧结构，并经电/光转换成为STM-N光线路信号，其逆过程正好相反。

2.分插复用器（ADM）
分插复用器（ADM）位于SDH网的沿途，它将同步复用和数字交叉连接功能综合于一体，具有灵活地分插任意支路信号的能力，在网络设计上有很大灵活性。

3.再生中继器（REG）
再生中继器是光中继器，其作用是将光纤长距离传输后受到较大衰减及色散畸变的光脉冲信号转换成电信号后进行放大整形、再定时、再生为规划的电脉冲信号，再调制光源变换为光脉冲信号送入光纤继续传输，以延长传输距离。

4.数字交叉连接设备（SDXC）
简单来说数字交叉连接设备（DXC）的作用是实现支路之间的交叉连接。

SDXC设备与相应的网管系统配合，可支持如下功能：
①复用功能。

②业务汇集。

③业务疏导。

④保护倒换。

⑤网络恢复。

⑥通道监视。

⑦测试接入。

⑧广播业务。

SDH原理

4
内容提要

一、概述二、速率与帧结构三、同步复用和映射方法四、网络结构与生存性六、SDH网同步七、SDH线路系统和光接口八、SDH的新发展--MSTP
5
2.1 网络节点接口(NNI)
一个电信传输网原则上包含两种基本设备：传输设备和网络节点设备。网络节点接口(NNI)的工作定义是网络节点互连的接口。 NNI NNI NNI NNI 支路信号支路信号有线有线 TR SM SM Line Radio
J0
F1 D3 H3 K2 D6 H3 H3
D7
D10 S1
D8
D11 M1
D9
D12 E2
10
段开销的字节描述
1、定帧字节A1和A2：用于识别帧的起始位置（A1=F6H、A2=28H）。收信正常时，再生器直接转发A1、A2字节；收信故障时，再生器产生A1、
A2字节。(全透明传送)
设备搜索不到A1、A2超过625μs就出现帧失步(OOF)告警， OOF持续3ms以上将出现帧丢失(LOF)告警。
指针处理复接定位调整映射
×7
TUG-2
TU-2
VC-2 VC-12 VC-11
C-2 C-12 C-11
×3 ×4
TU-12 TU-11
管理单元
支路单元虚容器容器
19
3.2 复用单元
容器C：用来装载各种速率业务信号的信息结构。针对PDH 速率系列
规范了 C-11、C-12、C-2、C-3、C-4 五种标准容器。
4、比特间插奇偶校验 N×24 位码B2：用于复用段误码监测。告警信号是MS-BIP Error。
A1 A1 A1 A2 A2 A2 J0 B1 E1 F1 D1 D2 D3

SDH原理(华为)-第4章__SDH设备的逻辑组成

第4章 SDH设备的逻辑组成目标：了解SDH传输网的常见网元类型和基本功能。

掌握组成SDH设备的基本逻辑功能块的功能，及其监测的相应告警和性能事件。

掌握辅助功能块的功能。

了解复合功能块的功能。

掌握各功能块提供的相应告警维护信号，及其相应告警流程图。

4.1 SDH网络的常见网元SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等。

下面我们讲述SDH网中常见网元的特点和基本功能。

●TM——终端复用器终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是一个双端口器件，如图4-1所示。

STM-N＜N图4-1TM模型它的作用是将支路端口的低速信号复用到线路端口的高速信号STM-N中，或从STM-N的信号中分出低速支路信号。

请注意它的线路端口输入/输出一路STM-N信号，而支路端口却可以输出/输入多路低速支路信号。

在将低速支路信号复用进STM-N帧（将低速信号复用到线路）上时，有一个交叉的功能，例如：可将支路的一个STM-1信号复用进线路上的STM-16信号中的任意位置上，也就是指复用在1~16个STM-1的任一个位置上。

将支路的2Mbit/s 信号可复用到一个STM-1中63个VC12的任一个位置上去。

对于华为设备，TM的线路端口（光口）一般以西向端口默认表示的。

●ADM——分/插复用器分/插复用器用于SDH传输网络的转接站点处，例如链的中间结点或环上结点，是SDH网上使用最多、最重要的一种网元，它是一个三端口的器件，如图4-2所示。

STM-NM＜N140Mbit/s图4-2ADM模型ADM有两个线路端口和一个支路端口。

两个线路端口各接一侧的光缆（每侧收/发共两根光纤），为了描述方便我们将其分为西（W）向、东向（E）两个线路端口。

ADM的作用是将低速支路信号交叉复用进东或西向线路上去，或从东或西侧线路端口收的线路信号中拆分出低速支路信号。

ADM Add Drop Multiplexer 分插复用器
