液压破碎锤说明书
液压破碎锤安全技术操作规程

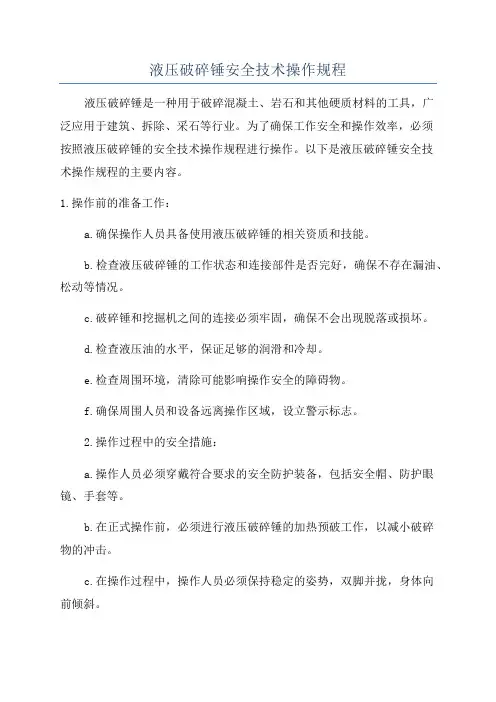

液压破碎锤安全技术操作规程液压破碎锤是一种用于破碎混凝土、岩石和其他硬质材料的工具，广泛应用于建筑、拆除、采石等行业。
为了确保工作安全和操作效率，必须按照液压破碎锤的安全技术操作规程进行操作。
以下是液压破碎锤安全技术操作规程的主要内容。
1.操作前的准备工作：a.确保操作人员具备使用液压破碎锤的相关资质和技能。
b.检查液压破碎锤的工作状态和连接部件是否完好，确保不存在漏油、松动等情况。
c.破碎锤和挖掘机之间的连接必须牢固，确保不会出现脱落或损坏。
d.检查液压油的水平，保证足够的润滑和冷却。
e.检查周围环境，清除可能影响操作安全的障碍物。
f.确保周围人员和设备远离操作区域，设立警示标志。
2.操作过程中的安全措施：a.操作人员必须穿戴符合要求的安全防护装备，包括安全帽、防护眼镜、手套等。
b.在正式操作前，必须进行液压破碎锤的加热预破工作，以减小破碎物的冲击。
c.在操作过程中，操作人员必须保持稳定的姿势，双脚并拢，身体向前倾斜。
d.操作人员必须掌握正确的操作手势和节奏，避免过度使用或过度疲劳。
e.在操作过程中，要注意破碎锤的位置和方向，确保不会对周围设备和人员造成伤害。
f.如果在操作过程中发现异常情况或异常声音，应立即停止操作并检查故障原因。
g.当液压破碎锤暂停使用时，必须将其停在安全位置，并切断液压系统的供气供油。
h.每天结束操作后，必须对液压破碎锤进行清洁和维护，确保其正常工作。
3.紧急情况下的应急措施：a.在出现液压系统泄漏、火灾、电器故障等紧急情况时，要立即停止操作，保持冷静。
b.如果液压破碎锤卡住或无法移动时，不能用脚或其他物体去击打破碎锤，应寻求专业人员的帮助。
c.在危险发生时，要及时向工地负责人或相关管理人员报告，及时采取适当的安全措施。
液压破碎锤是一种强力工具，使用不当可能会造成严重的事故。
按照液压破碎锤的安全技术操作规程进行操作，可以最大程度地保证工作安全和操作效率。
操作人员必须严格遵守相关规程，并随时注意周围的安全情况，确保自己的人身安全和设备的正常运行。
挖掘机破碎锤基础
1.4正确的使用方法
90°
1.4正确的使用方法
30S内还未破碎 时，需要从 别的地方打 击 破碎锤不能长时 间连续打击
1.4正确的使用方法
• 破碎锤置于挖掘机的臂部油缸末端进行作业 • 如果这样操作，在岩石破碎时就会对臂部油缸及相关配件 产生很强的冲击而造成损坏
1.4正确的使用方法
• 不要如下图所示用破碎锤吊挂物品进行搬运。 • 这样操作不仅容易损伤破碎锤和钎杆，还有可能引发更危 险的事故。
JCB液压破碎器-初步
JCB液压破碎器-初步
使用及维护:
1. 正确的作业方式
2. 泵流量校正 3. 液压油更换时间缩短 4. 正常保养
1.正确的作业方式
1.正确的打击方式 2.锤体的使用 3.普通破碎锤严禁水中作业 4. 正确的使用方法
1.1 严禁空打&打击时需加负荷
若想有效发挥破碎锤的功效，就应给予一定的 负荷重量，否则在运作时，活塞的冲击力将 无法充分发挥。 严禁空打，使用前须预热
2.泵流量校正-挖掘机
小挖8056的单泵流量大于破碎锤的最大流量，需要进行流量限定 方法1：限制负载压力，通过负载压力的大小来控制泵流量，对控 制阀破碎阀柱相关部分进行改进。 方法2：限制发动机转速，通过将转速来限制泵的输出流量
JZ75的单泵流量大于破碎锤的最大流量，需要进行流量限定 方法1：负载压差的控制，通过负载压差的大小来控制泵流量， JZ75有专门的附件流量控制电磁阀，可以通过此电磁阀来控制 主泵在使用附件时流量。 方法2：限制发动机转速，通过将转速来限制泵的输出流量
1.3普通破碎锤严禁水中作业
可能会损坏破碎锤 如果需要在水中破碎 ，需安装专门的 水中作业式破碎 锤
1.3普通破碎锤严禁水中作业
液压圆锥破碎机使用说明及操作注意事项
第二章 机架、支撑套及液压缸部
• • • • • • • • • • • 安装说明 在大多数情况下，这些部件都是组装完毕后才运输的。可是在极少数情况下， 由于运输条件或空间尺寸的限制，需要将其拆开运输。本章介绍了机架部零 件安装的全过程。 如果机架部或整个液压圆锥破碎机放在混凝土地基上，必须通过灌注砂浆把 机器固定在适当位置。 将机架部或整个液压圆锥破碎机安装在混凝土基础上的基本步骤如下： 1、用10mm厚的钢板割出四个大直径的垫片，将其放在四个地脚螺栓孔上。 2、在垫片上放置四个U型楔铁 3、用适当的吊具或钢丝绳穿过机架下法兰上的吊孔或吊耳中。 4、非常小心的吊起机架或液压圆锥破碎机并平稳的放在楔铁上。 5、调整机架或液压圆锥破碎机水平并紧固地脚螺栓。 6、灌注砂浆。 液压圆锥破碎机必须找准水平，否则对液压圆锥破碎机的润滑系统将有不良 影响，甚至是致命的影响。
• • • • •
• • • • •
第二章 机架、支撑套及液压缸部
• • • • • • • • • • • • • • • 机架衬套的安装 机架衬套的安装可以有两种方法，一是用千斤顶从上部将其压入（要特别注意衬套固定台阶与机架 固定槽的位置）；二是用干冰冷却的方式先将衬套冷却，然后放入机架内孔中。如果现场获取干冰 比较方便，建议采用干冰冷却的方式安装机架衬套。 待机架衬套恢复常温后（干冰冷却法安装）才能继续以下的工作。 浇注固定填料 无论用锌合金还是环氧树脂填料，都必须保证填满固定槽内间隙，待填料冷却或固化后应检查衬套 是否有松动，如果有松动必须彻底清理原填料后重新浇注。浇注合格后，要彻底清理多余的表面浮 起和粘连。 液压缸部的安装 液压缸部是提供破碎压力以及清仓行程的关键部件。安装液压缸部应按照如下步骤和要求进行： 1、将关节轴承2装在机架下侧液压缸吊耳内孔中，应注意将关节轴承装在内孔的中间位置。 2、将液压缸耳部插到机架下部吊耳之间，插入小轴。小轴最好应冷却法安装。用顶丝顶紧小轴。 注意应将顶丝顶在小轴上的环形槽内。 3、将油嘴安装在小轴上。 4、将限位螺母旋到活塞杆螺纹底部。提起液压缸使活塞杆穿过支撑套开口。 5、将关节轴承1套在活塞杆上并放在支撑套上的关节轴承支撑孔内。旋紧锁紧螺母并使限位螺母上 端面距支撑套下端面5mm。 6、穿入钢丝锁定锁紧螺母位置。 7、将蓄能器、管接头、组合密封垫与液压缸连接。 8、将液压连接软管与进出油管路连接。
单缸液压圆锥破碎机HD系列说明书
设备简介IntroductionThe company's new high-capacity HD series single-cylinder hydraulic cone crusher is widely used in construction, mining, building materials, metallurgy, water conservancy and other fields due to its high performance, high efficiency, high reliability and high cost performance. Changed the concept of fine crushing, using advanced laminating crushing technology to make the broken particles fine and uniform. High degree of automation, suitable eccentricity, through the discharge opening and automatic uniform feeding setting, the raw material is in the specially designed crushing cavity, and the layer is compressed and broken.本公司新型高产能的HD 系列单缸液压圆锥破碎机由于其高性能、高效益、可靠性强、性价比高，广泛用于建筑、矿山、建材、冶金、水利等领域。
改变了细碎破碎的概念，采用先进的层压破碎技术，使破碎颗粒细小均匀。
自动化程度高，合适的偏心距，通过排料口及自动均匀的给料设定，原料在特殊设计的破碎腔内，得到层状压缩破碎。
SINGLE CYLINDER HYDRAULIC CONE CRUSHERHD单缸液压圆锥破碎机定锥衬板破碎壁止推盘架体护板传动部摩擦盘架体护板Body PlateTcone linerBroken WallPush DiscBody guardDriveFriction disk盖帽主轴躯体防尘圈架体衬套偏心套主轴衬套柱塞Block a shot上部轴承Upper bearingsPrinciple axisBodyDust ringBody BushingEccentric sleeveSpindle BushingPlunger结构组成Structural Composition1.特殊的破碎腔型、合理的偏心量，理想的摆频及层压缩破碎带来更高的产量，更大的破碎比，更优的粒形。
挖机油锤操作手册
挖机油锤操作手册摘要：一、前言二、挖机油锤概述1.定义与作用2.工作原理三、挖机油锤的安装与拆卸1.安装2.拆卸四、挖机油锤的使用与操作1.操作前的检查2.操作步骤3.操作注意事项五、挖机油锤的维护与保养1.日常维护2.定期检查3.故障排除六、安全操作规范1.操作人员要求2.操作环境要求3.紧急情况处理正文：【前言】挖机油锤作为挖掘机的重要附件，对于提高挖掘效率、保证工程质量具有重要意义。
本文将详细介绍挖机油锤的操作、维护及安全规范等内容，以帮助用户更好地使用和维护挖机油锤。
【挖机油锤概述】二、挖机油锤概述1.定义与作用挖机油锤，又称液压锤，是一种利用液压能将能量转化为冲击能的装置。
它通过高速冲击来实现对土壤、岩石等物料的破碎、压实等作业，广泛应用于挖掘、基础建设等领域。
2.工作原理挖机油锤的工作原理主要是利用液压油的压力驱动油缸活塞产生高速冲击运动，从而带动锤头进行冲击作业。
在操作过程中，通过控制液压系统来实现油锤的上升、下降、冲击等动作。
【挖机油锤的安装与拆卸】三、挖机油锤的安装与拆卸1.安装（1）选择合适的油锤型号，确保与挖掘机型号相匹配。
（2）按照安装说明书的要求，将油锤安装在挖掘机的液压泵上。
（3）连接油路，确保油路畅通，无泄漏现象。
（4）安装完毕后，进行试运行，检查油锤的工作是否正常。
2.拆卸（1）关闭挖掘机电源，确保安全后进行拆卸。
（2）拆卸时，注意标记各部件的位置和方向，以便于安装时恢复原状。
（3）拆卸下来的部件要妥善保管，避免损坏和遗失。
【挖机油锤的使用与操作】四、挖机油锤的使用与操作1.操作前的检查（1）检查油锤的安装是否牢固，油路是否畅通。
（2）检查操作手柄、电磁阀等控制元件是否正常。
（3）检查锤头、衬套等易损件是否磨损、损坏。
2.操作步骤（1）启动挖掘机，将液压油压至规定压力。
（2）将操作手柄扳至“上升”位置，使油锤上升至最高点。
（3）将操作手柄扳至“冲击”位置，进行冲击作业。
水山机械SB系列说明书
4
水山机械（青岛）有限公司
警告
水山液压破碎锤
●在本安全指导书中说明的安全标签，如果没保存在指定位置时，请不要开始操 作。所有安全标签是为了保障所有作业按照合理的方法进行的标识，所以，应 该定期检查。如果发现不合理，请立即更换。需要更换的标签，可通过水山经 销商购买。
●本安全及操作说明书应该放置在离破碎锤及主机最容易找到及最近的地方。操 作人员及管理人员应该定期阅读及充分理解其内容。
称。
●因破碎锤动作或操作中的弹出物或破碎飞溅物等，有可能造成伤害，请操作人员认真观察现场周边，如果在
操作现场中有人员或其它对象时，请不要操作破碎锤或主机。
●操作人员在操作前一定要认真掌握装备的工作能力、作业范围及性能。
●为了更加安全地操作设备，请定期接受安全教育。
●在操作破碎锤或主机前，请认真了解及掌握操作方法，否则不要开始操作。
1） 超出本说明书所记载的正常使用范围造成的故障及破损。
2） 正常使用中需要定期更换的部件或损耗件，如；（过滤器类、灯泡类、保险丝、油类等）。
3） 未实施操作说明书中明确表示的预防维护及检查（每日检查及定期检查）或被认定为因用户的失
误发生的故障。
4） 被认定为因未采用本公司原装产品而发生的故障。
5） 未获得本公司事前批准，私自变更、改造装备的一部分或全部而造成的故障。
●本安全指导书及使用说明书是关于液压破碎锤方面的安全及操作关系、一般检查事项及维护管理方面，并不
是拆/组装或修理、安装方面的内容。
●尚未认真阅读本操作说明书及完全理解前，请不要开始操作破碎锤。
●在本安全指导书中无法预测破碎锤在工作、检查、维护、修理时可能发生的所有潜在危险情况及环境，所以
挖掘机液压破碎锤安全技术操作规程（3篇）
挖掘机液压破碎锤安全技术操作规程挖掘机液压破碎锤是一种重型工程机械设备，在建筑工地和矿山作业中广泛使用。
为了确保挖掘机液压破碎锤的安全使用，需要严格遵守相关操作规程。
下面是挖掘机液压破碎锤的安全技术操作规程，总结了破碎锤的安全使用要点和注意事项。
一、挖掘机液压破碎锤的基本原理和结构挖掘机液压破碎锤是一种利用液压力作用下的高速冲击装置，以冲击力将岩石、混凝土等堆料破碎为较小颗粒的设备。
其主要组成包括破碎锤本体、油缸、衬套、衬套卡箍、筒体、齿板等。
二、挖掘机液压破碎锤的安全使用要点：1. 操作前检查：在使用挖掘机液压破碎锤之前，需要对其进行全面检查，包括破碎锤的外观是否完好、连接部件是否牢固等。
并检查液压系统是否正常运行，液压油是否充足。
2. 操作人员要求：只有接受过培训并熟练掌握挖掘机液压破碎锤操作技术的人员，才能进行相关作业。
操作人员必须佩戴安全帽、防护面罩等防护装备，并保持良好的工作状态。
3. 挖掘机选择：挖掘机和液压破碎锤的匹配应根据挖掘机的工作量、破碎要求等因素进行选择。
挖掘机应具备足够的重量和稳定性，才能确保液压破碎锤的正常使用。
4. 操作环境准备：在进行液压破碎锤作业之前，需要对作业环境进行清理和拓宽，确保周围无障碍物。
同时，应落实好安全隔离措施，防止人员进入作业区域。
5. 操作技巧：挖掘机液压破碎锤操作时，应根据具体的破碎物料和作业要求选择适当的工作模式和工作频率。
在操作过程中，需要根据破碎锤冲击力的大小对冲击力进行调整和控制。
6. 避免超负荷使用：在使用挖掘机液压破碎锤时，应避免超负荷使用，以避免破碎锤发生损坏或事故发生。
当挖掘机和液压破碎锤的工作效率不匹配时，应适时停止工作，进行调整。
7. 定期维护和检查：挖掘机液压破碎锤需要定期进行维护保养和检查。
包括液压油更换、紧固件检查、润滑部件润滑等。
若发现问题应及时进行修复或更换。
8. 停机操作：在停机时，应将挖掘机液压破碎锤停止工作，并将发动机熄火。
液压破碎锤操作规程
液压破碎锤安全操作规程为了进一步管理好分公司液压破碎锤，保证施工安全高效，提高工作效率，特制定本操作规程。
第一章保养由于破碎锤的工作条件十分恶劣，正确的保养可减少机器发生故障延长机器的使用寿命，除对主机进行正确保养外还应注意以下几点：第一条外观检查。
检查有关螺栓是否松动；各连接销轴是否过度磨损：检查钎杆与其衬套的间隙是否正常破碎锤和管路有无漏油。
第二条润滑。
对工作装置的润滑点在作业前及每次连续作业2日后应对其润滑点进行润滑。
第三条液压油的更换及检查。
使用破碎锤的工程机械液压油工作时间为600小时更换，同时检查液压油的温度在800℃以下。
液压油的选择决定了液压破碎锤的效率。
夏季推荐使用抗磨68#液压油冬季推荐使用抗磨46#液压油。
根据设备具体的工作环境，请酌情选用液压油。
使用受污染的液压油将导致破碎锤及工程机械主体发生故障并损及配件，故请特别注意液压油的油脂。
第二章使用正确操作可提高破碎锤的工作效率，并可延长破碎锤的使用寿命。
操作注意事项有以下几点：第一条每次使用之前，先检查破碎锤的高低压油管有无漏油以及松动现象。
并且应随时检查其他地方是否漏油以免因振动造成油管脱落，从而发生故障。
第二条破碎锤作业时钎杆应始终与石块表面保持垂直状态，并使钎杆压实，破碎后应立即停止破碎，以防止空打。
若持续漫无目的的冲击会造成破碎锤的前体受损及主体螺栓松动严重时可伤及主机本身。
第三条进行破碎作业时勿摇晃钎杆使用，否则螺栓与钎杆均有断裂的可能。
第四条严禁破碎锤在水中或泥泞中作业。
除钎杆外破碎锤前护套以上均不能漫在水或泥泞中。
第五条当破碎物为较大硬物（石块）时，请选择从边缘处进行破碎作业，不论再大及再硬的石块选择从边缘开始打击通常是较可行的方式，并且同一定点连续打击一分钟以上而未能击碎时。
请改变打击的选定点再行尝试。
第六条当工程机械油缸全伸或全缩进行打击作业时将会使打击震动回震至油缸体身导致工程机械的损坏。
第七条工作时勿以侧板作为推动重物的面因此将会造成侧板螺栓、钎杆损坏，并会损伤破碎锤，甚至会使吊臂断裂。
液压破碎锤安全技术操作规程
液压破碎锤安全技术操作规程液压破碎锤是一种用于拆除建筑物或打击岩石等工作的高效工具。
然而，这项工作也存在着危险，如不正确使用破碎锤，可能会引起伤害或损坏设备。
因此，正确的操作规程是非常必要的，下文将详细介绍液压破碎锤安全技术操作规程。
1. 设备检查：在使用液压破碎锤之前，必须对设备进行全面检查，并确保所有配件都处于正常工作状态。
包括液压油、水位、管道连接等，如有发现损坏或缺失的部分，应立即进行维修或更换。
2. 保持安全距离：在使用液压破碎锤前，应该保持足够远的安全距离，以确保不会损坏人员或周围的设备和构建物。
3. 保护个人：实施破碎工作时，必须佩戴适当的防护设备，如安全帽、耳塞、护目镜、手套、防护服等，以避免碎片、灰尘和噪音对人员的危害。
同时，不允许其他人员接近工作现场，以保证工作安全。
4. 破碎角度：液压破碎锤只能在正确的角度使用，以确保在攻击目标时不损坏设备。
在破碎前，确定最佳的攻角度，并始终在导轨或导向框架中进行操作。
5. 控制振动：液压破碎锤产生的振动力可能会对机器或附近的设备、人员甚至附近的建筑物造成损坏。
为此，应定期检查和维护设备以确保它的平衡，并通过附加减振器装置来控制振动。
6. 操作流程：在进行破碎操作时，必须遵循正确的操作流程，如先低速运转设备，待其稳定后再逐渐增加工作负荷，使用正常的控制器操作，避免长时间操作设备以避免过热；在操作时应注意机器的响应，一旦发现异常，必须立即停机并排除故障。
7. 负荷管理：液压破碎锤具有较高的能量输出，因此，必须严格控制操作的负荷。
逐渐增加负荷，避免一次突然过大的冲击负荷。
8. 停机程序：使用液压破碎锤时，必须严格按照停机程序进行操作，离开现场前要关闭设备并清理操作区域，以避免滞留了岩石碎片、工具、埋在地下之内，带来安全隐患。
9. 安全存储：操作结束后，将液压破碎锤安全储存在封闭的区域内，并放置在稳定的位置以避免意外倒塌或其他损坏。
在使用液压破碎锤时，正确的操作规程对确保工作的安全是至关重要的。
韩宇破碎锤说明书
配件目录韩宇液压破碎器Document No.: A099-0182 Revision Date: 2008-11-11- 2 -INSTRUCTIONS FOR USE 使用说明This parts manual describes the configuration of the part components of the product and is intended only to assistto order spare parts for maintenance work 本配件目录包含了配件结构及配件清单，以方便保养、维护及选购配件。
This manual contains no safety information for operating the product or maintenance work. Please observe the safety instructions described in the relevant operation manual. 本配件目录不含安全方面的信息，以及保养维修方面的内容，相关内容请参照使用说明书。
The illustrations shown in this manual is not appropriate for workshop instructions, so they should not be used for assembling or disassembling the product. Please refer to the workshop manual for that purpose. 本目录的图片不可用于产品组装和分解，相关内容请参照组装分解结构图。
Use Everdigm genuine parts only. 请使用纯正部件。
Warranties do not cover damages that have been caused or aggravated by use of non-genuine parts. 如不使用纯正部件，将无法得到正常保修。
液压锤的正确使用
1.液压破碎锤的正确使用现以常用规格为例，说明液压破碎锤的正确使用。
1）仔细阅读液压破碎锤的操作手册，防止损坏液压破碎锤和挖掘机，并有效地操作它们。
2）操作前检查螺栓和连接头是否松动，以及液压管路是否有泄漏现象。
3）不要用液压破碎锤在坚硬的岩石上啄洞。
4）不得在液压缸的活塞杆全伸或全缩状况下操作破碎锤。
5）当液压软管出现激烈振动时应停止破碎锤的操作，并检查蓄能器的压力。
6）防止挖掘机的动臂与破碎锤的钻头之间出现干涉现象。
7）除钻头外，不要把破碎锤浸入水中。
8）不得将破碎锤作起吊器具用。
9）不得在挖掘机履带侧操作破碎锤。
10）液压破碎锤与液压挖掘机或其他工程建设机械安装连接时，其主机液压系统的工作压力和流量必须符合液压破碎锤的技术参数要求，液压破碎锤的“P”口与主机高压油路连接，“A”口与与主机回油路连接。
11）液压破碎锤工作时的最佳液压油温度为50-60度，最高不得超过80度。
否则，应减轻液压破碎锤的负载。
12）液压破碎锤使用的工作介质，通常可以与主机液压系统用油一致。
一般地区推荐使用YB-N46或YB-N68抗磨液压油，寒冷地区使用YC-N46或YC-N68低温液压油。
液压油过滤精度不低于50micro;m。
13）新的和修理的液压破碎锤启用时必须重新充氮气，其压力2.5、±0.5MPa。
14）钎杆柄部与缸体导向套之间必须用钙基润滑脂或复合钙基润滑脂进行润滑，且每台班班加注一次。
15）液压破碎锤工作时必须先将钎杆压在岩石上，并保持一定压力后才开动破碎锤，不允许在悬空状态下启动。
16）不允许把液压破碎锤当撬杠使用，以免折断钎杆。
17）使用时液压破碎锤及纤杆应垂直于工作面，以不产生径向力为原则。
18）被破碎对象已出现破裂或开始产生裂纹时应立即停止破碎锤的冲击，以免出现有害的“空打”。
19）液压破碎锤若要长期停止使用时应放尽氮气，并将进、出油口密封，切铁在高温和-20度以下的环境下存放。
编辑本段2、破碎锤的分类液压破碎锤的种类很多，分类方法也很多。
固定式液压破碎机说明书
5
2.结构与技术规格
惊天液压机械制造有限公司
2.1 整机结构及工作原理
GTP 固定式破碎机主要由工作装置（图 1 中的 4、5、6、7、8、9）、 回转机构（图 1 中的 10）、液压泵站（图 1 中的 1、2）、操作驾驶室（图 1 中的 3）和电气系统几部分组成。
整机的结构如图（图 1）所示，各主要部分的名称如下：
端块
-E 4
系统采用左右作业先导阀来控制比例多路换向阀的动作，通过每
片阀的流量大小也经过设定并且可以根据需要再次作出相应调节，从
而可以保证各执行机构更能按照用户的要求来工作；在各个油缸上装
有平衡阀，以控制各个油缸动作的稳定性及安全性；系统通过脚踏液
控开关来控制液压锤工作；冷却器采用风冷却控制最高油温在 65℃以
2.1 整机结构及工作原理 ............................... 6 2.1.1 工作装置 ..................................... 7 2.1.2 回转机构 ..................................... 8 2.1.3 液压泵站及控制机构 ........................... 8 2.1.4 电气系统 ..................................... 9
交流接触器cjx2德力西交流接触器cjx2德力西小型继电器hh5德力西热过载继电器西门子时间继电器德力西断路器cdm1直流电源输入ac2德力西液晶小时计操作控制系统左右作业先导阀rcvj0韩国第一油压脚踩液控开关de韩国第一油压惊天液压机械制造有限公司13235工作范围破碎范围示意图如下最佳破碎范围炸洞范围齿轮参数m10z15a20x05宁波中意水平最佳打击距离惊天液压机械制造有限公司14水平工作范围图允许最大破碎高度mm允许最大破碎半径mm允许最大水平破碎半径mm允许最大破碎深度mm驾驶室惊天液压机械制造有限公司15拆装运输整机出厂前需在本厂组装调试待调试完成后方可出厂
EDT200破碎锤说明书
EDT200破碎锤说明书EDT200破碎锤，适用于挖掘机、装载机、拖拉机等设备的液压破碎工作。
本产品结构紧凑，构造简单，性能可靠。
主要部件采用进口优质钢材。
经多次试验测试，本产品具有较好的耐用性和使用寿命。
适用于各类挖掘机应用于各类工地场地进行破碎工作。
可用于液压锤、圆盘式破碎锤及其他液压钳进行剪切破碎作业，还可用于对混凝土、砂土、石料等土质进行破碎。
本产品可以直接切断并使其切断成段。
1 .操作说明破碎锤应安装在挖掘机的前部。
在破碎作业前，要认真阅读本说明书，确保熟悉后方可开始工作。
在施工场地应用时，需要配备作业专用的破碎锤钳，其配备的专用接头应与破碎器连接牢固及安装后的接头保持一致。
在破碎作业时，要将破碎器和安装螺母拧紧以保证工作性能。
当破碎锤钳将破碎器插入岩层或沙层后，应使破碎器和钢钳间的空隙增大至少5 mm,并保证钢钳有足够大的间隙以保证其能够垂直插入岩石或沙层内。
对一些有棱角、易碎的岩石可先将其插入（可先将锤头放入坚硬岩石内后再插入）。
若不能从岩石中直接接触到则需要进行人工辅助处理，在操作前应确保设备运行平稳、无震动，否则需重新进行安装操作。
为保证破碎质量及延长其利用寿命和使用寿命应定期进行调整与检查（特别是钢钳接头之间的间隙是否均匀）。
当有振动时就需要停机检查（也可先在空载状态下直接拆卸钢钳）以防止破碎锤掉落击伤周围物体。
2.检查和保养当锤首次工作时，应检查破碎锤是否正常工作；是否对其进行清洁工作，以免因不清洁而使锤头岀现磨损；油缸中的黄油是否正常，油量是否充足；油泵中的过滤器是否有杂质；油缸活塞是否漏风、破损、过热；油箱油液是否变质。
检查并清理各部件中存在的隐患、灰尘以及堵塞物，及时清除，以防过热损坏元件。
检查并清理并调整活塞和主叉之间的间隙调节螺钉孔中的杂物。
按工作说明书规定时间对各部件进行润滑并添加润滑油。
应定期保养和调整锤头及油泵。
注意防冻和防尘及防锈工作.严禁将锤头及油缸放置露天和潮湿环境下运行。
山美G88液压破碎锤配件手册说明书
6/05PARTS MANUALPMG88CENG.605HYDRAULIC HAMMER RAMMER G 88 CITYSerial No.88ADB5005-UPTABLE OF CONTENTS1. Housing unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42. Accumulator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63. Pilot valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74. Main valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85. Check valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96. Pressure control valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107. Pressure sequence valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118. Idle selector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129. Tie rods. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1310. Body parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1411. Front head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1612. Lower tool bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1813. Greasing device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014. Seal set . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 GENUINE RAMMER SPARE PARTSRammer genuine spare parts are designed and manufactured by using the latest technological knowledge and engineering skills. Rammer spare parts are made of the best available materials with the most advanced manufacturing techniques.It is important that you use only genuine Rammer spare parts, to ensure easy operation, main-tenance and repair of the product. Please note that eventual warranty claims will be handled only if you have used genuine Rammer parts in your Rammer.LOCATION OF THE SERIAL NUMBERIt’s important to make correct reference to the serial number of the product when ordering spare parts. Identification of serial number is the only proper means of maintaining and identifying parts for a specific product. The location of equipment serial number is pointed in “Operation and mantenance” manual.SPARE PART ORDERSQuick spare part deliveries are secured by exact orders.Required information:•Name of customer and contact person•Order number (when available)•Delivery address•Mode of delivery (air mail etc.)•Required delivery date•Invoicing address•Model and serial number of the product•Name, number and required amount of spare partsPARTS © 2005 SANDVIK TAMROCK CORP.PARTS - Page 3Housing unit1.HOUSING UNITPage 4 - PARTS© 2005 SANDVIK TAMROCK CORP.Housing unitItem Description Part no.Specification Note Qty1Housing (incl. parts 103-117)15576712Pad15543823Buffer15431719Seal153013110Plug157947211Rubber plug300950213Hex. screw90589M24x110-12.9 DIN 9311414Washer9051125 DIN 69161415Lock nut90507M24-12 DIN 98514 103Wear plate1553252104Wear plate1555122107Shield plate (incl. part 107.1)1029802 107.1Plug1038752109Lifting eye90705M30 DIN 5801110Hex. screw900026M30x40-8.8 DIN 9331111Middle bushing1029444112Middle bushing1029394113Hex. screw91050M12x40-8.8 DIN 9334114Hex. screw90513M12x30-8.8 DIN 9334115Lock washer91012M12 NORD-LOCK8116Plug1581471117Plug4004911Kit Label set1559301© 2005 SANDVIK TAMROCK CORP.PARTS - Page 5Accumulator2.ACCUMULATORItem Description Part no.Specification Note Qty1Accumulator (incl. parts 101-110)1553391101Accumulator bottom1553431102Accumulator cover1553421103Membrane1029421104Accumulator screw4041612 105Filling plug403681107Shield plug1540151108O-ring910006D23*1109Parallel pin9030410m6x24 DIN 63252110Usit-ring90056D9*120Accumulator screw41335830Seal41357D124*140O-ring910002D194*1 *) Are included in seal setPage 6 - PARTS© 2005 SANDVIK TAMROCK CORP.Pilot valve3.PILOT VALVEItem Description Part no.Specification Note Qty 5.2Pilot valve (incl. parts 505-506)102670Pressure level 51 505O-ring901186D10*1 506Usit-ring901187D18*1*) Are included in seal set© 2005 SANDVIK TAMROCK CORP.PARTS - Page 7Main valve4.MAIN VALVEItem Description Part no.Specification Note Qty11Main valve bushing103802112Main spool101713113Spool101853D23114Spool40112D16115Cover101472116Cover101830117Seal902668D110*618O-ring90005D105*254Lock washer90597M16 NORD-LOCK1255Hex. screw90517M16x35-8.8 ISO 401712 *) Are included in seal setPage 8 - PARTS© 2005 SANDVIK TAMROCK CORP.Check valve5.CHECK VALVEItem Description Part no.Specification Note Qty15793813Check valve (incl. parts 301-306,54 and 55)301Check valve housing1579371302Check valve904321303Spring ring90310B38 DIN 79931304Flange plug90403R1/41305O-ring90031D46*1306O-ring90007D44*154Lock washer90597M16 NORD-LOCK455Hex. screw90517M16x35-8.8 ISO 40174*) Are included in seal set© 2005 SANDVIK TAMROCK CORP.PARTS - Page 9Pressure control valve6.PRESSURE CONTROL VALVEItem Description Part no.Specification Note Qty10190912Pressure control valve (incl. parts201-210, 54 and 55)201Cover3009981202Valve housing1019161203Spool102536D361204Guide4006881205Spool400690D91206O-ring90083D60*1207Spring901041208Seal41375D50*1209Spring guide402751210Shim plate42364S=1.5X 210Shim plate41794S=0.5X 210Shim plate41793S=1X54Lock washer90597M16 NORD-LOCK455Hex. screw90517M16x35-8.8 ISO 40174*) Are included in seal setPage 10 - PARTS© 2005 SANDVIK TAMROCK CORP.Pressure sequence valve7.PRESSURE SEQUENCE VALVEItem Description Part no.Specification Note Qty15525114Pressure sequence valve (incl. parts401-417)401Washer1553271402Spring guide1015801403Spring guide1552251404Spring90110D25x641405Spring housing1552241406Spring ring90364B20 DIN 79931407Cover1552261408Spool1552761409Hex. socket screw91045M12x30-8.8 ISO 47621410Hex. socket screw951582M5x8-8.8 ISO 47622411O-ring94035D13*1412O-ring901143D29*1413O-ring951416D19*1414Shim plate417931415Shim plate417941416Shim plate423641417Valve housing1552171 *) Are included in seal setIdle selector8.IDLE SELECTORItem Description Part no.Specification Note Qty 6Valve (incl. parts 601-604)1576731 601Cover1567291 602Spool1567281 603Seal112835D13*1 604O-ring90001D20*1 605Pin1567301 606Spring951797Danly 9-1006-111 608Flange plug90444BSP 3/81*) Are included in seal setTie rods9.TIE RODSItem Description Part no.Specification Note Qty1Tie rod (incl. parts 1.1-1.2)15832741.1Bushing15555521.2Cable tie95200922Lock plate10144943Rubber ring405864Body parts10.BODY PARTSBody partsItem Description Part no.Specification Note Qty1Valve body (incl. parts 1.2-1.10)15772911.2Breather40066211.3Flange plug90401R3/411.4Flange plug90403R1/421.5Flange plug90424R1/211.6Flange plug90444R3/891.7Flange plug93203R1/811.8Breather (incl. part 1.82)10170011.82O-ring901173D27*11.9Plug15562511.10Nozzle15767412Cylinder15503113Piston15543715Wiper901160D119*16Seal951598D120*17Seal150244D118*18Wiper913001D135*19Seal952033D135*110Seal903325D135*111Seal41140D239*113O-ring901124D17*314O-ring90076D229*315Parallel pin9031716m6x50 DIN 63251 *) Are included in seal setFront head11.FRONT HEADFront headItem Description Part no.Specification Note Qty1Front head (incl. parts 1.2-1.3)15485811.2Hex. socket screw9105321.3Grease nipple90200R1/422Thrust ring15546713O-ring90076D229*14Upper tool bushing10141415Tool retaining pin15323526Ring15323647Wedge4011018O-ring90000D24*19Retaining pin155553D30110Rubber plug1045302 *) Are included in seal setLower tool bushing12.LOWER TOOL BUSHINGLower tool bushingItem Description Part no.Specification Note Qty1Lower tool bushing1552061Greasing device13.GREASING DEVICEItem Description Part no.Specification Note Qty 1Greasing device (incl. parts 1-20)1558161 2Hose assembly (incl. parts 2.1-2.6)1558583 2.1Hose9516321 2.3Sleeve1530352 2.4Insert1530362 2.5Nut9512962 2.6Adapter (incl. part 2.61)9512952 2.61O-ring951293D9*1Greasing deviceItem Description Part no.Specification Note Qty4Hex. screw155974M105Hex. socket screw903074M10x50-8.8 ISO 476226Hex. socket screw91079M10x40-8.8 ISO 476227Lock washer91037M10 NORD-LOCK88O-ring951416D19**29Grease nipple90200R1/4210Spacer150576111Spacer150572112Doser (incl. part 12.1)158238RGC-2 (standard)212Doser (incl. part 12.1)158239RGC-3212Doser (incl. part 12.1)158240RGC-4212Doser (incl. part 12.1)158241RGC-5212Doser (incl. part 12.1)158242RGC-62 12.1O-ring950271D5**113Grease cartridge951370114O-ring951418D11**4154245120Greasing device RG532 (incl. parts21-40)21Nut951409122Spring support951412123Spring guide951408124Spring950257125Split pin9502758x80 ISO 8752226Hex. socket screw951421M8x10-8.8 ISO 4762127Lock plate951410**128Piston150854129O-ring D50**230O-ring D25**231O-ring D43**132O-ring D19**133O-ring D62**134Guide ring D16**135Cartridge holder951794136Body951423137Cylinder951796138Seal D16**139Supporting ring D43**140Check valve9517672Kit Service kit for greasing device152453Incl. seals and grease nipples1*) Are included in hammers seal set**) Are included in service kit© 2005 SANDVIK TAMROCK CORP.PARTS - Page 21© 2005 SANDVIK TAMROCK CORP.Page 22 - PARTS Seal set14.SEAL SETItem DescriptionPart no.Specification Note Qty Kit Seal set (incl. parts 1-29)15803111O-ring 901173D2712Wiper 901160D11913Seal 951598D12014Seal 150244D11815Wiper 913001D13516Seal 952033D13517Seal 903325D13518Seal 41140D23919O-ring 901124D17310O-ring 90076D229411O-ring 90031D46112O-ring 90007D44113O-ring 90000D24114O-ring 951293D9115Seal 112835D13116O-ring 90001D20117Usit-ring 90056D9118O-ring 910006D23119Seal 41357D124120O-ring 910002D194121Seal 902668D110622O-ring 90005D105223O-ring 90083D60124Seal 41375D50125O-ring 94035D13126O-ring 901143D29127O-ring 951416D19128O-ring 901186D10129Usit-ring901187D181© 2005 SANDVIK TAMROCK CORP.Page 23Sandvik Tamrock Corp., Breakers LahtiTaivalkatu 8, P.O. Box 165, FIN-15101 Lahti, FinlandPhone Int. +358 205 44 161, Telefax Int. +358 205 44 16030-24-14035-24-48-18930-24-14035-24-188-343。
液压破碎器操作说明书
液压破碎器操作说明书1．操作安全预防条列本产品投放中国市场时，已进行了部分对中国市场的改进，请用户放心使用。
在没有读和理解下列条例的前提下不准操作破碎器。
1．1在操作破碎器之前，必须了解工作中所有可能出现的危险情况以预防事故发生。
1．2除非你已经阅读了承载设备手册并彻底明白所有安全，操作和维护说明，否则不得操作破碎器。
1．3在操作破碎器前，确保手册中要求的所有维护程序都已执行。
1．4在操作承载设备和破碎器前熟悉操作控制系统。
知道你所操作设备的极限。
1．5在操作破碎器及承载设备时，在破碎器及承载设备可能造成伤害的范围内不得有人，以免造成伤害。
1．6在操作破碎器时，请戴上护耳设备以防巨大的噪音损坏听觉。
1．7在观察破碎器工作时，请戴上防护眼镜，以防石块飞溅伤及眼睛。
1．8在油温超过80C时不要操作破碎器，在高温下操作会引起破碎器内部部件的损害，结果会降低破碎器的性能。
1．9仅能使用与破碎器型号配套的K系钎杆。
使用其他品牌钎杆可能造成设备损坏，也将丧失你的保修权利。
1．10离开承载设备时，将破碎锤降至地面并关闭电源。
1．11尝试修理、调整或维护承载设备或破碎器前必须停机。
1．12用锤子拆卸和安装锁销与扁销时请注意防范伤及他人。
1．13充加氮气时因压力增加钎杆会突然弹出，勿让他人接近钎杆以防受伤。
1．14在运输的过程中请将破碎器从承载设备上移除。
1．15当操作者酒精或毒品影响时禁止操作破碎器，这容易造成事故事或受伤。
1．16如果你不理解如何安全操作你的破碎器，请与授权的销售商联系。
2．主体结构及主要零件。
2．1通体螺栓前缸体、中缸体和后缸体由四通体螺栓连接。
2．2后缸体其内有充气阀，内部充满高压氮气。
2．3阀其内有缸体控制阀，控制活塞运动。
2．4中缸体中缸体是破碎器的核心，内含活塞液压官路。
2．5活塞打击钎杆后将动能转化为打击能传给钎杆。
2．6钎杆经过特殊的特殊的热处理直接用来破碎岩石，根据不同需要可选有不同的种类，十安形、宽凿形或一字形等。
挖掘机液压破碎锤安全技术操作规程
挖掘机液压破碎锤安全技术操作规程挖掘机液压破碎锤是一种常用的工程机械设备，用于破碎和打击岩石、混凝土等硬质物料。
然而，由于其操作具有一定的危险性，为了确保操作人员的安全，在使用液压破碎锤时需要遵守一定的安全技术操作规程。
下面，我将详细介绍液压破碎锤的安全技术操作规程，包括事前准备、操作过程中的注意事项以及事后的安全操作。
一、事前准备1. 环境检查：在使用液压破碎锤之前，应先对作业环境进行检查，确保周围没有人员和障碍物，同时确保地面坚实稳定，避免工作过程中发生意外事故。
2. 设备检查：对液压破碎锤及其连接部件进行检查，确保设备及其配件完好无损，各部位连接紧固可靠，保证操作的安全性。
3. 安全装备：操作人员在操作液压破碎锤时，应穿适合的安全防护装备，如安全帽、防护眼镜、耳塞、防护手套等，以确保个人安全。
4. 探测线路：在操作液压破碎锤之前，需要确定探测线路的位置，避免破坏线缆、管道等重要设施，造成不必要的损失。
二、操作过程中的注意事项1. 操作前请确保人员撤离：在操作液压破碎锤之前，必须现场确认无人员存在，并做好隔离措施，避免因操作不慎导致人员受伤。
2. 操作时确保稳定支撑：在使用液压破碎锤时，应确保挖掘机的支撑稳定可靠，避免因支撑不牢造成设备的倾斜或翻倒。
3. 正确选择打击位置：在使用液压破碎锤时，要根据作业需要选择合适的打击位置，避免因打击位置选择错误而导致设备损坏或发生安全事故。
4. 控制操作力度：在操作液压破碎锤时，要控制操作力度，避免过度用力造成设备损坏或打击位置不精确。
5. 破碎锤使用时间控制：破碎锤使用时间过长容易造成设备过热，从而影响设备的正常工作和使用寿命，因此，在使用液压破碎锤时要注意时间控制，避免长时间连续使用。
6. 防止超高压力：在操作液压破碎锤时，要遵守设备的压力限制，避免超高压力造成设备的失控和安全事故的发生。
三、事后的安全操作1. 关闭设备：在操作完成后，要及时关闭液压破碎锤的电源和油门，避免设备持续运转和使用，造成设备的损坏或事故的发生。
液压破碎锤安全技术操作规程
液压破碎锤安全技术操作规程（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!液压破碎锤安全技术操作规程第一章安全规程1、作业时，司机室的门窗必须关闭，前窗必须加装安全防护网。
