工程测量第六章地形图的基本知识PPT课件
工程造价专业《6-1地形图基本知识9》

地物地貌的表示方法地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据,按以一定的步骤和方法将地物和地貌测定在图之上,并用规定的比例尺和符号绘制成图,如图8-1。
一、比例尺图上任一线段d与地上相应线段水平距离D之比,称为图的比例尺。
常见的比例尺有两种:数字比例尺和直线比例尺。
用分子为1的分数式来表示的比例尺,称为数字比例尺,即式中M称为比例尺分母,表示缩小的倍数。
M愈小,比例尺愈大,图上表示的地物地貌愈详尽。
通常把1:500,1:1 000,1:2 000,1:5 000的比例尺称为大比例尺,1:10 000,1:25 000,1:50 000,1:100 000的称为中比例尺,小于1:100 000的称为小比例尺。
不同比例尺的地形图有不同的用途。
大比例尺地形图多用于各种工程建设的规划和设计,为国防和经济建设等多种用途的多属中小比例尺地图。
为了用图方便,以及防止由于图纸伸缩而引起的误差,通常在图上绘制图示比例尺,也称直线比例尺。
如图8-2为1:1千的图示比例尺,在两条平行线上分成假设干2 cm长的线段,称为比例尺的根本单位,左端一段根本单位细分成10等分,每等分相当于实地2 m,每一根本单位相当于实地2021。
人眼正常的分辨能力,在图上识别的长度通常认为mm,它在地上表示的水平距离,称为比例尺精度。
利用比例尺精度,根据比例尺可以推算出测图时量距应准确到什么程度。
例如,1:1 000地形图的比例尺精度为m,测图时量距的精度只需,小于m 的距离在图上表示不出来。
反之,根据图上表示实地的最短长度,可以推算测图比例尺。
例如,欲表示实地最短线段长度为m,那么测图比例尺不得小于1:5000。
比例尺愈大,采集的数据信息愈详细,精度要求就愈高,测图工作量和投资往往成倍增加,因此使用何种比例尺测图,应从实际需要出发,不应盲目追求更大比例尺的地形图。
二、地物符号地面上的地物,如房屋、道路、河流、森林、湖泊等,其类别、形状和大小及其地图上的位置,都是用规定的符号来表示的,如图8-3。

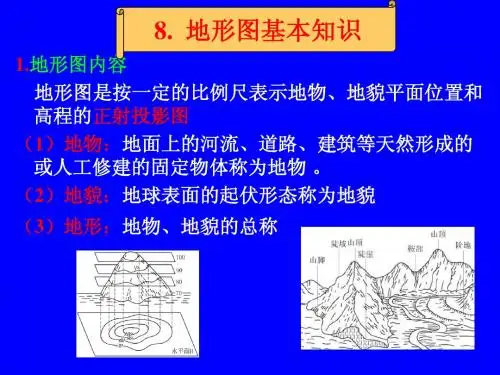

地形图基本知识

等高线特征
(五)等高线分类
1)首曲线:按基本等高距绘制的等高线 2)计曲线:从零米高程的等高线起算,每隔四根等 高线加粗并注记高程的一根等高线。 3)间曲线:按二分之一基本等高距描绘的等高线, 又称半距等高线 4)助曲线: 按四分之一基本 等高距描绘的等 高线 ,又称辅助 等高线 。
§8.3
地形图的分幅与编号
野外碎部点视距测量记录表
4. 内业工作
(1)计算:根据测站点的高程计算碎部点 的高程、水平距离 (2)点图:根据碎部点水平角及水平距离 点图
(3)勾绘地形图:绘图员在上点过程中,要及 时根据已绘出的点,参照实际地形勾绘地物、 地貌,地貌至少应将计曲线勾绘出来。等高线 的勾绘原则是,“先取头定尾,后中间等分”。
7.4 数字化成图系统简介(TL2000) 7.4.1 绘图步骤:设置比例尺、展绘碎部点、绘制 地物地貌 1. 地物绘制 (1)居民地:共有60多种与居民地有关的符号 (2)独立地物:包括矿山开采、工业设施、农 业设施、科教文卫生体育、公共设施、宗教文 物设施等,共计147种图式符号 (3)道路及其附属设施:包括铁路、轨道,公 路、道路及其附属设施,桥梁、渡口、码头及 航行标志等,共142种图式符号
(3)山脊:山脊是沿着一定方向延伸的高地,其最高 点连成的凸棱称为山脊线,又称为分水岭。山脊的 等高线表现为一组凸向低处的曲线。 (4)山谷:山谷位于两山脊之间最低洼地,其最低点 连成的凹棱线称为山谷线,又称为集水线。山谷的 等高线表现为一组凸向高处的曲线
山 山 脊 谷
(5)鞍部:它是山脊上相邻两山顶之 间的马鞍形低凹地貌。鞍部等高线是 相对称的不同高程的双曲线组合
一、梯形分幅(经纬线) 1.旧的分幅与编号 (1)1:100万(国际分幅) 分幅: ▲从赤道开始,向南、向北每4度分一横带, 共计22带,用A,B,…,V编号,两极2度 圈编号Z。60-76度二合一,76-88度四合 一,编号合并。 ▲从经度180度开始,由西向东,每6度一 列,共计60列,用1,2,…,60 表示; ▲经纬线交叉所围成的区域即为一幅1: 100万的地形图的范围。
《工程测量课件》PPT课件

测物体的信息,以确定物体的形状、大小和空间 位置的的理论和技术。
◆海洋测量学:研究海洋定位,测定海洋大地水
准面、海底和海洋地形、海洋重力、磁力及 编制各种海图的理论和技术。
◆工程测量学:为某项工程项目所进行的专门测
量,包括勘探阶段、设计阶段、 施工阶 段、和管理阶段所进行的各种测量(地形测 绘、施工测量、变形测量等)。
测量学是研究地球形状、大小及确定地球表面 (包括空中、地表、地下和海洋)物体空间位置, 以及对这些空间位置信息进行处理、储存、管理 的科学。
2.测量学科的分类 ◆大地测量学 :研究地球的形状、大小和重力场
及其变化。解决大范围地区的控制测量和地球重 力场问题。(分常规大地测量学、空间大地测量 学、卫星大地测量学)
◆地图制图学 :研究各种地图的制作理论、方法
及应用的科学。如地图编绘、投影、整饰、 印刷及建立地图数据库等。
储运工程测量属工程测量学范畴。面向储运 工程项目在各个阶段所进行的测量工作。 3、主要任务:
◆测绘地形图(勘探阶段)
◆使用地形图(设计阶段)
◆建(构)筑物施工放样、建筑质量检验 (施工阶段)
1、大地坐标系
(以参考椭球体面为基准面):经度L、维度B、高程H 1954北京坐标系(克拉索夫斯基椭球) (原点在前苏联列宁格勒天文台中心) 1980西安坐标系(IUGG-75椭球) (原点在陕西省泾阳县永乐镇)
34°32′27.00″N108°55′25.00″E
2.空间直角坐标系 (地心坐标系)
L N INT [ 60 1]
n
INT
[
L
1030 30
1]
6 0
6N-3
大地测量学基础ppt课件

测绘学院《大地测量学基础》课件
28 28
自赤道量起的到所求点的子午线弧长
所求点的大地经度与该点所在带 的中央子午线的大地经度之差
测绘学院《大地测量学基础》课件
29 29
2、高斯投影坐标反算公式: x,y >B,l
满足以下三个条件: ①x坐标轴投影后为中央子午线是投影的对称轴; ② x坐标轴投影后长度不变; ③投影具有正形性质,即正形投影条件。
12 12
1).高斯投影的原理:
高斯投影采用分带投影。将椭球面按一定经差
分带,分别进行投影。
高斯投影平面
N
中央子午线
c
赤道
赤道
S
测绘学院《大地测量学基础》课件
13 13
2)、高斯投影必须满足:
(1)高斯投影为正形投影, 即等角投影;
(2)中央子午线投影后为直 线,且为投影的对称轴;
(3)中央子午线投影后长度 不变。
测绘学院《大地测量学基础》课件
27 27
6.3高斯投影坐标正反算公式(了解)
对于任何一种投影: ①坐标对应关系是最主要的; ②如果 是正形投影,除了满足正形投影的条件外,还有它本身的 特殊条件。
1、高斯投影坐标正算公式: B,l >x,y
高斯投影必须满足以下三个条件: ①中央子午线投影后为直线; ②中央子午线投影后长度不变; ③投影具有正形性质,即正形投影条件。
11 11
2、高斯投影的基本概念
• 高斯投影是等角横切椭圆柱投影。 • 高斯投影是一种等角投影。它是由德国数学家高斯(Gauss,
1777 ~ 1855)提出,后经德国大地测量学家克吕格(Kruger, 1857~1923)加以补充完善,故又称“高斯—克吕格投影”, 简称“高斯投影”。
工程测量ppt第六章--地形图的基本知识剖析

图7-10 陡崖的表示方法
图7-11 悬崖的等高线
第四节 地貌符号
• 四、等高线的分类 • 为了更详尽地表示地貌的特征,地形图上常用下
1:5000 1:2000
1:1000
1:500
图7-3 大比例尺地形图正方形分幅
3 地形图的图名、图号、图廓及接合图表
• 2.编号方法 • (1)坐标编号法 图号一般采用该图幅西
南角坐标的公里数为编号,x坐标在前,y 坐标在后,中间有短线连接。 • 编号时,1:500地形图坐标取至0.01km, 1:1000、1:2000地形图取至0.1km。 • (2)数字顺序编号法 如果测区范围比较 小,图幅数量少,可采用数字顺序编号法。
第四节 地貌符号
• 3.鞍部的等高线 • 相邻两山头之间呈马鞍形的低凹部分称为
鞍部,鞍部是两个山脊和两个山谷会合的 地方。鞍部的等高线由两组相对的山脊和 山谷的等高线组成,即在一圈大的闭合曲 线内,套有两组小的闭合曲线。
第四节 地貌符号
• 4.陡崖和悬崖的表示方法 • 坡度在70°以上或为90°的陡峭崖壁称为
• 二、等高距和等高线平距
• 相邻等高线之间的高差称为等高距,也称为等高
线间隔,用h表示。相邻等高线之间的水平距离
称为等高线平距,用d表示。h与d的比值就是地
面坡度i
i h
dM
第四节 地貌符号
• 三、几种基本地貌的等高线
• 地面的形状虽然复杂多样,但都可看成是 由山头、洼地(盆地)、山脊、山谷、鞍 部或陡崖和峭壁组成的。
《工程测量》课件

按测量方式可分为直接测量、间接测量和组合测量;按测量精度可 分为等精度测量和不等精度测量。
测量误差与精度
误差定义
01
测量误差是测量结果与真值之差,分为系统误差、随机误差和
粗大误差。
精度定义
02
精度是衡量测量结果可靠性和准确性的指标,通常用相对误差
和绝对误差来表示。
误差处理
03
误差处理包括误差识别、误差分析和误差减小。
课程目标
掌握工程测量的基本概念 、原理和方法;
了解工程测量的实际应用 和案例分析;
熟悉各种测量仪器的使用 和操作;
培养解决实际问题的能力 ,提高实践操作技能。
02
工程测量的基础知识
测量的基本概念
测量定义
测量是利用测量仪器或工具,通过一定的操作,获得被测对象量 值的过程。
测量要素
被测对象、计量单位、测量精度和测量方法。
THANK YOU
感谢各位观看
05
工程测量的应用
建筑工程测量
建筑工程测量是工程测量的重要应用领 域之一,主要涉及建筑物的规划、设计 、施工和运营各阶段的测量工作。
在运营阶段,需要进行建筑物的沉降观 测、维护保养等,确保建筑物的正常使 用和安全。
在施工阶段,需要进行施工放样、建筑 物的安全监测等,确保施工质量和安全 。
在规划阶段,需要进行地形测量、地质 勘察等,为建筑设计提供基础数据。
测量工具与设备
传统测量工具
钢卷尺
用于测量长度,精度高 ,使用方便。
水准仪
用于测量水平面或倾斜 角度,常用于建筑工地
和道路建设。
罗盘
用于确定方向,常用于 地质勘探和地下工程。
测距仪
地形图测绘(工程测量课件)

2)全站仪的数据采集
1
建立文件
(1) 准备工作
2
将已知控制点输入到文件
3 测量前的设置
(2)测站定向
①在已知点上将 全站仪对中、整平, 量取仪器高和棱镜高。
②测站定向。
(3)数据采集。
①检查。首先实测定向点坐标,然后检查定向点 坐标的测量值与理论值是否一致,若一致则按“是 (F3)”键。
②数据采集。执行“前视/侧视(F3)” →“测 量(F3)”→“坐标(F3)”→“记录存储(F3)” 命令重复采集其他碎部点。在采集过程中,如棱镜高 发生变化,需重新输入棱镜高,否则可按F4键,同前。
1)全站仪数据采集的通用方法
(1)准备工作。 ①建立文件(项目、任务)。 ②将已知控制点数据输入到文件。已知的控制点数据可以通过手
工键入,也可以通过通信方法传输至全站仪新建的文件中。因此, 此过程可以在室内完成。
(2)测站的定向与检查。
①仪器对中与整平。在已知点上整平全站仪,对中偏差 应小于3 mm
3 .直角坐标法 用卷尺量出x、y,来 确定碎部点。适用于靠近控 制点的连线,垂距y较短的 情况。
4. 距离交会法 测定已知点至碎部点的距 离来确定碎部点的平面位置。 已知点不一定是测站点, 可能是测定位置的碎部点。
野外数据的采集 数字化测图概述
广义的数字化测图包括:利用全站仪或GPS RTK(全球定位系统的载波相位动态实时差分技 术)等测量仪器进行的野外数字化测图;利用手扶 跟踪数字化仪或扫描数字化仪将纸质地形图数字化; 利用航空摄影相片或遥感影像进行数字化处理等技 术。在实际应用中,大比例尺数字化测图主要是指 利用全站仪或GPS RTK等工具进行野外采集并在 室内成图,即野外数字化测图。
地形图的基本知识

❖解析法:坐标反算
B
2200
A
2100
D A B x 2 y 2 2( 00x 0B x A ) 2 ( y B y A ) 2
1100 1200 1300 1400 1000
2000 1500
图 求图上两点间的水平距离
3、 确定图上某直线的坐标方位角
• 图解法:量角器直接量取 • 解析法:坐标反算
例:某地区测绘地形图,要求测距精 度达到0.2m.则所要求的测图比例尺 应为多少?
解:根据比例尺精度可知
M0.1mm 1 0.2m 2000
几种常见的比例尺精度:
比例尺 1:500 1:1000 1:2000 1:5000 1:10000
比例尺精度 /m
0.05
0.1
0.2
0.5
1.0
7.3.1 地形图图式 用来表示实地的地物和地貌的各种符 号的总称。
凡比例尺用分子为1,分母为整数的 分数表示的,称为数字比例尺。
1 d MD
M越大,则比例尺越小。
2).图示比例尺
❖ 一般说来,在图上除写有数字比例尺外,还 有用线段表示的比例尺,这就是图示比例尺。 图示比例尺有直线比例尺、斜分比例尺和复 式比例尺两种。
❖ 直线比例尺:以直线线段的形式表示图上线 段长度所对应的地面距离,具有能直接读出 长度值而无需计算及避免因图纸伸缩而引起 误差等优点。
•1
河
•
A
地形图比例 尺 为 1:1000, 等 高 距 h=1m , 要 在A,B之间修 一条公路,使其 最大坡度不超过 8%。
按限制坡度计算路线通过相邻等高线 的最短距离d.
dh 1 0 .01 m 1 2.5 m 2 5 m i M0 .0 1 8000
测量学地形图的基本知识培训讲义PPT(讲解)

等高线并注记高程(0.3mm) 间曲线 — 为了较好地表示局部地区地形的细部,
以等高距的一半用长虚线加绘的等高 线(0.15mm) 辅助曲线 — 为了更好地表示局部地区地形的细部, 以任意高程用短虚线加绘的等高线(0.15mm)
1:1000
4 、投影方式 坐标系统 高程系统
东村
西保村 仙台镇南
投影方803式厂 :正第投三小学影方式热电厂
钢厂
北宋村 小庙村
10.0-21.0
密级
坐21.标0 系统:指该幅图是采用的坐标系统22.0
10.8
10.8
高程系统:指该幅图是采用的高程基准
测 绘 机 关 全 称 10.0
21.0
1988年5月 测图。
J-50-1
1:5万
A,B,C,D
J-50-1-A
1:1万
(1),(2),┉,(64)
J-50-1-(1)
1:2.5万
1,2,3,4
J-50-1-A-1 1:5千
a,b,c,d
J-50-1-(1)-a
(二)矩形分幅与编号
图幅为矩形: 50cm × 50cm,40cm× 50cm
或 40cm × 40cm
测绘边界,用地类界符号表示范围,加植被符 号和说明。
地类界与道路、河流、栏栅等重合时不绘地类界, 与境界线、高压线等重合应移位绘地类界。
行树两端实测,中间配置。
(二)、地貌特征点的选择 地貌特征点:方向变化和坡度变化的位置
山脊 山谷
公路
六、经纬仪测图一个测站点的工作
东村
803厂 钢厂
地形图的测绘基本知识

山谷的等高线是一组凸向高处的曲线。
山脊线、山谷线与等高线正交。
山脊的等高线 山谷的等高线
15
地形图的基本知识
三、地形图图式 2、地貌符号——等高线(contour) 4、几种基本地貌的等高线 3).鞍部的等高线
相邻两山头之间呈马鞍形的低凹部分称为鞍部,鞍部
(2)闭合性 等高线必定是闭合曲线。如不在本图幅内闭合,
则必在相邻的图幅内闭合。所以,在描绘等高线时,凡在本图幅内 不闭合的等高线,应绘到内图廓,不能在图幅内中断。
(3)非交性 除在悬崖、陡崖处外,不同高程的等高线不能相
交。
(4)正交性 山脊、山谷的等高线与山脊线、山谷线正交。
18
平距越大,则坡度越小,等高线显得稀疏;
坡度相同,平距相等。
12
地形图的基本知识
三、地形图图式
2、地貌符号——等高线(contour)
3、等高线的分类
1.首曲线(又称基本等高线)
在同一幅地形图上,按规定的基本等高距描绘的等高线称为首
曲线。
首曲线用0.15 mm的细实线描绘。
2.计曲线(又称加粗等高线) 凡是高程能被5倍基本等高距整除的等高线称为计曲线。
上的正射投影图,称为地形图。
如果仅反映地物的平面位置,不反映地貌变化的图,称为平面图。
• 地形图上任一线段的长度与它所代表的实地水平距离之比, 称为地形图比例尺。
2
地形图的基本知识
一、地形图的比例尺 2、比例尺表示方法
(1)数字比例尺 数字比例尺是用分子为1,分母为整数的分数表示。
设图上一线段长度为d,相应实地的水平距离为D,则该地形图的比
地形图的基本知识及应用

1:500 1:1000
40~50 80~100
70~100 120~150
9~10 12~13 15
150 50 15
1:2000 120~180 200~250
测图前的准备工作
• 2)图纸的准备
– 测绘地形图的图纸,以往都是采用优质绘图纸。为了减小图纸的 变形,将图纸裱糊在锌板、铝板或胶合板上。 – 聚脂薄膜是一面打毛的半透明图纸,其厚度约为0.07~0.1mm, 伸缩率很小,且坚韧耐湿,沾污后可洗,可直接在图纸着墨,复 晒蓝图。 – 但聚脂薄膜图纸怕折、易燃,在测图、使用和保管时应注意防折 防火。
15
地形图的基本知识
• 地形图的图框外注记
– 地形图的图号 – 图廓和接合图表
• 图廓:图廓是地形图的边界线,有内、外图廓线之分。内图廓就是坐 标格网线,也是图幅的边界线,用0.1mm细线绘出。外图廓线为图 幅的最外围边线,用0.5mm粗线绘出。内、外图廓线相距12mm, 在内外图廓线之间注记坐标格网线坐标值。 • 接合图表:为了说明本幅图与相邻图幅之间的关系,便于索取相邻图 幅,在图幅左上角列出相邻图幅图名,斜线部分表示本图位置。 • 比例尺 • 坐标系统、高程系统、测绘单位等信息
地形图表示方法
• 地物符号
– 根据地物形状大小和描绘方法的不同,地物符号可分为四种。
• 半比例符号:地物的长度可按比例尺缩绘,而宽度按规 定尺寸绘出,这种符号称为半比例符号。用半比例符号 表示的地物都是一些带状地物。如河流、道路、通讯线、 管道、垣栅等。 • 地物注记:对地物加以说明的文字、数字或特有符号, 称为地物注记。如地区、城镇、河流、道路名称;江河 的流向、道路去向以及林木、田地类别等说明。
• 比例符号:地物的形状和大小均按测图比例尺缩小,并用规 定的符号绘在图纸上,这种地物符号称为比例符号。如,房 屋、运动场、湖泊、森林、田地等,这类符号表示出地物的 轮廓特征。 • 非比例符号:有些地物,轮廓较小,无法将其形状和大小按 比例缩绘到图上,而采用相应的规定符号表示,这种符号称 为非比例符号。如三角点、水准点、独立树、里程碑、水井 和钻孔等。非比例符号只能表示物体的位置和类别,不能用 来确定物体的尺寸。
工程测量基础知识PPT课件

4、测量的基本工作和使用的仪器
❖ 距离测量(平距、斜距)
❖ 角度测量(水平角、竖直角) ❖ 高程测量( hPA hAB ) A hPA
E
大地水准面
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
3、地面上点位的表示方法
▪ 坐标
▪ 高程
➢地理坐标(N,E)
➢绝对高程
➢高斯平面直角坐标(x,y) ➢相对高程
3、2000国家大地坐标系
CGCS2000国家大地坐标系的原点为包括海洋和大气的 整个地球的质量中心,属于地心坐标系。
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
x A(315.6,269.8)
(269.8) A
Ⅳ
Ⅰ
o
Ⅲ
Ⅱ
(315.6)
y
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
我国目前使用的坐标系
本标准适用于已投入商业运行的火力 发电厂 纯凝式 汽轮发 电机组 和供热 汽轮发 电机组 的技术 经济指 标的统 计和评 价。燃 机机组 、余热 锅炉以 及联合 循环机 组可参 照本标 准执行 ,并增 补指标 。
我国常用的高程系统:
工程测量课件

VS
详细描述
在某隧道工程建设中,测量团队采用了精 密的贯通测量方案,对隧道的轴线和高程 进行了精准的控制和测量。通过合理的调 整和优化,实现了隧道的精准贯通,并确 保了施工过程的安全性。
案例五:某矿山地形测量案例
总结词
高效测量、资源利用
详细描述
在某矿山地形测量项目中,测量团队采用了 高效的地形测量方法和仪器,对矿山的地形 地貌进行了全面的勘测和数据采集。同时, 结合测量结果和矿山资源分布情况,为资源 合理利用提供了可靠的决策依据。
水利工程测量
水库选址
通过对地形、水文等数据的测量 和分析,为水库选址提供关键信
息。
水流监测
对水流的速度、方向、水位等进 行实时监测,为水利工程的安全
和稳定运行提供保障。
堤防监测
对堤防的位移、沉降、渗流等数 据进行监测,及时发现和解决潜
在的安全隐患。
交通工程测量
路线规划
通过对地形地貌、交通流量等数据的测量和分析 ,为交通路线规划提供关键信息。
工程测量课件
contents
目录
• 工程测量概述 • 工程测量的基础知识 • 工程测量的基本技能 • 工程测量的实际应用 • 工程测量的新技术与展望 • 工程测量案例分析
01
CATALOGUE
工程测量概述
工程测量的定义与任务
定义
工程测量是指通过使用各种测量仪器和方法,对地球表 面上的地形、地貌、地物等进行测量和描绘,以获取准 确的空间位置和几何形状数据。
求较高。
2. 技术性强
工程测量涉及到多种学科和技术, 如几何学、物理学、计算机科学等 ,需要具备较高的技术水平和丰富 的实践经验。
3. 环境影响大
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
图7-4 数字顺序编号法
3 地形图的图名、图号、图廓及接合图表
• 三、图廓和接合图表 • 1.图廓 • 图廓是地形图的边界线,有内、外图廓线之分。 • 内图廓就是坐标格网线,也是图幅的边界线,用
0.1mm细线绘出。在内图廓线内侧,每隔10cm, 绘出5mm的短线,表示坐标格网线的位置。外图 廓线为图幅的最外围边线,用0.5mm粗线绘出。 内、外图廓线相距12mm,在内外图廓线之间注 记坐标格网线坐标值。 • 2.接合图表 • 为了说明本幅图与相邻图幅之间的关系,便于 索取相邻图幅,在图幅左上角列出相邻图幅图名, 斜线部分表示本图位置。
比例尺
比例尺精度(m)
比例尺精度
1:500
1:1000
1:200 0
0.05 0.1 0.2
ห้องสมุดไป่ตู้
1:500 0 0.5
1:10000 1.0
• 例7-1 如果规定在地形图上应表示出的最 短距离为0.2m,则测图比例尺最小为多大?
解:
M 10.1mm 2 0.10m m 0m m 21000
3 地形图的图名、图号、图廓及接合图表
第六章 地形图基本知识
1 地图、平面图和地形图
按一定的法则,有选择地在平面上表示地球表面各种 自然现象和社会现象的图,通称地图,按内容地图可分为 普通地图及专题地图。普通地图是综合反映地面上物体和 现象一般特征的地图,内容包括各种自然地理要素(如水 系、地貌、植被等)和社会经济要素(如居民点、行政区 划及交通线路等),但不突出表示其中的某一种要素。专 题地图是着重表示自然现象或社会现象中的某一种或几种 要素的地图,如地籍图、地质图和旅游图等。
2 地形图的比例尺
• 三、地形图按比例尺分类 • (1)小比例尺地形图 1:20万、1:50万、1:
100万比例尺的地形图为小比例尺地形图; • (2)中比例尺地形图 1:2.5万、1:5万、1:
10万比例尺的地形图称为中比例尺地形图; • (3)大比例尺地形图 1:500、1:1 000、1:2
• 有些地物,轮廓较小,无法将其形状和 大小按比例缩绘到图上,而采用相应的规 定符号表示,这种符号称为非比例符号。 非比例符号只能表示物体的位置和类别, 不能用来确定物体的尺寸。
4 地物符号
• 三、半比例符号 • 地物的长度可按比例尺缩绘,而宽度按规定尺
寸绘出,这种符号称为半比例符号。用半比例符 号表示的地物都是一些带状地物,如管线、公路、 铁路、围墙、 • 上述三种符号在使用时不是固定不变的,同一地 物,在大比例尺图上采用比例符号,而在中小比 例尺上可能采用非比例的符号或半比例符号。 • 四、地物注记 • 对地物加以说明的文字、数字或特有符号,称为 地物注记。如城镇、工厂、河流、道路的名称; 桥梁的尺寸及载重量;江河的流向、流速及深度; 道路的去向及森林、果树的类别等,都以文字或 特定符号加以说明。
• 一、地形图的图名 • 每幅地形图都应标注图名,通常以图幅内
最著名的地名、厂矿企业或村庄的名称作 为图名。图名一般标注在地形图北图廓外 上方中央。
白吉树村
3 地形图的图名、图号、图廓及接合图表
• 二、图号 • 为了区别各幅地形图所在的位置,每幅地形图上
都编有图号。图号就是该图幅相应分幅方法的编 号,标注在图廓上方的中央、图名的下方。 • 1.分幅方法 • 1:500地形图的图幅一般为50cm×50cm,一幅 图所含实地面积为0.062 5km2,1 km2的测区至 少要测16幅图纸。这样就需要将地形图分幅和编 号,以便于测绘、使用和保管。大比例尺地形图 常采用正方形分幅法,它是按照统一的直角坐标 纵、横坐标格网线划分的。
000、1:5 000、1:10 000比例尺的地形图为大 比例尺地形图。工程建筑类各专业通常使用大比 例尺地形图。
2 地形图的比例尺
• 四、比例尺精度 • 通常人眼能分辨的图上最小距离为0.1mm。因此,
地形图上0.1mm的长度所代表的实地水平距离, 称为比例尺精度,用ε表示,即
0.1M
根据比例尺的精度,可确定测绘地形图时测量距离 的精度;另外,如果规定了地物图上要表示的最短 长度,根据比例尺的精度,可确定测图的比例尺。
地物和地貌统称为地形。
2 地形图的比例尺
一、地形图比例尺的概念
地形图上任一线段的长度与它所代表的实地水平距离 之比,称为地形图比例尺。
• 二、比例尺的种类
• (1)数字比例尺 数字比例尺是用分子为1,分母为 整数的分数表示。设图上一线段长度为d,相应实地 的水平距离为D,则该地形图的比例尺为:
•
d1 1
DDM
d
式中 M——比例尺分母。
2 地形图的比例尺
比例尺的大小是以比例尺的比值来衡量的。比例尺 分母M越小、比例尺越大,比例尺越大,表示地物地 貌越详尽。数字比例尺通常标注在地形图下方。
(2)图示比例尺
为了用图方便,以及减小由于图纸伸缩而引起的使用 中的误差,在绘制地形图时,常在图上绘制图示比例 尺,最常见的图示比例尺为直线比例 尺。
1:5000 1:2000
1:1000
1:500
图7-3 大比例尺地形图正方形分幅
3 地形图的图名、图号、图廓及接合图表
• 2.编号方法 • (1)坐标编号法 图号一般采用该图幅西
南角坐标的公里数为编号,x坐标在前,y 坐标在后,中间有短线连接。 • 编号时,1:500地形图坐标取至0.01km, 1:1000、1:2000地形图取至0.1km。 • (2)数字顺序编号法 如果测区范围比较 小,图幅数量少,可采用数字顺序编号法。
地形图是按一定的比例尺,用规定的符号表示地物、 地貌平面位置和高程的正射投影图。
1 地图、平面图和地形图
对于一个小地区,不考虑地球的曲率,把地球椭球体当 成平面,将地面上的图形投影在水平面上,并按一定的 比例尺缩小绘在图纸上,这种图称为平面图
地物——地面上各种固定物体,如房屋、道路和农田 等。
地貌——地表面的高低起伏形态,如高山、丘陵、洼 地等。
4 地物符号
• 地形图上表示地物类别、形状、大小及位置的符 号称为地物符号。根据地物形状大小和描绘方法 的不同,地物符号可分为以下几种:
• • 一、比例符号 • 地物的形状和大小均按测图比例尺缩小,并用
规定的符号绘在图纸上,这种地物符号称为比例 符号。如房屋、湖泊、农田、森林等。
4 地物符号
• 二、非比例符号
