空预器安装施工方案教学教材
空预器安装施工方案..
空预器安装施工方案在空气净化领域，空预器是一种重要的设备，用于净化工业废气中的颗粒物和污染物。
其正确的安装施工方案对于设备的性能和寿命有着重要的影响。
设备位置选择在安装空预器之前，需要选择一个合适的位置，这个位置需要考虑以下几个因素：•工作环境：空气净化设备需要与生产设备相连通，不要影响生产效率；•安全因素：应选择离生产设备远离火源的位置，避免设备在工作过程中受到火灾等危险因素的影响；•维护方便：选择位置应考虑到设备的维护和清洁，便于维修人员进行维护操作。
设备安装步骤步骤一：清理施工现场在安装空预器之前，需要清理安装现场，确保工作环境整洁，避免施工过程中出现杂物干扰。
同时，对施工现场进行标识，确保安全施工。
步骤二：设备就位根据设备的设计图纸和相关要求，将空预器就位，确保设备的安装位置正确。
在将设备安装在支架上时，注意支架的牢固性和稳定性。
步骤三：连接管道将空预器与生产设备的排气管道连接起来，在连接管道时，确保管道连接紧密，避免漏气问题的发生。
同时，需要注意管道的走向和斜度，确保排气畅通。
步骤四：固定设备在设备就位后，将设备固定在支架上，确保设备的稳定性。
在固定设备时，需使用专用的螺栓和螺母，确保固定牢固。
步骤五：接通电源在完成设备的安装和固定后，接通设备的电源，进行设备的测试和调试。
检查设备是否正常运转，确保设备安装施工无误。
安装注意事项•安装人员需穿戴工作服和安全帽等必要的劳动防护用品，确保安全施工；•安装空预器过程中，需注意设备的重心平衡，避免设备倾斜导致安装失败；•在施工过程中，应严格按照设计图纸和施工方案的要求进行，确保设备的安装正确无误；•安装完成后，应进行设备的功能测试，确保设备正常运转。
总结空预器作为工业废气处理设备，其安装施工方案直接关系到设备的性能和寿命。
因此，在安装空预器时，需严格。
【施工方案】空预器施工方案
【施工方案】空预器施工方案一、工程概述本次施工的空预器是具体工程名称中的重要设备，其主要作用是利用锅炉尾部烟道中的烟气热量加热进入锅炉的空气，从而提高锅炉的热效率。
空预器的型号为具体型号，设计参数为详细参数。
二、施工准备（一）技术准备1、熟悉空预器的施工图纸和相关技术规范，制定详细的施工方案和技术交底。
2、对施工人员进行技术培训，使其掌握空预器的施工工艺和质量要求。
（二）材料准备1、根据施工图纸和材料清单，准备好空预器所需的各种材料和构配件，如钢材、密封件、传热元件等，并确保材料的质量符合要求。
2、对材料进行检验和验收，不合格的材料不得使用。
（三）施工机具准备1、配备足够的施工机具，如吊车、电焊机、切割机、磨光机等，并确保机具的性能良好。
2、对施工机具进行维护和保养，定期进行检查和校准。
（四）施工现场准备1、清理施工现场，保证施工场地平整、畅通，具备良好的排水条件。
2、搭建临时设施，如仓库、休息室、办公室等，满足施工人员的生活和工作需要。
三、施工工艺流程（一）基础验收与划线1、对空预器的基础进行验收，检查基础的尺寸、标高、中心线位置等是否符合设计要求。
2、在基础上划出空预器的中心线和轮廓线，作为安装的基准。
（二）底部结构安装1、安装空预器的底部框架和支撑梁，调整其水平度和标高，使其符合要求。
2、安装底部的密封装置，确保密封良好。
（三）传热元件安装1、将传热元件按照设计要求进行组装，注意元件的方向和顺序。
2、逐片将传热元件安装到空预器的框架中，保证安装牢固，间隙均匀。
（四）上部结构安装1、安装空预器的上部框架和支撑梁，调整其水平度和标高，使其与底部结构对齐。
2、安装上部的密封装置，确保密封良好。
（五）驱动装置安装1、安装空预器的驱动电机、减速机和传动轴，调整其位置和同轴度，使其运转平稳。
2、连接驱动装置与空预器的转动部件，进行试运转，检查其运行情况。
（六）密封调整1、对空预器的径向、轴向和周向密封进行调整，确保密封间隙符合设计要求。
空预器施工方案
空预器施工方案
一、施工前准备
在进行空预器施工前需要充分准备，确保施工顺利进行。
具体准备工作如下：
1.制定详细的施工计划，包括施工流程、施工时间安排、所需人员及材
料等。
2.安排专业技术人员对施工现场进行勘察，确定施工条件和施工方案。
3.准备施工所需的工具、设备和材料，确保施工过程中的需要能够及时
满足。
二、施工过程
1. 拆除旧设备
在进行空预器施工之前，需要先拆除旧的设备。
拆除工作应当谨慎进行，避免对周围设备和结构造成影响。
2. 安装空预器设备
根据预先制定的施工方案，安装空预器设备。
在安装过程中，要注意设备的位置、固定方式以及连接管道的布置。
3. 联调测试
安装完成后，对空预器设备进行联调测试，确保设备能够正常运行和达到预期效果。
如发现问题，及时进行调整，并重新测试。
4. 完善设备细节
对空预器设备进行细节处理，包括密封处理、外观整理等，确保设备的使用效果和安全性。
三、施工后维护
空预器施工完成后，需进行定期的维护工作，以确保设备长期稳定运行。
维护工作包括：
1.定期清洁空预器设备，避免灰尘和污垢对设备造成影响。
2.定期检查设备运行状态，及时发现问题并进行处理。
3.定期更换设备耗材，确保设备正常运行。
结语
空预器施工是一个复杂的过程，需要精心策划和仔细执行。
只有严格按照施工方案进行施工，才能确保设备的正常运行和长期使用。
希望以上施工方案可以对您有所帮助，如有疑问或需要进一步了解，请随时与我们联系。

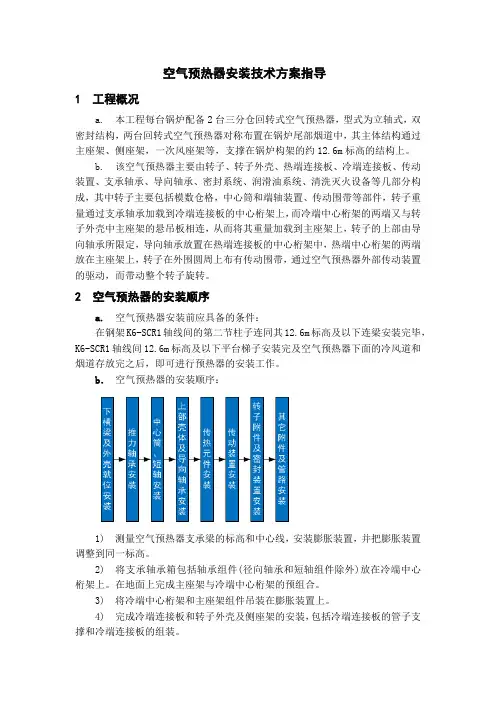

空气预热器安装技术方案指导
空气预热器安装技术方案指导1 工程概况a. 本工程每台锅炉配备2台三分仓回转式空气预热器，型式为立轴式，双密封结构，两台回转式空气预热器对称布置在锅炉尾部烟道中，其主体结构通过主座架、侧座架，一次风座架等，支撑在锅炉构架的约12.6m标高的结构上。
b. 该空气预热器主要由转子、转子外壳、热端连接板、冷端连接板、传动装置、支承轴承、导向轴承、密封系统、润滑油系统、清洗灭火设备等几部分构成，其中转子主要包括模数仓格，中心筒和端轴装置、传动围带等部件，转子重量通过支承轴承加载到冷端连接板的中心桁架上，而冷端中心桁架的两端又与转子外壳中主座架的悬吊板相连，从而将其重量加载到主座架上，转子的上部由导向轴承所限定，导向轴承放置在热端连接板的中心桁架中，热端中心桁架的两端放在主座架上，转子在外围圆周上布有传动围带，通过空气预热器外部传动装置的驱动，而带动整个转子旋转。
2 空气预热器的安装顺序a. 空气预热器安装前应具备的条件：在钢架K6-SCR1轴线间的第二节柱子连同其12.6m标高及以下连梁安装完毕，K6-SCR1轴线间12.6m标高及以下平台梯子安装完及空气预热器下面的冷风道和烟道存放完之后，即可进行预热器的安装工作。
b．空气预热器的安装顺序：1) 测量空气预热器支承梁的标高和中心线，安装膨胀装置，并把膨胀装置调整到同一标高。
2) 将支承轴承箱包括轴承组件(径向轴承和短轴组件除外)放在冷端中心桁架上。
在地面上完成主座架与冷端中心桁架的预组合。
3) 将冷端中心桁架和主座架组件吊装在膨胀装置上。
4) 完成冷端连接板和转子外壳及侧座架的安装，包括冷端连接板的管子支撑和冷端连接板的组装。
5) 调整支承轴承箱和组装好的轴承，使之符合安装要求。
6) 安装转子中心筒和端轴装置。
7) 安装热端中心桁架和热端连接板，包括热端连接板的管子支撑和热端连接板的组装。
8) 安装导向轴承。
9) 把支承轴承的径向轴承和短轴组件装入轴承箱内。
《空预器安装》课件
安装空预器
6
将空预器安装在支架上，确保稳固。
安装后检查
1 空预器运转测试
确保空预器能正常运行并达到预期效果。
2 漏气测试
检查空气管道和连接处是否存在漏气问题。
3 温度测试
测量空预器出风口的温度，确保稳定在设定值范围内。
常见问题解决方法
空气流量不足
检查空气管道是否受阻或需 要更换空气过滤器。
空气温度不稳定
3 安全措施
在安装过程中，请戴好个人防护装备，遵守相关安全规定。
空预器安装步骤
1
清洁安装位置
清洁安装区域，确保没有灰尘或杂物。
安装支架
根据安装位置的要求，安装空预器支架。
3
安装电缆
连接空预器与电源，保证正常供电。
安装空气管道
4
连接空预器与空气源，确保通畅的空气
流动。
5
安装散热管道
安装散热管道，确保空预器正常散热。
《空预器安装》PPT课件
# 空预器安装 ## 概述 - 空预器是一种用于预处理空气的设备，其安装对于维护一个舒适和健康的室内环境至关重要。 - 本课程将介绍空预器的安装步骤和常见问题解决方法。
安装前准备
1 安装位置确定
根据空气流通的需要，选择合适的安装位置。
2 工具准备
确保具备安装所需的工具，如螺丝刀、扳手等。
可能是散热管道不畅通或空 预器的温度控制器出现故障。
噪音过大
检查支架是否牢固，散热器 是否需要清洁。
安装注意事项
1 保持清洁
定期清洁空预器和相应的设备，以确保其正常运行。
2 定期检查
定期检查空气管道、散热管道和连接处，及时发现并解决问题。
3 使用安全
空气预热器安装指导书教材
施工方案会签表目录1. 工程概况 (1)2. 编制依据 (2)3. 空气预热器安装部分技术参数 (3)4．施工前准备 (3)5. 作业进度及劳动力安排 (6)6. 安装程序及步骤 (6)7. 质量保证措施 (14)8. 安全措施 (15)9. 环境保护措施 (20)10. 试运注意事项 (24)11.交底记录： (25)1 工程概况供热机组扩建工程,安装两台哈尔滨锅炉厂生产的HG-1165/17.5 SMR3型亚临界自然循环炉，配备两台全模式三分仓容克式空气预热器。
该预热器是利用锅炉烟气中吸收热量来加热空气的一种热交换器，其作用是回收烟气余热，提高锅炉效率。
其主要有烟风道连接板，冷端连接板，热端连接板，冷端连接环，热端弓形环，主座架，侧座架（元件盒修护板），转子外壳板组件，导向轴承，支承轴承，转子，转子模式扇形仓，转子中心筒，导向端轴，支承端轴，传动装置，膨胀装置；其附属装置包括：吹灰器，水冲洗装置，观察装置；该预热器型号30.5－VI（T）－2333－SMR，转子名义直径11818ｍｍ，三分式，转子旋转依次经过烟气侧、一次风侧、二次风侧，一次风开口70°逆转，传热元件总高：2804ｍｍ。
预热器布置在BH-BK排、B32.2-B19.1轴及B16.7-B3.6轴之间，预热器通过膨胀装置组件支撑在.10950ｍｍ钢结构支承梁上，膨胀装置组件焊接于钢架。
其上部钢结构在21000ｍｍ处有两根横梁（2HC52）穿过，此钢梁在安装钢结构时应预留。
安装过程中与省煤器及尾部过热器存在交叉作业。
此设备由哈尔滨锅炉厂有限责任公司提供技术支持。
2 编制依据2.1 HG—1165/17.5—HM3型锅炉总图，预热器安装图、预热器安装说明书。
2.2 《电力建设施工及验收技术规范》（锅炉机组篇，管道篇，DL/T5047—95，1996年版）。
2.3 《火电施工质量检验及评定标准》（锅炉篇，1996年版）2.4 东电一公司企业标准《质量、环境、职业健康安全管理文件》(Q/Nepc(2)001-024202)2.5 《电力建设安全工作规程》（DL5009.1-2002）2.6选用施工机械性能表：300t履带性能表300t履带吊选用主臂60m，副臂36m工况。
空气预热器作业安装指导书
空气预热器组合安装作业指导书1、适用范围：本作业指导书主要适用扬州化工园区供热中心项目一期二台水煤浆锅炉空气预热器组合安装。
2、编制依据2.1《电力建设施工及验收技术规范》（锅炉机组篇）DL/T75047-952.2《火力发电厂焊接技术规程》DL/T869-20042.3 《火电施工质量检验及评定标准》（锅炉篇）（1996年版）2.4 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.5 锅炉设计、安装说明书及设计有关技术文件（杭州锅炉集团股份有限公司）2.6 锅炉施工组织设计3、工程概况及主要工程量：扬州化工园区供热中心项目一期二台水煤浆锅炉，型号为NG-220/11.5-MY，杭州锅炉集团股份有限公司制造。
该锅炉尾部竖井省煤器管下部，设有二组空气预热器，空气预热器由管箱、连通箱、胀缩接头、座架、护板、出口烟道等部分组成，管箱由Φ50×2mm的钢管及管板组焊成一体出厂。
在锅炉宽度方向由一次风和二次风预热器并列组成。
中间位二次风空预器，两侧为一次风空预器，采用立式挫裂不知。
空预器的支撑通过箱型=形梁将其重量传递至锅炉尾部钢架上。
一次冷风由锅炉的下级空预器后部两侧入口进入一次风空预器加热，再由上级空预器尾部两侧出口进入一次热风道；二次冷风由锅炉的下级空预器后部入口进入二次风空预器加热，再由上级空预器前部出口进入二次热风道。
上级和中级空预器管子材料为Q235A，下级空预器管子材料为Q355GNH. 主要工程量：该空气预热器管箱共6件，其中上级管箱重量分别为16.861/17.187/16.861吨，下级管箱重量分别为7.170/6.446/7.170吨。
4、作业人员资格及要求：安装作业人员应认真熟悉图纸，了解空气预热器的安装工艺流程，掌握安装工艺及质量要求。
安装作业人员经体检合格者方可上岗。
安装作业人员要通过三级安全教育培训。
安装作业所需施工机械及工、器具配备及要求：5.1机具配备：5.1.1 50吨汽车吊车一辆作为空气预热器管箱大件设备吊装的主要机械。
空预器安装作业指导书
目录1. 工程概况 (2)1.1工程概况 (2)1.2工程量和工期 (2)2. 编制依据 (4)3. 作业前的条件和准备 (4)3.1技术准备 (4)3.2作业人员 (4)3.3作业工机具 (6)3.4材料和设备 (8)3.5安全器具 (8)3.6工序交接 (8)3.7其它 (8)4. 作业程序、方法 (8)4.1 施工方案 (9)4.2 施工工艺流程 (9)4.3 施工方法及要求 (12)5. 质量控制点的设置和质量通病预防 (20)5.1质量目标 (20)5.2 质量通病预防 (20)5.3 作业过程中对控制点的设置 (21)5.4 质量标准及要求 (21)6. 作业的安全要求和环境条件 (22)6.1作业的安全危害因素辨识和控制 (22)6.2环境条件 (22)7. 附录（包括记录表样、附表、附图等） (23)1. 工程概况及工程量1.1 工程概况1.1.工程概况。
广东国华发电厂一期末三台工程3×600MW机组,其中#3炉安装两台上海锅炉厂引进美国技术制造的垂直轴三分仓围带驱动装置旋转式空气预热器,其型号为:2-32-VI（50°）-76〃（82〃）SMRC,每台空气预热器本体总重为580t。
容克再生式三分仓空气预热器主要由以下各部分组成:膨胀装置、冷端连接中间梁、主副支座装配组件、底部支撑轴承箱、冷端刚性环组件、冷端连接板、转子中心筒、转子外壳连接板、热端连接中间梁、热端刚性环组件、顶部导向轴承、转子模块、热端连接板、传动围带装置、扇形板、传动装置、冷热端静密封组件、底部支撑轴承和顶部导向轴承润滑装置、冷热端水管组件、密封调节加力传动装置、转子密封、转子停车报警、消防装置、轴承温度指示器和火灾监控装置等。
1.2工程量和工期1.2.1工程量主要部件数量及重量:吊装组合件起吊重量预热器的安装以不误与其相关联系统工程的安装、试运为原则，争取提前完工。
但也要有计划，以P3为准。
空预器安装指导书内容
1 作业项目概况1.1 作业内容内蒙古京能盛乐2×350MW冷热电联供机组工程，2#锅炉配备两台上海锅炉厂生产的2-30VI(50°)-2400(96″)三分仓容克式空气预热器，两台空预器对称布置。
1#预热器布置在SCR1中心线炉左侧，旋转方向为顺时针，2#预热器布置在SCR1炉右侧，旋转方向为逆时针。
1.2 作业范围主要工程量设备清点、确定空预器纵横中心线、测量空预器支撑梁标高、空预器设备组合安装、最后检查、盘车。
主要结构包括：膨胀装置、冷端中间梁及冷端连接板、热端中间梁及热端连接板、主支座及副支座、中心筒及端轴装置、支承轴承及润滑装置、导向轴承及润滑装置、转子模块及外壳组件、传动围带装置、各部位密封组件、吹灰器、水冲洗及灭火水管道、气封管道、各热工测点及停转报警装置等。
1.3 主要技术特点1.3.1 设计特点本空预器采用典型的三分仓结构设计，扇形板与转子径向隔板采用双道密封。
1.3.2 焊接工艺要求1.3.2.1 焊接空预器外壳组件及其它部件时，应采取防变形措施，尽量保证焊接变形量小。
1.3.2.2 中心筒和端轴装置安装在轴承座上后，在焊接任何结构时，必须接地保护，勿使电流通过轴承表面。
1.4 相关专业的作业要求1.4.1 锅炉尾部一层钢架已吊装完备，并经验收合格具备承载能力。
1.4.2 空预器设备到货，已清点完毕。
1.4.3 空预器安装前需要具备的条件大型吊装机械安装完备，并具备使用条件，空预器设备已到货，力能供应充足，各种安全设施都已齐全，并具备使用条件。
2 编制依据2.1 锅炉总图2.2 空预器厂家图纸2.3 空预器安装说明书2.4 空预器运行维护说明书2.5《电力建设施工质量验收及评价规程》（锅炉机组篇DL/T-5109.2-2012版）2.6《电力建设施工技术规范》锅炉机组篇2.7《电力建设安全工作规程》火力发电厂第1部分（DL5009.1-2002）2.8《电力建设安全健康与环境管理规定》2.9 相关文件ISO14000环境标准及OHSAS18000职业安全卫生系列标准。
4空气预热器安装作业指导书
目录一、概述二、编制依据三、施工工艺方案四、吊装前准备五、主要设备吊装工艺六、安全、文明施工措施七、职业健康安全、环境保护技术措施一、概述1.1工程名称：七台河市龙鹏煤炭发展责任有限公司1.2建设地点：黑龙江省七台河市1.3工程规模：本工程建设规模为3X340t/h循环流化床锅炉+3X30MW发机组配套安装工程项目二、编制依据2.1 《电站锅炉技术条件》 JB/T66962.2 审核过设计施工图2.3 《电力建设施工质量验收及评价规程》DL/T5210.2-2009；2.4 《电力建设施工质量验收及评价规程》DL/T5210.7-2009；2.5《电力建设安全工作规程》；2.6《锅炉钢结构制造执行条例》；2.7《钢筋混凝土工程施工及验收规范》。
2.8 《电力建设施工质量验收及评价规程》DL/T5210.2-20092.9 《蒸汽锅炉安全技术监察规程》三、施工工艺方案3.1、施工前准备3.1.1、在质量保证计划指导下，技术和工程管理人员按时到位，并做好人力、物力的准备工作。
3.1.2、组织施工人员学习锅炉图纸和有关技术规程，进行技术安全交底。
3.1.3、设备、工具、器具、施工材料、工装用料按计划陆续组织到场。
3.1.4、平整场地和道路，做好锅炉本体组合的准备工作。
3.1.5、准备齐全锅炉设备的管理表卡和施工记录所用各种表格。
3.1.6、设备卸车，按组合吊装先后顺序摆放，严防变形。
3.1.7、空气预热器周围要配备充足的消防器材，以防失火，特别是做管箱板煤油渗漏试验时要更加小心谨慎。
严禁吸烟。
作业区域内应设有严禁吸烟警示牌。
3．2作业流程3.2.1、安装前的检查①管箱外观检查:管板、管子无损伤、裂纹、锈蚀、压扁，管子内部无杂物。
如有杂物须清理干净并用压缩空气吹扫。
②管箱外形尺寸偏差符合《规范》要求③管板渗油试验：在管板上涂上一薄层石灰水，干燥后，将空预器倾斜30°,煤油沿下部底板内侧均匀地徐徐注入,若焊缝有裂纹、砂眼及其它缺陷时通知甲方及监理，干燥的石灰上即有黑色的斑点及印纹出现。
空预器安装施工作业指导书
一、编制依据1、火电施工质量检验标准2、电力建设施工及验收技术规范3、电力建设安全工作规程4、东方锅炉厂厂家图纸5、施工组织总设计6、#1锅炉安装专业施工组织设计二、概述华蓥山电厂扩建工程（2×300MW）#1炉的两台空预器为二分仓回转式，布置在K4~K6柱列之间，型号为LAP10320/883，转子直径为10320mm，蓄热元件热段（碳钢）高度为800+800=1600mm，冷段（搪瓷元件）300mm。
单台空预器金属重量约为367t，其中转动重量约260t（约占总重71%），其主要部件外形尺寸及重量如下：下部梁重量25.137t，中心筒及短轴重量18.821t，上部梁重量11.903t。
空预器安装主力吊车采用FZQ2000附壁吊塔吊和KH1000履带吊。
本空预器在结构上与以前的同炉型空预器有一些改进，主要体现在密封形式和驱动装置布置上，密封上采用先进的径向—轴向，径向—旁路双密封系统，径向密封由扇形板与径向密封片构成，轴向密封由轴向密封装置与轴向密封片构成，旁路密封由旁路密封片与T型钢构成。
电驱动装置布置在空预器下部梁下方，直接驱动转轴及中心筒。
三、施工前的准备工作1、所有零部件运到现场后及时进行清点和检查。
2、核实所到设备尺寸是否与图纸相符。
3、所有设备如在运输途中有变形或碰伤，在报监理甲方后，安装之前按图纸恢复。
4、所有安装空预器的工具、量具、器具必须完备，并性能可靠。
5、所有空预器上方的钢架横梁预留。
6、施工人员必须熟悉全部图纸及有关资料和说明书。
7、施工机具准备就绪。
四、施工所需的机具及材料1、10t手动葫芦2个2、其余手动葫芦大量3、#12的槽钢50m4、200t履带吊1台5、25t低驾平板车一辆6、40t汽车吊一台7、20t千斤顶4台五、施工人员安排：班长：1人班组工程师：1人钳工：10人起重工：4人焊工：2人杂工：6人六、空预器安装施工程序（一）、安装施工顺序1、对所有设备进行检查，并对空预器支承面划线。
空预器安装作业指导书 11
1. 本次安装空预器为管箱式空预器。
空预器总重约为330T。
共分8段，4段为一组，对称列于锅炉H3-H4,V2-V4轴线内。
安装在锅炉岛钢架+12245mm标高处。
故1B及以下部分钢架立柱、主横梁、斜撑必须全部安装完毕，且高强螺栓全部终紧合格。
考虑到吊装影响，横梁“H08-11300B-A”暂时预留不装。
待空预器吊装完毕后再安装。
2.在空预器安装前后需对钢架进行沉降观测。
故在吊装空预器前需对钢架的1MM标高线进行测量并记录。
二、安装程序1.设备开箱检查。
2.支承梁调整。
3.测量放线。
4.滑动支座安装。
5.设备安装就位。
三、安装方法1. 设备检查：设备到场后需对每段管箱进行如下项目们检查：①管箱外观检查：管箱，管子无损伤、裂纹，锈蚀、压扁，管子内部无杂物。
②管箱高度：在管箱互相垂直的两个侧面，沿中心线分别用钢尺测量，取平均值。
其偏差不得大于±4MM。
角线长度，计算每个侧面对角线的差值，再取均值。
管箱高H≤3M，差值应≤5MM；H＞3M，差值≤7MM。
④管板边缘平直度：应≤10MM。
⑤管箱垂直度偏差：吊线锤，用钢板尺在组合位臵测量管箱四角边缘管的垂直度，应≤5MM。
⑥空预器出厂合格证明必须齐全。
2. 支承梁调整：①支承梁标高：本次安装支承梁上平面标高为+12245MM。
从1M标高线处用钢尺测量，其标高偏差不得大于±10MM。
②支承梁上平面水平度：用U型管在每根支承梁两端测量，其偏差不得大于3MM。
若达不到以上标准，需对支承梁进行调整，具体方法见“钢架安装施工方案”。
2.测量放线：在支承梁上空预器管箱安装中心线及滑动支座安装中心线，同时在管箱上划出相应中心线，并测量管箱外轮廓尺寸，根据外轮廓尺寸在支承梁上临时点焊管箱安装定位板。
注意：滑动支座下板中心位臵在长度方向偏移管箱中心11MM，宽度方向偏移8MM，偏移方向按图“43-100429-5-391”中所示膨胀方向。
4. 滑动支座安装：准仪调整各板标高，用在下板于支承梁之间垫薄铁片的方法，使各板在同一水准面上，然后焊接固定。
空预器安装施工方案
空预器安装施工方案一、项目概述空调预装施工是指在建筑物的主体施工过程中，按照建筑设计要求和空调系统设计要求进行空调管线预埋，以便后期安装空调机组和相关设备。
本文对空调预装施工方案进行详细说明。
二、施工内容1.空调管线预埋根据建筑设计和空调系统设计方案，预埋空调管道、电缆、水管等。
预埋应遵循以下原则：（1）不与其他供暖、给水排水等管线交叉，并保持相对独立；（2）保持空调管道清晰、正确的路线，避免弯头过多；（3）埋设位置应符合建筑物的结构要求，不得损坏或影响建筑结构安全。
2.安装预埋管道支架根据建筑设计和空调设计图纸，安装预埋管道支架。
支架的安装应牢固，以确保预埋管道的稳定和安全。
3.安装预埋配电箱根据设计要求，在空调用电位置安装预埋配电箱。
配电箱的安装应符合电气安装规范，保证线路的安全性和可靠性。
4.检查和清理完成预埋工作后，进行检查和清理。
检查预埋管道是否按设计和要求进行铺设，并清理工作现场。
三、施工步骤1.施工前准备（1）确认建筑设计和空调系统设计的要求；（2）组织施工人员，并进行必要的培训；（3）准备所需工具和材料，如管材、支架、电缆等；（4）制定详细的施工计划和进度安排。
2.现场测量和标示根据建筑设计和空调系统设计的要求，使用测量工具进行现场测量，并标示出预埋管道的位置和走向。
3.预埋空调管线（1）安装预埋管道支架；（2）将空调管材依据设计要求进行切割，并通过支架进行固定；（3）对于大口径管道，采用专用连接件进行连接；（4）预埋管道末端应盖上止尘帽，以防止杂物进入管道。
4.预埋电缆（1）根据建筑设计和空调系统设计方案，预埋空调用电线缆；（2）使用槽弯机将电缆弯曲成设计要求的形状，并进行固定。
5.预埋水管（1）根据建筑设计和空调系统设计方案，预埋冷热水管；（2）使用专用连接件连接水管，并通过夹具进行固定。
6.预埋配电箱（1）按照设计要求，在空调用电位置安装预埋配电箱；（2）将预埋的电缆与配电箱连接，确保接线牢固可靠。
空预器安装施工方案
魏桥纺织股份有限企业（魏桥三电） 4×240t/h锅炉脱硝工程空预器改造施工方案审批:中节能六合天融环境保护科技有限企业魏桥三电项目经理部目录一、工程概况 (1)二、编写根据 (1)三、施工作业前旳准备 (1)四、施工作业程序、技术规定 (4)五、检查验收措施及程序 (7)六、安全管理方案和措施 (7)一、工程概况1.1概况1.1 工程项目名称: 魏桥纺织股份有限企业热电厂4×240t/h锅炉脱硝工程安装。
1.2 工程项目地址: 山东省邹平县魏桥镇1.3工程范围: 魏桥纺织股份有限企业热电厂4×240t/h锅炉省煤器工程改造及空预器改造。
本方案为5、6、7、8号空预器改造专题施工方案。
1.4工程特点：本工程为改造工程, 各机组脱硝系统均运用停机检修时间, 工期任务非常艰巨, 前期工程和电厂生产同步, 对现场旳防护工作点多面广, 责任重大, 需采用可靠旳安全防护和文明施工措施。
二、编写根据2.1DL/T 5210.2-2023《电力建设施工质量验收及评价规程》(锅炉篇)；2.2DL 5190.2-2023《电力建设施工及验收技术规范》（锅炉机组篇）；2.3 《电力建设安全工作规程》（火力发电厂）2023版；2.4 DL/T869-2023《火力发电厂焊接技术规程》；三、施工作业前旳准备3. 1技术准备3.1.1根据东方锅炉集团股份有限企业提供旳图纸和国家规范规定, 编制作业指导书。
3.1.2进行施工现场危险源和环境原因识别；制定防备措施。
3.1.3组织施工班组进行技术交底会, 让施工人员熟悉图纸及作业指导书, 学习施工规范, 掌握施工工艺；3.2作业人员3.2.1作业人员配置3.2.2人员分工同人员配置。
3.3材料、设备准备甲方提供旳空预器设备已运至施工现场, 并通过开箱检查验收, 数量及设备型号与图纸相符。
3.3.2施工用辅材已备足, 且质量符合规范规定。
3.3.3氧气、乙炔供应充足, 采用瓶装供应, 由焊接班组安排就位。
上海锅炉厂空预器安装说明书教学内容
空预器安装说明书产品型号：2-32.5VI(T)-2200(2300) SMRC 产品名称：容克式空气预热器编号：770067-2-8641编制：校对：审核：批准：上海锅炉厂有限公司SHANGHAI BOILER WORKS，LTD2020年3月1、前言该容克式空气预热器的设计引用了美国空气预热器公司的技术。
有关安装人员，在开始安装空气预热器之前，应仔细研究本说明书、图纸及相关资料。
本说明书着重介绍了半模块、圆外壳空气预热器推荐的工地安装顺序，力求使空气预热器的工地安装工作做到有序、合理。
有关安装人员，可根据以往经验，现场环境等因数，参考本推荐的工地安装顺序，制订和细化切实可行的工地安装工序和工步。
容克式空气预热器的总图、分总图及其分解图，是些比较重要的图纸，在安装阶段常要用到，需妥善使用和保管，以供各安装阶段使用。
本说明书中的安装检查表格，工地检查人员应如实填写，存档备查。
这些安装检查表格，是重要的原始凭证，也是空气预热器性能分析的重要依据之一。
预热器立体图线）。
旋转中心筒合件，每转90°检测其水平度，通过调节导向轴承座使得水平度不大于0.25mm/m 。
11、 拆去密封盘上的运输保护件，并打磨此区域。
调整并就位静密封盘，确保与中心筒同轴度偏差不超过±0.5mm 。
12、 安装导向轴承润滑装置。
三、 本程序中涉及的各组件重量为：1、 端轴装配件重约：20(t).2、 热端连接板中间梁等重约：35(t)3、 导向轴承组件重约：2.5(t)注意：在焊接任何结构件时，应接地保护，勿使电流通过导向轴承和支承轴承表面。
安装步骤二示意导向轴承气封组件热端连接板中间梁导向轴承座 冷端连接板中间梁支座装配组件冷端扇形板 中心筒端轴装配安装步骤三示意图付支座热端中间梁付支座冷端中间梁中心定位冷端刚性环用户钢梁冷端一次风梁安装步骤四示意图热端中间梁热端刚性环传动装置外壳冷端刚性环中心定位支座装配冷端一次风梁安装步骤五示意图热端中间梁热端一次风梁中心定位支座装配安装步骤六示意图安装步骤七示意图付支座冷端拉紧环`冷端一次风梁冷端刚性环付支座冷端转角冷端中间梁冷端连接板圆外壳冷端连接板圆外壳付支座圆外壳圆外壳冷端刚性环一次风圆外壳付支座圆外壳传动装置圆外壳安装步骤八示意图热端烟道转角热端中间梁热端烟道转角热端烟道转角热端连接板圆外壳热端刚性环付支座热端连接板圆外壳安装步骤九示意图旁路密封片检查注意:1. 测量时每隔300测量一次，并作好记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
魏桥纺织股份有限公司（魏桥三电） 4×240t/h锅炉脱硝工程空预器改造施工方案审批：审核：编制：中节能六合天融环保科技有限公司魏桥三电项目经理部．目录一、工程概况............................................... ................................................. (1)编写依据............................................... ................................................. ...............1 二、三、施工作业前的准备............................................... . (1)四、施工作业程序、技术要求............................................... (4)五、检查验收方法及程序............................................... (7)六、安全管理方案和措施 .............................................. (7)一、工程概况1.1概况1.1 工程项目名称：魏桥纺织股份有限公司热电厂4×240t/h锅炉脱硝工程安装。
1.2 工程项目地址：山东省邹平县魏桥镇1.3工程范围：魏桥纺织股份有限公司热电厂4×240t/h锅炉省煤器工程改造及空预器改造。
本方案为5、6、7、8号空预器改造专项施工方案。
1.4工程特点：本工程为改造工程，各机组脱硝系统均利用停机检修时间，工期任务非常艰巨，前期工程和电厂生产同步，对现场的防护工作点多面广，责任重大，需采取可靠的安全防护和文明施工措施。
二、编写依据2.1 DL/T 5210.2-2009《电力建设施工质量验收及评价规程》(锅炉篇)；2.2 DL 5190.2-2012《电力建设施工及验收技术规范》（锅炉机组篇）；2.3 《电力建设安全工作规程》（火力发电厂）2002版；2.4 DL/T869-2012《火力发电厂焊接技术规程》；三、施工作业前的准备3．1技术准备3.1.1根据东方锅炉集团股份有限公司提供的图纸和国家规范要求，编制作业指导书。
3.1.2进行施工现场危险源和环境因素识别；制定防范措施。
3.1.3组织施工班组进行技术交底会，让施工人员熟悉图纸及作业指导书，学习施工规范，掌握施工工艺；3.2作业人员3.2.1作业人员配置序号工种数量1人 1 项目经理人1 生产经理2人员分工3.2.2 同人员配置。
3.3材料、设备准备3.3.1甲方提供的空预器设备已运至施工现场，并经过开箱检查验收，数量及设备型号与图纸相符。
3.3.2施工用辅材已备足，且质量符合规范要求。
3.3.3氧气、乙炔供应充足，采用瓶装供应，由焊接班组安排就位。
3.4主要机具机具名称型号及规格单位数量作用箱体的吊装台1 75T 汽车吊小件的吊装台 1 25T 汽车吊倒运箱体台1 5T 叉车台3t 卷扬机2设备找正 2 千斤顶10t 个设备组合找正及短4链条葫芦只10t距离倒运设备组合找正及链条葫5t4距离倒主要工具：角磨2台，线锤 2个，水准仪1台，水平仪 1台，钢卷尺（50米）1把，钢板尺（1米） 1把，塞尺 2把，活动扳手12″、15″各2把，套筒扳手1套，其他常用工具班组自备。
3.5作业条件3.5.1力能供应施工现场有充足的照明，现场设置施工电源二级盘一只。
氧气、乙炔采用瓶装供应，能满足现场的安装需要。
3.5.2场地施工场地用红白带隔离起来，挂警告标牌，禁止其他无关人员进入。
3.5.3上道工序空预器设备到达现场，根据图纸和装箱清单，认真清点设备，对设备的规格及外观进行全面检查，并用记号笔进行编号，应无缺件、损坏件和与图纸不符件；3.5.4工作环境考虑现场场地有限，设备堆放应有序，工器具不可随手乱扔，施工现场干净、清洁。
3.5.5安全防护设施和用品主要安全防护设施和用品配置四、施工作业程序、技术要求4.1空预器的拆除锅炉空气预热器系统以锅炉中心线为中心，分为前后两部分，现场切割分解主要使用火焊切割。
拆除前技术人员需熟悉图纸及相关技术资料，并由技术人员根据图纸件号及时地做好标记。
拆除采用分层分段逐步拆除，具体操作如下：4.1.1空气预热器箱体的拆除（1）锅炉空气预热器下箱体共有8件，前后各4件，每件重量为4.5T。
中间箱体共8件，前后各4件，每件重量为9.7T。
(2)由于箱体分为上中下，本次拆除中下箱体。
在拆除之箱体之前，先把底部烟道部分保温拆掉，然后再用气割拆除下部烟道，切除烟道的具体尺寸按照能把下箱体拆除落下的尺寸而定。
倒链固定在护板上并挂住下箱体的上部，然后用气割把密封焊全部割掉，这样就可以把下箱体拆除并移出。
中间箱体的拆除，先拆除相应位置的保温，再将左右两侧的护板拆除，然后将倒链固定在中间箱体的上部钢架上并挂住中间箱体的上部，然后逐步把中间箱体脱出锅炉本体放在8米平台上。
最后再用汽车吊吊至地面。
4.2空预器安装4.2.1作业程序安全技术交底设备清点检查检验合格基础划线检验合格下管箱安装找正检验合格中间箱安装找正检验合格烟气出口恢复检验合格烟气进口组件安装检验合格密封性试验检验合格安装结束签证记录作业方法与步骤4.2.2设备检查4.2.2.11）管式空气预热在安装前应检查管箱外形尺寸，并应清除管子内外的尘土、锈片等杂物，检查管子和管板的焊接质量，必要时进行渗油试验检查其严密性；2）根据图纸对各管箱进行外型尺寸复查、编号，将箱体倒运至现场并用吊车吊放在相应的位置。
4.2.2.2箱体安装箱体的安装分为Ⅰ箱体和Ⅱ箱体，先进性下箱体安装。
将下箱体从拆除时的开口处，一节一节的用倒链拉上去。
按照ⅠⅡⅡⅠ的顺序先把左侧箱体安装完毕再将右侧箱体安装完毕，最后将开口恢复。
中间相提的安装与下箱体大致相同，从拆除的左右两侧护板处用倒链一节节的拖拽进去，拖拽的顺序与拖拽下箱体相同。
工艺质量控制措施4.3 、设备外形尺寸检查要仔细，符合规范要求。
1 、测量所用仪器、工具应经校验合格并有校验报告。
2 3、构件之间的焊接，焊缝高度要符合图纸要求。
4.4作业质量标准及检验要求 4.4.1作业质量标准)锅炉篇(DL/T 5210.2-2009《电力建设施工质量验收及评价规程》4.4.1.1以为主要验收标准，双方同时参照制造厂资料的相关内容作为验收标准。
密封件的安装质量要求；4.4.1.2 ；．同一平面上，允许偏差±2mm a ；．以同一基准安装所有密封条，焊后变化在±2mm b 4.4.1.3临时加固件、吊耳等割除后应打磨平整；故焊接时严格按图纸及说明安装中所需焊接件较多，焊接要求也不同，4.4.1.4 书要求焊接；注意：如果厂家现场工代有特别要求，则以说明书要求为检验标准；4.4.1.5 所有测量工具，必须经计量单位鉴定合格，且在有效期内，方可使用。
4.4.1.64.5检验要求4.5.1每一施工项目施工结束均须经过交接验收，上道工序未验收合格不得转入下道工序的施工。
4.5.2交接验收各专业班组长或技术员参加，发现问题时工地质检员、专工、主任参加分析，提出处理意见。
整体作业任务完成后，应及时提交验收，并办理验收签证。
4.5.2.3．五、检查验收方法及程序根据国家法律、法规及规范要求，空预器验收可分为四级、五级验收，四级验收主要为施工队—分包单位—总包单位—监理单位，五级验收主要为施工队—分包单位—总包单位—监理单位—建设单位。
且根据项目划分表的要求及现场的施工情况，到了现场见证点和停工待检点等质量控制点的时候，施工单位会提前对监理单位或建设单位口头通知或书面通知。
六、安全管理方案和措施6．1预防1) 认真贯彻“安全第一，预防为主、综合治理”的安全方针，严格执行国家有关安全生产的方针、政策、法令、法规及行业规程、规范和公司各项安全管理制度。
2) 努力提高安全健康、环境管理水平，对事故进行预测预控，建立落实以第一安全责任人为核心的各级安全生产责任制，全面推行自下而上的“杜绝违章，消灭事故”承诺制。
3）所有参加施工人员必须有类似大板梁安装工作经验并经过三级安全教育，起重工、操作工、电焊工等特殊工种，必须经过专业技术培训，考试合格后，持证上岗，严禁跨工种施工；所有高处作业人员开工前都必须进行体格检查，经医生鉴定患有不宜登高作业病症的人员不得进行高处作业。
操作工在操作时要集中精力，严禁误操作，起重作业必须统一、专人指挥，信号明。
4）本项目属重大作业项目，开工前必须由项目总工主持、组织技术交底会议，使施工人员了解施工内容、方案和安全注意事项，明确各工种岗位职责，并在安装中严格执行；特殊吊装作业必须办理施工票，明确吊装负责人，施工“三“三查”班组施工人员每天必须进行站班会，并经安全部门批准；监护人，交”、得到切实落实执行。
5）人员进入施工现场必须戴好安全帽，高处作业必须系好安全带，安全带应挂在垂直上方牢靠的地方，并应配备工具袋，所有工具必须系有保险绳，严禁乱抛工具，防止高空落物，施工中必须严格遵守有关安全文明施工规定，所有的安全防护设施配备到位。
6）所有起重用工、器具在使用前，必须进行全面检查，确认完好无损后方可使用，严禁超负荷使用，使用链条葫芦时，起重链不得打扭，严禁用链条葫芦直接绑扎被起吊物。
7）吊装现场应设置作业隔离区，用红白栏杆和红白带进行警戒、隔离并安排专人监护，非作业人员严禁进入作业区，吊物和起重臂下严禁站人或行人通过。
8）焊缝高度符合有关规程、规范的要求，点焊的构件不准受力起吊。
9）起吊钢丝绳在吊物棱角处要垫物保护，严禁无保护吊装。
10）现场需要用电时，必须由电维护电工负责接线，并有专人监护；夜间施工照明充足。
现场配电箱应加锁，明显部位应设标示。
标示要清楚、对应、正确。
11）严格遵守公司安全生产十大纪律；严禁酒后上班；施工现场严禁吸烟。
12）从事安装（测量、焊接等）人员，带好速差安全带，搭好软爬梯或水平绳，并穿软底鞋。
13）当工作地点风力达到5级时，不得进行受风面积大的起吊作业；当风力达到6级及6级以上时，应停止作业。
14) 安全检查警示牌、警示标语要布置到炉架各层醒目的位置。
15) 电火焊作业时要有应做好隔离措施并安排专人监护，作业面应配置充足的消防器材；16) 吊装过程中，专业要配备两名专职安全员对作业全过程进行安全监督；6.2高处坠落事故1)转移、抢救受伤人员。
首先发现者视伤者伤情进行简单处理和把伤者转移到安全地点，同时迅速报告应急响应的最高管理机构，保护好事故现场。
