内外压平衡式波纹补偿器工作原理

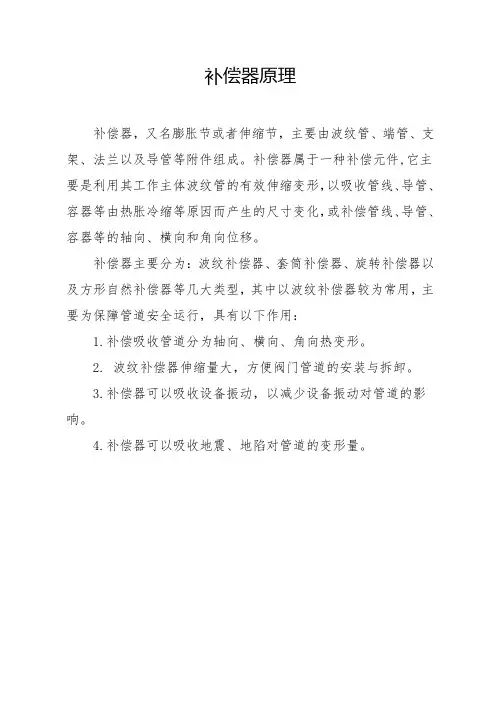

补偿器原理
补偿器原理
补偿器，又名膨胀节或者伸缩节，主要由波纹管、端管、支架、法兰以及导管等附件组成。
补偿器属于一种补偿元件,它主要是利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
补偿器主要分为：波纹补偿器、套筒补偿器、旋转补偿器以及方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：
1.补偿吸收管道分为轴向、横向、角向热变形。
2. 波纹补偿器伸缩量大，方便阀门管道的安装与拆卸。
3.补偿器可以吸收设备振动，以减少设备振动对管道的影响。
4.补偿器可以吸收地震、地陷对管道的变形量。
补偿器的原理
补偿器的原理补偿器是一种常见的电子元件，它在电路中起到了非常重要的作用。
补偿器的原理是什么呢？在本文中，我们将对补偿器的原理进行详细的介绍。
首先，我们需要了解补偿器的作用。
补偿器通常用于调节电路中的电压、电流或频率，以保持电路的稳定性和性能。
它可以在不同的电路中起到不同的作用，比如在放大器电路中用于稳定增益，或者在振荡器电路中用于稳定频率。
补偿器的原理主要包括两个方面，电容补偿和电感补偿。
在电路中，电容和电感是两种常见的元件，它们分别具有存储电荷和存储能量的特性。
补偿器利用电容和电感的这些特性来实现对电路的调节和稳定。
电容补偿是指通过加入电容元件来调节电路的性能。
电容可以存储电荷，并且具有对频率的依赖性，因此可以在电路中起到滤波和稳定频率的作用。
通过合理选择电容的数值和连接方式，可以实现对电路性能的调节和优化。
电感补偿则是通过加入电感元件来调节电路的性能。
电感可以存储能量，并且具有对电流的依赖性，因此可以在电路中起到稳定电流和阻抗的作用。
通过合理选择电感的数值和连接方式，可以实现对电路性能的调节和优化。
除了电容和电感补偿外，补偿器还可以采用其他的调节方式，比如负反馈和正反馈等。
这些调节方式可以通过改变电路中的反馈路径和增益来实现对电路性能的调节和稳定。
总的来说，补偿器的原理是通过合理选择和连接电容、电感等元件，以及采用合适的反馈方式来实现对电路性能的调节和稳定。
它是电子电路中非常重要的一部分，对于保证电路的稳定性和性能起着至关重要的作用。
在实际的电子电路设计中，我们需要根据具体的应用场景和要求来选择合适的补偿器，并且合理设计补偿器的参数和连接方式，以实现对电路性能的最优化。
补偿器的原理虽然复杂，但是只要我们掌握了其基本原理和调节方式，就可以在电路设计中灵活应用，实现对电路性能的精确控制和稳定优化。
总之，补偿器是电子电路中非常重要的元件，它的原理是通过合理选择和连接电容、电感等元件，以及采用合适的反馈方式来实现对电路性能的调节和稳定。

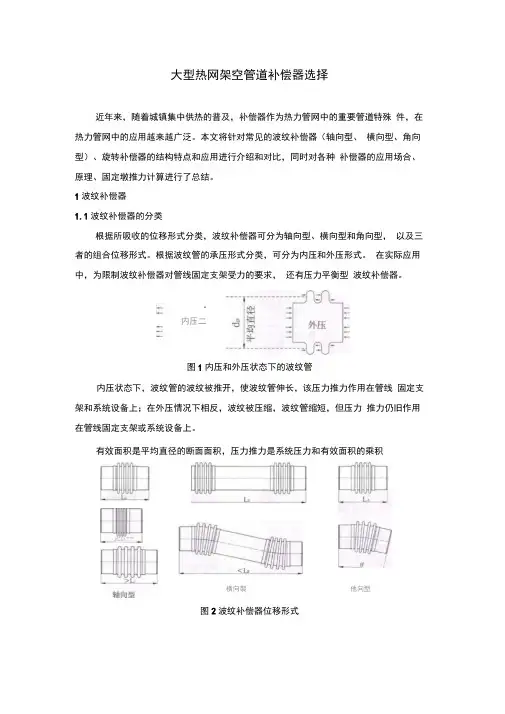

大型热网架空管道补偿器选择
大型热网架空管道补偿器选择近年来，随着城镇集中供热的普及，补偿器作为热力管网中的重要管道特殊 件，在热力管网中的应用越来越广泛。
本文将针对常见的波纹补偿器（轴向型、 横向型、角向型）、旋转补偿器的结构特点和应用进行介绍和对比，同时对各种 补偿器的应用场合、原理、固定墩推力计算进行了总结。
1波纹补偿器1.1波纹补偿器的分类根据所吸收的位移形式分类，波纹补偿器可分为轴向型、横向型和角向型， 以及三者的组合位移形式。
根据波纹管的承压形式分类，可分为内压和外压形式。
在实际应用中，为限制波纹补偿器对管线固定支架受力的要求， 还有压力平衡型 波纹补偿器。
图1内压和外压状态下的波纹管内压状态下，波纹管的波纹被推开，使波纹管伸长，该压力推力作用在管线 固定支架和系统设备上；在外压情况下相反，波纹被压缩，波纹管缩短，但压力 推力仍旧作用在管线固定支架或系统设备上。
有效面积是平均直径的断面面积，压力推力是系统压力和有效面积的乘积图2波纹补偿器位移形式■内压二_J CL I 一横向製他向型性能简介轴向乃压適(RNY1■脚询压式SE铁补礙上要用于补& 轴向检楼.也町以补悽横甸也禅或戟JM与捕向自戎检籟”具克补偿曲他藩哺能力・ti一&人见它来补警细住彩・勒M4-A :DS1制|「一」心宀器卜宴用于补盘ft!冉位襌.牢育対尅询却I：寸无汀叭袖向氐钓克暹狡补備疥圧要fD于补卿网也锹悔一严閒證驚他心—「讣卜架，袖“J取式l<FSJ巴理内虽式樹向里丈股纹补懐辩具奇鞍K的釉向补侶1L刃列！聃1訂恃存枝人的特SL屋轴冈外儿戈ITWY)A埠忙压式(ZMWY：戸哩内氐讓戢补卷滞帀〒嘅掘氏埋廿爼的割虻盘鼻r不用魅小躍、可区浙恃越首扛坤it舉瞳，足首u旨立竝以逹甘包继护.轴曲堂IT KJi rMi«.叫韭吐瞪iV?”4拠外怎啟啟补蛍細卩「吐皈r_ Jffi ii 議的料乌吨移,邢用偿冲牢.可以嗨替*殳直援血鼻谀.具和自汗制能」人務册免:;rj' . jr.i.^t!'幹心巾七—名称及型号结构型式性能简介轴向内外压平衡述(NWP)—*ME3/[|内外压半猶式波tt补傥癸HJ1暇收管线的轴向他移.菽览力襦力由小佑器口豺结构所玖曼.曾线固定支架仅弔冷刚度力和处用力即可.尤加适台带以没迈咬犬固定支次的栗空管线.轴向全外压平衡式(QWP)险j•具玄内外;£平俺式敲纨卜供益的ft 点外.外压平扁型披坟补供茂还幷别遹仟于钢伕.石化.冶金岑行心的爲瞪角压工艺管线.初温烏乐炊态下嶷供九的钻向补偿就~ti埋内外压平衡式(ZMNWP)同内外压千•Mt!亲却•松随符线口接坤人地乩花小同定支绘的椎力。
波纹补偿器
波纹管（膨胀节/补偿器）功能及工作原理补偿器的功能及工作原理<B>波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。
2.补偿器执行标准：金属波纹管采用GB/T12777-2008并参照美国""EJMA'^标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18Ni9Ti,OCr19Ni9奥氏体不锈钢，800, 800H, 600, 625,钛材（TA1, TA2）,钛合金等材料。
两端接管或法兰采用低碳钢或低合金钢。
金属波纹管--- 补偿器选用U 形波，分单层和多层制成，有较大的补偿量，耐压可高达4Mpa,使用温度----1960C—w450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。
3.补偿器连接方式：补偿器连接方式分为法兰连接和焊接两种。
直埋管道补偿器一般采用焊接方式（地沟安装除外）4.补偿器类型：补偿器分为轴向型、横向型、角向型三大类型二十多个品种。
轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。
横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。
角向型补偿器包括：铰链补偿器、万向铰链补偿器等。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
关于波纹补偿器使用的原理2

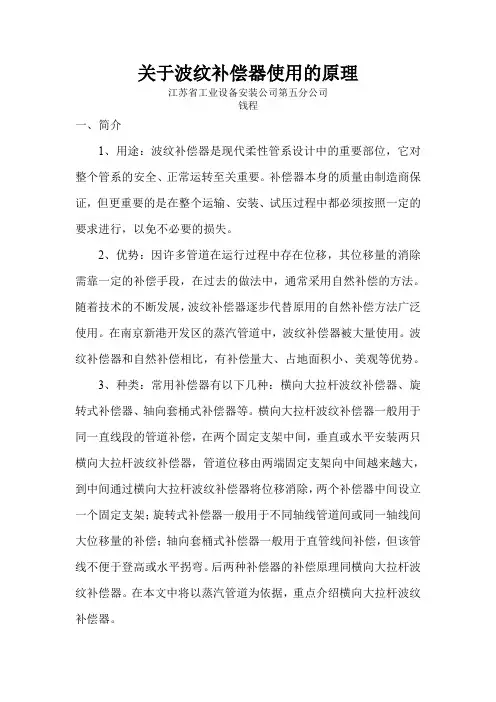

关于波纹补偿器使用的原理江苏省工业设备安装公司第五分公司钱程一、简介1、用途：波纹补偿器是现代柔性管系设计中的重要部位，它对整个管系的安全、正常运转至关重要。
补偿器本身的质量由制造商保证，但更重要的是在整个运输、安装、试压过程中都必须按照一定的要求进行，以免不必要的损失。
2、优势：因许多管道在运行过程中存在位移，其位移量的消除需靠一定的补偿手段，在过去的做法中，通常采用自然补偿的方法。
随着技术的不断发展，波纹补偿器逐步代替原用的自然补偿方法广泛使用。
在南京新港开发区的蒸汽管道中，波纹补偿器被大量使用。
波纹补偿器和自然补偿相比，有补偿量大、占地面积小、美观等优势。
3、种类：常用补偿器有以下几种：横向大拉杆波纹补偿器、旋转式补偿器、轴向套桶式补偿器等。
横向大拉杆波纹补偿器一般用于同一直线段的管道补偿，在两个固定支架中间，垂直或水平安装两只横向大拉杆波纹补偿器，管道位移由两端固定支架向中间越来越大，到中间通过横向大拉杆波纹补偿器将位移消除，两个补偿器中间设立一个固定支架；旋转式补偿器一般用于不同轴线管道间或同一轴线间大位移量的补偿；轴向套桶式补偿器一般用于直管线间补偿，但该管线不便于登高或水平拐弯。
后两种补偿器的补偿原理同横向大拉杆波纹补偿器。
在本文中将以蒸汽管道为依据，重点介绍横向大拉杆波纹补偿器。
4、安装图：a、DN300左右横向波纹补偿器补偿量一般为20mm，安装时可采用垂直安装或水平安装，安装简图见下图：（垂直装法）（水平装法）b、DN300左右旋转补偿器补偿量一般为40mm，安装时有Ω型补偿器及π型补偿器两种，Ω型补偿器一般用于补偿量较大管线，π型补偿器一般用于不在同一轴线管线，安装简图见下图：（Ω型补偿器）（π型补偿器）c、轴向套筒式补偿器一般用于补偿量不太大，且管段为直线，安装简图见下图：（轴向套筒式补偿器）二、横向大拉杆波纹补偿器简图三、横向大拉杆波纹补偿器安装前的准备工作1、补偿器到货后，需对以下内容进行开箱检查：a、文档资料：需检查补偿器标牌、合格证上所列型号、规格及技术参数是否与订货合同一致，其它所需的附属技术文件是否齐全。
内外压平衡型补偿器NPB
内外压平衡型补偿器(NPB)
一、产品用途、特点
内外压平衡（NPB）型波纹补偿器又称旁通压力平衡型补偿器，主要用于补偿管系的轴向位移，具有设计简单，补偿量大，无内压推力等优点，但价格较高。
主要应用于口径较大，压力较高且固定支架设置不易的直线管系。
二、适用工况
工称压力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度：-50℃-420℃
介质：液体、气体等。
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等
三、结构及材料
1.波纹管：不锈钢304、316L、321等
2.法兰、接管：碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母：碳钢
四、产品代号示例
五、安装注意事项
1、所通介质氯离子含量≤25PPM。
2、严禁焊渣溅伤波纹管。
3、必须按产品流向标志安装。
4、波纹管两端必须合理的设置导向支座及固定支座。
（详见“波纹补偿器管系支座设置”）
5、不允许用波纹补偿器的变形来强行调整管系位置的安装误差。
6、禁止用安装拉杆或限位拉杆起吊。
7、安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。
五、参数表。
温州压力平衡式波纹补偿器原理
温州压力平衡式波纹补偿器原理一、前言温州压力平衡式波纹补偿器是一种用于平衡水力系统中压力波的装置，广泛应用于各种水力工程中，例如给水、排水、暖通空调等系统。
是目前市场上一种广泛适用于不同程度压力波的装置。
本文将深入探讨温州压力平衡式波纹补偿器的原理，并对其结构、性能、优缺点等进行详细介绍，以期为广大工程专业人员提供一些理论基础和实践经验。
二、温州压力平衡式波纹补偿器的原理1、概述温州压力平衡式波纹补偿器是一种通过设计压力平衡室，在系统运行中通过补偿波动压力，从而实现平衡水力系统中压力的装置。
主要原理是利用阀门开度自动调节流量，调节流量所引起的压力变化，放在波纹室内，将波纹室的弹性变形作用于介质，从而形成平衡水平。
2、结构温州压力平衡式波纹补偿器主要由波纹室、阀门和进、出口等部分组成。
其中材质常用铜合金、不锈钢等，在此不再赘述。
波纹室主要作用是通过波纹的弹性能力，吸收、分散和减缓压力波，达到平衡压力的作用。
而阀门则能够对介质的流量进行调节，从而达到调节压力的目的。
进、出口主要作用是允许介质进出系统，在系统中起到连接作用。
3、工作原理当波纹补偿器处于静止状态时，介质通过进口进入波纹室内。
此时阀门处于关闭状态，介质的流速较慢，波纹室内没有介质流动。
此时波纹室的弹性处于自然状态，没有任何偏移。
当介质流量增大时，波纹补偿器内部的阀门逐渐打开，增加介质的流速。
原本处于自然状态的波纹室开始受到压力力的作用，波纹室内的波纹逐渐受力变形。
随着阀门的逐渐增大，波纹室内的波纹也逐渐增多，波形更加明显。
当介质流量减小时，波纹室内的阀门逐渐关闭，减小介质的流速。
波纹室内的弹性作用开始有所缓解，波纹室内的波纹逐渐减少，波形逐渐趋于平滑。
当介质流量和波纹室内的波纹达到平衡时，温州压力平衡式波纹补偿器的压力达到平稳状态，从而达到平衡压力的目的。
三、性能与优缺点1、性能温州压力平衡式波纹补偿器能够有效平衡水力系统中的压力波，减少压力爆炸的可能性，使得系统更加稳定，从而提升系统的工作效率。
平衡式波纹管补偿器的安装结构及工作原理
平衡式波纹管补偿器是利用流体力学的原理在一般波纹管补偿器的基础上设计的一种新型的、国内外领先的管道补偿器。
其结构的设计为外套管的内截面积等于连接管内截面积。
使管道内介质对固定支架没有推力。
从而使补偿器的应用进入了一个新的时期和高度。
一、前言在热力管网敷设中，补偿器是保证管道安全运行的重要部件。
目前在国内采用的补偿器中，波纹管补偿器己占有举足轻重的地位，而且很有发展前景。
但是由于波纹管本身是一个弹性体，如果管内介质压力过高，而且对波纹管保护又不好，很可能将其拉坏，在热力管网中，如果采用波纹管补偿器对其补偿，在管网转角、阀门或者盲板处介质作用力必定要作用到固定支架上，作用力的大小等于波纹管的有效截面积S乘以管内工作介质压力p,即SP。
由于该力的作用必定要加强固定支架的强度和刚度，提高了固定支架的造价，并影响管网的运行安全性，特别在高压力大口径的情况下，这个作用力是很大的，它的大小与管网工作介质的压力成正比，与管径的平方成正比。
以DN600管径为例，如果工作介质的压力为，则这个作用力为:F=SP式中 F-- 工作介质对固定支架的作用力，NP-- 管内工作介质压力，PaS-- 波纹管补偿器的有效截面积，对DN600波纹管补偿器，S=F=SP= 这是一个很大的力，特别在高架管线中，不仅给设计管道支架带来很大困难，也给施工带来诸多不便，并且还提高了工程造价。
平衡式波纹管补偿器是在轴向型波纹管补偿器的基础上设计的一种新型管道补偿装置，该补偿器利用流体力学平衡原理，可消除管道的内压力对固定支架的作用力，该补偿器中自带导向，它简化了管网设计，给管网设计和施工带来很大方便，并且既能降低土建工程造价，又能使设备成本降低，还提高了管网运行安全性，因此说平衡式波纹管补偿器是一种理想的热力管道补偿装置，具有很高的社会效益和经济效益。
二、平衡式波纹管补偿器的工作原理平衡式波纹管补偿器主要由左、右外接管、外套管及工作波纹管和密封波纹管组成:见图1，该补偿器的具体结构如下:工作波纹管1的两端分别和左外接管3、右外接管4焊接，左外接管3、右外接管4分别焊有盲板8、9。
轴向外压式直埋补偿器和内压的区别
介绍轴向外压式直埋补偿器和内压的区别来源网络发布时间：2018-08-16 15:06:37 此分类信息由用户发布内压式和外压式波纹补偿器的区别是什么？供热管道使用波纹补偿器一般有两种：内压式与外压式，内压式是介质在补偿器内，外压式是介质在补偿器外，内压式依据压缩波纹吸收管道热膨胀，外压式依据拉伸波纹吸收管道热膨胀。
根据规范内压式在安装前需要根据环境温度需要预拉伸，则外压式在安装前需要根据环境温度需要预压缩。
轴向外压式补偿器的压力及推力是由于压力施加在波纹管上所产生的力。
现在很多厂家怕搞错或现场服务麻烦，在补偿器出厂前已进行预拉伸或压缩，或者留出较大余量，不要求施工单位现场操作，具体可参照厂家要求。
1、失效类型：外压轴向型补偿器的失效在管线试压和运行期间均有发生。
由于管系临时支撑不当，或管系固定支架设置不合理，导致支架破坏，波纹管过量变形而失效。
波纹管在运行期间的失效主要表现为腐蚀泄漏和失稳变形两种形式，其中以腐蚀失效居多。
腐蚀失效通常分点腐蚀穿孔和应力腐蚀开裂。
2、设计疲劳寿命与稳定性及应力腐蚀的关系：外压轴向型补偿器的设计主要考虑耐压强度、稳定性和疲劳性能等三个方面的因素。
压轴向型补偿器预变位状态在压力试验时波纹管易产生平面失稳，大直径外压轴向型补偿器全位移工作状态波纹管易产生周向失稳，小直径复式拉杆型补偿器、铰链型补偿器全位移工作状态易产生柱失稳。
波纹管的补偿量取决于其疲劳寿命，疲劳寿命越高，波纹管单波补偿量越小。
内压式轴向型补偿器主要用于补偿轴向位移，也可以补偿横向如今的很多机构基本上都可以给补偿器企业提供更多的可靠性的设计服务，同样还有着各种不同的设计验证。
而且在实际进行设计的过程当中，有着更多新产品的研制，甚至在产品进行改进的时候，都是需要对他们进行全面的设计的，这其中将会有着大量的验证，而且在进行验证的过程当中，所有的检验机构完全可以帮助企业进行全面的检验，有着科学化的检验标准，并且没有任何一个补偿器的企业会提供*专业的验证服务。
浅析波纹管补偿器失效原因
浅析波纹管补偿器失效原因提纲：1. 波纹管补偿器的工作原理及其常见失效原因分析。
2. 波纹管补偿器的选型、安装和维修保养技巧，提高其使用寿命。
3. 波纹管补偿器失效与建筑物工程安全的关系，如何从根本上预防失效发生。
4. 波纹管补偿器失效对建筑节能和环保的影响，如何合理使用降低其失效率。
5. 波纹管补偿器失效与人员伤害事故案例分析，既要回顾经验教训，也要提高预防意识。
一、波纹管补偿器的工作原理及其常见失效原因分析波纹管补偿器是一种用于连接管道之间的柔性配件，主要是起到缓冲、隔振和补偿管道运动变形的作用。
常见的波纹管补偿器分为金属波纹管补偿器和橡胶波纹管补偿器两种。
金属波纹管补偿器由金属波纹管、法兰和连接管道组成，适用于高压、高温、强腐蚀、高真空等环境；而橡胶波纹管补偿器则由橡胶波纹管、法兰和连接管道组成，适用于一般工况下的管道连接。
波纹管补偿器失效的原因较为复杂，主要如下：1. 波纹管波纹变形：由于使用时间过长、温度、压力变化等因素，导致波纹变形，影响波纹的弹性，从而导致波纹管补偿器的性能能力降低、功率消耗和寿命缩短。
例如在低温和高温条件下，波动之间的能量转换难以实现。
2. 波纹管表面处理不当：如未经处理过度等，表面保护措施，会导致波纹管表面生锈、腐蚀，进而破损或者波纹管与法兰脱离。
3. 法兰导致波纹管损坏：法兰是波纹管补偿器与管道紧密接合的部分，如果法兰的安装不当，易使波纹管拉扯变形，过载破坏，甚至可能会引起泄露。
如法兰脱落，波纹管也会受到损坏。
4. 安装指运偶的错误：波纹管补偿器安装的位置，长度和角度等因素都十分重要。
如果波纹管补偿器安装位置不正确，比如在管道中排列的长度不合理、角度过大等，导致管件变形、过载失效。
5. 材料品质问题：波纹管补偿器所使用的材料必须符合管道的工作环境。
如果选择的材料不符合环境条件，长期使用会导致波纹管的寿命降低。
二、波纹管补偿器的选型、安装和维修保养技巧，提高其使用寿命1. 选型：选择波纹管补偿器，必须充分考虑管道使用的工作环境，如物料、温度、压力等，以确保选用的波纹管补偿器可以满足管道的使用要求。
波纹管补偿器
波纹管补偿器一．概述波纹管习惯上也叫波纹管补偿器、膨胀节,伸缩节，是用以利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
补偿器由波纹元件及接管（筒节）、导流筒、外护管、端板等相关结构件构成。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。
二．主要技术参数和设计制造标准主要技术参数：压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。
目前国家认可并执行的标准有美国膨胀节制造商协会EJMA标准，国家标准GB/T 12777-1999《金属波纹管膨胀节通用技术条件》。
三．波纹补偿器的型式和工作原理波纹管按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹管。
按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹管和有约束型波纹管。
按波纹管的波形结构参数分类，可分为U形、Ω形、S形、V形波纹管（当前国内外的金属波纹管产品以采用U状波形结构者居多）。
每一类都有各自的优点和缺点，所以必须根据不同的使用条件，恰当地选用才能使金属波纹管正常工作，做到金属波纹管设计选型的经济合理。
(1) 单式轴向型波纹管由一个波纹管及结构件组成，主要用于吸收轴向位移而不能承受压力推力的波纹波偿器。
如图3.1所示：(a)结构简图 (b)拉伸及压缩变形示意图(c)轴向型补偿器照片图3.1 轴向型补偿器这种形式补偿器也可以用于吸收在管段上的三种基本位移，即轴向、径向和角向位移，但主要是轴向位移。
(2) 单式铰链型波纹补偿器由一个波纹管及销轴、铰链板和立板等结构件组成，只能吸收一个平面内的角位移并能承受波纹管压力推力的补偿器。
如图3.2所示：(a)结构简图 (b)角变形示意图(c)单式铰链型补偿器照片图3.2 单式铰链型波纹补偿器铰链型波纹补偿器只能以两个或三个组合在一起使用才能恰当的发挥作用。
冶金行业金属波纹管补偿器的介绍
波纹管补偿器一．概述补偿器又称膨胀节，在管系中采用波纹补偿器可以在承受系统压力的同时吸收因温差引起的热膨胀。
补偿器由波纹元件及接管（筒节）、导流筒、外护管、端板等相关结构件构成。
在冶金、石油、化工、电力、供热和制冷系统以及低温设备中获得了成功的应用，可吸收对轴向、横向和角向位移。
其典型的工作条件为：压力从真空至6.4MPa，温度从-200℃至1350℃.与一般的管道元件不同，波纹管是用相当薄的材料制作而成，以便使它具有足够的柔性，可以吸收在使用中预期出现的机械位移和热位移，也能起到吸振降噪的作用。
在设计、制造、运输、安装和测试等各个环节都必须注意这种产品的独特之处。
二．波纹管设计与主要性能参数波纹管是波纹管补偿器的核心部件，是其关键功能元件。
波纹管补偿器的性能主要取决于波纹管元件。
2.1 波纹管波形结构的分类波纹管的波形结构分为U形、Ω形、S形、C形等，不同的波形有不同的性能特点。
2.1.1 U形波纹管的特点U形波纹管是目前应用最多的一种波形。
其特点是：在同等壁厚条件下承压能力较高，补偿能力较大，应力分布均匀，疲劳寿命较高，综合性能好。
U形波纹管的性能主要取决于壁厚、波高、波距、层数等。
2.1.2 Ω形波纹管的特点Ω形波纹管特点是截面能耐高压，但补偿能力低，刚度值低。
适用于压力高、位移量小、挠曲小的场合使用，制造工艺复杂。
2.1.3 C形波纹管的特点C形波纹管特点是承压能力较高，补偿能力低，刚度值高，制造工艺简单。
一般情况下不采用。
2.1.4 S形波纹管的特点S形波纹管特点是承压能力较高，但补偿能力略低，工艺性较差，制造比较复杂，但不易产生应力集中，波纹管受力状态较好，刚度值低于U形。
在既要耐压高，又要求较大位移时，可采用S形波纹管。
目前，波纹管补偿器绝大多数采用U形波纹管。
U形波纹管工艺性好，便于加工，耐压能力和补偿能力较好，无增强U 型波纹管一般适用于压力2.5MPa以下场合。
2.2 U形波纹管按层数分类可分为单层波纹管和多层波纹管。
补偿器工作原理
补偿器工作原理
补偿器是一种用于补偿或调整某些物理量的装置，常见于各种工程领域。
其工作原理可以分为以下几个步骤：
1. 感应检测：补偿器通常会包含一个感应元件，例如传感器或探测器，用于检测需要补偿的物理量。
这可以是温度、压力、电流等等。
2. 反馈信号：感应元件将感测到的物理量转化为电信号，并将信号传输给补偿器的控制部分。
3. 比较与偏差计算：控制部分将感应元件生成的电信号与设定的目标值进行比较，并计算出补偿器需要进行的调整量。
这个偏差计算可以通过一些逻辑电路或计算机算法来实现。
4. 补偿输出：控制部分将计算出的偏差量转化为适当的控制信号，通过执行器或调节器调整传输介质或系统的参数，以达到补偿或调整物理量的目的。
5. 循环控制：补偿器通常会通过反馈信号持续地进行偏差计算和补偿输出，以实现持续的调整和控制。
补偿器的工作原理可以根据不同的应用领域和具体设计而有所不同。
例如，在温度补偿器中，感应元件可能是一个温度传感器，控制部分可能包括一个PID控制器来计算偏差和输出控
制信号。
而在压力补偿器中，感应元件可能是一个压力传感器，控制部分可能使用不同的控制算法来实现补偿控制。
总的来说，补偿器的工作原理是通过感应、反馈、比较和补偿输出等步骤来实现对某些物理量的精确控制和补偿。
它在各个工程领域中的应用非常广泛，例如自动控制系统、仪器仪表、传感器技术等。
补偿器原理及计算
补偿器解释：补偿管线因温度变化而伸长或缩短的配件，热力管线上所利用的主要有波形补偿器和波纹管两种。
一. 补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。
补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算：LGmax-最大导向间距（m）；E-管道材料弹性模量（N/cm2）；i-tp 管道断面惯性矩（cm4）；KX-补偿器轴向刚度（N/mm），X0-补偿额定位移量（mm）。
补偿器的使用说明
波纹管补偿器波纹管补偿器简介：波纹补偿器:也称伸缩节、膨胀节、主要为保障管道安全运行。
波纹补偿器工作原理：波纹补偿器的主要弹性元件为不锈钢波纹管，依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。
其作用可以起到：1.补偿吸收管道轴向、横向、角向热变形。
2.吸收设备振动，减少设备振动对管道的影响。
3.吸收地震、地陷对管道的变形量。
[补偿器]波纹膨胀节通用技术说明1.1 波纹膨胀节(补偿器)基本参数1.1.1 设计压力：用作压力管道附件时设计压力分为0.6MPa﹑1.0MPa﹑1.6MPa ﹑2.5MPa四个等级。
用作常压管道附件时设计压力为0.25MPa,用作内燃机排气管道复件时设计压力为0.05MPa﹑0.1MPa.1.1.2 设计温度：用作城市直埋管道附件时设计温度为150℃、300℃两个等级。
其他用途时设计温度为300℃。
1.1.3 疲劳寿命：用作压力管道附件时，设计全循环疲劳寿命为200次，1000次,3000 次三个等级。
安全系数≥10。
1.2 波纹膨胀节(补偿器)选用材料1.2.1 波纹膨胀节(补偿器)常用波纹管材料见表1-1名称牌号允许使用温度范围℃ 标准号相当日本牌号奥氏体不锈钢0Cr18Ni10Ti ﹣196～600 SUS321 0Cr17Ni12M O 2 ﹣196～450 SUS316 0Cr18Ni9 ﹣196～250 GB/T4237GB/T3280SUS304 00Cr19Ni10 ﹣200～425 SUS304L 00Cr17Ni14M O 2 ﹣200～450 SUS316L耐蚀合金NS111 ﹣196～800 GB/T15010 FN-2 ﹣196～900 GB1330名称钢号允许使用温度范围℃ 标准号无逢钢管102020G≤475℃GB/T8163GB9948GB6479波纹膨胀节稳定性包括柱失稳，平面失稳定，外压周向稳定性均经理论校核及长期实践考验，安全可靠。
补偿器的原理
补偿器的原理
补偿器是一种用于调整或平衡系统内某些参数的装置。
其原理基于对系统输出值与目标值之间的差异进行分析，然后通过相应的控制手段来调整系统内某些参数，以使系统输出能够更接近目标值。
一种常见的补偿器原理是反馈控制。
它通过将系统输出信号与预设的目标值进行比较，并根据比较结果来产生一个修正信号，该修正信号被送回到系统输入端，以调整系统参数，使系统输出逐渐接近目标值。
这种反馈机制可以有效地减小系统的误差，并提高系统的稳定性和性能。
另一种常见的补偿器原理是前馈控制。
它利用对系统输入信号进行预测和修正，以提前对系统输出产生的误差进行补偿。
前馈控制可以通过对系统动态特性的建模和分析来确定适当的修正信号，以减小系统的响应时间和静态误差。
此外，补偿器的原理还可以包括根据特定的数学模型或算法进行计算和调整，以实现对系统参数的补偿。
这些数学模型和算法可以根据系统的特性和要求进行选择和设计，以达到所需的控制效果。
总之，补偿器的原理是基于对系统输出与目标的比较和分析，并通过反馈、前馈或数学模型等方式，对系统参数进行调整和补偿，以使系统输出能够更准确地达到目标值。
波 纹 补 偿 器优选PPT文档
由于不同类型的波纹补偿器补偿形式不同，主要有轴向、横向、 角向以及组合补偿方式。对同时存在多种位移的波纹补偿器， 要对其各种位移进行合成，求出总等效轴向位移，检测是对总 等效轴向位移而言。也就是说，波纹补偿器公称位移的检测是 对总等效轴向位移检测。
通用类波纹管的公称位移，实际上就是波纹管给定的名义位移 变形的能力。对于用波纹管制成的膨胀节(补偿器）、补偿器而 言，通常称为补偿量，反映了波纹管吸收系统位移的能力，表 示在一定条件下，产品所具有的最大的补偿能力。波纹管在正 常工作时，要吸收系统位移而产生位移变形，同时还要保证一 定次数的正常安全工作位移循环次数。因此波纹管在设计时， 根据每一个波可以承受的位移大小，设计有一定的波纹数，当 每个波都在均匀地承受位移载荷，没有局部超负荷时，波纹管 可以正常的工作。设计合理时，可以保证一定的设计工作位移 循环寿命次数。在JB/T 6169-92“金属波纹管”标准中，对此 项性能的检测做出了规定。
波纹补偿器
1
波纹补偿器是一种补偿 元件，利用工作主体波 纹管的有效伸缩变形， 以吸收管线、导管、容 器由热胀冷缩等原因而 产生的尺寸变化，或补 偿管线、导管、容器等 的轴向、横向和角向位 移。
波纹补偿器，习惯上也叫膨胀节，或伸缩节。由构成其工作 主等移和连安体附，提接装的件机高和除波组械管焊外纹成变道接）管。形使两（主和用种一要吸寿。种用收命直弹在各的埋性各种作管元种机用道件管械。补）道振波偿和中动纹器端，，补一管它起偿般、能到器采支够降连用架补低接焊、偿管方接法管道式方兰道变分式、的形为（导热应法地管位力兰沟 也和因荷因荷主波 也主也因荷也因 荷设因荷因荷主通和也对所对所设 主主主 和也因荷由波设设主移对所波也波和主就提此时此时体纹就要就此时就此时计此时此时要用提就于具于具计体要要提就此时于纹计计体，于具就纹提体纹
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内外压平衡式波纹补偿器工作原理
内外压平衡式波纹补偿器是一种常用于管道系统中的补偿装置，它的工作原理是通过内外压力的平衡来实现补偿管道的热胀冷缩引起的变形。
下面将详细介绍内外压平衡式波纹补偿器的工作原理。
我们先了解一下波纹补偿器的结构。
内外压平衡式波纹补偿器主要由波纹管、法兰和连接件等组成。
波纹管是波纹补偿器的核心部件，它由多层波纹片叠加而成，能够在管道受到热胀冷缩或其他外力作用时，具有一定的伸缩能力。
法兰和连接件用于连接波纹补偿器与管道系统，确保其密封性和稳定性。
内外压平衡式波纹补偿器的工作原理可简单概括为内外压力的平衡。
当管道受到热胀冷缩或其他外力作用时，波纹补偿器的波纹管会发生形变，从而吸收管道的变形。
同时，波纹补偿器的内外压力也会发生变化。
具体地说，当管道受到热胀冷缩引起的伸长或收缩时，波纹补偿器的波纹管会发生相应的形变。
如果波纹补偿器处于无压力状态，那么其内外压力将会相等，波纹管的形变也将相对较小。
但是，如果波纹补偿器处于有压力状态，那么其内外压力将会不相等，波纹管的形变也将相对较大。
为了实现内外压力的平衡，内外压平衡式波纹补偿器采用了特殊的结构设计。
在波纹管的内外两侧分别设置了平衡室，并通过连接管
道将它们连接起来。
当管道受到热胀冷缩引起的变形时，波纹补偿器内外的压力差将会通过连接管道传递到平衡室中，从而实现内外压力的平衡。
具体地说，当管道受到伸长或收缩时，波纹管的形变会导致平衡室内外的压力不相等。
此时，平衡室内的压力将会发生变化，通过连接管道传递到另一侧的平衡室中。
当平衡室内的压力相等时，波纹补偿器内外的压力差将被消除，从而实现内外压力的平衡。
通过内外压平衡式波纹补偿器的工作原理，可以有效地补偿管道的热胀冷缩引起的变形。
同时，它还可以减少管道系统的应力集中，提高系统的可靠性和安全性。
在实际应用中，内外压平衡式波纹补偿器广泛用于石油、化工、电力、冶金等行业的管道系统中，发挥着重要的作用。
内外压平衡式波纹补偿器通过内外压力的平衡来实现补偿管道的热胀冷缩变形。
其工作原理是通过波纹管的形变和内外压力的变化来实现补偿效果。
通过合理设计和选择波纹补偿器，可以有效地解决管道系统中的热胀冷缩问题，确保系统的正常运行。
