高频雷达料位计

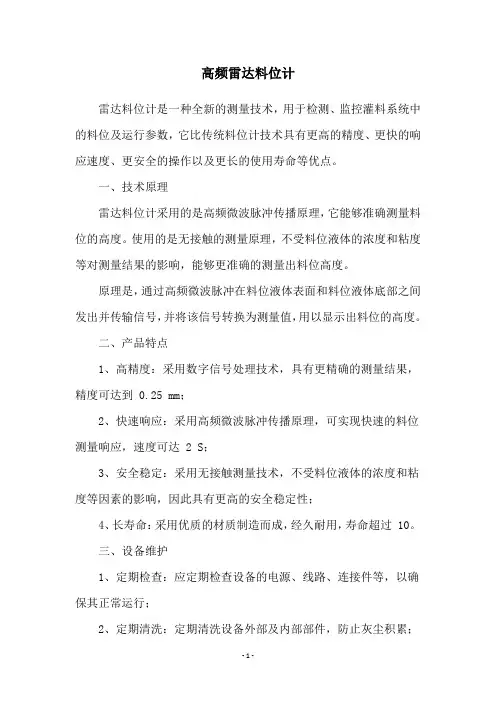

高频雷达料位计
雷达料位计是一种全新的测量技术，用于检测、监控灌料系统中的料位及运行参数，它比传统料位计技术具有更高的精度、更快的响应速度、更安全的操作以及更长的使用寿命等优点。

一、技术原理
雷达料位计采用的是高频微波脉冲传播原理，它能够准确测量料位的高度。

使用的是无接触的测量原理，不受料位液体的浓度和粘度等对测量结果的影响，能够更准确的测量出料位高度。

原理是，通过高频微波脉冲在料位液体表面和料位液体底部之间发出并传输信号，并将该信号转换为测量值，用以显示出料位的高度。

二、产品特点
1、高精度：采用数字信号处理技术，具有更精确的测量结果，精度可达到 0.25 mm；
2、快速响应：采用高频微波脉冲传播原理，可实现快速的料位测量响应，速度可达 2 S；
3、安全稳定：采用无接触测量技术，不受料位液体的浓度和粘度等因素的影响，因此具有更高的安全稳定性；
4、长寿命：采用优质的材质制造而成，经久耐用，寿命超过 10。

三、设备维护
1、定期检查：应定期检查设备的电源、线路、连接件等，以确保其正常运行；
2、定期清洗：定期清洗设备外部及内部部件，防止灰尘积累；
3、软件更新：定期更新设备软件，以免因使用较旧的软件导致料位计运行故障；
4、定期校准：需定期校准设备，以确保其精准性。

四、应用领域
雷达料位计广泛应用于汽车、船舶、石油化工、冶金等领域，用于控制、监控和检测料位。

它的准确性和快速响应能够更好的满足客户的需求，可以用于传统料位计无法满足的场景。

总之，高频雷达料位计技术具有准确性高、响应速度快、操作安全、使用寿命长等优点，并且用于检测料位具有很广泛的应用领域，是很多行业的理想灌料测量设备。

雷达料位计说明书

雷达料位计说明书一、产品简介雷达料位计是一种用于测量物料容器内物料高度的仪器。

它采用雷达技术，具有高精度、远距离测量、不受介质和压力影响等特点，广泛应用于各类工业领域。

二、产品特性1. 高精度：雷达料位计利用射频信号进行测量，可实现毫米级的高精度测量，确保测量结果的准确性。

2. 远距离测量：雷达料位计的测量范围广，可达到几十米甚至几百米，适用于各类容器的测量需求。

3. 不受介质和压力影响：无论介质的种类和压力变化如何，雷达料位计都能稳定工作，确保测量结果可靠。

4. 高可靠性：雷达料位计采用先进的信号处理算法和自动补偿技术，不受环境干扰和温度变化的影响，具有高可靠性和稳定性。

三、产品结构与工作原理1. 产品结构：雷达料位计由天线、发射器、接收器和信号处理器组成。

天线用于向物料发射射频信号，接收器接收信号并经过处理后输出测量结果。

2. 工作原理：雷达料位计通过发射和接收射频信号来测量物料的高度。

当射频信号与物料发生反射时，通过计算信号的往返时间，可以确定物料的高度值。

四、安装与使用1. 安装：在安装雷达料位计时，应选择合适的安装位置，确保天线与物料的最短距离大于其工作距离，并避免遮挡物影响信号的传输。

2. 使用：连接电源后，雷达料位计将自动进行初始化，并可通过显示屏或输出接口查看测量结果。

用户可以根据实际需求选择合适的工作模式和参数，并进行相应的校准。

五、维护与保养1. 定期检查：用户应定期检查雷达料位计的各部件是否正常工作，并对连接线路进行检查和清洁，确保信号传输畅通。

2. 清洁保养：用户应定期对雷达料位计进行清洁和保养，避免尘埃和杂物进入设备，确保其正常运行和测量的准确性。

3. 故障排除：在使用过程中，如发现设备异常或测量结果不准确，应及时联系售后服务，进行故障排除。

六、注意事项1. 避免使用于易燃、易爆或腐蚀性介质的容器中，以免发生意外。

2. 请勿在雷达料位计上进行任何未经授权的维修或改装，以免损害设备或造成人身伤害。

雷达料位计的工作原理

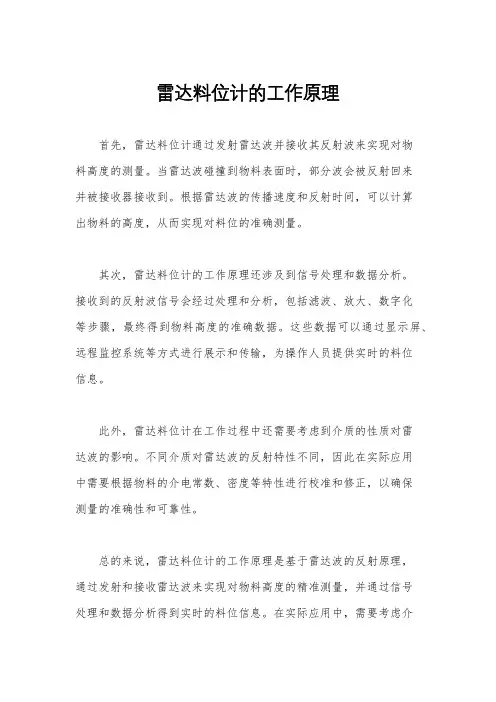

雷达料位计的工作原理
首先，雷达料位计通过发射雷达波并接收其反射波来实现对物
料高度的测量。

当雷达波碰撞到物料表面时，部分波会被反射回来
并被接收器接收到。

根据雷达波的传播速度和反射时间，可以计算
出物料的高度，从而实现对料位的准确测量。

其次，雷达料位计的工作原理还涉及到信号处理和数据分析。

接收到的反射波信号会经过处理和分析，包括滤波、放大、数字化
等步骤，最终得到物料高度的准确数据。

这些数据可以通过显示屏、远程监控系统等方式进行展示和传输，为操作人员提供实时的料位
信息。

此外，雷达料位计在工作过程中还需要考虑到介质的性质对雷
达波的影响。

不同介质对雷达波的反射特性不同，因此在实际应用
中需要根据物料的介电常数、密度等特性进行校准和修正，以确保
测量的准确性和可靠性。

总的来说，雷达料位计的工作原理是基于雷达波的反射原理，
通过发射和接收雷达波来实现对物料高度的精准测量，并通过信号
处理和数据分析得到实时的料位信息。

在实际应用中，需要考虑介
质特性对测量的影响，并进行相应的校准和修正。

雷达料位计以其高精度、稳定性和适应性广泛应用于各种工业领域，成为重要的料位监测工具。

雷达物位计的原理和应用

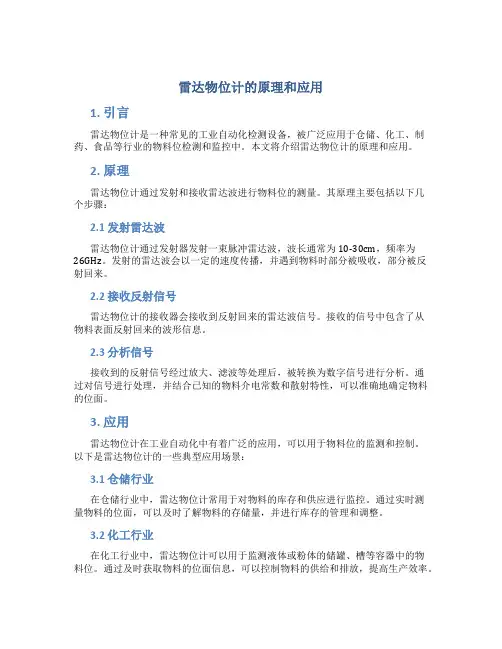

雷达物位计的原理和应用1. 引言雷达物位计是一种常见的工业自动化检测设备，被广泛应用于仓储、化工、制药、食品等行业的物料位检测和监控中。

本文将介绍雷达物位计的原理和应用。

2. 原理雷达物位计通过发射和接收雷达波进行物料位的测量。

其原理主要包括以下几个步骤：2.1 发射雷达波雷达物位计通过发射器发射一束脉冲雷达波，波长通常为10-30cm，频率为26GHz。

发射的雷达波会以一定的速度传播，并遇到物料时部分被吸收，部分被反射回来。

2.2 接收反射信号雷达物位计的接收器会接收到反射回来的雷达波信号。

接收的信号中包含了从物料表面反射回来的波形信息。

2.3 分析信号接收到的反射信号经过放大、滤波等处理后，被转换为数字信号进行分析。

通过对信号进行处理，并结合已知的物料介电常数和散射特性，可以准确地确定物料的位面。

3. 应用雷达物位计在工业自动化中有着广泛的应用，可以用于物料位的监测和控制。

以下是雷达物位计的一些典型应用场景：3.1 仓储行业在仓储行业中，雷达物位计常用于对物料的库存和供应进行监控。

通过实时测量物料的位面，可以及时了解物料的存储量，并进行库存的管理和调整。

3.2 化工行业在化工行业中，雷达物位计可以用于监测液体或粉体的储罐、槽等容器中的物料位。

通过及时获取物料的位面信息，可以控制物料的供给和排放，提高生产效率。

3.3 制药行业在制药行业中，雷达物位计可用于监测药品的配料和流程控制。

通过对药品容器中物料位的测量，可以准确控制配料的精度和时间，确保产品质量。

3.4 食品行业在食品行业中，雷达物位计可应用于储罐、料槽、料斗等容器的物料位检测。

通过实时监测物料位，可以帮助企业掌握原材料的库存状况，及时补充物料，确保生产不中断。

3.5 其他行业除了上述行业外，雷达物位计还广泛应用于电力、冶金、煤炭等行业。

它可以用于监测煤炭堆料、储罐物料等，帮助企业实现物料位业务的智能化管理。

结论雷达物位计是一种基于雷达技术的物料位测量设备，其原理简单而可靠。

雷达料位的测量原理及应用

雷达测量物位
TVT曲线整形：
如果在物位回波之前，障碍物引起了一个很大的回波，这个回波上升到默认TVT（随时间变化的阙值）曲线之上，并有可能会选作为真正的回波。TVT曲线整形功能允许手动调整TVT曲线，从而避免由障碍物引起的故障回波
在使用TVT曲线整形时，设备先学习回波曲线。学习的TVT曲线跟踪回波曲线，并上升到虚假回波以上。
雷达测量物位
自动虚假回波抑制：
如果在物位回波之前，障碍物引起了一个很大的回波，这个回波上升到默认TVT（时变阙值）曲线之上，并有可能会选作为真正的回波。自动虚假回波抑制将修改TVT曲线，这样虚假回波就不会高于TVT曲线了。
在使用自动虚假回波抑制时，设备先学习回波曲线。学习的TVT曲线跟踪回波曲线，并上升到虚假回波以上。设置自动抑制范围，这样学习的曲线替换默认TVT曲线直到超过障碍物的点处。从那一点起，开始使用默认TVT曲线。在此曲线以上的物位回波将被选为真正的回波。
常见故障
警
数值波动大，且置信度低于10
数值显示不懂，并报故障
1、电源电源线开路：检测电源 2、电源线炉太长，电压偏低，更换电缆
1、天线物料堆积，及时清理堆积物 2、雷达测量角度变动，重新调整角度，并固定万向节
1、受回波干扰：a、抑制回波或TVT曲线整形；b、排除干扰源；c、重新调整角度 2、线路虚接：重新接线。 3、雷达相应速度太快，适当调整速度 1、设备无法获得测量值，a、天线物料堆积，及时清理堆积物；b、雷达测量角度变动，重新调整角度，并固定万向节 2、根据故障代码，依据使用手册查明故障，并处理
雷达测量物位
炉内气体在颗粒物间隙外溢着火，易造成雷达防尘罩（PTFE 耐温 300℃, 卡箍固定）被烧变形或烧脱落，使天线上积灰，从而报故障。还未找到耐高温材质的防尘罩。

雷达料位计说明书

雷达料位计说明书雷达料位计是一种用于测量储罐、槽罐等容器中物料的高度或料位的仪器。

它利用雷达技术，通过发射和接收雷达波来测量物料与仪器之间的距离，并将距离转换为料位值。

以下是雷达料位计的详细说明书：1. 产品概述：雷达料位计是一种非接触式的料位测量仪器，适用于各种液体和固体物料的测量。

它具有高精度、稳定性好、适应性广等特点，可广泛应用于化工、石油、食品、制药等行业。

2. 技术原理：雷达料位计采用微波雷达技术，通过发射微波信号并接收反射回来的信号来测量物料与仪器之间的距离。

它利用信号的往返时间和速度来计算距离，并将距离转换为料位值。

3. 产品特点：- 高精度：雷达料位计具有高精度的测量能力，可达到毫米级别的测量精度。

- 稳定性好：它具有稳定的性能，不受温度、压力等因素的影响。

- 非接触式测量：雷达料位计无需与物料接触，避免了污染和磨损的问题。

- 适应性广：它适用于各种液体和固体物料的测量，包括高温、高压、腐蚀性物料等。

4. 产品组成：雷达料位计主要由以下组件组成：- 发射器：用于发射微波信号。

- 接收器：用于接收反射回来的信号。

- 处理单元：用于计算距离并转换为料位值。

- 显示器：用于显示料位值。

5. 安装和使用：- 安装：将雷达料位计安装在容器的侧壁上，并确保与物料之间没有遮挡物。

- 设置：根据实际情况设置测量范围、单位等参数。

- 使用：开启雷达料位计，并观察显示器上的料位值。

6. 注意事项：- 避免与其他电磁设备干扰，以免影响测量结果。

- 定期检查雷达料位计的工作状态，确保其正常运行。

- 遵循操作手册中的安全操作规程，以免发生意外事故。

以上是雷达料位计的详细说明书，希望能对您有所帮助。

如有其他问题，请随时提问。

雷达料位计

雷达料位计
雷达料位计是一种能够在海上、风暴中安全地测量和监视罐中液位的仪器。

它的发明是为了解决船只运输液位的安全性问题，使它们能够在恶劣的水文情况下准确停留在指定的水位，以便预防爆炸。

雷达料位计采用一台微处理器，通过雷达波对测量范围内的液位高度进行测量，以便把液位数据送至船舶的驾驶计算机中进行分析。

这些数据中，液位，压力、温度等信号都会被纳入计算，从而提供准确的液位信息给船只的驾驶员。

雷达料位计的工作原理是：通过计算机对雷达波反射的高度和现有的液位进行比较，当发现高度变化超出设定的容许值时，便会发出“警报”，以警告船只驾驶员；这样确保船只在任何状况下都能够安全和可靠地到达指定的液位。

在实际应用中，雷达料位计一般都安装在船上，由船上电子电路控制，其仪表和指示灯安装在一个仪表盘上，以便操作人员可以随时观察和掌握液位的变化。

此外，雷达料位计的优点还有：无需安装液位传感器，简化安装维护，可有效抑制过分和欠分液位及液位报警，更能更好地满足用户的需求，从而获得更高的安全性、可靠性和可操作性。

因此，雷达料位计在船只运输液位安全性方面发挥了重要作用，它的安装和使用不仅更安全可靠，而且能够有效提高船只在海上、风暴中的可操作性和抗风能力，使船只可以安全地到达指定的液位，从而大大提高了船舶安全。

导波雷达液位计的原理及应用

导波雷达液位计的原理及应用Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998导波雷达料位计的原理及应用导波雷达料位计的原理及应用一、导波雷达料位计概述料位是工业生产中的一个重要参数。

料位测量的方法很多，针对不同的工况和介质可以使用不同测量原理的料位计，吹气法、静压式、浮球式、重锤式、超声波等几种常用的料位测量仪表，都有各自的特点和应用范围。

导波雷达料位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。

二、原理及技术性能雷达波是一种特殊形式的电磁波，导波雷达料位计利用了电磁波的特殊性能来进行料位检测。

电磁波的物理特性与可见光相似，传播速度相当于光速。

其频率为300MHz-3000GHz。

电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。

雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达料位计的测量效果越好。

１.导波雷达料位计的基本原理导波雷达料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。

发射－反射－接收是导波雷达料位计工作的基本原理。

雷达传感器的天线以波束的形式发射最小的雷达信号。

反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。

即：h=H–vt/2式中h为料位；H为槽高；v为雷达波速度；t为雷达波发射到接收的间隔时间；２.导波雷达料位计测量料位的先进技术：(１)回波处理新技术的应用从导波雷达料位计的测量原理可以知道，导波雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。

雷达式料位计

雷达式料位计
雷达式料位计是一种用于测量物料液位高度的传感器。

它通过发射和接收电磁波来测量物料的液位高度。

1、工作原理: 雷达式料位计通过发射电磁波来测量物料的液位高度。

当电磁波碰到物料表面时，部分电磁波会反射回传感器，根据反射回的电磁波的强度和时间差可以确定物料的液位高度。

2、优点: 雷达式料位计具有高精度、长寿命、耐腐蚀性强等优点，能够在各种恶劣环境下进行测量。

3、应用: 雷达式料位计广泛应用于工业生产过程中的液位测量，如石油、化工、电力等行业。

4、注意事项: 雷达式料位计需要根据物料的性质和环境条件来选择合适的频率和功率。

在使用过程中，需要注意避免阻挡电磁波的物体靠近传感器，否则会影响测量结果。

在安装雷达式料位计时，需要注意传感器与物料表面的距离，确保测量精度。

总之, 雷达式料位计是一种高精度，耐腐蚀性强的物料液位测量传感器，广泛应用于工业生产过程中，但是需要注意避免阻挡电磁波的物体靠近传感器，并且确保传感器与物料表面的距离。

雷达式料位计

雷达式料位计雷达式料位计是一种接受雷达波信号，通过测量物料位置和距离而确定物料容器中物料体积的设备。

它适用于各种粉状、颗粒状、块状固体物料的实时监测，具有非接触式测量、不受物料性质影响、可靠性高、适应性强等特点。

下面将详细介绍雷达式料位计的相关原理、结构及应用。

一、原理介绍1.1 雷达测量原理雷达是一种采用电磁波进行距离测量的技术，其工作原理类似于声纳。

它通过发射一个电磁脉冲信号，当这个信号碰到物体时会被反射回来，传感器可以测量信号的时间延迟和强度，从而计算物体与传感器之间的距离。

1.2 雷达式料位计的工作原理雷达式料位计采用的是反射式测量原理。

它通过设备内部的天线向物料容器内发射一定频率的电磁信号，这些信号会在物料表面发生反射，并被接收器接收。

接收器分析所接收到的信号时间、强度等参数，然后通过内置的算法计算出物料的距离和高度，再将其转化为容器内物料的实时体积。

二、结构及特点雷达式料位计由雷达天线、信号发射器、接收器、信号处理器等组成。

除此之外，它还配备了不同类型的天线，以适应不同类型的物料和容器。

其主要特点如下：2.1 非接触式测量雷达式料位计不需要与物料接触，物料的运动状态不会对测量结果造成影响。

这一优点意味着无需担心物料会附着在传感器上，从而降低了设备的维护成本。

2.2 可靠性高雷达式料位计采用的是电磁波进行测量，不会受到灰尘、粉末、温度等外界因素干扰，因此具有非常高的测量精度和可靠性。

2.3 适应性强雷达式料位计适用于各种物料容器，可以适应不同形状、尺寸和材料的容器，并且没有任何限制。

同时，该设备还根据自身的特性和功能，设计成多种不同的型号和种类，以适应不同的物料体积和容器。

三、应用范围3.1 卸料站卸料站是物料输送过程中的一个重要环节，雷达式料位计可以对设备内部的物料进行实时监测，以保证卸料的顺畅和安全。

3.2 矿业行业在矿业行业中，许多物料都是固体颗粒，雷达式料位计可以对这些物料进行精确的体积测量，从而提高生产效率和安全性。

雷达料位计的工作原理

雷达料位计的工作原理
首先，雷达料位计通过天线发射雷达波，这些雷达波在发射后
会与容器内的物料发生反射。

当雷达波遇到物料表面时，会发生部
分反射和部分穿透，这取决于物料的介电常数和密度。

随后，接收
器接收到反射回来的雷达波，并将其转换为电信号。

这些电信号会
被发送到处理器进行处理。

其次，处理器会根据接收到的电信号计算出雷达波从发射到接
收的时间差，通过这个时间差可以计算出物料的高度。

同时，处理
器还可以根据雷达波的频率和功率来确定物料的性质和密度。

这些
计算结果会被传输到显示器上，并以数字或图形的形式显示出来，
供操作人员进行实时监测和控制。

总的来说，雷达料位计的工作原理就是利用雷达波的发射和接
收来测量物料的高度和性质。

它具有测量精度高、适应性强、使用
寿命长等优点，因此在化工、石油、粮食等行业得到了广泛的应用。

在实际使用中，雷达料位计还需要考虑到物料的介电常数、密度、粒度等因素对测量的影响，以及容器的形状、压力、温度等因
素对雷达波的传播影响。

因此，在选择和安装雷达料位计时，需要
根据具体的工艺条件和物料特性进行合理的选型和布置，以确保测量的准确性和可靠性。

综上所述，雷达料位计通过发射和接收雷达波来实现对物料高度和性质的测量，具有精度高、适应性强的特点，在工业生产中发挥着重要的作用。

希望本文能够帮助大家更好地理解雷达料位计的工作原理，为实际应用提供参考和指导。

雷达料位计技术原理及应用故障解决方法及工作原理

雷达料位计技术原理及应用故障解决方法及工作原理雷达料位计技术原理及应用故障解决方法一、概述料位是工业生产中的一个紧要参数。

雷达料位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其杰出的性能，在工业生产中发挥着越来越紧要的作用。

二、原理及技术性能雷达波是一种特别形式的电磁波，雷达料位计利用了电磁波的特别性能来进行料位检测。

电磁波的物理特性与可见光相像，传播速度相当于光速。

其频率为300MHz—3000GHz。

电磁波可以穿透空间蒸汽、粉尘等干扰源，碰到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。

雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，雷达料位计的测量效果越好。

1.雷达料位计的基本原理雷达式料位计构成：它紧要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分构成。

发射－反射－接收是雷达式料位计工作的基本原理。

雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。

反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。

即：h=H–vt/2式中h为料位；H为槽高；v为雷达波速度；t为雷达波发射到接收的间隔时间；2.雷达料位计测量料位的先进技术：（1）回波处理新技术的应用从雷达料位计的测量原理可以知道，雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的，在反射信号中混合有很多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为雷达料位计能够精准测量的关键因素。

（2）测量数据处理：由于液面波动和随机噪声等因素的影响，检测信号中必定混有大量噪声。

雷达物位计在固体料仓中的应用及分析

雷达物位计在固体料仓中的应用及分析摘要：雷达料位计是利用雷达波的特殊性能来进行测量的一种高精度料位测量仪表，具有测量精确、效率高、安装简单等特点。

关键词煤加压料位计高频在自动化程度逐渐提高的工业生产过中，我们需要知道工艺流程中存储仓或者罐体以及密封性罐体内部的料位高低，来实现对物料的高低程度监控以及实现配比的控制。

雷达物位计的发明出现以后，雷达物位计在各行各业的料仓中都有很好的应用，特别是1998年VEGA二线制雷达的问世，无论从体积还是其安装和接线方面，都比以前的测量方式稳定可靠。

所以用雷达测量物位的方式，已经成为了物位检测的主要组成部分。

一、雷达物位计的测量原理雷达的测量根据发射方式的不同，分脉冲波和连续波两种，其测量原理是有区别的。

脉冲波的测量原理是雷达波以光速运行，发射能量很低的极短的脉冲波通过天线系统发射并接收雷达波信号。

运行时间可以通过电子部件背转换成物位信号。

简单描述原理是如下公式是。

，H是仪表的实际料位高度，L是仪表的量程，V是光速，t是雷达波运行的时间周期即是在一个发射和回收周期。

所以即为仪表的测量上空值，也就是料面到雷达的距离。

简言之就是，量程-上空=实际料位。

以4-20mA的输出方式或者总线等数字方式输出给中控系统。

雷达传感器的发射功率非常小，分C频段和K频段。

即使在存在虚假反射的时候，最新的微处理技术和独一无二的ECHOFOX-软件也可以准确地分析出物位回波，进而来准确输出实际物位值。

连续波的测量原理，但是相比于脉冲波，连续波的测量效果尤为更好，因为它能更实时并连续的测量仪表的物位信号。

它与脉冲波的运算方式基本相同。

其原理如图所示。

在高频段80GHZ,连续波的这种测量的原理，针对于粉尘和和蒸汽以及罐壁干扰及搅拌的情况尤为理想。

原理是仪表通过透镜天线发射一个连续调频的雷达波。

发射的信号被介质反射，并被天线作为回波接收。

接收信号的频率始终偏离发射频率，频率之差与距离成正比。

以上是雷达的2种测量原理。

储油库中如何使用雷达料位计

但值得一提的是，雷达料位计料位测量范围是从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行料位测量。若介质为低介电常数当其处于低料位时，罐低可见，此时为保证料位测量精度，建议将零点定在低高度为C 的位置。理论上料位测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，料位测量范围的终值应距离天线的尖端至少100mm。对于过溢保护，可定义一段安全距离附加在盲区上。最小料位测量范围与天线有关。随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行料位测量的。
3.对料位波动较大的容器的料位料位测量，可采用附带旁通管的料位计，以减少料位波动的影响.
4.缆式雷达在应用中出现的故障85%是安装不当造成，14.5%的的故障是参数设置不合适造成，0.5％的故障是雷达料位计自身原因引起。
技术部支持/.
如果我们将已知的油罐空罐值(参考点到油罐底部)用E表示；罐内油品高度用L表示；雷达料位测量距离用D表示，则三者关系为：L=E－D
由导波式雷达料位计将标准的4～20mA料位电流信号通过屏蔽双绞线传输给现场的PLC模拟量接收模块，再由遍布罐区的ControlNet网将料位信号传送给储油库中控室PLC主机，进行界面显示。
储油库中如何使用雷达料位计
储油库中如何使用雷达料位计
雷达料位计可以用来料位测量液化石油汽、煤气、轻质油、水、高温原油和渣油、食用油的料位；颗粒及粉料的料位。尤其在储油库的应用中比较突出。雷达料位计可以检测储油库的料位，其工作原理是：由雷达料位计探头发出高频脉冲并沿缆绳向下传播，遇到油品表面即ቤተ መጻሕፍቲ ባይዱ反射回来被雷达料位计内的接收器所接收，通过其芯片内部运算将所测的距离信号转化为油品的料位信号。其中，雷达料位计的料位测量距离D同脉冲发射到被接收所用的时间成正比，计算公式为：D = C×t/2 (C为光速)

雷达料位计的工作原理

雷达料位计的工作原理雷达料位计是一种非接触式的料位测量设备，它是通过电磁波的反射与接收来测量物料的高度，并根据所测得到的数据计算物料的体积和重量。

与传统的机械和电阻式料位计相比，雷达料位计具有无需接触物料、精确测量、能适应较强工业环境等优点，在化工、食品、制药等行业广泛应用。

雷达料位计的工作原理基于雷达技术，根据电磁波在空气和介质之间的特性来实现测量。

在雷达料位计中，发射天线向物料发射微波信号，信号经物料表面反射后通过接收天线返回到雷达料位计。

然后，雷达料位计根据接收到的信号计算物料与雷达料位计之间的距离，从而测量物料的高度。

雷达料位计使用的是微波信号，在频率范围内一般为6GHz到80GHz之间。

雷达料位计采用的是脉冲式雷达，通过发送一个短脉冲并计算信号的回波时间，从而测量物料高度。

雷达料位计的发射天线向物料发射微波信号，信号在空气和物料之间传输，并遇到物料表面反射。

接收天线接收反射信号，并将信号传递给雷达料位计的接收器。

接收器会分析接收到的信号的特征，如信号的幅度、频率等。

在雷达料位计中，物料的介电常数对测量结果有重要影响。

物料的介电常数是指物料与电磁波作用时的电性质量，介电常数越大，则信号反射得越好，测量结果越准确。

对于高分子、化学品等散装物料，由于其介电常数较大，则雷达料位计可以得到比较精确的测量结果，但是对于易于聚集的粉状物料和液体物料，则测量结果受到相干干扰的影响，需要进行相应的补偿和校正。

在雷达料位计的应用中，常需要遮挡物遮挡物料的遮挡物对测量结果有影响。

常见的遮挡物是物料仓顶上的横梁、物料进出口等。

对于本质上不透明的遮挡物，如钢梁等，雷达料位计的微波信号会被遮挡物吸收或反射，从而影响测量结果。

而如果遮挡物是透明的，如塑料膜、金属丝网等，则雷达料位计的微波信号可以穿透遮挡物并反射到物料表面，从而避免影响测量结果的准确性。

总之，雷达料位计是一种基于雷达技术的非接触式料位测量设备，可以精确测量物料的高度，从而计算出物料的体积和重量。

雷达料位计的工作原理以及特点

雷达料位计的工作原理以及特点射频导纳物位计是一种从电容式物位控制技术发展起来的，防挂料、更可靠、更准确、适用性更广的物位控制技术，“射频导纳”中“导纳”的含义为电学中阻抗的倒数，它由阻性成分、容性成分、感性成分综合而成，而“射频”即高频，所以射频导纳技术可以理解为用高频测量导纳。

高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，以精确测量安装在待测容器中的传感器上的导纳，在直接作用模式下，仪表的输出随物位的升高而增加。

射频导纳技术与传统电容技术的区别在于测量参量的多样性、驱动三端屏蔽技术和增加的两个重要的电路，这些是根据在实践中的宝贵经验改进而成的。

上述技术不但解决了连接电缆屏蔽和温漂问题，也解决了垂直安装的传感器根部挂料问题。

所增加的两个电路是高精度振荡器驱动器和交流鉴相采样器。

对一个强导电性物料的容器，由于物料是导电的，接地点可以被认为在探头绝缘层的表面，对变送器探头来说仅表现为一个纯电容，随着容器排料，探杆上产生挂料，而挂料是具有阻抗的。

这样以前的纯电容现在变成了由电容和电阻组成的复阻抗。

射频导纳技术由于引入了除电容以外的测量参量，尤其是电阻参量，使得仪表测量信号信噪比上升，大幅度地提高了仪表的分辨力、准确性和可靠性;测量参量的多样性也有力地拓展了仪表的可靠应用领域。

第一个问题是物料本身对探头相当于一个电容，它不消耗变送器的能量，（纯电容不耗能），但挂料对探头等效电路中含有电阻，则挂料的阻抗会消耗能量，从而将振荡器电压拉下来，导致桥路输出改变，产生测量误差。

我们在振荡器与电桥之间增加了一个驱动器，使消耗的能量得到补充，因而会稳定加在探头的振荡电压。

第二个问题是对于导电物料，探头绝缘层表面的接地点覆盖了整个物料及挂料区，使有效测量电容扩展到挂料的顶端，这样便产生挂料误差，且导电性越强误差越大。

但任何物料都不完全导电的。

从电学角度来看，挂料层相当于一个电阻，传感元件被挂料覆盖的部分相当于一条由无数个无穷小的电容和电阻元件组成的传输线。

雷达料位计的工作原理

雷达料位计的工作原理雷达料位计是一种广泛应用于工业领域的仪器，其主要用于测量物料或液体在容器内的水平位置以及相关的容器容积等指标。

其工作原理基于电磁波在空间中的传播规律，具有高精度、稳定性强、适应性广等特点。

下面将详细介绍雷达料位计的工作原理。

1.电磁波传播规律电磁波是由电场和磁场交替变化而形成的一种波动现象。

它在空间中的传播速度与介质的介电常数和磁导率有关，在真空中速度为光速的299,792,458米/秒。

电磁波在空间中的传播具有直线传播性和反射性，可以穿透空气、水、玻璃等多种介质。

2.雷达料位计雷达料位计通过发送一定频率的高频电磁波并检测其回波时间和强度来确定物料或液体的位置和容积。

其发送的电磁波为微波频率，一般在2-26GHz之间。

微波的频率和波长与介质的介电常数和磁导率有关，当电磁波遇到介质时，会产生反射和透射，这些反射或透射信号可以被雷达料位计接收并计算。

雷达料位计通过天线向物料或液体发送高频电磁波。

当电磁波遇到物料或液体时，会产生反射和透射。

物料会反射部分电磁波回到雷达料位计的接收天线，而液体则会产生部分透射和部分反射。

2.接收反射信号雷达料位计接收天线会接收反射回来的电磁波信号。

接收到的信号强度和回波时间可以被转换成物料或液体的位置和容量信息。

3.分析信号接收到的原始信号需要进行处理和分析。

需要对信号进行放大和滤波以提高信号的质量和可靠性。

需要对信号的回波时间和强度进行分析，以确定物料或液体的位置和容积。

4.输出结果经过处理和分析后，雷达料位计会输出物料或液体的位置和容积等信息。

这些信息一般以数字信号形式输出，在工业控制系统中可直接使用。

三、雷达料位计适用范围1.粉体和颗粒物料的测量雷达料位计适用于测量粉末、颗粒和其他固体颗粒的容量和位置。

它可以实现高精度和高速度的测量，并可以在高温、高压、有粉尘环境下使用。

2.液体测量雷达料位计也适用于测量液体中的容量和位置。

相比传统的液位计，雷达料位计可以更精确地测量液体的容量和位置，同时可以避免对物体的干扰和测量的误差。

雷达料位计应用

雷达料位计是一种基于连续调频微波原理的测量设备，通过天线系统发射和接收电磁波来工作。其将电磁波信Байду номын сангаас转换成与料位成比例的标准电信号，再输入PC进行显示和报警。它采用特殊的时间延伸方法，确保在极短时间内对料位进行稳定和精确的测量。即使在存在虚假反射的情况下，新的微处理技术和独特的软件也可以准确地识别出虚假回波。雷达料位计在烧结机料槽的铺底料厚度测量中发挥着重要作用，其测量精度、寿命和可靠性都得到了综合考虑。经过改进，雷达料位计测量准确，性能稳定，能够有效地指导烧结生产操作。此外，雷达料位计还具有穿透性能好、抗干扰能力强等特点，使得它在各种物料测量中具有广泛的应用前景。

雷达料位计的具体介绍

雷达料位计的具体介绍概述雷达料位计是一种应用于工业生产过程中的粉状或颗粒状物料的精准测量仪器。

该仪器通过利用雷达技术，实现对物料高度和位置的测量，进而在生产过程中实时监测物料的状态，并精准地控制生产工艺。

雷达料位计具有高精度、非接触式、不受环境干扰等优点，在现代工业生产领域得到广泛应用。

工作原理雷达料位计主要工作原理是利用高频电磁波向物料发送并接收反射波，通过计算物料与雷达之间的距离，确定物料的高度和位置。

具体实现步骤如下：1.雷达料位计通过天线向物料发射一定频率的高频电磁波。

2.电磁波向物料表面传播，遇到物料时一部分电磁波被反射回来。

3.雷达料位计接收到反射回来的电磁波，并利用时差测量计算出物料与雷达之间的距离。

4.根据物料与雷达之间的距离，雷达料位计可以计算出物料的高度和位置。

根据雷达料位计的工作原理，可以得出其特点是能够在不接触物料的情况下进行测量，不会对物料造成任何影响，具有高精度、高可靠性等优点。

应用场景雷达料位计广泛应用于各类固体物料的监测、计量和控制。

具体应用场景如下：煤气化工艺在煤气化工艺中，使用雷达料位计进行煤气和煤粉的计量和监测，同时对反应器的物料进行实时监测和控制，保证煤气化工艺的正常运行。

纺织工业在纺织工业中，使用雷达料位计进行纱线、棉花等原料的测量和计量，实时监测原料的流量和状态，避免浪费和生产过程中的意外事故。

粮食加工在粮食加工中，使用雷达料位计对谷子、玉米等粮食的存储量进行实时监测，由此精确掌握储存情况，及时做出安排，保证粮食存放的安全性和质量。

食品工业在食品工业中，使用雷达料位计对食品原料、饲料储存量进行测量和监测，防止堆积过多影响生产过程，保证生产质量和安全。

医药工业在医药工业中，使用雷达料位计实时监测气、固相的物料流量、存量等，以保证不同工艺参数的满足。

总结雷达料位计是一种应用广泛、功能强大的测量仪器，通过利用先进的雷达技术，实现对各类固体物料的高精度测量和控制，广泛应用于煤气化工艺、纺织工业、粮食加工、食品工业以及医药工业等领域。

雷达料位计原理

雷达料位计原理雷达料位计是一种利用雷达波测量容器内物料高度的仪器，它通过发射雷达波并接收被物料反射的波来确定物料的高度，从而实现对物料的测量和监控。

雷达料位计广泛应用于化工、石油、粮食、水泥等行业，在工业生产中起着重要的作用。

本文将详细介绍雷达料位计的原理及其工作过程。

雷达料位计的原理主要基于雷达波的特性和物料对雷达波的反射。

雷达波是一种电磁波，它在空间中传播的速度是恒定的，而物料的介电常数和密度不同，会对雷达波的传播产生影响。

当雷达波遇到物料表面时，一部分能量被反射回雷达天线，通过测量反射回来的信号的时间延迟和强度，就可以确定物料的高度。

雷达料位计通常由天线、发射器、接收器、信号处理器和显示器等部件组成。

首先，发射器向容器内发射雷达波，雷达波穿过空气传播并遇到物料表面时发生折射和反射。

接收器接收到反射回来的雷达波信号，并将信号传输给信号处理器进行处理。

信号处理器根据接收到的信号的时间延迟和强度计算出物料的高度，并将结果显示在显示器上，供操作人员进行监控和管理。

雷达料位计的工作过程是连续的，它不断地发送和接收雷达波，并实时地对物料的高度进行监测。

在实际应用中，雷达料位计可以实现对不同类型、不同介电常数的物料进行测量，具有较高的测量精度和稳定性。

同时，雷达料位计还可以通过调节天线的角度和位置来适应不同形状和大小的容器，具有一定的灵活性和适用性。

总的来说，雷达料位计是一种应用广泛、测量精度高的物位测量仪器，它基于雷达波的特性和物料对雷达波的反射原理，通过发射和接收雷达波来实现对物料高度的测量和监控。

在工业生产中，雷达料位计发挥着重要的作用，为生产管理提供了可靠的数据支持。

希望本文对雷达料位计的原理有所帮助，谢谢阅读。
