使用模拟万用表测定三极管各个管脚的方法
图文详解用万用表测量三极管
图文详解用万用表测置三衱管万用表有数字万用表和指针式万用表，两种表都可以测量，下面为大家介绍一下测量方法。
1、数字万用表测量在使用数字万用表测量时，使用的是＂二极管档”进行测量，红表笔是相当于是电池的正极，黑表笔相当千是电池的负极。
三极管分为NPN型和PNP型的管子，它们的内部结构是不太一样的。
但是B极跟C、E极之间都存在一个PN结，当表笔给PN结加上正向电压是能够导通的。
在用数字万用表测量时，电流是从红表笔流出的。
N N•NPN型，B极接红表笔，黑表笔接C、E时会导通如果是NPN型的三极管，B极接红表笔，C、E两极接黑表笔时，PN结正向导通，万用表会显示导通电压。
硅材料的三极管PN结导通电压一般是0.7V左右。
p_. PNP型，B极接黑表笔，红表笔接C、E时会导通如果是PNP型的三极管，B极接黑表笔，C、E两极接红表笔时，PN结正向导通，万用表会显示导通电压。
测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。
如果两次测量时都不导通，可以互换一下表笔测量，直到找到B极。
如果测量时显示的导通电压为ov,说明三极管内部击穿，已经损坏。
B极找出之后，就可以找C极和E极了，用手捏住B极和假设是C极的电极，然后把表笔放到假设的C极和假设的E极，如果不导通，红黑表笔互换。
如果互换表笔之后依然不导通，换另外的一个电极假设是C极，然后把表笔放到假设的C 极和假设的E极上测量。
2、指针式万用表测呈在使用指针式万用表测量时，使用的是电阻档"Rx1OK档”进行测量，如果用电阻档其它档位测量，指针有可能会偏转幅度过小不容易观察。
使用指针式万用表的电阻档时，红表笔是相当于是电池的负极，黑表笔相当于是电池的正极，也就是电流是从黑表笔流出的，这点跟数字万用表是不同的。
测量时我们可以先假设其中一个极是B极，然后用其中一支表笔固定在假设的B极上，另一支表笔分别接触其余两个引脚。
万用表测3极管的简单方法
万用表测3极管的简单方法万用表测量3极管有一系列简单而有效的方法，这些方法可用来检测3极管的状态，确保它们能够正常工作。
下面，我将分享几种在使用万用表测量3极管时的基本方法。
首先，要测量3极管的共射放大器，需要将测量电压连接到被测元件的两个极间。
并且将万用表的嗅探器或节点探测器连接到中间顶点的那个极上。
这样，万用表就可以感知到电流的变化，一旦识别到变化，就可以确定测量元件的准确状态。
其次，为了测试3极管的阻抗，需要令万用表以扫描频率按固定步长变化测量电压，以确定结构在不同频率上的电阻。
在扫描过程中可以观察3极管在不同频率与电压之间的反应。
从而判断3极管在不同频率下的电阻或阻抗。
另外，在测量3极管的开关特性时，也需要使用万用表。
具体操作是，将测量电压连接到3极管的两个极的中间极上，然后，调整测量电压的强度，逐渐提高强度，直到观察得到电流转换的瞬间，从而确定3极管的行为特性。
最后，在测量3极管的偏置状态时，也需要使用万用表。
首先，将电压源连接到3极管顶点极上，然后将万用表嗅探器或节点探测器连接到极对极之间。
然后将3极管调节至零失灵点，然后调整电压源，确定3极管的正负偏差值。
此外，如果想要更好地了解3极管的特性，还可以使用直流电路范式和交流电路范式进行测量。
DC电路范式测试可以帮助确定电路中三极管的放大特性，以及三极管对对象参数的响应，而AC电路模型测量则可以确定三极管在变压器输入信号下的行为特性。
以上就是三极管测量使用万用表时的简单而有效的几种方法。
不管是判断共射放大器状态、测量阻抗、检查开关性能还是测量偏置状态，使用这些方法都可以帮助我们快速准确地了解3极管的工作状态。
因此，我们应该熟悉利用万用表测量3极管的具体操作过程，从而将快速准确地测量三极管的时间节省下来，使电子设备能够正常工作。
如何测量三极管的好坏
如何测量三极管的好坏要测量三极管的好坏，可以通过以下几种方法进行测试:1.使用万用表进行基本测试:首先，将万用表调至电阻测量档位，并确保三极管处于断电状态。
然后，分别将三极管的基、发射器和集电器引脚连接到万用表的探针上。
测量三极管的各个引脚之间的电阻值，并与三极管参数手册中给出的标准值进行比较。
如果测量到的电阻值与标准值相差较大，则可能表示三极管出现了问题。
2.使用测试仪器进行功率放大测试:这种测试方法需要使用一个功率信号发生器，一个负载电阻和一个示波器。
首先，将功率信号发生器的信号源与三极管的基极接触，并将功率信号发生器的负载连接到三极管的集电极上。
然后，将示波器的探头分别接到三极管的基、发射极和集电极上。
接下来，通过改变功率信号发生器的输出信号频率和电平，可以观察到三极管放大的波形。
如果波形失真或幅度不正常，可能意味着三极管出现了问题。
3.使用电源和负载进行工作状态测试:将三极管正确连接到电源和负载电阻上，确保电源的电压和电流符合三极管的工作要求。
然后，通过观察三极管的工作状态来判断其好坏。
正常工作的三极管在工作时会有明显的电流和电压变化，而坏掉的三极管可能几乎没有变化或电流和电压不稳定。
4.进行信号放大测试:这项测试需要使用一个信号源、一个负载电阻和一个示波器。
首先，将信号源的信号线与三极管的基极接触，并将负载电阻连接到三极管的集电极上。
然后，通过改变信号源的频率和幅度，观察示波器上的输出信号波形。
正常的三极管应该能够放大和传输输入信号，如果波形失真或幅度不正常，可能表示三极管出现了问题。
需要注意的是，在测试三极管之前，确保正确连接引脚，并了解三极管的工作电压和电流范围，以避免对测试仪器造成损坏。
此外，还应该参考三极管的参数手册，以了解其特定的测试方法和标准值。
总结起来，测量三极管的好坏可以通过万用表测试电阻、使用测试仪器进行功率放大测试、通过电源和负载测试工作状态和进行信号放大测试等方法进行。
三极管管脚测量
万用表测三极管管脚（简单版）3推荐首先将万用表（数字，本人已经好久没用指针式万用表了）打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1 三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2 三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
用数字万用表检测三极管的好坏方法如下
之迟辟智美创作用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b.如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，标明红表笔接的引脚不是基极，再改用其它引脚重新丈量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则标明被测管属于PNP管.3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔.把基极B拔出B孔，剩余2个引脚分别拔出C孔和E孔中.若测出的HFE为几十到几百，说明管子属于正常接法，放年夜能力强，此时C孔插的是集电极C，E孔插的是发射极E.若测出的HFE值只有几或十几，则标明被测管的集电极c与发射极e插反了，这时C 孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值年夜的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e.4、测试好坏.还是以NPN型为例.将基极b开路，丈量c\e极间的电阻.用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作.若c、e 极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用.若测得阻值近似为0，则管子已被击穿.若阻值为无穷年夜，则说明管子内部已经断路.①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很年夜,则说明三极管是好的.②测 PNP 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很年夜,则说明三极管是好的.当三极管上标识表记标帜不清楚时,可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并分辨出e、b、c三个电极.测试方法如下 :①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 "R 100" 或"R lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很年夜( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为 PNP 型管.如果两次测得的电阻值是一年夜一小,则原来假设的基极是毛病的,这时必需重新假设另一电极为"基极"，再重复上述测试.②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 "R 100"或"R 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测.若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流年夜 , 偏置正常数字万用表测三极管好坏，极性方法一：用数字万用表丈量三极管（1）用数字万用表的二极管档位丈量三极管的类型和基极b判断时可将三极管看成是一个背靠背的PN 结，依照判断二极管的方法，可以判断出其中一极为公共正极或公共负极，此极即为基极b.对NPN型管，基极是公共正极；对PNP型管则是公共负极.因此，判断出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管.（2）发射极e和集电极c的判断利用万用表丈量（HFE）值的档位，判断发射极e和集电极c.将档位旋至MFE基极拔出所对应类型的孔中，把其于管脚分别拔出c、e孔观察数据，再将c、e孔中的管脚对换再看数据，数值年夜的说明管脚插对了.（3）判别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏.如果在丈量中找不到公共b极、该三极管也为坏管子.方法二：万用表的二极管挡，用红表笔去接三极管的某一管脚;假设作为基极;，用黑笔分别接另外两个管脚，如果表的液晶屏上两次都显示有零点几伏的电压;锗管为0.3左右.硅管为0.7左右;.那么此管应为NPN管且红表笔所接的那一个管脚是基极.如果两次所显的为'OL'那么红表笔所接的的那一个管脚即是PNP型管的基极.在判别出管子的型号和基极的基础上，可以再判别发射极和集电极.仍用二极管挡，对NPN管令红表笔接其'B'极，黑表笔分别接另两个脚上，两次测得的极间电压中，电压微高的那一极为'E'极，电压低一些的那极为'C'极.如果是PNP管，则令黑表笔接'B'集，方法和上面一样。
三极管三个管脚识别
三极管三个管脚识别1、由三极管外形判断三个管脚2、用万用表测量判断可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e （发射极）、b（基极）、c（集电极）三个电极。
测试方法如下 :①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 \× 100\或\lk\处,先假设三极管的某极为\基极\并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为PNP 型管。
如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为\基极\，再重复上述测试。
②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 \× 100\或\× 1k\处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测。
若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常。
③用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。
例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右 ), 则假设的基极是正确的 , 且被测三极管为 NPN 型管。
数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时 , 先确认晶体管类型 , 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。
用数宇万用表判断晶体管的E、B、C极三个管脚
用数字万用表判断晶体管的E、B、C极三个管脚的方法与指针式万用表用电阻档去测量是不一样的。
要用测量二极管的档位才能判断出晶体管E、B、C极的三个管脚。
以UT6OE为例介绍具体的测量办法:把数字万用表拨在二极管测量档。
图1：数字万用表与三极管连接的情况1)先找晶体管基极:用红表笔分三次接被测晶体管的①、②、③脚，黑表笔分别接另外两根引线(见图1)，得出表的测试结果。
表1:找基极时的测试数据从表1中可以看出当黑表笔接③红表笔分别接①、②时，显示两次正向电压值，所以可以找出③脚是基极，且为PNP型晶体管。
2)找集电极和发射极:如上例找出PNP型晶体管的③脚为基极后，用数字万用表二极管档黑表笔接㈢脚，红表笔分别接①和②脚(如果是测NPN型管表笔与上述相反)，结果测得③脚与①脚的电压为0·699V，而③脚与②脚之间的电压为0·680V，因此可以得知示值为0·699V时，红表笔接的是发射极①脚;示值为0·680V的一次，红表笔接的是集电极②脚。
三极管的检测方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。
将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。
其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。
但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。
(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。
ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。
而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。
通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。
三极管的管脚识别和好坏测量方法
三极管的管脚识别和好坏测量方法三极管具有三个电极，由两个PN结构成，共用一个电极称为三极管基极【用字母B】表示，其它两个极称为集电极【用字母C表示】和发射极【用字母E表示】，现在我们介绍三极管的管脚识别和三极管的测试方法：一：三极管管脚识别：根据电路板标注识别管脚极性，三极管有三个脚，分别是基极b，集电极c，发射极e，三极管引脚排列位置根据品种，型号及功能的不同而不同，正确识别三极管的管脚极性，在测试，安装，调试等各个应用场合都十分重要。
1，根据三极管的应用环境，在电路板上找到引脚对应位置。
2，在电路板上，三极管旁边标记有三极管极性，3，根据电路图形符号识别引脚极性用三极管型号标识识别引脚极性方法。
在互联网下载要查询的三极管相关资料，再根据资料识别三极管的引脚排列三：根据三极管封装规律识别引脚极性。
国产金封大功率三极管引脚识别，是TO-3封装。
这种国产金封大功率三极管基极b与发射极e在管子平面中上部，按图片中的方式放置，左边的引脚是基极b，右边的引脚是发射极e，，金属外壳是集电极c，用几种种封装的功率管的引脚极性都是这样排列，固定不变。
塑封中大功率管引脚极性识别。
外形如图：用这几种外形封装的中大功率管，不管是什么型号，只要外形封装一样，引脚极性都是一样。
引脚识别方法是：将这种外形封装的塑封中大功率管字符面超向自己，管脚朝下，左边的第一脚为基极b，中间的引脚为集电极c，右边引脚为发射极e。
塑封小功率管引脚识别方法：塑封小功率三极管引脚有两种排列类型，都为TO-92封装。
第一种引脚排列类型:字符面朝向自己，管脚朝下，左边第一脚为发射极e，中间脚为集电极c，右边脚为基极b。
通用代表型号有：c1815，a1015，C2383，C945， A1013，D667，MJE13001等。
第二种引脚排列类型：字符面朝自己，管脚朝下，左边第一脚为发射极e，中间脚为基极b，右边脚为集电极。
通用代表型号有：9012，9014，2N2222，S8050，S8550，2n5401，2N3906，2N5551贴片三极管引脚识别：贴片三极管与普通直插三极管不同，紧贴电路板安装，引脚排列现在常用的也有两种，不像直插式三极管有多种排列，第一种是SOT-23封装，一边有二个引脚，另一边一个引脚。
用数字万用表测三极管及检测三极管好坏
用数字万用表测三极管及检测三极管好坏首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。
另一种方法是使用hFE 挡来进行判断。
在确定了三极管的基极和管型后，将三极管的基极按照基极的位置和管型插入到卢值测量孔中，其他两个引脚插入到余下的三个测量孔中的任意两个，观察显示屏上数据的大小，找出三极管的集电极和发射极，交换位置后再测量一下，观察显示屏数值的大小，反复测量四次，对比观察。
以所测的数值最大的一次为准，就是三极管的电流放大系数卢，相对应插孔的电极即是三极管的集电极和发射极。
三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。
根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R&TImes;100或R&TImes;1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
万用表测量三极管MOS管管脚的方法
万用表测量三极管/MOS管管脚的方法实际项目中，不同型号的三极管（SOT-23封装），经常遇到PIN2、pin3互换（发射极（e）集电极（c）对调了）的现象，导致设计原理图和Layout出错。
SOT-231 .BASE2.FMITTFR3.COLLECTORUndrm rn在第一次使用新型号的三极管/MOS管时，清晰分辨手上物料的管脚定义非常重要。
以下是个人实践中总结的方法。
基本知识点：三极管没有反向寄生二极管，只有MOS管存在反向寄生二极管万用表，二极管档万用表工直通测试档万用表的二极管测试档，可以使二极管正向导通，并且显示二极管压降。
第一步：判断基极（b）NPN型三极管有这个特点：基极（b）到发射极（e）方向、基极（b）到集电极（c）方向，均是1个二极管。
利用这个特点我们可以确认三极管的基极（b）万用表调到二极管档位，各种测试，直到测试到如下图所示，一般二极管压降是0.75V。
Arffl表：一极管档PNP型三极管有这个特点：发射极（e）到基极（b）方向、集电极（c）到基极（b）方向，均是1个二极管。
利用这个特点我们可以确认三极管的基极（b）万用表调到二极管档位，各种测试，直到测试到如下图所示，一般二极管压降是0.75V。
第二步：测试导通特效，并确定发射极（e）、集电极（c）需要同时使用2个万用表，1个万用表利用二极管档使三极管导通，另1个万用表利用直通测试档测试发射极（e）到集电极（c）的导通状态如下图，假设线1连接的是已经确定的基极（b）夹子 万用表工二极管档 NPN 缄1也？i 是恒定的，因为它是基极c 门 交换线A 和线13的位置，立到万用表测到直通 线A 处表示土发射板(e) 线B 处表示：集电极(cJ 万用.衣上直通测试储 ・ 口 口 ■ 线1位皆是恒定的，因为它是基极Cb) 交换线苴和线H 的位置，直到万用表测到直通线八处表示：发射极线E 处表示：集电极(c>第一步：判断栅极（G）我们利用Mos管存在寄生反向二极管的特效，确定栅极（G）利用万用表二极管档，2个表笔各种接法测试，只有1种接法可以测试到二极管压降，压降一般是0.5V，此时MOS管未接万用表笔的那个脚就是栅极（G）万用表：二极管档只有1种按法可以测到压降n因此可以判断，未连线的脚就是棚极（G）但是.如果不确定M05管是恒型/P型,仅凭压降方向，还不能确定，源极（S）和漏极⑺）如果知道当前MOS管是N型/P型就好办了：N型士负表笔是漏极（0）,正表笔是源极＜S）P型，负表箱是源极，正表笔是漏极（D）第二步：测试导通特效，并确定N-MOS还是P-MOS （从而确定，源极（S）、漏极（D））需要同时使用2个万用表，1个万用表利用二极管档使MOS管导通，另1个万用表利用直通测试档测试源极（S）到漏极（D）的导通状态如下图，假设线1连接的是已经确定的栅极（G ）N 沟,万用表।直通测试档夹子线1但置是恒定的.因为它是册极 g 交换统A 和线B 的位置.卤到万用表测到囱通万用表口通档.如果测到直通* 管就是N 型: 万用表直通档，如果没测到直通，管就是P 型 方用表：二极性档 J 线A。

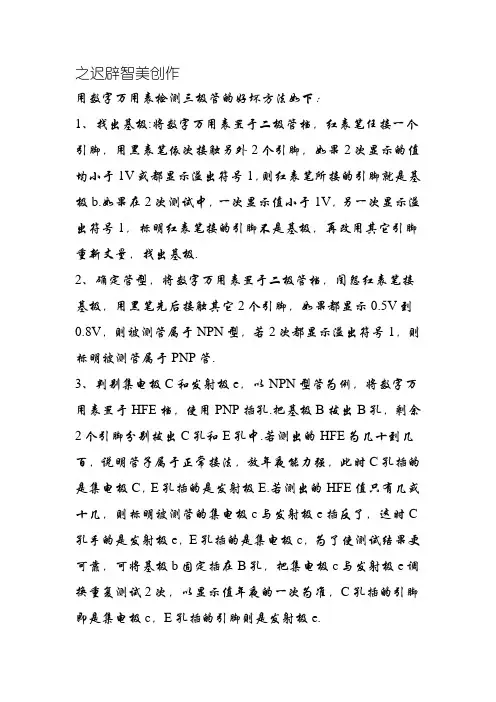

用数字万用表检测三极管的好坏方法如下

之袁州冬雪创作用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触别的2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b.如果在2次测试中，一次显示值小于1V，另外一次显示溢出符号1，标明红表笔接的引脚不是基极，再改用其它引脚重新丈量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则标明被测管属于PNP管.3、辨别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔.把基极B拔出B孔，剩余2个引脚分别拔出C孔和E孔中.若测出的HFE为几十到几百，说明管子属于正常接法，放大才能强，此时C孔插的是集电极C，E孔插的是发射极E.若测出的HFE值只有几或十几，则标明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试成果更靠得住，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e.4、测试好坏.还是以NPN型为例.将基极b开路，丈量c\e极间的电阻.用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作.若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不克不及使用.若测得阻值近似为0，则管子已被击穿.若阻值为无穷大，则说明管子外部已经断路.①测NPN 三极管:将万用表欧姆挡置"R 100" 或"R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的.②测PNP 三极管:将万用表欧姆挡置"R 100" 或"R lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的. 当三极管上标识表记标帜不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并分辨出e、b、c三个电极.测试方法如下:①用指针式万用表断定基极 b 和三极管的类型:将万用表欧姆挡置"R 100" 或"R lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管.如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另外一电极为"基极"，再重复上述测试.②断定集电极c和发射极e:仍将指针式万用表欧姆挡置"R 100"或"R 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极( 不克不及使b、c直接接触), 通过人体, 相当 b 、 C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测.若第一次测得的阻值比第二次小, 说明原假设成立, 因为 c 、 e 问电阻值小说明通过万用表的电流大, 偏置正常数字万用表测三极管好坏，极性方法一：用数字万用表丈量三极管（1）用数字万用表的二极管档位丈量三极管的类型和基极 b 断定时可将三极管当作是一个背靠背的PN结，依照断定二极管的方法，可以断定出其中一极为公共正极或公共负极，此极即为基极b.对NPN型管，基极是公共正极；对PNP型管则是公共负极.因此，断定出基极是公共正极还是公共负极，即可知道被测三极管是NPN或PNP型三极管. （2）发射极e和集电极c的断定操纵万用表丈量（HFE）值的档位，断定发射极e和集电极c.将档位旋至MFE基极拔出所对应类型的孔中，把其于管脚分别拔出c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了. （3）辨别三极管的好坏测试时用万用表测二极管的档位分别测试三极管发射结、集电结的正、反偏是否正常，正常的三极管是好的，否则三极管已损坏.如果在丈量中找不到公共b极、该三极管也为坏管子.方法二：万用表的二极管挡，用红表笔去接三极管的某一管脚;假设作为基极;，用黑笔分别接别的两个管脚，如果表的液晶屏上两次都显示有零点几伏的电压;锗管为0.3左右.硅管为0.7左右;.那末此管应为NPN 管且红表笔所接的那一个管脚是基极.如果两次所显的为'OL'那末红表笔所接的的那一个管脚即是PNP型管的基极.在辨别出管子的型号和基极的基础上，可以再辨别发射极和集电极.仍用二极管挡，对于NPN管令红表笔接其'B'极，黑表笔分别接另两个脚上，两次测得的极间电压中，电压微高的那一极为'E'极，电压低一些的那极为'C'极.如果是PNP管，则令黑表笔接'B'集，方法和上面一样。
如何万用表测量三极管BCE管脚的方法
如何万用表测量三极管BCE管脚的方法用万用表判断三极管管脚的方法:将万用表调至电阻挡的R×1k挡，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极（B）。
如果一次没找到，则红表笔换到三极管的另一个脚，再测两次；如还没找到，则红表笔再换一下，再测两次。
如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换。
这样最多测量12 次，总可以找到基极。
三极管只有两种类型，即PNP 型和NPN 型。
判别时只要知道基极是P 型材料还N 型材料即可。
当用万用表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P 型材料，三极管即为NPN 型。
如果红表笔接基极导通，则说明三极管基极为N 型材料，三极管即为PNP 型。
三极管是大家常用的电子元件有pnp 以及npn 类型，引脚排列每个不同型号的管子大多都有不同的排列方法，这使得我们初学电子的人很容易就犯了错误，下面介绍判断三极管引脚的方法。
一、三颠倒，找基极大家知道，三极管是含有两个PN 结的半导体器件。
根据两个PN 结连接方式不同，可以分为NPN 型和PNP 型两种不同导电类型的三极管，图1 是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。
图2 绘出了万用电表欧姆挡的等效电路。
由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN 型还是PNP 型，也分不清各管脚是什。
用万用表定性判断场效应管、三极管的好坏场效应管的识别方法及.
用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。
给栅、源极之间充电，此时万用表指针有轻微偏转。
再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。
二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。
若发现表针有轻微摆动，就证明第三脚为栅极。
欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。
判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。
若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。
如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。
反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。
但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。
注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。
但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。
其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。
（2）也可以用舌尖舔住栅极，现象同上。
三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。
现在锗合金管已经少见了。
这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。
教大家如何用数字万用表对三极管 MOS管正确测量(有图,有真相)
教大家如何用数字万用表对三极管MOS管正确测量（有图，有真相）本人是一名新手，一开始不懂怎么测三极管，通过老师的讲解并自己测试，在网上找了一些有关资料和测试，经过改装，制作出来给大家分享：如有错误处还望高手指点！万用表打到二极管档(蜂鸣档)对三极管测量时...首先我们要确定哪只脚是b极.于是用红表笔接触其中任意一只脚不动.用黑表笔去接触另外两只脚.如果能够测得两组相近且小于1的数字.说明此时红笔接触的就是b极.如果测得两组数字不相近..那说明此时红笔接触的不是b极..应把红笔换一只脚..黑笔去测另外两只脚...直到找到b极为止...假设我们知道哪只脚是b极...怎样去判断另外两只脚c极和e极呢？如下:红色代表红笔黑色代表黑笔图中红笔为b极.黑笔在另外两脚分别没得两组相近的数据..其中有一组数据会稍微大一点...此脚即为e极.小的那脚则为c极....并且我们知道此管为NPN三极管.因为红笔在b 极!而对于PNP型三极管的测量方法也一样...只不过是黑表笔在b极..红笔接触另外两脚能测得两组相近的数据.,如下图:下面是对场效应管的测量方法场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝缘栅型场效应管(MOSFET),我们平常简称为MOS管.而MOS管又可分为增强型和耗尽型而我们平常主板中常见使用的也就是增强型的MOS管.下图为MOS管的标识常用的MOS管G D S三个引脚是固定的。
不管是N沟道还是P沟道都一样，把芯片放正，从左到右分别为G极D极S极!如下图:用二极管档对MOS管的测量。
首先要短接三只引脚对管子进行放电，1：然后用红表笔接S极.黑表笔接D极.如果测得有500多的数值..说明此管为N 沟道.2：黑笔不动..用红笔去接触G极测得数值为1.3红笔移回到S极.此时管子应该为导通。
4然后红笔测D极.而黑笔测S极.应该测得数值为1.(这一步时要注意.因为之前测量时给了G极2.5V万用表的电压..所以DS之间还是导通的..不过大概10几秒后才恢复正常...建议进行这一步时再次短接三脚给管子放电先)5然后红笔不动.黑笔去测G极..数值应该为1到此我们可以判定此N沟道场管为正常有的人说后面两步可以省略不测...不过我习惯性把五个步骤全用上。
如何检测三极管的三个极
如何检测三极管的三个极可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并区分出e（发射极）、b（基极）、c（集电极）三个电极。
测试方法如下:①用指针式万用表判断基极b 与三极管的类型:将万用表欧姆挡置"R × 100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。
如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。
②判断集电极c与发射极e:仍将指针式万用表欧姆挡置"R × 100"或"R × 1k" 处,以NPN管为例,把黑表笔接在假设的集电极c 上,红表笔接到假设的发射极e上,并用手捏住b与c极( 不能使b、c直接接触), 通过人体, 相当b 、C 之间接入偏置电阻, 读出表头所示的阻值, 然后将两表笔反接重测。
若第一次测得的阻值比第二次小, 说明原假设成立, 因为c 、e 问电阻值小说明通过万用表的电流大, 偏置正常。
③用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。
例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右), 则假设的基极是正确的, 且被测三极管为NPN 型管。
数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时, 先确认晶体管类型, 然后将被测管子e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。
指针万用表测3极管的方法
指针万用表测3极管的方法
指针万用表是一种常见的电路测量工具，它能够测量电流、电压、电阻等参数。
而在电子电路中，3极管是一个非常常见的元件。
那么，如何使用指针万用表来测试3极管呢？
首先，需要了解3极管的引脚。
3极管一般有3个引脚，分别为基极、发射极和集电极，其中基极是最薄的引脚，发射极则比其他两个引脚稍微粗一些。
接下来，我们可以按照如下步骤来测试3极管：
1. 将指针万用表的旋钮设置在电阻档位。
2. 将测试的3极管放在测试台上，并将旋钮的红色探针连接到3极管的基极，将黑色探针连接到3极管的发射极。
3. 观察指针万用表的读数。
如果读数为无穷大或非常高的数值，说明该3极管是开路的，已经失效了。
4. 如果读数为低阻值，说明该3极管是通路的。
此时，应该将黑色探针改为连接到3极管的集电极。
如果读数变大，说明该3极管是正常的，可以继续使用。
需要注意的是，在测试3极管时，必须确保指针万用表的电流和电压均为正常值，否则测试结果会受到影响。
此外，还要注意探针的连接方式，以免错误读数。
总之，使用指针万用表测试3极管是一项基本的电子电路测试技能，掌握了这项技能，可以更加方便快捷地检测电路中的问题。
使用数字万用表判断三极管管脚教程
使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下列图。
中间的是基极〔B极〕。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP 管，当黑表笔〔连表内电池负极〕在基极上，红表笔去测另两个极时一般为相差不大的较小读数〔一般0.5-0.8〕，如表笔反过来接那么为一个较大的读数〔一般为1〕。
对于NPN表来说那么是红表笔〔连表内电池正极〕连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档〔hFE 测量三极管直流放大倍数〕去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己那么认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E极。
用万用表准确判断三极管的引脚的b、c、e极性方法
用万用表准确判断三极管的引脚的b、c、e极性方法用万用表准确判断三极管的引脚的b、c、e极性方法：现在常见的三极管大部分是塑封的，如何准确判断三极管的三只引脚哪个是b、c、e？三极管的b极很容易测出来，但怎么断定哪个是c哪个是e？这里推荐三种方法：第一种方法：对于有测三极管hFE插孔的指针表，先测出b极后，将三极管随意插到插孔中去（当然b极是可以插准确的），测一下hFE 值，然后再将管子倒过来再测一遍，测得hFE值比较大的一次，各管脚插入的位置是正确的。
第二种方法：对无hFE测量插孔的表，或管子太大不方便插入插孔的，可以用这种方法：对NPN管，先测出b极（管子是NPN还是PNP以及其b脚都很容易测出，是吧？），将表置于R×1kΩ档，将红表笔接假设的e极（注意拿红表笔的手不要碰到表笔尖或管脚），黑表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，将管子拿起来，用你的舌尖舔一下b极，看表头指针应有一定的偏转，如果你各表笔接得正确，指针偏转会大些，如果接得不对，指针偏转会小些，差别是很明显的。
由此就可判定管子的c、e极。
对PNP管，要将黑表笔接假设的e极（手不要碰到笔尖或管脚），红表笔接假设的c极，同时用手指捏住表笔尖及这个管脚，然后用舌尖舔一下b极，如果各表笔接得正确，表头指针会偏转得比较大。
当然测量时表笔要交换一下测两次，比较读数后才能最后判定。
这个方法适用于所有外形的三极管，方便实用。
根据表针的偏转幅度，还可以估计出管子的放大能力，当然这是凭经验的。
第三种方法：先判定管子的NPN或PNP类型及其b极后，将表置于R×10kΩ档，对NPN管，黑表笔接e极，红表笔接c极时，表针可能会有一定偏转，对PNP管，黑表笔接c极，红表笔接e极时，表针可能会有一定的偏转，反过来都不会有偏转。
由此也可以判定三极管的c、e极。
不过对于高耐压的管子，这个方法就不适用了。
对于常见的进口型号的大功率塑封管，其c极基本都是在中间（我还没见过b在中间的）。
