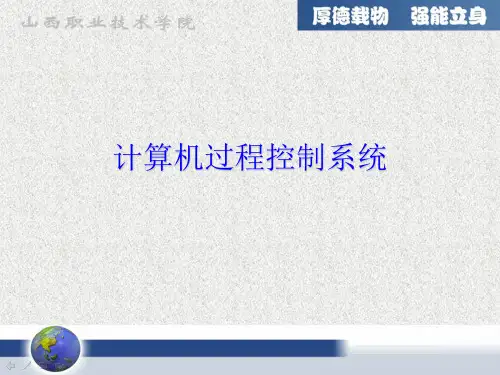

直接数字控制系统

直接数字控制系统

计算机过程控制系统
• 1.3 计算机过程控制系统的类型 • (1)巡回检测和数据处理系统 • 巡回检测和数据处理系统是计算机应用于过程控 制的最早形式之一。计算机对一次企仪表产生的 参数进行巡回检测,并由计算机进行必要的数据 处理,如数字滤波、仪表误差修正等;对大量的 数据进行记录,对过程进行集中监视,根据事先 存人的各种参数的极限值,处理过程中可进行越 限报警,以确保生产过程的安全。巡回检测和数 据处理系统的结构图如图10.3所示,这是一个 开环控制系统,计算机不直接参与过程控制,对 生产过程不会直接产生影响。
计算机过程控制系统
• 控制台 • 操作人员通过运行控制台与计算机进行 “对话”,随时了解生产过程和控制状态, 修改控制参数、控制程序,发出控制命令, 判断故障,进行人工干预等
计算机过程控制系统
• (2)软件组成 计算机过程控制系统的硬件 只是控制的躯体,系统的大脑和灵魂是各 种软件。计算机控制装置配置了必要的软 件,才能针对生产过程的运行状态,按照 人的思维和知识进行自动控制,完成预定 控制功能。计算机控制装置的软件通常分 为两大类:系统软件和应用软件。
计算机过程控制系统
计算机过程控制系统
• 本章提要 • 随着计算机技术的迅速发展,将计算机用于过程 控制系统,称为计算机过程控制系 统。计算机过 程控制系统综合了计算机生产过程和自动控制理 论等方面的知识。数据通信技术是工业网络的关 键技术。在一个大规模的计算机过程控制系统中, 常常会有很多的测量和控制对象,即使速度很高 的计算机也难以满足要求,因此必须将任务分给 多个计算机(或可编程序控制器,PLC)来协调运 行
计算机过程控制系统
• 应用软件 • 应用软件是针对某一生产过程,依照控制系统 设计人员的设计思想,为达到控制目的而设计的 程序。应用软件一般包括基本运算、逻辑运算、 数据采集、数据处理、控制运算、控制输出、打 印输出、数据存储、操作处理、显示管理等程序。 数据采集、数据处理程序服务于过程输入通道。 控制输出程序服务于过程输出通道。控制运算程 序是应用软件的核心,是实施系统控制方案的关 键。

直接数字控制器操作规程PPT课件(39页)

直接数字控制器操作规程PPT课件(39页)

储酒罐测控装置
一、概述 储酒罐测控装置可满足大多数葡萄 酒厂的陈酿工艺。该装置以智能仪 表为核心,随时对储酒罐进行监测, 仪表支持RS485总线通讯,方便组 成基于计算机的监控系统。 二、功能与特点
该装置以公司开发的DMC智能仪 表为核心,配以传感器、控制器等 组成。各酒罐被视为独立测控对象, 一罐一表,具有相对独立的可靠性。 DMC智能仪表还具有传感器开路 检测、故障报警等功能,使其更具 可靠性 主要功能:
DDC系统的应用
多用于中央空调,新风机组,给排水换热站 等机电没备温度、湿度、压力、流量等测量 控制。在集散控制系统中,通常用作现场直 接控制器,通过通讯总线与中央控制站联络。
江森控制器的系统组成
目前,在我国的智能楼宇系统中,江森作为 世界三大品牌之一,具有一定的市场。 METASYS 系统主要是由操作站)、网络控 制器、直接数字控制器等构成。操作站网络 控制器最常用的连接方式是N1通信网络,N2 通信总线作为现场存取网络,负责连接直接 数字控制器及接口模块至网络控制器。
直接数字控制DDC系统的功能
通过预定的程序完成各种控制功能,包括P控 制、PI控制、PID控制、开关控制、平均值控 制、最大/最小值控制、焓值计算控制、逻辑 运算控制和联锁控制等。对现场的设备执行 各种命令(执行时间、事件响应程序、优化 控制程序等)。
DDC控制器的结构及原理
DDC 控制器内部包含了可编程序的处理器, 采用了模块化的硬件结构,可以对模块进行 不同的组合,执行不同的控制功能。
直接数字控制器DDC系统特点
1、可将建筑联网 2、能提供过往使用纪录 3、操作人员不需要计算机经验 4、DDC系统能协助顾问工程师 5、DDC系统对服务和管理公司的益处 6、DDC系统控制设备与机械系统设备之差异 7、DDC系统适用的建筑大小

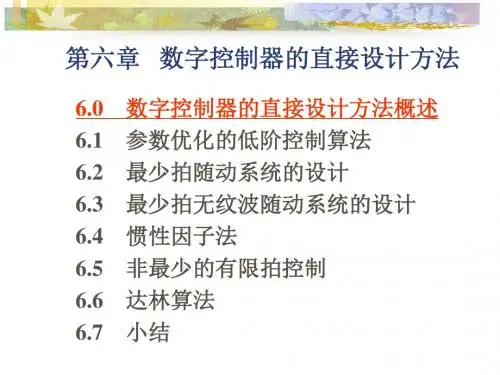

第六章 数字控制器的直接的设计方法-PPT课件

第六章   数字控制器的直接的设计方法-PPT课件
一、基础知识:
1、最少拍控制:就是要求闭环系统对于某种特定的输入 在最少个采样周期内达到无静差的稳态。 • 它的闭环z传递函数具有形式
说明: P是可能情况下的最小正整数。这一传递形式表明闭环系 统的脉冲响应在P个采样周期后变为零,从而意味着系统 在P拍之内到达稳态。
第六章 数字控制器的直接设计方法
4、在采样点之间存在纹波
最少拍控制只能保证在采样点上的稳态误差为零。在许多 情况下,系统在采样点之间的输出呈现纹波(如图6-4,图 6-5所示),这不但使实际控制不能达到预期目的,而且增 加了执行机构的功率损耗和机械磨损。 因此,最少拍控制在工程上的应用受到很大限制,但人们可 以针对最少拍控制的局限性,在其设计基础上加以改进,选 择更为合理的期望闭环响应M(z),以获得较为满意的控制效 果。
即令:
第六章 数字控制器的直接设计方法
所以,控制是稳定的。
第六章 数字控制器的直接设计方法
若对象传递函数G(z)再变为G*(z),那么闭环传递函数 就变为M*(z)
第六章 数字控制器的直接设计方法
4、 最少拍控制器设计的一般表达式:
合理的最少拍系统设计,除了应在最少拍内到达稳态外,还 应考虑数字控制器的可实现性及控制系统的稳定性。故若被 控对象有L个采样周期的纯滞后,并有i个在单位圆上及圆外 的零点z1,..., zi,j个在单位圆上及圆外的极点pl ..., pj,则最少拍 控制器为
d 0 K (1 d2 K
Td T
T Ti

2 Td T
Td T
)
d 1 K (1
)
第六章 数字控制器的直接设计方法
二、确定数字控制器的参数
第六章 数字控制器的直接设计方法

直接数字控制器( DDC )

直接数字控制器( DDC )

第1单元:DDC基本概述
教学资源2 DDC的功能和特点
第1单元:DDC基本概述
DDC功能 • ①具有强大的信息采集、运算、分析和控制功能。 • ②具有联网通信、站点组合、服务器管理的功能。 • ③具有分布式模块控制结构,配备了强大的特种模块。 • ④主机具备报警功能、趋势存储功能、失电保护功能等。 • ⑤支持计算机高级编程语言和图形化编程语言。 • ⑥支持与上位监控计算机的联网通信功能。 • ⑦主机具备现场操作及现场编程接口,一般为RS232接口。 • ⑧具有多级密码保护和管理功能。
《楼宇智能化技术》精品资源课程
模块八:直接数字控制器(DDC)
第1单元 DDC基本概述
教学重点:DDC的基础知识;DDC的硬件结构 和工作原理 。
教学难点:DDC的硬件结构和工作原理。
第1单元:DDC基本概述
第1单元 DDC基本概述
直接数字控制器(DDC)是一种特殊的计算机,它通常应 用于计算机集散控制系统,在智能楼宇中被用作现场控制器 实现对大楼内机电设备的监控,并通过通信总线与中央控制 站联通,实现上位机的监控和管理。
5)GCD-B型通用控制模块:GCD-B型通用控制模块是由4路数字量输入、2路数 字量输出、3路模拟量输入、3路模拟量输出、3路温度测量输入组成。
第2单元:DDC的系统组成及配置
6)MCA型电机控制模块:MCA型电机控制模块是由12路数字量输入、4路数字 量输出组成。
第1单元:DDC基本概述
★ 2. 总线模块
总线模块用来实现DDC与计算机之间、DDC与DDC之间、 DDC与智能单元之间的组网和通信。
第1单元:DDC基本概述
★ 3. 智能I/O模块
(1)输入模块 输入模块是把现场各种开关信号、模拟信号变成DDC内部处理

数字控制系统课件 第1章

数字控制系统课件 第1章

0
n0
t
r(nT ) g(t ) ( nT )d
0
n0
r(nT )g(t nT )
n0
输出量c*(t)为采样时刻t=kT(k=0,1,2…)的值可由下式求得
c(kT) r(nT)g(kT nT) n0
c(kT) r(nT)g(kT nT) n0
当n>k时,零初始条件有g(kT-nT)=0,故上式可写为 k c(kT) r(nT)g(kT nT) n0
1.1 Why Digital Control?
❖ Accuracy. Digital signals are represented in terms of zeros and ones with typically 12 bits or more to represent a single number. This involves a very small error as compared to analog signals where noise and power supply drift are always present.
只有离散信号才有z变换,所以简写
E(z) Z[e(t)]
采样系统的脉冲传递函数
1、环节的脉冲传递函数的定义
在零初始条件下,输出脉冲序列
c*(t)的z变换C(z)与输入脉冲序列
r*(t)的z变换R(z)之比
c(nT )zn
G(z)
C(z) R(z)
n0
r(nT )zn
n0
说明:
对零初始条件的理解与传递函数一样;
只有采样信号之间才有脉冲传递函数的概念;
总是认为系统输出处带有同步虚拟采样开关。
2、脉冲传递函数的物理意义 t c(t) 0g(t )r( )d

第三章直接数字控制器控制系统

第三章直接数字控制器控制系统

第三章直接数字控制器控制系统
通用控制器采用模块化结构,使得系统配置 更为灵活。在实际使用中,可根据不同需要 选用不同的模块进行DDC控制器配置,并采 用不同的冗余结构以适应不同的控制器要求。 现场控制器通常安装在靠近控制设备的地方。 为适应各种不同的现场环境,DDC控制器应 具有防尘、防潮、防电磁干扰、抗冲击、抗 振动及耐高低温等恶劣环境的能力。
四 直接数字控制(DDC)系统介绍
直接数字控制(DDC)系统是指一个终端系统,是 机械系统中用于服务于单独区域的组成部分,例如: 一个单独的风机盘管控制器、VAV控制器、热泵控制 器等。 DDC终端是DDC的应用系统。这是应用于商业建筑 的控制工业的新发展,它可提供整个建筑暖通空调系 统的运行情况 直接数字控制DDC系统的信息处理与控制的水平取 决于机器设备的形式,如VAV终端,其操作系统通过 设置是否需加热或降温的气流温度来设定给定值,根 据气流流量和给定值的最大最小流量值进行控制,也 可设定的日程序、假日程序等。
9.改善居住条件
许多大楼的所有者使用DDC系统以鼓励 租期已到的客户留在大楼中,当客户看到 他们住处具有成效管理系统时,他们对大 楼就更满意。
五 直接数字控制DDC系统的优点
10.改善维护和服务
整栋建筑采用DDC系统后,维护工作可通过 系统自动做到,并纪录需要服务的设备和地 点,如需要,DDC系统还可纪录各部分机械 的运转性能曲线和各房间的温度变化,这些 在分析和诊断机械系统或控制器问题时十分 有益,因为系统能发展操作中的许多偏差, 故许多问题可在客户察觉前解决。
五 直接数字控制DDC系统的优点
2.降低费用
一个设计良好的DDC系统可在能源和人力方面降低 费用。由于所有区域都经中心调度和控制可通过能量 的转移而使之不会浪费,而且,系统可自动启动或停 止机械设备,使其在不必要时不运转。它还可通过操 作终端自动诊断和处理许多问题,而无需维修人员亲 临现场,从而省去许多费用,降低维修成本。处于不 同位置的多个建筑,可由一个中心控制室统一管理和 监控,而不必单独控制,从而节省了人力。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第11章 直接数字控制系统概述
11.2 过程输入输出通道技术
⑵ A/D转换器的分类(根据转换原理分)
① 逐次比较式
转换时间一般在μs级,转换精度一般在0.1%左右,适 于一般场合。
多通道同步采样分时传输数据
第11章 直接数字控制系统概述
11.2 过程输入输出通道技术
2. 模拟量输入通道的组成
⑴ 信号调理电路 经由传感器或检测仪表、变送器输入的模拟信号,可能是电
压或电流信号,幅值范围往往和A/D转换器的量程不匹配,而 且一般含有噪声信号,因此需要进行放大、滤波、隔离保护等 处理,称为信号调理。
第11章 直接数字控制系统概述
11.2 过程输入输出通道技术
3. 模拟量输入通道A/D转换器的选择
⑴ A/D转换器的技术指标
① 分辨率与量化误差
分辨率是衡量A/D转换器分辨输入模拟量最小变化量的技术指 标,是数字量变化一个字所对应模拟信号的变化量。其大小取决 于A/D转换器的位数,所以习惯上以数字量的位数来表示。
11.2 过程输入输出通道技术 11.2.1 概述
DDC系统的输入输出通道是计算机和传感器、执行器之间的
信息传递和变换装置。是连接控制计算机和工业生产过程的桥
梁和纽带。
过程通道
模拟量输入通道(AI)
模拟量输入(AI)通道
测量变送
过 程
模拟量输出通道(AO) 计 算
模拟量输出(AO)通道
执行机构
生 产
第11章 直接数字控制系统概述
11.2 过程输入输出通道技术
传感器1 传感器2 传感器3
调理
S/H
调理
ห้องสมุดไป่ตู้S/H
调理
S/H

路 模
A/D

拟 开
控制逻辑



多路同步取样共用A/D分时采集
传感器
调理电路
S/H
传感器
调理电路
S/H
A/D 转换器
A/D 转换器
计算机
传感器
调理电路
S/H
A/D 转换器
控制逻辑
通 开关量输入通道(DI) 机
数字量输入(DI)通道
开关触点

道 开关量输出(DO)通道

数字量输出(DO)通道
开关设备
第11章 直接数字控制系统概述
11.2 控制输入输出通道技术
模板式 过程输入输出通道的结构 模块式
模板式结构:
AI AO DI DO 主机板
BUS BUS
AI AO DI DO
串行通信 或
量化误差是由A/D 转换器有限字长数字量对输入模拟量进行离 散取样(量化)引起的误差,其大小在理论上为一个单位 (1LSB )。量化误差和分辨率是统一的,即提高分辨率可以减 小量化误差。
第11章 直接数字控制系统概述
11.2 过程输入输出通道技术
② 转换精度
转换精度反映了一个实际A/D转换器与一个理想A/D转换 器在量化值上的差值,用绝对误差或相对误差来表示。
第11章 直接数字控制系统
11.1 直接数字控制系统概述 11.2 过程输入输出通道技术 11.3 数字滤波与数据处理 11.4 数字PID控制技术 11.5 数字控制系统的设计与实现 11.6 数字控制器的直接设计方法 11.7 监控组态软件
第11章 直接数字控制系统概述
11.2 过程输入输出通道技术
11.2 过程输入输出通道技术
⑶ 采样保持器 在A/D转换器工作期间采样保持器一直保持着转换开始时的
输入值,因而能抑制由放大器干扰带来的转换噪声,提高模/数 转换器的精确度和消除转换时间的不准确性。
高速采样(如5000~10000点/秒) 必须采用采样保持器。
在低速系统中一般可以省略。
采样保持器的工作方式
直接数字控制系统
本章要点
◇ 直接数字控制系统的构成 ◇ 过程输入输出技术及数据处理方法 ◇ 数字PID控制技术及数字控制系统的设计与实现 ◇ 数字控制器的直接设计方法 ◇ 监控组态软件 本章学习目标
◇ 理解直接数字控制系统的构成原理及特点 ◇ 掌握模拟量、数字量输入输出技术 ◇ 深刻理解数字滤波及数据处理方法 ◇ 熟练掌握数字PID控制算法及改进算法 ◇ 掌握单回路、串级、前馈控制策略的计算机实现方法 ◇ 理解数字控制器的直接设计方法 ◇ 了解监控组态软件的功能及应用
⑵ 多路开关
通过多路模拟开关将多路参数分时送入计算机。
•单向多路开关:AD7501(8路)、AD7506(16路)等; •双向多路外关:CD4051等; •单端输入: CD4051是单端8通道; •双端输入: CD4052是双4通道; •多路输入多路输出:CD8816等。
第11章 直接数字控制系统概述
第11章 直接数字控制系统概述
1. 模拟量输入通道的结构
11.2 过程输入输出通道技术
模拟量输入通道一般包括:信号调理电路、多路转换开关、 采样保持器、A/D转换器等几个组成部分。
传感器
信号调理

放大器
S/H
A/D
传感器
信号调理


模 拟

……· ……·
传感器
开 关
信号调理
机 控制逻辑
多路共用采集电路分时采集
第11章 直接数字控制系统概述
⑷ A/D转换器
11.2 过程输入输出通道技术
在工业生产过程中,被测参数,如温度、压力、 流量、液位、成分等都是连续变化的模拟量,而计 算机处理的数据只能是数字量,所以在进入计算机 之前,必须把模拟量转换成数字量(也即A/D转 换)。A/D转换器即是完成模拟量转换为数字量 的器件,在一般情况下,模拟量是指电压。
③ 转换速率
转换速率是指A/D转换器在每秒钟所能完成的转换次数。 转换速率也可表述为转换时间,即A/D转换从启动到结束所 需的时间,转换速率与转换时间互为倒数。
④ 满刻度范围 满刻度范围是指A/D转换器所允许的最大输入电压范围。 满刻度值只是个名义值,实际的A/D转换器的最大输入电 压值总比满刻度值小1/2n(n为转换器的位数)。
网络通信
I/O主板
主控 单元
I/O单元 主控单元
I/O单元
(a)混合集中式
(b)分离分布式
RS-485
模块式结构: 主控单元
A
A
D
D
I
O
I
O
I/O单元
第11章 直接数字控制系统概述
11.2.2 模拟量输入通道
11.2 过程输入输出通道技术
模拟量输入通道(AI)是计算机用于工业控制、自动 测试、计算机辅助医疗诊断、机器人等科学研究时必 需的模拟数据处理系统。它把各类传感器从现场检测 到的模拟量信号如温度、压力、流量、物位、成分等 转换成计算机可以接收的数字量信号。建立模拟量输 入通道的目的,通常是为了进行参数测量或数据采集。 它的核心部件是A/D转换器及其微处理机的接口。
