CDW-X方型横流式冷却塔介绍
冷却塔的分类
4、冷却塔与周围障碍物的距离应为一个塔高。 冷却塔与周围障碍物的距离应为一个塔高。
举例：假设空调系统冷却水量为160m /h， 举例：假设空调系统冷却水量为160m3/h，当地湿球温度 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 冷水进出温度32ºC/37ºC, 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 /h，根据就近原则， =160 ×1.2=192 m3/h，根据就近原则，选择冷却塔参数 表中冷却水量为200m 的冷却塔。 表中冷却水量为200m3/h 的冷却塔。
量 = 冷却水系统水量×(1.2～1.5)； 冷却水系统水量× ～ ；
4、冷却塔与周围障碍物的距离应为一个塔高。 冷却塔与周围障碍物的距离应为一个塔高。
举例：假设空调系统冷却水量为160m /h， 举例：假设空调系统冷却水量为160m3/h，当地湿球温度 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 冷水进出温度32ºC/37ºC, 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 /h，根据就近原则， =160 ×1.2=192 m3/h，根据就近原则，选择冷却塔参数 表中冷却水量为200m 的冷却塔。 表中冷却水量为200m3/h 的冷却塔。
1.逆流式冷却塔 逆流式冷却塔
(1)进风与出风口具有较大的高差,因而进出风不易短流, (1)进风与出风口具有较大的高差,因而进出风不易短流,能保证吸入空气温 进风与出风口具有较大的高差 度较低. 度较低. (2)逆流塔的热交换效率是最高的. (2)逆流塔的热交换效率是最高的. 逆流塔的热交换效率是最高的 (3)圆形逆流塔的进风百叶可沿圆周布置,方形塔也可在四周布置, (3)圆形逆流塔的进风百叶可沿圆周布置,方形塔也可在四周布置,因此进风 圆形逆流塔的进风百叶可沿圆周布置 较均匀,冷却效果好. 较均匀,冷却效果好. (4)外形尺寸上,圆形塔直径比同样性能的方形塔大，边长也更大一些, (4)外形尺寸上,圆形塔直径比同样性能的方形塔大，边长也更大一些,由于 外形尺寸上 这些原因,受占地面积限制圆形塔的使用场合受到一定影响. 这些原因,受占地面积限制圆形塔的使用场合受到一定影响.
CDW-X方型横流式冷却塔介绍

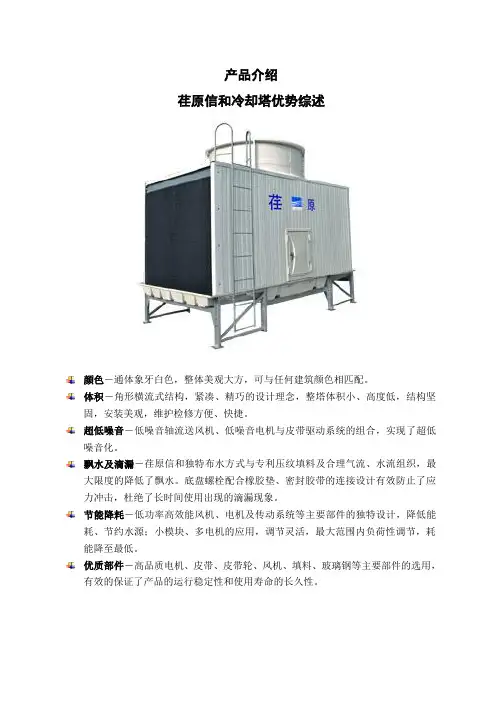

产品介绍荏原信和冷却塔优势综述颜色－通体象牙白色，整体美观大方，可与任何建筑颜色相匹配。
体积－角形横流式结构，紧凑、精巧的设计理念，整塔体积小、高度低，结构坚固，安装美观，维护检修方便、快捷。
超低噪音－低噪音轴流送风机、低噪音电机与皮带驱动系统的组合，实现了超低噪音化。
飘水及滴漏－荏原信和独特布水方式与专利压纹填料及合理气流、水流组织，最大限度的降低了飘水。
底盘螺栓配合橡胶垫、密封胶带的连接设计有效防止了应力冲击，杜绝了长时间使用出现的滴漏现象。
节能降耗－低功率高效能风机、电机及传动系统等主要部件的独特设计，降低能耗、节约水源；小模块、多电机的应用，调节灵活，最大范围内负荷性调节，耗能降至最低。
优质部件－高品质电机、皮带、皮带轮、风机、填料、玻璃钢等主要部件的选用，有效的保证了产品的运行稳定性和使用寿命的长久性。
结构简图部分组件图电 机设备名称：电机制造厂家：万高（南通）电机制造有限公司/富士电机马达（上海）有限公司特 点：全封闭室外型，性能稳定，噪音低，防护绝缘等级高（IP55 F 级）。
设备名称：轴承 制造厂家：日本NSK特 点：采用汽车轴承，台湾NAK/NJK油封，免维护、免注油，维护方便。
设备名称：皮带 制造厂家：日本坂东特 点：V 型联组带，传动效率高，噪音低，耐磨损，使用寿命长 。
设备名称：皮带轮 制造厂家：烟台荏原特 点：国际四孔轴套专利设计，易于拆装维护，表面磷化发黑处理，耐腐蚀，永不生锈。
设备名称：风机制造厂家：中美合资威海克莱特菲尔风机有限公司特 点：铝合金材质，耐腐蚀，运转平稳，强度高，风量大，寿命长。
每组叶片与轮毂唯一对应，叶片角度可调。
且经严格的动平衡性测试。
设备名称：填料制造厂家：烟台荏原空调设备有限公司 特 点：株式会社荏原信和提供模具，日本专利压纹设计，热交换性能号，环保节能；采用高性能阻燃性填料，100%纯生料，不掺杂任何再生料或废料。
设备名称：玻璃钢组件制造厂家：烟台海伦化工有限公司特 点：采用船艇玻璃钢，强度高，韧性好。
横流冷却塔与逆流冷却塔区别及各自特点
横流冷却塔与逆流冷却塔区别及各自特点横流冷却塔与逆流冷却塔区别是结构形式不同、尺寸不同、淋水密度不同、填料高度不同、设计的灵活性不同。
一、塔体高度逆流式冷却塔因进风口高度和收水器水平布置等因素，逆流塔总高度较高，体积较大。
横流式冷却塔因填料高度接近塔高，收水器不占高度，故横流塔总高度低，体积小。
二、布水系统逆流塔采用喷嘴布水，对压头要求较高，喷嘴易堵塞。
横流塔采用重力自然落下的布水系统，散水孔不易堵塞，而且布水均匀，最大限度地提高了填料性能。
相同条件下，预留布水压头逆流塔比横流塔要高。
水池水温逆流塔比较均匀，横流塔由池外到池内逐渐升高。
三、检修不同逆流塔整个塔体为封闭结构，设备检修或进行日常维护时，要停机。
横流塔体设有检修门，塔内部留有检修空间，可以在不停机的情况下对设备进行检修和日常维护。
四、气流组织与阻力逆流塔排出空气进入再循环比例较小，横流塔由于吸气高度较高，与进风口较为接近，空气再循环比例较高，对换热效率的影响更大。
横流塔的填料高度理论上可以做无限高，而逆流塔的填料高度有限。
横流塔比逆流塔低，进风口高即为填料高，故进风风速低，电机功耗少。
五、噪音不同逆流塔填料与下部水槽间有较大距离，水从填料落下后，产生哗哗落水声，噪音大。
横流塔填料下部小部分没入水中，这样水流经填料表面后，直接落入下部水槽，噪音很低。
六、节水环保性由于逆流塔的风机位于填料正上方且距离较近，因此飘水量较大，另外，下部水槽水的飞溅损失很大，易在冷却塔周围形成水雾，易造成军团性菌群的繁殖。
横流塔风机位于冷却塔正中，填料位于两侧，因此飘水量较小，为环保性产品。
七、横流塔与逆流塔的比选逆流塔控制冷却水温比较准确；横流塔受气温影响较逆流塔大、风机效率比逆流塔低因此，在不受场地条件限制的情况下，最好选用逆流塔。
当采用多台塔并联使用时，横流塔比逆流塔具有占地少的优点。
在热工性能相同的条件下，横流塔填料用量大，但清洗方便。
根据预算、水质，空调工程首选闭式横流塔，其次选开式横流塔，最后开式逆流。
方形横流式低噪音冷却塔技术要求
方形横流式低噪音冷却塔技术要求1 单台冷却水量：见图纸清单。
接受单模块或模块拼装冷却塔2 进出水温度：38℃/32℃外部环境湿球温度28℃）3 热力性能要求：按水温降对比法求出的实测冷却能力与设计冷却能力的百分比不得小于100%；4 材质要求方形刚性桁架结构，壳体采用优质玻璃钢、PVC或镀锌钢制作，下部水槽采用全玻璃纤维毡质玻璃钢。
桁架、支架、槽钢、角钢、爬梯、连接螺栓及其它金属材料均为热镀锌型；5 传动机构要求5.1电机：采用合资或以上品牌，电机绝缘等级F级，IP55防护；电机应适应于或优于规格书中提供的供电要求并与风机配套；5.2 风机特性参数应符合设计工况，并采用进口或合资风机,铝合金材质,要求强度可靠，表面光洁，各截面过渡均匀，无裂缝、缺口、毛刺；风机叶距离塔体内壁之间的间隙应保持均匀，其最小间隙不大于0.008D（D为风机直径），风机应做动、静平衡试验，并按“刚性转子平衡精度”精度等级取G6.3。
平衡力矩由计算求出。
叶片平衡后应定位、编号。
5.3 采用皮带传动,带轮须经特殊防锈处理,经久耐用。
5.4 轴承箱轴承采用进口或合资轴承。
5.5 皮带采用进口联组带。
6飘水率：<0.01％7噪声：运转声音测定距离10m 时；≤58dB(A)8塔内填料8.1 采用冷却效率高、通风阻力小、抗弯折的阻燃材料，材质为100%纯生料PVC，不接受再生料，其阻燃等级达到难燃B1级。
8.2 填料安装方式为悬挂式，其收水器为填料一体成型以求减少部件，每平方米承力≥2.94KN，填料片不允许出现穿孔、破裂,清洗维护简便易行；为减少进风阻力要求不加百叶；9配水系统布水器应布水均匀，冷却水应均匀的布洒在填料顶部，并且布水器应有防异物装置，不易堵塞，清理维护方便；10补水、溢流、排污、集水槽装置冷却塔应设自动、手动补水装置，并留有溢流及排污口。
补水器采用浮球式，球、阀体不锈钢材质，其动作应严密灵活，并设有缺水（低水位）、溢流保护装置，当出现故障时，给主机发出故障信号，待故障排除后主机方可正常工作。
方形横流冷却塔和方形逆流冷却塔有什么不同
方形横流冷却塔和方形逆流冷却塔有什么不同，优缺点有哪些？惠州雪人有多年的冷却塔生产和销售经验，因此碰到过各种各样的用户。
经常有用户提出“我要横流式冷却塔，因为横流式冷却塔效果好”，或者“横流式冷却塔的效果比逆流式好一些。
”等观点，本人觉得这种观点存在许多误区。
冷却塔的冷却效果和塔型无关。
冷却塔用冷却能力来衡量冷却塔的大小。
例如对于处理水量为100立方米每小时的标准冷却塔来讲，它的任务就是将100立方米的水，在标准工况下从37摄氏度降温到32摄氏度。
选惠州雪人的冷却塔型号，横流塔可选择HT100型。
选逆流塔可选CT100型。
两种都能将水温冷却5摄氏度，两种冷却塔的设计余量都只有10%。
因此何来哪种冷却效果好，哪种不好的说法呢？除了惠州雪人的产品，其它公司的产品也如此。
不管是横流式冷却塔还是逆流式冷却塔，只要选择合适的型号，都能满足使用要求。
因此，冷却塔的冷却效果，与塔型无关。
如果从语言文字上来讲，说冷却塔的冷却效果本身就是一种错误的提法。
虽然塔型和冷效无关，但横流塔和逆流塔之间还是有许多不同点。
用户需要研究两种塔型的优缺点，做出正确的选择。
逆流塔的优点和缺点逆流塔最大的优点是结构简单，可以将流量做得很大。
从几十吨到几百吨到几千吨的逆流式冷却塔都很多。
逆流式冷却塔因为结构简单，因此成本相对较低。
1000吨的逆流式冷却塔相对横流式冷却塔来讲，成本可以低30%。
但其缺点也很显着。
噪音大，特别是在医院、居民区等对噪音要求高的地方，逆流式冷却塔存在致命的问题。
噪音来源一般有两个方面，水滴声和风声。
由于逆流式冷却塔的全压往往要高于横流式冷却塔，因此风机需要额外的能量。
这就使为什么逆流式冷却塔的风机噪音往往高于横流式冷却塔。
横流塔的优点和缺点横流式冷却塔在城市中心、小区等地方很常见，而逆流式冷却塔在工业区、工厂等地方很常见。
横流式冷却塔的优点是模块式组装，占地面积小。
噪音低。
缺点是成本高，价格较贵。
如需了解更多详细信息，百度搜“惠州雪人”。

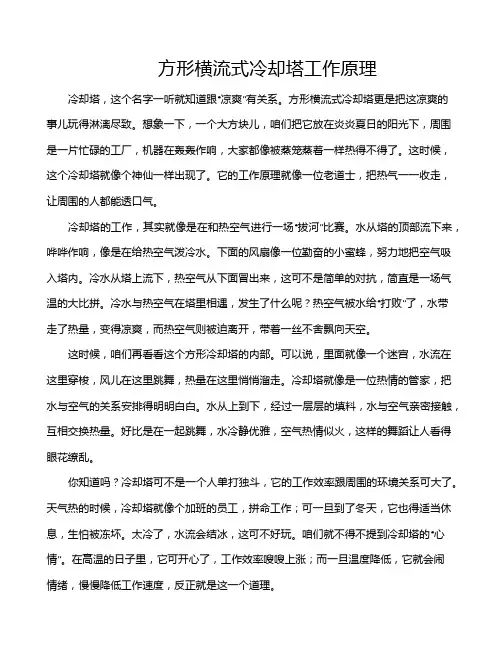

方形横流式冷却塔工作原理
方形横流式冷却塔工作原理冷却塔，这个名字一听就知道跟“凉爽”有关系。
方形横流式冷却塔更是把这凉爽的事儿玩得淋漓尽致。
想象一下，一个大方块儿，咱们把它放在炎炎夏日的阳光下，周围是一片忙碌的工厂，机器在轰轰作响，大家都像被蒸笼蒸着一样热得不得了。
这时候，这个冷却塔就像个神仙一样出现了。
它的工作原理就像一位老道士，把热气一一收走，让周围的人都能透口气。
冷却塔的工作，其实就像是在和热空气进行一场“拔河”比赛。
水从塔的顶部流下来，哗哗作响，像是在给热空气泼冷水。
下面的风扇像一位勤奋的小蜜蜂，努力地把空气吸入塔内。
冷水从塔上流下，热空气从下面冒出来，这可不是简单的对抗，简直是一场气温的大比拼。
冷水与热空气在塔里相遇，发生了什么呢？热空气被水给“打败”了，水带走了热量，变得凉爽，而热空气则被迫离开，带着一丝不舍飘向天空。
这时候，咱们再看看这个方形冷却塔的内部。
可以说，里面就像一个迷宫，水流在这里穿梭，风儿在这里跳舞，热量在这里悄悄溜走。
冷却塔就像是一位热情的管家，把水与空气的关系安排得明明白白。
水从上到下，经过一层层的填料，水与空气亲密接触，互相交换热量。
好比是在一起跳舞，水冷静优雅，空气热情似火，这样的舞蹈让人看得眼花缭乱。
你知道吗？冷却塔可不是一个人单打独斗，它的工作效率跟周围的环境关系可大了。
天气热的时候，冷却塔就像个加班的员工，拼命工作；可一旦到了冬天，它也得适当休息，生怕被冻坏。
太冷了，水流会结冰，这可不好玩。
咱们就不得不提到冷却塔的“心情”。
在高温的日子里，它可开心了，工作效率嗖嗖上涨；而一旦温度降低，它就会闹情绪，慢慢降低工作速度，反正就是这一个道理。
有趣的是，这个冷却塔的设计也真是妙啊。
方形的外形让它能够充分利用空间，真是一举两得。
它的边角处理得也非常好，既美观又能让风流畅通过，不像某些圆形塔，风儿来去总是别扭。
横流式的设计，水流与风流相互交错，形成了一种和谐的共舞。
就好像一场合唱，水唱高音，风唱低音，结合得恰到好处。
康明方形横流式低噪音冷却塔 技术参数
康明方形横流式低噪音冷却塔技术参数下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!康明方形横流式低噪音冷却塔技术参数详解1. 引言随着工业技术的不断发展，工厂与企业对于冷却设备的需求日益增长。
方形横流式冷却塔技术说明
方形横流式冷却塔技术说明目录一、技术说明文件1.产品性能特点介绍2.常菱玻璃钢冷却塔整体性能表3.常菱玻璃钢冷却塔特点及优点4.主要零部件说明表5.生产、制造执行标准6.质量保证体系7.售后服务承诺8.安装、调试、维护方案二、资格证明文件1.公司简介2.资信等级证书3.ISO9001品质认证证书4.质量服务信得过单位证书5.检测报告（国家级、省级）6.省级产品质量监督合格证书3、五三厂合资）生产的纤维毡，大大地增加了玻璃钢的强度。
2、塔体钢结构件：以各类定做的型钢为框架，重量轻、强度高、刚性好，开机时共振弱，稳定性好。
所有钢结构件均经酸洗及热镀锌处理，防锈防腐性能良好，保证冷却塔能在各种环境条件下运转正常。
3、塔芯填料：填料是冷却塔中热交换的重要场所，其效率的高低，对整个冷却塔的性能起着至关重要的作用。
常菱牌冷却塔填料全部采用优质PVC平片吸塑而成，平片表面加工成亚光型，比一般表面光滑的平片具有更好的亲水性，使水流在填料表面形成很薄的水膜，与空气接触更加充分。
其中方形逆流式冷却塔则采用比利时哈蒙公司专门设计的复合波填料，导风性能好，热交换性能高，风机能耗小，特别是在环境空间有所限制的场合下更能体现其优越性4、电机：采用全封闭户外型冷却塔专用电机，在轴伸端使用专业防水胶圈，有效解决了水汽沿轴伸端进入电机内部的问题，其防护等级达IP55；电机轴镀铬防腐，绝缘等级为F级。
5、风机：采用国内最大的冷却塔专用风机制造商——上风集团有限公司生产的低转速、大弦长、宽叶片产品，具有风速均匀、噪声低、涡流少、效率高等特点，该风机在低转速的情况下即能获得足够的抽风量，特别是还能根据不同的气候条件调节叶片角度，因此，既能保证冷却塔在恶劣的工况条件也可以满足用户的运行要求，又可以在适当的季节内调节叶片角度以达到节能降耗目的。
6、减速传动部份：采用整体密封皮带减速箱，箱内轴承为日本NSK品牌，并设有多层防水系统保护，耐候性好，还专门设有注油嘴，非常易于日常的维护和保养，传动皮带选用日本三星牌，防水防滑，使用寿命长。
方形横流式玻璃钢冷却塔.
3
•
4
结构特点
• （1） 侧板：玻璃钢材质，表面光洁美观，耐腐 蚀，防老化。 （2） 填料：为改性聚氯乙 烯双向点波片，热力性能好，气流阻力小，刚性 好，耐热75℃、耐寒、阻燃。 （3） 风机 和电机：清华大学设计的低噪声风机和电机，噪 声低，动压低,风量大,效率高。 （4） 皮 带减速机：为冷却塔专门设计的减速机，配新型 的强力三角带，寿命长，噪声低。
8
• 3、SCT系列紧凑型超低噪声横流组装式冷却塔, 这是我厂精心设计制作的新一代横流冷却塔,与 CDBHZ系列超低噪声横流冷却塔相比具有以下优 点：1）占地面积小、易组装，可以根据主机负 荷大小，灵活调节开机台数，达到节能目的；2） 噪音低，采用低噪声电机，风扇加装消音导风罩， 增加风量，减少风声，重力式散水设计,水流速 度缓慢，散水均匀，无水滴声，噪音更低；3） 易保养，由于该塔为组合式设计，可在开机情况 下维修保养，清洗填料更便捷 。
方形横流式玻璃钢冷却塔ቤተ መጻሕፍቲ ባይዱ
方形横流式玻璃 • 钢冷却塔 采用两
侧进风，靠顶部的 风机，使空气经由 塔两侧的填料，与 热水进行介质交换， 湿热空气再排向塔 外。
2
介 绍
• 填料采用两面有凸点的点波片,通过安装头使点 波片粘结成整体,以提高刚性，两面的凸点还可 避免直接滴水,因此提高了水膜形成能力，填料 尾部设有收水措施。
9
6
•
7
主要用途
• 1、BHZ系列分DBHZ低噪声型和CDBHZ超低噪声型 两种,特点是气流速度小,噪声很小,耗能小,适用 于噪声要求严格的地点使用。单塔冷却水量分别 为80,100,125,150,175,200m3/h，(6×200m3/h)。 参数表中超过200m3/h都是数台组装,在风机电机 栏内有台数的标准。 2、BHL系列分DBHL低 噪声型、CDBHL超低噪声型、GBHL中高温水降工 业型三种。特点是气流速度小，噪声略高于组装 式塔，但低于逆流塔，占地面积小。单塔冷却水 量为300、500、700，200m3/h，也能并联使用。
冷却塔功能及型式介绍
冷却塔功能及型式介绍2007年03月27日星期二 18:45一、冷却水塔的功能及基本原理所谓冷却水塔顾名思义即是应用于散热冷却为目的之塔状洒水系统；以一般常见于楼顶之中小型空调用冷却水塔而言，其结构不外乎一圆型或方形壳体，而壳体内由上而下分别为一抽风马达及带动之抽风扇，挡水板，撒(散)水器，散热材(填充材)，入风口，最底下为水槽、进出水管及抽水马达，其功能为将空调主机所吸收或产生之热能经由冷却水的传送在冷却水塔中藉由水与空气的直接接触将热能排放至大气中。
由于水具有高潜热(蒸发热)热能，加上取得容易，而空气具有吸湿能力，在这种有利条件下，冷却水塔成为散热最有效且最便宜的工具。
冷却水塔内挡水板主要用于阻挡细小水滴的散失，当热水透过洒水喷嘴均允喷洒在冷却水塔内之填料上端，藉由重力向下方流动，由于空气的反向流动会造成较小液滴随空气流往上带走，为了减少冷却水的损失，须于水塔洒水喷嘴上方设置挡水版装置，小液滴遇到挡水装置受到阻挡而附着于档水版上，等档水版上之液滴累积至较大时，当其重力高于空气流带动之阻抗反向力时，水滴便会向下掉落于填料上。
二、冷却水塔形式分类简介市面上之冷却水塔形式种类相当多，依空气驱动型式大致可分为机械力驱动型(Mechanical draft)及自然对流型(Nature Draft)；依空气与水的相对流路方向，冷却水塔基本上又可分为反向流式(俗称逆流式或反流式)及交叉流式(俗称横流式或交流式)；依冷却水环路又可在分为密死循环路型冷却水塔或称为密闭式冷却水塔，另一种即为开放环路型冷却水塔或称为开放式冷却水塔，其中密死循环路型冷却水塔又称为蒸发型冷却水塔。
有关各型冷却水塔之特点将叙述如下。
三、机械驱动空气型(Mechanical Draft)冷却水塔特色是藉由一机械动力(一般即为马达风扇)驱使空气流动，与水塔内冷却水或热交换器进行热质传递，藉以降低冷却水温度。
依风扇位置可分为抽风式及吹入式两种，所谓吹入式是用风扇将空气吹入壳体内侧与壳内冷却水进行热质传交换作业，通常由壳的下方吹入，吸收水蒸气之湿空气则由上方吹出，如图2所示为吹入式冷却水塔之一例，此型依风扇之型式可分为离心式及轴流式，图2所示即为离心式风扇，离心式者其特色为具有较高之风压，可运用于较高阻抗设计之热交换散热填料。
横流式冷却塔工作原理
横流式冷却塔工作原理横流式冷却塔是一种常见的工业设备，用于冷却热水或其他流体。
它基于蒸发冷却的原理，通过将热水喷淋在填料上，使其与进风相对流，并借助风力将热量带走，从而实现冷却的效果。
下面将详细介绍横流式冷却塔的工作原理。
一、冷却塔的基本结构横流式冷却塔通常由水槽、填料层、风机和出口管道等组成。
水槽用于存放热水，填料层用于增大水与空气的接触面积，风机则用于提供气流，加速热量的传输。
出口管道用于排放冷却后的水或其他流体。
二、水的喷淋与蒸发在工作时，热水从水槽中泵送至塔顶，通过喷嘴均匀喷淋在填料层上。
由于填料的设置，喷淋的水会形成细小的水滴，增大了水与空气的接触面积。
同时，由于填料具有较大的表面积，水滴在填料层上形成薄膜，增加了水的蒸发面积。
三、冷却塔的气流流动当热水喷淋在填料层上时，风机会产生气流，将外界空气吹入冷却塔内。
这些气流在填料层中与水滴相对流动，使得水滴中的热量通过传导和传热的方式转移到空气中。
同时，由于填料的设置，水滴会分散成小颗粒，增加了水与空气的接触时间和面积，进一步加强了热量的传输。
四、热量传输与冷却效果在冷却塔中，热量的传输主要通过传导、对流和蒸发三种方式进行。
首先，由于填料层具有较大的表面积，水滴与空气之间的传热面积较大，使得热量通过传导方式从水滴传递到空气中。
其次，由于气流不断吹拂，水滴中的热量会通过对流的方式迅速传递给空气。
最后，由于水滴在填料层上形成薄膜，并且受到气流的吹拂，水滴会不断蒸发，将热量带走，从而实现冷却的效果。
五、冷却后的水的处理当热量通过传导、对流和蒸发的方式传递给空气后，冷却后的水会从填料层下方集中到水槽中。
然后，通过出口管道排出，以保持冷却塔内的水位稳定。
在实际应用中，冷却塔通常与冷却系统相连，用于循环冷却水，提高冷却效果。
六、横流式冷却塔的优势相比于其他类型的冷却塔，横流式冷却塔具有以下优势：1. 塔高相对较低，节省了占地面积；2. 塔内填料的设置，增大了水与空气的接触面积，提高了冷却效果；3. 喷淋水的均匀分布，使得冷却效果更加稳定；4. 风机的运行，提供了强大的气流，加速了热量的传输；5. 操作和维护相对简单，具有较高的可靠性和可用性。
方形横流式冷却塔工艺流程
方形横流式冷却塔工艺流程咱先来说说方形横流式冷却塔的大致结构。
它有一个方形的外壳，就像一个小房子一样，稳稳地立在那里。
里面呢，有好多部件在协同工作。
它的进水方式是从塔的一侧进来的哦。
这水呀，就像一个急着去参加聚会的小客人，匆匆忙忙地就跑到冷却塔里面了。
进来之后呢，就开始它的冷却之旅啦。
在冷却塔里面，有填料这个重要的东西。
填料就像是一个个小床铺，水就躺在这些小床铺上，舒舒服服地散开。
这个时候呀，空气就从侧面吹过来了。
空气就像是一群调皮的小精灵，在填料间穿梭，它们要把水的热量带走呢。
然后呢，水在填料上慢慢地下落，就像小雨滴从天空慢慢落下一样。
而空气不断地从侧面流过，水和空气之间就进行着热交换。
水的热量就一点一点地被空气带走啦。
热交换的过程可是很奇妙的哦。
水觉得自己身上的热量被拿走了，变得越来越凉快，就像夏天吃了冰淇淋一样开心。
空气呢，带走了热量之后，自己变得热烘烘的，就像刚跑完步的小朋友。
接着呀，冷却后的水就从塔的底部流出去了。
它已经完成了自己的冷却使命，可以去做下一件事情啦，比如回到工厂里继续参与生产之类的。
在整个方形横流式冷却塔工作的时候，还有一个很重要的部分，那就是风机。
风机就像一个大力士，它呼呼地转动着，让空气能够快速地流动起来。
如果没有风机的话，那些调皮的空气小精灵可不会跑得那么快，水的冷却速度也就会变慢很多呢。
再说说这个冷却塔的维护吧。
就像我们人要定期洗澡保持干净一样，冷却塔也要定期清理。
填料要是脏了，水躺在上面就不舒服了，空气也没办法很好地和水进行热交换。
所以呀，要经常检查填料有没有堵塞，有没有损坏。
风机也要检查一下，看看它的转动是不是顺畅，要是风机生病了，整个冷却塔的工作都会受到影响呢。
方形横流式冷却塔的工艺流程就是这样一个充满活力和趣味的过程。
每一个部件都像是一个小角色，它们齐心协力，让这个冷却塔能够好好地工作，为我们的生产生活做出贡献呢。
而且呀，在不同的环境下，方形横流式冷却塔可能还会有一些小调整。
横流式冷却塔和逆流式冷却塔
横流式冷却塔和逆流式冷却塔⼀、横流式冷却塔和逆流式冷却塔的定义：（⼀）横流式冷却塔（crossflow cooling tower）是⼀种可将⽔冷却的装置。
⽔流从塔上部垂直落下，空⽓⽔平流动通过淋⽔填料，⽓流与⽔流正交的冷却塔。
按冷却⽔的⽔质分为：开式塔和闭式塔。
（⼆）逆流式冷却塔（counter flow cooling tower）⽔流在塔内垂直落下,⽓流⽅向与⽔流⽅向相反的冷却塔。
⼆、横流式冷却塔和逆流式冷却塔各⾃的优点（⼀）横流式冷却塔的优缺点1、优点：（1）⽔压头较⼩，耗电少。
（2）噪声⼩，使⽤场合更⼴泛。
（3）⽔损失较⼩，更经济，更符合可持续发展。
（4）布⽔⽅式合理，采⽤重⼒⾃然落下的布⽔系统，散⽔孔不易堵塞，且布⽔均匀，最⼤限度地提⾼了填料性能。
（5）模块组合后，效率不变；⽽逆流塔效率降低。
2、缺点：（1）换热效率较低。
（2）占地⾯积较⼤。
（3）漂移率较⾼，⽤⽔量较⼤。
(⼆）逆流式冷却塔的优缺点：1、优点（1）整套设备设计简单，配⽔系统通畅，整个配⽔过程不需要特别要求，并且不易堵塞。
（2）采⽤了淋⽔填料，防⽌⽼化和湿⽓回流。
（3）在温度⽐较低的地⽅，容易采取抗冻措施。
（4）可以设计多台冷却塔同时使⽤。
（5）整套设备操作⽐较简单，⽣产成本可以控制，通常会在⼀些⼤型的冷却循环⽔中使⽤。
2、缺点：1、内部机构复杂，内部旋转布⽔器容易发⽣故障，且发⽣故障后维修不⽅便。
2、更容易产⽣藻类及淤泥，容易造成布⽔器的堵塞，对杀菌除藻要求更⾼。
3、对加药的要求较⾼，内部除管线为⾦属外旋转机构等亦为⾦属件。
3、对加药的要求较⾼，内部除管线为⾦属外旋转机构等亦为⾦属件。
4、⽔头压⼒要求较⾼，⽔泵配置要求⾼。
5、效率衰减快，后续冷量的衰减速度较快。
三、横流式冷却塔和逆流式冷却塔的技术⽐较。
工业用方形横流式玻璃钢冷却塔特点介绍
方形横流式玻璃钢冷却塔：水在塔内填料中，水自上而下，空气自塔外水平流向塔内两者流向呈垂直正交一种冷却塔。
采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。
填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。
此冷却塔最大特点是冷效高、噪声低、耗电省、重量轻、体积小，最适合于高层建筑上及对噪声要特点：节省空间，结构轻型化，良好的耐腐蚀性，组合式设计，节能省电，耐用持久，噪音低，容易组装。
方型横流玻璃钢冷却塔的分类及用途介绍玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。
因而被广泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。
1、圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。
我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.结构特征1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。
安丘伟赫玻璃钢。
下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。
（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。
（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。
（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。
（5）电机：由清华大学电机系在y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。
方形横流式型玻璃钢冷却塔设备工艺原理
方形横流式型玻璃钢冷却塔设备工艺原理简介方形横流式型玻璃钢冷却塔是一种用于冷却水的设备，广泛应用于工业和民用领域。
它的目的是通过水的蒸发来带走热量，从而使水得到冷却。
本文将介绍方形横流式型玻璃钢冷却塔的设备工艺原理。
工艺原理冷却塔结构方形横流式型玻璃钢冷却塔通常由三个主要部分组成：散水装置、填料和风道。
散水装置是冷却塔最基本的组成部分之一，它的作用是将水均匀地散布在填料上。
填料是用来增加水与空气的接触面积，从而增加水的蒸发量。
风道位于填料底部，可以将吸入的空气均匀地通过填料床层，从而保证冷却效果。
工艺过程方形横流式型玻璃钢冷却塔的冷却过程可以分为三个过程。
首先是填料层内部水的蒸发过程。
填料层的毛细管式网络结构可以让水顺着复杂的表面流动，从而增加水的表面面积，使其容易散发到周围的空气中。
由于水分子从液相向气相转换的过程需要吸收一定的热量，因此空气流经填料时，会带走填料表面的水分子所携带的一部分热量，从而使水变得更加冷却。
其次是空气与水的接触过程。
当冷却塔处于运行状态时，外界热空气通过风道流经填料，与经过散水装置散布到填料上的水相遇。
由于空气中含有大量的氧气，它与水分子之间会发生气/液相的反应，从而促使水分子向上飘浮，增加了水热交换的面积。
最后是输送热量的过程。
当空气吹过填料时，它会将一部分吸收的热量带走。
此时，冷却塔中的水得到了金属表面散失的热量，从而达到冷却的效果。
总结方形横流式型玻璃钢冷却塔依靠散水装置、填料和风道三个主要部分，通过水的蒸发来达到冷却效果。
冷却过程可以分为填料层内部水的蒸发、空气与水的接触和输送热量三个过程。
了解方形横流式型玻璃钢冷却塔的设备工艺原理，有助于更好地了解冷却塔的性能和使用。
横流式冷却塔原理
横流式冷却塔原理
横流式冷却塔是以蒸发和冷凝过程进行设备之间热量的转移，是热能变换过程中演示
冷凝器的一种常用设备。
它具有设备及附件少，机械架面简单，操作可靠，汽水状态稳定，可靠适用于重负荷运行条件，广泛应用于国内外大型热力电站、化工工业等的设备。
横流式冷却塔的原理是将热水冲入塔体的入口端，并使其呈凹弧形在塔筒内单向流动，在塔内表面发生冷凝热传递。
热水经横流塔的单向流动，分离了液相的蒸汽和液体，液体
便形成凝结物，凝结物仍在持续凝结，最后与液体一起流出横流塔。
随着液体从塔筒入口
流入，液体从塔筒入口到塔筒出口经过一段路程，液体中温度一定程度上会降低，是因为
热水入口处，液体中含有大量汽液两相，当在横流塔内两相混合物中逐渐冷却，液体中蒸
汽和液体逐渐分离，蒸汽在内壁表面不断冷凝，而液体会借助外壁冷凝，冷凝的蒸汽水在
塔的底部排出，液体则流出塔顶部，两者就形成了横流塔的工作原理。
横流式冷却塔内表面将液相温度冷凝而分离，利用冷却剂在内壁上形成蒸发，从而接
收热量；外壁形成冷凝，将热量传给冷却剂，产生了可连续不断的蒸发冷凝过程。
冷却塔
的冷凝效果取决于其表面积的大小、冷凝用水的压力、液体的进料温度、环境温度及气温
等条件，使用这种方式可以使热水或其他热物质的温度快速降低。
方形横流冷却塔散热面积
方形横流冷却塔散热面积
方形横流冷却塔是一种常见的散热设备，广泛应用于工业生产和空调系统中。
散热面积是方形横流冷却塔的关键参数之一。
方形横流冷却塔的散热面积是指冷却塔内用于传热换热的表面总面积。
它的大小直接影响着冷却效果和散热效率。
散热面积越大，能够与空气接触的面积就越大，从而增加了散热的效果。
根据散热塔的设计原理，方形横流冷却塔的散热面积通常是通过一系列金属片或塑料填料来实现的。
这些填料通常采用网状结构，能够增加与空气的接触面积，从而提高散热效率。
填料的选择和设计需根据冷却要求、介质性质以及运行条件等因素进行确定。
在实际应用中，方形横流冷却塔的散热面积需要根据具体的散热要求来确定。
通过计算流体流量、流速、温度差等参数，可以确定所需要的散热面积。
设计师需要综合考虑散热设备的空间、效率和成本等因素，来确定最佳的散热面积。
需要注意的是，方形横流冷却塔的散热面积必须保持足够清洁，以确保散热效果的稳定性和持续性。
定期清洗、检查和维护可以保证散热塔的正常运行和散热效果。
总之，方形横流冷却塔的散热面积是决定其散热效果和效率的关键参数之一。
设计师必须根据具体的要求和条件来确定最合适的散热面积，以确保冷却系统的正常运行和散热效果的最大化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品介绍
荏原信和冷却塔优势综述
颜色－通体象牙白色，整体美观大方，可与任何建筑颜色相匹配。
体积－角形横流式结构，紧凑、精巧的设计理念，整塔体积小、高度低，结构坚
固，安装美观，维护检修方便、快捷。
超低噪音－低噪音轴流送风机、低噪音电机与皮带驱动系统的组合，实现了超低
噪音化。
飘水及滴漏－荏原信和独特布水方式与专利压纹填料及合理气流、水流组织，最
大限度的降低了飘水。
底盘螺栓配合橡胶垫、密封胶带的连接设计有效防止了应力冲击，杜绝了长时间使用出现的滴漏现象。
节能降耗－低功率高效能风机、电机及传动系统等主要部件的独特设计，降低能
耗、节约水源；小模块、多电机的应用，调节灵活，最大范围内负荷性调节，耗能降至最低。
优质部件－高品质电机、皮带、皮带轮、风机、填料、玻璃钢等主要部件的选用，
有效的保证了产品的运行稳定性和使用寿命的长久性。
结构简图
部分组件图
电 机
设备名称：电机
制造厂家：万高（南通）电机制造有限公司/
富士电机马达（上海）有限公司
特 点：全封闭室外型，性能稳定，噪音低，
防护绝缘等级高（IP55 F 级）。
设备名称：轴承 制造厂家：日本NSK
特 点：采用汽车轴承，台湾NAK/NJK
油封，免维护、免注油，维护
方便。
设备名称：皮带 制造厂家：日本坂东
特 点：V 型联组带，传动效率高，噪音
低，耐磨损，使用寿命长 。
设备名称：皮带轮 制造厂家：烟台荏原
特 点：国际四孔轴套专利设计，易于拆
装维护，表面磷化发黑处理，耐腐蚀，永不生锈。
设备名称：风机
制造厂家：中美合资威海克莱特菲尔风机
有限公司
特 点：铝合金材质，耐腐蚀，运转平
稳，强度高，风量大，寿命长。
每组叶片与轮毂唯一对应，叶片角度可调。
且经严格的动平
衡性测试。
设备名称：填料
制造厂家：烟台荏原空调设备有限公司 特 点：株式会社荏原信和提供模具，日本
专利压纹设计，热交换性能号，环保节能；采用高性能阻燃性填料，
100%纯生料，不掺杂任何再生料或废料。
设备名称：玻璃钢组件
制造厂家：烟台海伦化工有限公司
特 点：采用船艇玻璃钢，强度高，韧性好。
玻璃纤维使用短切毡，抗渗性强，表面采用美国亚仕兰胶衣，抗紫外线线耐老化，光滑美观，阻燃性高，寿命长。
制造厂家：烟台荏原空调设备有限公司
特点：采用Q235A钢材，全部经过
热浸镀锌处理，平均锌层厚
度为65μm，耐腐蚀，结构
坚固，耐震强度高。
制造厂家：晋亿实业股份有限公司
特点：热浸镀锌处理，耐腐蚀，连接牢
固，所有与玻璃钢件连接的部分
均采用荏原特制的橡胶加衬垫
与防水密封带，确保不渗水。
荏原信和冷却塔特点
一、角型横流式的结构
二、高品质填料的应用
三、独特的布水系统
◆ 采用角型横流式的结构，体积小、重量轻；节水、节能、运行噪音低；安装、维护便捷。
◆ 日本荏原信和独创的阻燃填料，采用硬质
氯乙烯树脂（PVC ）板材，板本体为特殊压纹加工,内侧（风扇侧）边缘处一体成型的收水槽。
最大限度地提高了水和空气的热交换性能，并将水飞散量控制在最小量。
◆ 采用100％纯生料，坚固耐用，耐药性强
耐久性高。
◆ 采用整张悬挂设计，布水均匀，热效率高。
◆ 冷却水在散水槽中依靠重力下落，压力低，阻力小，换热均匀充分。
◆ 通过散水箱与散水皿配合，使冷却水均匀下落，保证散水均匀、噪音小。
四、自由的模块化组合
五、良好的部分负荷性能
六、可选配置满足您的各种需要
◆ 横流塔专为模块化设计，单体两面进风，模块组合后进风面无变化，电机耗功不变； ◆ 模块化组合，调节方便，运行经济； ◆ 安装简单，维护方便。
◆ 荏原信和冷却塔采用模块化设计理论, 根据负荷与制冷机的开启情况确定冷却塔的根据负荷与制冷机的开启情况确定冷却塔的开启模块数,部分负荷时节能效果显著。
◆ 单模块机组可通过开停风机、风机变频，调节负荷，使其始终处于最节能运行状态。
◆ 多模块组合机组，可以通过台数控制+风机变频，实现机组的节能运行。
◆ 客户根据需要可选用：避雷针、电控柜、减震装置、电加热器、不锈钢螺栓组合、消音装置等。
