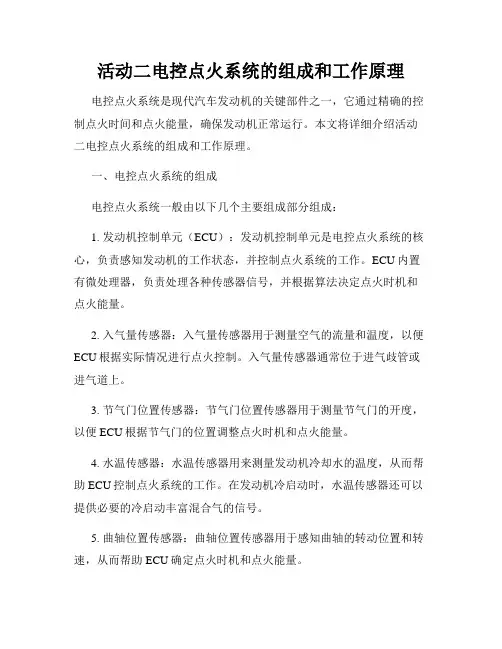

活动二电控点火系统的组成和工作原理
活动二电控点火系统的组成和工作原理电控点火系统是现代汽车发动机的关键部件之一，它通过精确的控制点火时间和点火能量，确保发动机正常运行。
本文将详细介绍活动二电控点火系统的组成和工作原理。
一、电控点火系统的组成电控点火系统一般由以下几个主要组成部分组成：1. 发动机控制单元（ECU）：发动机控制单元是电控点火系统的核心，负责感知发动机的工作状态，并控制点火系统的工作。
ECU内置有微处理器，负责处理各种传感器信号，并根据算法决定点火时机和点火能量。
2. 入气量传感器：入气量传感器用于测量空气的流量和温度，以便ECU根据实际情况进行点火控制。
入气量传感器通常位于进气歧管或进气道上。
3. 节气门位置传感器：节气门位置传感器用于测量节气门的开度，以便ECU根据节气门的位置调整点火时机和点火能量。
4. 水温传感器：水温传感器用来测量发动机冷却水的温度，从而帮助ECU控制点火系统的工作。
在发动机冷启动时，水温传感器还可以提供必要的冷启动丰富混合气的信号。
5. 曲轴位置传感器：曲轴位置传感器用于感知曲轴的转动位置和转速，从而帮助ECU确定点火时机和点火能量。
6. 高压线圈：高压线圈是电控点火系统中负责产生高电压的关键部件。
它将电池供电的低电压转换为足够高的电压，以点燃火花塞。
7. 火花塞：火花塞是电控点火系统中用于点燃混合气的元件。
它位于汽缸的燃烧室内，通过高压线圈产生的高电压，在ECU的控制下产生火花，引燃混合气。
二、电控点火系统的工作原理电控点火系统的工作原理可以概括为以下几个步骤：1. 传感器信号采集：电控点火系统通过各种传感器感知发动机的工作状态，比如水温、气温、气压、节气门开度、曲轴位置等。
这些传感器会将感知到的信号发送给ECU。
2. 信号处理：ECU会接收并处理传感器发送的信号。
通过内置的算法，ECU可以根据实际情况计算出最佳的点火时机和点火能量。
3. 点火时机控制：根据传感器信号的处理结果，ECU会控制点火时机，确保在每个汽缸的最佳位置点燃混合气。
