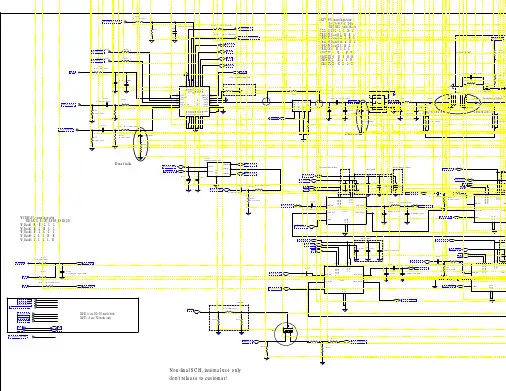

红米手机电路原理图
GND_SIGNAL
GND_SIGNAL
2
Dual talk
U710 XM0860SH-DL0601 W_PA_B8_EN W_PA_B5_EN
1 5 1
C727
C_/_NC_/_0402B
PORT1 CTL1 PORT2 CTL2
XM0860SH-DL0601
2 6 4
N155873104
W_PA_B8_IN
CAP_0402 GND_SIGNAL CAP_0402
RF3145_0
ANT702
Close to ANT7081来自325
4
2
1
1
N161206325
2
2
2
8 7 6 5 4 3 2 1
PDET_ALL
GND_SIGNAL
GND_SIGNAL
GND_SIGNAL
GND_SIGNAL
L706 L / NC / 0402 R721
1 / NC /2 C 0402
C_/_56_/_PF_/_0402
ASM_ANT_1
1 ASM_ANT2 5
1
1
2
L / 4.7 / nH / 0402
GND_SIGNAL GND_SIGNAL
N155875058
4 3 1 2
1
2
N155873439
L / 2.2 / nH / 0402 R / 0 / ohm / 0402 C744 C740 Close C / NC / 0402 C / NC / 0402 to
R704
N165149424 N165174672
SKY77590
C710 C / 56 / pF / 0402 GGE_PA_LB_IN

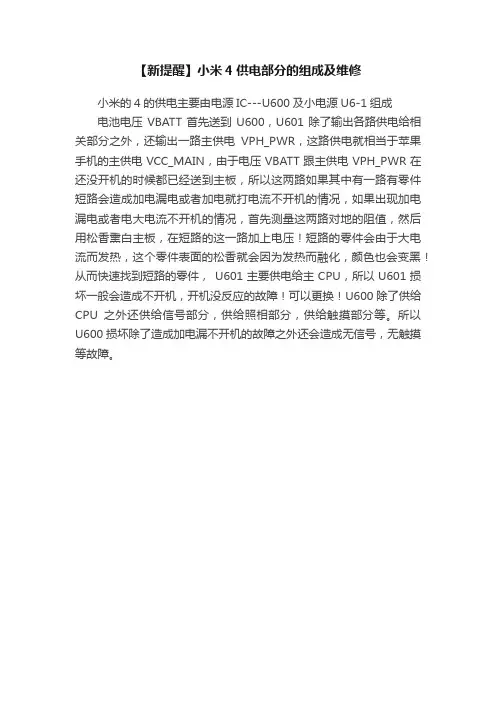

【新提醒】小米4供电部分的组成及维修
【新提醒】小米4供电部分的组成及维修
小米的4的供电主要由电源IC---U600及小电源U6-1组成
电池电压VBATT首先送到U600，U601除了输出各路供电给相关部分之外，还输出一路主供电VPH_PWR，这路供电就相当于苹果手机的主供电VCC_MAIN，由于电压VBATT跟主供电VPH_PWR在还没开机的时候都已经送到主板，所以这两路如果其中有一路有零件短路会造成加电漏电或者加电就打电流不开机的情况，如果出现加电漏电或者电大电流不开机的情况，首先测量这两路对地的阻值，然后用松香熏白主板，在短路的这一路加上电压！短路的零件会由于大电流而发热，这个零件表面的松香就会因为发热而融化，颜色也会变黑！从而快速找到短路的零件，U601主要供电给主CPU，所以U601损坏一般会造成不开机，开机没反应的故障！可以更换！U600除了供给CPU之外还供给信号部分，供给照相部分，供给触摸部分等。
所以U600损坏除了造成加电漏不开机的故障之外还会造成无信号，无触摸等故障。
手机电路工作原理
手机电路工作原理
手机电路工作原理主要包括以下几个方面：
1. 电源管理：手机电路中的电源管理芯片负责将外部输入的电流和电压进行适当的降压、升压和稳压，供给其他电路的正常工作。
电源管理还包括对电池充电管理，保护电池的健康和寿命。
2. 处理器：手机电路中的主处理器负责执行各种任务，如运行软件、处理数据、判断输入信号等。
处理器通常由多个核心组成，每个核心都能独立工作，提高手机的处理能力。
3. 存储器：手机电路中的存储器用于存储用户的数据和程序。
包括闪存和RAM（随机访问存储器）等。
闪存用于长期存储数据和程序，而RAM用于临时存储正在运行的应用程序和数据。
4. 通信模块：手机电路中的通信模块负责与移动通信网络进行通信，包括无线信号的收发、解码和编码、调制和解调等。
通信模块还包括无线芯片组和天线。
5. 显示屏和触摸屏：手机电路中的显示屏和触摸屏用于用户与手机之间的交互，通过对屏幕的触摸进行输入操作，并将相关信息以图像的形式显示在屏幕上。
6. 音频处理：手机电路中的音频处理模块负责处理语音信号和音频信号，包括音频的输入、输出、解码和编码、放大和调整
等。
以上是手机电路工作的主要原理，通过这些电路的协同工作，实现了手机的各种功能，例如通话、上网、拍照、游戏等。
手机维修电路理论知识点
手机维修电路理论知识点随着现代科技的不断发展，手机已演变成我们生活中必不可少的日常工具。
然而，由于长时间使用或不慎操作，手机电路往往会出现故障，需要进行维修。
为了更好地理解和掌握手机维修过程中的电路理论知识点，本文将围绕电路原理、常见故障与解决方案以及维修技巧进行探讨。
一、电路原理手机电路原理包括电路结构和电路组成两个方面。
电路结构涉及到手机内部的主要电路板，其中包括主板、屏幕板和电源板等。
主板是手机的核心部分，负责连接各个模块，如处理器、内存和通信模块等。
屏幕板是显示器的重要组成部分，负责手机图像和文字的显示。
电源板则提供电能给手机其他电路板，起到了电源供应的作用。
电路组成方面主要包括电路元件和电路模块。
电路元件是构成电路的基本材料，包括电容器、电阻器和电感器等。
它们通过连接和组合起来，形成了各种电路模块。
电路模块通常包括功放模块、摄像头模块和通信模块等，它们各自完成不同的功能，并合作共同保障手机的正常运行。
二、常见故障与解决方案1. 手机无法开机这是手机使用过程中常见的故障之一。
可能的原因包括电池电量不足、电路板损坏以及开机按键失效等。
解决方案可以是更换电池、修复电路板或更换开机按键。
2. 手机屏幕无显示当手机屏幕无显示时，一般是由于屏幕板故障导致的。
这可能与屏幕连接线路不良、屏幕模块损坏或手机摔落造成的屏幕碎裂有关。
此时，我们需要检查和修复屏幕连接线路或更换屏幕模块。
3. 手机通信问题手机无法正常通信可能是由于通信模块故障或信号接收差引起的。
解决方案包括更换通信模块、检查信号线路和试用不同的手机卡等。
三、维修技巧手机维修是一门需要技巧和经验的工作。
以下是一些常用的维修技巧，供大家参考：1. 工具准备维修手机需要一些常用的工具，如螺丝刀、镊子和焊接设备等。
在维修前，要确保所需工具齐全，以提高效率。
2. 资料参考手机维修需要不断学习，并参考相关资料。
可以通过网络搜索、技术交流等方式获取更多的维修技巧和解决方案。
小米手机电路图
小米手机专业拆解：物料成本不足900元人民币2011-12-19 14:13:22 出处：DoNews 作者：DoNews 人气：次评论（131） | 【大中小】小米手机构成图小米手机后视图（去掉后面壳）小米手机的电路部分主要集中在上图中的蓝色线框内，主PCB板设计成非常规的L型（应该是为了配合电池），所有元器件几乎是平均分布在PCB两侧，而搭载了SD卡和SIM卡子电路板位于主PCB上方，通过接插件连接。
屏蔽罩的设计采取了直接焊接的方式，优点是可以优化成本和PCB空间，缺点是会影响到后期的检修。
此外，小米的电源键所采用的异型结构，后期可能会影响到按键的触感，甚至在左右晃动手机时产生误触。
图中橙色线框内为控制区子板，通过黑色Flex排线与主PCB连接（白色射频Cable线用于连接子板上的天线触点）。
主PCB板B面（剥离屏蔽罩）在主PCB板的B面，分别放置了射频攻放电路、PMU电源网络、GPS射频前端、WLAN/BT/FM电路、及多数的连接器。
主PCB板A面（剥离屏蔽罩）在主PCB板的A面，放置了系统的应用处理器 MSM8260、板上存储器KMKLL000UM、射频收发器QTR8615、音频电路、及GSM/WCDMA射频前端电路。
不难发现，小米的射频电路全部集中在L型的窄边，PCB面积有限，不利于热量的传导，或者正是出于这种考虑，小米在结构上加入石墨散热膜。
子PCB板除按键、背光电路外，下方的子PCB板上还包括了射频天线弹片、主MIC、Speaker触点等。
SD卡座、SIM卡座8MP摄像头小米原理框图最后，从小米手机成本构成来看，高通无疑是最大的赢家（系统的核心器件AP/BB MSM8260、RF Transceiver QTR8615、双电源管理芯片PM8058和PM8901均来自高通），四颗芯片的总价应在$40~45，大概会占到整个BOM的三分之一；排在第二位的显示模块，有Sharp四英寸显示屏、TDK电容触摸屏和Synaptics电容触控芯片构成，估计成本应在$30上下，约占BOM 的23%；之后是三星的存储器，集成了1GB LPDDR2和4GB Flash的MCP，当前售价应略高于$15；排在第四的是800W像素摄像头模组，当前的价格应不低于$10。
手机电路原理各种故障修理方法
修理师
(+)
(-)
电流方向
[二极管的记号]
전电류流方방向향
[LED的记号]
Ⅱ.常见元器件介绍
电阻[Resistance]
-定义： 阻碍电流通过的程度的物理量 R=p*l/s (p—电阻率查表求； l—电阻长度；s—与电流垂直的电阻截面面积)
-阻值计算： ① 串联： R串＝R1＋R2 ② 并联： 1/R并＝1/R1＋1/R2
·记号 : C ·单位 : F [Farad] ·1[F] = 1000000[μ Ｆ] 1[μ F] = 1000[nＦ] 1[nF] = 1000[pF]
[电容器的记号]
晶体管[transistor]
- 调节电流或电压流，当做电流的开关。
·Switch : 在电源部使用时，控制Base运行Collector、 Emitter。
修理师
■ RF Part
主要部品
▶ RF Part 构成的主要部品说明 - Duplex
ㆍ 使用一个天线时，接收及发送分离 ㆍ 接收端,发信端和天线端 3者互不干扰的进行通信.
- Saw Filter
ㆍ 输入的信号 通过 LNA后残留的Noise重新Filtering 之后，必要的信号通过.
- RF IC(Transciever)
→ (6-1) ~ (6-5)使用 Scope测试电压
■ RF Part
修理师
Band别 回路 Sequence<WCDMA>
- WCDMA 2100 RX
[Sequence
必要的信号
]
4 1-2 1-1
2
1
3
2
[GT-N7000] ㆍ1号 ~ 3号使用 Spectrum测试 RX 频率, 4号使用 Scope测试 Data信号
手机维修电子电路知识点
手机维修电子电路知识点手机已经成为现代人生活中不可或缺的一部分，随着使用时间的增长，手机的电子电路可能会出现各种问题。
在解决这些问题时，了解手机维修的一些基础知识是非常重要的。
本文将介绍一些手机维修中常见的电子电路知识点。
一、电池维修电池是手机的动力源，经常使用后可能会出现电池寿命短、充电速度慢等问题。
要解决这些问题，首先需要了解手机电池的工作原理。
手机电池通常由锂离子电池构成，通过正极和负极之间的化学反应来储存和释放电能。
当电池寿命减短时，可以尝试进行电池更换或外部充电器充电，同时避免过度充电和过度放电。
二、触摸屏维修触摸屏是手机操作的重要组成部分，经常使用后可能会出现触摸不灵敏或者无法触摸的问题。
这些问题可能是由于触摸屏的损坏或与电子电路的连接问题所致。
在维修时，可以尝试重新安装触摸屏驱动程序或更换触摸屏来解决问题。
此外，定期清洁触摸屏也是重要的保养措施，可以使用干净的布或专用清洁剂轻轻擦拭屏幕。
三、充电口维修充电口是连接手机和充电器的接口，频繁使用后可能会出现充电慢或者无法充电的问题。
这些问题通常是由于充电口的损坏或者灰尘积聚导致的。
在修复充电口时，可以尝试使用酒精棉球或细毛刷清理充电口，或者更换充电接口。
四、音量键和开关键维修音量键和开关键是手机的常用功能，经常使用后可能会出现卡顿、无法正常按压等问题。
这些问题通常是由于按键的磨损或弹簧松动导致的。
可以尝试使用棉签蘸取酒精将按键进行清洁，或者更换按键部件。
五、屏幕维修手机屏幕是最易受损的部分，常见的问题包括屏幕碎裂、显示模糊等。
在维修屏幕时，可以尝试使用专业的屏幕保护膜来预防屏幕损坏。
对于已经损坏的屏幕，可以选择更换整个屏幕或者仅更换玻璃面板。
六、主板维修主板是手机电子电路的核心，主要负责各个部件的协调工作。
当手机出现无法开机、频繁死机等问题时，可能是主板出现故障。
修复主板问题需要专业的技术和设备，不建议在家中进行维修。
可以将手机送至专业的维修店进行维修。
详解智能手机电源电路的供电原理
详解智能手机电源电路的供电原理电源电路在智能手机电路中是至关重要的，它所起的作用是为智能手机各个单元电路提供稳定的直流电压。
如果该电路的出现问题，将会造成整个电路工作的不稳定，甚至造成智能手机无法开机。
由于电源电路工作在大电流、温度高的环境，往往容易出现问题，因此学习和理解电源电路的维修知识，对日后的手机维修工作有很大的帮助。
一、电源电路的组成元件和电路1.1电源电路的组成元件智能手机的电源电路位于智能手机的主电路板中，由于各品牌型号的智能手机电路板设计不同，所以电源电路的位置也不相同。
从组成结构上来看，智能手机电源电路主要由电源控制芯片、充电控制芯片、充电接口、电池及插座、复位芯片、晶振、谐振电容、电源开关、场效应管、滤波电容、电感等组成。
如图1所示为智能手机电源电路组成图。
从图中可以看出，电源控制芯片是电源电路的核心。
在电源电路中，重要的芯片包括充电控制芯片和电源控制芯片。
其中，充电控制芯片主要负责对电池进行充电，并实时检测充电的电压值。
充电控制芯片用于保护电池的电路，可以保护电池过放电、过压、过充、过温，可以有效地保护电池寿命和使用者的安全。
电源控制芯片又称为电源管理芯片PWM（Pulse Width Modulation），意思是脉冲宽度调制，是一种通过微处理器的数字输出对模拟电路进行控制的技术。
电源控制芯片是开关稳压电源电路的核心，负责对整个电路的控制。
1.2电源电路的结构智能手机的电源电路主要由充电电路、时钟电路、复位电路、电源开关、电源输出电路等组成。
如图2所示为电源电路的结构。
其中，充电电路负责检测电池的电量，并为电池进行充电，充电电路可以保护电池过放电、过压、过充、过温，可以有效地保护电池寿命和使用者的安全；时钟电路负责产生开机所需的32.768kHz时钟信号；复位电路为微处理器提供开机所需的复位信号；电源开关负责在开机时提供触发信号；电源输出电路负责输出手机其他单元电路所需的供电电压。
手机维修电路原理及维修案例精选
© 2007 Lenovo 24
2、案例分析(以S5为例）
▪ 案例2：部份整机故障
▪ 显示问题：首先应该用替换法确定是装配问题，屏问题不这是主板问题？
▪ 1、屏无显示分2种情况：
▪ A、有字无光；此种情况说明，从CPU来的数据是没有问题的，只是没有背光。 所以应该检查LED供电信号有无问题或连接器有无工艺问题。
技能培训教材
自由联想，快乐共享
© 2007 Lenovo 20
1、测试主板故障的类别
▪ A、下载软件
▪
定义：软件下载就是将手机的软件写入到手机主板芯片（flash）的
过程。（类似给电脑安装WIN2000或XP等操作系统）。
▪
方式：利用电脑、电源、接口板等硬件设备以及相应的程序，将软件
写入到手机芯片中。
▪
注：软件有版本之分（如S010、S011），一般要使用与硬件代码对应
的最新版本软件。
▪ B、下载SN号
▪ 定义：下载SN号就是将SN贴纸上的SN号写入到手机主板芯片（flash） 的过程。
▪ 实现方式：利用电脑、电源、接口板、扫描枪等硬件设备以及相应的 程序，将软件写入到手机芯片中。
▪ 注：有些机型没有单独的下载SN号工位，而直接在软件下载工位写入 SN号。（依不同平台而定）
b、在开机状态电流为20MA的情况下，用示波器在主板C1114输 入点测量出有 26M波形，说明主时钟正常工作。
c、在上一点分析前提下，测量电源IC输出Vmem2.8V为正常。
d、在以上分析结果下，可怀疑此主板在下载时，CPU至IO口的下载通路有问题， 测量此主板IO口URXD1信号脚对地阻抗为正常、UTXD1信号脚对地阻抗不正常，测 UTXD1通路上元件，发现D1301贴反了。
小米5原理图
小米5原理图
小米5是小米公司于2016年推出的一款旗舰手机，其原理图包含了手机的整体结构和各个部件的布局。
通过查看小米5的原理图，我们可以更加深入地了解这款手机的内部结构和工作原理。
首先，我们可以从小米5的原理图中看到手机的整体结构。
手机的正面主要由显示屏、前置摄像头、听筒和指纹识别模块组成，而背面则包括了主摄像头、闪光灯和指纹识别模块。
此外，手机的侧面还设计有音量键和电源键。
通过原理图，我们可以清晰地看到这些部件之间的布局和连接方式，从而更好地理解手机的外部结构。
其次，小米5的原理图还展示了手机内部各个部件的布局和连接方式。
比如，我们可以看到主板上各个芯片和元器件的位置和连接方式，以及它们与显示屏、摄像头、电池等部件之间的连接方式。
这些信息对于手机维修和改装非常有帮助，可以帮助维修人员更快地定位故障并进行修复，也可以帮助手机改装爱好者更好地了解手机的内部结构，从而进行个性化定制。
另外，小米5的原理图还包括了手机各个部件的工作原理和信号传输路径。
通过原理图，我们可以清晰地了解手机各个部件之间的信号传输路径，以及各个部件是如何协同工作的。
这对于理解手机的整体工作原理非常重要，可以帮助我们更好地了解手机是如何运作的，也可以为手机的优化和改进提供参考。
综上所述，小米5的原理图对于我们深入了解这款手机的内部结构和工作原理非常有帮助。
通过查看原理图，我们可以更加全面地了解手机的整体结构、内部布局和各个部件的工作原理，这对于手机维修、改装以及优化都具有重要的意义。
希望小米公司能够继续推出更多手机的原理图，让我们可以更好地了解和定制我们心爱的手机。
手机电路工作原理
手机电路工作原理
手机电路工作原理指的是手机内部电路的运行原理和工作过程。
手机电路由多个不同功能的模块组成，包括电源模块、处理器模块、存储模块、通信模块等。
这些模块通过连接的电路实现彼此的协同工作。
手机的电路工作原理可以分为几个关键部分：
1. 电源模块：手机的电源模块主要负责为手机提供电力支持。
当用户按下电源键时，电源模块会将存储在手机电池中的能量传递给其他模块，并控制电流和电压的稳定供应。
2. 处理器模块：手机的处理器模块是手机的大脑，负责控制和处理各种指令和数据。
处理器模块包括中央处理器（CPU）、图形处理器（GPU）等，通过高效的协同工作，实现手机的
各项功能。
3. 存储模块：手机的存储模块用于存储用户的数据和应用程序。
存储模块包括RAM（随机访问存储器）和ROM（只读存储器）等。
RAM负责临时存储数据和运行应用程序，而ROM
则用于存储手机的操作系统和其他预装软件。
4. 通信模块：手机的通信模块用于实现手机的无线通信功能，包括手机信号的接收和发送。
通信模块包括基带芯片、射频芯片等，通过与手机天线的连接，实现与通信基站的数据交换。
5. 其他模块：手机还包括其他模块，如显示模块、摄像头模块、
音频模块等，用于实现手机的显示、拍照、录音等功能。
这些模块之间通过精心设计的电路连接，以实现各个功能模块之间的数据传输和协同工作。
同时，手机的电路还包括多种传感器和控制芯片，用于感知用户的操作和环境变化，并进行相应的响应和调整。
总体而言，手机电路工作原理是通过不同模块之间的协作，将电能转化为各项功能，实现手机的通信、计算、存储、显示等多种功能。
手机维修的工作原理和方法
手机维修的工作原理和方法
手机维修的工作原理和方法大体可分为以下几个步骤：
1.问题诊断：顾客带来手机维修时一般会提出一些问题或故障现象。
可通过检查显示屏、摄像头、电池、充电口等部位，或感觉手机外壳和配件是否正常，来诊断问题。
2.更换故障部件：通过问题诊断，找到故障原因后，需要更换故障部件，如更换显示屏、电池、充电口等部件。
一些比较复杂的故障可能需要拆卸手机，更换电路板或其他部件。
3.测试及校准：更换故障部件后，需要进行测试和校准，确保手机正常工作。
比如测试显示屏是否能正常显示画面、测试耳机和扬声器是否能发出清晰声音、测试触摸屏和按键是否正常等。
4.整机清洁：手机内部进行维修操作时，可能会留下一些灰尘和污垢，需要进行清洁，以确保手机整机无异味、干净卫生。
5.交付检验：在维修完成之后，需要将手机开机测试，在顾客面前检验手机是否正常工作，确保手机维修成功。
若未解决问题，则需要再次检查和维修。
总之，以上是一些手机维修的基本工作原理和方法，具体的工作方式和方法可能
因不同问题和不同手机型号而有所不同，需要技术人员具备良好的手机维修技能和操作经验。
第九章 小米手机电路原理与维修
图9-6 26MHz系统基准时钟电路
9.2 基带电路原理与维修
图9-7 FLASH电路
9.2 基带电路原理与维修
9.2.4 故障维修案例
1. 红米1S手机不开机故障维修 故障现象：一个客户送来一部红米1S手机，称手机进水，晾干之
TD接收电路如图9-11所示。
图9-11 TD接收电路
9.3 射频处理器电路
9.3.3 射频发射电路
发射电路由收发芯片（U801）MT6168、射频功放集成 天线开关（U804 RFMD 的RF9810）和匹配网络电路等组 成。
收发芯片输出射频信号经滤波匹配网络至射频功放进 行功率放大，射频功放将放大后的信号输出至天线发送 出去。
故障维修：拆开手机后，仔细检查主板发现主板有焦糊味，仔细 检查发现充电管理芯片U1801有明显烧焦痕迹。
9.2 基带电路原理与维修
9.2.4 故障维修案例
2. 红米1S手机开机大电流故障维修 U1801的位置如图9-8所示。 更换充电管理芯片U1801后，故障排除。仔细检查尾插部分，发现
尾插接触不好，怀疑是因为尾插不良造成U1801损坏，一并将尾插进 行更换。
9.3 射频处理器电路
9.3.3 射频发射电路
1．功率放大器部分框图
RF PA 采用RFMD 公司的RF9810，内部集成了功放、天线开关、滤 波电路等部分，功率放大器电路框图如图9-12所示。
图9-12 功率放大器电路框图
9.3 射频处理器电路
9.3.3 射频发射电路
2．功率放大器工作原理
GSM低频段发射信号从射频处理器MT6168的N2脚输出，经过RC滤波 网络送到天线开关U804（内部集成了功率放大器）4脚，经内部放大 后再经天线发射出去。
手机供电电路和工作原理
手机供电电路和工作原理手机是现代人生活中不可或缺的一部分，而手机的正常使用离不开供电电路的支持和工作原理的保证。
下面将详细介绍手机供电电路和工作原理。
手机的供电电路可以分为两个主要部分：充电电路和电池管理电路。
首先是充电电路。
当我们连接手机充电器时，充电电路开始工作。
充电器将交流电转化为直流电，并提供一个合适的电流和电压给手机电池进行充电。
充电电路一般由电感线圈、整流器以及滤波电容等元件组成。
电感线圈是一个重要的元件，它用于改变电压和电流的大小。
当交流电从充电器进入电感线圈时，产生的磁场会导致电感线圈中的电流变化。
通过改变线圈的匝数和电流变化的频率，可以实现电压和电流的转换。
整流器用于将交流电转化为直流电。
它通常由二极管组成。
当电流方向相同时，二极管处于导通状态，电流可以正常通过。
而当电流方向相反时，二极管处于截止状态，电流无法通过。
通过这种方式，整流器将交流电转为了直流电。
滤波电容用于滤除直流电中的纹波，使得输出电流更加稳定。
当滤波电容充电时，它会存储电荷，并在供电不稳定时释放电荷。
这种循环可以帮助去除电压波动，保证输出的直流电流平稳稳定。
充电电路的另一部分是电池管理电路。
这是为了保证手机电池充电和使用的安全性和稳定性。
电池管理电路包括电池保护芯片、电池充电控制芯片和电池电量检测芯片等。
电池保护芯片主要用于控制和保护电池的工作。
它监测电池的电压和电流，防止过充和过放，以及过流和短路等异常情况的发生。
当电池电压或电流超出安全范围时，保护芯片会断开电路，以保护电池和其他电子元件的安全。
电池充电控制芯片根据充电状态和电池需求来控制充电电流和充电电压。
它能识别充电器的类型，并根据需求调整充电电流。
充电控制芯片还会监测电池温度，当温度超过安全范围时会停止充电。
电池电量检测芯片用于监测电池的剩余电量。
它通过测量电池电压和电流，计算出电池的剩余电量，并向用户显示在手机屏幕上。
这样，用户可以随时了解自己的手机电池电量，并及时采取相应的措施。
手机电路原理与维修
手机电路原理与维修手机作为现代人生活中不可或缺的通讯工具，已经成为人们日常生活中必不可少的一部分。
然而，随着手机的使用时间增长，手机电路出现故障的情况也越来越常见。
为了更好地了解手机电路的原理和维修方法，本文将对手机电路原理和维修进行介绍。
首先，我们来了解一下手机电路的基本原理。
手机电路主要由电源管理模块、通信模块、射频模块、基带模块、显示模块等部分组成。
电源管理模块主要负责手机的供电管理，包括电池充电管理、电源开关管理等；通信模块负责手机的通信功能，包括接收和发送信号；射频模块则负责信号的发射和接收；基带模块负责信号的处理和解码；显示模块则负责手机的显示功能。
这些模块相互配合，共同构成了手机电路的基本原理。
其次，我们来谈谈手机电路常见的故障和维修方法。
手机电路常见的故障包括无法开机、信号不稳定、屏幕显示异常等。
针对这些故障，我们可以采取一些常见的维修方法。
比如，对于无法开机的情况，可以先检查电池是否正常，然后检查电源管理模块是否故障；对于信号不稳定的情况，可以检查射频模块是否受到干扰；对于屏幕显示异常的情况，可以检查显示模块是否损坏。
通过这些方法，可以初步判断手机电路故障的原因，并进行相应的维修。
除了以上介绍的常见故障外，手机电路还可能出现一些其他的故障，比如音频故障、触摸屏故障等。
针对这些故障，我们需要更加深入地了解手机电路的原理，以便更好地进行维修。
在维修过程中，我们需要使用一些专业的维修工具，比如万用表、示波器等，以便更精确地检测手机电路的故障点。
同时，我们还需要具备一定的电子维修知识，比如焊接技术、电路分析能力等，以便更好地进行手机电路的维修工作。
综上所述，手机电路原理与维修是一个复杂而又重要的领域，需要我们不断学习和积累经验。
通过了解手机电路的基本原理，掌握手机电路的常见故障和维修方法，我们可以更好地应对手机电路故障的情况，保证手机的正常使用。
希望本文能对大家有所帮助，谢谢阅读。
详解智能手机电源电路的供电原理
详解智能手机电源电路的供电原理2.3电源复位电路工作原理电源复位电路的功能是在手机出现死机的情况下，将电源控制芯片复位，使电源控制芯片停止输出供电电压，将手机关机，达到复位的目的。
电源复位电路主要由电源开关按键、电源复位芯片、电源控制芯片等组成。
如图4所示为电源复位电路的电路图。
在按住开机键8秒钟后，复位芯片N2400的7引脚（触发引脚）的高电平被拉低，当达到设定的时间后，复位芯片N2400的4引脚输出复位信号到电源控制芯片N2200的B11引脚，电源控制芯片内部的控制电路收到复位信号后，发出控制信号，使电源控制芯片的输出端停止输出供电电压，手机被关机。
2.4电源升压电路智能手机的电池电压较低，而有些电路则需要较高的工作电压。
另外，电池电压随着用电时间的延长会逐渐降低，为了给手机各电路提供稳定且符合要求的电压，智能手机的电源电路常采用升压电路。
如图5所示为手机的升压电路。
该升压电路其实一种开关稳压电源，开关稳压电源最明显的特点是电路中有一个电感，如图5中的L1653。
一般称这个电感为升压电感，这个电感的作用是储存能量，所以也叫储能电感，它要和电源稳压芯片（N1651）、放电电容（C1654）、续流二极管（V1656）配合起来工作才能稳压供电。
电源稳压芯片N1651在开关稳压电源中的作用就像一个高级开关（它内部集成场效应管作为开关），开关“合上”与“断开”时间的长短可以随着输入和供出的电压高低而自动改变，供出电压变高了，“合上”的时间就变短一些，反之则相反。
“合上”的时间可以改变，实质上是调整了脉冲的宽度，叫做脉冲宽度调制（PWM）。
两次合上之间或两次断开之间的时间叫做脉冲的周期，当输入电压变低的时候，脉冲的周期也能自动变长，同时合上的时间自动变长，再加上L1653自感电动势作用，使输出（供电出去）的电压不会下降。
周期变长就是频率降低，实质上是调整了脉冲的频率，所以叫做脉冲频率调制。
周期不变，开关合上时间变长或断开时间变短（叫作改变占空比）都可以使输出的平均电压变高（调宽），或者使相邻脉冲到来的时间变短（调频，改频周期），也能使输出的平均电压变高。
手机 原理与维修教程
手机原理与维修教程手机是一种便携式电信工具，已经成为现代人生活中不可或缺的一部分。
它在沟通、信息查询、娱乐等方面起着重要的作用。
而了解手机的原理和维修技巧则可以帮助我们更好地使用和保护手机。
本文将为读者提供有关手机原理和维修教程的详细介绍。
首先，我们来了解一下手机的原理。
手机是一种无线通信设备，主要由电路板、处理器、存储器、屏幕、电池等组成。
电路板是手机内部各个部件连接的枢纽，其中包含了各种芯片和电子元件。
处理器是手机的“大脑”，负责运行手机的软件和处理各种操作。
存储器用于存储手机的应用程序、照片、音乐等数据。
屏幕是手机显示图像和文字的部件，现在一般采用液晶显示屏。
电池则提供了手机所需的电力。
接下来，我们来谈一下手机的维修。
手机维修可以分为软件维修和硬件维修两个方面。
首先是软件维修。
手机软件问题比较常见，比如系统崩溃、应用闪退、手机卡顿等。
针对这些问题，我们可以尝试重启手机，清理缓存，卸载无用的应用程序等。
如果问题仍无法解决，可以考虑进行软件重置或者更新系统。
关于软件维修的具体步骤可以在手机的用户手册中找到。
其次是硬件维修。
硬件故障通常需要更专业的操作。
比较常见的硬件故障有屏幕坏了、电池寿命过短、拍摄功能失效等。
对于这些问题，我们可以尝试拆开手机进行检查，检查是否有损坏的部件需要更换。
如果不具备维修技能和工具，建议将手机送到专业的手机维修店进行维修。
在进行手机维修时需要注意一些安全事项。
首先，确保手机已经断电，以免触电或引起其他安全问题。
其次，选用合适的维修工具，不要使用金属工具直接接触电路板，以免引起短路或其他损坏。
另外，如果不确定如何操作，请咨询专业人士或查阅手机的维修手册。
综上所述，了解手机的原理和维修技巧对于我们正确使用和维护手机至关重要。
希望通过本文的介绍，读者能够更好地理解手机的工作原理，掌握一些常见问题的维修技巧，从而更好地使用和保护自己的手机。
小米NOTE供电部分以及漏电故障的维修
小米NOTE供电部分以及漏电故障的维修
小米NOTE的供电部分跟小米4基本是一样的，由电源IC A及小电源B组成。
电池电压VBATT首先送到电源IC A，电源IC A再输出一路主供电VPH_PWR（4V左右），这路主供电在手机还没开机的情况下就有输出，这路主供电VPH_PWR分别供给下图的几个IC，由于没有图纸我们分别用A1，A2，A3，A4，A5，A6来代替。
由于这个主供电在关机的状态下电压已经有输出，如果出现加电就漏电或者加电就大电流不开机的，首先测量电池正极（VBATT)的对地阻值，如果电池正极出现短路的情况那么要么是电容A或者电源IC A损坏，电容A可以拆掉。
如果VBATT这一路阻值正常，那么测量VPH_PWR主供电这一路的对地阻值，如果出现短路的情况，除了电源IC A会造成这一路短路之外，另外这一路的负载A1，A2，A3，A4，A5，A6，A7，A8，A9，A10，A11某一个损坏短路或者是旁路电容短路也会造成这个加电就漏电或者加电大电流不开机的故障，具体是哪一个零件呢，可以用松香分别熏白电源IC A，A1，A2，A3，A4，A5，A6，A7，A8，A9，A10，A11及周边的零件，然后在VPH_PWR这一路加上电压，电压从零慢慢加大，短路的零件会由于发热表面的松香就会融化变色，能马上确定损坏的零件。
单板开机方法：如图用镊子对地短接一下即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DCS1800MHz、PCS900MHz接收信号从天线开关U804的17脚输出后经 过滤波器U810滤波。U810的6、7脚输出DCS1800MHz接收信号到射频 处理器U801的H1、H2脚，U810的8、9脚输出PCS900MHz接收信号到射 频处理器U801的F2、G2脚。
射频供电电路如图9-13所示。
9.3 射频处理器电路
9.3.4 射频供电电路
射频处理器部分的供电有七路输入电压，分别是 VCC_TD_CORE、VCC_TD_IO_1V8、VCC_TD_DBB_2V8、 T_PA_BAT、VCC_AVDD43、VRF28-2、VTCXO28-2。
射频供电电路如图9-13所示。
图9-13 射频供电电路
9.3 射频处理器电路
9.3.4 射频供电电路
射频处理器部分的供电有七路输入电压，分别是 VCC_TD_CORE、VCC_TD_IO_1V8、VCC_TD_DBB_2V8、 T_PA_BAT、VCC_AVDD43、VRF28-2、VTCXO28-2。
射频供电电路如图9-13所示。
红米1S手机主板电路结构框图如图9-1所示。
9.2 基带电路原理与维修
9.2.1 电源管理电路
1．开机触发电路 在关机状态下，有四种情况可以触发开机：按下开机
键，HF_PWR置高，插入充电器和RTC闹铃。 开机电路如图9-2所示。
9.2 基带电路原理与维修
9.2.1 电源管理电路
1．开机触发电路
射频处理器芯片采用了MT6168。MT6168是一款TD+GSM 的芯片。射频处理器电路由GSM+TD 接收部分天线开关（ 集成于射频功放内部U804）。SAW_FILTER（GSM850+900 频段）U604、SAW_FILTER（DCS1800 频段）U810、 SAW_FILTER（1800+1900 频段）U808、收发芯片（U801 ）MT6168、匹配电路等部分组成。
GSM接收电路如图9-10所示。
9.3 射频处理器电路
9.3.2 射频接收电路
1. GSM接收电路
图9-10 GSM接收电路
9.3 射频处理器电路
9.3.2 射频接收电路
2. TD接收电路 TD接收信号从天线开关U804的18脚输出后经过滤波器
U119滤波。U119的6、7脚输出2017.5MHz接收信号到射频 处理器U801的E2、D2脚，U810的8、9脚输出1900MHz接收 信号到射频处理器U801的C1、C2脚。
9.2 基带电路原理与维修
9.2.4 故障维修案例
2. 红米1S手机开机大电流故障维修 U1801的位置如图9-8所示。 更换充电管理芯片U1801后，故障排除。仔细检查尾插部分，发现
尾插接触不好，怀疑是因为尾插不良造成U1801损坏，一并将尾插进 行更换。
图9-8 U1801位置图
9.3 射频处理器电路
TD接收电路如图9-11所示。
9.3 射频处理器电路
9.3.2 射频接收电路
2. TD接收电路 TD接收信号从天线开关U804的18脚输出后经过滤波器
U119滤波。U119的6、7脚输出2017.5MHz接收信号到射频 处理器U801的E2、D2脚，U810的8、9脚输出1900MHz接收 信号到射频处理器U801的C1、C2脚。
后就不开机了，但是充电能够开机。 故障分析：根据客户反映的问题判断应该是电源电路部分故障，
重点检查电源部分电路、开机电路问题，看是否有腐蚀痕迹。 故障维修：打开手机之后发现开机按键腐蚀断开了，短接开机按
键后开机正常，更换开机按键后，故障排除。 检查发现主板腐蚀严重，彻底将主板进行清理，对腐蚀的焊点重
天线开关电路如图9-9所示。
图9-9 天线开关电路
9.3 射频处理器电路
9.3.2 射频接收电路
无线信号经过天线耦合接收后，经过射频功放内部集 成的天线开关通道输出至SAW_FILTER，经过SAW_FILTER 后输入收发芯片。
9.3 射频处理器电路
9.3.2 射频接收电路
1. GSM接收电路
天线开关电路如图9-9所示。
9.3 射频处理器电路
9.3.1 天线开关电路
TD、GSM射频接收信号送到天线开关U804的15脚，TD接 收信号从U804的18脚输出，DCS、PCS接收信号从U804的 17脚输出，GSM接收信号从U804的16脚输出。
供电电压VBATT送到U804的11脚，控制信号送到U804的 9、10、12脚，控制U804的工作。
TD接收电路如图9-11所示。
图9-11 TD接收电路
9.3 射频处理器电路
9.3.3 射频发射电路
发射电路由收发芯片（U801）MT6168、射频功放集成 天线开关（U804 RFMD 的RF9810）和匹配网络电路等组 成。
收发芯片输出射频信号经滤波匹配网络至射频功放进 行功率放大，射频功放将放大后的信号输出至天线发送 出去。
实时时钟晶体电路如图9-5所示。 26MHz系统基准时钟电路如图9-6所示。
图9-6 26MHz系统基准时钟电路
9.2 基带电路原理与维修
图9-7 FLASH电路
9.2 基带电路原理与维修
9.2.4 故障维修案例
1. 红米1S手机不开机故障维修 故障现象：一个客户送来一部红米1S手机，称手机进水，晾干之
小米手机电路原理与维修
9.1 小米手机主板电路结构
红米1S手机是一款基于 MT6589 平台的自主研发的 TD+GSM 手机，主芯片同时集成AP及CP，集成了丰富的外 围设备接口。
主板包括M T 6 5 8 9 、EMMC+DDR2、PMU、射频收发 器、射频开关及功放、WiFi+BT+FM+GPS合一器件、感光+ 距离传感器、重力传感器等。红米1S手机屏幕分辨率为 qHD，点阵数为720*1280，支持 USB 接口，支持高速传 输，支持3.5mm耳机接口等。
充电管理芯片U1801的E4脚输出充电电压对电池进行充电，U1801 的E1脚为电流检测脚，检测电池充电电流大小或充电中状态的切换 ，涓流充电、恒流充电和充电饱和后停止充电。
充电管理电路如图9-4所示。
9.2 基带电路原理与维修
图9-4 充电管理电路
9.2 基带电路原理与维修
9示。 26MHz系统基准时钟电路如图9-6所示。
图9-5 实时时钟晶体电路
9.2 基带电路原理与维修
9.2.2 时钟电路
基带芯片主时钟由一个26MHz的TCXO 提供，在系统正常工作时， 提供基础频率给PMIC；睡眠时钟由一个钟表时钟（32.768Hz）发生 电路作为RTC 电路的时钟源，在系统休眠或者关机状态时工作，以 保持系统的时间或者实现定时功能，以达到降低系统功耗的目的。 时钟电路需要一个外接的32.768kHz晶体，该晶体两端分别接基带芯 片时钟驱动电路的输入、输出端。若时钟不良则将导致不开机故障 。
故障维修：拆开手机后，仔细检查主板发现主板有焦糊味，仔细 检查发现充电管理芯片U1801有明显烧焦痕迹。
9.2 基带电路原理与维修
9.2.4 故障维修案例
2. 红米1S手机开机大电流故障维修 U1801的位置如图9-8所示。 更换充电管理芯片U1801后，故障排除。仔细检查尾插部分，发现
尾插接触不好，怀疑是因为尾插不良造成U1801损坏，一并将尾插进 行更换。
GSM高频段发射信号、TD-34/39频段发射信号从射频处理器MT6168 的N3脚输出，经过RC滤波网络送到天线开关U804（内部集成了功率 放大器）2脚，经内部放大后再经天线发射出去。
9.3 射频处理器电路
9.3.4 射频供电电路
射频处理器部分的供电有七路输入电压，分别是 VCC_TD_CORE、VCC_TD_IO_1V8、VCC_TD_DBB_2V8、 T_PA_BAT、VCC_AVDD43、VRF28-2、VTCXO28-2。
图9-2 开机电路
9.2 基带电路原理与维修
9.2.1 电源管理电路
1．开机触发电路
图9-3 开关键按下后的上下电时序
9.2 基带电路原理与维修
9.2.1 电源管理电路
2. 充电管理电路
手机充电主要是通过充电管理芯片U1801 来实现，插上手机USB， 通过R1806输入给U1801的A1、A2脚，CPU输出GPIO_CHG_EN控制信号 ，控制充电芯片U1801的工作，通过总线SDA6、SCL6与充电芯片 U1801进行通信。
新进行补焊，避免客户使用一段时间后故障再次出现。
9.2 基带电路原理与维修
9.2.4 故障维修案例
2. 红米1S手机开机大电流故障维修 故障现象：一个客户送来一部红米1S手机，手机充电的时候不开
机了，然后手机发 烫，送来进行维修。 故障分析：根据客户反映的问题判断应该是充电电路部分故障，
重点检查充电电路问题，看是否有元器件短路、是否有烧焦的痕迹 。
9.3 射频处理器电路
9.3.5 故障维修案例
1. 红米1S手机无信号故障维修 故障现象：一个客户送来一部红米手机，称手机摔过
一次之后，一直出现正在搜索问题，没有信号。 故障分析：根据客户反映的问题判断应该是射频处理
实时时钟晶体电路如图9-5所示。 26MHz系统基准时钟电路如图9-6所示。
9.2 基带电路原理与维修
9.2.2 时钟电路
基带芯片主时钟由一个26MHz的TCXO 提供，在系统正常工作时， 提供基础频率给PMIC；睡眠时钟由一个钟表时钟（32.768Hz）发生 电路作为RTC 电路的时钟源，在系统休眠或者关机状态时工作，以 保持系统的时间或者实现定时功能，以达到降低系统功耗的目的。 时钟电路需要一个外接的32.768kHz晶体，该晶体两端分别接基带芯 片时钟驱动电路的输入、输出端。若时钟不良则将导致不开机故障 。
