隧洞项目施工监测控制1、隧洞监测的目的及要求现场监控测量是现代化施工管理的重要组成部分，它不仅能指导施工，预报险情，确保安全，而且还通过现场监控量测获得围岩动态为支护提供信息依据，还能为隧洞工程设计与施工积累资料，为今后的设计和施工提供类比依据，因此必须做好这项工作。
隧洞在施工过程中要加强监控量测，隧洞进行开挖后立即进行围岩状况的观测和记录，观测工作面状态、围岩风化程度、节理裂隙、断层分布和形态、地下水情况以及喷锚混凝土的效果。
观测后进行工程地质特征的描述，绘制开挖工作面略图地质素描），填写工作面状态记录表及围岩类别判定卡。
同时，对已施工区段的观测每天至少进行一次，其内容包括喷锚混凝土、锚杆、钢支撑的状况。
全面掌握施工运行状况，进而合理改善施工方案，优化设计和施工。
施工监测的主要要求如下：（1）及时了解施工中围岩和支护结构的力学动态信息，及时反馈信息指导施工作业，保证施工安全；（2）通过对围岩和支护结构的变形、应力量测，及时修改支护参数，不断优化施工方案；（3）根据“新奥法”原理，通过围岩量测，确定适时进行被覆盖混凝土施工的合理时间；（4）通过对工作面状态、围岩地质变化情况、地下水分布情况等进行全面的了解，预测可能出现的施工隐患，做到提前分析，制定预备方案，防患于未然；（5）通过监控量测及时掌握施工效果，以改进施工工艺，进一步提高工程质量。
2、隧洞监测实施2.1量测项目根据国家规范的规定和设计图纸要求，对隧洞可确定必测项目和选测项目。
必测项目为：洞内外观测、水平相对净空变化值以及拱顶下沉量测。
选测项目为：地表下沉量测、围岩内部变形量测、锚杆轴力量测、围岩压力量测、支护及衬砌应力量测、钢架内力及所承受的荷载量测、围岩弹性波速度测试以及隧洞渗压监测和裂缝监测。
选测项目根据图纸要求和施工具体情况以及设计单位和工程师的指示选定。
另外，根据具体施工的需要，又可分为临时观测项目和永久性观测项目临时观测项目主要有洞内外临时需要所进行的观测和周边位移量测等；永久观测项目主要包括围岩变形观测、隧洞渗压监测、隧洞裂缝监测、隧洞衬砌结构的应力应变监测和隧洞围岩压力监测见表2-1所示）。

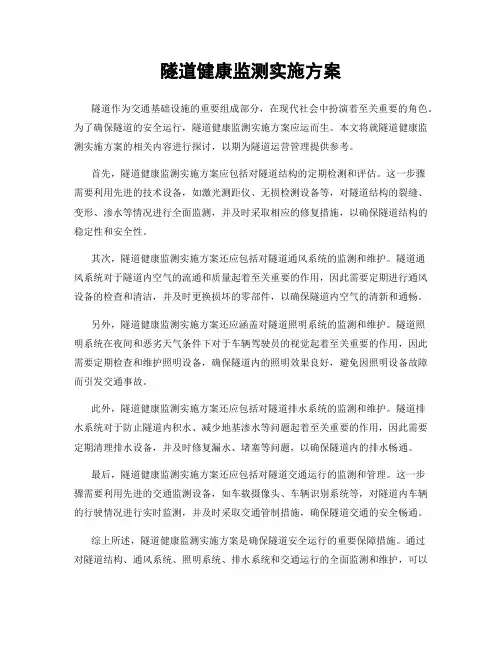

隧道健康监测实施方案
隧道健康监测实施方案隧道作为交通基础设施的重要组成部分，在现代社会中扮演着至关重要的角色。
为了确保隧道的安全运行，隧道健康监测实施方案应运而生。
本文将就隧道健康监测实施方案的相关内容进行探讨，以期为隧道运营管理提供参考。
首先，隧道健康监测实施方案应包括对隧道结构的定期检测和评估。
这一步骤需要利用先进的技术设备，如激光测距仪、无损检测设备等，对隧道结构的裂缝、变形、渗水等情况进行全面监测，并及时采取相应的修复措施，以确保隧道结构的稳定性和安全性。
其次，隧道健康监测实施方案还应包括对隧道通风系统的监测和维护。
隧道通风系统对于隧道内空气的流通和质量起着至关重要的作用，因此需要定期进行通风设备的检查和清洁，并及时更换损坏的零部件，以确保隧道内空气的清新和通畅。
另外，隧道健康监测实施方案还应涵盖对隧道照明系统的监测和维护。
隧道照明系统在夜间和恶劣天气条件下对于车辆驾驶员的视觉起着至关重要的作用，因此需要定期检查和维护照明设备，确保隧道内的照明效果良好，避免因照明设备故障而引发交通事故。
此外，隧道健康监测实施方案还应包括对隧道排水系统的监测和维护。
隧道排水系统对于防止隧道内积水、减少地基渗水等问题起着至关重要的作用，因此需要定期清理排水设备，并及时修复漏水、堵塞等问题，以确保隧道内的排水畅通。
最后，隧道健康监测实施方案还应包括对隧道交通运行的监测和管理。
这一步骤需要利用先进的交通监测设备，如车载摄像头、车辆识别系统等，对隧道内车辆的行驶情况进行实时监测，并及时采取交通管制措施，确保隧道交通的安全畅通。
综上所述，隧道健康监测实施方案是确保隧道安全运行的重要保障措施。
通过对隧道结构、通风系统、照明系统、排水系统和交通运行的全面监测和维护，可以有效预防和减少隧道事故的发生，保障隧道的安全运行。
希望相关部门能够重视隧道健康监测实施方案的实施，为隧道运营管理提供更加有力的支持和保障。
岩石隧洞施工安全监测模版
岩石隧洞施工安全监测模版一、引言本文旨在为岩石隧洞施工安全监测提供一个模版，以确保施工过程中的安全性和可靠性。
二、监测内容1. 岩石围岩的位移监测：a) 放线测量岩石围岩的变形情况；b) 定期测量岩体的收敛和下沉情况；c) 使用测斜仪监测岩体的倾斜和滑动情况。
2. 支护结构的变形监测：a) 使用测量仪器和传感器监测支护结构的变形情况；b) 定期检查锚杆的锚固状况，以保证支护力的稳定。
3. 地下水位监测：a) 安装地下水位监测仪器，监测地下水位的变化；b) 定期取样分析地下水的化学成分，评估其对围岩稳定性的影响。
4. 岩体应力监测：a) 使用应变计监测岩体的应力变化；b) 定期进行岩石力学性质的试验，评估岩体的强度和稳定性。
5. 粉尘、气体和噪音监测：a) 安装粉尘、气体和噪音监测仪器，实时监测施工过程中产生的粉尘、气体和噪音的浓度；b) 根据监测结果，采取必要的控制措施，保证工人的健康和施工安全。
三、监测方法1. 位移监测方法：a) 使用全站仪或测距仪进行放线测量；b) 使用测斜仪进行岩体倾斜监测。
2. 变形监测方法：a) 使用测量仪器和传感器进行支护结构变形的监测；b) 使用测量仪器监测锚杆的锚固状况。
3. 地下水位监测方法：a) 安装水位传感器进行地下水位的实时监测；b) 定期抽取地下水样品，送实验室进行分析。
4. 应力监测方法：a) 使用应变计进行岩体应力的监测；b) 进行室内岩石力学试验，评估岩体的强度和稳定性。
5. 粉尘、气体和噪音监测方法：a) 安装粉尘、气体和噪音监测仪器，连续监测施工现场的浓度和噪音等级；b) 根据监测结果，采取相应的控制措施，保证施工现场的安全性。
四、监测频率1. 位移监测：a) 岩石围岩的位移监测应每周进行一次；b) 岩体收敛和下沉的监测应每天进行一次；c) 岩体倾斜和滑动的监测应每周进行一次。
2. 变形监测：a) 支护结构的变形监测应每天进行一次；b) 锚杆的锚固状况应每周进行一次。
隧洞工程安全监测方案
隧洞工程安全监测方案一、前言隧洞工程建设是一个复杂的工程项目，其施工和运营都需要严格的安全监测。
隧洞工程的安全监测是为了保障隧道及其周边的安全，防止发生地质灾害和工程事故，保证周围环境和人民的安全。
本方案将详细介绍隧洞工程安全监测的内容、管理机构及职责、监测方法和技术手段，以及监测结果的应用。
二、监测内容1. 地质环境监测隧洞工程的建设需要充分了解周围地质环境的情况，包括地层结构、岩土性质、地下水情况等。
对于已经建成的隧道，需要定期监测地下水位、地表的沉降情况，以及地质变化趋势，防止地质灾害的发生。
2. 结构安全监测隧洞工程的结构安全监测是为了检测隧道结构的变形、裂缝、渗水等情况，防止发生结构破坏或崩塌。
需要监测隧道内壁的裂缝状况，以及隧道地表的沉降情况，及时发现问题并采取相应的维护措施。
3. 设备运行监测隧道内部的设备运行情况也需要进行监测，包括通风系统、照明系统、沥青路面、排水系统等，保证设备的正常运转，确保隧道的安全通行。
4. 安全生产监测隧洞工程施工和运营过程中，需要进行安全生产监测，包括工人的行为安全监测、施工作业安全监测、设备安全监测等，以避免发生工程事故。
三、管理机构及职责1. 监测方案编制单位由专业的工程监测公司进行隧洞工程的安全监测方案编制，包括监测内容、频次、监测点的选取，及监测数据的分析及应用。
2. 监测单位负责隧洞工程的实际监测工作，包括安装监测仪器设备、实时监测数据的采集及处理，以及对监测结果的分析和报告。
3. 监理单位监测单位的监测结果需要由监理单位进行审查和确认，监督监测单位按照监测方案执行，确保监测数据的准确性和可靠性。
4. 建设单位负责隧洞工程安全监测的技术保障和资金支持，对监测结果给予有效的响应和采取相应的改善措施。
四、监测方法和技术手段1. 地质环境监测地质环境监测可以采用地质勘探、地下水位监测、地质雷达探测等技术手段，了解隧道周围地质环境的情况。
监测点需要选择在隧道周围地下水、地表地质、岩土等方面状况较为典型的地点，以获取准确的监测数据。
隧洞监测方案
以我给的标题写文档，最低1503字，要求以Markdown 文本格式输出，不要带图片，标题为：隧洞监测方案# 隧洞监测方案## 目录1. 引言2. 监测目标3. 监测参数4. 监测方法5. 监测设备6. 数据处理与分析7. 报告与预警8. 结论9. 参考文献## 1. 引言隧洞是用于交通、水利、矿山等工程中穿越山体或水体的通道。
隧洞工程的安全监测是确保隧洞使用和运营安全的重要环节。
本文将介绍一个针对隧洞监测的方案，包括监测目标、监测参数、监测方法、监测设备、数据处理与分析、报告与预警等内容。
## 2. 监测目标隧洞监测的主要目标是确保隧洞结构的稳定性和安全性。
具体监测目标包括：- 隧洞内部的变形和位移情况；- 隧洞周围地表沉降和地下水位变化；- 隧洞围岩的变形、断裂和松动情况；- 隧洞内的气体浓度和温度变化。
## 3. 监测参数隧洞监测涉及的主要参数包括：- 隧洞内部位移：包括水平位移、垂直位移和横向位移；- 地表沉降：隧洞周围地表沉降的速度和幅度；- 地下水位：隧洞周围地下水位的变化；- 围岩变形：包括应力变化、断裂和松动等情况。
## 4. 监测方法隧洞监测采用的方法包括现场测量和远程监测两种方式：- 现场测量：使用测量仪器对隧洞内部和周围环境进行定期测量，如使用全站仪进行位移测量、使用沉降仪测量地表沉降、使用水位计测量地下水位等。
- 远程监测：使用传感器和数据采集系统进行连续监测，并通过网络传输数据。
传感器可以实时监测位移、沉降、地下水位、围岩应力等参数，数据采集系统用于记录和存储监测数据。
## 5. 监测设备隧洞监测所需的设备包括测量仪器、传感器和数据采集系统等：- 测量仪器：如全站仪、沉降仪等，用于进行现场测量。
- 传感器：包括位移传感器、沉降传感器、水位传感器等，用于实时监测各项参数。
- 数据采集系统：用于记录和存储传感器采集到的数据，并通过网络传输至监测中心。
## 6. 数据处理与分析隧洞监测数据需要进行处理和分析，以获得有关隧洞结构稳定性和安全性的信息。

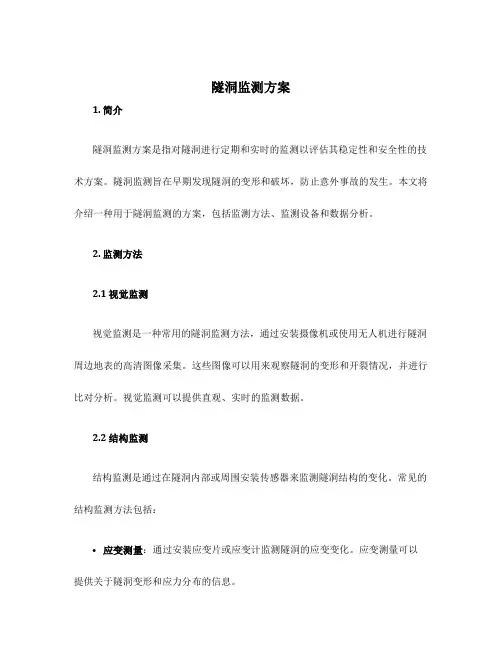

隧洞监测方案
