PLC训练题(基本逻辑指令简单应用1)
PLC基本指令应用练习

基本指令的应用
喷泉控制设计: 三组喷头, 例2: 喷泉控制设计:有A、B、C三组喷头, 要求启动后A组先喷5s 之后B 5s, 同时喷,5s后 要求启动后A组先喷5s,之后B、C同时喷,5s后B停 再过5s 5s, 停止而A 同时喷,再过2s 2s, 也喷; 止,再过5s,C停止而A、B同时喷,再过2s,C也喷; 同时喷5s后全部停止,再过3s 5s后全部停止 3s重复前面过 A、B、C同时喷5s后全部停止,再过3s重复前面过 当按下停止按钮后,马上停止。时序图如下。 程;当按下停止按钮后,马上停止。时序图如下。 试编出PLC的控制程序。 PLC的控制程序 试编出PLC的控制程序。
基本指令的应用
分析:这是一个关于时序循环的问题, 分析:这是一个关于时序循环的问题,这 一类的问题很多,其编程有一定的规律, 一类的问题很多,其编程有一定的规律,掌握 这个规律,编程就会很容易。 这个规律,编程就会很容易。 一、根据时序图中各负载发生的变化, 根据时序图中各负载发生的变化, 定下要用定时的编号和各定时器要延时的时间 见图) (见图)。
其程序和I/O地址分配如下: 其程序和I/O地址分配如下: I/O地址分配如下 X0—启动按钮 启动按钮 X1—停止按钮 停止按钮 B组喷头 Y2—C组喷头 C Y0—A组喷头 A Y1—
基本指令的应用 • 喷泉控制程序
基本指令的应用
例3:交通灯的控制
设:这是十字路口交通信号灯控制要求的时序图 见图),南北方向:红灯亮25 ),南北方向 25秒 转到绿灯亮25 25秒 (见图),南北方向:红灯亮25秒,转到绿灯亮25秒, 再按1秒钟一次的规律闪烁3 然后转到黄灯亮2 再按1秒钟一次的规律闪烁3次,然后转到黄灯亮2秒。 东西方向:绿灯亮20 20秒 再闪烁3 转到黄灯亮2 东西方向:绿灯亮20秒,再闪烁3次,转到黄灯亮2秒, 然后红灯亮30 30秒 完成一个周期,如此循环运行。 然后红灯亮30秒。完成一个周期,如此循环运行。试 编写PLC控制程序。 PLC控制程序 编写PLC控制程序。 分析:这也是有关时序循环的问题, 分析:这也是有关时序循环的问题,所以编程方 法和例3是一样的。 法和例3是一样的。 X0—启动按钮 X1—停止按钮 X0 启动按钮 X1 停止按钮 各信号灯的地 址如控制时序图所示。控制程序如下。 址如控制时序图所示。控制程序如下。
plc编程练习题(打印版)

plc编程练习题(打印版)PLC编程练习题(打印版)一、基础练习题1. 题目:编写一个PLC程序,实现一个简单的交通信号灯控制。
要求:交通信号灯有红、黄、绿三种颜色。
初始状态为红灯亮,持续5秒后变为绿灯,绿灯持续10秒后变为黄灯,黄灯持续3秒后返回红灯状态。
2. 题目:设计一个PLC程序,控制一个简单的电机启动和停止。
要求:电机启动时需要先检查安全条件,如安全门是否关闭。
安全门关闭后,启动电机;按下停止按钮,电机停止。
二、进阶练习题1. 题目:编写一个PLC程序,实现对一个生产线的物料传送带的控制。
要求:传送带需要根据物料的重量来调整速度。
当物料重量小于10kg时,传送带以低速运行;当物料重量在10kg至20kg之间时,以中速运行;超过20kg时,以高速运行。
2. 题目:设计一个PLC程序,控制一个自动门的开关。
要求:自动门需要根据人流量来自动开关。
当检测到有人进入时,门打开;当人离开后,门关闭。
门的开关需要有安全保护机制,防止夹伤。
三、综合练习题1. 题目:编写一个PLC程序,实现对一个小型工厂的能源管理系统。
要求:系统需要监控电能、水能和燃气的使用情况。
当能源使用超过预设值时,系统需要发出警告,并自动调整设备的运行状态。
2. 题目:设计一个PLC程序,控制一个自动售货机的运作。
要求:售货机需要根据用户的选择来出货。
用户可以通过触摸屏选择商品,售货机根据选择的商品自动出货。
同时,售货机需要能够显示商品的库存情况。
附加练习题1. 题目:编写一个PLC程序,实现对一个简单的电梯控制系统。
要求:电梯需要根据用户选择的楼层来运行。
电梯在运行过程中需要检测超载情况,并在超载时发出警告。
2. 题目:设计一个PLC程序,控制一个简单的工业机器人的移动。
要求:机器人需要根据预设的路径移动,并在路径的每个点执行特定的任务。
机器人的移动需要有安全保护机制,防止碰撞。
注意:以上练习题仅供参考,实际编程时需要根据具体的PLC型号和编程软件进行相应的调整。
plc练习题带答案

plc练习题带答案PLC(可编程逻辑控制器)是一种广泛应用于工业自动化控制领域的电子设备。
以下是一些PLC练习题及答案,供学习者参考:练习题1:假设你有一个由PLC控制的自动化生产线,该生产线有三个传感器A、B和C,它们分别检测不同的生产条件。
编写一个PLC程序,使得当传感器A和B同时被触发时,电机M1启动;当传感器C被触发时,电机M1停止。
答案:```plc// 假设传感器A、B和C的输入地址分别为I0.0, I0.1, I0.2// 电机M1的输出地址为Q0.0Network 1// 启动条件IF I0.0 AND I0.1 THENQ0.0 := 1;END_IFNetwork 2// 停止条件IF I0.2 THENQ0.0 := 0;END_IF```练习题2:编写一个PLC程序,用于控制一个简单的交通信号灯系统。
信号灯有三个灯:红灯、绿灯和黄灯。
系统要求红灯亮5秒后,绿灯亮3秒,然后黄灯亮2秒,之后循环。
答案:```plc// 假设红灯、绿灯和黄灯的输出地址分别为Q0.0, Q0.1, Q0.2// 使用T0作为定时器Network 1// 红灯亮5秒T0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;Network 2// 等待红灯定时完成IF T0 THEN// 绿灯亮3秒T0 := 3s;Q0.0 := 0;Q0.1 := 1;Q0.2 := 0;END_IFNetwork 3// 等待绿灯定时完成IF T0 THEN// 黄灯亮2秒T0 := 2s;Q0.0 := 0;Q0.1 := 0;Q0.2 := 1;END_IFNetwork 4// 黄灯定时完成后重置定时器并循环IF T0 THENT0 := 5s;Q0.0 := 1;Q0.1 := 0;Q0.2 := 0;END_IF```练习题3:设计一个PLC程序,用于控制一个简单的自动门系统。
系统有两个传感器,一个是门的开闭状态传感器S1,另一个是安全传感器S2。

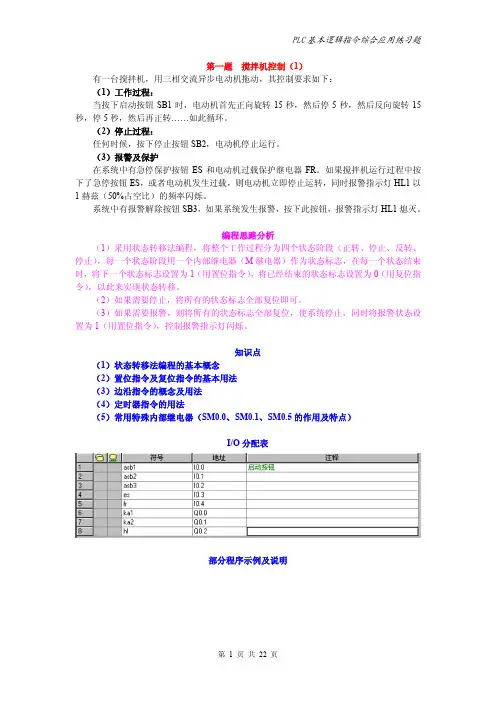

PLC训练题(综合应用带示例程序)10.1

第一题搅拌机控制(1)有一台搅拌机,用三相交流异步电动机拖动,其控制要求如下:(1)工作过程:当按下启动按钮SB1时,电动机首先正向旋转15秒,然后停5秒,然后反向旋转15秒,停5秒,然后再正转……如此循环。
(2)停止过程:任何时候,按下停止按钮SB2,电动机停止运行。
(3)报警及保护在系统中有急停保护按钮ES和电动机过载保护继电器FR。
如果搅拌机运行过程中按下了急停按钮ES,或者电动机发生过载,则电动机立即停止运转,同时报警指示灯HL1以1赫兹(50%占空比)的频率闪烁。
系统中有报警解除按钮SB3,如果系统发生报警,按下此按钮,报警指示灯HL1熄灭。
编程思路分析(1)采用状态转移法编程,将整个工作过程分为四个状态阶段(正转、停止、反转、停止),每一个状态阶段用一个内部继电器(M继电器)作为状态标志,在每一个状态结束时,将下一个状态标志设置为1(用置位指令),将已经结束的状态标志设置为0(用复位指令),以此来实现状态转移。
(2)如果需要停止,将所有的状态标志全部复位即可。
(3)如果需要报警,则将所有的状态标志全部复位,使系统停止,同时将报警状态设置为1(用置位指令),控制报警指示灯闪烁。
知识点(1)状态转移法编程的基本概念(2)置位指令及复位指令的基本用法(3)边沿指令的概念及用法(4)定时器指令的用法(5)常用特殊内部继电器(SM0.0、SM0.1、SM0.5的作用及特点)I/O分配表部分程序示例及说明网络1为初始化程序段,把程序中将要用到的中间继电器全部复位,防止有些中间继电器在上次编程时已经闭合。
网络2完成启动按钮功能,当启动按钮按下,如果此时系统不处于任何一种状态中,也无报警信息(M1.0为OFF),则系统进入第一个状态(M0.0闭合)。
如果按下启动按钮时,系统中有报警信息存在(I0.3或I0.4为ON),则系统继续报警(M1.0为ON)。
网络3实现状态1(M0.0为ON)到状态2(M0.1为ON)的转移。
plc实验1基本指令的编程练习

实验一基本指令的编程练习一、实验目的1、熟悉西门子PLC实验装置。
2、掌握S7-200型PLC的输入输出配置及外围设备的连接方法。
3、练习掌握STEP7 Micro WIN V4.0编程软件的使用方法。
4、掌握梯形图、指令表等编程语言的转换。
5、掌握与、或、非基本逻辑指令及定时器、计数器的使用。
二、实验设备1、PLC实验台(西门子S7-200)1台。
2、安装了STEP7 Micro WIN V4.0软件的计算机一台。
3、PC/PPI编程电缆一根。
4、导线若干。
三、实验接线图和I/O分配表3.1实验接线图I/O分配表编地址说明功能号1 I0.0 按钮1 系统启动2 I0.1 按钮2 系统停止3 I0.2 按钮34 I0.3 按钮45 Q0.0 灯1 指示灯6 Q0.1 灯2 指示灯7 Q0.2 接触器1 控制电动机8 Q0.3 接触器2 控制电动机四、实验步骤1、电源断电,按图接线将AC220V电源通过单极空气开关接至PLC主机电源,按纽SB1、SB2、SB3、SB4分别接至PLC输入点I0.0、I0.1、I0.2,I0.3指示灯L1、L2、KM1、KM2分别接至Q0.0、Q0.1、Q0.2、Q0.3。
用编程电缆连接PLC的PORT1和计算机的COM端。
2、接通电源,打开计算机,进入PLC编程界面,检查计算机与PLC主机通信是否正常。
3、新建文件,保存,将程序逐条输入,检查无误后,将PLC设为停止状态,STOP指示灯亮,将程序下载至PLC后,再将PLC设为运行状态,RUN指示灯亮。
4、按下按钮SB1、SB2、SB3或SB4观察输出指示灯的状态是否符合程序的运行结果。
五、基本指令练习程序1、与、或、非逻辑功能实验通过程序判断Q0.0、Q0.1、Q0.2的输出状态,然后输入并运行程序加以验证。
参考程序:(1)梯形图根据输出结果,绘制时序图(2)语句表2、电动机起动保持停止控制程序(1)梯形图(2)语句表LD I0.0O Q0.0AN I0.1= Q0.03、置位、复位指令练习(1)梯形图(2语句表)根据输出结果,绘制时序图根据输出结果,绘制时序图4、定时器功能的实验(1)得电延时定时电路语句表(2)断电延时定时电路(3) 掉电保护性接通延时定时器(保持定时器)电路根据输出结果,绘制时序图注意:PLC的定时器有一定的定时范围。

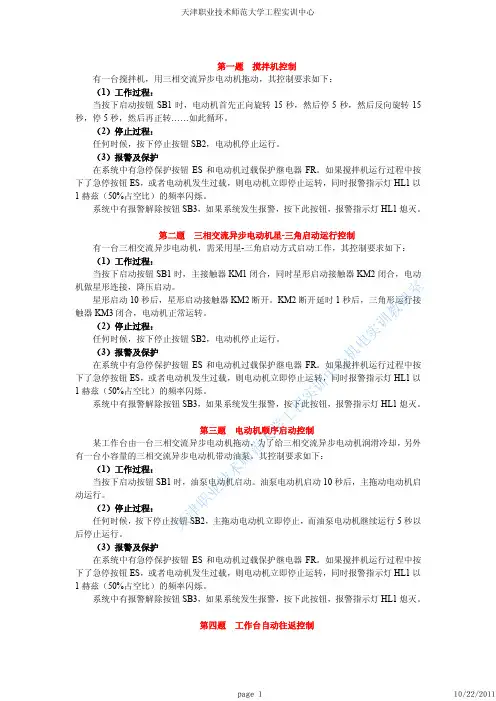

PLC训练题(基本逻辑指令综合应用)

时进行制动。其控制要求如下:
学
(1)工作过程:
大
范 主拖动电动机单向旋转,可以点动控制,也可以连续运行。 师
术 按下点动按钮 SB1,主接触器 KM1 闭合,电动机旋转。松开点动按钮,KM1 断开,电
动机停转。
技
业 按下自动启动按钮 SB2,主接触器 KM1 闭合,电动机旋转,直至按下点动按钮 SB1 或
法启动;延时 8 秒钟以后,星形接触器 KM2 断开,主接触器 KM1 和三角形接触器 KM3 闭
合,电动机以正常速度运行,直至按下点动按钮 SB1 或停止按钮 SB3。
(2)停止过程:
电动机在运行过程中,按下停止按钮 SB3,所有接触器全部断开,电动机停止运行。
(3)报警及保护
在系统中有急停保护按钮 ES 和电动机过载保护继电器 FR。如果搅拌机运行过程中按
天津职业技术师范大学工程实训中心
第一题 搅拌机控制 有一台搅拌机,用三相交流异步电动机拖动,其控制要求如下: (1)工作过程: 当按下启动按钮 SB1 时,电动机首先正向旋转 15 秒,然后停 5 秒,然后反向旋转 15 秒,停 5 秒,然后再正转……如此循环。 (2)停止过程: 任何时候,按下停止按钮 SB2,电动机停止运行。 (3)报警及保护 在系统中有急停保护按钮 ES 和电动机过载保护继电器 FR。如果搅拌机运行过程中按 下了急停按钮 ES,或者电动机发生过载,则电动机立即停止运转,同时报警指示灯 HL1 以 1 赫兹(50%占空比)的频率闪烁。 系统中有报警解除按钮 SB3,如果系统发生报警,按下此按钮,报警指示灯 HL1 熄灭。
通车道信号为黄色,闪烁 10s 后变为红色。
(3)再过 5s 后人行道变为绿色。
(4)15s 后人行横道绿灯开始以 2s 的周期闪烁。
PLC基本指令习题及设计应用

PLC基本指令习题及设计应用1.写出下图所示梯形图对应的指令程序2.简化下列梯形图并转换成指令语句3. 三台电动机的启动和停止需要顺序控制,控制要求如下:(1)按启动后M1运行3秒后,M2开始运行;(2)M2运行4秒后,M3开始运行,同时M1停止运行;(3)M3运行20秒后,M2停止运行;(4)M3接着运行5秒后,M1开始运行,M3停止运行;如此反复运行4次后停止。
4. 用PLC设计一个楼梯灯控制装置,控制要求如下:只用一个按钮控制,当按一次按钮时,楼梯灯亮1min后自动熄灭;当连续两次按钮时,灯长亮不灭;当按下的时间超过2s时,灯熄灭。
5. 下图为水塔水位控制模拟图。
当水位低于水池低水位界(S4为OFF表示),阀门Y 打开进水(Y为ON),定时器开始定时,4秒后,如果S4还不为ON,那么故障指示灯闪烁,表示阀门Y没有进水,出现故障,S3为ON后,阀门Y关闭(Y为OFF)。
当S4为ON时,且水塔水位低于水塔低水位界时S2为OFF,电机M运转抽水。
当水塔水位高于水塔高水位界S1为ON时电机M停止。
6. 设计一个控制小车运行的梯形图。
控制要求:(1)按下起动按钮,小车由A点开始向B点运动,到B点后自动停止,停留10秒后返回A点,在A点停留10秒后又向B点运动,如此往复;(2)按下停止按钮,小车立即停止运动;(3)小车拖动电机要求有过载和失压保护。
7.设计三台电机M!、M2、 M3循环运行控制的梯形图,启动时M!先运行5秒,停机后,M2开始运行,8秒后停止,M3启动并运行85秒后,小车自动返回到A9作,电机运行5010. 设计一个抢答器,如图7.53令语句,外部接线图。
11. 如图1(1)运动部件A从1到2;(2)接着B从3到4;(3)接着A从2回到1;(4)接着B从4回到3;试画出I/O12. 某抢答比赛,赛且二人同时按钮才能抢得。
抢得及违例由各分台灯指示。
器电路。
13.有一小车运行过程如图 8 所示。
新手练习plc的练习题

新手练习plc的练习题PLC(可编程逻辑控制器)是一种用于自动化控制系统的电子设备,被广泛应用于各个领域。
对于新手来说,掌握PLC的操作和编程是学习自动化控制的重要一步。
本文将提供一些PLC的练习题,帮助新手提高他们的PLC编程技能。
练习题一:LED灯控制题目描述:设计一个PLC程序,通过一个按钮来控制一个LED灯的开和关。
当按钮按下时,LED灯亮起,再次按下时灯灭。
解答:这是一个基础的PLC控制任务。
我们可以使用一个输入接口(按钮)和一个输出接口(LED灯),并写一个简单的Ladder逻辑程序来实现控制。
首先,我们需要配置一个输入接口,将按钮与PLC的一个输入点连接。
然后,配置一个输出接口,将LED灯与PLC的一个输出点连接。
接下来,我们可以使用Ladder逻辑图来编写PLC程序。
如下所示:--- 将按钮连接到I0,并连接到左边的线圈I0 -------------------------------------( )-----------|V--- 将LED灯连接到Q0,并连接到右边的线圈|VQ0 -------------------------------------( )-----------上述逻辑图中,按下按钮(I0)会导致左边的线圈闭合,接通电路,从而导通LED灯(Q0),灯亮起。
再次按下按钮,左边线圈断开,LED灯灭掉。
练习题二:电机正反转控制题目描述:设计一个PLC程序,通过两个按钮实现一个电机的正反转控制。
一个按钮用于电机正转,另一个按钮用于电机反转。
解答:这是一个稍微复杂一点的PLC控制任务。
我们需要两个输入接口(正转按钮和反转按钮)和一个输出接口(电机)来实现控制。
首先,配置两个输入接口,将两个按钮与PLC的两个输入点连接。
然后,配置一个输出接口,将电机与PLC的两个输出点连接。
接下来,我们使用Ladder逻辑图编写PLC程序。
如下所示:--- 将正转按钮连接到I0,并连接到上方的线圈I0 -------------------------------------( )-----------|V--- 将反转按钮连接到I1,并连接到下方的线圈I1 -------------------------------------( )-----------|V--- 将电机正转线圈连接到Q0,并连接到上方输出接口|VQ0 -------------------------------------( )-----------|V--- 将电机反转线圈连接到Q1,并连接到下方输出接口|V上述逻辑图中,按下正转按钮,正转按钮的线圈闭合,导通Q0,电机正转。
PLC训练题(基本逻辑指令综合应用)

第一题搅拌机控制(1)有一台搅拌机,用三相交流异步电动机拖动,其控制要求如下:(1)工作过程:当按下启动按钮SB1时,电动机首先正向旋转15秒,然后停5秒,然后反向旋转15秒,停5秒,然后再正转……如此循环。
(2)停止过程:任何时候,按下停止按钮SB2,电动机停止运行。
(3)报警及保护在系统中有急停保护按钮ES和电动机过载保护继电器FR。
如果搅拌机运行过程中按下了急停按钮ES,或者电动机发生过载,则电动机立即停止运转,同时报警指示灯HL1以1赫兹(50%占空比)的频率闪烁。
系统中有报警解除按钮SB3,如果系统发生报警,按下此按钮,报警指示灯HL1熄灭。
第二题搅拌机控制(2)有一台搅拌机,采用三相交流异步电动机M驱动,控制过程如下:(1)工作过程:控制系统有一个短循环启动按钮SB1,有一个连续运行启动按钮SB2,当按下按钮SB1或SB2时,搅拌电动机M首先正转10S,然后反转10S,如此循环…如果按下的是短循环启动按钮SB1,则系统运行指示灯HL1闪烁;如果按下的是连续运行启动按钮SB2,则系统运行指示灯HL1常亮。
在搅拌电动机M运行过程中,SB1和SB2不起作用。
(2)停止过程:在短循环工作方式下,当循环5次后,搅拌电动机M自动停止运行,同时HL1熄灭。
任何情况下,按下停止按钮SB3,搅拌电动机M在完成当前循环后(即完成反转10S 后),停止运行,同时HL1熄灭。
(3)报警及保护在系统中有急停保护按钮ES和电动机过载保护继电器FR。
如果搅拌机运行过程中按下了急停按钮ES,或者电动机发生过载,则电动机立即停止运转,同时报警指示灯HL2以1赫兹(50%占空比)的频率闪烁。
系统中有报警解除按钮SB4,如果系统发生报警,按下此按钮,报警指示灯HL2熄灭。
第三题三相交流异步电动机星-三角启动运行控制有一台三相交流异步电动机,需采用星-三角启动方式启动工作,其控制要求如下:(1)工作过程:当按下启动按钮SB1时,主接触器KM1闭合,同时星形启动接触器KM2闭合,电动机做星形连接,降压启动。
plc习题集答案

plc习题集答案PLC(可编程逻辑控制器)习题集答案# 习题一:基本逻辑运算题目描述:给定输入信号A和B,求输出信号Y的逻辑表达式。
答案:- AND运算:Y = A AND B- OR运算:Y = A OR B- NOT运算:Y = NOT A- XOR运算:Y = A XOR B# 习题二:定时器设置题目描述:使用PLC定时器实现一个延时开关,要求输入信号X激活后,输出信号Y在5秒后变为激活状态。
答案:- 设置一个T型定时器,预设时间为5秒。
- 当输入信号X为高电平时,启动定时器。
- 当定时器时间到后,输出信号Y变为高电平。
# 习题三:计数器应用题目描述:设计一个PLC程序,用于计数输入信号P的脉冲次数,当计数达到10次时,输出信号Q变为激活状态。
答案:- 使用C型计数器,设置计数上限为10。
- 每当输入信号P接收到一个脉冲,计数器增加1。
- 当计数器值达到10时,输出信号Q变为高电平。
# 习题四:顺序控制题目描述:设计一个PLC程序,实现以下顺序控制逻辑:首先启动电机M1,然后延时3秒后启动电机M2,最后延时2秒后同时停止M1和M2。
答案:- 使用顺序控制指令,首先设置启动M1的逻辑。
- 启动M1后,使用T型定时器设置3秒延时。
- 延时结束后,启动M2。
- 再次使用T型定时器设置2秒延时。
- 延时结束后,同时停止M1和M2。
# 习题五:数据传送与转换题目描述:将PLC内部寄存器D0中的数据传送到D1,并将其转换为BCD码存储在D2中。
答案:- 使用数据传送指令将D0中的数据传送到D1。
- 使用BCD码转换指令将D1中的数据转换为BCD码。
- 将转换后的BCD码存储在D2中。
以上是针对不同类型PLC习题的示例答案。
在实际应用中,具体的指令和程序可能会根据所使用的PLC型号和编程软件有所不同。
建议结合具体的PLC手册和编程指南进行编程实践。
plc程序练习题目

plc程序练习题目PLC(可编程逻辑控制器)是一种常用于工业控制系统的设备,它能通过编程实现对工业生产过程的自动化控制。
本文将提供一些PLC程序练习题目,以帮助读者加深对PLC编程的理解和应用。
题目一:水箱自动控制系统设计一个PLC程序,实现对水箱液位的自动控制。
系统包括一个水箱,一个进水阀门和一个排水阀门。
要求当水箱液位低于一定阈值时,自动开启进水阀门;当水箱液位高于一定阈值时,自动开启排水阀门。
解题思路:1. 设置一个液位传感器,用来检测水箱液位。
2. 根据液位传感器的信号,编写PLC程序,判断液位的高低。
3. 如果液位低于阈值,PLC输出信号给进水阀门,打开进水阀门。
4. 如果液位高于阈值,PLC输出信号给排水阀门,打开排水阀门。
5. 当液位达到设定值时,关闭进水阀门或排水阀门。
题目二:温度控制系统设计一个PLC程序,实现对温度的自动控制。
系统包括一个加热器和一个温度传感器。
要求当温度低于一定阈值时,自动打开加热器;当温度高于一定阈值时,自动关闭加热器。
解题思路:1. 设置一个温度传感器,用来检测温度。
2. 根据温度传感器的信号,编写PLC程序,判断温度的高低。
3. 如果温度低于阈值,PLC输出信号给加热器,打开加热器。
4. 如果温度高于阈值,PLC输出信号给加热器,关闭加热器。
5. 循环执行以上步骤,实现温度的自动控制。
题目三:流水线控制系统设计一个PLC程序,实现对流水线的自动控制。
系统包括一个传感器、一个电机和一个气缸。
要求当传感器检测到物品时,自动启动电机;当物品经过一段距离后,自动触发气缸将物品推出。
解题思路:1. 设置一个传感器,用来检测物品的到达。
2. 根据传感器的信号,编写PLC程序,判断是否有物品到达。
3. 如果检测到物品到达,PLC输出信号给电机,启动电机。
4. 物品经过一段距离后,PLC输出信号给气缸,触发气缸将物品推出。
5. 循环执行以上步骤,实现对流水线的自动控制。
plc编程基础练习题

plc编程基础练习题PLC编程基础练习题近年来,随着工业自动化的快速发展,PLC(可编程逻辑控制器)已经成为工业控制领域中不可或缺的一部分。
PLC编程是控制系统中的核心技术之一,对于工程师们来说,掌握PLC编程基础是必不可少的。
本文将介绍一些PLC编程基础练习题,帮助读者更好地理解和掌握这一技术。
1. 闪烁灯首先,我们从一个简单的例子开始。
假设有一个PLC控制器,连接了一个灯泡和一个按钮。
当按钮按下时,灯泡开始闪烁,每隔1秒亮一次,然后再暗一次。
请编写一个PLC程序实现这个功能。
这个练习题可以帮助读者了解PLC的基本输入输出(I/O)配置和PLC程序的基本结构。
在这个例子中,按钮是一个输入设备,灯泡是一个输出设备。
PLC程序需要读取按钮状态,判断是否按下,然后控制灯泡的亮灭。
2. 电梯控制接下来,我们考虑一个稍微复杂一些的例子——电梯控制。
假设有一个三层楼的建筑物,里面有一个电梯。
电梯可以通过按钮控制上下运动,并且每层楼都有一个按钮可以呼叫电梯。
请编写一个PLC程序实现电梯的控制。
这个练习题可以帮助读者理解PLC程序的逻辑控制。
在这个例子中,电梯的运行状态和楼层状态需要通过PLC程序进行控制和判断。
当有人按下楼层按钮呼叫电梯时,PLC程序需要判断电梯当前的运行状态和楼层状态,然后控制电梯的运动。
3. 流水线控制最后,我们来考虑一个更加复杂的例子——流水线控制。
假设有一个流水线,上面有三个工作站,分别是装配、焊接和包装。
每个工作站都有一个传感器,用于检测产品是否到达。
请编写一个PLC程序实现流水线的控制,确保产品按照正确的顺序经过每个工作站。
这个练习题可以帮助读者理解PLC程序的并行控制和状态判断。
在这个例子中,每个工作站的传感器状态需要通过PLC程序进行检测和判断。
当产品到达某个工作站时,PLC程序需要判断前一个工作站的状态,然后控制产品的流动。
通过以上三个练习题,读者可以逐步提高对PLC编程的理解和掌握。
PLC训练题(基本逻辑指令简单应用)

例1:三相交流异步电动机点动运行控制有一台三相交流异步电动机M,其运行由交流接触器KM控制。
当按下按钮SB1时,接触器KM线圈通电,其主触点闭合,电动机M转动;当松开按钮SB1时,接触器KM线圈失电,其主触点断开,电动机M停止转动。
为了保护电动机M,控制电路中设立了热保护继电器FR。
当电动机M过载时,热保护继电器FR动作,接触器KM线圈失电,其主触点断开,电动机M停止转动。
例2:三相交流异步电动机启动、停止控制有一台三相交流异步电动机M,其运行由交流接触器KM控制。
当按下启动按钮SB2时,接触器KM线圈通电,其主触点闭合,电动机M转动;当按下停止按钮SB1时,接触器KM线圈失电,其主触点断开,电动机M停止转动。
为了保护电动机M,控制电路中设立了热保护继电器FR。
当电动机M过载时,热保护继电器FR动作,接触器KM线圈失电,其主触点断开,电动机M停止转动。
例3:三相交流异步电动机点动及连续运行控制有一台三相交流异步电动机M,其运行由交流接触器KM控制。
当按下点动按钮SB1时,接触器KM线圈通电,其主触点闭合,电动机M转动;当松开SB1时,接触器KM线圈失电,其主触点断开,电动机M停止转动。
当按下连续运行按钮SB2时,接触器KM线圈通电,其主触点闭合,电动机M转动;当松开SB2时,接触器KM线圈仍旧通电,其主触点闭合,电动机M保持转动状态,直至按下停止按钮SB3或SB1。
当按下停止按钮SB3时,接触器KM线圈失电,其主触点断开,电动机M停止转动。
为了保护电动机M,控制电路中设立了热保护继电器FR。
当电动机M过载时,热保护继电器FR动作,接触器KM线圈失电,其主触点断开,电动机M停止转动。
例4:三相交流异步电动机正、反转及停止控制(1)有一台三相交流异步电动机M,可以正转也可以反转,其转动方向由交流接触器KM1和KM2控制。
在电动机停止的情况下,当按下正向启动按钮SB1时,接触器KM1线圈通电,其主触点闭合,电动机M正向旋转,直至按下停止按钮SB3,接触器KM1线圈失电,其主触点断开,电动机M停止转动。
PLC基本指令的例题

时序图
T0
T1
T2
T3
T4
T5
T0
作业:1.把梯形图,转换为指令表。
2.把指令表转化为梯形图
LD X500 AND X501 OUT M100 MC M100 LD X502 OUT Y530 LD X503 OUT Y513 LD X504 OUT Y532 MCR M100 LD X交通灯的控制
南北方向:红灯亮25秒;转到绿灯亮25秒, 再按1秒钟一次的规律闪烁3次,然后转到 黄灯亮2秒 东西方向:绿灯亮20秒,再闪烁3次转到黄 灯亮2秒,然后红灯亮30秒完成一个周期, 如此循环运行。试编写plc控制程序。
这也是一个时序循环的问题,所以编程方 法和例2一样。 I/O分配如下: X0:启动按钮 X1:停止按钮 Y0: 南北方向红灯 Y3: 东西红 Y1:东西方向绿灯 Y4: 南北绿 Y2:东西方向黄灯 Y5:南北黄
例1: 有两台电动机:按下启动按钮, 第一台电动机运行10分钟后停止,切 换到第二台运转,20分钟后,第二台 自动停止试用PLC控制程序。
I/O分配: 分配: 分配 X0 启动按钮 Y0 第一台电动机 Y1 第二台电动机
讨论:
将该题改成两台电机按上述规律, 运行5个周期后自动停止,另外还考虑 到电机运行安全,要求在程序中添加 一个急停按钮,应如何实现?
3.写控制程序
1.有三台电动机,要求启动时每隔10分钟依 次启动,每台运转2小时后,自动停机。运 行中,还可以用停止按钮将三台电动机同 时停机。试编出PLC的控制程序。 2.某皮带运输机由M1、 M2、 M3 、M4四 台电动机拖动,要求: 1.启动时,按M1、 M2、 M3 、M4顺序启动 间隔时间均为3秒 2.停止时,按M4 、 M3 、 M2、 M1顺序停止, 间隔也为3秒。
机电系统实验-PLC基本逻辑指令的编程练习

实验十 PLC基本逻辑指令的编程练习一、实验目的1.熟悉FX2N PLC的组成,电路接线和开机步骤。
2.熟悉三菱GX-Developer编程软件的使用方法。
3.掌握基本逻辑指令LD LDI AND ANI OR ORI ORB ANB SET RST MC MCR的使用方法。
4.学会用基本逻辑指令实现顺控系统的编程。
5.学会PLC程序调试的基本步骤及方法。
6.学会用PLC改造继电器典型电路的方法。
二、实验设备1.计算机2.可编程序控制器综合实验台3.连接电缆4.实验箱挂件三、预习内容1.熟悉三菱GX-Developer编程软件的使用方法。
2.熟悉FX2N PLC的基本位元件:X Y M。
3.熟悉基本逻辑指令LD LDI AND ANI OR ORI ORB ANB SET RST MC MCR的使用方法。
4.熟悉典型继电器电路的工作原理。
5.预习本次实验内容,在理论上分析运行结果,预先写出程序的调试步骤。
四、实验步骤1.了解FX2N PLC的组成,熟悉PLC的电源输入信号端X和公共端COM输出信号端Y和公共端COM;PLC的编程口及PC机的串行通信口编程电缆的连接;RUN/STOP开关机各类指示灯的作用等。
电路连接好并将RUN/STOP开关置于STOP位置,启动三菱GX-Developer编程软件,新建工程,进入编程环境。
2.根据实验内容,在GX-Developer环境下输入梯形图程序,转换后下载到PLC中。
3.程序运行调试并修改。
4.写实验报告五、实验内容。
1.“与”“或”“非”逻辑功能实验(1)控制要求通过专用电缆连接PC与PLC主机。
打开编程软件,逐条输入程序,检查无误并把其下载到PLC主机后,将主机上的STOP/RUN按钮拨到RUN位置,运行指示灯点亮,表明程序开始运行,有关的指示灯将显示运行结果。
拨动输入开关X10、X11,观察输出指示丁Y1、Y2、Y3、Y4是否符合与、或、非逻辑的正确结果。
PLC基本指令练习之一

PLC基本指令练习之一一、实验目的:(1)熟悉梯形图编程软件CX-P的基本使用方法;(2)熟悉PLC的基本编程指令。
二、实验内容1.基本逻辑指令练习(1)在CX-P中输入图1中的梯形图,请将注释内容同时输入;图1 基本逻辑指令练习梯形图(2)在线工作、将程序传送到PLC,把操作模式转到监视状态;(3)在没有按下任何输入按钮时,观察梯形图的运行情况及输出灯的结果。
那个灯会亮,为什么?(4)按下0号按钮不松开,0号输出灯的结果如何?松开0号按钮后,0号输出灯的结果如何?请解释原因。
(5)按下1号按钮不松开,1号输出灯的结果如何?松开1号按钮后,1号输出灯的结果如何?请解释原因。
比较第0行和第1行程序,理解常开触点和常闭触点的概念。
(6)按下2号按钮并松开,2号输出灯会一直保持亮,为什么?按下3号按钮,2号输出灯会灭,为什么?使用3号按钮的常开触点可以吗?为什么?比较第0行程序和第2行程序的区别,理解启动、保持、停止回路(启保停回路)的基本编写方法。
(7)按下4号按钮并松开,3号输出灯会一直保持亮,按下5号按钮3号灯会熄灭,为什么?比较第2行和第3行程序的区别,理解内部辅助继电器的概念,思考第3行程序(使用内部辅助继电器控制输出)的优点。
2.定时器、计数器指令(1)在CX-P中输入图2中的梯形图;(2)在线工作、将程序传送到PLC,把操作模式转到监视状态;(3)观察0号和1号输出灯的结果,按下0号按钮,结果如何?理解定时器指令延时接通、延时断开的使用方法;(4)按2号按钮4次,观察2号灯输出结果,按下3号按钮,观察2号灯的结果,理解计数器的使用方法;(5)改变定时器和计数器的设置值,再次观察结果。
图2 定时器、计数器指令练习3.保持指令(1)在CX-P中输入图3中的梯形图;(2)在线工作、将程序传送到PLC,把操作模式转到监视状态;图3 保持指令练习(3)通过按钮0、按钮1控制0号输出灯;通过按钮2、按钮3控制1号输出灯;(4)当0号灯、1号灯都亮时,断开PLC电源,拔下编程电缆,重新上电,观察1两灯的输出情况,有何不同?体会HR继电器的断电保持功能。
实验三 PLC基本逻辑指令编程练习

实验三PLC基本逻辑指令编程练习【实验目的】(1)熟悉PLC,了解S7-200系列输入、输出地址编号;(2)掌握与、或、非逻辑功能的编程方法;(3)掌握定时器和计数器的正确编程方法,并学会定时器的扩展方法;(4)熟悉编程软件STEP7的编程环境,软件的使用方法。
【实验要求】(1)实验前认真阅读实验指导书,熟悉实验电路;(2)接线时合理安排挂箱位置,接线要求牢靠、整齐、清楚、安全可靠;(3)操作时要谨慎,不许用手触及各电器元件导电部分及电动机转动部分,以免触电及意外损伤;(4)通电观察继电器动作情况时,要注意安全,防止碰触带电部位,严禁带电操作;(5)按要求完成实验操作,做好实验记录,认真做好实验报告和思考题;(6)实验结束,整理好实验工具,保持实验室整洁卫生。
【实验装置】(1)THSMS模拟实验台 S21挂箱;(2)计算机(安装编程软件STEP7)一台;(3)连接导线若干。
【实验原理和电路】西门子S7-200 是一种小型的可编程序控制器,适用于各行各业。
实验台PLC 主机型号为CPU 224,集成14输入/10输出,共24个数字量I/O点。
数字量扩展单元为EM223,集成16输入/16输出。
主机旁边实验台上的接线孔,通过防转座插锁紧线与PLC的主机相应输入输出插孔相接。
S21挂箱中下面两排I0.0~I1.5为输入按键和开关,模拟开关量的输入。
上边一排Q0.0~Q1.1是LED指示灯,接PLC主机输出端,用以模拟输出负载的通与断,显示程序的运行结果。
进行本实验时,需要进行PLC外部接线。
S7-200的外部接线等效电路如图3所示。
PLC端子上标注L+、M的两个端子,是内部提供的DC 24V电源的正、负极,为外部元器件提供所需电源。
主机旁边实验台上的L+、M接线孔实际上并不是从主机上引出的。
为了降低实验过程中主机被损坏的机率,实验台内部经过变压得到一个DC 24V电源,专为实验过程中为输入、输出回路提供电源的,正负极分别标注为L+和M。
实训三 简单逻辑指令的应用

实训三简单逻辑指令的应用一、单台电动机启动、停止控制1)控制要求按下启动按钮SB1,电动起启动运行,按下停止按钮SB2,电动机停止运行。
2)输入、输出I/O分配电机起动停止控制PLC的I/O点分配表PLC点名连接的外部设备功能说明称X0 SB1 停止命令X1 SB2 电机启动Y0 KM1 控制电机转动3)梯形图设计方案一种方法是将按启动钮X0和停止按钮X1串联,并在启动钮X0两端并上自保触电,然后接输出线圈Y0。
另一种方法是用SET、RST指令,用启动按钮X0、停止按钮X1、使输出复位,如图1所示。
注:在方法1的梯形图中,用X1的动断点;而在方法2中,用X1的动合点,注意两者在外部输入接线的区别。
具体实验时按方法1操作。
图1 电机启动停止控制梯形图4)实验现象按启动按钮SB1 ,KM1的指示灯亮,说明电机启动,按停止按钮SB2,KM1的指示灯熄灭,说明电机停止。
5)实验分析工作过程分析如下:当按下SB1时,输入继电器X0得电,其常开触点闭合,则此时输出继电器Y0 接通,进而接触器KM 得电,其主触点接通电动机的电源,则电动机起动运行。
当松开按钮SB1 时,X0 失电,其触点断开,Y0 失电,接触点KM 断电,电动机停止转动,即本梯形图可实现点动控制功能。
二、电动机正反转控制1)控制要求按下正转启动按钮SB1电动机正转启动运行,按下反转启动按钮SB2电动机反转启动运行,按下停止按钮SB,电动机停止运行;电动机正转启动运行时,按反转启动按钮SB2不起作用,电动机反转启动运行时,按正转启动按钮SB1不起作用。
2)输入、输出I/O分配电机正反转控制PLC的I/O点分配表PLC点名称连接的外部设备功能说明X0 SB1 停止命令X1 SB2 电机正转命令X2 SB3 电机反转命令Y0 KM1 控制电机正转Y1 KM2 控制电机反转3)梯形图方案设计图24)实验现象按下SB2,KM1的指示灯亮,说明电机正转,按下SB1,KM1指示灯熄灭,说明电机停止;按下SB3,KM2指示灯亮,说明电机反转,按下SB1,KM2指示灯熄灭,说明电机停止。
