加工中心工件定位方法及技巧【教程】
在确定工艺方案之前，合理地选择工件定位基准对保证加工中心的加工精度，提高加工中心的应用效率有着决定性的意义，所选基准应能保证工件定位准确，装卸方便、迅速，夹紧可靠，且夹具结构简单。

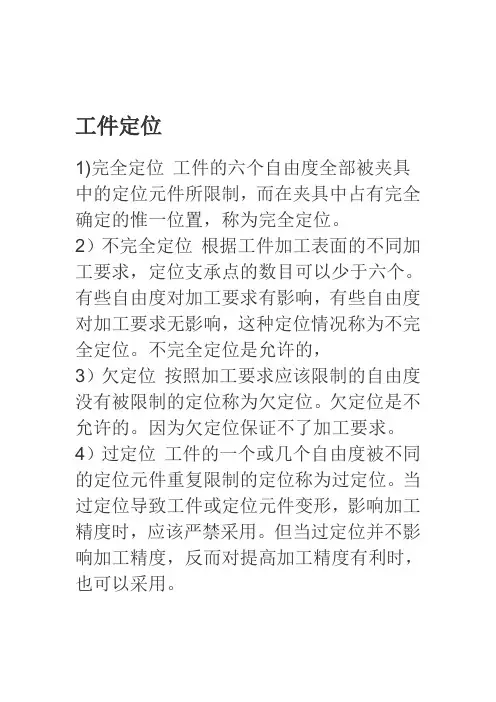

在研究工件在夹具中的定位时，容易产生两种错误的理解
一种错误的理解认为：工件在夹具中被夹紧了，也就没有自由度而言，因此，工件也就定了位。
这种把定位和夹紧混为一谈，是概念上的错误。我们所说的工件的定位是指所有加工工件在夹紧前要在夹具中按加工要求占有一致的正确位置，而夹紧是在任何位置均可夹紧，不能保证各个工件在夹具中处于同一位置。
另一种错误的理解认为工件定位后，仍具有沿定位支承相反的方向移动的自由度，这种理解显然也是错误的。
因为工件的定位是以工件的定位基准面与定位元件相接触为前提条件，如果工件离开了定位元件也就不成为其定位，也就谈不上限制其自由度了。至于工件在外力的作用下，有可能离开定位元件，那是由夹紧来解决的问题。
那么在实际操作中，加工中心工件定位技巧有哪些呢？
技巧一：当在加工中心上无法同时完成包括设计基准在内的工位加工时，应尽量使定位基准与设计基准重合。同时还要考虑用该基准定位后，一次装夹就能够完成全部关键精度部位的加工。一般将加工中心上完成的工序安排在最
后。
技巧二：当在加工中心上既加工基准又完成各工位的加工时，其定位基准的选择需考虑完成尽可能多的加工内容。为此，要考虑便于各个表面都被加工的定位方式，如对于箱体，最好采用一面两销的定位方式，以便刀具对其他表面的加工。
技巧三：工件坐标系原点即“编程零点”与零件定位基准不一定非要重合，但两者之间必须要有确定的几何关系。工件坐标系原点的选择主要考虑便于编程和测量。对于各项尺寸精度要求较高的零件，确定定位基准时，应考虑坐标原点能否通过定位基准得到准确的测量，同时兼顾测量方法。
技巧四：尽量选择零件上的设计基准作为定位基准。即加工中心上使用的各个定位基准应在前面普通机床或加工中心工序中加工完成，这样容易保证各个工位加工表面相互之间的精度关系，而且，当某些表面还要靠多次装夹或其他机床完成时，选择与设计基准相同的基准定位，不仅可以避免因基准不重合而引起的定位误差，保证加工精度，且可简化程序编制。
