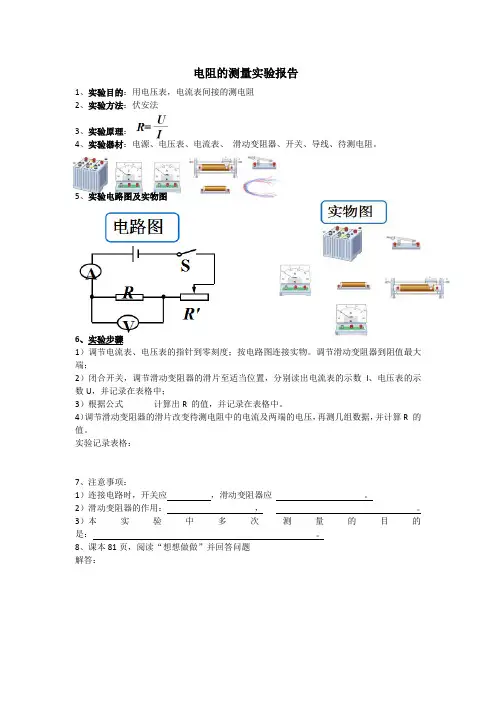

《伏安法测电阻》实验报告

班级：__________ 姓名：_________ 测量定值电阻的阻值

(1)实验原理：___________________

(2)实验器材：电池组、电压表、电流表、滑动变阻器、待测电阻、开关各一个

(3)电路图：实物图：

(4)实验步骤:

:1、按照电路图连接电路。

；2、闭合开关，调节滑动变阻器，读出电压值和电流值并记录；计算出电阻值。

| 4、继续调节动变阻器，重复上述实验三次，并记录和计算。

：5、计算出R X的平均值。:

6、…误差^分析；理器^材...... */

(5)实验注意事项：

①连接电路时开关要 _________ ，开始时滑动变阻器处于_____________ 位置。

②滑动变阻器的作用：a. ________________ b _______________ c_________________

③电流表与被测电阻 ____ 联，电压表与被测电阻______ 联，认清两表“ + ” “一”负接线柱，使电流从 ______ 接线柱流进，从 ______ 接线柱流出。

实验序号电压U/V电流I/A电阻R X/Q平均值R x/ Q 1

2

3

二测量小灯泡的电阻:

实验序号电压UN电流I/A灯泡电阻R L/ Q灯泡明暗程度

3•问题：计算灯泡电阻时能不能取平均值？为什么？

4.故障分析：

（1）小灯泡断路，电压表 _____ 示数，电流表 ______ 示数。（选填“有”或“无”）（2）小灯泡短路，电压表 _____ 示数，电流表 _______ 示数。（选填“有”或“无”）（3）滑动变阻器同时接上接线柱，灯泡很（选填“亮”或“暗”）。

移动滑片，电压表和电流表示数________ （选填“变”或“不变”）。

（4）滑动变阻器同时接下接线柱，灯泡很 _________ （选填“亮”或“暗”）。

移动滑片，电压表和电流表示数________ （选填“变”或“不变”）。
