中频电炉配置参数表
10吨中频炉技术参数的总结
3
作者:康忠波 永鑫电炉城站长
M3/h MPa ℃ ℃ 2套 196 万
120 0.2～0.3 5～35 35～55
老型号普通并联线路 10 吨中频炉由功率为 6000 kw 的中频电源 1 套配 10 吨熔炼炉两台。 用 二台 3150KVA 专用整流变压器组成 12 脉 6000KW 中频电源使用， 普通并联线路 10T/6000KW 熔炼电炉设备主要技术参数 序号 1 2 3 4 5 6 7 项 额定容量 额定功率 额定中频频率 额定温度 熔化率 单位电耗 目 10T 6000KW 350 Hz 1700℃ 约 8T/H 熔炼约 550-600kwh/T
西安科信感应加热设备有限公司
10 吨中频炉技术参数的总结
10 吨一拖二中频炉由一台高压开关柜、一台整流变压器、一台 12 脉中频电源、两台 10 吨 炉体（带炉盖和不带炉盖两种形式，带炉盖时有手动和液压两种操作方式） 、一套液压装置 （双泵液压系统一台，液压倾炉油缸 4 只，炉衬顶出油缸 1 只） 、1 台倾炉操作台、水分配 器、水冷却装置，一套中频电源分别向两台电炉供电，可以两台炉可同时熔炼，也可以一台 中频炉熔炼，另一台中频炉可控制所需温度进行浇铸或保温。 （称一拖二 10 吨中频炉） 。 10 吨一拖二中频炉：具有过电压、过电流、炉衬、水温、水压、短路、接地等保护系统， 并且有故障、温度等指示。
10 吨一拖二中频炉主要技术参数 项目 电炉参数 额定容量 单位 T t
1
数据 10t 10 作者:康忠波 永鑫电炉城站长
西安科信感应加热设备有限公司
最大容量 感应圈内经φ 感应圈高度 最高工作温度 变压器容量 变压器一次电压 变压器二次电压 中频电源额定功率 线圈电压 额定工作频率 电源变换效率 启动成功率 综合参数 设备功率因数 熔化率(升温到 1800 ℃) 熔化电耗(升温到 1800 ℃) 工作噪音 液压系统 液压站容量 工作压力 液压介质 冷却水系统 流量 供水压力 进水温度 出水温度 漏炉报警装置 价格
20吨中频电炉技术参数详细说明
20吨中频电炉技术参数详细说明20吨中频电炉由功率为10000kw的中频电源1套配20吨熔炼炉两台。
用二台5000KVA 专用整流变压器供10000KW中频电源使用，此套中频熔炼20吨中频炉符合GB5959.3《电热20吨中频炉的安全第三部分对感应和导电加热20吨中频炉以及感应熔炼20吨中频炉的特殊要求》、GB10067.3《电热20吨中频炉基本技术条件第三部分感应电热20吨中频炉》和JB42《中频无芯感应炉》的要求。
一、20T/10000KW/20吨中频电炉主要技术参数要求序号项目参数备注1电源进线电压1050V，50Hz用户电网电压35KV2额定容量20T10000KW功率熔炼及保温3额定功率10000KW12相24脉波控制系统4额定中频频率350Hz5额定温度1700℃6熔化率约10T/H熔炼炉连续使用7单位电耗熔炼约550-600kwh/T熔炼炉连续使用8电源冷却循环水耗量35T/H熔炼炉连续使用炉体冷却循环水耗量30T/H熔炼炉连续使用9液压站容量200L10变压器型号ZSS-6300/10KV/1250x2专用整流变压器（供6000KW）11液压介质46号液压油12供水压力0.2-0.3MPa到电炉端口位置13液压站工作压力15MPa最高18MPa14进水温度≤35℃15出水温度≤55℃三.20T/10000KW中频炉组成一套20吨中频炉成套组成范围序号名称型号及备注数量价格1中频电源柜10000KW配20吨熔炉1套2电容器组3漏炉报警装置4炉体（包括：油缸、铁芯、支架、感应线圈等）20T熔炼炉体2套5坩埚模6水冷电缆水冷电缆侧出线2套7液压站系统1套8倾炉操纵台1套920吨中频炉技术图纸1套1020吨中频炉使用说明书1套11合格证及检验报告1套备注：1）用12相24脉双整流控制系统。
2）采用全封闭式冷却塔可提高系统的冷却效果和20吨中频炉的使用寿命，无须建水池。
3）如有任何不清楚的地方，随时期待你们的来电函，欢迎贵公司领导到我公司视察工作.四、20吨中频电炉主要元器件配套1.电源柜：⑴主断路器上海人民电器厂或德力西DW系列⑵整流可控硅湖北襄樊电力电子集团有限公司“岘峰”牌⑶逆变可控硅湖北襄樊电力电子集团有限公司“岘峰”牌⑷主控板洛阳万聪电力20吨中频炉有限公司⑸按钮、指示灯等上海电器厂794厂和795厂⑹保护可控硅的电阻电容⑺铜材洛阳铜材或浙江上虞铜材厂2.电热电容器新安江电容器厂“伟伟”牌3.炉子⑴感应线圈铜管浙江上虞铜材厂⑵硅钢片武汉钢铁公司⑶液压油缸山西榆次集团4.液压系统⑴液压元器件山西榆次集团液压厂⑵油泵山西榆次集团液压厂⑶电机西安或开封电机厂5.变压器（选用）铜牛变压器厂6.水路系统（1）FBT闭式冷却塔邯郸冰峰或无锡方舟（选用）（2）水管及胶管开封橡胶厂或焦作橡胶厂（3）管道阀门及其他建材市场五、20吨中频电炉电源变压器简介本20吨中频炉采用专用的整流变压器（按高海拔设计生产，后面20吨中频炉均按高海拔设计生产）变压器技术参数整流:型号：ZSS-5000/35二台（用于20吨熔炼炉）额定容量：5000KVA额定电压：10KV±5%/1050中频固体电源使用的变压器用于35KV高压降到所使用中频电源的电压。
中频吨位与功率配制表
额定 目标 熔解 熔解 熔解功 频率 温度 时间 能耗 率 HZ ℃ min Kwh/t T/h 564 0.6
1000 1500 50
1500 45
537
1.33
MFF Fe 1500K 铸铁 1500 1100 300 G/1100KW MFF Fe 2000K 铸铁 2000 1500 300 G/1500KW MFF Fe 3000K 铸铁 3000 2200 300 G/2200KW MFF Fe 4000K 铸铁 4000 3000 300 G/3000KW MFF Fe 5000K 铸铁 5000 3500 300 G/3500KW MFF Fe 6000K 铸铁 6000 3500 300 G/3500KW 1500 55 513 6.55 1500 46 510 6.52 1500 43 511 5.58 1500 44 513 4.09 1500 43 520 2.79 1500 45 527 2
MFF Cu 1500K 铸铜 1500 1200 500 G/1100KW MFF Cu 2000K 铸铜 2000 1500 500 G/1500KW MFF Cu 3000K 铸铜 3000 1800 500 G/1800KW MFF Cu 5000K 铸铜 5000 2700 500 G/2700KW MFF Cu 5000K 铸铜 5000 3000 500 G/3000KW 1200 37 354 8.11 1200 42 355 7.14 1200 38 357 4.74 1200 30 358 4 1200 31 363 2.9
容量 功率 型号 MFF St 750KW MFF St 1100KW MFF St 1500KW MFF St 2200KW MFF St 2700KW MFF St 3500KW 1000KG/ 1500KG/ 2000KG/ 3000KG/ 4000KG/ 5000KG/ 材料 KG KW

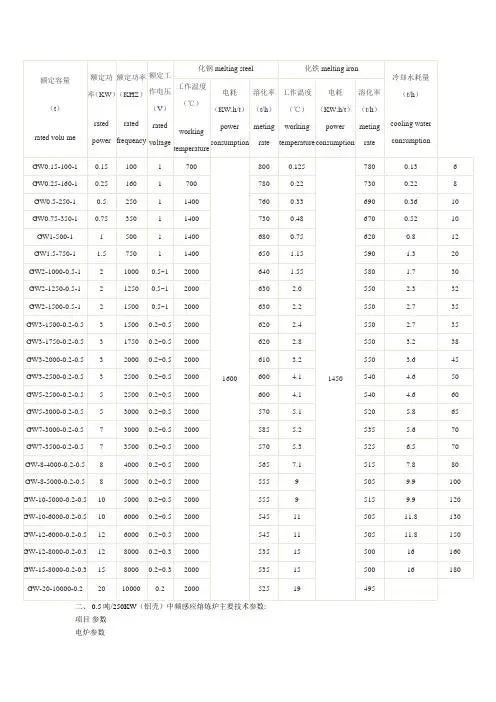

电炉参数
二、 0.5吨/250KW（铝壳）中频感应熔炼炉主要技术参数: 项目参数电炉参数额定容量 0.50t最大容量 0.55t炉衬厚度 50mm感应圈内经φ 56mm感应圈高度 700mm最高工作温度 1750℃熔铜工作温度 1600℃电耗≤700kW.h/t熔化率 0.42t/h电器参数中频电源额定功率 250KW变压器容量 300KV A整流相数 6脉变压器一次电压 10KV变压器二次电压（额定输入电压） 3N-380V额定输入电流 420直流电压 510V直流电流 490A中频电源最高输出电压 750V额定工作频率 1000Hz额定工作电压 1400V冷却水系统冷却水流量 30t/h供水压力 0.2～0.35MPa进水温度 5～35℃出水温度 <55℃三、0.5.0吨/250KW中频熔炼炉（铝壳）配置表:序号设备名称规格型号数量备注1 中频电源柜 KGPS-250KW/1KHz 1套含低压开关、电抗器2 补偿电热电容器 250KW/1KHz 1套电容器/水冷铜排组3 铝壳炉体 GWJ-0.5-250/1000 2台支撑架/感应圈/ 等4 坩埚模 0.5t专用 2只钢质5 水冷电缆电容到炉体之间 2套6 连接铜排电源到电容之间 1套7 倾炉系统 431减速机 2个8 倾炉操作盒 1个0.5吨/250KW中频熔炼炉（铝壳）配置表:序号设备名称规格型号数量单价总价1 中频电源柜 KGPS-250KW/1KHz 1套 4.0 4.02 补偿电热电容器 250KW/1KHz 1套 1.5 1.53 铝壳炉体 GWJ-0.5-250/1000 2台 1.5 2.54 坩埚模 0.5t专用 2只 0.05 0.15 水冷电缆电容到炉体之间 1套 0.3 0.36 连接铜排电源到电容之间 1套 0.3 0.37 倾炉系统 431减速机 2个 0.35 0.78 倾炉操作盒 1个 0.1 0.1价格合计:9.0万含税二、成套设备主要技术参数：三、 1.0吨/600KW中频熔炼炉（钢壳）成套设备标准配置表：二、成套设备主要技术参数：、成套设备主要技术参数：吨中频熔化电炉，主要用于黑色金属的冶炼，例：钢材，球铁，灰铁等1．快速熔炼炉，高功率配置2000KW/500HZ，进线电压66V，输出电压1300V。
中频感应炉技术参数
中频感应炉技术参数中频感应炉是一种高效的加热设备，广泛应用于金属熔炼、热处理和其他热加工领域。
它能够通过感应加热原理将电能转化为热能，快速加热金属材料，具有加热速度快、能耗低等优点。
下面我们来详细介绍一下中频感应炉的技术参数。
一、主要技术参数1. 输入电压：中频感应炉通常使用三相交流电源供电，输入电压一般在380V/50Hz （国内标准）或440V/60Hz（国际标准）。
2. 频率范围：中频感应炉的工作频率通常在1kHz到10kHz之间，不同频率的中频感应炉适用于不同的加热工艺和金属材料。
3. 输出功率：中频感应炉的输出功率通常在10kW到5000kW之间，根据加热要求和待加热材料的特性选择合适的功率。
4. 冷却方式：中频感应炉的主要部件包括感应线圈、电容器、变压器等，需要采用合适的冷却方式来保证设备的正常运行，一般采用水冷却或空气冷却。
5. 加热温度：中频感应炉能够实现对金属材料的快速加热，加热温度通常在几百摄氏度到几千摄氏度之间，可根据具体工艺要求进行调节。
6. 控制方式：中频感应炉通常采用先进的数字化控制系统，能够实现对加热过程的精确控制，包括加热功率、加热时间等参数的设定和调节。
7. 适用材料：中频感应炉适用于铁、钢、铜、铝等多种金属材料的加热处理，特别适用于金属熔炼和锻造等工艺。
二、主要特点分析1. 高效节能：中频感应炉采用电磁感应加热原理，能够将电能直接转化为热能，加热效率高，能耗低，是传统加热方式的数倍以上。
2. 加热均匀：中频感应炉通过电磁感应产生涡流在材料内部发热，能够实现对金属材料的均匀加热，避免了局部过热或过冷的问题。
3. 控制精确：中频感应炉采用先进的数字化控制系统，能够实现对加热过程的精确控制，保证加热温度和时间的精准控制。
4. 反应迅速：中频感应炉具有加热速度快的特点，能够快速实现对金属材料的加热，提高生产效率，降低生产成本。
5. 操作简便：中频感应炉具有操作简便、可自动化程度高的特点，不需要复杂的操作技能，降低了操作难度和人力成本。
中频炉 参数
中频炉参数（原创版）目录1.中频炉的概念和作用2.中频炉的主要参数3.中频炉在各行业的应用4.中频炉的优点5.中频炉的发展前景正文一、中频炉的概念和作用中频炉是一种将工频 50HZ 交流电转变为中频（300HZ 以上至1000HZ）的电源装置。
它主要通过整流、逆变等技术，将三相工频交流电变成直流电，再将直流电变为可调节的中频电流。
这种电源装置可以供给由电容、电感组成的谐振回路，从而产生高频磁场，达到感应加热金属的目的。
中频炉是感应加热设备的一种，目前在机械行业是主流的加热设备。
二、中频炉的主要参数中频炉的主要参数包括工作频率、功率、电压等。
其中，工作频率决定了中频炉的加热效果和适用范围。
频率越高，加热效果越好，但设备成本也越高。
功率和电压则是决定中频炉加热能力的重要参数，它们直接影响到中频炉的加热速度和效率。
此外，中频炉还有诸如电流、温控等辅助参数，这些参数的设置会影响到中频炉的稳定性和安全性。
三、中频炉在各行业的应用中频炉主要应用于锻造行业、铸造行业和金属调质加热。
在锻造行业，中频炉可以用于加热金属材料，提高其塑性和可锻性，从而方便锻造成型。
在铸造行业，中频炉可以用于熔炼金属，提高熔化速度和效率，缩短生产周期。
在金属调质加热领域，中频炉可以用于调整金属的组织结构，提高其机械性能。
四、中频炉的优点中频炉具有加热功能强大、加热速度快、节能环保、工作环境好等优点。
它能够在短时间内将金属加热到所需的温度，提高了生产效率。
同时，中频炉的加热方式是感应加热，不需要直接接触金属，因此工作环境较好，减少了劳动强度。
此外，中频炉的能耗较低，符合节能环保的要求。
五、中频炉的发展前景随着我国经济的发展，中频炉在各行业的应用将越来越广泛。
尤其是在锻造、铸造等金属加工行业，中频炉的优势更加明显。
3吨一拖二中频炉技术参数
3吨一拖二中频炉技术参数1概况：3吨一拖二中频炉系统，用于铸钢件、铸铁件的生产，由一套不小于2500KW 双供电变频电源和两台3t无芯钢壳感应熔化电炉以及系统正常运行所需的辅助设备组成。
一台串联谐振双输出电源带二只电炉可同时工作（俗称一拖二），即输出功率可以在两个炉体之间无级任意分配，可以同时对两个炉体进行送电,一个保温,一个熔炼。
电源柜和炉体使用各自独立的闭路循环水系统，包含闭路冷却塔。
整流变压器采用一次高压电降到适合中频电源的输入电压，一次电压用10KV，二次采用DY11，d0接线。
6相12脉整流形式。
2组成范围2.1主要包括1套进线高压柜（选配）、1台整流变压器（选配）、1套不小于2500kW中频电源、2套不小于2500kW逆变器、2套3t炉体、1套冷却水系统（选配）、1套控制系统（选配）等。
第二章技术要求1中频炉工作模式:1.1一套炉体熔炼生产，另一套炉体备用1.2一套炉体熔炼生产，另一套炉体保温2设备的主要工艺参数：2.1中频炉主要工艺参数3吨一拖二中频炉主要参数序号型号名称1变压器额定功率≥2500KVA1进线电压660V±5%2电源额定功率≥2500KW（一套供电系统、功率位置任意分配）3中频频率≥300HZ4熔化温度1600℃5额定容量3t6最大容量≥3.1t7整流、逆变形式串联8熔化率（化钢水）3t/h9熔化耗电量（热炉、钢水）550KW.h/t±5%（1600℃）10熔化耗电量（热炉、铁水）525KW.h/t±5%（1500℃）11功率因数≥0.9512供电形式实现双供电（熔化、保温或熔炼同时进行）13炉型一拖二即一套电源两个炉体14噪音85dB15起动成功率100%3中频炉主要设备功能技术说明3.4.13吨一拖二中频炉电源柜：（1套）串联谐振双输出中频电源所有器件都安装在封闭的柜子内。
进线电源为660V，3相6脉或者6相12脉整流形式，50HZ。
一拖一1吨串联中频炉主要技术参数
类 型：中频炉技术说明 名 称：《1 吨一拖一中频炉技术分析与说明》
名炉商城
走情况下可以方便的拆装线圈和对线圈的维修、观察、散热。
3.2.2 固定架：
固定炉架采用高强度整体钢结构件，保证长时间工作不变形。炉子平台
用 10mm 花纹钢板制作，在长期使用中能保持平整、不变形，炉子工作平台上
3.1.7 逆变电容组
1 吨串联中频炉是一套串联谐振电容补偿装置，以满足输出，可以炉体进
行送电。电容安装于全封闭的逆变柜内，
3.1.8 控制系统 配备输出电压表、输出功率表、工作频率表、输入电流表、输入电压
表、直流电压表、直流电流表、控制板上装有缺相显示、逆变工作显
示。 电路控制板包含了所有必需的控制和电子逻辑元件，对各感应线圈的
3.1.3 受电部分 断路器接收整流变压器二次侧通过母线槽或铜排供电，断路器为德力西
DW15。它们配有一只手动开关和欠电压线圈用于连锁保护。由断路器、电压 互感器、电流互感器等组成。
3.1.4 整流部分 电压反馈串联型；电路采用 6 脉冲电路整流方式，进线电压采用 380V ，
整流部分的可控硅采用最新的叠装式散热器组件。 可控硅两端的阻容吸收支路，可以在可控硅开关时，起到缓冲电流突然
感应线圈上部和下部设有不锈钢水冷圈，保证炉衬受热均匀。线圈上、 下端部需设有法拉弟短路环，充分吸收上下端漏磁通，防止炉体发热。炉体 接电采用大截面水冷电缆，引出线采用侧引出线形式。线圈压紧装置采用不 锈钢拉杆上下拉紧。
3.2.5 磁轭 磁轭采用 Z11 优质晶体取向冷轧硅钢片叠制，其厚度为≤0.3mm，用不锈
作者:康忠波 永鑫电炉城站长
ห้องสมุดไป่ตู้
中频炉 参数
中频炉参数在中频炉的选购和使用过程中，了解其参数显得尤为重要。
中频炉，作为一种先进的熔炼设备，广泛应用于金属冶炼、铸造等行业。
其工作原理是通过中频磁场对金属材料进行加热，从而实现熔化、保温等目的。
为了确保中频炉的高效运行和延长使用寿命，正确选择和使用中频炉参数至关重要。
一、中频炉简介中频炉，又称中频感应炉，是一种利用中频磁场加热的设备。
其主要组成部分包括炉体、电源、感应器、控制系统等。
中频炉具有加热速度快、能耗低、熔炼效果好等优点，成为现代金属熔炼领域的首选设备。
二、中频炉的参数重要性中频炉的参数主要包括电源频率、功率、容量、熔化率、保温性能等。
这些参数直接影响着中频炉的工作效果、能耗和安全性。
因此，在选购和使用中频炉时，务必重视这些参数的选择。
三、常见中频炉参数解析1.电源频率：通常分为50Hz和60Hz两种，根据不同地区的电网条件选择。
2.功率：根据熔炼需求和设备尺寸选择，一般分为10KW、20KW、30KW 等不同档次。
3.容量：指中频炉所能容纳的金属材料体积，一般以升为单位，如50L、100L等。
4.熔化率：表示中频炉在单位时间内能熔化的金属量，与电源功率、熔炼时间等有关。
5.保温性能：指中频炉在停止加热后，炉内温度下降的速度，与保温材料和炉体结构有关。
四、如何选择合适的中频炉参数在选择中频炉参数时，应根据实际需求进行综合考虑。
例如，熔炼的金属种类、熔炼量、熔炼过程中所需的温度控制精度、设备的使用环境等。
此外，还需要了解中频炉厂家的技术水平和服务质量，以确保选购到性能优良、售后无忧的中频炉。
五、总结中频炉参数的选择是选购和使用中频炉的关键环节。
只有充分了解中频炉的性能参数，才能确保选购到合适的中频炉，并充分发挥其工作效率。
中频炉使用说明书(通用)[1]
![中频炉使用说明书(通用)[1]](https://img.taocdn.com/s3/m/a874fb7ef8c75fbfc77db2fc.png)
一、结构简介
第二部分 中频感应炉炉体使用说明
1. 炉体部分
中频炉机械部分由炉体、水电引入系统、倾炉装置等组成。
1.1 炉体
炉体包括炉壳、感应器等。
1.1.1 炉壳
由两半铸铝炉壳型连接而成，具有刚性好，结构紧凑，维修方便等优点，其回转轴承孔
一次加工而成，确保了同心度，使炉壳及回转轴在倾炉过程中不会因不同心而变形。
第5页
成都亚峰炉业有限公司生产技术部 （4）专门设计的逆变角控制环路，可根据负载工况，通过控制逆变角实时调整等效负载阻 抗，使电源和负载处于最佳匹配，使电源一直处于可能的最大出力状态，功率因数可达 0.95 以上，最大限度地发挥了设备的出力。这样在整个工艺允许的工况范围内，设备可达到恒功 率输出，加快了熔化速度；达到额定温度后，可实现自动保温，节约了电能。 （5） 输出功率的调节只需一只电位器，实现了“傻瓜”操作，避免了由于误操作损坏设 备。在生产过程中也无需对电源状态进行专人值守和除功率给定以外的其它操作。 （6） 电压、电流采用双闭环无差控制，不但可克服电网波动和负载变化的扰动，而且在 限压限流工况时为无差调节，没有传统截压、截流工况所造成的设备出力损失。
GWJ-2-1500/0.5（铝壳/钢壳）
2
1500
0.5
2400 1600 2.35 电动/液压
GWJ-3-1500/0.5（铝壳/钢壳）
3
1500
0.5
2400 1600 2.35 电动/液压
GWJ-3-2000/0.3/0.5（铝壳/钢壳） 3
2000 0.3/0.5 3000 1600 3.18 电动/液压
二、使用说明书
1、用途：
本产品用于熔炼及保温各类铸铁、铸钢，本说明书适用于 0.15～5tGWJ 系列（铝壳炉体）
3吨中频熔炼炉选用多大的中频炉变压器和设备
3吨中频熔炼炉选用多大的中频炉变压器和设备一、概述：本方案为一电两炉配置。
由一台2200KVA整流变压器、一台1800KW中频电源柜、两台3.0吨钢壳带导磁体电炉炉体、一套液压装置(双机双泵液压系统一台，液压倾炉油缸四只，炉衬顶出油缸1只)、一台倾炉操作台、水分配器、水冷却装置等组成。
中频电源采用水水交换器冷却，炉体采用水池加开式冷却塔的冷却方式。
力求经济实用。
二、 3.0吨/1800KW中频感应熔炼炉配置项目单位数据备注额定容量 t 3.0 液态钢最大容量 t 3.5 液态钢工作温度℃ 1650最高工作温度℃ 1750炉衬厚度 mm 120感应圈内经φ mm 1110感应圈高度 mm 1290变压器容量 KVA 2200变压器一次电压 KV 10变压器二次电压 V 660 660 12脉波双输出中频电源额定功率 KW 1800 12脉波双输入额定输入电流 A 1610直流电压 V 890直流电流 A 1970变换效率 % 96启动成功率 % 100最高输出电压 V 1400额定工作频率 Hz 500电源变换效率 % 96启动成功率 % 100熔化率 T/h 3.16熔化电耗 KW.h/T ≤580冷却水循环流量 T/h 60供水压力 Mpa 0.25-0.35进水温度℃ 5-35出水温度℃ <553.0吨/1800KW中频熔炼炉(钢壳)成套设备标准配置表：1 高压开关柜 10KV/2200KVA 1台2整流变压器 2200KVA-660V 660V 1台12脉整流双输出3连接铜排变压器到中频电源之间1套4中频电源柜KGPS-1800KW/0.5KHz1套含低压开关、电抗器5连接铜排中频电源到电容补偿柜之间1套补偿电热电容器柜1800KW/0.5KHz1套电容器/水冷铜排组7水冷电缆2套中频熔炼炉炉体部分8钢壳带导磁体炉体GW-3-1800/5002台带炉盖排烟口9坩埚模3.0t专用1只钢质10水分配器开式回水用DN6511液压系统350L 11Mpa1套含液压站/油缸等12倾炉操作台3T1套13露炉报警系统3T1套14炉衬顶出系统3T1套15中频电源水水交换器LLS-25016炉体冷却水池60立方米1套17连接管道材料电源，炉体到水池之间1套18柴油机应急发电机组1套19筑炉工具电动筑路工具1套20第一炉打结料碱性耐火材料3吨。
ZRYS500-50型真空热压中频炉技术参数
ZRYS500-50型真空热压中频炉技术参数一、真空热压中频炉技术参数：1)均温区尺寸：φ200*150mm，φ80*100mm，对应于大小感应圈各一套；2)中频感应电源：25KW3)额定温度：1400℃；4)升温速率：升至1000℃，时间小于5min；5)控温精度：±2℃6)极限真空度：≤1*10-3Pa；7)空炉达到极限时间：小于60min；8)压升率：≤0.5Pa/h；9)压机工作压力范围：3~50T；10)水冷压头直径：φ100mm，中心设螺孔，螺孔尺寸为φ15*40mm；11)过渡压头材料为Cr12，直径为φ50mm，与水冷压头通过螺孔连接；12)压头位移：上下压头各200mm位移量;13)加压方式：上、下双向加压，可实现单向压制和双向压制；14)可实现充气热压，炉体可承受的绝对气体压力最大为0.12Mpa。
二、真空热压中频炉技术分析：真空热压中频炉立式结构，主要由炉体、炉盖.测温装置.压力机.感应加热器、真空系统、水冷装置、汇流母线、工作台、控制柜、中频电源等组成。
1、真空热压中频炉感应加热器：a)感应线圈是用异形紫铜管绕制而成，采用二组并联形式，异型管内通入冷却水可以降低感应线圈温度，为了保证能够快速升温，铜管的截面积较大。
b)模具及炉料是通过感应线圈产生的交变磁场而产生的感应电流而发热.2、真空热压中频炉炉体：A、双层水冷结构、材质为内层不锈钢，外层碳钢，内部按高真空要求抛光；B、立式结构，炉体为圆柱形，上、下部均为平底，炉体前部开门，与炉门为法兰连接，唇型圈密封（在前门上有窥视孔，直径φ100）；C、真空口位于炉体后部，与真空机组真空法兰连接；D、感应线圈引入装置位于炉体后部或侧面，结构尽量紧凑，以节省占地面积。
炉内与炉外采用刚玉管绝缘；E、炉体上设测温口，测温元件为热电偶；F、在炉体前门安装两个操作手套，为了保证高真空，手套通过真空隔离腔与大气隔离，隔离腔具有抽真空及充气功能，手套口直径φ170mm；H、炉体侧部安装真空贮料腔，尺寸：直径φ200*300，贮料腔可通过挡板实现与主腔体间密封，可单独抽真空，贮料腔部分配有压力表可显示正、负压力；I、炉体内部安装LED灯；J、炉体上安装压力表，可在较小范围内显示正负压力；K、炉体下部有一进、一出两个冷却水管通过炉体内部，以备功能扩充之用；L、围绕下压头有水冷托盘。
2吨中频炉使用说明书
第【1】二部分技术说明一、技术参数1、电气参数：变压器容量：1250KVA中频电源额定功率：1000KW工作频率：500Hz最高输出电压：2200V2、工作参数：额定容量：2t最大容量：2.4t额定功率：1000KW工作温度：1450℃（最高1600℃）熔化率：1.70t/h耗电量：580KWh/t功率因数：≥0.95启动成功率：100%工作噪音：≤85dB（离设备1米处）3、冷却系统技术参数：循环水压力：0.2～0.4Mpa循环水量： 35t/台循环水温：进＜30℃，出＜55℃纯水压力： 0.15～0.2Mpa4、液压系统参数：油箱容量：300L液压介质：抗磨液压油工作压力：11Mpa流量：40L/min5、设备运行要求：海拔高度：＜3000m环境温度：5-42℃相对温度：＜90%（平均温度不低于20℃）环境要求：周围无导电尘埃，爆炸性气体及严重破坏金属和绝缘的腐蚀性气体无明显的震动和颠簸安装方式：户内二、控制技术特点简介1、采用全数字集成单板结构控制线路，所有器件都经过高温老化筛选；关键器件采用军品，关键线路使用表面微封工艺，大大减少了控制板的面积，提高了可靠性；整板进行72小时高低温冲击，避免了早期失效，使控制电路具有高可靠性。
控制电路采用数字控制，抗干扰能力强，除完成常规的整流、逆变、过压、短路、限流、限压的控制功能外，还带有故障自诊断功能和故障延时功能。
2、用零压数字扫频电路启动方式，确保满炉、冻炉启动的可靠性；同时具备常规的自动重启动功能。
3、具有网压过高、水温过高、水压过低、输出中频电压过高和漏炉报警装置，具备声光报警和电源切断处理功能。
4、输出功率连续可调，以满足烘炉、熔化、升温、保温的需求。
5、专门设计的逆变角控制环路，可根据负载工况，通过控制逆变角实时调整等效负载阻抗，使电源和负载处于最佳匹配，使电源一直处于可能的最大出力状态，功率因数可达0.98，最大限度地发挥了设备的出力。
5吨中频炉
5吨中频炉参数5.0吨/2500KW中频感应熔炼炉（钢壳）主要技术参数:5.0吨/2500KW中频熔炼炉（钢壳）成套设备标准配置表：技术资料和图纸设备出厂时提供下列技术资料。
机械部分包括电炉总图，基础图，平面布置图。
电炉的使用维护说明书。
液压原理图，液压站和倾炉操作台总图。
液压系统使用说明书。
水系统原理图，外冷却水要求，使用说明书。
电气部分包括主电路电气原理图，外部接线图。
中频电源使用维护说明书。
所有图纸和技术资料一式三份。
电炉总图，基础图，平面布置图，土建要求，冷却系统资料，在合同生效后二周内交付，其他图纸和技术资料随设备交付。
设备的预验收和培训在全部设备制造完毕后，邀请买方有关技术人员到设备的制造工厂，参加对设备的预验收和培训工作。
预验收内容（1）一般检查（2）安全检查（3）炉体装配尺寸检测（4）感应圈制造质量检查及绝缘耐压试验（5）中频炉绝缘耐压测试（6）液压系统的压力试验（7）倾炉传动机构的倾炉操作试验（8）感应线圈的水压试验（9）配套件检查，包括型号、规格、出厂合格证检查（10）供货范围、出厂技术文件完整性的检查培训卖方对用户做以下内容的技术培训工作：（1）设备的安装培训（2）电气控制设计原理的培训（包括：电气设计中的保护、监测、故障显示等）（3）设备的维修及日常保养工作的培训（4）设备常见故障及特殊故障的排除的培训3．所有预验收的项目及测试数据，均应有双方人员在场参加并签字，同时供给用户存档。
4．只有对验收工作全部完成并且双方同意签字后，卖方才能将设备包装发货。
安装、调试及最终验收1、设备现场安装完毕后，在进行现场的水压试验确定无漏水、供电系统都能够正常供电时，进行设备的现场调试。
2、卖方专家在现场对用户设备操作维修人员进行设备的操作和维修的培训。
3、设备的最终验收工作应在用户现场，验收的项目包括：(1) 所有出厂检验项目和全面的安全检查；(2) 感应炉功率因数的测量(3) 感应炉功率的测量，生产率的测量；(4) 感应炉电耗和熔化率的测量(5) 冷却介质温升的测量；(6) 炉子构件温度的测量；(7) 根据技术要求中所提条款的验证；所有项目检查测试完成以后，写出最终验收报告书，双方认可签字后生效。
中频电炉使用说明书KMPS-500KW-500Kg
中频电炉使用说明书KMPS-500KW-500Kg江门市江海区宏进中频电炉有限公司电话：************传真：************地址：江门市江海区滘头新星新基里5号之一厂房中频无铁芯感应电炉一、用途本设备采用KMPS全集成最新控制电路可控硅中频电源的感应加热，广泛用于精铸、精炼黑色金属及熔炼铜铝锌铟等有色金属。
二、工作条件1．环境温度摄氏5度—摄氏40度；2．相对温度不超过90%摄氏度；3．安装高度，不超过海拔1000米；4．周围无导电性尘埃腐蚀气体；5．周围无爆炸危险和剧烈振动；6．冷却水温度在摄氏5度—摄氏30度，水质硬度不超过8度，混浊度不大于5度，酸碱度PH值在6.5—8.5范围内；7．三相电源电压波动不大于±5%；三、技术参数四、结构简述1．本设备由炉体、汇流母排、中频电源装置、水冷装置四个部分组成。
2．炉体由炉壳、感应圈、炉衬三个主要部分组成，炉壳用非磁性材料制成、感应线圈由矩形空心紫铜管绕制成螺旋状简体，管内熔炼时通冷却水。
3．中频电源是利用可控硅整流元器件把三相工频变换成单相中频的静止变装置，由整流器逆变器主回路、过流、过压、欠水压保护系统，补偿电容器等组成。
五、结构简述1．本设备的布置可根据使用单位的车间面积工艺流程按照地基图施工安装。
2．炉体的安装，必须先按炉体安装基础图筑好基础，注意左右及前后的平衡。
3．中频电源安装接上三相四线叫源进线应为185平方，零线10平方。
4．水冷系统接好各进水管和回水管接通中频电源，中频电源进水压力调节至1 公斤/厘米，感应器进水压力调节至2.5—3公斤/厘米，检查所有冷却系统水路是否畅通，并排除各连接处、渗水、漏水现象。
六、维修及注意事项1．必须经常检查各导电系统的接触部分是否良好。
2．炉体外壳连接处在操作过程中防止金属接触形成短路环。
3．在熔炼过程中严禁断水，因此除正常水源外还须增设水塔或备用水泵，当炉衬太薄或其它事故发生需要停炉维修或处理事故时亦应保持水流畅通。
