门窗培训教材
铝合金门窗培训资料目录第一章基础知识一．门窗的概念与作用二．门窗的材料及其优缺点三．门窗的分类、构造第二章组成门窗材料一．铝合金型材（一）铝及铝合金简介（二）铝合金型材的生产工艺及设备二．玻璃三．密封胶四．五金配件五．其它辅材第三章铝门窗生产加工一．基地加工厂简介二．生产加工流程第四章铝门窗安装一．门窗安装作业指导书二．…第五章铝合金门窗工程行业术语第六章门窗工程其它产品介绍一．阳台玻璃栏杆、钢栏杆二．护窗栏杆三．玻璃雨蓬四．…第七章铝合金门窗设计一．门窗设计规范二．大样图、节点图的深化设计三．常见错误及注意事项四．…第八章铝合金门窗工程投标一．招标文件阅读（1）招标文件阅读（2）投标疑问二．成本预算（1）材料询价（2）材料用量计算（3）成本表编制三．投标报价四．经验总结五．…第一章基础知识一、门窗的概念与作用门窗即门与窗（英文：Doors & Windows）。
作用一、窗：通风、采光及观景眺望；门：室内、室内外交通联系交通疏散，兼起通风采光的作用。
作用二、门窗按其所处的位置不同分为围护构件或分隔构件，有不同的设计要求要分别具有保温、隔热、隔声、防水、防火等功能，新的要求节能，寒冷地区由门窗缝隙而损失的热量，占全部采暖耗热量的25%左右。
门窗的密闭性的要求，是节能设计中的重要内容。
门和窗是建筑物围护结构系统中重要的组成部分。
作用三、门和窗又是建筑造型的重要组成部分（虚实对比、韵律艺术效果，起着重要的作用）所以它们的形状、尺寸、比例、排列、色彩、造型等对建筑的整体造型都有很大的影响。
二、门窗的材料及其优缺点1.铝合金：优点是挤压成型、装饰效果好，缺点是保温差、耗能高；2.断桥铝：有穿条和注胶两种形式，节能隔热、坚固美观。
3.玻璃：常用于制作室内隔断，无框地弹门等。
4.不锈钢：优点是装饰效果优异、不生锈,缺点是造价较高；5.塑钢：优点是综合性能好,性价比高，缺点是采光面积小；6.钢：标准钢窗料（实腹、空腹），优点是坚固耐久、防火、挡光少、经济，缺点是维护不好易锈蚀、保温性能差；7.木：高档木窗用集成材，优点是加工修理方便、保温性能优，缺点是挡光较多、实木易变形、开裂及受虫蛀；三、门窗的分类、构造1. 按材料分类，大致可以分为以下几类：普通铝合金门窗：门窗的主要结构材料是6063－T5牌号的铝合金（因强度要求，也有选择6063-T6合金牌号和6060-T6合金牌号的铝合金，比如说与我司合作的比利时瑞那斯系统窗用的就是6060-T6合金牌号的铝合金），框体和扇体铝合金材料一般是一整根单体的结构，外加玻璃压线构成安装玻璃的槽口。
铝合金门窗基本常识培训教材
门窗业-常识篇.doc铝合金门窗的规格采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。
包括以铝合金作受力杆件（承受并传递自重和荷载的杆件）基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
铝合金门窗有推拉铝合金门、推拉铝合金窗、平开铝合金门、平开铝合金窗及铝合金地弹簧门五种。
一种门窗分为基本门窗和组合门窗。
基本门窗由框、扇、玻璃、五金配件、密封材料等组成。
组合门窗由两个以上的基本门窗用拼樘料组合成其他形式的窗或连窗门。
按开启方式分为：固定窗、上悬窗、中悬窗、下悬窗、立转窗、平开门窗、滑轮平开窗、滑轮窗、平开下悬门窗、推拉门窗、推拉平开窗、折叠门、地弹簧门。
按性能分为：普通型门窗、隔声型门窗、保温型门窗。
按应用部位分为：门窗、外门窗。
每种门窗按门窗框厚度构造尺寸分为若干系列，例如门框厚度构造尺寸为90mm的推拉铝合金门，则称为90系列推拉铝合金门。
50.60.70.80这些都是型材的宽度，以毫米为单位。
50.60一般是平开窗，73，80，85，90以推拉窗居多铝合金推拉门有70系列和90系列两种，基本门洞高度有2100、2400、2700、3000mm，基本门洞宽度有1500、1800、2100、2700、3000、3300、3600mm。
推拉铝合金窗有55系列、60系列、70系列、90系列、90一I系列。
基本窗洞高度有900、1200、1400、1500、1800、2100mm；基本窗洞宽度有1200、1500、1800、2100、2400、2700、3000mm。
铝合金平开门有50系列、55系列、70系列。
基本门洞高度有2100、2400、2700mm，基本门洞宽度有800、900、1200、1500、1800mm。
平开铝合金窗有40系列、50系列、70系列。
基本窗洞高度有600、900、1200、1400、1500、1800、2100mm；基本窗洞宽度有600、900、1200、1500、1800、2100mm。
铝合金门窗、型材、五金配件培训
▪拼樘：通过另一种型材用钉或其他方式将两樘或多樘门窗连接到一起。 如门连窗、排窗等，这种连接方式统称拼樘。
▪启闭力：指门窗开启关闭时所用的力的大小。
▪搭接量：门窗扇框外悬臂与边框搭接的尺寸。

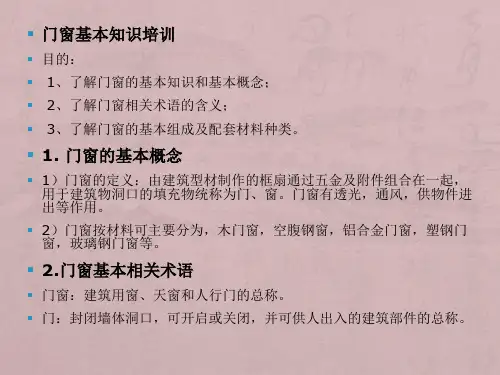

▪ 3.门窗分类：
▪ 门窗可按用途、开启方式、构造等进行分类。
▪ 双扇推拉门：有两个扇滑动启闭的推拉门，可以是对推拉门，也可以 是侧推拉门。
▪ 三扇推拉门：有三个扇滑动启闭滑动，两侧扇在同一滑轨上滑动，也有三个 扇分别于三个滑轨滑动的情况。
▪ 提升推拉门：开启扇需要先垂直向上升起一定高度后再水平移动开启 的推拉门
▪ （1）门
▪ 1）按用途：
▪ 室外门：分割建筑物室内、外空间的门。
▪ 室内门：分割建筑物两个室内空间的门。
▪ 安全门：紧急情况用于疏散人员的门。
▪ 2）按开启方式：平开门、推拉门、提升推拉门、折叠门、旋转门、卷帘门等。
▪ A）平开门：合页装在门侧边，门扇向门框平面旋转开启的门。平开门包括外开 门和内开门。
▪ 主动扇：又称活动扇、先开扇。多扇门或窗中的一扇，在开启时首先开启 的扇叫做主动扇，一般安装执手。
▪ 从动扇：又称待用扇、后开扇。多扇门或窗中的一扇，在开启主动扇后开 启的扇，一般安装天地插线及锁座等。
▪ 外视面：即门窗从室外侧观看，所能看到的面，一般对应在分格图上称为 外视面。
▪ 内视面：即门窗从室内侧观看，所能看到的面，一般对应在分格图上称为 内视面。
▪ C）折叠门：多个合页（铰链）连接的门扇折叠开启的门。
其他还有旋转门、卷帘门等 3）按构造：分为夹板门、镶板门、镶 玻璃门、玻璃门、双层门等。
（2）窗
铝合金门窗基础知识培训资料2019讲解
? 外开扇：即向室外侧开启的扇。相反向内侧开启的扇称为 内开扇。
? 拼樘：通过另一种型材用钉或其他方式将两樘或多樘门窗 连接到一起。如门连窗、排窗等，这种连接方式统称拼樘。
? 启闭力：指门窗开启关闭时所用的力的大小。
? 搭接量：门窗扇框外悬臂与边框搭接的尺寸。
7
铝合金门窗的特点
1、抗风压强度 2、水密性能 3、气密性能 4、保温性能 5、采光性能 6、隔音性能 7、防火性能
平开系列门窗配件
传动杆系列（欧标槽口 /非欧标槽口）
25
平开系列门窗配件
连杆系列（滑撑/风撑）
26
铝合金门窗的型材组成图
推 拉 窗 的 型 材 组 成 图
27
铝合金门窗的型材组成图
平 开 窗 的 型 材 组 成 图
28
工地安装
一、门窗洞口测量及下单尺寸标准： 型材测量机下单尺寸标准：门窗下单尺寸与主要根据门 窗所处的外墙
? 门窗口的水以楼层水平1米线标高，确保窗的下口应该在 一个水平线上。
? 根据外墙宽度、确定门窗在墙厚的安装位置，如外墙厚度 有所偏差，原则上应同一房间窗台板外露尺寸要求一致。29
? 门窗固定片连接要求距离角及中横框、中竖框边距≤150 毫米，间距≤450毫米。
? 安装门窗框要核对泄水孔位置，门窗框的里外、上下方向 以及开启方向。
? 推拉门、窗扇上口与框搭接量为8毫米，下口与框搭接量 为6毫米。
? 平开门、窗扇与框搭接量≥7毫米。 ? 上口安装防脱块，下口螺丝固定的部位，应用玻璃胶密封，
安装挡锁块。 ? 门窗关启、推拉灵活，关闭严密。 ? 执手一般安装在窗扇中间并要求安装牢固，距离地面一般
约为1.5米处，同樘的执手位置高低差≤1毫米。在关闭时 不得碰撞外框。 ? 锁安装正确关启灵活。
铝合金门窗知识(
7、启闭力：
窗50N
门50N
8、撞击性能（门）——门扇下垂≤2mm 9、垂直荷载强度——（平开门、地弹簧门）30KG 扇下重量 ≤2mm
第37页
2.2铝合金门窗设计要点
1、外观质量：
产品表面不应有铝屑、毛刺、油污或其他污迹。连接处不应有外溢的胶黏剂。表 面平整，没有明显的色差、凹凸不平、划伤、擦伤、碰伤等缺陷。
第6 页
1.3断热条
断热条：
宽度
12 ～ 32mm
形状：I型，C型，T型，O型
厚度
材质 PA66GF 25
第7 页
1.4浇注式：
简称聚氨酯硬泡（仿木）
①
{
聚氨基甲酸乙酯.Pu
厚度： 6.86
宽度：10.77
～ ～
9.53
21.01
②
{
→
硬质聚氨酯泡沫塑料.PuF 厚度： 21 宽度： 13
4、保温性能 ：
传热系数K 稳定传热
1.5—5.5
标定热箱法
热箱——冬季室内气候条件 冷箱——冬季室内气候条件
5、隔声性能：
空气声 计权隔声量Rw 20 45 扬声器 白噪声发生器
在两个混响室的公共墙面中部安装试件
第36页
6、采光性能 ：
——玻璃
&
透光率（窗玻璃面积与窗洞面积的比值）
在光源室和接收室的公共墙面安装试件，测试安装试件前后的反射
承载重量
滑槽长度
第15页
置式齿轮传动闭门器
连杆传动锁闭器
第16页
外平开窗用滑撑
第17页
铝合金门窗基础知识培训资料集.pptx
7、防火性能
14、产品的性价比
7
第8页/共26页
铝合金门窗的分类
•
推拉系列
•
平开系列
•
悬窗系列
•
内开内倒系列
•
折叠系列
•
固定窗系列
•
提升推拉系列
8
第9页/共26页
铝合金门窗的分类
推拉系列
平开系列
第10页/共26页
悬窗系列
9
铝合金门窗的分类
折叠系列
内开内倒系 列
固定窗系列
第11页/共26页
提升推拉系列
W ——外开
N ——内开
Z ——注胶（放在首位）/折叠（第二位）
R ——隔热
G ——穿条
20
第21页/共26页
铝合金门窗的表达方法
数字一般的表达意义为： 1、推拉系列 上管——09
上滑——01 边封——03 下方——05 光企——06 中柱——19 盖板——10 压线——20
固上滑——11 下滑——02 上方——04 高下方——15 勾企——07 收口——08 转角柱—— 39/49
GBT8479-2003
铝合金窗
检测铝合金门窗性能的五项标准： 抗风压性、气密性、水密性、保温性、隔音性
19
第20页/共26页
铝合金门窗的表达方法
对于本公司来说，门窗系列的表达方式为：字母+数字的 表达 方式，字母一般的表达意义如下：
H（HM）—— 公司简称
T ——推拉
C ——窗户
M ——门
P ——平开
5
第6页/共26页
铝合金门窗的特点
铝合金门窗与普通木门窗、塑钢门窗相比，具有明显的优点，其主要特点有以 下几点：
铝合金门窗从业人员培训教材
铝合金门窗从业人员培训教材（完整篇）目录第一节：门窗的作用、定义及铝合金门窗执行的标准第二节：公司主要门窗系列、及门窗的主要开启方式第三节：铝合金门窗的主要材料及性能第四节：对铝合金门窗生产加工图的识别第五节：设计门窗分格注意事项、设计重点第六节：下单注意事项第七节：设计方案第一节：门窗的作用、定义及铝合金门窗执行的标准：一、门窗的作用:门窗是建筑外围护结构的开口部位，是抵御风雨尘虫，实现建筑热、声、光环境等物理性能的极其重要的功能性部件，并且具有建筑外立面和室内环境两重装饰效果，直接关系到建筑的使用安全、舒适节能和人民生活水平的提高。
它必须具有采光、通风、防风雨、保温（词条“保温”由行业大百科提供）、隔热、隔声、防尘（词条“防尘”由行业大百科提供）、防虫、防火、防盗等多种使用功能，才能为人们提供安全舒适的室内居住环境，同时作为建筑外墙和室内装饰的一部分，其结构形式、材料质感、表面色彩等外观效果，对建筑物内外的美观协调起着十分重要的功能和装饰作用。
二、铝合金门窗的相关的定义：隔热材料：用以连接铝合金型材（词条“铝合金型材”由行业大百科提供）的低热导率的非金属材料（词条“金属材料”由行业大百科提供）隔热条的导热系数(W/m2·k)：0.3铝合金的导热（词条“导热”由行业大百科提供）系数(W/m2·k)：207隔热条和铝合金型材使用年限为20年隔热型材分为穿条式和浇注式穿条式：通过开齿、穿条、滚压工序，将条型隔热材料穿入铝合金型材穿条槽内，并使之被铝合金型材牢固咬合的复合方式浇注式：把液态隔热材料注入铝合金型材浇注槽内并固化，切除铝合型材浇注槽内的临时连接桥使之断开金属连接，通过隔热材料将铝合金型材断开的二部分结合在一起的复合方式隔热型材：以隔热材料连接铝合金型材而制成的具有隔热功能的复合型材铝合金窗：由铝合金建筑型材制做框、扇结构的窗铝合金门：由铝合金建筑型材制做框、扇结构的门外窗：有一个面朝向室外的窗外门：有一个面朝向室外的门平开门：合页(铰链)装于门侧面、向内或向外开启的门推拉门：单扇、双扇或多扇向左右推拉的门平开窗：合页(铰链)装于窗侧面、向内或向外开启的门滑轴平开窗：窗上下装有折叠合页(铰链)沿框边向内或向外开启的窗上下推拉窗：窗扇沿垂直方向上下推拉的窗左右推拉窗：窗扇沿水平方向垂直左右推拉的窗上悬窗：合页(铰链)装于窗上侧，向内或向外开启的窗下悬窗：合页(铰链)装于窗下侧，向内或向外开启的窗落地窗：通至地面的长窗，开启扇可作门用百叶窗（词条“百叶窗”由行业大百科提供）：用多片百叶片组成的窗带形窗：多扇连续水平方向组合的窗三、铝合金门窗执行的标准：《铝合金窗》---------GB/T8479—2003《铝合金门》---------GB/T8478—2003《住宅建筑门窗应用技术规范》-----DBJ01—79—2004《建筑外窗抗风压性能分级及检测方法》GB/T7106-2002《建筑外窗气密性能分级及检测方法》GB/T7107-2002《建筑外窗水密性能分级及检测方法》GB/T7108-2002《建筑外窗采光性能分级及检测方法》GB/T11976-2002《建筑外窗空气隔声性能分级及检测方法》GB/T8485-2002《建筑外窗保温性能分级及检测方法》GB/T8484-2002《铝合金建筑型材第1部分基材》GB/T5237.1-2004《铝合金建筑型材第2部分阳极氧化、着色型材》GB/T5237.2-2004 《铝合金建筑型材第3部分电泳涂漆型材》GB/T5237.3-2004《铝合金建筑型材第4部分粉末喷涂（词条“粉末喷涂”由行业大百科提供）型材》GB/T5237.4-2004《铝合金建筑型材第5部分氟碳漆喷涂型材》GB/T5237.5-2004《铝合金建筑型材第6部分隔热型材》GB/T5237.6-2004《建筑玻璃应用技术规程》JGJ113-2003《浮法玻璃（词条“浮法玻璃”由行业大百科提供）》GB 11614-1999《钢化玻璃》GB/T9963-1999《夹层玻璃》GB 9962-1999《中空玻璃》GB/T11944-2002《镀膜玻璃第一部分阳光控制镀膜玻璃》GB/T18915.1-2002《镀膜玻璃第二部分低辐射镀膜玻璃》GB/T18915.2-2002硅酮建筑密封胶》GB/T14683-2003《铝合金门插销》QB/T3885(GB 9297)-1999《平开铝合金窗执手》QB/T3886(GB 9298)-1999《平开铝合金撑挡（词条“撑挡”由行业大百科提供）》QB/T3887(GB 9299)-1999《铝合金窗不锈钢滑撑（词条“滑撑”由行业大百科提供）》QB/T3888(GB 9300)-1999 《铝合金门窗拉手》QB/T3889(GB 9301)-1999《铝合金门窗锁》QB/T3890(GB 9302)-1999《铝合金门门锁》QB/T3891(GB 9303)-1999《推拉铝合金门窗用滑轮》QB/T3892(GB 9304)-1999《十字槽盘头自攻螺钉》GB 845-85《十字槽沉头自攻螺钉》GB 846-85《建筑装饰（词条“建筑装饰”由行业大百科提供）装修工程质量验收规范》GB 50210-2001 第二节：门窗系列、及门窗的主要开启方式一、型材系列1：50系列：主要用于平开门、窗2：55系列：主要用于平开门、窗3：60系列：主要用于平开门、窗4：76系列：主要用于推拉窗5：76系列：主要用于推拉门6：95系列：主要用于推拉门二、门窗的开启方式主要有：内平开窗、平开下悬窗、上悬窗、外平开窗、下悬窗、推拉窗、中悬窗（词条“中悬窗”由行业大百科提供）、内平开门、外平开门、推拉门、提升推拉门、折叠门、平行推拉上悬门。
