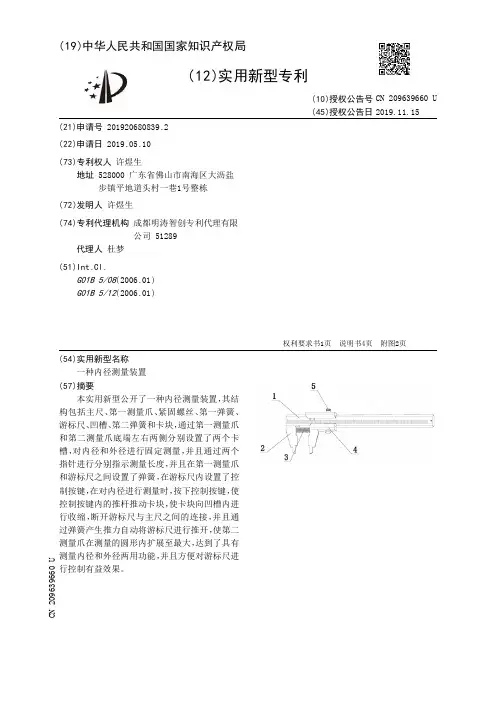

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920680839.2(22)申请日 2019.05.10(73)专利权人 许煜生地址 528000 广东省佛山市南海区大沥盐步镇平地道头村一巷1号整栋(72)发明人 许煜生 (74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 杜梦(51)Int.Cl.G01B 5/08(2006.01)G01B 5/12(2006.01)(54)实用新型名称一种内径测量装置(57)摘要本实用新型公开了一种内径测量装置，其结构包括主尺、第一测量爪、紧固螺丝、第一弹簧、游标尺、凹槽、第二弹簧和卡块，通过第一测量爪和第二测量爪底端左右两侧分别设置了两个卡槽，对内径和外径进行固定测量，并且通过两个指针进行分别指示测量长度，并且在第一测量爪和游标尺之间设置了弹簧，在游标尺内设置了控制按键，在对内径进行测量时，按下控制按键，使控制按键内的推杆推动卡块，使卡块向凹槽内进行收缩，断开游标尺与主尺之间的连接，并且通过弹簧产生推力自动将游标尺进行推开，使第二测量爪在测量的圆形内扩展至最大，达到了具有测量内径和外径两用功能，并且方便对游标尺进行控制有益效果。
权利要求书1页 说明书4页 附图2页CN 209639660 U 2019.11.15C N 209639660U权 利 要 求 书1/1页CN 209639660 U1.一种内径测量装置，包括主尺(1)、第一测量爪(2)和紧固螺丝(5)，其特征在于：还包括第一弹簧(3)、游标尺(4)、凹槽(6)、第二弹簧(7)和卡块(8)，所述主尺(1)底端左侧与第一测量爪(2)顶端进行焊接，所述第一测量爪(2)右侧与第一弹簧(3)，所述第一弹簧(3)右侧与游标尺(4)，所述游标尺(4)内侧前端与主尺(1)进行插接，所述游标尺(4)顶端中部距离右侧边缘一厘米处与紧固螺丝(5)进行螺纹连接，所述主尺(1)底端内侧距离左端边缘三厘米设置有凹槽(6)，所述凹槽(6)内侧与第二弹簧(7)进行嵌入配合，所述凹槽(6)内侧底端与卡块(8)进行嵌入配合，所述游标尺(4)由支板(41)、上夹板(42)、指针(43)、下夹板(44)、控制按键(45)和第二测量爪(46)组成，所述支板(41)前端顶部通过螺栓与上夹板(42)进行锁紧固定，所述上夹板(42)底端左侧通过焊锡与指针(43)进行焊接，所述支板(41)前端面底部与下夹板(44)进行螺栓连接，所述下夹板(44)底端距离右侧边缘理一厘米处与控制按键(45)进行插接，所述下夹板(44)底端左侧与第二测量爪(46)进行焊接，所述下夹板(44)左端与第一弹簧(3)进行焊接，所述上夹板(42)和下夹板(44)内侧均与主尺(1)进行插接，所述控制按键(45)由外壳(451)、内壳(452)、第三弹簧(453)、连杆(454)和推块(455)组成，所述外壳(451)内部顶端与内壳(452)进行插接，所述外壳(451)内侧顶端左右两侧均与第三弹簧(453)进行焊接，所述外壳(451)内侧顶端中部与连杆(454)进行螺栓连接，所述连杆(454)顶端中部与推块(455)进行焊接，所述内壳(452)和第三弹簧(453)顶端均与下夹板(44)底端进行焊接。
一种电机定子转子片检验装置[实用新型专利]
![一种电机定子转子片检验装置[实用新型专利]](https://img.taocdn.com/s3/m/8bc8e2aabe1e650e53ea99b0.png)
专利名称：一种电机定子转子片检验装置专利类型：实用新型专利
发明人：华胜杰,张建平
申请号：CN201822212733.8
申请日：20181226
公开号：CN209582680U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电机定子转子片检验装置，旨在提供一种更方便的电机定子转子片检验装置，其技术方案要点是一种电机定子转子片检验装置，包括装置本体，装置本体包括底座，底座上设有用于对电机定子转子片的运输件，运输件包括联动杆，联动杆与底座垂直连接，底座上靠近运输件的位置设有连接台，连接台与底座垂直连接，连接台上设有用于对电机定子转子片检验的检验台，检验台和连接台垂直连接，底座靠近检验台的位置设有用于带动电机定子转子片移动的移动件，移动件包括用于放置电机定子转子片的放置板，该装置能在电机内定子转子片在生产的过程中同时进行实时监测，提高操作人员的生产效率，方便用户的使用。
申请人：无锡新瑞驰科技有限公司
地址：214000 江苏省无锡市新区旺庄工业配套二期B-15-1号地块
国籍：CN
代理机构：无锡万里知识产权代理事务所(特殊普通合伙)
代理人：王传林
更多信息请下载全文后查看。
一种用于电机定子拆散件快速检测的工装[实用新型专利]
![一种用于电机定子拆散件快速检测的工装[实用新型专利]](https://img.taocdn.com/s3/m/3a2629c8af45b307e9719732.png)
专利名称：一种用于电机定子拆散件快速检测的工装专利类型：实用新型专利
发明人：雷奶华,汤绍钊,叶德住
申请号：CN201520111130.2
申请日：20150216
公开号：CN204376653U
公开日：
20150603
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于电机定子拆散件快速检测的工装，包括电机支座，电机支座的左侧和右侧分别设有左固定机构和右固定机构，左固定机构包括左支架，左支架设于电机支座的左侧，左支架的底部连接有左底座；左支架的顶部中间设有一下半圆孔；左支架的顶部通过螺钉连接有左上固定板；左上固定板的底部中间设有上半圆孔；当左上固定板连接于左支架的顶部时，下半圆孔与上半圆孔形成一圆孔，圆孔内设有左轴承；右固定机构包括右支架，右支架设于电机支座的右侧；右支架的底部设有右底座，右支架上通过右螺钉连接有右上固定板；右上固定板上设有右圆孔；右圆孔内设有右轴承；本实用新型结构简单，方便拆装电机定子和转子，检测快。
申请人：中华人民共和国宁德出入境检验检疫局
地址：352100 福建省宁德市蕉城区蕉城南路78号
国籍：CN
更多信息请下载全文后查看。
【CN209672988U】用于皮带轮中径尺寸检测的工装【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920677990.0(22)申请日 2019.05.13(73)专利权人 山东阿诺达汽车零件制造有限公司地址 253000 山东省德州市宁津县经济开发区长江大街(72)发明人 陈超 (74)专利代理机构 北京劲创知识产权代理事务所(普通合伙) 11589代理人 王志敏(51)Int.Cl.G01B 5/00(2006.01)G01B 5/02(2006.01)(54)实用新型名称用于皮带轮中径尺寸检测的工装(57)摘要本实用新型涉及一种用于皮带轮中径尺寸检测的工装，包括百分表、量针和工装本体，所述工装本体包括立柱及与所述立柱连接的上座体和下座体；所述上座体位于立柱顶端，上座体上固定有所述百分表，且百分表的测头端位于上座体下部并朝下设置；所述下座体位于立柱底端，下座体上部设有所述量针，量针位于所述百分表的测头正下方；本实用新型结构设计合理，可以高效快捷的对零部件关键尺寸进行检测，可以准确的读出数值，并且可以连续对圆周范围内的多个点进行测量，不仅可以对产品尺寸进行实时监控，还可以节省时间，提高检测效率。
权利要求书1页 说明书2页 附图2页CN 209672988 U 2019.11.22C N 209672988U权 利 要 求 书1/1页CN 209672988 U1.一种用于皮带轮中径尺寸检测的工装，包括百分表、量针和工装本体，其特征在于：所述工装本体包括立柱及与所述立柱连接的上座体和下座体；所述上座体位于立柱顶端，上座体上固定有所述百分表，且百分表的测头端位于上座体下部并朝下设置；所述下座体位于立柱底端，下座体上部设有所述量针，量针位于所述百分表的测头正下方。
2.根据权利要求1所述的用于皮带轮中径尺寸检测的工装，其特征在于：所述上座体与所述立柱之间滑动连接，且上座体上设有一用于固定所述上座体和立柱的紧固螺钉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920540252.1
(22)申请日 2019.04.19
(73)专利权人 广州市耐诺电器有限公司
地址 510425 广东省广州市白云湖街夏茅
村十五社工区1号盛旺工业园内A栋5
楼
(72)发明人 邹锦唐 朱世豪
(74)专利代理机构 北京联瑞联丰知识产权代理
事务所(普通合伙) 11411
代理人 张学府
(51)Int.Cl.
G01B 11/12(2006.01)
F26B 21/00(2006.01)
B08B 5/02(2006.01)
(54)实用新型名称
一种电机定子内径检测工装
(57)摘要
本实用新型公开了一种电机定子内径检测
工装，包括工作台，所述工作台的上端面中部偏
左侧设有立柱，所述立柱的上端连接安装板的下
端面左侧，所述安装板的右侧上端设有步进电
机，所述步进电机的输出轴通过联轴器连接贯穿
安装板的转轴的上端，所述转轴的下端设有四爪
卡盘，所述工作台的上端面中部偏右侧设有电动
伸缩杆一，所述电动伸缩杆一的上端设有测距结
构，所述工作台的中部设有风干结构，本实用新
型具备相应的风干结构，可以将电机定子上的碎
屑和水分清除避免碎屑和水分影响检测精度，保
证检测结果的准确性，具备相应的自动测距结
构，避免人工检测所存在的误差，从而保证电机
定子内径检测结果的精确性。
权利要求书1页 说明书3页 附图2页CN 209689568 U 2019.11.26
C N 209689568
U
权 利 要 求 书1/1页CN 209689568 U
1.一种电机定子内径检测工装，包括工作台（1），其特征在于：所述工作台（1）的上端面中部偏左侧设有立柱（19），所述立柱（19）的上端连接安装板（20）的下端面左侧，所述安装板（20）的右侧上端设有步进电机（11），所述步进电机（11）的输出轴通过联轴器（10）连接贯穿安装板（20）的转轴（21）的上端，所述转轴（21）的下端设有四爪卡盘（23），所述工作台（1）的上端面中部偏右侧设有电动伸缩杆一（6），所述电动伸缩杆一（6）的上端设有测距结构，所述工作台（1）的中部设有风干结构（15），所述工作台（1）的下端面四角位置均设有支撑结构（3），所述工作台（1）的上端面设有开源单片机（2）和显示器（14），所述开源单片机（2）的输入端电连接外在电源的输出端，所述开源单片机（2）的输出端电连接步进电机（11）和显示器（14）的输入端。
2.根据权利要求1所述的一种电机定子内径检测工装，其特征在于：所述步进电机（11）固定在步进电机（11）左侧的固定板（12），所述固定板（12）的下端连接安装板（20）的上端面。
3.根据权利要求1所述的一种电机定子内径检测工装，其特征在于：所述安装板（20）上设有和转轴（21）配合安装的轴承（22），所述轴承（22）为密封轴承。
4.根据权利要求1所述的一种电机定子内径检测工装，其特征在于：所述测距结构包括U形座（8），所述U形座（8）的中部设有安装座（7），所述安装座（7）固定在电动伸缩杆一（6）的上端，所述U形座（8）的左端内侧设有两个电动伸缩杆二（9），一个电动伸缩杆二（9）连接U形座（8）的前横板的后端面，另一个电动伸缩杆二（9）连接U形座（8）的后横板的前端面，前端的电动伸缩杆二（9）的后侧和后端的电动伸缩杆二（9）的前端均设有弧形顶块（25），所述弧形顶块（25）的外侧面均设有压力感应器（13），所述压力感应器（13）位于电动伸缩杆一（6）的上方，其中一个弧形顶块（25）的内侧面设有红外线检测仪（24），所述压力感应器（13）和红外线检测仪（24）的输出端电连接开源单片机（2）的输入端，所述开源单片机（2）的输出端电连接电动伸缩杆一（6）和电动伸缩杆二（9）的输入端。
5.根据权利要求1所述的一种电机定子内径检测工装，其特征在于：两个弧形顶块（25）对称分布，两个弧形顶块（25）的中心轴线和四爪卡盘（23）的中心轴线重合。
6.根据权利要求1所述的一种电机定子内径检测工装，其特征在于：所述风干结构（15）包括进风道（18），所述进风道（18）的下端中部设有横板（17），所述横板（17）的上端设有电风扇（16），所述电风扇（16）的输入端电连接开源单片机（2）的输出端。
7.根据权利要求1所述的一种电机定子内径检测工装，其特征在于：所述支撑结构（3）包括支柱（4），所述支柱（4）的上端连接工作台（1）的下端面，所述工作台（1）的下端设有减震橡胶垫（5）。
2。
