现代交换技术实验一
现代交换原理实验报告
实验一:CC08交换设备硬件系统介绍一、实验目的:通过现场实物讲解,让学生了解CC08交换机的构造以及程控交换机单元所具备的最基本的功能。
二、实验器材:CC08交换设备三、实验内容:讲诉CC08交换设备总体结构、模块化结构、机架结构、单板功能、交换设备内外线连接情况。
CC08数字程控交换系统采用分级分布式体系结构,是大容量的综合网络交换系统,易于平滑升级到下一代网络。
作为大容量交换中心和综合业务平台,CC08数字程控交换系统提供了丰富的业务和功能,包括智能增值业务解决方案、集团用户业务解决方案、Internet 接入解决方案等,满足了新时期网络建设的需要。
此外,它顺应发展,持续优化现阶段PSTN 网,提供双向长/市话疏忙、异地手机寻址、2Mbit/s高速信令链路、多信令点编码、交换机方式移机不改号业务、分步割接不改号、固网预付费、长途平等接入、窄带出宽带、全通达、行业化业务解决方案等新的业务,并可接入分组用户,支持IP Centrex功能,能在网络的各个层面上提供建设及优化的全方位解决方案,为运营商营造了新的利润空间。
CC08 数字程控交换系统的特点:高集成度、灵活齐全的业务提供能力 、开放的接口、软件的平台化和开放性、高可靠性、易维护性。
四、实验小结:1、画出本实验机房交换设备总体结构示意图并说明实际硬件配置情况。
一、总体结构——模块局示意图如下图所示:FAM/CM:Administration Module/Communicationg Module 管理/通讯模块SM:Switch Module 交换模块HDLC:High-speed Data Link Control高速数据链路控制LAN:Local Area Network 局域网BAM:Back Administration Module 后管理模块WS:Work station 工作站总体结构——独立局SMBAM ws ws1#二、硬件结构三、模块化的主机系统四、SM的机架结构SM中机框类型有:主控框、用户框、中继框、RSA框;其中单模块局还需有BAM框和时钟框。
现代交换技术实验
实验三用户话路PCM编译码及呼叫处理过程实验一、实验目的1.掌握PCM编译码器在程控交换机中的作用;2.观测TP3057各测量点的工作波形。
3.熟悉一次正常呼叫的传送信号流程;4.了解信号在交换过程中的传输特性。
二、实验器材1.现代交换技术(含软交换)实验箱(RZ8683A)2.“时分MT8980”交换和“空分MT8816”交换模块3.小电话(两部)4.双踪示波器三、实验原理1.PCM编译码器通信系统电话用户电路的模拟信号与数字信号的变换是通过PCM编译码器完成的。
PCM (脉冲编码调制)就是把一个时间连续、取值连续的模拟信号变换成时间离散、取值离散的数字信号后在信道中传输。
脉冲编码调制是对模拟信号进行抽样,量化和编码。
本实验中采用TP3057集成电路完成PCM编码和译码功能。
在PCM脉冲编码调制中,话音信号先经防混叠低通滤波器,然后进行脉冲抽样,变成8KHz重复频率的抽样信号(即离散的脉冲调幅PAM信号),然后将幅度连续的PAM信号用类似“四舍五入”办法量化为有限个幅度取值的信号,再经编码后转换成二进制码。
对于电话。
CCITT规定抽样率为8KHz,每抽样值编8位码,即共有28=256个量化值,因而每话路PCM编码后的标准数码率是64kb/s。
此芯片的压缩特性是A律十三折线非均匀量化编码,常应用于PCM 30/32路系统中。
一般以2.048Mbit/s的速率来传送信息(可容纳32路PCM编码)。
它的发送时序与接收时序直接受U01产生的脉冲信号FSX和FSR 控制。
单路PCM编码数据是在某一个确定的时序中被发送出去,而在其它时序编码器是没有输出的。
同样在一个PCM 帧里,单路PCM译码能在某一个确定的时序里,接收8位PCM 码。
由于四路数字电话用户的PCM编译码电路的原理图都是一样的,因此只对电话A进行说明,其它各路电路和测试点对应相同。
电话A用户端的PCM编译码的组成方框图如图1所示。
电话语音信号,经过二/四线转换后分为发送和接收部分。
现代交换技术实验指导书
电信交换技术实验指导书编写李传森南京工程学院目录H20-20 数字程控交换机技术性能及使用方法实验一H20-20数字程控交换机维护操作实验二H20-20数字程控交换机功能设置实验三H20-20数字程控交换机路由方式设置实验四常用软交换设备及接口认识实验五软交换设备基本配置实验六简单V oIP 通讯系统的配置和使用H20-20 数字程控交换机技术性能及使用方法一、概述美国Harris20-20系列是具有综合组网功能的程控交换机,该机可以对话音和数据进行综合处理。
该机主处理机采用Intel80286 16位微处理机,时钟精度高、处理能力强、内存容量大,内存容量可达8兆字节。
该机还设有2OMB或4OMB的硬磁盘驱动器和一个640kB软盘驱动器作后援,再启动时间短(约4分钟)。
该机采用多路总线集中控制方式,公共控制可采用冗余配置方式工作,两套公共设备之间由一个128kB或256kB的双端静态随机存取存储器单元进行数据交换,以保证当主用公共设备出现故障时,系统能自动切换到备用公共设备上,而不致丢失实时数据,因此,具有高度的可靠性和安全性。
Harris20-20 数字交换机是一种话音、数据和图像综合交换和传输系统,既可作用户交换机与模拟网和数字网连接,又可作为组网交换机,组成专用网作分局、支局、端局、汇接局及长途局使用,还可以用于末来的ISDN综合业务数字网。
系统配置如图1所示。
光纤打印机图1 H20-20 系统配置图二、系统结构Harris20-20系统的控制方式采用多处理机集中控制,并且具有冗余控制功能。
它的交换网络采用无阻塞的T型接线器的时分交换网络。
系统采用多总线的模块化软、硬件结构设计,电话接口单元与控制系统和交换网络之间均采用标准的内部PCM基群总线连接。
系统的各种电路单元的接口板可根据需要进行配置。
1、硬件结构Harris20-20 数字程控交换机的硬件结构由公共设备、电话接口设备、外围设备和辅助设备四部分组成。
现代交换技术实验报告(全)
基础实验一时间表调度实验1.实验容:实验目的:实验原理与设计:实验主要数据结构:实验效果检验一.实验目的:驱动交换网络实验用来考查学生对时间表调度原理的掌握情况。
二.实验原理与设计:在程控数字交换的体系结构中,周期级程序(例如摘挂机检测程序、脉冲识别程序、位间隔识别程序)是由时间表调度实现的。
所谓时间表调度,是指每经过交换系统的最短有效时间(这通常是指各周期性程序周期的最大公约数),都会检查调度表的调度要求,如果某个程序在这时需要执行,则调度程序开始执行它。
在我们设计的时间表调度实验中,这个调度表的调度是静态的。
所谓静态,是指我们的调度表是在系统初始化的时候就建立起来的,在系统运行的情况下不再改动。
实验要求的就是这个调度表的初始化。
这个调度表如下:我们这个交换系统提供了三个周期性调度程度(摘挂机检测程序、脉冲识别程序和位间隔识别程序),它们的调用周期分别为200ms、10ms和100ms,所以我们系统的最小调度时间为10ms。
如图所示,每隔10ms,我们就会检查这个表的一行,如果该行上某一列为1,我们就执列所对应的任务,如果为0,就什么都不做。
每当执行到这个表的最后一行,调度任务会返回第一行循环执行。
而你所要做的就是按照你的理解来填写这个调度表。
三.实验主要数据结构:函数功能:完成调度表的初始化;函数原型:initSchTable(int ScheduleTable[SchTabLen][SchTabWdh]);其中SchTalLen和SchTabWdh为在bconstant.h中的宏定义:#define SchTabLen 20 //代表这个调度表为20行(相邻行之间的时间间隔为10ms);#define SchTabWdh 3 //代表三个周期性调度任务——0:摘挂机检测任务;1:脉冲检测任务;2:位间隔检测任务;四.实验效果检验:当调度表初始化正确时,能够进行正常的通话;如果初始化不正确,可能会造成周期性程序的不正常调用,例如位间隔调度的延迟会造成识别位间隔的延误甚至丢失。
交换原理实验一 6
《现代交换原理》课程实验报告(一)

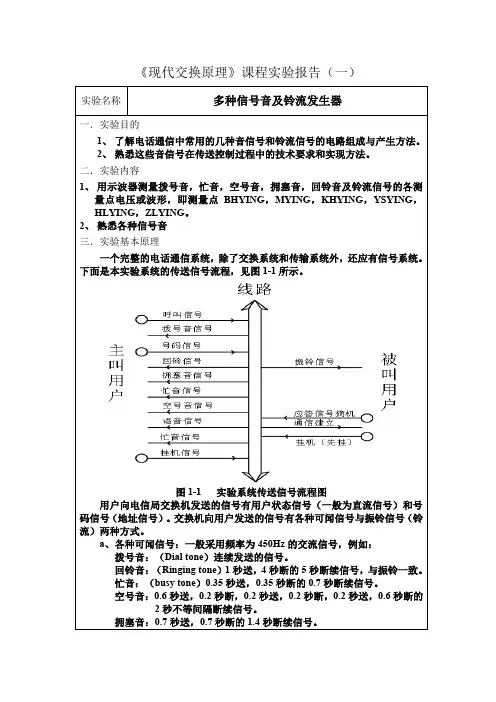

图1-1 实验系统传送信号流程图
用户向电信局交换机发送的信号有用户状态信号(一般为直流信号)和号码信号(地址信号)。
交换机向用户发送的信号有各种可闻信号与振铃信号(铃流)两种方式。
a、各种可闻信号:一般采用频率为450Hz的交流信号,例如:
2、HLYING:回铃音输出,频率为400Hz~450Hz之间,断续周期为1秒通,4秒断,电压是1V/格,时间是2ms/格,峰峰值是1.6V,周期是2.8ms
3、MYING:忙音输出,大约0.35秒断,0.35秒续的400Hz~450Hz的信号,电压是1V/格,时间是5ms/格,峰峰值是1.9V,周期是2.4ms
5、KHYING:空号音输出,用4个0.1秒续,0.1秒断以后,再0.4秒续,0.4秒断,周期为1.6秒的450Hz信号。
电压是1V/格,时间是5ms/格)峰峰值是1.8V,周期是1.9ms
6、ZLYING:25HZ方波输出,幅度为75V±15V的交流电压,以1秒送,4。
现代交换技术第一次实验
实验一电话用户信令的产生于观测一.实验目的1.了解交换系统的组成与结构,为以后的实验打基础。
2.全面了解用户线接口电路功能(BORST)的作用及其实现方法。
3.通过对用户模块电路PBL 387 10电路的学习与实验,进一步加深对BORST 功能的理解。
4.了解常用的几种信令信号音和铃流发生器的电路组成和工作过程。
5.熟悉这些信号音和铃流信号的技术要求及测量方法。
二.实验原理(一)基础原理介绍用户电路也可称为用户线接口电路(Subscriber Line Interface Circuit —SLIC)。
任何交换机都具有用户线接口电路。
根据用户电话机的不同类型,用户线接口电路(SLIC)分为模拟用户接口电路和数字用户接口电路两种。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击,过去都是采用晶体管、变压器(或混合线圈)、继电器等分立元件构成。
在实际中,基于实现和应用上的考虑,通常将BORSHCT功能中过压保护由外接元器件完成,编解码器部分另单成一体,集成为编解码器(CODEC),其余功能由集成模拟SLIC完成。
在程控交换机中,向用户馈电,向用户振铃等功能都是在绳路中实现的,馈电电压一般是-60V,用户的馈电电流一般是20mA~30mA,铃流是25Hz,90V左右,而在程控交换机中,由于交换网络处理的是数字信息,无法向用户馈电、振铃等,所以向用户馈电、振铃等任务就由用户线接口电路来承担完成,再加上其它一些要求,程控交换机中的用户线接口电路一般要具有馈电(B),振铃(R)、监视(S)、编译码(C)、混合(H)、测试(T)、过压保护(O)等七项基本功能。
图1为模拟用户线接口功能框图。
模拟用户线接口电路的功能可以归纳为BORSCHT七种功能,具体含义是:(1)馈电(B-Battery feeling)向用户话机送直流电流。
通常要求馈电电压为-48伏或-24伏,环路电流不小于18m A.(2)过压保护(O—Overvoltage protection)防止过压过流冲击和损坏电路、设备。
现代交换原理实验资料报告材料(钟联坪)
课程名称:现代交换原理实验学院信息工程学院专业班级通信工程6班学号 3113003072 姓名钟联坪2015 年11 月30 日实验一:交换系统组成与结构一.实验目的:全面了解交换系统组成与结构及实验操作方法二.实验要求:1.从总体上初步熟悉两部单机用空分交换方式进行通话。
2.初步建立程控交换实验系统及交换,中继通信的概念。
三:实验仪器设备和材料清单:程控交换实验箱,双踪示波器。
四:实验方法与步骤:1.打开交流电源开关,电源输出电路加电,电源发光指示二极管亮。
2.按一下薄膜输入开关“复位”键,进行显示菜单状态。
3.熟悉菜单主要工作状态,分“人工交换”,“空分交换”,“数字时分交换”三种工作方式。
4.以“”方式为例,对“”与“”正常呼叫,熟悉信令程控交换与语音信号通信交换全过程。
5.呼叫时,甲方一路设置为48,乙方一路设置为68,甲方二路设置为49,乙方二路设置为69.五:实验报告要求:总结交换系统基本工作原理。
程控交换机实质上是采用计算机进行“存储程序控制”的交换机,它将各种控制功能与方法编成程序,存入存储器,利用对外部状态的扫描数据和存储程序来控制,管理整个交换系统的工作。
六:思考题:程控交换系统由哪些部分组成?1)数字交换网络。
2)接口。
3)信令设备。
4)控制系统。
实验二:用户接口模块实验一:实验目的:1.全面了解用户线接口电路功能(BORST)的作用及其实现方法。
2.通过对用户模块电路PBL 387 10电路的学习与实验,进一步加深对BORST功能的理解。
二:实验要求:1.了解用户模块PBL 387 10的主要性能与特点。
2.熟悉用PBL 387 10组成的用户线接口电路。
三:实验仪器设备和材料清单:程控交换实验箱,双综示波器。
四:实验方法与步骤:用示波器分别观测TP301,TP302,TP303在摘挂机时的工作电平,给出在各种状态下的工作波形。
五:实验报告要求:1.总结基本工作原理2.给出在各种工作状态下的TP301,TP302,TP303信号波形图,标注关键数据。
五邑大学现代交换技术实验报告
实验一 信号音及铃流发生实验一、实验目的1、 了解电话通信中常用的几种音信号和铃流信号的电路组成与产生方法。
2、 熟悉这些音信号在传送控制过程中的技术要求和实现方法。
二、实验仪器仪表1、程控交换系统实验箱一台2、电话机一台3、示波器一台4、万用表一台三、系统电路组成及原理1、 交换网络系统主要完成信号音和话音信号的交换功能,由空分交换网络和时分交换网络组成,由CPU 中央处理器控制电路控制。
用户模块2用户模块1用户模块4用户模块3交换网络模拟中继模块局方中继续模块数字中继续模块中央处理器显示电路键盘输入电路信号音及DTMF电路直流电源电路图2 实验系统原理、结构图(一) 控制电路图4 实验系统传送信号流程图图5 450Hz拨号音电路原理图表1 回铃音断续时间CCITT可接受(秒)CCITT建议(秒)续断周期0.67~2.53.0~6.03.67~8.50.67~1.53.0~5.03.67~6.5表2 忙音信号的断续周期CCITT可接受(秒)CCITT建议(秒)续0.1~0.66 0.12~0.66断0.12~0.8 0.12~0.66周期0.3~1.1 0.3~1.1比率0.17~1.5(1.0最佳)图6 25Hz铃流电路原理图四、实验内容1、用示波器测量拨号音,忙音,空号音,拥塞音,回铃音及铃流信号的各测量点电压或波形,即测量点BHYING,MYING,KHYING,YSYING,HLYING,ZLYING。
2、熟悉各种信号音五、实验步骤1、使实验箱上电且正常工作;2、用户1、用户3接上电话单机,用户1呼叫用户3,在呼叫过程中观察信号的波形。
(1) 用户1摘机后听到拨号音,拨号音的波形为连续的450Hz的正弦波信号。
(2) 用户1拨完被叫电话号码后听到回铃音时,用双踪示波器观察回铃音的波形。
可观察到回铃音波形为1秒通,4秒断的断续信号。
(3) 用户3振铃时,用双踪示波器观察ZLYING的波形,即当用户3振铃时,ZLYING为方波;不振铃时,ZLYING无波形。
现代交换技术-试验报告
实验一:数字程控交换系统的组成及数据配置一、实验目的和要求通过对本实验系统的初步使用,对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。
理解数字程控交换系统的核心——交换网络的工作原理和工作过程,观察从用户摘机到链路拆除整个局内呼叫过程中数字程控交换系统硬件和软件的基本动作。
二、实验原理一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。
其中接口子系统的作用是将来自不同终端(如电话机,计算机等)或其他交换系统的各种传输信号转换成统一的数字程控交换系统内部的工作信号,并按信号的性质分别将信令传送给控制系统,将消息传送给交换网络。
交换网络的任务是实现输入输出线上的信号的传递或接续。
控制系统则负责处理信令,按信令的要求控制交换网络完成接续,通过接口发送必要的信令,协调整个数字程控交换系统的工作以及配合协调整个电信网的运行等等。
各个模块之间的关系如图1-1所示:图1-1 数字程控交换实验系统各模块关系三、仪器设备1.数字程控交换实验系统2.PC机两台3.电话机两台四、操作方法与实验步骤实验步骤:实验者可根据以上的系统配置数据,确定要拨叫的局内分机号码。
然后根据分机号码打电话,具体步骤如下:(1)首先由实验者摘机,此时可以观察到接在用户线两端的发光二极管变亮,表示该话机已从挂机状态转为摘机状态,然后实验者可以听到拨号音,为连续的450Hz的单频声音。
(2)用户开始拨号,此时拨号音停止,用户所拨的号码在数码管上显示出来,如果所拨的号码为系统允许的合法号码,实验者将听到被叫电话发出振铃声,振铃信号为25Hz,通断比为1秒通、4秒断的低频振荡信号,同时系统将向主叫用户送回铃音,回铃音是频率为450Hz,通断比为1秒通、4秒断的单频信号音。
(3)被叫摘机,被叫的振铃声和主叫的回铃音都将停止,同时这两路电话可以开始进行正常通话。
(4)当某一方挂机后,通话完毕,此时系统将拆除这两路的连接,并向未挂机的一方送出忙音。
现代交换技术实验报告1
现代交换技术实验报告专业班级电子信息1004学生姓名杨力指导教师陈科文完成日期2014年06月18日电子信息工程系信息科学与工程学院目录《现代交换技术实验》实验报告一 (3)一、实验过程原始记录(数据、图表等) (3)二、实验思考题解答 (5)《现代交换技术实验》实验报告二 (7)一、实验过程原始记录(数据、图表等) (7)二、实验结果及分析 (20)三、实验思考题解答 (21)《现代交换技术实验》实验报告三 (23)一、实验过程原始记录(数据、图表等) (23)二、实验结果及分析 (31)三、实验思考题解答 (32)《现代交换技术实验》实验报告二实验室名称:现代通信网络实验室实验日期:2013年06月05日学院(系)信息科学与工程学院专业、班级电子信息工程1101姓名杨力成绩实验项目软交换网络系统整体认识实验指导教师陈科文教师评语教师签名:年月日一、实验过程原始记录(数据、图表等)1.软交换网络系统配置实验记录设备名称设备型号主要作用备注软交换机(SS)EIX-7100 媒体网关控制器,实现媒体网关的控制和呼叫信令处理、呼叫控制功能综合业务接入网关(AG)EIA-2016 将模拟电话信号转换为数字信号接入IP 网络传送到EIX处理中继网关(TG)ETG-3008 中继接入功能,兼做局间信令网关SIP话机EIT-100 将语音转换为数字信号接入IP网络传送到EIX进行处理维护用终端电脑设置参数,显示信令消息普通模拟电话机将语音信号传送到EIA,再有EIA接入IP网络传到EIX进行处理2.软交换网络系统的拓扑结构图:(要求:说明互联的各种网络名称、各设备名称、各设备之间的通信协议名称等等)3.记录并比较不同用户终端之间通信所采用的呼叫信令协议和呼叫过程。
(1)接入EIA的模拟话机呼叫另一台模拟话机(2)两台SIP话机之间相互呼叫(3)模拟话机呼叫SIP话机,或反之(4)软交换网络中的话机呼叫公用电话网(PSTN)中的话机4.画图说明一种基于软交换的企业级VoIP系统的组网方案及特点:二、实验思考题解答(要求用笔手写)1.画图说明一个基于软交换的IP电话系统的组成和网络结构,其性能特征如下:a)将智能终端/数字话机直接接入Internet,即可拨打IP电话;b)直接联网的智能话机也能呼叫公用电话网中的模拟话机;c)公用电话网中的模拟话机可以拨打长途IP电话,只收取市话费;d)不经过公用电话网,用普通模拟话机也能拨打IP电话。
现代交换原理实验报告
课程名称:现代交换原理实验实验一:交换系统组成与结构一.实验目的:全面了解交换系统组成与结构及实验操作方法二.实验要求:1.从总体上初步熟悉两部单机用空分交换方式进行通话。
2.初步建立程控交换实验系统及交换,中继通信的概念。
三:实验仪器设备和材料清单:程控交换实验箱,双踪示波器。
四:实验方法与步骤:1.打开交流电源开关,电源输出电路加电,电源发光指示二极管亮。
2.按一下薄膜输入开关“复位”键,进行显示菜单状态。
3.熟悉菜单主要工作状态,分“人工交换”,“空分交换”,“数字时分交换”三种工作方式。
4.以“”方式为例,对“”与“”正常呼叫,熟悉信令程控交换与语音信号通信交换全过程。
5.呼叫时,甲方一路设置为48,乙方一路设置为68,甲方二路设置为49,乙方二路设置为69.五:实验报告要求:总结交换系统基本工作原理。
程控交换机实质上是采用计算机进行“存储程序控制”的交换机,它将各种控制功能与方法编成程序,存入存储器,利用对外部状态的扫描数据和存储程序来控制,管理整个交换系统的工作。
六:思考题:程控交换系统由哪些部分组成?1)数字交换网络。
2)接口。
3)信令设备。
4)控制系统。
实验二:用户接口模块实验一:实验目的:1.全面了解用户线接口电路功能(BORST)的作用及其实现方法。
2.通过对用户模块电路PBL 387 10电路的学习与实验,进一步加深对BORST功能的理解。
二:实验要求:1.了解用户模块PBL 387 10的主要性能与特点。
2.熟悉用PBL 387 10组成的用户线接口电路。
三:实验仪器设备和材料清单:程控交换实验箱,双综示波器。
四:实验方法与步骤:用示波器分别观测TP301,TP302,TP303在摘挂机时的工作电平,给出在各种状态下的工作波形。
五:实验报告要求:1.总结基本工作原理2.给出在各种工作状态下的TP301,TP302,TP303信号波形图,标注关键数据。
(见手写报告纸)六:思考题:1.用户接口模块功能应完成哪些功能?(1)馈电:向用户话机送直流电流;(2)过压保护:防止过压过流冲击和损坏电路设备;(3)振铃控制:向用户话机馈送铃流;(4)监视:监视用户线状态,检测话机摘机、挂机与拨号脉冲信号;(5)编码解码与滤波;(6)混合;(7)测试:对用户电路进行测试2.判断用户摘挂机的方法是什么?1)用户摘机时,用户状态检测输出端输出高电平,向CPU表示用户“忙”;2)用户挂机时,用户状态检测输出端输出低电平,向CPU表示用户“闲”;3)用户挂机时,用户状态检测输出端输出低电平,向CPU表示用户“闲”;3.交换机的振铃功能是如何实现的?振铃电路可由外部的振铃继电器和用户电路部的继电器驱动电路以及铃流电源向用户馈送铃流:当继电器控制端(RC 端) 输入高电平,继电器驱动输出端(RD 端) 输出高电平,继电器接通,此时铃流源通过与振铃继电器连接的15 端(RV 端) 经TIP -RING 端口向被叫用户馈送铃流。
现代交换实验报告1
学院:专业:班级:姓名:学号:计算机与信息工程学院设计性实验报告1、了解程控交换机计费原理及其过程;2、熟悉程控交换实验系统软件,了解程控交换机计费原理。
3、观察任意两路话机通话时的计费情况和计费数据的产生;并进行费率设置和话费查询、结算。
二、实验仪器或设备1、程控交换实验箱一台;2、电话机两台;3、计算机一台,并装有程控交换系统后台管理软件;4、RS232串口通信线一根。
三、总体设计(设计原理、设计方案及流程等)基本原理:1、计费系统主要应计算出每次呼叫的通话费。
实际中的计费方法常受限于交换机控制系统及计费系统的发展水平。
早期的人工计费系统依靠话务员监视电话,掐表计时。
这种方法费工时,且准确性差。
后期的电动计数式自动计费系统虽然能较迅速、准确地给出通话量,但一般无法给出每次通话的详细数据,如通话时间、被叫号码等。
现代的程控交换机与计算机自动计费系统相结合,可以实现理想的计费。
现代程控交换系统中,常采用计算机自动计费。
为了减轻交换机主控系统的负担,通话记录、计费及话单的生成常有独立的计算机进行,而交换机负责输出通话的原始数据。
因此,一个计算机自动计费系统的组成如图27-1所示。
计费处理一般由软件完成,计费系统的基本功能是实现每次通话的复式计费,并产生适合的存档和用户查询报告。
计费系统的组成图2、程控交换的实验系统的后台管理软件中,集成了一套简单实用的计费系统。
计费的原理如下:由于程控交换机运行在受控状态,当一次通话完成时,交换机向计费系统发送一次通话数据,包括主叫号码、被叫号码、通话起始时间和截止时间、通话类型等信息,然后计费系统将此条通话记录存入相应的数据库中,并根据费率设置等其他参数产生话费清单。
3、为了简化实验,从描述计费原理的角度出发,本实验箱对所有的计费数据使用统一的费率,不增设优惠时段、IP电话、长途电话等相关计费设置,网管系统与实验箱接口采用RS232C接口标准。
四、实验步骤(包括主要步骤、代码分析等)主要步骤:1、准备工作:A、用串口通信线连接实验箱的“计算机通信接口”和计算机的串口一;B、将两部电话机任意接在两个用户端口上;C、启动程控交换系统后台管理软件,使用普通用户登陆,密码123;D、接通实验箱电源。
现代交换技术(程控)实验1
课程名称现代交换技术实验序号实验一实验项目程控交换原理实验系统及控制单元实验实验地点实验学时 2 实验类型操作性指导教师实验员专业 _______ 班级学号姓名年月日二、实验原理与内容1.电路组成图1-2实验系统方框图图1-1是该实验系统的原理框图,图1-2是该实验系统的方框图。
(1)用户模块电路:主要完成BORSCHT 七种功能,它由下列电路组成:① 用户线接口电路 ② 二\四线变换器 ③ PCM 编译码电路(2)交换网络系统:主要完成时分交换的功能,它由下列电路组成:① 时分交换网络系统交 换 网 络用户电路用户电路CPU 中央 处理单元交换网络 用户电路用户电路用户线接口电路用户3 用户线接口电路用户1 用户线接口电路用户4用户线接口电路 用户2液晶显示电路 二次稳压电路 控制、检测电路 时钟信号电路 多种信号音电路CPU 中央处理器直流电源语音提示电路图1-1实验系统原理框图(3)多种信号音电路:主要完成各种信号音的产生与发送,它由下列电路组成:① 450Hz数字拨号音电路②忙音发生电路③回铃音发生电路④ 25Hz振铃信号电路(4)CPU中央集中控制处理器电路:主要完成对系统电路的各种控制,信号检测,号码识别,输出显示信息等各种功能:①液晶显示电路:显示主叫方电话号码及通话时间。
②双音多频DTMF接收检测电路:把MT8870输出的DTMF四位二进制信号,接收存贮后再送给CPU中央集中控制处理系统。
③用户状态检测电路:主要识别主、被叫用户的摘挂机状态,送给CPU进行处理。
④信号音控制电路:它完全按照CPU发出的指令进行操作,使各种信号音按照系统程序进行工作。
⑤振铃控制电路:它也是按照CPU发出的指令进行工作。
(5)系统工作电源主要完成系统所需要的各种电源,本实验系统中有+5V,-5V,+12V,-12V,-48V,-24V等6组电源,由下列电路组成:①内置工作电源:-48V,-12V,+5V,+12V②稳压电源:-24V,-5V2、工作过程:以下是CPU中央集中控制处理系统的主要工作过程,要全面实现上述工作过程,则要有软件支持,该软件程序流程图见图1-3。
北邮大三下现代交换原理实验一时间表调度实验报告
北邮大三下现代交换原理实验一时间表调度实验报告集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]实验报告课程名称:现代交换原理与通信网技术实验名称:时间表调度实验报告班级: 09211311学号:姓名: schnee指导教师:基础实验一时间表调度实验1.2.实验目的驱动交换网络实验用来考查学生对时间表调度原理的掌握情况。
3.4.实验原理及设计在程控数字交换的体系结构中,周期级程序(例如摘挂机检测程序、脉冲识别程序、位间隔识别程序)是由时间表调度实现的。
所谓时间表调度,是指每经过交换系统的最短有效时间(这通常是指各周期性程序周期的最大公约数),都会检查调度表的调度要求,如果某个程序在这时需要执行,则调度程序开始执行它。
在我们设计的时间表调度实验中,这个调度表的调度是静态的。
所谓静态,是指我们的调度表是在系统初始化的时候就建立起来的,在系统运行的情况下我们这个交换系统提供了三个周期性调度程度(摘挂机检测程序、脉冲识别程序和位间隔识别程序),它们的调用周期分别为200ms、10ms和100ms,所以我们系统的最小调度时间为10ms。
如图所示,每隔10ms,我们就会检查这个表的一行,如果该行上某一列为1,我们就执列所对应的任务,如果为0,就什么都不做。
每当执行到这个表的最后一行,调度任务会返回第一行循环执行。
而你所要做的就是按照你的理解来填写这个调度表。
5.6.实验主要数据结构:函数功能:完成调度表的初始化;函数原型:initSchTable(int ScheduleTable[SchTabLen][SchTabWdh]);其中SchTalLen和SchTabWdh为在中的宏定义:#define SchTabLen 20 //代表这个调度表为20行(相邻行之间的时间间隔为10ms);#define SchTabWdh 3 //代表三个周期性调度任务//0:摘挂机检测任务;1:脉冲检测任务;//2:位间隔检测任务;7.8.实验效果检验当调度表初始化正确时,能够进行正常的通话;如果初始化不正确,可能会造成周期性程序的不正常调用,例如位间隔调度的延迟会造成识别位间隔的延误甚至丢失。
《现代交换技术》实验一
实验报告实验目的:通过本实验,让学生了解程控交换机单元所具备的最基本的功能。
实验要求:(一)程控交换机的发展历史:磁石交换机-步进制交换机-纵横式交换机-程控交换机。
(二)程控交换机的特点:1、体积小,重量轻,功耗低,它一般只有纵横制交换机体积的1/8-1/4,大大压缩了机房占用面积,节省了费用。
2、能灵活的向用户提供众多的新业务服务功能。
由于采用SPC技术,因而可以通过软件方便的增加或修改交换机功能,向用户提供新型服务,如缩位拨号、呼叫等待、呼叫传递、呼叫转移、遇忙回叫、热线电话、会议电话,给用户带来了很大的方便。
3、工作稳定可靠、维护方便,由于程控交换机一般采用大规模集成电路(LSI)电路或专用集成电路(ASIC),因而有很高的可靠性。
它通常采用冗余技术或故障自动诊断措施,以进一步提高系统的可靠性。
此外,程控交换机借助故障诊断程序对故障自动进行检测和定位,以及时地发现与排除故障,从而大大减少了维护工作量。
系统还可方便地提供自动计费,话务量记录,服务质量自动监视,超负荷控制等功能,给维护管理工作带来了方便。
4、便于采用新型共路信号方式(CCS,Common Channel Signalling) 。
由于程控数字交换机与数字传输设备可以直接进行数字连接,提供高速公共信号信道,适于采用先进的CCITT 7号信令方式,从而使得信令传送速度快、容量大、效率高,并能适应未来新业务与交换网控制的特点,为实现综合业务网(ISDN,Integrated Services Digital Network)创造必要的条件。
5、易于与数字终端,数字传输系统联接,实现数字终端,传输与交换的综合与统一。
可以扩大通信容量,改善通话质量,降低通信系统投资,并为发展综合数字网(IDN)和综合业务数字网(ISDN)奠定基础。
(三)华为cc&08程控交换机发展历程:A型机-C型机-B型机(万门机)-128模交换机,目前实验室使用的是B型机的一个独立模块,即B独立局。
现代交换技术第一次实验
现代交换技术第⼀次实验实验⼀电话⽤户信令的产⽣于观测⼀.实验⽬的1.了解交换系统的组成与结构,为以后的实验打基础。
2.全⾯了解⽤户线接⼝电路功能(BORST)的作⽤及其实现⽅法。
3.通过对⽤户模块电路PBL 387 10电路的学习与实验,进⼀步加深对BORST 功能的理解。
4.了解常⽤的⼏种信令信号⾳和铃流发⽣器的电路组成和⼯作过程。
5.熟悉这些信号⾳和铃流信号的技术要求及测量⽅法。
⼆.实验原理(⼀)基础原理介绍⽤户电路也可称为⽤户线接⼝电路(Subscriber Line Interface Circuit —SLIC)。
任何交换机都具有⽤户线接⼝电路。
根据⽤户电话机的不同类型,⽤户线接⼝电路(SLIC)分为模拟⽤户接⼝电路和数字⽤户接⼝电路两种。
模拟⽤户线接⼝电路在实现上的最⼤压⼒是应能承受馈电、铃流和外界⼲扰等⾼压⼤电流的冲击,过去都是采⽤晶体管、变压器(或混合线圈)、继电器等分⽴元件构成。
在实际中,基于实现和应⽤上的考虑,通常将BORSHCT功能中过压保护由外接元器件完成,编解码器部分另单成⼀体,集成为编解码器(CODEC),其余功能由集成模拟SLIC完成。
在程控交换机中,向⽤户馈电,向⽤户振铃等功能都是在绳路中实现的,馈电电压⼀般是-60V,⽤户的馈电电流⼀般是20mA ~30mA,铃流是25Hz,90V左右,⽽在程控交换机中,由于交换⽹络处理的是数字信息,⽆法向⽤户馈电、振铃等,所以向⽤户馈电、振铃等任务就由⽤户线接⼝电路来承担完成,再加上其它⼀些要求,程控交换机中的⽤户线接⼝电路⼀般要具有馈电(B),振铃(R)、监视(S)、编译码(C)、混合(H)、测试(T)、过压保护(O)等七项基本功能。
图1为模拟⽤户线接⼝功能框图。
模拟⽤户线接⼝电路的功能可以归纳为BORSCHT七种功能,具体含义是:(1)馈电(B-Battery feeling)向⽤户话机送直流电流。
通常要求馈电电压为-48伏或-24伏,环路电流不⼩于18m A.(2)过压保护(O—Overvoltage protection)防⽌过压过流冲击和损坏电路、设备。
