普通螺旋传动的主要参数
螺旋形成和种类
英制
公制
管螺纹
用于管路连接，牙型角为牙型角为55°，分为非螺纹密封 和用螺纹密封的两类。 非螺纹密封的螺纹副，其内螺纹和外螺纹都是圆柱螺纹， 连接本身不具备密封性能，若要求连接后具有密封性， 可压紧被连接件螺纹副外的密封面，也可在密封面间添 加密封物。 用螺纹密封的螺纹副有两种连接形式：用圆锥内螺纹与圆 锥外螺纹连接；用圆柱内螺纹与圆锥外螺纹连接。这两 种连接方式本身都具有一定的密封能力，必要时也可以 在螺纹副内添加密封物，以保证连接的密封性。
作业
一、螺纹的形成和种类
1．螺纹的形成 2．螺纹的种类
1．螺纹的形成
(1)螺旋线 : 沿着圆柱或圆锥表面运动的点的轨迹，该点的 轴向位移和相应的角位移成定比。 (2)螺纹 ：在圆柱或圆锥表面上，沿着螺旋线所形成的具 有规定牙型的连续凸起。凸起是指螺纹两侧面间的实体 部分，又称为牙。形成圆柱螺纹或圆锥螺纹
2．螺纹的种类
（1）按位置: 外螺纹—圆柱或圆锥外表面上所形成的螺纹 内螺纹—在圆柱或圆锥内表面上所形成的螺纹 （2）按螺纹的旋向： 右旋螺纹—顺时针旋转时旋入的螺纹（常用） 左旋螺纹—逆时针旋转时旋入的螺纹 （3）按螺旋线的数目： 单线螺纹和多线螺纹。 （4）按螺纹牙型： 三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺 纹。
第二章第二章螺旋螺旋第二章第二章螺旋螺旋2211螺纹的种类及应用螺纹的种类及应用二螺纹的应用三普通螺纹的主要参数四螺纹代号与标记一螺纹的形成和种类作业一螺纹的形成和种类一螺纹的形成和种类1

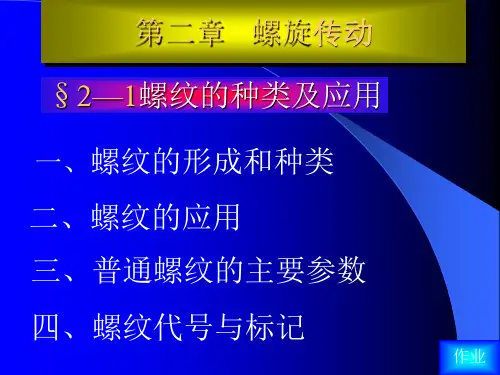

第二章 螺旋传动
§2—1螺纹的种类及应用
一、螺纹的形成和种类
二、螺纹的应用 三、普通螺纹的主要参数
四、螺纹代号与标记
（3）梯形螺纹旋合长度
机械基础第二章螺旋传动
序 准备知识
3）矩形螺纹
牙型角为0º ，适于作传动螺纹。
序 准备知识
4）锯齿型螺纹 两侧牙型角分别为3º 和30º 的一侧用来承受 ，3º 载荷,可得到较高效率；30º 一侧用来增加牙根强 度,适用于单向受载的传动螺纹。
三角形螺纹
（用于联接） ◇按牙形分
普通螺纹 管螺纹
粗牙
细牙 圆柱管螺纹
圆锥管螺纹
2
序 准备知识
1）三角形螺纹（普通螺 纹） 牙型角为60º，可 以分为粗牙和细牙，粗 牙用于一般联接；与粗 牙螺纹相比，细牙由于 在相同公称直径时，螺 距小，螺纹深度浅，导 程和升角也小，自锁性 能好，宜用于薄壁零件 和微调装置。
序 准备知识
2）梯形螺纹 牙型角为30º ，是应用最为广泛的传动螺纹。
v nP h
式中
v ──螺杆(或螺母)的移动速度，
mm/min； n ──转速，r/min。
三、差动螺旋传动
1．差动螺旋传动原理
2．差动螺旋传动的移动距离和方向的确定 （1） 螺杆上两螺纹旋向相同时，活动螺母移动距离减 小。当机架上固定螺母的导程大于活动螺母的导程时，活 动螺母移动方向与螺杆移动方向相同；当机架上固定螺母 的导程小于活动螺母的导程时，活动螺母移动方向与螺杆 移动方向相反；当两螺纹的导程相等时，活动螺母不动 （移动距离为零）。 （2） 螺杆上两螺纹旋向相反时，活动螺母移动距离增 大。活动螺母移动方向与螺杆移动方向相同。 （3） 在判定差动螺旋传动中活动螺母的移动方向时， 应先确定螺杆的移动方向。
二、普通螺旋传动 由构件螺杆和螺母组成的简单螺旋副实现的传动是普通螺 旋传动。 1．普通螺旋传动的应用形式 （1） 螺母固定不动，螺杆回转并作直线运动
第三章 螺纹连接和螺旋传动
注；而左旋螺纹需在尺寸代号之后加注LH，并用“－”
隔开。
第三章 螺纹连接和螺旋传动
2.管螺纹标记 （1）55°密封管螺纹标记
密封管螺纹的特征代号细分为： R1—表示与圆柱内管螺纹相配合的圆锥外螺纹； R2—表示与圆锥内管螺纹相配合的圆锥外螺纹；
Rc—表示圆锥内螺纹；
Rp—表示圆柱内螺纹。
三章 螺纹连接和螺旋传动
第三章 螺纹连接和螺旋传动
一、普通螺旋传动
普通螺旋传动是由螺杆和螺母组成的简单螺旋副。
实物图
示意图
第三章 螺纹连接和螺旋传动
1. 普通螺旋传动的应用形式。
第三章 螺纹连接和螺旋传动
第三章 螺纹连接和螺旋传动
2. 移动方向的判定
普通螺旋传动时，从动件作直线运动的方向不仅与主动 件的回转方向有关，还与螺纹的旋向有关。可用左、右手螺 旋法则来判定，即右旋螺纹用右手，左旋螺纹用左手，并半 握拳，四指顺着螺杆（或螺母）的回转方向，大拇指竖起， 分两种情况：
第三章 螺纹连接和螺旋传动
螺纹在实际生活和生产中有着各种各样的用途，想一想，螺纹连接
的用途有哪些？日常用到的红酒开瓶器是如何打开红酒瓶塞的？管子台 虎钳又是通过什么使台虎钳的活动钳口垂直移动的？
螺旋传动应用举例
第三章 螺纹连接和螺旋传动
§ 3－ 1
§ 3－ 2
螺纹连接
螺旋传动
第三章 螺纹连接和螺旋传动
一个导程的距离。因此，移动距离等于回转周数与导程的乘
积，即 L=NPh 式中，L———螺杆（或螺母）的移动距离，mm； N———回转周数，r；
Ph———螺纹导程，mm。
第三章 螺纹连接和螺旋传动
二、差动螺旋传动
1. 组成
第五章螺纹练习题解读
普通螺纹代号
M24x2 左-5g6g-s 表示公称直径为24mm、螺距为2mm、中 径和顶径公差带代号分别为5g和6g、旋合长度 较短的左旋细牙普通外螺纹。
练习：
M20x2LH-5g6g-s 表示公称直径为20mm、螺距为2mm、 中径和顶径公差带代号分别为5g和6g、旋 合长度较短的左旋细牙普通外螺纹。 M15x1.5-5g6g-L
15.普通螺旋传动机构（ D ） A.结构复杂 B.传动效率高 C.传动精 度低 D.承载能力强 16.连接螺纹的牙型多为（ A ） A.三角形螺纹 B.梯形螺纹 C.锯齿形 螺纹 D.矩形螺纹 17.普通螺纹的牙型角为（ C ） A.30º B.45º C.60º D.90º C ） 18.螺纹标记“Tr40×7-7e”表示（ A.普通螺纹 B.管螺纹 C.梯形螺纹 D.。（×）
25螺纹标注中末标旋向的是左旋螺纹
(
× ) ×）
26螺纹中公称直径指的是螺纹中径。 （
三、选择 1.管螺纹的牙型角是( C )。 A．30° B．33° C．55° D．65° 2.两被联接件不厚都是通孔时应采用( A )。 A．螺栓联接 B．双头螺柱联接 C．螺钉联接 D．紧定螺钉联接 3.相邻两牙在中径线上对应两点间的轴向距离叫 （ B ）。 A．导程 B．螺距 C．线数 4.用于水、煤气管路、润滑和电线管路系统为 （ A ）。 A．管螺纹 B．普通螺纹 C．矩形螺纹
7.用于单向受力的传力螺纹的是 其工作面 的牙型斜角为 。 8.螺纹联接的基本类型 有 、 、 、 。 9.右图螺纹为 旋 线螺纹。 10.通常采用拧紧 的方法来控制预紧力。 11.常用增大摩擦力防松有 、 ；机 械防松 、 、 、 。 12.普通螺纹的主要参数 有： 、 、 、 、 、 、 、 。普通螺纹牙型角为 ，以大径为 。 13.粗牙用 公称直径表示，细牙用 表示。 左旋用“ ”表示，多头螺纹用 表示。
第5章 普通螺旋传动
5.1.6 螺纹(luówén)联接的预紧和防松方法
表 螺纹联接(lián jiē)防松方法简表
摩擦力防松
弹簧垫圈
弹簧垫圈材料为弹簧钢，装配后垫圈被压 平，其反弹力使螺纹间保持压紧力和摩擦力。 结构简单、工作可靠、应用较广泛
对顶螺母
利用主、副螺母的对顶作用使螺栓始终受到附加的拉力和附加的摩 擦力。结构简单，用于低速重载场合，外廓尺寸大，应用不如弹簧垫 圈普遍
11 8
11
8
8
精品PPT
5.1.4 螺纹(luówén)的代号与标记
装配时，内外螺纹用斜线分开，左边表示内螺纹，右边表示外螺纹。
【例5.5 】 纹配合。
Rp1表81 R示181公称直径为
英寸1 (1yīngcùn)的圆柱内螺纹与圆锥外螺
8
（2）非螺纹密封的管螺纹的标记由螺纹特征代号、尺寸代号和公差等级代
精品PPT
5．1．3 普通(pǔtōng)螺纹的主要参数
6．导程（S） 导程是指同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。 7．牙型角和牙侧角(α,β) 牙型角是指在螺纹牙型上相邻两牙侧间的夹角。并用α表示，普通(pǔtōng)螺纹α=60°。 牙侧角是指在螺纹牙型上牙侧与螺纹轴线的垂线间夹角，并用β表示。 8．螺纹升角（φ） 螺纹升角是指在中径圆柱面上，螺旋线的切线与垂直与螺纹轴线的平面的夹角。 9．螺纹旋合长度 螺纹旋合长度是指两个相互配合的螺纹，沿螺纹轴线方向相互旋合部分的长度。
【例5.3】M30×1—5g6g—S中“S”表示短旋合长度
2．管螺纹
（1）螺纹密封的管螺纹的标记由螺纹特征代号和尺寸代号组成。
特征代号为：RC表示圆锥内螺纹； RP表示圆柱内螺纹；
机械基础 第二章 螺旋传动 教学
拇指的指向就是主动件（或从动件）的移动方向；如果属
于第二种情况则大拇指的反方向即为主动件（或从动件）
的移动方向。
精品课件
一、普通螺旋传动
1）、螺母（螺杆）不动，螺杆（螺母）回转并移动 判定方法： 手握拳，四指指向与螺杆（螺母）回转方向相同，大 拇指竖直，则大拇指指向即为主动件螺杆（螺母）的 移动方向。
精品课件
一、按螺纹牙型分类及其应用
2、梯形螺纹 1）、牙型：梯形（牙型角:30°） 2）、应用：广泛
精品课件
一、按螺纹牙型分类及其应用
3、矩形螺纹 1）、牙型：矩形（牙型角为0º） 2）、应用：螺旋传动（现逐渐被梯形螺纹代替）。
精品课件
一、按螺纹牙型分类及其应用
4、锯齿型螺纹 1）、牙型：锯齿形（两侧牙型角分别为3º和30º）
§2－3 螺纹的代号标注
管螺纹的代号标注说明
1．管螺纹尺寸代号不再称作公称直径，也不是螺纹
本身的任何直径尺寸，只是一个无单位的代号。
2．管螺纹为英制细牙螺纹，其公称直径近似为管子
的内孔直径，以英寸为单位。
3．右旋螺纹不标注旋向代号，左旋螺纹则用LH表示。
4．非螺纹密封管螺纹的外螺纹的公差等级有A、B两
精品课件
§2－3 螺纹的代号标注
管螺纹
非螺纹密封
特征代号
G
螺 纹密 封
Rc：圆锥内螺纹 Rp：圆柱内螺纹
R：圆锥外螺纹
标注示例
G1A — LH
1：尺寸代号
A：外螺纹公差 等级代号 LH：左旋
Rc2 — LH 2：尺寸代号 LH：左旋
Rp2 2：尺寸代号
R2 — LH 2：尺寸代号 LH：左旋
精品课件
第二章 螺旋传动
机械设计第五章
由表5-5查得接合面间的摩擦系数 f=0.16，并取
Cb 0.2 Cb Cm Cm 0.8 Cb Cm
（P84）
取防滑系数Ks=1.2，则各螺栓所需要的预紧力为
5)上面每个螺栓所受的总拉力F2按式(5-34)求得:
3.确定螺栓直径 选择螺栓材料为Q235、性能等级为4.6的螺栓，由表5-8 查得材料屈服极限=240MPa，由表5-10查得安全系数S=1.5 故螺栓材料的许用应力
螺栓预紧力F0后，在工作 拉力F 的作用下，螺栓总拉力 式中F1为残余预紧力，为保证联 接的紧密性，应使 F1＞0
未拧紧
已拧紧
加载
当螺栓承受工作载荷F后： (1)被联接件的压缩力由预紧力F0，减至残余预紧力F1 (2)螺栓所受的拉力由预紧力F0增加到F2= F+ F1； 消去F1，得到 消去 螺栓相对刚度 (越小越好)
悬臵螺母和环槽螺母都是全部或局部改变螺母旋合部 分的变形性质，使之变为拉伸变形，使螺纹牙上载荷分布 趋于均匀；
内斜螺母可使载荷较大的头几圈螺纹牙容易变形，使 载荷上移而改善载荷分布不均。
(三)减小应力集中的影响 在螺栓上的螺纹、螺栓头和螺栓杆的过渡处以及螺栓 横截面突变处等应力集中较大处卸荷结构。
5-5螺栓组联接的设计
一、螺栓组联接的结构设计
螺纹联接组的设计1
第2章 螺旋传动
三角形螺纹各部分名称
2.1.4 螺纹的代号与标记
1．普通螺纹 螺纹代号由特征代号和尺寸代号组成。粗牙普通螺纹用字母M与公称直 径表示；细牙普通螺纹用字母M与公称直径×螺距表示。当螺纹为左旋时， 在代号之后加“左”字。 【例5.1】M40——表示公称直径为40毫米的粗牙普通螺纹。 螺纹完整的标记是由螺纹代号、螺纹公差带代号和螺纹旋合长度代号组 成。 螺纹公差带代号，包括中径公差带代号与顶径公差带代号。公差带代号 是由表示其公差等级数字和表示公差带位置的字母所组成。标准规定内螺 纹有G、H两种基本偏差代号，外螺纹规定了g、h、e、f四种。如6H、6g 等“6”为公差等级数字，“H”或“g”为基本偏差代号。 公差带代号标注在螺纹代号之后，中间用“—”分开。如果螺纹的中径 公差带代号与顶径公差带代号不同，则分别标注，前者表示中径公差带， 后者表示顶径公差带；如果中径与顶径公差带代号相同，则只要标注一个 代号即可。
梯形螺纹
传 动 螺 纹
锯齿形螺纹
矩形螺纹
2．1．3
普通螺纹的主要参数
普通螺纹主要参数有8个，即大径、小径、中径、螺距、线数、导程、 牙型角和螺纹升角。对标准螺纹来说，只要知道大径、线数、螺距和牙型 角就可以了，而其他参数，可通过计算或查表得出。 1．大径（D，d） 大径是指与外螺纹牙顶（或内螺纹牙底）相重合的假想圆柱面的直径。 内螺纹用D表示，外螺纹用d表示，标准中将螺纹大径的基本尺寸定为公称 直径，是代表螺纹尺寸的直径。 2．小径（D1，d1） 小径是指与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径。内螺 纹用D1表示，外螺纹用d1表示。 3．中径（D2，d2) 中径是一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度 相等的地方，假想圆柱称为中径圆柱。内螺纹用D2表示，外螺纹用d2表示。 4．螺距（P） 螺距是相邻两牙在中径线上对应两点间的轴向距离。用P表示。 5．线数（z） 线数是指一个螺纹零件的螺旋线数目。用z表示。
螺纹连接和螺旋传动【共35张】
螺纹连接和螺旋传动
滚珠螺旋传动的两种循环方式
由螺杆和螺母组成的简单螺旋副，见下图：
螺纹连接和螺旋传动
1.普通螺旋传动的应用形式 普通螺旋传动的应用形式有四种。
螺纹连接和螺旋传动
螺纹连接和螺旋传动
2.移动方向的判定
用左、右手螺旋法则来判定，即右旋螺纹用右手，左旋螺纹用左手， 并半握拳，四指顺着螺杆（或螺母）的回转方向，大拇指竖起，分两种 情况：
螺纹连接和螺旋传动
二、常用螺纹的种类、特点和应用
螺纹连接和螺旋传动
三、普通螺纹和管螺纹的标记
1.普通螺纹标记
普通螺纹标记由螺纹代号、螺纹公差带和螺纹旋合长 度代号组成。螺纹代号的标记形式为
粗牙螺纹与细牙螺纹标记注意事项 右旋螺纹与左旋螺纹标记注意事项
螺纹连接和螺旋传动
【普通螺纹代号标记示例】
• M24 ： 表示公称直径为24 mm的粗牙普通螺纹。
（1）若螺杆（或螺母）回转并移动，螺母（或螺杆）不动，即上表 中前两种形式，则大拇指指向即为螺杆（或螺母）的移动方向。
（2）若螺杆（或螺母）原位回转，螺母（或螺杆）移动，即上表中 中后两种形式，则螺母（或螺杆）移动的方向即为大拇指指向的相反方 向。
螺纹连接和螺旋传动
螺纹连接和螺旋传动
3.移动的距离 在普通螺旋传动中，螺杆（或螺母）的移动距离与螺纹
螺纹连接和螺旋传动
差动螺旋传动
螺纹连接和螺旋传动
2.差动螺旋传动的移动距离和方向的确定 （1）若两段螺旋副旋向相同，当螺杆转动时，活动螺母实 际移动的距离为
螺纹连接和螺旋传动
（2）若两段螺纹旋向相反，则活动螺母实际移动的距离为
可见，活动螺母可产生快速移动。
螺纹传动
螺纹传动第一节、螺纹的种类和应用一、按螺纹牙型不同分类：1、三角螺纹：又称普通螺纹，牙型为三角形，分为粗牙和细牙两种，广泛用于各种紧固连接。
粗牙的应用最广泛，细牙的使用与薄壁零件的连接和微雕机构的调整。
2、矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。
但是牙根强度低，精加工困难，还未标准化一逐渐被梯形螺纹代替。
3、梯形螺纹：牙型是梯形，牙根强度较高，用于单向螺旋传动。
4、锯齿形螺纹：牙型是锯齿形，牙根强度较高，用于单向螺旋传动。
二、按螺旋线方向分类及应用：根据螺旋线不同，螺纹分为左旋螺纹和右旋螺纹。
螺旋线方向判别：方法一：顺时针旋入的螺纹（或右边高），应用广泛。
左旋螺纹：逆时针旋入的螺纹（或左边高）。
方法二：用右手来判定：伸出右手，手心对着自己，四指与轴线平行，看螺纹的倾斜方向是否与大拇指一致，一致就为右旋螺纹，不一致就为左旋螺纹。
三、按螺旋线的线数分类及其应用根据螺旋线的线数（头数）不同，螺纹分为单线螺纹、双线螺纹和多线螺纹。
四、按螺纹形成的表面分类：根据螺旋线形成的表面，分为内螺纹和外螺纹。
第二节、普通螺纹的主要参数【导入】上节课讲了那么多的螺纹，它们在加工的时候肯定要根据不同的尺寸来进行加工，么应该知道那些尺寸呢？我们叫这些尺寸为螺纹的参数。
【新课】一、螺纹的直径：1、螺纹的直径分为：大径、中径和小径（1）大径：普通螺纹的大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。
内螺纹的大径用代号D表示，外螺纹的大径用代号d表示。
螺纹的公称直径是指代表螺纹尺寸的直径。
普通螺纹的公称直径是大径。
（2）中径：普通螺纹的中径是指一个假想圆柱的直径，该圆柱的素线通过牙型上的沟槽和凸起宽度相等的地方。
该假想圆柱称为中经圆柱。
内螺纹的中经代号用D2表示，外螺纹的中径用代号d2表示。
（3）小径：普通螺纹的小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。
二、牙型角：牙型角是指在螺纹牙型上，两相邻牙侧间的夹角。
8螺旋传动
第8章螺旋传动一、基本概念1.传动用螺纹（如梯形螺纹）的牙形角通常比联接用螺纹牙形角小，这主要是为了提高传动效率。
2.螺旋传动是应用螺旋（或称螺杆）和螺母来实现将旋转运动转变成直线运动的。
螺旋传动按其在机械中的作用分为：1）传力螺旋传动，以传递力为主，可用较小的力矩转动产生轴向运动和大的轴向力，一般在低转速下工作，每次工作时间较短或间歇工作。
2）传导螺旋传动，以传递运动为主，通常工作速度较高，在较长时间内连续工作，要求具有较高的传动精度。
3）调整螺旋传动，用于调整或固定零件（或部件）之间的相对位置，一般不经常运动。
3.螺旋传动根据螺杆与螺母相对运动的组合情况分为四种：1）螺母固定，螺杆转动并移动；2）螺杆转动，螺母移动；3）螺母转动，螺杆移动；4）螺杆固定，螺母转动并移动。
由手柄锥齿轮传动螺旋传动组成的螺旋千斤顶是螺母转动，螺杆移动。
4.差动螺旋传动的螺杆由左右两段不同导程或旋向的螺旋组成，右端螺旋在固定的螺母中运动，左段螺旋在只能移动不能转动的螺母中转动。
有以下几种情况：1）螺纹方向相同，但导程不同，多用于各种微动装置中。
2）左右两段螺纹方向不同，用于要求快速夹紧的夹具或锁紧装置中。
5.螺旋传动按其螺旋和螺母接触面间摩擦性质，分为滑动螺旋传动、滚动螺旋（在内外螺纹间螺纹间装有滚动体）传动和静压螺旋（内外螺纹被静压油膜隔开）传动。
6.螺杆和螺母的材料除应具有足够的强度外，还应具有较好的减摩性和耐磨性，且为了使磨损主要发生在螺母上，螺母材料要比螺杆的材料软。
7.螺母的结构类型分为整体螺母（结构简单，但磨损后轴向间隙不能补偿）、剖分螺母和组合螺母（螺纹的磨损可以补偿，轴向间隙可以消除）8.螺旋传动主要采用梯形螺纹，还有锯齿形螺纹和矩形螺纹。
传动需确定的主要参数有螺杆的直径和螺纹部分的长度、螺距、线数和螺母高度等。
9.滑动螺旋工作时，主要承受转矩和轴向载荷；同时，螺杆和螺母的宣和螺纹间有相对滑动。
螺旋传动的主要失效形式是螺纹磨损，因此，通常是根据旋合螺纹间的耐磨性条件确定螺杆的直径和螺母高度，参照所选的螺纹的标准及螺旋传动的工作要求确定传动的其他参数。
《机械基础》第五版题库一到六
——《机械基础》第五版第一到第六章题库题目部分（要求：1.填空、选择、判断、名词解释等不用写，只需理解和记背；2.计算题必须亲自在练习本上再做一遍）绪论一、填空1、机器是人们根据使用要求而设计制造的一种①的装置，用来变换或传递②、③与④，从而⑤人类的脑力和体力劳动。
2、机器的组成通常包括①、②、③和④。
3、低副是两构件作①接触的运动副。
按两构件的之间的相对运动特征可分为②、③和④。
4、高副是两构件之间作①接触的运动副。
按接触形式不同，高副通常分为②接触、③接触和④接触。
二、选择题1、下列可动联接中，其中哪一个是高副（）。
A、螺旋千斤顶中螺杆与螺母之间的运动副B、火车车轮与铁轨的运动副C、车床床鞍和导轨之间的运动副2、右图所示为（）的表示方法A 、转动副B 、移动副C高副3、通常用（）一词作为机器和机构的总称。
A 、机构B 、机器C、机械4、电动机属于机器的( )部分。
A 、执行B 、动力C、转动5、机器和机构的本质区别在于（）。
A 、是否做功或实现能量转换B 、是否由许多构件组合而成C、各构件间是否产生相对运动三、判断题（）1、构件是运动的单元，而零件则是制造的单元。
（）2、门与门框之间的连接属于低副。
（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点看，机构和机器之间是没有区别的。
（）4、高副的承载能力比低副大。
四、名词解释及问答1、机构2、机械传动装置3、构件第一章带传动一、填空题1、带传动一般由①、②和③组成；根据工作原理不同，带传动可分为④型带传动和⑤型带传动两大类。
2、V带传动过载时，传动带会在带轮上①，可以防止②，起③作用。
3、V带按其截面尺寸大小共分①、②、③、④、⑤、⑥、⑦七种型号，其中⑧型传递载荷最大，⑨型传递载荷最小。
4、安装V带带轮时，两个带轮的轴线应相互①，两个带轮的轮槽的对称平面应②。
5、带传动常见的张紧方法有①和②。
6、V带是一种①接头的环形带，其横截面为②，工作面是与轮槽相接触的③，带与轮槽底面不接触。
2,机械基础螺旋传动
3
◆ 常 梯形螺纹
螺纹的代号标注
用 汽 车 材 料
例：Tr24×10（P5）LH－7H 内螺纹中径公差带 左旋 螺距：5mm 导程:10mm 公称直径:24mm 特征代号：梯形螺纹
3
◆ 常 管螺纹
螺纹的代号标注
用 汽 车 特征代号 材 料 标注示例
非螺纹密封
G Rc：圆锥内螺纹 Rc2 — LH 2：尺寸代号 LH：左旋
Ａ 最小 Ｂ 中间 Ｃ 最大 ） ４、双线螺纹的导程等于螺距的（ Ａ ２倍 Ｂ １倍 Ｃ
）的为粗牙螺纹。
０.5倍
练习题1
二、判断
常 1、按用途不同，螺纹可分为连接螺纹和传动螺纹。（ ） 用 汽 ２、顺时针方向旋入的螺纹为右旋螺纹。（ ） 车 材 ３、相互旋合的内外螺纹，其旋向相同，公称直径相同。（ 料
普通螺纹的主要参数
◆
常 有关角度 用 螺纹升角φ：在中径圆柱上，螺旋线的切线与垂直于螺纹轴线的 汽 平面之间的夹角。 车 牙型角α：相邻两牙侧间的夹角，α=60 材 料
0
普通螺纹的主要参数
◆
常 螺距和导程 用 螺距P： 相邻两牙在中径上对应两点间的轴向距离。 汽 导程Ph：同一条螺旋线上相邻两牙在中径上对应两点间的轴向距离。 车 材 料 导程和螺距的关系：
分类及应用
5）管螺纹 常 用 汽 车 材 料
分类及应用
常 用 汽 车 材 料
分类
1、根据线数分 常 用 汽 车 材 料 1）单线螺纹---连接紧固用（三角形螺纹 ） 传力用矩形螺 纹 2）多线螺纹---传动螺纹（梯形螺纹）
分类及应用
2、根据应用分 常 用 汽 车 材 料 连接紧固螺纹—三角螺纹 密封螺纹-----管螺纹 传动螺纹——梯形螺纹，锯齿形螺纹 传力螺纹——矩形螺纹
机械设计基础第12章螺旋传动
实例二：汽车转向器中的螺旋传动
螺旋传动的特点
在汽车转向器中，螺旋传动具有结构紧凑、传动效率高、可靠性好等优点。通过调整螺旋的 导程和转速，可以实现汽车转向的灵活性和稳定性。
螺旋传动的优势
相比其他驱动方式，如链条驱动、齿 轮驱动等，螺旋传动在升降机中具有 更高的承载能力和运行平稳性，能够 满足不同高度和负载下的升降需求。
THANKS
感谢观看
旋转运动
当主动件固定不动时，从 动件绕螺旋轴作旋转运动。
螺旋传动的效率计算
滑动摩擦效率
总效率
考虑螺旋副间滑动摩擦时的效率，与 摩擦系数、法向力和切向力有关。
综合考虑滑动摩擦和滚动摩擦时的效 率，是评价螺旋传动性能的重要指标。
滚动摩擦效率
考虑螺旋副间滚动摩擦时的效率，与 滚动体的形状、大小和数量有关。
机械设计基础第12章螺 旋传动
目 录
• 螺旋传动概述 • 螺旋传动的工作原理 • 螺旋传动的类型与结构 • 螺旋传动的参数设计与计算 • 螺旋传动的材料、制造与热处理 • 螺旋传动的润滑与密封 • 螺旋传动在机械设计中的应用实例
01
螺旋传动概述
定义与分类
定义
螺旋传动是利用螺旋副传递运动和 动力的一种机械传动方式。
分类
根据螺旋副的摩擦性质，螺旋传动 可分为滑动螺旋传动、滚动螺旋传 动和静压螺旋传动三种类型。
螺旋传动的特点
优点 结构简单，制造方便，易于自锁。
传动平稳，噪声小，工作可靠。
螺旋传动的特点
• 能实现大传动比和远距离传动
04
第二章 螺旋传动(A卷)
班级 姓名 学号 .装订线○○ ○第二章 螺旋传动（A 卷）年级 第 学期 专业 班级 《机械基础》 课程一、填空题：（每空1分，共11分）1. 根据螺纹的牙型不同，螺纹可分为 、 、 和 螺纹等。
2. 细牙螺纹适用于 零件、 的连接和 机构的调整。
3. 普通螺纹的主要参数有 、 、 和 等。
二、单选题：（每题2分，共22分） 1. 双线螺纹的导程等于螺距的（ ）倍。
A ．2 B ．1 C ．0.52. （ ）具有传动效率高、传动精度高、摩擦损失小、寿命长的优点。
A ．普通螺旋传动 B ．滚珠螺旋传动 C ．差动螺旋传动3. 广泛应用于紧固连接的螺纹是（ ），而传动螺纹常用（ ）。
A ．三角形螺纹 B ．矩形螺纹 C ．梯形螺纹4. 图示螺旋传动中，a 螺纹导程为S a ,b 螺纹导程为S b ，且S a >S b ，旋向相同，均为左旋，则当件1按图示方向旋转一周时，件2的运动情况是（ ）。
A ．向右移动（S a - S b ）B ．向左移动（S a - S b ）C ．向左移动（S a + S b ） 5. 台虎钳上螺杆的螺纹采用的是（ ）。
A ．三角形螺纹B ．锯齿形螺纹C ．矩形螺纹 7. 用于薄壁零件连接的螺纹，宜采用（ ）。
A ．梯形螺纹B ．三角形细牙螺纹C ．三角形粗牙螺纹 9. 车床床鞍的螺旋传动采用的是（ ）。
A ．螺母固定不动，螺杆回转并作直线运动B ．螺杆固定不动，螺母回转并作直线运动C ．螺杆回转，螺母移动 11. 螺纹连接是一种（ ）。
A ．可拆连接B ．不可拆连接C ．具有自锁性能的为不可拆连接 12. 梯形螺纹广泛用于螺旋（ ）中。
A ．传动B ．连接C ．微调机构 18. 普通螺纹的公称直径是指螺纹的（ ）。
A ．大径 B ．中径 C ．小径22. 一螺旋传动装置，螺杆为双线螺纹，其导程为12mm ，当螺母转两周后，螺杆位移量为（ ）mm 。
A ．12B ．24C ．48 三、判断题：（每题1分，共10分） 1. 按用途不同，螺纹可分为连接螺纹和传动螺纹。
《机械基础》第五版题库一到六
——《机械基础》第五版第一到第六章题库题目部分（要求：1.填空、选择、判断、名词解释等不用写，只需理解和记背；2.计算题必须亲自在练习本上再做一遍）绪论一、填空1、机器是人们根据使用要求而设计制造的一种①的装置，用来变换或传递②、③与④，从而⑤人类的脑力和体力劳动。
2、机器的组成通常包括①、②、③和④。
3、低副是两构件作①接触的运动副。
按两构件的之间的相对运动特征可分为②、③和④。
4、高副是两构件之间作①接触的运动副。
按接触形式不同，高副通常分为②接触、③接触和④接触。
二、选择题1、下列可动联接中，其中哪一个是高副（）。
A、螺旋千斤顶中螺杆与螺母之间的运动副B、火车车轮与铁轨的运动副C、车床床鞍和导轨之间的运动副2、右图所示为（）的表示方法A 、转动副B 、移动副 C高副3、通常用（）一词作为机器和机构的总称。
A 、机构B 、机器 C、机械4、电动机属于机器的( )部分。
A 、执行B 、动力 C、转动5、机器和机构的本质区别在于（）。
A 、是否做功或实现能量转换B 、是否由许多构件组合而成 C、各构件间是否产生相对运动三、判断题（）1、构件是运动的单元，而零件则是制造的单元。
（）2、门与门框之间的连接属于低副。
（）3、如果不考虑做功或实现能量转换，只从结构和运动的观点看，机构和机器之间是没有区别的。
（）4、高副的承载能力比低副大。
四、名词解释及问答1、机构2、机械传动装置3、构件第一章带传动一、填空题1、带传动一般由①、②和③组成；根据工作原理不同，带传动可分为④型带传动和⑤型带传动两大类。
2、V带传动过载时，传动带会在带轮上①，可以防止②，起③作用。
3、V带按其截面尺寸大小共分①、②、③、④、⑤、⑥、⑦七种型号，其中⑧型传递载荷最大，⑨型传递载荷最小。
4、安装V带带轮时，两个带轮的轴线应相互①，两个带轮的轮槽的11对称平面应②。
5、带传动常见的张紧方法有①和②。
6、V带是一种①接头的环形带，其横截面为②，工作面是与轮槽相接触的③，带与轮槽底面不接触。
螺纹的主要参数
4．8 420 340 124
5．6 500 300 147
5．8 6．8 8．8 520 600 800 420 480 640 152 181 240
9．8 10．9 900 1040 720 940 276 304
12．9 1220 1100 366
推荐材料
低 碳 低碳钢或中碳钢 钢
低碳合金钢 中碳钢，低 或中碳钢淬 中碳合金钢 合 金 火并回火 淬火并回火 钢
fF mz K f R F Kf R
fmz
式中：f—接合面间摩擦系数 m—接合面数 Kf—考虑摩擦系数不稳定及靠摩
擦传力有时不可靠而引入的可靠性系数 一般Kf=1.1~1.3
(2) 用绞制孔螺栓联接
zFs R R
Fs z
3、受旋转力矩T的螺栓组联接
(1) 采用普通螺栓联接时，靠预紧后在 接合面上各螺栓处摩擦力对形心的力 矩之和平衡外加力矩T
cos
f f
三 、常用螺纹的特点和应用
螺纹的分类： 按牙形：三角形螺纹、矩形螺纹、梯形螺纹、 锯齿形螺纹、管螺纹 按母体形状：圆柱螺纹、圆锥螺纹
对螺纹的要求：足够的强度和良好的工艺性 联接螺纹：自锁 管 螺 纹：紧密性、气密性 传动螺纹：效率高 调整螺纹：精度高 起重螺纹：效率高、自锁性好
等级
5
68
9
10 12
相配 螺栓 性能 等级 直径 范围
3.6,4.6,4.8 3.6,4.6, 5.6, 6.8 8.8 8.8 9.8 10.9 12.9 4.8 5.8
>16
≤16 所有直径 >16 ≤ 所有 ≤
16 直径 39
5-3 螺纹联接的预紧
预紧的作用： 预紧可使联接在承受工作载荷之前就受到预紧 力F`的作用，以防止联接受载后被联接件之间 出现间隙或横向滑移。预紧也可以防松
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节普通螺纹的主要参数
【导入】上节课讲了那么多的螺纹，它们在加工的时候肯定要根据不同的尺寸加工，那么应该知道哪些尺寸呢？我们叫这些尺寸为螺纹的参数。
【新课】一、螺纹的直径
1.螺纹的直径分为大径、中径和小径
普通螺纹的大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。
内螺纹的大径用代号D表示，外螺纹的大径用代号d表示。
螺纹的公称直径是指代表螺纹尺寸的直径。
普通螺纹的公称直径是大径。
2. 小径
普通螺纹的小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。
内螺纹的小径用代号D1表示，外螺纹的小径用代号d1表示。
3. 中径
普通螺纹的中径是指一个假想圆柱的直径，该圆柱的素线通过牙型上的沟槽和凸起宽度相等的地方。
该假想圆柱称为中径圆柱。
内螺纹的中径用代号D2表示，外螺纹的中径用代号d2表示。
二、牙型角
牙型角是指在螺纹牙型上，两相邻牙侧间的夹角。
普通螺纹的牙型角a。
牙型半角是牙型角的一半，用代号a/2表示。
牙侧角是指在螺纹牙型上，牙侧与螺纹轴线的垂线间的夹角。
三、螺距和导程
1. 螺距（P）
螺距是指相邻两牙在中径线上对应两点间的轴向距离。
2. 导程（P h）
导程是指同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
3.螺距、线数、导程之间的关系
单线螺纹的导程就等于螺距
多线螺纹的导程等于螺旋线数与螺距的乘积
即P h＝ZP
四、螺纹升角
螺纹升角又称导程角，普通螺纹的螺纹升角是指在中径圆柱上，螺旋线的切线与垂直于螺纹轴线的平面的夹角。
五、牙型高度h1
在螺纹牙型上，牙顶到牙底在垂直于螺纹轴线方向上的距离。
