附加横向钢筋计算书
项目名称_____________构件编号_____________日期_____________ 设 计 者_____________
校 对 者_____________
一、设计资料
次梁:b ×h = 400mm ×400mm
主梁:H = 600mm
混凝土保护层厚度:a s = 35mm
箍筋:HRB335(20MnSi)
f yv = 300N/mm 2
荷载设计值:N = 100.00kN h 1=165s = 1100
二、计算结果

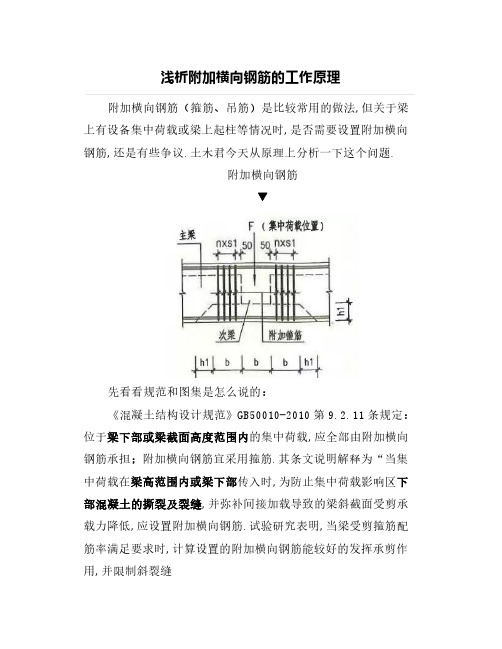

1.1 附加箍筋布置范围
附加箍筋布置范围 s =2×h 1+3×b =2×165+3×400=1530=1530mm
在长度 s 范围内,次梁每侧最多可放置的附加箍筋根数:
N max =((s -b)/2-100)/50+1=((1530-400)/2-100)/50+1=10.3
取N max =10

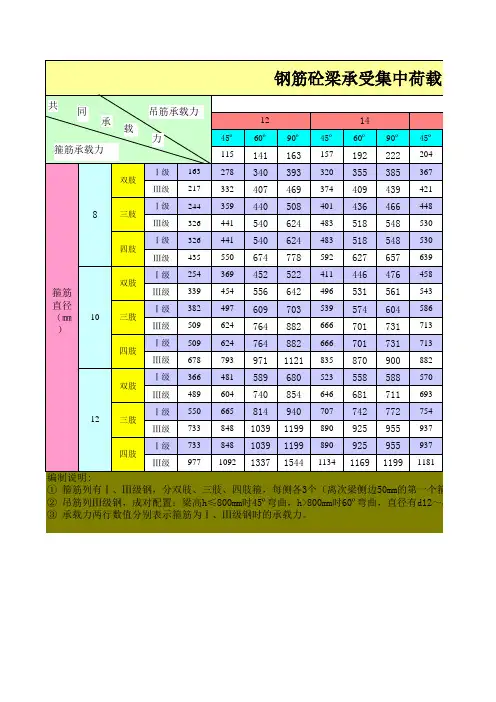

1.2 计算附加横向钢筋总截面面积
根据混凝土规范 10.2.13
A sv = F f sv = 100.0×1000300.0 = 333.33mm 2
实际配置附加箍筋 "8@100⎝⎛⎭⎫A sv s = 50.3100 = 0.5027 其中s 为附加箍筋间距
