《有杆抽油系统》课程综合复习资料
有杆抽油系统第章抽油杆共118页文档
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
有杆抽油系统第章抽油杆
61、辍学如磨刀之石，不见其损，日 有所亏 。 62、奇文共欣赞，疑义相与析。
63、暧暧远人村，依依墟里烟，狗吠 深巷中 ，鸡鸣 桑树颠 。 64、一生复能几，倏如流电惊。 65、少无适俗韵，性本爱丘山。
▪
谢谢！
118
采油工程综合复习资料
采油工程综合复习资料一．名词解释1.油井流入动态：指油井产量与井底流压的关系。
表示油藏向该井供油的能力。
2.吸水指数：单位压差下的日注水量。
3.蜡的初始结晶温度：由于温度降低油气井开始结蜡时所对应的井底温度。
4.气举采油法:利用从地面注入高压气体将井内原油举升到地面的一种人工采油方法。
5.等值扭矩：就是用一个不变化的固定扭矩代替变化的实际扭矩,两种扭矩下电动机的发热条件相同,此固定扭矩即为实际变化的扭矩的等值扭矩。
6.气液滑脱现象：在气液两相流动中，由于气液密度差，产生气体流速超过液体流速的现象。
7.扭矩因素：对扭矩的各种影响因素。
8.配注误差：配注误差等于实际注水量与设计配注量之差同设计配注量比值的百分数.9.填砂裂缝的导流能力：流体通过裂缝的流动能力。
10.气举启动压力:在气举采油过程中，压缩机所对应的最大功率。
11.采油指数:单位生产压差下的产量。
12.注水指示曲线：表示注入压力与注入量的关系曲线。
13.冲程损失：抽油杆因弹性变性而引起的变化量。
14.余隙比：泵内为充满的体积与整个泵体积之比。
15.流动效率：油井的理想生产压差与实际生产压差之比。
16.酸的有效作用距离：酸液由活性酸变为残酸之前所流经裂缝的距离。
17.面容比：表面积与体积的比值。
二：填空题1．自喷井井筒气液两相管流过程中可能出现的流型有（纯油流），（泡流），（段塞流），（环流），（雾流）。
2．气举采油法根据其供液方式的不同分为（自喷）和（人工举升）两种类型。
3．表皮系数S与流动效率FE的关系判断：S>0时，FE(<)1;S=0时，FE(=)1;S<0时，FE(>)04．抽油机型号CYJ3-1.2-7HB中，“3”代表（悬点载荷30KN），“1.2”代表（最大冲程长度1.2米），“7”代表（减速箱额定扭矩7KN.M）和“B”代表（曲柄平衡）。
5．常规有杆抽油泵的组成包括（工作筒）（活塞）（阀）三部分。
6．我国研究地层分层吸水能力的方法主要有两大类，一类是（早期注水），另一类是（注水井调剖）。
第八章有杆抽油设备(之二)要点
到 P静上 ， ' P 悬点增加的载荷 油 ，是缓慢加到悬点上。 即悬点走过了 （杆、管静变形），载荷才全 部加到悬点上。
•【这里可认为悬点不动， 载荷增加，由于变 形， 向下延伸。现在悬点在运 动，相当于把变形部分 的 ，很轻松的拉过 去。】
• ②封闭平行四边形
•
• • •
上冲程载荷、位移曲线， AB—BC； 位移：EB= ， BC= S效 ； 下冲程载荷、位移曲线， CD—DA； 位移：经过 后，完 •【下冲程缓慢减载，经过 成卸载，完成 S效。
• 曲柄—连杆—滑块机构。
（B点相当滑块： 认为
r l
r 、K 0
，B点弧度
大近于直线）。
• （3）B点运动
aB 】 • 【关键是求 B点 S B ， VB ，
• 冲程： S B r(1 cos )
• 速度： VB r sin
• 加速度： aB r 2 cos
（4）A点运动（悬点处）
a（理） A
• 研究证明（ma 与
• •
ma
r r ， 有关）: l K
后臂
r 1 l r 2 1 ( ) K
（8）
• 实际抽油机中：ma 1.45 ~ 1.53 • 用处：用理想式求出 a A 乘 ma ， ' • 得 a A ，计算简单。
• ③理想 a A 对称（顺、逆旋转 a ;A 非对称。 均可），
a ＋ ， P惯上正 • 0 ~ 90 ， P上 增加; 向 ，
P惯上 a ， • 90 ~ 180 ， P上 减小。 向 ， • 下冲程： a , P惯下 向 , 前段， P下 减小； a , P惯下 向 , 后段， P下 增加 ； （参看图1- 19～20）
有杆泵抽油理论与设备
有杆泵抽油理论与设备一、填空题1、关闭、油管、抽油杆、伸长、收缩。
2、减速箱、动力设备。
3、回声仪、动力仪。
4、外螺纹接头、卸荷槽、推承面台肩、扳手方颈、凸缘5、滞后超前低于6、软特性电机7、悬点位移与冲程长度的比值。
8、游梁平横、曲柄平衡、复合平衡。
9、动载荷、静载荷。
10、电动机发电机和电磁制动11、机械式液力式二、判断题1对；2错；3错；4错；5对；6对；7对；8对；9对；10错。
三、单选题：1A；2D；3D；4A；5B;四：简答题1、简述游梁式抽油机的基本结构和工作原理。
游梁式抽油机主要由电动机、皮带减速箱、曲柄—连杆．游梁机构以及辅助部件等四大部分组成。
其工作原理是：皮带减速箱将电动机的旋转运动变为曲柄轴的低速旋转运动，再由四连杆机构变为悬绳器的上下往复运动，带动井下抽油杆和抽油泵工作，实现抽汲目的。
2、怎样判断游梁式抽油机的平衡状况？不平衡时怎样进行调整？答：从抽油机扭矩曲线上观察驴头在上下冲程中峰值扭矩是否相等，可直接判断出抽油机的平衡状况。
如果上冲程峰值扭矩大于下冲程峰值扭矩，则表明上重下轻，平衡不够，需要增大平衡扭矩；否则需要减小平衡扭矩。
对于游梁式抽油机来说，除了用扭矩曲线判断抽油机的平衡状况之外，常用的方法还有如下几种：（1）观察法①电动机是否有不正常的“呜呜”声。
②采取反复开停抽油机的方法来观察驴头和曲柄的停留位置。
一般平衡理想的抽油机，当曲柄在任何转角停抽时，曲柄可停留在任何位置。
如果当驴头在任何位置停抽时，最后驴头停在上死点，表明平衡块偏重；相反，最后驴头停在下死点，则表明平衡块偏轻。
（2）测时法对于常规型游梁式抽油机来说，当完全平衡时，抽油机上下行程的时间是相等的。
如果上冲程快，下冲程慢，则说明所加的平衡块过重，应减轻平衡块的重量，或是减小平衡半径；相反，如果下冲程快，上冲程慢，则说明所加的平衡块过轻，应加重平衡块的重量，或是增加平衡半径。
但是，测时法不适用于异相平衡或气平衡的游梁式抽油机的平衡判断。
有杆抽油系统复习资料
《有杆抽油系统》综合复习资料参考答案一、填空题1、抽油设备由(1) 、(2) 、(3) 及井下采油附件组成。
2、当抽油机悬点开始上行时，游动阀(4) ，液柱重量由(5) 转移(6) 上，从而使抽油杆(7) ，油管(8) 。
3、在抽油机井生产过程中，如果上冲程快，下冲程慢，则说明平衡(9) ，应(10) 平衡重或平衡半径。
4、测量抽油机井液面使用的仪器是(11) ；测量抽油机井示功图使用的仪器是(12) 。
5、游梁式抽油机的平衡方式主要有机械平衡和气平衡两种。
其中，机械平衡方式包括(13) 、(14) 和(15) 三种。
6、弹性滑动使带速(16) （超前或滞后）于主动轮表面速度而又(17) （超前或滞后）于从动轮表面速度，从动轮的圆周速度总是(18) （低于或高于）主动轮的圆周速度。
7、普通抽油杆的杆头主要由外螺纹接头、卸荷槽、(19) 、(20) 、(21) 和圆弧过渡区组成。
8、抽油井工作时，作用在悬点上的摩擦载荷主要有：①抽油杆柱与油管的摩擦力，②柱塞与衬套之间的摩擦力，③液柱与抽油杆柱之间的摩擦力，④液柱与油管之间的摩擦力，⑤液体通过游动阀的摩擦力。
上冲程中作用在悬点上的摩擦载荷是受(22) 、(23) 及(24) 三项影响，其方向向下，故增加悬点载荷；下冲程中作用在悬点上的摩擦载荷是受(25) 、(26) 、(27) 及(28) 四项影响，其方向向上，故减小悬点载荷。
9、游梁式抽油机主要由(29) 、(30) 、曲柄连杆游梁机构以及辅助部件等四大部分组成。
10、列举游梁式抽油机除机械平衡与气动平衡外的两种主要平衡方式，如(31) 、(32) 以及利用可调相位角平衡装置实现抽油机平衡。
11、在不同转差率范围内，游梁式抽油机的动力装置—异步电机处于不同的工作状态，主要包括(33) 、(34) 和(35) 三种。
二、判断题1、前置型气平衡游梁式抽油机可以实现上下冲程中的对应载荷完全相同。
（）2、旋转驴头游梁式抽油机、蛋形驴头游梁式抽油机、六连杆双游梁抽油机均具有长冲程的特点。

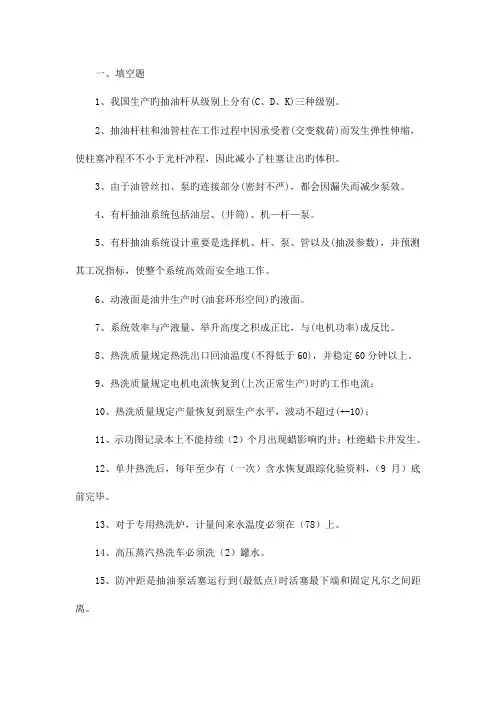

2023年采油工程题库
一、填空题1、我国生产旳抽油杆从级别上分有(C、D、K)三种级别。
2、抽油杆柱和油管柱在工作过程中因承受着(交变载荷)而发生弹性伸缩，使柱塞冲程不不小于光杆冲程，因此减小了柱塞让出旳体积。
3、由于油管丝扣、泵旳连接部分(密封不严)，都会因漏失而减少泵效。
4、有杆抽油系统包括油层、(井筒)、机—杆—泵。
5、有杆抽油系统设计重要是选择机、杆、泵、管以及(抽汲参数)，并预测其工况指标，使整个系统高效而安全地工作。
6、动液面是油井生产时(油套环形空间)旳液面。
7、系统效率与产液量、举升高度之积成正比，与(电机功率)成反比。
8、热洗质量规定热洗出口回油温度(不得低于60)，并稳定60分钟以上。
9、热洗质量规定电机电流恢复到(上次正常生产)时旳工作电流；10、热洗质量规定产量恢复到原生产水平，波动不超过(+-10)；11、示功图记录本上不能持续（2）个月出现蜡影响旳井；杜绝蜡卡井发生。
12、单井热洗后，每年至少有（一次）含水恢复跟踪化验资料，（9月）底前完毕。
13、对于专用热洗炉，计量间来水温度必须在（78）上。
14、高压蒸汽热洗车必须洗（2）罐水。
15、防冲距是抽油泵活塞运行到(最低点)时活塞最下端和固定凡尔之间距离。
16、示功图不闭合时，应(必需复测)功图。
17、作业施工一体化规定检泵方案设计前由(采油队)建立异常井申请单。
18、外加厚油管措施是针对(偏心井)第一根油管断漏问题。
19、防偏磨配套技术由全井扶正、(统一杆径)、大流道泵、定期旋转抽油杆四项措施构成。
20、∮25mm抽油杆上提负荷不小于(26吨)时须全井更换抽油杆。
21、目前我厂抽油机井换泵重要有纯换大、检换大、(检换小)3种类型。
22、我厂对∮(95)mm泵井所有采用油管锚定措施。
23、检泵率为检泵井数与(油井开井数)之比。
24、返工率为返工井数与(检泵井数)之比。
25、综合返工率为抽油机井返工井数与(油井施工总井数)之比。
26、扶正环应安装在抽油杆接箍如下(20-25)cm范围内。
《有杆泵采油》课件
适用性
适应性强
有杆泵采油系统适用于各种类型的油田，尤其在斜井和水平井中表现出较好的 适应性。
可靠性高
经过多年的实践检验，有杆泵采油系统表现出较高的可靠性和稳定性，能够保 证长期的稳定生产。
04
有杆泵采油操作流程
BIG DATA EMPOWERS TO CREATE A NEW
ERA
开井采油
启动抽油机
停井操作
按照停井方案进行操作，关闭 相关阀门和设备，确保油井安 全关闭。
修井作业
针对需要修井的油井，进行相 应的修井作业，恢复油井产能 。
开井复产
修井作业完成后，按照操作规 程重新开井采油，确保油井恢
复正常生产。
05
有杆泵采油优缺点分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
有杆泵采油的定义
01
有杆泵采油是一种利用地面抽油 机作为动力源，通过抽油杆将动 力传递给井下抽油泵，从而将井 下原油举升到地面的采油方式。
02
它是一种广泛应用于油田开采的 技术，具有开采效率高、成本低 等优点。
有杆泵采油的原理
当抽油机带动抽油杆柱旋转时，井下抽油泵的游动阀和固定阀受到离心力、惯性 力和重力的作用，产生交替的开启和关闭运动，从而实现原油的举升。
02
有杆泵采油系统组成
BIG DATA EMPOWERS TO CREATE A NEW
ERA
抽油机
01
02
03
种类
游梁式抽油机、无游梁式 抽油机（链条式、滚筒式 等）
作用
提供动力，将井下的原油 提升到地面
特点
可靠性高、适应性强、寿 命长
抽油杆
有杆抽油系统与智能调控(山东联盟)智慧树知到课后章节答案2023年下中国石油大学(华东)
有杆抽油系统与智能调控（山东联盟）智慧树知到课后章节答案2023年下中国石油大学（华东）中国石油大学（华东）绪论单元测试1.采油工程是研究石油从油层流入油井，从油井流到地面的一门科学。
其主要任务是使油气畅流入井。
（）A:错 B:对答案:错2.采油工程中采用的采油方式很多，根据采油的能量可分为自喷采油和人工举升采油。
（）A:对 B:错答案:对3.目前常用的有杆泵采油方式包括常规有杆泵采油和（）A:电动潜油螺杆泵采油 B:水力活塞泵采油 C:地面驱动螺杆泵采油 D:电动潜油离心泵采油答案:地面驱动螺杆泵采油4.油层的工作特性用油井流入动态关系（IPR）曲线描述。
（）A:对 B:错答案:对5.井筒中流体流动服从渗流规律。
（）A:对 B:错答案:错第一章测试1.游梁式抽油机按驴头结构型式可分为常规型、前置型、异相型、斜井式等。
（）A:错 B:对答案:错2.游梁式抽油机按平衡方式一般可分为：（）A:齿轮平衡式 B:气平衡式 C:液力平衡式 D:机械平衡式答案:气平衡式;液力平衡式;机械平衡式3.CYJQ14-5-73HQ表示前置式气动平衡游梁抽油机，最大载荷14kN，最大冲程5m，允许扭矩73kN.m。
（）A:错 B:对答案:错4.游梁式抽油机主要由（）等四大部分组成。
A:电动机 B:辅助部件 C:曲柄－连杆－游梁机构 D:皮带减速箱答案:电动机;辅助部件;曲柄－连杆－游梁机构;皮带减速箱5.四连杆机构的作用是将曲柄的旋转运动转化为悬点的上下往复运动，以适应抽油杆上下运动的特点。
（）A:对 B:错答案:对6.皮带式抽油机结构特点：（）A:平衡效果好； B:冲程长； C:结构紧凑，外形尺寸小，占地面积小，重量轻。
D:节电；答案:平衡效果好；;冲程长；;结构紧凑，外形尺寸小，占地面积小，重量轻。
;节电；7.抽油机不平衡造成的后果：（）A:破坏曲柄旋转速度的均匀性，影响抽油杆和泵正常工作。
B:上冲程中电动机承受着极大的负荷，下冲程中抽油机带着电动机运转，造成功率的浪费，降低电动机的效率和寿命； C:由于负荷极不均匀，会使抽油机发生激烈振动，而影响抽油装置的寿命。
第03章有杆泵采油-2资料重点
Ps
pi 0.1
△P
气体影响增大
泵充不满
Pwf
沉没度hs的确定原则:
⑴Rp<80m3/m3的稀油，定时或连续放套管气生 产时，hs>50m。
⑵Rp>80m3/m3，控制套压生产时，hs>150m。
⑶对于高产稠油井，hs>250m，以保证泵的充 满程度。
泵效小于1
(一)静载荷作用下的柱塞冲程
液柱载荷交替地由油管转移到抽油杆柱和由抽油杆 柱转移到油管，使杆柱和管柱发生交替地伸长和缩短。
抽油杆柱和油管柱的自重伸长在泵工作的整个过程 中是不变的，它们不会影响柱塞冲程。
抽油杆和油管弹性伸 缩如图3-19所示。
冲程损失：
r t
柱塞冲程：
S p S (r t ) S
l
由于抽油杆柱上各点所承受的惯性力不同，计算
中近似取其平均值，即：
i
Wr SN 2L 1790 fr E
因此，考虑静载荷和惯性载荷后的柱塞冲程为：
Sp
S
i
S(1 Wr N 2L )
1790 fr E
(三)抽油杆柱的振动对柱塞冲程的影响
液柱载荷交变作用
抽油杆柱振动
抽油杆柱变速运动
抽油杆柱变形
柱塞与衬套间隙漏失计算
静止条件下的漏失量： q1
De 3g 12
H l
活塞向上运动时上带液量： q2
1 2
De
p总漏失量为：qq1 Nhomakorabeaq2
De 3 g 12
.
H l
1 2
De
p
低粘深井漏失大。措施：提高泵等级、快速抽汲
所以只考虑柱塞间隙漏失时，漏失系数为：
有杆抽油系统 第 章 抽油杆共118页
51、没有哪个社会可以2、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
中石油华东《有杆抽油系统》2018年秋学期在线作业(一)
------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 油管锚可分为机械式油管锚和（）两大类。
A: 张力式油管锚B: 旋转式油管锚C: 液力式油管锚D: 压差式油管锚正确答案：(单选题) 2: 下列（）不是管式抽油泵的特点。
A: 结构简单，成本低B: 泵筒壁厚，承载能力大C: 适于高产液井D: 多在深井中使用正确答案：(单选题) 3: 下列（）特点不是玻璃钢抽油杆的性能特点。
A: 重量轻B: 弹性好C: 可承受轴向压缩载荷D: 耐腐蚀正确答案：(单选题) 4: 提升液体和克服各种阻力所消耗的功率为抽油机的（）。
A: 输入功率B: 光杆功率C: 有效功率D: 系统效率正确答案：(单选题) 5: 抽油杆杆体断裂的原因主要有抽油杆柱设计不合理（）以及腐蚀等因素。
A: 预紧力过大或不足B: 抽汲载荷超载C: 液击、碰泵的冲击载荷的影响D: 由于制造、运输、储存和使用过程引起弯曲正确答案：(单选题) 6: 对于常规型游梁式抽油机，当驴头处于上、下死点位置时，连杆中心线间的夹角基本为零，这个角被称为抽油机的（）。
A: 平衡相位角B: 极位夹角C: 游梁摆角D: 曲柄转角正确答案：(单选题) 7: 上冲程时，泵腔压力（），固定阀（），游动阀（）。
A: 降低、关闭、打开B: 降低、打开、关闭C: 增大、关闭、打开D: 增大、打开、关闭正确答案：------------------------------------------------------------------------------------------------------------------------------ (单选题) 8: 带状抽油杆是一种由石墨复合材料制成的抽油杆，具有（）以及耐腐蚀、使用寿命长等特点。
有杆抽油系统——第3章 抽油泵PPT课件
适用范围：下泵深度较大，但产量较低的井
2. 有 杆 泵 的 基 本 参 数
抽油泵型号表示方法
3.2 抽油泵的类型与结构
二、标准抽油泵的结构及特点
1．管式抽油泵的结构及特点 （1）管式抽油泵的结构
管式抽油泵的泵筒是按设计的泵挂深度由油管接箍直 接连接在油管的下端，而柱塞则随抽油杆下入泵筒内。管 式抽油泵从结构上又可分为可打捞式管式泵和不可打捞式 管式泵。
(1) 抽油杆柱和油管柱的弹性伸缩
(2) 气体和充不满的影响 (3) 漏失影响 l
V液
V活
(4) 体积系数的影响
B
1 Bl
入
Sp S
3.1 抽油泵的工作原理及工作特点
（四）提高泵效的措施
(1)选择合理的工作方式 ①选用长冲程、低冲次，减小气体影响，降低悬点载荷，特别 是稠油井。 ②连喷带抽井选用大冲数快速抽汲，以增强诱喷作用。 ③深井抽汲时，S和N的选择一定要避开不利配合区。 (2)确定合理沉没度。 (3)改善泵的结构，提高泵的抗磨、抗腐蚀性能。
(4)使用油管锚减少冲程损失。
(5)合理利用气体能量及减少气体影响。
3.1 抽油泵的工作原理及工作特点
二、抽油泵的工作特点
抽油泵外径受井眼尺寸的限制，只能是立式结构。在冲次相 同的条件下，要增加泵的排量，就须增大冲程长度，加长泵 的尺寸。 抽油泵在井下工作，有的需要装在3000多米的深处，这样， 柱塞上下压差很大，要维持柱塞与泵筒间的密封性和耐磨性， 提高泵效和延长使用寿命，就需要耐压泵筒和较长的柱塞。 抽油泵的工作和使用周期，受抽油杆强度和刚度的影响，如 抽油杆的变形和振动，影响柱塞有效冲程长度和泵的平稳性。 抽油泵在恶劣环境下连续工作。如油井含气、含砂；介质腐 蚀、结垢；高压、高粘度流体和较高的温度等。
有杆抽油系统——第2章 抽油杆
2.1 抽油杆结构及制造工艺
在典型抽油杆工艺路线的基础上，增加表面加热淬火工 序，并调整部分工序便可形成超高强度抽油杆的制造工艺路 线。制造超高强度抽油杆的典型工艺流程，如图所示。
2.1 抽油杆结构及制造工艺
主要用途如下：①使零件表面产生压应力，可提高它们 的疲劳强度及抗拉应力腐蚀的能力；②对扭曲的薄壁零 件进行校正；③代替一般的冷、热成型工艺，对大型薄 壁零件进行成型加工，不仅可避免零件表面有残余拉应 力，而且可获得对零件有利的压应力。
应注意的是：经喷丸或抛丸处理过的零件的使用温度不 能太高，否则压应力在高温下会自动消失，因而失去预 期的效果。它们的使用温度由零件的材质决定，对于一 般钢铁零件约为260—290℃。
抽油杆的主要尺寸
（mm）
2.1 抽油杆结构及制造工艺
普通抽油杆分为C级、D级和K级三个等级。 –C级抽油杆用于轻、中负荷的油井； –D级杆用于中、重负荷的油井； –K级杆用于轻、中负荷并有腐蚀性的油井。
2.1 抽油杆结构及制造工艺
二、接箍 接箍是抽油杆组合时的连接零件，按其结构特征可分为： 普通接箍、异径接箍和特种接箍。 1. 普通接箍 用于连接等直径的抽油杆。其中Ⅰ型带扳 手平面；Ⅱ型不带扳手平面，又称小井眼接箍。 2. 异径接箍 用于连接不同直径的抽油杆。同普通接箍 一样，异径接箍也分为Ⅰ型和Ⅱ型。 3.特种接箍 特种接箍主要有滚轮式接箍和滚珠式接箍 ，又称滚轮式扶正器和滚珠式扶正器，用于斜井或普通油井 中降低抽油杆柱与油管之间的摩擦力，减少对油管的磨损。
有杆抽油系统 第 章 抽油杆共118页文档
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
有杆抽油系统 第 章 抽油杆
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
第十章有杆泵抽油
第十章有杆泵采油本章要求掌握的内容(10 学时)·掌握油气井举升系统的工作原理与影响因素，能够正确选择、设计举升方式·游梁式抽油机悬点运动规律及载荷计算。
·抽油机平衡原理及平衡计算。
·抽油机曲柄轴扭矩曲线绘制，最大扭矩计算及电机功率计算。
·影响泵效的因素及提高泵效的措施。
·有杆泵采油系统的选择设计方法。
·抽油井生产系统分析方法。
第八节抽油泵工况分析抽油泵工作状况的好坏，直接影响抽油井的系统效率，因此，需要经常进行分析，以采取相应的措施。
分析抽油泵工作状况常用地面实测示功图，即悬点载荷同悬点位移之间的关系曲线图，它实际上直接反映的是光杆的工作情况，因此又称为光杆示功图或地面示功图。
由于抽油井的情况较为复杂，在生产过程中，深井泵将受到制造质量、安装质量，以及砂、蜡、水、气、稠油和腐蚀等多种因素的影响，所以，实测示功图的形状很不规则。
为了正确分析和解释示功图，常需要以理论示功图及典型示功图为基础，进而分析和解释实测示图。
一、理论示功图分析1. 静载荷作用的理论示功图静载荷作用的理论示功图为一平行四边形，如图10－17所示。
为上冲程静载变化线，其中为加载线。
加载过程中，游动阀和固定阀均处于关闭状态，点加载结束，因此，此时活塞与泵筒开始发生相对位移，固定阀开始打开液体进泵，故为吸入过程，并且。
为下冲程静载变化线，其中为卸载线。
卸载过程中，游动阀和固定阀均处于关闭状态，到点卸载结束，因此，此时活塞与泵筒开始发生相对位移，游动阀被顶开，泵开始排液，故DA为排出过程，并且。
2. 惯性和振动载荷作用的理论示功图考虑惯性载荷的理论示功图是将惯性载荷叠加在静载荷上，结果因惯性载荷的影响使静载荷理论示功图被扭曲一个角度，并且变为不规则四边形，如图10－18所示。
当考虑振动载荷时，则将由抽油杆振动引起的悬点载荷叠加在四边形上。
由于抽油杆柱的振动发生在粘性液体中，为阻尼振动，因此振动载荷的影响将逐渐减弱。
华东石油《有杆抽油系统》2019年春学期在线作业(二)辅导答案
《有杆抽油系统》2019年春学期在线作业（二）
抽油井工作时，上冲程中作用在悬点上的摩擦载荷是受（）的影响，其方向向下，增加悬点载荷。
A.抽油杆柱与油管的摩擦力
B.柱塞与衬套之间的摩擦力
C.液柱与抽油杆柱之间的摩擦力
D.液柱与油管之间的摩擦力
正确答案:ABD
按固定装置在泵上的位置和在抽油时是泵筒上下移动还是柱塞上下移动，可将杆式抽油泵分为（）三类。
A.定筒式顶部固定杆式泵
B.定筒式底部固定杆式泵
C.动筒式顶部固定杆式泵
D.动筒式底部固定杆式泵
正确答案:ABD
抽油杆杆头由（）和凸缘、圆弧过渡区部分组成。
A.外螺纹接头
B.卸荷槽
C.推承面台肩
D.扳手方颈
正确答案:ABCD
连续抽油杆的优势主要表现在（）。
A.大幅降低抽油杆的失效频率
B.减轻抽油杆与油管的摩擦
C.降低抽油杆的工作应力
D.提高作业速度，减轻作业强度
正确答案:ABCD
影响抽油杆疲劳破坏的因素主要有材料特性以及（）。
A.载荷
B.构件的形状和尺寸
C.杆柱设计的合理性
D.工作环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有杆抽油系统一、1、在上下冲程中，摩擦载荷始终增加抽油机的悬点载荷。
（×）2、抽油设备由抽油机、抽油杆、抽油泵及井下采油附件组成。
（√）3、游梁式抽油机主要由电动机、皮带减速箱、曲柄—连杆—游梁机构以及辅助部件等四大部分组成。
（√）4、旋转驴头游梁式抽油机、蛋形驴头游梁式抽油机、六连杆双游梁抽油机均具有长冲程的特点。
（√）5、游梁式抽油机的运动指标越接近于1，悬点的实际运动规律就越接近于真实运动规律。
（×）6、对于要求安装刮蜡器的抽油杆，需要在抽油杆上设置一定数量的限位器，限位器之间的距离为冲程的一半。
（√）7、气锁会因沉没压力升高而自动解除。
（√）8、气锁会因沉没压力升高而自动解除。
（√）9、K级杆用于中、重负荷并有腐蚀性的油井。
（×）10、采用玻璃钢抽油杆可以实现小泵深抽或大排量的功能。
（√）11、钢丝绳抽油杆是具有代表性的柔性抽油杆。
（×）12、抽油杆及其接箍的主要失效类型是疲劳断裂。
（√）13、对于要求安装刮蜡器的抽油杆，需要在抽油杆上设置一定数量的限位器，限位器之间的距离为冲程的一半。
（√）14、抽油泵主要有泵筒、柱塞、游动阀、固定阀组成。
（√）15、可打捞式管式抽油泵由于加长短节与柱塞的配合间隙大而增加了泵的余隙，故在油气比大的油井不宜采用。
（√）16、碗式柱塞适用于含砂较多的油井。
（×）17、在抽油泵下悬挂尾管或下油管锚均可改善油管的工作状况。
（√）二、单选题1、弹性滑动使带速于主动轮表面速度而又于从动轮表面速度，从动轮的圆周速度总是主动轮的圆周速度。
（B）A 超前滞后低于B 滞后超前低于C 超前滞后高于D 滞后超前高于2、下冲程中，沉没压力对悬点载荷的影响是 C 。
A 增加B 减小C 没有影响D 前半冲程增加，后半冲程减小3、下列 C 特点不是玻璃钢抽油杆的性能特点。
A 重量轻B 弹性好C 可承受轴向压缩载荷D 耐腐蚀4、测量抽油机井示功图使用的仪器是 B 。
A 回声仪B 水力动力仪C 传感测试仪D 记录仪5、带状抽油杆是一种由石墨复合材料制成的抽油杆，具有 A 以及耐腐蚀、使用寿命长等特点。
A 抗疲劳强度高B 弹性好，刚度低C 结构尺寸大D 磨损均匀6、在典型抽油杆工艺路线的基础上，增加 D 工序，并调整部分工序便可形成超高强度抽油杆的制造工艺路线。
A 抛丸强化 B 热校直 C 冷校直 D 表面淬火7、下列B不是管式抽油泵的特点。
A 结构简单，成本低 B 泵筒壁厚，承载能力大8、在油井中使用刮蜡器以后，抽油杆在上下冲程时的阻力增加，这将使悬点最大负荷增加，使抽油杆在下冲程时产生附加的弯曲应力，为此应在抽油杆下部使用 A 。
A 加重杆B 扶正器C 减振器D 防脱器9、下列 A 抽油泵不适合于在含砂油井使用。
A 流线型抽油泵B 三管抽油泵C 防砂卡抽油泵D出砂井用抽油泵10、提升液体和克服各种阻力所消耗的功率为抽油机的 B 。
A 输入功率 B 光杆功率 C 有效功率 D 系统效率C 适于高产液井 D 多在深井中使用四、多选题1、抽油机的平衡主要受下列ABCD 因素的影响。
A 油井生产参数B 平衡方式C 平衡位置D 抽油机的几何外形2、适合于油气比大油井使用的抽油泵主要有AC。
A 两级压缩抽油泵B 流线型抽油泵C 机械启闭阀抽油泵D 三管抽油泵3、按固定装置在泵上的位置和在抽油时是泵筒上下移动还是柱塞上下移动，可将杆式抽油泵分为ABD 三类。
A 定筒式顶部固定杆式泵 B 定筒式底部固定杆式泵C 动筒式顶部固定杆式泵 D 动筒式底部固定杆式泵4、空心抽油杆是为满足AC 井的开采而研制的。
A 稠油井B 出砂井C 结蜡井D 稀油井5、除了抽油杆和接箍以外，抽油杆柱的附属器具主要有ABCD 。
A 抽油光杆B 抽油杆扶正器C 加重杆D 抽油杆防脱器五、简答题1、怎样判断游梁式抽油机的平衡状况？不平衡时怎样进行调整？答：从抽油机扭矩曲线上观察驴头在上下冲程中峰值扭矩是否相等，可直接判断出抽油机的平衡状况。
如果上冲程峰值扭矩大于下冲程峰值扭矩，则表明上重下轻，平衡不够，需要增大平衡扭矩；否则需要减小平衡扭矩。
对于游梁式抽油机来说，除了用扭矩曲线判断抽油机的平衡状况之外，常用的方法还有如下几种：（1）观察法①电动机是否有不正常的“呜呜”声。
②采取反复开停抽油机的方法来观察驴头和曲柄的停留位置。
一般平衡理想的抽油机，当曲柄在任何转角停抽时，曲柄可停留在任何位置。
如果当驴头在任何位置停抽时，最后驴头停在上死点，表明平衡块偏重；相反，最后驴头停在下死点，则表明平衡块偏轻。
（2）测时法对于常规型游梁式抽油机来说，当完全平衡时，抽油机上下行程的时间是相等的。
如果上冲程快，下冲程慢，则说明所加的平衡块过重，应减轻平衡块的重量，或是减小平衡半径；相反，如果下冲程快，上冲程慢，则说明所加的平衡块过轻，应加重平衡块的重量，或是增加平衡半径。
但是，测时法不适用于异相平衡或气平衡的游梁式抽油机的平衡判断。
（3）测电流法现场最简便的方法就是用钳形安培表测量电动机的三相电流。
对于平衡良好的抽油机来说，上下行程电动机的电流峰值是相等或相近的。
如果测得上冲程电流大于下冲程电流，则表明平衡重偏轻，否则平衡重偏重。
要使抽油机上下行程时电动机的电流峰值相等是很困难的。
一般规定，抽油机平衡率（下冲程电流峰值/上冲程电流峰值）不小于70%即认为抽油机已处于平衡状态。
（4）平衡半径法目前没有直接测减速器轴扭矩的仪器，用贴应变片的方法计算扭矩，成本高，难操作。
现场一般采用扭矩因素法和经验公式法。
2、简述气锚的工作原理。
答：建立在油气密度差的基础上，利用滑脱和离心的作用将油气分开。
上冲程时（泵吸入阶段），分气过程可分为四个步骤：（1）气泡在套管内随液流上升时，由于油气密度差，使油气产生滑脱，气泡上行速度等于液体上升速度加上气泡在静止液体中上升速度。
因次，气泡上升速度较液体上升速度快一个，进行气泡首次分离。
（2）气泡在气锚进液孔附近进行二次分离。
当气泡到达气锚进液孔附近时，液流要流向气锚进液孔，流动方向发生改变，气泡上升速度及方向也将改变，液体中气泡能否进入气锚取决于垂直分速与水平分速的比值。
垂直分速越大，水平分速越小，则气泡越不容易进入气锚。
因此，越靠近气锚的气泡，水平分速越大，越容易被液流带入气锚。
气泡直径越小，垂直分速越小，越容易被液流带入气锚。
（3）进入进液孔的气泡，在进液孔附近进行三次分离。
当油气刚进入气锚时，液体流向是近似水平的，而气泡有向上的上浮速度，这时有部分气泡上浮到气帽中，从排气孔排出。
（4）气泡在气锚环形空间进行第四次分离。
这时气泡速度是液流下行速度减去气泡上升速度，气锚环形空间有一部分能分离的最小气泡滞留在环形空间。
下冲程时（泵排除阶段）：不吸入，此时在泵的固定阀以下液体流速为零。
所进行的以上四个步骤的气泡都在静止条件下上浮至气锚的气泡中（或套管环形空间），这是分气效率最高阶段。
3、简述杆式泵与管式泵的特点与适用范围。
答：杆式泵：①杆式泵与管式泵相比具有起下泵时不起下油管的特点，适合在深井中使用。
②杆式泵形式多样，选择的余地大。
③由于杆式泵整体从油管内下入，泵径受到油管尺寸的限制，所以相同尺寸的油管可以下入的杆式泵泵径要比管式泵泵径小，因而其排量也受到了限制。
管式泵：①管式抽油泵结构简单，成本低；②泵筒壁厚较厚，承载能力大；③相同尺寸的油管中，可安装的管式泵泵径比杆式泵大，所以排液量也较大；④对于产液量更大的油井，还可通过脱接器安装泵径大于油管内径的管式抽油泵以满足高产液量的要求。
4、何谓泵的充满程度？说明深井泵的气锁现象是否可以自动解除？为什么？答：泵的充满程度是指进入泵内的液体体积与柱塞让出的泵内体积之比。
可以自动解除。
5、试举例5种特种抽油杆。
答：超高强度抽油杆、玻璃钢抽油杆、空心抽油杆、电热抽油杆、连续抽油杆、柔性抽油杆、带状抽油杆、铝合金抽油杆、KD级抽油杆等。
6、简述加重杆的作用。
答：当采用大直径抽油泵或抽稠油时，抽油泵柱塞在下冲程时将受到较大的阻力，随着泵径和原油粘度的增大，阻力越大，直至抽油杆柱的下部发生纵向弯曲，使抽油杆柱承受附加弯曲应力，引起抽油杆的早期断裂。
为了防止这种现象的发生，减少抽油杆柱的断脱事故，可在抽油杆柱的下部采用加重杆。
7、抽油杆可以分为几个等级？分别应用在什么状况的油井上？答：《抽油杆规范》和GB7229-87中将普通抽油杆分为C级、D级、K级三个等级。
C级抽油杆用于轻、中负荷的油井，D级抽油杆用于中、重负荷的油井，K级抽油杆用于轻、中负荷并有腐蚀性的油井。
8、简述改善油管工作状况的措施及其特点。
答：（1）在抽油泵下悬挂尾管；（2）下油管锚。
9、抽油井悬点所承受的载荷有哪些？分析上下冲程中存在哪些摩擦载荷？答：（1）静荷载抽油杆柱荷载作用在柱塞上的液柱荷载沉没压力（泵口压力）对悬点荷载的影响井口回压对悬点荷载的影响（2）动荷载惯性荷载震动荷载摩擦荷载抽油过程中产生的其他荷载上冲程存在的摩擦荷载：抽油杆柱与油管的摩擦力柱塞与衬套之间的摩擦力液柱与油管之间的摩擦力下冲程存在的摩擦荷载：抽油杆柱与油管的摩擦力柱塞与衬套之间的摩擦力液柱与抽油杆柱之间的摩擦力液体通过游动阀的摩擦力六、论述题1、分析影响有杆泵泵效的因素并提出提高泵效的措施。
答：影响泵效的因素：(1)抽油杆柱和油管柱的弹性伸缩(2)气体和充不满的影响(3)漏失影响提高泵效的措施：(1)选择合理的工作方式(2)确定合理的沉没度(3)改善泵的结构，提高泵的抗磨、抗腐蚀性能，采取防砂、防腐蚀、防蜡及定期检泵等措施。
(4)使用油管锚减少冲程损失(5)合理利用气体能量及减少气体影响2、何谓示功图？画出考虑气体影响下和充不满影响下的示功图并分析示功图的特征。
示功图是由载荷随位移的变化关系曲线所构成的封闭曲线图。
答：气体影响下的示功图充不满影响下的示功图由于在下冲程末余隙内，还存在一定数量的溶解气和压缩气，上冲程开始后泵内压力因为气体的膨胀而不能很快降低，使吸入阀打开滞后（B’点）加载变慢。
余隙越大，存在的气量越多，残存的气量越多，泵口压力越低，则吸入阀打开滞后得越多，即BB’线越长。
下冲程时，气体受压缩，泵内压力不能迅速提高，使排出阀滞后打开（D’点），卸载变慢（CD’）。
泵的余隙越大，进入泵内的气量越多，则DD’线越长，示功图的“刀把”越明显。
当进泵气量越大而沉没压力很低时，泵内气体处于反复压缩和膨胀状态，吸入和排出阀处于关闭状态，出现“气锁”，但气锁会因沉没压力升高而自动解除。
充不满的图形特点是下冲程中悬点载荷不能减小，只有当柱塞遇到液面时，才迅速卸载。
所以，卸载线较气体影响的卸载线上的凸形弧线陡而直。
有时，当柱塞碰到液面时，振动载荷线会出现波浪。
