五金冲压模具设计规范(压线入子设计)
五金模具设计规范
五金模具设计规范1.目的:为了规范五金模具设计,进一步完善设计标准,推行标准作业,降低模具设计错误率,实现模具设计快速作业,适应工厂发展要求,提高公司机械化、自动化程度,不断创新、不断完善、提高公司的模具设计水平,特制订本规范.2.范围:适用于本公司所有五金模具的设计.3.权责:3.1.设计课:负责所有的模具设计工作.4.定义:5.作业内容:5.1.设计前期确认分析5.1.1.模具设计分析：接到客户/技术部的开模相关资料（CAD图文件,3D图文件或实物产品）及技术要求,针对资料和要求按以下内容进行开模前评估：5.1.1.1.模具在设计与制作上有无困难处（例如：孔到边的距离大小,折弯高度）;5.1.1.2.产品本身的展开后是否有干涉或强度不足;5.1.1.3.原材料特性性能是否满足要求,可能会产生的缺陷（如撕裂、抽引高度不足等）;5.1.1.4.根据以往同类模具制作经验判断可行性（冲头强度、产品尺寸公差等）;5.1.1.5.生产过程中影响产品质量（成型及尺寸）的因素;5.1.1.6.后加工过程中影响产品质量（成型及尺寸）的因素;5.1.1.7.产品的料纹和披锋方向有无要求,是否要求压披锋和压披锋具体位置;5.1.1.8.产品的平面度,同心度,表面外观,垂直角度有无严格的要求以及分析个别极限偏差;5.1.1.9.根据产品的结构,产品订单量的大小确定模具结构（工程模/连续模）;5.1.1.10.根据产品结构大小确定排样图和产品的出模数;5.1.1.11.产品上能否有工艺孔（如：连续模搭边料的接口要求）;5.1.1.12.产品表面是否喷油/喷粉(决定孔径公差取值偏向);5.1.2.对所得资料检查完毕, 如有疑问先行提出,并经客户/技术部确认后, 再做后继工作。
如果因时间关系要先行设计,来不及确认的数据要继续主动跟进。
5.1.3.设计草图5.1.3.1.为了提高工作效率,减少修改的工作量,设计人员可以将设计意图及关键结构的构思绘制草图,经评审后,再进行后继的绘图工作。
五金模具规范要求
五金模具规范要求第一篇：五金模具规范要求五金冲压模具规范要求----德之佳为了规范和保证五金冲压模具品质、提高生产效率及结合我司实际情况，特制定本规范要求。
具体要求如下：结构及工艺要求：1.所有模具都必须有导柱、导套，特殊模具除外，但须和模具负责人沟通协定2.模具垫板、模座必须足够厚足够宽，防止模座(板)变形，16-25T模座(板)厚度≥25mm，30-40T模座(板)厚度≥30mm，60T及以上模座(板)厚度≥35mm；模柄要求使用标准模柄3.凹凸模及重要工作部件必须做真空热处理，冲裁硬度HRC58-60度，压型硬度HRC55-56度，不接受利用火焰枪直接做热处理4.推料、卸料机构必须灵活，无干涉现象5.所有活动部件应平稳灵活、无滞止干涉现象6.冲孔、落料的漏料孔必须保证通畅7.所有紧固件必须锁紧无松动，起限高作用的长螺丝需要有等高套或加用螺母锁死8.模具要求便于操作且安全，当模具需要有定位时必须要有定位外观要求：1.模具零部件不允许有裂纹，工作零部件表面不允许有划痕、机械损伤、锈蚀等表面缺陷2.凹凸模刃口及侧刃等必须锋利，不允许有蹦刃、缺刃和机械损伤3.凹凸模及工作面必须是光面，不接受没有处理的线割纹等不良表面4.模具外观面要求平整，不允许有锯齿纹等类似的粗糙面包装要求：1.必须在模具正面非工作区打上模具铭牌，铭牌内容：模具名称、出厂日期、供应商2.模具出厂前应清洗干净，所有工作件零件表面应涂覆防锈剂，不接受锈蚀的模具3.模具外观面清洗后需要涂覆油漆做防腐处理，不接受没有做涂覆处理的模具送样及送货要求：1.模具在送货前，必须先送样确认，每套产品必须送至少10PCS 样品，送样材料可以由我司提供2.模具负责人确认样品符合要求后再通知模具商送货3.送货时模具商必须派至少1人和我司维修工一起试模，模具负责人确认模具状况和加工出来的产品是否符合要求售后服务要求：1.所有冲压模具工作部件要求在10万次或6个月内免费维修，除工作部件外如模架部分等要求保修1年，我司人为原因除外2.模具维修时须遵循先报价且双方确认报价后再维修的原则注：1.出厂日期为最后确认模具的日期2.按照每月4周，每周冲压4000次计算，6个月计96000次3.如有一些特殊五金冲压模具不能符合本规范要求时，模具商须和模具负责人沟通协定4.本规范要求最终解释权利归本公司所有，且保留不断修改的权利5.本公司保留因供应商模具设计不当而造成损失要求赔偿的权利编制：杨芬洪审核：日期：版本：A/0第二篇：五金模具知识五金模具知识:模具基础知识 2009/9/28/10:02 来源：机械专家网[慧聪五金网]模具的基本构成（1）前模（母模）（定模），（2）后模（公模）（动模），（3）嵌件（镶件），（4）行位（滑块），（5）斜顶，（6）顶针，（7）浇口（入水口）2.模具制品形状对制品的影响壁厚，几何形状，会影响成形收缩率，脱模斜度大小。
五金模具设计及制作规范
各类物资验收细则頁數第1頁,共50頁文件編號HDW001文件修訂履歷表版本修訂日期修訂人修訂內容1.0 2004/3/27 葉林海為使五金模具設計及制作要求規範化、統一化，特制訂此文件。
2.0 2004/8/10 葉林海新增5.12快速架模槽設定,修訂5.10。
2.1 2005/8/31 葉林海新增5.17.5做壓線方式,修訂5.11.2.2。
版本 2.1 核准審核撰寫制訂日期2005/8/31*******電子科技有限公司五金模具設計及制作規範我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A******* 電子科技有限公司五金模具設計及制作規範頁數第15頁,共50頁文件編號HDW0015.11 現有機台上工作台面尺寸及U形槽尺寸如下圖所示五金模具設計及制作規範文件編號HDW001五金模具設計及制作規範文件編號HDW001我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A ******* 電子科技有限公司頁數第19頁,共50頁五金模具設計及制作規範文件編號HDW001我們的品質政策:『以客為尊、持續創新』 QSP-01-04A******* 電子科技有限公司五金模具設計及制作規範頁數第20頁,共50頁文件編號HDW001我們的品質政策:『以客為尊、持續創新』 QSP-01-04A******* 電子科技有限公司五金模具設計及制作規範頁數第21頁,共50頁文件編號HDW001******* 電子科技有限公司五金模具設計及制作規範頁數第22頁,共50頁文件編號HDW001我們的品質政策:『以客為尊、持續創新』 QSP-01-04A ******* 電子科技有限公司頁數第24頁,共50頁我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A******* 電子科技有限公司五金模具設計及制作規範頁數第27頁,共50頁文件編號HDW0015.12快速架模槽設定5.12.1 當模具設定在衝床160T以上架模時,模具上模要做快速架模墊板,架模槽寬30mm,結構及位置如圖,視模具大小自訂,模具總閉模高依制作標准來定.我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A******* 電子科技有限公司五金模具設計及制作規範頁數第32頁,共50頁文件編號HDW0015.15壓筋入子設計標准壓筋入子截面形狀如圖所示,壓筋工作部分寬度為0.8~1.2.高度0.2~0.4.當料厚t<0.8時,壓筋寬度取0.8mm;當料厚0.8≦t≦1.2時,壓筋寬度取1.0mm;當料厚T≧1.2時,壓筋寬度取1.2mm.(適合于機箱模)5.16壓毛邊入子設計標准壓毛邊可分為兩種方式:內孔壓毛邊,如圖(A).外形壓毛邊,如圖(B).其具體尺寸如圖(A),(B)所示,當T≦1.0mm時產品外形向料內一側偏移0.4T,當T≧1 .0mm時產品外形向料一側偏移0.5mm(即入子外形).入子高度為模板厚度加0.4~0.6mm.我們的品質政策:『以客為尊、持續創新』 QSP-01-04A5.17壓線入子設計標准5.17.1壓線位置應選在內外折彎線之間,補償系數的1/2處,如圖(A).5.17.2壓線長度應小于料邊1mm左右,且調整至整數,如圖(A)5.17.3壓線入子截面形狀如圖(B);其中0.3,92度為不變尺寸.5.17.4入子高度取{H+(T+/2-0.1)},如圖(C);壓線入子梯形斷面下表面應比模板低0.1mm,即:入子梯形斷面下表面高度h+H+0.15.17.5打壓線要在成型以前,先做預壓線,再成形,嚴禁在成形塊或滑塊上做壓線.5.18字模入子設計標准5.18.1字模做整塊時必須防呆,一般在字模入子上倒C角,C角大于 3mm以上,有相同或相似的字模,也必須做大小防呆,或異形防呆;如梯形或三角形等.5.18.2字模為了于快速拆卸更換結構,常釆用打入子鎖螺絲的結構方式.我們的品質政策:『以客為尊、持續創新』 QSP-01-04A ******* 電子科技有限公司頁數第34頁,共50頁5.19彈簧設計標准5.19.1選用原則5.19.1.1彈簧長度選擇一般保証:在開模狀態時彈簧的預縮量一般取值2~4m(如遇特殊情況需加大預壓時,視需要來確定壓縮值);閉模狀態彈簧壓縮時小于或等于最于最大壓縮量(最大壓縮量LA+彈簧自由長度LX最大壓縮比取值%)5.19.1.2復合模外脫板用紅色彈簧,內脫板用綠(棕)色彈簧.5.19.1.3衝孔模和成形模用綠(或棕)色彈簧.5.19.1.4活動定位銷一般選用Φ8.0頂料銷,配Φ10.0XΦ1.0圓線彈簧和M12.0*1.5止付螺絲.5.19.1.5彈簧規格優先選用Φ30.0;在空間較小區域考慮選用其它規格(如25.0, Φ20.0,Φ18,…)5.19.2分布原則5.19.2.1彈簧分布排列時,應保証彈簧過孔中心到模板邊緣距離大于外徑D,與其它過孔距離保持有5mm以上實體壁厚.5.19.2.2彈簧排列首先考慮受力重點部位,然后再考慮整個模具受力均衡平穩,受力重點部位是指:復合模的內脫料板外形和衝頭的周圍;衝孔模的衝頭周圍;成形模的折彎邊及有抽牙成形的地方.5.19.2.3在內導柱的周圍也應均勻地分布彈簧,以保証模具運動正常.5.19.3模板加工孔5.19.3.1彈簧在模板上的通孔,根據彈簧外徑不同取值不一樣.直徑≧Φ25.0時,過孔取單邊大1.0mm,如Φ30.0的彈簧,在模板的通孔為Φ32.0;直徑<Φ25.0時,過孔取單邊大0.5mm,如Φ20.0的彈簧,在模板的通孔為Φ21.0;5.19.3.2彈簧過(沉)孔位置尺寸可有用標注;直徑尺寸則在注解外說明,精確至小數點后一位.5.20折塊固定槽設計標准5.20.1銑槽深度根據其產品折彎高度而定,一般情況夾板槽深(6~8mm)5.20.2讓位槽清角處理,以讓位槽的四角點為圓心,鑽8.0深10.0的孔.5.20.3讓位槽尺寸的標注每邊均標注兩位小數.我們的品質政策:『以客為尊、持續創新』 QSP-01-04A******* 電子科技有限公司五金模具設計及制作規範頁數第35頁,共50頁文件編號HDW0015.21靠刀型式設計標准5.21.1單面衝切靠刀衝切面一個衝裁間隙,靠刀面割單+0.01mm(視材料情況而訂),常見形式見下圖(1),(2).衝子厚度一般為10~15mm.(1)圖靠刀高度5mm,寬度3~5mm;(2)圖靠刀高度5~10mm.5.21.2單折彎靠刀成形衝與成形邊一個料厚,靠刀面割單+0.01mm.常見形式見下圖(3),(4),(5),(6).成形衝厚度一般為10~15mm.(3),(5),(6)圖靠刀寬度3~5mm,(3)靠刀高度5mm,(4)圖靠刀高度5~10mm,而(5),(6)圖靠刀高度為折彎邊高H+1.5~2mm.我們的品質政策:『以客為尊、持續創新』 QSP-01-04A******* 電子科技有限公司五金模具設計及制作規範頁數第36頁,共50頁文件編號HDW0015.22限位柱設計標准5.22.1在模具設計中,為了防止模具在空打時打壞零件,如字模,壓線印;以及一些特殊模具力的不平衡情況,而加以限位柱以其承受力量.5.22.2限位方式可分為模內限位和模外限位兩種,一般Φ20用于模內限位,而Φ30~50的用于模外限位. 限位柱具體尺寸請參考標准件”限位柱”5.22.3限位柱的高度,如若是字模,壓線印加限位柱,在模內只需凸出模板(0.6~0.8T),在模外加上下限位柱.5.23預剪裝置設計標准連續模帶料部分在最后一站剪切或剪斷成形,產品要求外觀或手可觸摸處均無毛邊,因此要求模具在剪切的前一站進行預剪(即預壓毛邊) 設計時,先要判定毛邊的方向,確定預剪在上模還是在下模,其結構及具體設計尺寸如下:我們的品質政策:『以客為尊、持續創新』 QSP-01-04A5.24兩用銷設計標准5.24.1選用兩用銷兩用銷的選用不僅要考慮材料的厚度,還要考慮模具的大小(原則為優先處大),具體尺寸可參考標准件”兩用浮升銷”5.24.2兩用浮升銷與之相關尺寸(如圖)(1)兩用浮升銷在脫料板上的讓位深度,直接影響工件的品質,如讓位過深或過淺時,材料的料邊被壓傷,甚至會把材料剪斷,為減少這一現象的出現,根據標准兩用銷的規格,而確定脫料板的讓位深度尺寸可參考圖中之表.(2)開模時,若兩用浮升銷的浮升高度超過內導柱開模時導向長度時,當導柱離開下模時,浮升銷的頭部仍在脫料板內,如若脫料板讓位間隙過小,且開模力不平衡,會把浮升銷碰斷,故規定浮升銷的脫板讓位單邊為2.0mm,但若是薄板或料寬過小時,請依據實際情況確定脫板讓位間隙.(3)浮升銷不僅有定位,浮升的作用,而又要使送料順利,故而規定剪切前材料與浮升銷的間隙為0.1mm,剪切后材料與浮升銷的間隙為0.05mm.我們的品質政策:『以客為尊、持續創新』 QSP-01-04A5.25定位設計標准在模具設計中,由于產品的精度要求越來越高,內外定位的作用是不可忽視,如下圖所示,內定位銷A與產品間隙為單邊0.02~0.03mm,外定位塊B與產品間隙為0.05mm,且內位銷心須有對稱頂料銷D,頂料銷與內定位保持實際距離5.0mm;若無內定位銷A時,外定位塊B與產品間隙為0.03mm,內定位脫料板讓位割單+0.05mm,外定位銷脫料板讓位割單+0.5mm,外定位塊脫料板讓位割單+0.05mm(但壓毛邊的外定位間隙割單+0.05mm),三個非工作面割單+0.5mm,外定位的數量最少6支(一般8支)且有防呆.我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A我們的品質政策:『以客為尊、持續創新』 QSP-01-04A。
公司冲压模具设计规范(正文部分)
XXXXXXXXXXXXXXXX有限公司冲压模具设计规范一、总则（一）、目的为提高冲压模具的设计效率，完善模具设计流程，尽量避免模具设计中出现的失误，规范模具图纸的绘制；同时，为加强公司内部人员之间的学习与交流，为模具设计人员提供必要的技术支持及常用资料的检索，特制订本规范。
（二）、适用范围本规范适用于公司各相关部室、工场、子公司。
（三）、内容本规范中的内容主要包括冲压模具的具体设计流程和各设计流程节点中的注意要点及规定事项，（不含级进模及大型模具）。
二、冲压模具设计所涉及的标准（一）、国家标准：GB/T14662-2006 冲模技术条件GB/T20914.1-2007 冲模氮气弹簧第1 部分：通用规格GB/T20914.2-2007 冲模氮气弹簧第2 部分：附件规格G B/T20915.1-2007 冲模弹性体压缩弹簧第1 部分：通用规格GB/T20915.2-2007 冲模弹性体压缩弹簧第2 部分：附件规格GB/T23562.1-2009 冲模钢板下模座第1 部分：后侧导柱下模座GB/T23562.2-2009 冲模钢板下模座第2 部分：对角导柱下模座GB/T23562.3-2009 冲模钢板下模座第3 部分：中间导柱下模座GB/T23562.4-2009 冲模钢板下模座第4 部分：四导柱下模座GB/T23563.1-2009 冲模滚动导向钢板模架第1 部分：后侧导柱模架GB/T23563.2-2009 冲模滚动导向钢板模架第2 部分：对角导柱模架GB/T23563.3-2009 冲模滚动导向钢板模架第3 部分：中间导柱模架GB/T23563.4-2009 冲模滚动导向钢板模架第4 部分：四导柱模架GB/T23564.1-2009 冲模滚动导向钢板上模座第1 部分：后侧导柱上模座GB/T23564.2-2009 冲模滚动导向钢板上模座第2 部分：对角导柱上模座GB/T23564.3-2009 冲模滚动导向钢板上模座第3 部分：中间导柱上模座GB/T23564.4-2009 冲模滚动导向钢板上模座第3 部分：中间导柱模架GB/T23565.1-2009 冲模滚动导向钢板模架第1 部分：后侧导柱模架GB/T23565.2-2009 冲模滚动导向钢板模架第2 部分：对角导柱模架GB/T23565.3-2009 冲模滚动导向钢板模架第3 部分：中间导柱模架GB/T23565.4-2009 冲模滚动导向钢板模架第4 部分：四导柱模架GB/T23566.1-2009 冲模滚动导向钢板上模座第1 部分：后侧导柱上模座GB/T23566.2-2009 冲模滚动导向钢板上模座第2 部分：对角导柱上模座GB/T23566.3-2009 冲模滑动导向钢板上模座第3 部分：中间导柱上模座GB/T2851-2008 冲模滑动导向模架GB/T2852-2008 冲模滚动导向模架GB/T2855.1-2008 冲模滑动导向模座 1 部分: 上模座GB/T2855.2-2008 冲模滑动导向模座 2 部分:下模座GB/T2856.1-2008 冲模滚动导向模座 1 部分：上模座GB/T2856.2-2008 冲模滚动导向模座 2 部分：下模座GB/T2861.10-2008 冲模导向装置第10 部分：垫圈GB/T2861.11-2008 冲模导向装置第11 部分：压板GB/T2861.1-2008 冲模导向装置GB/T2861.2-2008 冲模导向装置GB/T2861.3-2008 冲模导向装置GB/T2861.4-2008 冲模导向装置GB/T2861.5-2008 冲模导向装置GB/T2861.6-2008 冲模导向装置GB/T2861.7-2008 冲模导向装置GB/T2861.8-2008 冲模导向装置第1 部分：滑动导向导柱第2 部分：滚动导向导柱第3 部分：滑动导向导套第4 部分：滚动导向导套第5 部分：钢球保持圈第6 部分：圆柱螺旋压缩弹簧第7 部分：滑动导向可卸导柱第8 部分：滚动导向可卸导柱GB/T2861.9-2008 冲模导向装置第9 部分：衬套GB/T35666.4-2009 冲模滑动导向钢板上模座第4 部分：四导柱上模座GB/T8845-2006 冲模术语GB 2863.1-81 冷冲模凸、凹模A 型圆凸模GB 2863.2-81 冷冲模凸、凹模B 型圆凸模GB 2863.3-81 冷冲模凸、凹模快换圆凸模GB 2863.4-81 冷冲模凸、凹模圆凹模GB 2863.5-81 冷冲模凸、凹模带肩圆凹模GB 2858.4-81 冷冲模模板圆形凹模板GB 2866.1-81 冷冲模挡料和弹顶装置始用挡料装置GB 2866.2-81 冷冲模挡料和弹顶装置弹簧芯柱GB 2866.3-81 冷冲模挡料和弹顶装置弹簧侧压装置GB 2866.4-81 冷冲模挡料和弹顶装置侧压簧片GB 2866.5-81 冷冲模挡料和弹顶装置弹簧弹顶挡料装置GB 2866.6-81 冷冲模挡料和弹顶装置扭簧弹顶挡料装置GB 2866.7-81 冷冲模挡料和弹顶装置橡胶弹顶挡料销GB 2866.8-81 冷冲模挡料和弹顶装置回带式挡料装置GB 2866.9-81 冷冲模挡料和弹顶装置钢球弹顶装置GB 2866.10-81 冷冲模挡料和弹顶装置弹簧弹顶装置GB 2866.11-81 冷冲模挡料和弹顶装置固定挡料销GB 2864.1-81 冷冲模导正销A 型导正销GB 2864.2-81 冷冲模导正销B 型导正销GB 2864.3-81冷冲模导正销C型导正销GB 2864.4-81 冷冲模导正销D 型导正销GB 2862.1-81 冷冲模模柄压入式模柄GB 2862.2-81 冷冲模模柄旋入式模柄GB 2862.3-81 冷冲模模柄凸缘模柄GB 2862.4-81 冷冲模模柄槽形模柄GB 2862.5-81 冷冲模模柄通用模柄GB 2862.6-81 冷冲模模柄浮动模柄GB 2862.7-81冷冲模模柄推入式活动模柄GB/T2851.1-90 冲模滑动导向模架对角导柱模架GB/T2851.3-90 冲模滑动导向模架GB/T2851.4-90 冲模滑动导向模架后侧导柱模架后侧导柱窄形模架GB/T 2851.5-90 冲模滑动导向模架中间导柱模架GB/T2851.6-90 冲模滑动导向模架中间导柱圆形模架GB/T2851.7-90 冲模滑动导向模架四导柱模架GB/T2852.1-90 冲模滚动导向模架对角导柱模架GB/T2852.2-90 冲模滚动导向模架GB/T2852.3-90 冲模滚动导向模架中间导柱模架四导柱模架GB/T2852.4-90 冲模滚动导向模架后侧导柱模架GB/T2855.1-90 冲模滑动导向模座对角导柱上模座GB/T2855.2-90 冲模滑动导向模座对角导柱下模座GB/T2855.5-90 冲模滑动导向模座后侧导柱上模座GB/T2855.6-90 冲模滑动导向模座GB/T2855.7-90 冲模滑动导向模座后侧导柱下模座后侧导柱窄形上模座GB/T2855.8-90 冲模滑动导向模座后侧导柱窄形下模座GB/T2855.9-90 冲模滑动导向模座中间导柱上模座GB/T2855.10-90 冲模滑动导向模座中间导柱下模座GB/T2855.11-90 冲模滑动导向模座中间导柱圆形上模座GB/T2855.12-90 冲模滑动导向模座中间导柱圆形下模座GB/T2855.13-90 冲模滑动导向模座GB/T2855.14-90 冲模滑动导向模座四导柱上模座四导柱下模座GB/T2856.1-90 冲模滚动导向模座对角导柱上模座GB/T2856.2-90 冲模滚动导向模座对角导柱下模座GB/T2856.3-90 冲模滚动导向模座中间导柱上模座GB/T2856.4-90 冲模滚动导向模座中间导柱下模座GB/T2856.5-90 冲模滚动导向模座四导柱上模座GB/T2856.6-90 冲模滚动导向模座四导柱下模座GB/T2856.7-90 冲模滚动导向模座后侧导柱上模座GB/T2856.8-90 冲模滚动导向模座后侧导柱下模座GB2857.1-81 冷冲模通用模座带柄圆形上模座带柄矩形上模座GB2857.2-81 冷冲模通用模座GB2857.3-81 冷冲模通用模座钢板模座GB2857.4-81 冷冲模通用模座模座GB2857.5-81 冷冲模通用模座 A 型下模座GB2857.6-81 冷冲模通用模座B 型下模座GB2857.7-81 冷冲模通用模应C 型下模座GB2857.8-81 冷冲模通用模座弯曲模下模座二）、相关行业标准：JB/T5825-2008 冲模圆柱头直杆圆凸模JB/T5826-2008 冲模圆柱头缩杆圆凸模JB/T5827-2008 冲模60°锥头直杆圆凸模JB/T5828-2008 冲模60°锥头缩杆圆凸模JB/T5829-2008 冲模球锁紧圆凸模JB/T5830-2008 冲模圆凸模JB/T6058-1992 冲模用钢及其热处理技术条件JB/T6499.1-1992 切边模导柱JB/T6499.2-1992 切边模导套JB/T7643.1-2008 冲模模板JB/T7643.2-2008 冲模模板JB/T7643.3-2008 冲模模板JB/T7643.4-2008 冲模模板JB/T7643.5-2008 冲模模板第1 部分：矩形凹模板第2 部分：矩形固定板第3 部分：矩形垫板第4 部分：圆形凹模板第5 部分：圆形固定板JB/T7643.6-2008冲模模板第6部分：圆形垫板JB/T7644.1-2008冲模单凸模模板JB/T7644.2-2008冲模单凸模模板JB/T7644.3-2008冲模单凸模模板JB/T7644.4-2008冲模单凸模模板JB/T7644.5-2008冲模单凸模模板JB/T7644.6-2008冲模单凸模模板JB/T7644.7-2008冲模单凸模模板JB/T7644.8-2008冲模单凸模模板JB/T7645.1-2008冲模导向装置JB/T7645.2-2008冲模导向装置JB/T7645.3-2008冲模导向装置JB/T7645.4-2008冲模导向装置JB/T7645.5-2008冲模导向装置JB/T7645.6-2008冲模导向装置JB/T7645.7-2008冲模导向装置JB/T7645.8-2008冲模导向装置JB/T7646.1-2008J B/T7646.2-2008第1 部分：单凸模固定板第2 部分：单凸模垫板第3 部分：偏装单凸模固定板第4 部分：偏装单凸模垫板第5 部分：球锁紧单凸模固定板球锁紧单凸模垫板第7 部分：球锁紧偏装单凸模固定板第8 部分：球锁紧偏装单凸模垫板第1 部分：A 型小导柱第2 部分：B 型小导柱第3 部分：小导套第4 部分：压板固定式导柱第5 部分：压板固定式导套第6 部分：压板第7 部分：导柱座第8 部分：导套座冲模模柄第1 部分：压入式模柄冲模模柄第2 部分：旋入式模柄冲模模柄第3部分：凸缘模柄JB/T7646.3-2008JB/T7646.4-2008冲模模柄第4部分：槽形模柄JB/T7646.5-2008冲模模柄第5部分：浮动模柄JB/T7646.6-2008冲模模柄第6部分：推入式活动模柄JB/T7647.1-2008冲模导正销第1部分：A型导正销JB/T7647.2-2008冲模导正销第2部分：B型导正销JB/T7647.3-2008冲模导正销第3部分：C型导正销JB/T7647.4-2008冲模导正销第4部分：D型导正销JB/T7648.1-2008冲模侧刃和导料装置JB/T7648.2-2008 冲模侧刃和导料装置第1 部分：侧刃第2 部分：A 型侧刃挡块JB/T7648.3-2008冲模侧刃和导料装置第3 部分：B 型侧刃挡块JB/T7648.4-2008冲模侧刃和导料装置第4 部分：C 型侧刃挡块JB/T7648.5-2008冲模侧刃和导料装置JB/T7648.6-2008冲模侧刃和导料装置JB/T7648.7-2008 冲模侧刃和导料装置第5 部分：导料板第6 部分：承料板第7 部分：A 型抬料销JB/T7648.8-2008冲模侧刃和导料装置第8 部分：B 型抬料销JB/T7649.10-2008冲模挡料和弹顶装置第10 部分：固定挡料销JB/T7649.1-2008冲模挡料和弹顶装置第1 部分：始用挡料装置JB/T7649.2-2008冲模挡料和弹顶装置第2 部分：弹簧芯柱JB/T7649.3-2008冲模挡料和弹顶装置第3 部分：弹簧侧压装置JB/T7649.4-2008冲模挡料和弹顶装置JB/T7649.5-2008 冲模挡料和弹顶装置JB/T7649.6-2008 冲模挡料和弹顶装置JB/T7649.7-2008 冲模挡料和弹顶装置JB/T7649.8-2008 冲模挡料和弹顶装置JB/T7649.9-2008 冲模挡料和弹顶装置JB/T7650.1-2008 冲模卸料装置第JB/T7650.2-2008 冲模卸料装置第JB/T7650.3-2008 冲模卸料装置第JB/T7650.4-2008 冲模卸料装置第JB/T7650.5-2008 冲模卸料装置第JB/T7650.6-2008 冲模卸料装置第JB/T7650.7-2008 冲模卸料装置第JB/T7650.8-2008 冲模卸料装置第JB/T7651.1-2008 冲模废料切刀第JB/T7651.2-2008 冲模废料切刀第JB/T7652.1-2008 冲模限位支承装置JB/T7652.2-2008 冲模限位支承装置JB/T7653-2008 冲模零件技术条件JB/T8050-2008 冲模模架技术条件1 部分: 带肩推杆2 部分: 带螺纹推杆3 部分: 顶杆4 部分: 顶板5 部分: 圆柱头卸料螺钉6 部分: 圆柱头内六角卸料螺钉7 部分: 定距套件8 部分: 调节垫圈1 部分：圆废料切刀2 部分：方废料切刀第一部分：支承套件第一部分：限位柱第4 部分：侧压簧片第5 部分：弹簧弹顶挡料装置第6 部分：扭簧弹顶挡料装置第7 部分：回带式挡料装置第8 部分：钢珠弹顶装置第9 部分：活动挡料销JB/T8070-2008 冲模模架零件技术条件JB/T8071-2008 冲模模架精度检查三、冲压模具的设计流程（一）、冲压模具的设计流程：1 、冲压件的工艺性分析。
五金模具设计规范大全(二)

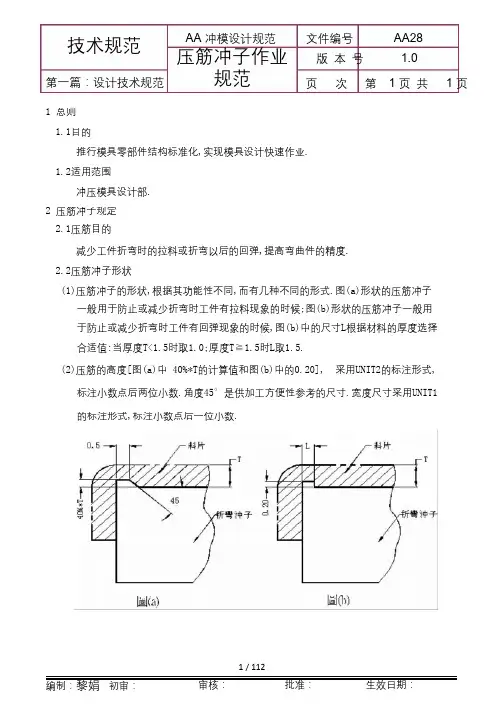

第一篇：设计技术规范页次第 1 页共 1 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计快速作业.1.2适用范围冲压模具设计部.2 压筋冲子规定2.1压筋目的减少工件折弯时的拉料或折弯以后的回弹,提高弯曲件的精度.2.2压筋冲子形状(1)压筋冲子的形状,根据其功能性不同,而有几种不同的形式.图(a)形状的压筋冲子一般用于防止或减少折弯时工件有拉料现象的时候;图(b)形状的压筋冲子一般用于防止或减少折弯时工件有回弹现象的时候,图(b)中的尺寸L根据材料的厚度选择合适值:当厚度T<1.5时取1.0;厚度T≧1.5时L取1.5.(2)压筋的高度[图(a)中 40%*T的计算值和图(b)中的0.20], 采用UNIT2的标注形式,标注小数点后两位小数.角度45∘是供加工方便性参考的尺寸.宽度尺寸采用UNIT1的标注形式,标注小数点后一位小数.第一篇：设计技术规范页次第 1 页共 4 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计快速作业.1.2适用范围冲压模具设计部.2. 定位销(块)规定2.1定位销(块)结构形式(1)定位销(块)材质用 SK3或SKD11,投外加工时热处理HRC58;设变由组立自行处理时不需热处理.(2)圆定位销,适用于圆内孔定位(定位销直径 D=工件上的圆孔直径减去0.10MM. )或不考虑拉料现象时的外形定位.如图(a):(3)异形定位销,适用于异形内孔定位,一般做成长方形.如图(b).(4)方形定位块,适用于冲孔兼小折有材料拉料现象时的外形定位,如图(c).图中尺寸 L与W依产品大小取值.(一般L=15MM,W=20MM).此种定位方式调整较为方便.(5)方形导料定位块,适用于连续下料模的材料导正(一般置于下模板.数量约 4~6个).如图(d).图中尺寸:E一般取5MM,产品变形较严重时要适当增大E值;L与W依产品大小取值.(一般L=30~35MM,W=15MM).第一篇：设计技术规范页次第 2 页共 4 页(6)弯曲模定位形式,适用于折弯成形模中的产品定位,如图(e).图中加有方框的尺寸(10)可依需要适当加大,此时要注意定位支承块的相关尺寸.图(e)注意:a.使用固定式定位(案内)时要确认相关模板的厚度及消孔大小.一般情况下:消孔单边大0.1MM,须使用线割加工.b.定位销(块)露出模板外直段高度 B(不包括圆弧段)取值: 一般情况下:精细定位,B=顶料销顶出高度+T; 有内(钩)孔定位时:外形定位,B=顶料销顶出高度+T+(3~5MM); 式中T为材料厚度.c.图(b),(c)中,C值一般取10MM.如下图所示:第一篇：设计技术规范页次第 3 页共 4 页(7) 挡块定位,适用于单边折弯模结构中.定位块的高度尺寸应和装在折块(刀)上的定位块尺寸相配合,保证同时导入材料.2.2定位销(块)选用分布设计原则(1)T>=0.8 时,精细定位块以材料边往料外偏0.03MM;T<0.8时,精细定位块以材料边往料外偏0.02MM.(2)素材为片料的第一工程料片定位,使用固定式与活动式相结合的定位方式.注意:使用固定式定位的材料边为产品尺寸形状要求较高的边,使用活动式定位的材料边为产品尺寸要求较低的边.第一篇：设计技术规范页次第 4 页共 4 页(3)后续工程必须使用前工程冲出的剪口做为精定位,并避开接刀处.(4)冲剪模尽量用固定式,折弯模尽可能用异形且可调式.(5)用内孔定位时,优先选用顺序:圆形----方形----异形.(6)各工程须使用相同的基准边,避免因公差造成段差刃边.(7)单边折弯模易有拉料现象,定位方式须设计成两边可调式,如前页图(e).业规范第一篇：设计技术规范页次第 1 页共 1 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计的快速作业.1.2适用范围冲压模具设计部.2 定位支承块规定2.1定位支承块功用用在成形模的可调式定位中,将定位块联接在折刀上.2.2尺寸要求图(a)：是定位支承块的装配示意图.设计过程中注意折刀和定位块上螺纹孔上下位置尺寸(12及10)与定位支承块上孔距尺寸(22.0)的对应关系.图(b)：是定位支承块的规格尺寸.尺寸25或30视实际情况确定.定位支承块材质用SS41,不需要热处理.2.3五金零件需求表书写范例特殊规格的定位支承块,由设计者画零件图.如选用图(b)标准尺寸的定位支承块,不需要画零件图,在五金零件需求表中按以下范例格式写出.例: 定位支承块 30*40*10 定位支承块: 零件名称30*40*10: 规格规范第一篇：设计技术规范页次第 1 页共 1 页1 总则1.1目的推行模具零部件结构标准化,实现模具设计快速作业.1.2适用范围冲压模具设计部.2 作业原则2.1下模板上的圆孔较小需采用入子时,一般使用图a所示的入子形式.对应的模板入子孔的形状如图b所示.注意:A．上图(a)中入子直径D及尺寸“A-0.2”的选取要考虑保证挂钩宽度尺寸“1~2MM”和入子最小处壁厚“>=3MM”.(此两尺寸在实际画零件图时不标注).B．图(b)中反面沉孔的直径大小D2要保证挂钩能顺利装入,“S”孔的加工要求可按如下格式书写:“S 1-C+0.01 HATCHING: Φ**.0 BOT DEP 5.3”意思是:S 孔在加工时按图示尺寸单边加大+0.01MM,其中有影(剖面)线部分反面沉孔直径Φ**.0,深度5.3MM.2.2下模板上的异形孔如需采用入子时,一般使用普通的方形入子(带挂钩).第一篇：设计技术规范页次第 1 页共 3 页1 总则1.1目的保证设计出的模具具有较好的加工性,便于模具组立作业.1.2适用范围冲压模具设计部.2 作业标准与原则2.1线割孔(3MM以下的小孔除外)除刀口外,一般均需消线头,并在尖角处清角,设计者要按标准标明批注,不需用图形表示清角消线头,尺寸由加工者确定.如附图1：2.2一般在非刀口板(例:打板和夹板)上的孔不参与成形,都需清角及消线头.冲子和入子零件不可留线头,消线头的方法由加工单位确定.2.3无特殊需要的入子一般做成长方形,并倒C角,方式如附图2(模板倒R角).C值取0.5或1.0,甚至更大.同时注意入子的防呆措施(可利用在入子的本身倒一个较大的C角等方法).2.4铣加工中角部无特殊要求,只要求清角时,图形示出,不标圆角尺寸,由加工者现场确定圆角尺寸,如附图3.2.5铣加工中不清角时,一般取圆角大于R2.R按标注的尺寸加工,公差按标准取值,如附图4. 铣床的部分刀具规格参考附件一.第一篇：设计技术规范页次第 2 页共 3 页0.5mm~1mm.2.7模板厚度方向有攻牙孔或其它结构时,设计者必须画侧视图表示其位置.2.8为了确保入子的装配稳定性,设计者应将入子固定槽形状设计成如附图5所示,并画出详图.2.9对于细长类零件,应当考虑进行分段以利保证加工精度.分段后零件的长宽比视零件形状尺寸而定,一般取值可在10~15之间.2.10 3mm以下的小孔,刀口板要做入子,小孔较多且密集时请示上级.2.11为了方便模具的搬运,在模座的侧面适当部位需加工起重螺纹孔.一般情况下,起重螺纹孔规格取M20*40,特殊情况下(例模座厚度小于30MM时)才考虑取M16*40.2.12冲孔/落料/连续模中冲子过孔或落屑孔(SB/CB/DP/DD板)的铣加工优化处理(尤其是SB/DD):SB/DD在不影晌强度时可进行处理,并保证R≧3MM,DD板尽可能保证R≧5MM;CB/DP板一般不进行处理,除非孔形状较规则不会对模具局部强度产生影响.不能处理成铣加工的R角时,设计者按标准放间隙和注解公差(±0.1),加工单位依自身状况确定加工方法,设计者及主管检查审核图面时应将此项要求重点确认.附件一:加工部门CNC铣床程序现行刀具表1. 钻头规格A.直柄钻头：第一篇：设计技术规范页次第 3 页共 3 页B.锥柄钻头：直径：Æ13.5,Æ14,Æ14.5,Æ15,Æ17,Æ18,Æ18.5,Æ19,Æ20.5,Æ21,Æ21.5,Æ22,Æ22.5,Æ23.0C.潜水钻：直径：Æ26(L=76mm), Æ32(L=80mm)2.铣刀规格(注：括号内数据为铣刀有效部份长度)a micro-100直径：Æ3(7), Æ4(9), Æ5(11), Æ6(12), Æ8(22), Æ10(25), Æ12(30)b粗铣刀(过中心)直径：Æ6(15), Æ8(21), Æ10(24), Æ12(28), Æ14(28), Æ16(45), Æ18(33), Æ20(41)加长型：Æ12(52), Æ20(75)c精铣刀：直径：Æ6(15),Æ8(20),Æ10(25),Æ11(39),Æ12(28),Æ13(55),Æ14,Æ16,Æ18,Æ20第一篇：设计技术规范页次第 1 页共 3 页1 总则1.1目的规范沙拉孔的展开计算方法及相关模具尺寸和成形方法.1.2适用范围冲压模具设计部.2 沙拉孔规定2.1沙拉孔的分类沙拉孔(英文名COUNTER SINK、C.S.K或C’SINK)根据产品的要求不同,一般可将沙拉孔分成两类:产品铆合连接用的沙拉孔和通过螺钉(铆钉、拉钉)头部的沙拉孔.2.2沙拉孔尺寸的确认(1)在产品确认时,除了向客户确认清楚图面中的详细尺寸规格外且必需要求客户提供五金件实物,有实物以后可以请组立等相关单位进行试验以获得经验数据。
五金冲压连续模设计要求规范(产品展开设计)
由於中立軸線受到零應力,此其長度等於原始胚料之長度,邊是作為胚料尺寸展 開之基準,中立軸線之位置則視材料種類﹑特性機彎曲內側板與板厚比而不同﹒
中立軸位置之測定,一以金屬板料彎曲內側為基準,亦即位於從彎曲內側板厚中 心處之某處一距離,此位置約是板厚 30~50％(圖 1.11)
二﹒彎曲成形加工之種類
90˚ 折彎母模尺寸為 A+0.5K 折彎線外移 0.2T
(8)彎曲壓平(側推) L=A-T+B-T+4K=A+B-2T+4*0.4T =A +B-0.4T (K=0.4T) 圖 1.37:
90˚ 折彎母模尺寸為 A+2K 折彎線外移 0.8T
類別： 技術標準
制定日期：2002/06/11
版次：A
共 14 頁 第 10 頁
A=π*(d*s+2*h*r)=0.017*r*a 類別： 技術標準 制定日期：2002/06/11 版次：A
A=17.7*r*d 共 14 頁 第 8 頁
五金冲压连续模具设计规范
展開計算標準(彎曲成形)概論篇
文件編號：SB-B0035
标准文档
实用文案
一.目的
推行作業標准化﹐實現模具設計快速統一。
(1).V 形或形彎曲加工(圖 1.21) (2).U 形彎曲加工(圖 1.22) (3).Z 形彎曲加工(圖 1.23) (4).彎緣加工(Hermming)(圖 1.24) (5).捲緣加工(Curing)(圖 1.25)
類別： 技術標準
制定日期：2002/06/11
版次：A
共 14 頁 第 9 頁
(1)圓角半徑處之彎曲應力 (2)壓料板與金屬板料之間摩擦力 (3)母模與金屬板料之摩擦力 (4)沖頭與金屬板料之間摩擦力 (5)凸圓區域之壓縮力 (6)沖頭必須施以一足夠的力在金屬胚料一克服滑動與靜態摩擦力及圓角半徑處之彎曲
冲压模具规范
沖壓模具委外加工技術規範一、設計技術要求:(一)模具圖檔管理: 1.模具圖面一份包括BOM、模具工程圖、組立圖、各模板、入子及沖頭圖面.2.電子圖檔完整.3.電子圖檔保存及圖紙列印各依圖框進行保存及列印.(二)技術規範1.模具中產品能設計壓毛邊的部分,均應進行壓毛邊處理;2.成形部分，能設計滾輪成形的要設計滾輪成形,否則作電鍍處理;3.折90度彎能設計滑塊成形的，均應設計滑塊成形作業;4.連續模必須設計機械式檢知裝置;5.連續模須預留空站，以利后續模具設變及修改;6.連續模須加裝導料板;7.入子,沖頭應設計吊耳固定;8.沖小孔<Ø2.0的孔必須設計Ø6.0或Ø8.0的入子;9.大的浮升塊用等高套筒固定,不用吊耳固定.10.大的浮升塊及入塊能設計與模板共用加工的,應設計與模板共用加工;11.所有模板及零件的加工屬性必須合理、節儉,以降低模具制造成本;二、模具零件材質及加工規範(一) 連續模及沖孔模模具零件材質厚度熱處理要求線割(w/c)技術要求備註吊杆及墊塊A3 25/36.5上模座A3 40上墊板D2 20 HRC550上夾板A3 20 割一&割一修一特殊要求除外止擋板D2 18/13 HRC550 快絲加工特殊要求除外上脫板SKD11 20/25 HRC580 割一&割一修一特殊要求除外下模板SLD 25/30 HRC580~600 割一&割一修一特殊要求除外下墊板D2 20 HRC550 快絲加工特殊要求除外下模座A3 40 CNC加工特殊要求除外下墊塊A3 40下托板A3 25/20入塊SLD HRC600割一修一特殊要求除外沖頭SLD HRC600 割一修一特殊要求除外(三)成形模1.上、下墊板均采用20mm或25mm厚的A3鐵材，但有滑塊動作的上.下墊板除外;2.上、下模成形部分均采用SKD11或D2 HRC:580的鋼材進行設計成形;3.其餘部分技術要求均採用”(一)連續模及沖孔模部分”的技術要求.三、生產夾模及模具閉模高度技術規範依凱碩公司模具工程部提供的生產排線要求,進行快速架模及模具閉模高的設計要求.CASETEK/沖模部2003.06.13。
冲压模具设计规范标准
一、目的：本标准是根据公司产品结构特点及模具设计、制作实际需要，统一模具设计标准，提高冲压模具设计质量,为模具设计提供指导。
二、适用范围：公司所有冲压模具；三、具体规定：第一节模具制作流程标准工艺/项目/生产提模具开发电子流相关主管审核批准模具设计出图相关主管审核批准模具制作试模品管检验、开合格证生产验收！第二节图纸审核标准拿到设计任务时，首先应对产品图纸作一个全面的审核、确认，主要从以下几方面入手：1.图框內容确认产品名称、版次、视图投影角法、视图比例、材质、料厚(英制需转换为公制)。
2.图面注解內容确认依图面注解逐项确认3.视图正确性确认三视图画法、尺寸标注、各主要视图和各局部视图是否一致,特殊公差要求确认。
4.特殊要求確認a. 有无表面处理要求b. 不锈钢、铍銅、铝等材质产品需注意片纹方向要求。
c. 是否有压毛边，方向，范围?d. 产品的重点管控尺寸，公差等?e. 压铆钉的规格、工序等？f. 若有抽牙，须了解抽牙功用，重点尺寸(内径、外径、高度)g. 产品如果有工艺缺口处，连续模连料,接刀须客户确认回复。
h. 产品有没有标注尺寸公差的地方,能否做到?i. 一些孔和产品的外形可否圆整?j. 产品有没有外观要求，如平面度，垂直度等?k. 现有的工艺槽是否太窄?l. 产品若有半剪,则半剪要保证的尺寸是位置还是高度等?m. 产品若有凸点,则其功用,重要尺寸是什么?n. 产品的批量大小?o. 产品压沙拉的尺寸确认?p. 产品折弯展开可否依内R为零展开?q. 产品有包角若因高度原因可能会造成拉裂或起皱可否做工艺处理?经仔细审核确认后即可对产品进行展开，排工序等后序作业。
第三节展开图标准1.展开图中必須包含产品图中的所有內孔,內部成型和外部成型的展开的图元1）展开图的毛刺面必须向下.2）展开图中所有图元须串取成复线.3）冲裁尖角(除特殊情況外)均要倒圓角R=0.3或R=0.5（具体可根据产品料厚定）4）成形工位折线位置必须画出及注意虚实线。
冲压模具结构连续模步骤设计标准
白铜片（镍铜合金）(7). 磷青铜片(8). 硬铝合金 (9).碳素工具钢
1. SPCC SPCC是以酸洗后的热轧钢卷在常温下轧延至0.3~3.2mm后经清洗、退
火及调质等过程制成。 该材料依用途可分为以下几类： a.一般品质：SPCC，适合加工程度较低的产品，如冲切和折弯。 b.冲压品质：SPCD，适合拉伸要求冲压及高度成型的零组件。 c.深冲品质：SPCE，拉伸性能强于SPCD，表面需要电镀，很少使用。
H
D
L
A
C
L
W
WB
H
a a
(6)
(7)
FD
H
L
70°
R0.80 R0.30
0.50
F
R0.80
R1.00
R0.30
R0.50
W R1.00
a
(8)
(9)
滑块设计注意事項
a. 滑块垂直运动行程一般不得大于滑块厚度的一半﹔
b. 为確保滑块活动可靠﹐滑块顶部应布置适当数量的浮升销或弹簧﹔
c. 当滑块以共用形式加工时﹐应將两滑块绕模板中心旋转180度进行加工﹐ 此时设计人员不需將图元旋转﹐调整工作由加工部门自行处理﹔
(2). 外側尺寸加算法：弯曲处很多时的计算法是先將外侧尺寸全 部加算，从其和減去取決于板厚和弯曲半径两要素的伸长量。
四. 冲压模具常用标准化结构
1. 压线入子结构 压线的目的： (1). 材料预变形，减少折弯时的阻力，使折弯时的尺寸更为准确。 (2). 防止折弯时产生的拉料变形。
材料
A
T H+(T/2-0.1)
五金端子冲压模具设计要点说明
五金端子冲压模具设计要点说明一、端子模具设计注意事项。
端子模具的成熟产品，一般有两个特点：产量大，更新期快。
基于产品的特点，在设计端子模具时应就这两个方面对模具结构和思路作整合，把个人的感想说一下。
1、端子模具在设计排样的时候，尽可能节省材料，一般情况下，料条的pitch产品或客户已确定，不能改变，所以在材料宽度上考虑，可以单料双排，双料双插以提高材料的利用率。
2、模具设计时尽可能在同一工步作多个工序，尽量的减短模具长度，消除加工精度产生的累积误差。
3、对于折曲角度、尺寸要求严的，尽可能有调整工步，调整时只需要在冲床上调整而不用拆卸模具。
总的来说，就是要提高冲床速度和尺寸稳定性，降低单个产品的成本，端子产品的单个产品的利润比较低，是靠高产量来提高整体利润。
二、端子模具的系带变形调整在设计和组立及修模端子模具时，系带变形是一个很重要的内容。
系带变形包括：系带弯刀、系带扭曲、及系带蛇形三种。
其实系带蛇形就是弯刀和扭曲的综合。
英文是cabriole，twist and snake。
弯刀（cabriole）的调整有三种，一种是不让它出现，在它出现的地方强压。
二是在出现后马上反响强压，三是料条快出模具时强压调整，让它变形抵消弯刀。
1、是否是由于排样是单载体所致，如是的话，可在偏向的那侧加一挡料块，也可先用加强压料板的压力来一试。
2、检查和调整一下送料机。
3、检查一下弯曲部分公母模的R角是否大小一样，两边受力是否均衡（如果是U型弯曲的话）。
4、总之造成此现象的原因主要是“力”的问题在端子模中，尤其是汽车方面端子模中，多次折弯也是引发系带变形的主要原因，局部强压、调整机构、合理的折弯工步及结构都是不可少的。
三、IC端子模具IC导线架是半导体及信息产品的关键性金属组件，随着半导体及信息产业的蓬勃发展，其市场需求甚巨且呈快速成长。
IC导线架冲压模具是精度水准最高的模具代表，不仅要有高级的模具设计技术，而且应具备高精密的加工设备（光学投影磨床及线割放电加工机是不可缺少的工具）。
五金端子冲压模具设计要点说明
五金端子冲压模具设计要点说明一、端子模具设计注意事项。
端子模具的成熟产品，一般有两个特点：产量大，更新期快。
基于产品的特点，在设计端子模具时应就这两个方面对模具结构和思路作整合，把个人的感想说一下。
1、端子模具在设计排样的时候，尽可能节省材料，一般情况下，料条的pitch产品或客户已确定，不能改变，所以在材料宽度上考虑，可以单料双排，双料双插以提高材料的利用率。
2、模具设计时尽可能在同一工步作多个工序，尽量的减短模具长度，消除加工精度产生的累积误差。
3、对于折曲角度、尺寸要求严的，尽可能有调整工步，调整时只需要在冲床上调整而不用拆卸模具。
总的来说，就是要提高冲床速度和尺寸稳定性，降低单个产品的成本，端子产品的单个产品的利润比较低，是靠高产量来提高整体利润。
二、端子模具的系带变形调整在设计和组立及修模端子模具时，系带变形是一个很重要的内容。
系带变形包括：系带弯刀、系带扭曲、及系带蛇形三种。
其实系带蛇形就是弯刀和扭曲的综合。
英文是cabriole，twist and snake。
弯刀（cabriole）的调整有三种，一种是不让它出现，在它出现的地方强压。
二是在出现后马上反响强压，三是料条快出模具时强压调整，让它变形抵消弯刀。
1、是否是由于排样是单载体所致，如是的话，可在偏向的那侧加一挡料块，也可先用加强压料板的压力来一试。
2、检查和调整一下送料机。
3、检查一下弯曲部分公母模的R角是否大小一样，两边受力是否均衡（如果是U型弯曲的话）。
4、总之造成此现象的原因主要是“力”的问题在端子模中，尤其是汽车方面端子模中，多次折弯也是引发系带变形的主要原因，局部强压、调整机构、合理的折弯工步及结构都是不可少的。
三、IC端子模具IC导线架是半导体及信息产品的关键性金属组件，随着半导体及信息产业的蓬勃发展，其市场需求甚巨且呈快速成长。
IC导线架冲压模具是精度水准最高的模具代表，不仅要有高级的模具设计技术，而且应具备高精密的加工设备（光学投影磨床及线割放电加工机是不可缺少的工具）。
五金模具设计规范
五金模具设计规范1.目的:为了规范五金模具设计,进一步完善设计标准,推行标准作业,降低模具设计错误率,实现模具设计快速作业,适应工厂发展要求,提高公司机械化、自动化程度,不断创新、不断完善、提高公司的模具设计水平,特制订本规范.2.范围:适用于本公司所有五金模具的设计.3.权责:3.1.设计课:负责所有的模具设计工作.4.定义:5.作业内容:5.1.设计前期确认分析5.1.1.模具设计分析：接到客户/技术部的开模相关资料（CAD图文件,3D图文件或实物产品）及技术要求,针对资料和要求按以下内容进行开模前评估：5.1.1.1.模具在设计与制作上有无困难处（例如：孔到边的距离大小,折弯高度）;5.1.1.2.产品本身的展开后是否有干涉或强度不足;5.1.1.3.原材料特性性能是否满足要求,可能会产生的缺陷（如撕裂、抽引高度不足等）;5.1.1.4.根据以往同类模具制作经验判断可行性（冲头强度、产品尺寸公差等）;5.1.1.5.生产过程中影响产品质量（成型及尺寸）的因素;5.1.1.6.后加工过程中影响产品质量（成型及尺寸）的因素;5.1.1.7.产品的料纹和披锋方向有无要求,是否要求压披锋和压披锋具体位置;5.1.1.8.产品的平面度,同心度,表面外观,垂直角度有无严格的要求以及分析个别极限偏差;5.1.1.9.根据产品的结构,产品订单量的大小确定模具结构（工程模/连续模）;5.1.1.10.根据产品结构大小确定排样图和产品的出模数;5.1.1.11.产品上能否有工艺孔（如：连续模搭边料的接口要求）;5.1.1.12.产品表面是否喷油/喷粉(决定孔径公差取值偏向);5.1.2.对所得资料检查完毕, 如有疑问先行提出,并经客户/技术部确认后, 再做后继工作。
如果因时间关系要先行设计,来不及确认的数据要继续主动跟进。
5.1.3.设计草图5.1.3.1.为了提高工作效率,减少修改的工作量,设计人员可以将设计意图及关键结构的构思绘制草图,经评审后,再进行后继的绘图工作。
五金冲压模具设计详解！
五金冲压模具设计详解！一.冲压模具分类“冲压模具依构造可分为单工程模、复合模、连续模三大类。
前两类需较多人力不符经济效益，连续模可大量生产效率高。
同样，设计一套高速精密连续冲模，也要对你所生产的产品（包含所有用冲压加工出来的产品，富士康集团主要有端子、电脑机壳以及连接器上用的小五金及目前的手机零件等等）。
设计连续冲模需注意各模组之间的间距、零件加工精度、组立精度、配合精度与干涉问题，以达到连续模自动化大量生产的目的。
二. 单元化设计之概念：“冲压模具整体构造可分成二大部分：（1）.共通部分（2）.依制品而变动的部分。
共通部分可加以标准化或规格化，依制品而变动的部分是难以规格化。
三. 模板之构成及规格1. 模板之构成“冲压模具之构成将依模具种类及构成及相异，有顺配置型构造与逆配置型构造二大类。
前者是最常使用的构造，後者构造主要用於引伸成形模具或配合特殊模具。
从事的主要工作包括：（1）数字化制图——将三维产品及模具模型转换为常规加工中用的二维工程图；（2）模具的数字化设计——根据产品模型与设计意图，建立相关的模具三维实体模型；（3）模具的数字化分析仿真——根据产品成形工艺条件，进行模具零件的结构分析、热分析、疲劳分析和模具的运动分析；（4）产品成形过程模拟——注塑成形、冲压成形；（5）定制适合本公司模具设计标准件及标准设计过程；（6）模具生产管理。
2. 模具之规格（1）.模具尺寸与锁紧螺丝“模板之尺寸应大於工作区域，并选择标准模板尺寸。
模板锁紧螺丝之位置配置与模具种类及模板尺寸有关。
其中单工程模具最常使用锁紧螺丝配置於四边角，最标准形式工作区域可广大使用。
长形之模具及连续模具最常使用锁紧螺丝配置於四边角及中间位置。
（2）.模板之厚度“模板之厚度选择与模具之构造、冲压加工种类、冲压加工加工力、冲压加工精度等有绝对关系。
依据理论计算决定模具之厚度是困难的，一般上系由经验求得，设计使用的模板厚度种类宜尽量少，配合模具高度及夹紧高度加以标准化以便利采购及库存管理。
五金冲压连续模设计规范
五金冲压连续模设计规范1.材料选择：连续模一般采用优质工具钢或合金钢制作，具有高强度、高硬度和耐磨性。
材料选择要根据所加工的零件要求及生产批量来确定，确保连续模在长期工作中能够保持稳定的性能。
2.结构设计：连续模的结构设计要合理，尽量减少零件数量和复杂度。
各部件之间要有足够的间隙和余量，以确保装配和拆卸时的顺畅度。
同时，要考虑到模具的加工和维修便捷度。
3.精度要求：连续模的加工精度要符合零件的设计要求，以保证加工出来的零件能够满足使用要求。
特别是对于具有高精度要求的零件，需要采用精密加工和装配技术，确保模具的加工精度和稳定性。
4.冷却系统设计：连续模在长时间工作中会因摩擦产生大量热能，如果不能及时散热，会导致模具变形、损坏及产量降低。
因此，连续模设计要考虑合理的冷却系统，确保在加工过程中能够及时散热，保持模具的温度稳定。
5.表面处理：连续模在使用过程中会受到一定的摩擦和腐蚀，因此需要对表面进行处理来增加其耐磨性和耐腐蚀性。
常见的表面处理方法有热处理、镀硬铬、堆焊等，可以根据具体情况选择适当的处理方法。
6.寿命评估：连续模的寿命评估是设计的关键环节。
根据加工工艺、材料选择、结构设计等因素综合考虑，通过模具试验和实际生产数据进行评估，预测模具的寿命，确保获得满足生产要求的寿命。
7.维护保养：为保证连续模的长期稳定工作，需要定期进行维护保养。
包括清洁、润滑、防锈等工作，以延长模具寿命和保持模具的加工精度。
总之，五金冲压连续模设计规范是确保连续模工作稳定、性能优良的关键因素。
通过合理的材料选择、结构设计、精度控制、冷却系统设计、表面处理、寿命评估和维护保养等措施，能够提高连续模的工作效率和寿命，降低生产成本，保证产品质量。
「教程」五金冲压模具常用标准化结构
「教程」五金冲压模具常用标准化结构一. 压线入子结构压线的目的：(1). 材料预变形，减少折弯时的阻力，使折弯时的尺寸更为准确。
(2). 防止折弯时产生的拉料变形。
二. 压筋入子结构压筋目的減小折弯时的回弹，使折弯尺寸更准确。
减小折弯时所产生的拉料变形。
注：滑块用于折弯成形时，滑块要做压筋。
三. 压毛边入子（1）压毛边的形式內孔压毛边﹐产品周边压毛边。
（2）压毛边入子的加工方法先线割好入子外形﹐将入子放入模板入子孔內﹐下面垫高0.22mm﹐用Φ4球刀依入子周边加工﹐尺寸見下图示意。
(料厚为0.8T)四. 预剪结构连续模带料部分在最后一站剪切或剪断成形﹐产品要求外观或手可触摸处均无毛边﹐因此要求模具在剪切的前一站进行预剪(也称为预压毛边)。
设计时﹐先要判定毛边的方向﹐确定预剪在上模还是在下模﹐其结构及具体设计尺寸如下﹕五. 连剪带折弯结构作业说明：先剪后折刀口高度为一个料厚，斜1.5度，目的是减少冲头同切口之间的接触面，以便減少摩擦。
沖头切口底部直2mm,是为了保证刀口強度，防止崩刃。
沖头折弯边高度为1.5T，这样可保证先剪断后折边。
六. 顶料销设计标准1.选用原則(1).一般选用Φ8.0的LB型顶料销。
若位置不夠时可选用Φ6.0型的顶料销。
(2).当所需顶料力很大，位置又夠时可选用Φ10.0的顶料销.(3).顶料销长度的选择，应注意参考以下原则：a. 选用标准长度，并考虑可否不需要在模板上沉孔。
b. 顶出高度<=10mm时，一般选用φ8.0的顶料销﹔顶出高度>=10.0MM时，选择其它标准规格的顶料销.c. 避免开模时弹簧顶住模板台阶处的現象。
d. 铁氟龙材质LB型顶料销适用于铝材，铜材等材质。
规格为Φ8.0*25，Φ8.0*30，Φ8.0*35，Φ8.0*402．排布規則（1）抽孔，抽凸周围对称排配顶料销，也可采用內脱料的形式脱料。
（2）折弯时如使用顶料销脱料，在凸模上折弯边每隔20-30MM 排配一个顶料销，折弯拐角处一定要排配一个顶料销，顶料销四分点距折弯边2.5MM.（3）折单边时，折弯边顶料销按上述原則排配，非折弯边视大小均勻分布2-4个顶料销。
冲压模具设计规范标准
冲压模具设计规范标准一、目的：本标准是根据公司产品结构特点及模具设计、制作实际需要，统一模具设计标准，提高冲压模具设计质量,为模具设计提供指导。
二、适用范围：公司所有冲压模具；三、具体规定：第一节模具制作流程标准工艺/项目/生产提模具开发电子流相关主管审核批准模具设计出图相关主管审核批准模具制作试模品管检验、开合格证生产验收！第二节图纸审核标准拿到设计任务时，首先应对产品图纸作一个全面的审核、确认，主要从以下几方面入手：1.图框內容确认产品名称、版次、视图投影角法、视图比例、材质、料厚(英制需转换为公制)。
2.图面注解內容确认依图面注解逐项确认3.视图正确性确认三视图画法、尺寸标注、各主要视图和各局部视图是否一致,特殊公差要求确认。
4.特殊要求確認a. 有无表面处理要求b. 不锈钢、铍銅、铝等材质产品需注意片纹方向要求。
c. 是否有压毛边，方向，范围?d. 产品的重点管控尺寸，公差等?e. 压铆钉的规格、工序等？f. 若有抽牙，须了解抽牙功用，重点尺寸(内径、外径、高度)g. 产品如果有工艺缺口处，连续模连料,接刀须客户确认回复。
h. 产品有没有标注尺寸公差的地方,能否做到?i. 一些孔和产品的外形可否圆整?j. 产品有没有外观要求，如平面度，垂直度等?k. 现有的工艺槽是否太窄?l. 产品若有半剪,则半剪要保证的尺寸是位置还是高度等?m. 产品若有凸点,则其功用,重要尺寸是什么?n. 产品的批量大小?o. 产品压沙拉的尺寸确认?p. 产品折弯展开可否依内R为零展开?q. 产品有包角若因高度原因可能会造成拉裂或起皱可否做工艺处理?经仔细审核确认后即可对产品进行展开，排工序等后序作业。
第三节展开图标准1.展开图中必須包含产品图中的所有內孔,內部成型和外部成型的展开的图元1）展开图的毛刺面必须向下.2）展开图中所有图元须串取成复线.3）冲裁尖角(除特殊情況外)均要倒圓角R=0.3或R=0.5（具体可根据产品料厚定）4）成形工位折线位置必须画出及注意虚实线。
