高压喷射灌浆工程施工方法及质量控制
高喷灌浆施工流程
高喷灌浆施工流程一、施工方法和工艺流程(1)施工方法高压喷射(以下简称高喷)灌浆技术是用钻机在地层中造孔,将带有喷头的喷射管下至孔内预定位置,用高压泵形成的高速液流、空压机形成的气流从喷嘴中同轴喷射出去,直接冲击、切割、破坏、剥蚀地层,地层破坏后剥落下来的土石料湿化崩解、升扬置换,而灌注的水泥浆或其他复合料浆液中的胶凝颗粒表面的强烈吸附活性与被破坏的地层土石颗粒之间发生充分的强制性掺搅混合,充填挤压,移动包裹,至凝结硬化,从而构成坚固的凝结体,成为结构密实、强度大、有足够防渗性能的构筑物,以满足工程需要的一种技术措施。
高喷灌浆在围堰平台填筑完成后分段进行,采用MGY80型锚固钻机、克莱姆钻机跟管钻进成孔,GYP-50高喷台车进行旋转提升。
(2)施工工艺流程高喷灌浆工艺流程为:场地平整→钻机就位→钻孔进入设计孔深→下PVC护壁管(或注泥浆)、拔套管→台车就位→下喷射管→水、浆、气喷射→旋转提升→高喷台车移位→回填封孔。
(3)施工参数:高喷施工参数经生产性灌浆试验确定。
二、施工准备(1)场地平整。
围堰填筑到高喷施工平台高程后,立即对对施工场地进行平整,对低洼和表部松散部位回填、碾压和加固,以满足施工机械行走的需要。
(2)测量放样。
根据设计桩位布置及现场控制点,由测量人员现场放出具体孔位并明确标识,孔位中心偏差不大于5cm。
(3)在高喷施工前完成水、电、气及制浆系统等布置。
三、高喷造孔(1)采用MGY80及克莱姆钻机冲击跟管钻进,孔径φ146mm。
(2)孔位放样后,钻机就位,调整钻机呈水平状态,稳固后方可开孔,开孔孔位与设计孔位的偏差不大于5cm。
(3)钻孔分1、Ⅱ两个次序进行,孔深按施工图纸控制。
(4)孔距。
旋喷孔孔距为0.8～1.0m,最终由高喷生产性试验确定。
(5)跟管钻进至设计孔深,起钻后注入护壁泥浆,用拔管机拔出套管并保护好孔口,防止异物掉入孔内。
(6)钻孔完成后进行孔斜和孔深测量,由质检人员进行工序验收,检测孔深达到设计要求、孔底偏斜率<1.5以后方可终孔,并经工程师验收签证,否则进行纠偏或加深,钻孔终孔验收合格后,对孔口妥善保护。
高压喷射注浆施工规范
凝材料，搅拌凝结成墙体或桩体，适用于水电水利五程的挡水堤坝、涵闸、泄水及其他 建筑物地基的防渗处理和加固工程，见表１-１.根据地七老八十处理形式的不同，可选 择旋转喷射注浆和定向喷射注浆和摆动喷射注浆工艺，
压缩 空气
Q M3/min
d
mm
P
Mpa
水泥浆
L/min 喷嘴直径
mm
喷嘴个数
喷射管径 mm
提升速度 cm/min
旋转速度 r/min
钻孔孔径 mm
20～25 ＞70 1.5～3.0 1～2
20 25～100 1.2～1.3
1～2 42～50 20～25
20 46～59
20～25
＞70
1.5～3.0 1～2 0.70
三、机械设备的布置与安装必须遵守下列规定： 1 造孔机械及辅助设备的安装，可按照 DL5031 进行。在采用泥浆护壁造孔时，应修筑泥浆 循环槽及多个沉淀池进行泥浆的收集及净化。 2 注浆系统的供水、供气、供浆设备应分开布置。防止相互干扰与污染。机械安装要求稳固、 周正、水平，各部连接螺栓要加垫紧固，插口要穿保险销。 3 电机设备必须严防油水污物侵入。施工现场电线应绝缘良好。 ４安全防护设施要牢固安全可靠，消防设备要齐全。冬季施工要做好防冻措施。 四、钻进造孔采用泥浆护壁时，泥浆的性能指标应符合４.2.4 的规定（未复印无法输入） 五、造孔施工应遵守下列规定：
七、孔口回浆应经沉淀处理后方可利用。废弃浆液应及时清除。 八、高压喷射注浆施工应遵守下列规定： 1. 施工工序为：高喷台车就位-试喷率定-下入喷射管定向-喷射注浆-回浆提升-终孔停喷 回灌-冲洗管路-移动高喷台车。 2 喷射管下入钻孔前，应送水、送气试喷，将水、气压力和流量调节到设计规定的压力和 流量。 3 下喷射管时为防止喷嘴堵塞，宜在下管同时低压输送水、气、浆，或对喷头采用临时性 保护措施。 4 喷射管下至设计孔深后，应按规定的压力、流量值送水、气、浆喷射 1min～3min,待回浆 冒出孔口时，再按设计规定的提升、旋转和摆动速度，自下而上全孔连续作业。中间因故 停喷时，提升的搭接长度不应少于 0.50m。停喷时间超过 2h 应冲管路。 5 喷射浆液密度、回浆密度和回浆量每 20min～30min～测量记录一次。 6 终止喷射时，应停止送水、送气、送浆，然后将喷射管提出进行冲洗，并利用喷射浆液 或回浆进行静压回灌，直至浆面不下降为止。
高压旋喷灌浆施工方案
高压旋喷灌浆施工方案一、工程概况场址区位于河流冲击1级阶地上,地面高程为104.9m,地势平坦开阔，无不良地质现象，泵站厂址区地层由新到老分述如下：①第四系河流I级阶地冲击层:上部为粘士，硬塑状，厚4.5～9.3m;中部为含砂粉质粘土，青灰色，松散状，厚2.5～4.lm；下部为含泥砂砾石，砾石含量约70%,粒径一般1～3m,松散～稍密状，层厚4.7～6m。
②古进系那读组泥岩，灰白色、灰色、半成岩状，属极软岩，具有弱～中等膨胀性，且具有遇水软化，失水干裂的特性。
泵站基础拟置于第四系Ⅰ级阶地砂砾石层上，Ⅰ级阶地砂砾石层满足泵站基础持力层承载力要求，建基面上部的Ⅰ级阶地冲击层各土层稳定性较差，易产生渗透变形，渗透变形方式主要为流土，采取防渗处理。
由于基坑开挖较深(边坡高约14m),为土质边坡，存在基坑开挖边坡稳定问题，应分级进行开挖，每5m分设一条马道，并加强支护，由于建基面位于地下水位以下约10m, 砂砾石层属强透水层，存在基坑涌水问题，施工过程应做好基坑防渗及排水。
二、编制依据1、开挖防渗布置图2、工程量清单。
3、《水工建筑物水泥灌浆施工技术规范》(SL62-2014)4、《通用硅酸盐水泥》(GB175-200)5、《建筑地基处理技术规范》(JGJ79-2012)三、施工总布置1、风、水、电(1)施工用风施工用风采用1台1.05MPa、0.22m3移动式空压机供给，空压机随高压旋喷台车移动。
(2)施工用水施工用水直接由设在泵站进水渠附近的沟内安装水泵取水，供制浆和高压喷射灌浆。
(3)施工用电施工用电从泵站周边供电系统T接，架空线路沿高喷防渗墙轴线布置，钻孔和灌浆设备的用电从配电柜接取，高喷、灌浆设备需用的最小功率为180KW。
2、废水、废浆处理与排放在距泵站高喷防渗墙轴线内侧位置挖条宽50cm、深30cm的排浆沟，沿途每隔10m 挖一个2m3左右的集浆坑，钻孔的泥浆通过排浆沟流入集浆坑，高压喷射灌浆所产生的废浆通过排浆沟流入集浆坑，经过沉淀过滤，达到排放标准后，再用水泵通过管道抽排到进水渠附近的沟内。
水工建筑物防渗工程高压喷射灌浆技术规范

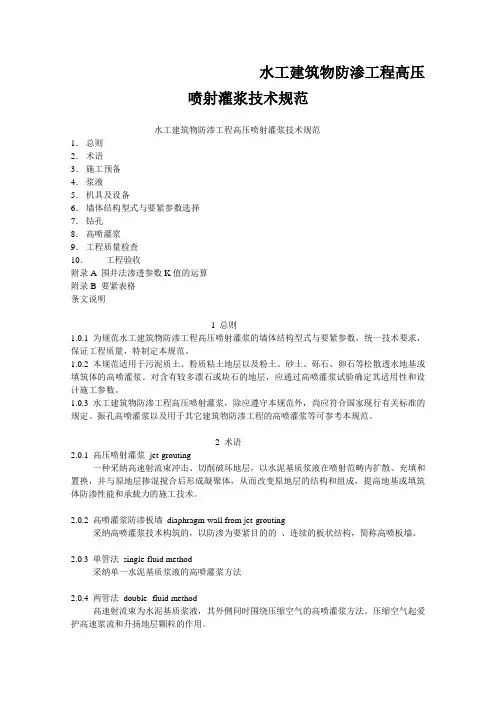

水工建筑物防渗工程高压喷射灌浆技术规范水工建筑物防渗工程高压喷射灌浆技术规范1．总则2．术语3．施工预备4．浆液5．机具及设备6．墙体结构型式与要紧参数选择7．钻孔8．高喷灌浆9．工程质量检查10．工程验收附录A 围井法渗透参数K值的运算附录B 要紧表格条文说明1 总则1.0.1 为规范水工建筑物防渗工程高压喷射灌浆的墙体结构型式与要紧参数，统一技术要求，保证工程质量，特制定本规范。
1.0.2 本规范适用于污泥质土、粉质粘土地层以及粉土、砂土、砾石、卵石等松散透水地基或填筑体的高喷灌浆。
对含有较多漂石或块石的地层，应通过高喷灌浆试验确定其适用性和设计施工参数。
1.0.3 水工建筑物防渗工程高压喷射灌浆，除应遵守本规范外，尚应符合国家现行有关标准的规定。
振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等可参考本规范。
2 术语2.0.1 高压喷射灌浆jet-grouting一种采纳高速射流束冲击、切削破坏地层，以水泥基质浆液在喷射范畴内扩散、充填和置换，并与原地层掺混搅合后形成凝聚体，从而改变原地层的结构和组成，提高地基或填筑体防渗性能和承载力的施工技术。
2.0.2 高喷灌浆防渗板墙diaphragm-wall from jet-grouting采纳高喷灌浆技术构筑的，以防渗为要紧目的的、连续的板状结构，简称高喷板墙。
2.0.3 单管法single-fluid method采纳单一水泥基质浆液的高喷灌浆方法2.0.4 两管法double- fluid method高速射流束为水泥基质浆液，其外侧同时围绕压缩空气的高喷灌浆方法。
压缩空气起爱护高速浆流和升扬地层颗粒的作用。
2.0.5 三管法three- fluid method高速射流束为清水，其外侧同时围绕压缩空气，而水泥基质浆液以较低压力灌注的高喷灌浆方法。
2.0.6 旋喷、摆喷和定喷rotating swaying-and orienting-jet-grouting高喷灌浆的三种形式。
水库高压旋喷灌浆施工方案
水库高压旋喷灌浆施工方案一、项目背景随着城市建设规模的不断扩大和人口的增长，对水资源的需求越来越大。
为了满足城市用水和农田灌溉的需求，水库的建设显得尤为重要。
然而，由于水库在长时间的使用和自然环境的影响下，会出现渗漏、破损等问题，进而影响水库的安全和稳定。
因此，进行水库的维修和加固工作就显得尤为重要。
高压旋喷灌浆技术是一种有效的水库维修和加固方法。
通过将灌浆材料以高压喷射的方式注入水库的渗漏和破损部位，使其在渗漏和裂缝处形成堵漏固化的效果，提高水库的安全性和稳定性。
二、施工准备在施工高压旋喷灌浆前，需要进行以下准备工作：1.确定灌浆材料：根据水库的具体情况和需求，选择合适的灌浆材料，通常使用硅酸盐、硅酸钠、磷酸盐、水泥等。
2.配置灌浆设备：准备高压旋喷灌浆设备，包括高压灌浆泵、灌浆管道、喷嘴等。
3.清理施工区域：清理水库表面的杂物、沉积物，确保施工区域干净。
4.做好安全措施：确保施工过程中的安全，包括设置警示标识、密切关注施工现场等。
三、施工步骤1. 检测渗漏和破损部位在施工前首先需要对水库进行全面的检测，确定渗漏和破损部位的位置和情况，并进行记录。
2. 清洁和处理渗漏部位清除渗漏部位周围的杂物、沉积物，并进行清洁处理，保证水库表面干燥。
3. 配置灌浆材料按照预定的比例和要求，将选定的灌浆材料配置好，确保灌浆材料的均匀性和流动性。
4. 进行高压旋喷灌浆使用高压灌浆泵将配置好的灌浆材料以高压喷射的方式注入渗漏和破损部位，并确保灌浆材料能够充分填充和堵漏。
5. 观察和检测等待灌浆材料自然固化，观察和检测施工部位是否漏水，若有漏水则需要进行补充灌浆操作。
6. 施工完工等待全部灌浆材料固化后，对施工区域进行清理和整理，确保施工安全和卫生。
四、安全注意事项在水库高压旋喷灌浆施工过程中，需要注意以下安全事项：1.操作人员必须经过专业培训，并佩戴防护用品，包括安全帽、防护眼镜、耳塞等。
2.施工现场要设立警示标识，防止未经授权人员进入。
高压喷射灌浆施工技术
9、特殊情况处理（质量控制关键工序）
（1）钻孔过程中，若遇有大块石集中带或漏水量大的地 段，在喷射灌浆之前，先回填有级配的砾石、砂、粘土， 使该地层的大孔隙减少，在灌注稳定性浆液或水泥砂浆 至不吸浆后，再进行水泥浆喷射。
（2）喷射中断 在喷射过程中，因故中断，中断时间超过30分钟，准确记 录中断位置，复喷时，将喷杆下入中断处以下30～50cm复 喷搭接，如喷杆下不到位，采取扫孔再喷射的措施。
并调准喷射方式和摆动角度。 （5）一般利用卷扬机提起喷杆，使喷头通过井口对准孔位中
心，将喷杆放入孔内直至孔底。为防止下杆过程中泥砂砾 堵塞喷嘴，采用胶带包扎的方法将喷嘴贴住。
6、喷射（质量控制关键工序）
喷射管下到设计深度后，先送高压水，再送水泥浆和 压缩空气，气静喷1至3分钟，等灌入浆液冒出后，按 预先定好的提升、旋喷或摆动角度，自下而上进行喷 射作业。
3）降低喷射水压和风压，加浓浆液，增大供浆量，孔 口掺砂、掺加速凝剂等措施。
五、目前围堰防渗高喷灌浆施工中的几个问题
1、受前期工期延误的影响，无限压缩高喷灌浆工期
2、防渗轴线范围的填筑料和填筑工艺不要求实施，认 为反正还要进行高喷灌浆，可以马虎一些。或受工期 或受施工条件影响，填筑不合要求，造成高喷灌浆施 工难度增大、成本增加，甚至被迫改变工艺。
软基处理施工技术
高压喷射灌浆施工技术
主要内容
概述 喷射形式及分类 高喷墙的结构形式 施工工艺 安全措施 工程实例
一、概述
定义：高压喷射灌浆技术是用钻机在地层中造孔，将 带有喷头的喷射管下至孔内预定位置，用高压泵形成 的高压水或高压浆液形成高速喷射流束，冲击、切割、 破碎地层土体，并以水泥基质浆液充填、掺混其中， 改变原地层的结构和组成，形成桩柱或板墙状的凝结 体，用以提高地基防渗或承载能力的一种技术措施。
高压喷射灌浆工程质量控制、质量通病及补救措施
高压喷射灌浆工程质量控制、质量通病及补救措施高压喷射灌浆防渗板墙是近几年来用于松散地层透水地基防渗处理的新技术，它与防渗混凝土板墙、沉模板墙等垂直防渗构筑物相比，有着造价低，工艺简单，工期短的优点；而与常规的帷幕灌浆、固结灌浆等来比，又有着处理效果明显及彻底的优点。
高压喷射灌浆防渗板墙在垂直防渗领域中占有相当重要的位置，其前景广阔。
在即将上马的南水北调工程中，更会体现出它的优越性。
1 高压喷射灌浆施工方法（1）目前，施工方法有单管法、双管法、三管法（又分为同轴三管法和并列三管法）三种。
（2）施工的形式有定喷、摆喷及旋喷三种，选择哪种形式视工程的重要性、工程部位、工程作用等多项因素而定。
（3）由于大多数技术书籍及杂志上都对上述1.1及1.2有详细的讲述，这里不再一一赘述。
下面只对施工中的质量控制、常见通病及补救措施加以探讨。
2 高压喷射灌浆工程质量控制通过多年的施工、探索总结出了这一工艺施工过程中的质量控制点。
该总结将质量检查、质量控制的工作更加具体化、更加量化地分解到了工序的每一个步骤中去。
具体质量控制点见表1。
3 高压喷射灌浆工程施工质量通病及补救措施高压喷射灌浆工程是一项隐蔽工程，检查的方法通常有开挖、超声波、围井实验、钻孔抽（注）水等检查。
每当我们完成了一项工程后进行验收时，将作业面顺轴向开挖几十米（如下观水库、临城水库、姜各庄橡胶坝工程、黄壁庄塌坑处理旋喷桩工程等），发现凝结体有各式各样的，这就引起了我们的反思，寻找产生的原因，以便为今后的施工制定更好的防治措施。
现将高压喷射灌浆工程（以高压旋喷桩为例）的质量通病及防治措施见表2。
4 结语针对高压灌浆工程施工中常见的问题进行逐一阐述，笔者认为，做好高压灌浆工程，要从以下几点抓起：1）针对不同的地层及施工，施工中严格根据设计提供参数以及开工后的现场试验，对各个参数进行具体调整，以便使工程施工更加彻底，更加完善；2）施工中严格注意各关键部位，做到早发现，早处理，早防治；3）施工中加强对各控制点管理与控制，做到有的放矢。
高压灌浆施工工艺及常见问题处理措施
高压灌浆施工工艺及常见问题处理措施1、工程概况岜蒙水库是一座以供水、灌溉为主，兼顾防洪、发电等综合利用的中型水库。
扩容后水库正常蓄水位为802.41m，100年一遇设计洪水位802.50m，2000年一遇洪水位803.05m，总库容9114万m3。
水库主要建筑物由主坝、六座副坝以及导流副坝、溢洪道、主坝放水设施和坝后电站组成。
主坝为均质土坝，顶标高为804.50，最大坝高19m，坝顶宽4m，长度1380m。
采用高压喷射灌浆以及帷幕灌浆形成防渗墙，防渗墙中心线长度1285m。
高喷灌浆施工范围为基岩上部冲积堆积层和人工填土层，要求深入基岩1.0m，与帷幕灌浆有效搭接1.5m。
2、高压灌浆施工2.1、高压灌浆工作原理高压喷射灌浆目前采用三重管喷射工艺。
工作原理是利用钻孔机成孔，把带有喷嘴的注浆管下插至预定位置后，利用高压系统把气、水、水泥浆液形成高压射流从喷嘴中射出，冲击、切割土体，使原有土体结构发生改变，与浆液充分搅拌混合，形成板状或柱状的密实凝结体，提高土体的防渗和承载力。
2.2、高压灌浆施工工艺本工程高压灌浆采用摆喷和旋喷两种形式，摆喷摆角30°，墙体折线搭接，旋喷为单排套接。
分二序进行施工，即在一序孔灌浆施工完成14天后再进行二序孔的灌浆施工。
坝体高喷灌浆主要工序主要包括高喷先导孔灌浆试验、浆液配制，喷射施工时提升速度及喷杆转动速度控制、施工时高喷灌浆过程中的特殊情况处理、桩孔回填、环境保护等。
施工总工艺流程：Ⅰ序孔→Ⅱ序孔→检查孔施工→竣工验收单孔施工工艺流程：定孔位→钻孔进至设计孔深→高喷灌浆台车就位→地面试喷→下入喷管至设计位置→制浆、送浆→起拔套管（边拔套管边注水泥浆，直至孔口浆液面基本不下降为止），按设计参数提升速度提升喷完全孔→桩孔回填→封孔结束。
（1）、定孔位：采用全站纬仪进行高喷灌浆轴线放样，确定施工轴线后，按孔距（旋喷0.75m，摆喷1.25m）逐孔定好孔位，用钢筋标记好。
高压喷射灌浆技术施工工艺和质量控制
高压喷射灌浆技术施工工艺和质量控制0引言高压喷射灌浆根本原理是借助于高压射流冲击、破坏被灌地层构造，同时灌入水泥浆或混合浆，使浆液与被灌地层颗粒掺混，形成符合设计要求的凝结体，借以到达加固地基和防渗的目的。
1灌浆的概念及作用灌浆〔Grouting〕，就是将某种具有流动性和胶凝性的浆液，按一定的配比要求，通过钻孔用灌浆设备压入建筑物或其根底局部缝隙中的措施。
灌浆又称注浆，其实质是使浆液在被灌载体中渗透、扩散、充塞，经一定时间后凝固和硬化，从而到达加固载体和抗渗防水的目的。
灌浆的作用主要表达在下面几个方面：充填作用。
浆液凝成的结石将地层空隙充填起来，可以阻止水流通过，提高地层的密实性；压密作用。
在浆液被压入的过程中，将对地层产生挤压，从而使那些无法进入浆液的细小裂隙和孔隙受到压缩或挤密，使地层密实性和力学性能都得到提高；粘合作用。
某些浆液的胶凝性质可以使己经脱松的岩块、建筑物裂缝等充填并粘合在一起，使其联合承载能力得到改善；固化作用。
某些浆材〔例如水泥和某些化灌材料〕可与地层中的粘土等松软物质发生化学反响，将其凝固成巩固的“类岩体〞。
2高压喷射灌桨技术的优势2.1适用范围广。
高喷灌浆可用于工程新建之前，也可用于工程修建之中，特别是用于工程建成之后，显示出不损坏建筑物的上部构造和不影响运营使用的长处。
2.2施工简便。
施工时只需在土层中钻一个孔径为50mm或300mm的小孔，便可在土中喷射形成0.4～4.0m的固结体，因而能贴近已有建筑物根底建立新建筑物。
2.3固结体形状可以控制。
为满足工程的需要，在喷射过程中，可调整旋喷速度和提升速度，增减喷射压力，可更换不同孔径喷嘴改变流量，使用固结体成为设计所需要的形状。
2.4料源广阔、价格低廉。
喷射的浆液是以水泥为主，化学材料为辅，除了在要求速凝超早强时使用化学材料外，一般的地基工程使用价格低廉的425号普通硅酸盐水泥。
此外，还可以在水泥中加人一定数量的粉煤灰，这不但利用了废材，又降低了注浆材料的本钱。
第七节高压喷射灌浆防渗墙施工工艺
第七节高压喷射灌浆防渗墙施工工艺一、高压旋喷灌浆施工1、施工设备机具选型针对地层条件和设计要求，选择的主要施工设备机具及材料见附表。
2、灌浆材料灌浆主要材料包括水泥、水、掺和料及外加剂等，每批采购的水泥、掺和料、外加剂等材料，均应符合有关的材料质量标准，并附有生产厂家的质量证明书。
入库前按规定进行检验验收，及时把检验成果报送监理人。
(1)水泥根据施工图纸或监理人指示，选用灌浆用的水泥品种。
水泥标号不低于32.5M；水泥细度要求通过80um方孔筛，其筛余量不大于5%。
水泥不得存放过久，出厂期超过3个月的水泥不得使用。
(2)水灌浆用水符合JGJ63-89的规定，拌浆的水温低于40°C。
3、制浆(1)制浆材料必须称重,称重误差小于5%，水采用水尺量取，水泥按袋计量，其它材料用称称重。
回填灌浆和固结灌浆一般均采用集中制浆站来制浆，输送浆液流速为1.4-2.0m/s，各灌浆站根据浆液所需配比进行配浆。
(2)各类浆液必须搅拌均匀，测定浆液密度等参数；纯水泥浆的搅拌时间，使用普通搅拌机时，不少于3min；使用高速搅拌机时，不少于30s。
浆液在使用前应过筛，从开始制备到用完的时间小于4h。
拌制细水泥浆液和稳定浆液，搅拌时间通过试验确定；细水泥浆液的搅拌，从制备到用完的时间小于2h。
4、高压旋喷灌浆施工旋喷灌浆施工采用三管旋喷施工工艺，设计桩径1000mm采用自下而上的灌浆方式，分两序组织高喷施工。
旋喷造孔按一序孔和二序孔分部进行，旋喷灌浆先喷一序孔，再喷二序孔。
（1）钻孔施工工艺钻孔沿坝轴线布孔，分序钻孔，采用XY-2型工程钻机进行钻孔施工，首先把钻杆（注浆管）对准孔位中心，偏差不超过50mm，钻机座要平稳，立轴或转盘要与孔位对正，倾角与设计误差一般不得大于0.5°,钻孔护壁材料为黄泥浆，比重初定为1：1,孔深达设计孔深后再加深0.5m。
钻孔过程记录完整。
（2）钻孔方法钻进方法采用硬质合金回转钻进、金刚石钻进、合金牙轮钻进等方法成孔。
水利水电工程中高压喷射灌浆施工技术探析
水利水电工程中高压喷射灌浆施工技术探析水利水电工程中，高压喷射灌浆施工技术是一项非常重要的技术，它在土木工程中起着至关重要的作用。
高压喷射灌浆是指将灌浆材料以高压水力或空气压力喷射到岩体或土体中，从而填充岩裂缝和土孔隙，加固和加密地基，提高地基的承载力和抗渗能力，实现地基的加固和固结目的。
本文将就水利水电工程中高压喷射灌浆施工技术进行探索分析。
一、高压喷射灌浆的施工原理1. 渗透性：高压喷射灌浆依靠高速水流的冲击力，将浆液迫入岩土孔隙中，以实现加固和固结的目的。
在施工中，需要根据不同的岩土条件，确定合适的喷射压力和喷孔密度，以保证浆液能够渗透到整个工作区域，达到最佳的灌浆效果。
2. 压实性：高压喷射灌浆施工过程中，浆液通过高速冲击力，能够达到较高的压实效果，填充岩体和土体的裂缝和孔隙，提高地基的密实度和承载力。
3. 经济性：高压喷射灌浆施工具有工期短、效果显著、操作简便等特点，能够提高工程的施工效率，减少浆料的消耗，达到经济、合理的施工效果。
1. 施工前的准备工作：在进行高压喷射灌浆施工之前，需要对现场进行详细的勘察和分析，了解岩土的性质、孔隙分布和裂缝状况，以制定合理的施工方案。
在确定施工参数时，需要考虑岩土的强度、渗透性和孔隙率等因素，以达到最佳的灌浆效果。
2. 喷孔的布设：根据实际的岩土情况，合理布设喷孔位置和深度，以保证浆液能够充分渗透到岩土中。
在布设喷孔时，需要考虑工程的结构特点和施工的可行性，以确保灌浆效果符合设计要求。
3. 喷浆材料的选择：在进行高压喷射灌浆施工时，常用的喷浆材料包括水泥浆、聚苯颗粒浆、聚氨酯浆等。
不同的喷浆材料适用于不同的岩土条件，需要根据实际情况选用合适的浆料，以达到最佳的施工效果。
4. 施工参数的确定：在进行高压喷射灌浆施工时，需要根据岩土的性质和工程的要求，确定合理的喷射压力、喷孔密度和灌浆量等参数，以保证施工的稳定性和效果。
5. 施工工艺的控制：在施工过程中，需要严格控制施工工艺，确保浆液的均匀喷射和充分渗透，以避免施工质量和效果的不稳定性。
高喷灌浆工程施工安全技术规程
高喷灌浆工程施工安全技术规程
喷射灌浆应遵守下列平安技术规定：
（1）喷射灌浆前应对高压泵、空压机、高喷台车等机械和供水、供风、供浆管路系统进行检查。
下喷射管前，宜进行试喷和3～5min管路耐压试验。
对高压掌握阀门宜安设防护罩。
（2）在喷射灌浆过程中，消失压力突降或骤增、孔口回浆变稀或变浓、回浆量过大、过小或不返浆等特别状况时，应查明缘由并准时处理。
（3）喷射灌浆过程中应有专人负责监测高压压力表，防止压力突升或突降。
（4）下喷射管时，应采纳胶带缠绕或注入水、浆等措施防止喷嘴堵塞。
遇有严峻阻滞现象，应起出喷射管进行扫孔，不允许强下。
（5）高压泵、空压机气罐上的平安阀应确保在额定压力下马上动作，应定期校验平安阀，校验后不应随便调整。
（6）单孔高喷灌浆结束后，应尽快用水泥浆液回灌孔口部位，防止地下空洞给人身平安和交通造成威逼。
- 1 -。
水利工程高压喷射灌浆施工的质量控制措施
现代物业Modern Property Management– 121 –1.前言20世纪70年代日本和瑞典先后提出在堤坝、涵闸的防渗工程中应用高压喷射灌浆防渗墙技术，我国对这项技术的应用及推广则是在20世纪80年代，比发达国家晚了十几年。
高压喷射注浆技术因其优势广泛应用于防渗加固的基础土建工程中。
该技术对于冲积层、残积层、人工土壤、砂性土、黄土和淤泥质土等软弱土层效果特别明显，解决了小颗粒土质不太容易注浆的问题。
高压喷射灌浆防渗墙技术在砾石层中也可以应用，前提是没有地下水或者地下水流速不大。
2.高压喷射灌浆技术高压喷射灌浆技术是通过高压高速喷射形成一定的压力，将这种压力转化为动力，加速形成水泥加固体，从而形成水利工程。
此技术主要包括定喷、摆喷和旋喷几中，每种使用范围和优势不一样，其中定喷和摆喷广泛用于板墙防水工程，而旋喷则专门应用于深基坑加固等工程，尤其适用于黄土、黏土和滩涂地等土层比较松散的水利工程。
3 水利工程高压喷射灌浆施工的质量控制措施3.1 施工前的质量控制3.1.1 构建素质较高的质量控制队伍。
质量控制工程师是水利工程质量的保证者，只有构建合格的质量控制队伍，才能保证水利工程的质量。
水利工程的复杂性，喷射灌浆施工技术参数的不确定性，需要质量控制工程师掌握丰富的理论知识，扎实的实践经验，果断的处理方法。
一支素质较高的质量控制队伍，可以根据施工环节的特性，果断地做出决策。
3.1.2 制订详细的专项控制细则。
专项控制细则是质量控制的指南，没有这些细则，施工人员或控制人员都没有依据。
通过明确施工人员、监理人员的职责，明确施工控制程序、措施；对于关键工序给予明确说明，并且有明确的检查方法和验收方法。
3.1.3 协助相关单位做好相关资质审检。
水利工程是一项复杂工程，往往涉及到许多单位。
水利工程总承包单位也往往会将高压喷射灌浆施工分包给专业施工单位，因为高压喷射灌浆施工工艺具有专业性、技术性，水利工程总承包方应该协助相关单位把控质量关，要求分包施工单位具有一定的的资质，并且资质与等级要一致，有没有做过同类工程，有没有同类工程施工经验，并且查看其同类己俊工工程的施工效果。
高压摆喷灌浆施工方案
高压摆喷灌浆施工方案1. 引言高压摆喷灌浆施工是一种在基础工程中常用的灌浆施工方法。
本文档将介绍高压摆喷灌浆施工的基本原理、施工步骤以及注意事项。
2. 原理高压摆喷灌浆施工通过高压泵将浆液送入喷嘴，在施工过程中，通过调整喷嘴的角度和喷射压力，控制喷浆的方向和范围。
喷射的浆液能够填充基础中的裂缝和空隙，提高基础的强度和稳定性。
3. 施工步骤3.1 准备工作在进行高压摆喷灌浆施工之前，需要进行以下准备工作： - 清理施工现场，确保基础表面干净无杂物。
- 安装高压泵和配套设备。
- 准备好灌浆材料和适量的清水。
3.2 施工前的准备•对基础表面进行处理，如清洗、打磨等，以提高喷浆的附着力。
•根据基础情况选择合适的喷浆喷嘴和喷射压力。
3.3 施工过程1.将浆液加入高压泵的浆液箱，并与清水进行适量的混合。
2.连接喷浆管道和喷嘴，确保连接牢固。
3.在施工过程中，调整喷嘴的角度和喷射压力，使喷浆涂覆整个基础表面。
4.根据基础的裂缝和空隙情况，喷射多层浆液，以达到填充和加固的效果。
5.喷浆完成后，清洗喷浆管道和喷嘴，防止堵塞和固化。
3.4 施工后的处理•施工完成后，对喷浆部分进行观察和检验，确保灌浆效果符合要求。
•若喷浆存在不合格或漏浆情况，及时进行修补和改善。
4. 注意事项在进行高压摆喷灌浆施工时，需要注意以下事项： - 施工人员必须戴好防护设备，如手套、口罩、护目镜等。
- 控制喷浆的压力和角度，避免喷浆过强或过弱。
- 喷浆过程中，施工人员要时刻注意安全，避免与高压喷浆装置接触。
- 施工完成后，及时清理施工现场，并妥善保管喷浆设备。
5. 结论高压摆喷灌浆施工方法是一种常用的基础工程灌浆方法，通过高压喷浆可以填充基础的裂缝和空隙，提高基础的强度和稳定性。
在进行施工时，需要严格按照施工步骤和注意事项进行操作，确保施工质量和人员安全。
以上是针对高压摆喷灌浆施工方案的介绍，希望能对相关人员提供帮助和指导。
超高压喷浆MJS和RJP工法的质量控制要点
l i l质量安全节^环保PROJECT MANAGEMENT超高压喷浆M JS和R JP工法的质量控制要点文lj伟鹏（中衡设计集团工程咨询有限公司，江苏苏州215000)捅要：高压旋喷桩可以对常规深基坑较深处的坑中坑进行土体加固，但无法满足更深部位的建（构）筑物的加固要求。
因地铁项目而产生的超高压喷浆MJS工法和RJP工法，目前已越来越多地被运用在大型深基坑工程上。
分析了高压旋喷与MJS工法和RJP工法的区别，阐明了这两种工法在施工过程中的事前、事中和事后质量控制要点，供相关监理人员参考。
关键词：超高压；喷射注浆；MJS工法；RJP工法；质量控制；监理中图分类号：TU712 文献标识码：B文章编号：1007-4104 (2021) 03-0070-030引言员参考。
随着超高层建筑越来越多，其深基坑的复杂性促使在设计、施工时就要深思熟虑，一些新的工艺也随之产生。
目前土体加固方面大多采用三轴搅拌粧、高压旋喷 桩，以及超高压喷射注浆的全方位高压喷射（M etro Jet System,MJS)工法和三重管高压喷射灌浆（Rodin Jet Pile,RJP)工法等。
本文以具有代表性的长三角区域某超 高层深基坑项目（以下简称“本项目”）为例，就M JS工 法和RJP工法与常用的高压旋喷工艺的不同点，以及MJS 工法和R JP工法的质量控制要点展开讨论，供相关监理人1设计参数比较设计中，三轴搅拌桩多用于深基坑常规深度的外围止 水帷幕、槽壁加固和土体加固等，高压旋喷粧多用于坑中 坑的侧壁加固或局部埋深较深的竖向构筑物（件）的外侧 加固，而超高压喷射注浆的M JS工法和RJP工法则更多地 用于超深部位的槽壁加固，如地下连续墙接头部位的土体 加固、地铁基坑等。
本项目采用的高压旋喷、M JS工法和 RJP工法主要设计参数，如表1所示。
表1本项目采用的高压旋喷、M J S工法和R J P工法的主要设计参数主要设计参数类另I J高压旋喷MJS工法RJP工法水泥型号普硅 P.042.5设计粧径/mm080002 20002200设计粧有效深度/m 1.0 〜28.525.2 〜51.825.2 〜48.5水泥用量占比/%30 〜404040水灰比0.8 1.0 1.028 d无侧限抗压值/MPa多1.0>1.0^1.0气流压力/MPa^0.70彡1.05彡1.05水泥浆液流压力/MPa>25^40彡40装液流置/(L.min1)>30彡130>130切削水压/MPa—35 〜4035 〜40切削水流量/(L m in1)—>70>70提钻喷浆速度/(mm•min1)彡200彡50彡50提钻喷浆转速/(fm iir1)<20^5<5是否有回浆释压无有无70质量安全节能环保PROJECT MANAGEMENTt t i从表1可以看出，M JS 工法和RJP 工法与高压旋喷相 比，在施工深度方面要深得多，浆液喷射压力也大得多， 喷浆速率要求更慢，成桩直径更大。
高喷灌浆施工
高喷灌浆施工高喷灌浆施工技术是一种高效、节约能源、环保的新型施工技术，广泛应用于各种混凝土结构的维修加固、防水密封、沉降补偿等工程中。
本文将介绍高喷灌浆施工技术的原理、优点、适用条件、施工步骤等内容。
原理高喷灌浆施工技术是将有特定物性的水泥浆料在高压下喷到施工部位上，使水泥浆料在施工部位形成均匀的结构，进而达到加固、防水、补偿等目的。
喷射压力一般在4-6MPa左右，流量大小及形式可以根据实际情况选择调整。
优点1.高效性：高喷灌浆施工速度快，一天可以完成大量施工工作，提升了工作效率；2.环保性：高喷灌浆施工使用的是纯水泥、骨料，不存在有害物质的排放，对环境无污染，也无需采用较多的施工人员；3.精确性：采用高压喷射技术，可以深入施工部位，使混凝土结构的被加固区域充分饱满，进而达到高密度的效果，增强了施工的精确性和一致性。
适用条件高喷灌浆施工适用于混凝土表面出现龟裂、裂缝、空鼓、污渍等情况，以及结构孔洞处理等。
但其施工还有以下适用条件需要满足：1.施工部位必须较为开阔，便于操作和观察；2.施工部位的环境温度要在5℃以上，以避免水泥凝固时间过长影响施工效果；3.施工前应对施工部位进行深入的调查和研究，分析出现问题的根源及具体原因。
施工步骤1.清理施工表面，并修复重要的损伤区，确保施工表面平整洁净。
2.搭建施工脚手架和维护安全措施。
3.拟定高喷灌浆施工方案，确定施工压力、流量、物料比例等具体的施工标准，操作工人需熟知施工方案。
4.换装高压喷射器，给喷射器内充满水泥浆料，确认喷射头位置，启动设备，并喷洒试验，确认施工环境和设备运行正常后，开始正式施工。
5.工人开始在预设的范围内向喷射头加料，直至施工区域的修复厚度达到要求位置。
此时，工人应按照规定的施工标准进行深入喷射，直至高喷灌浆料密实平整、坚固。
6.等待高喷灌浆料凝固，约一天后进行表面调整和整平。
结论高喷灌浆施工技术已经逐渐成为目前混凝土结构维护加固的主流技术之一。
高压喷射灌浆技术
压力(MPa)
──
0.7
0.7
流量(m3/h)
1～2
1～2
喷嘴间隙(mm)及个数
1～2(1～2)
1～2(1～2)
浆液
压力(MPa)
20
20
0.2～3
流量(L/min)
80～120
80～120
80～150
喷嘴孔径(mm)及个数
2～3(2)
2～3(1～2)
10～2(1或2)
灌浆管外径(mm)
φ42或φ45
1.2±0.3
单向定喷有效长度(m)
1.0～2.5
单桩垂直极限荷载(kN)
500～600
1000～1200
2000
单桩水平极限荷载(kN)
30～40
最大抗压强度(MPa)
砂土10～20，粘性土2～6,砾砂8～20
平均抗折强度/平均抗压强度
1/5～1/10
干土容重(kN/m3)
砂土16～20,粘性土14～15,黄土13～5
（5）喷灌后的浆液有析水现象，可造成固结体顶部出现凹穴，对地基加固及防渗不利。为此，可采用静压灌浆或浆液中添加膨胀材料等措施预防。
高压泵是高压喷射灌浆中的关键设备，要求压力和流量能
在一定的范围内调节。额定流量为85～150L/min；额定压力为20～50MPa。
表5－7高压喷射灌浆参数一览表
高喷灌浆种类
旋喷粘性土固结强度为0.3～6.0MPa，无粘性土固结强度为4～15MPa。
对于防渗工程多采用定喷、摆喷，地层含的粒径较粗时多采用摆喷或旋喷。对处理深度大于20m的复杂地层最好按双排或三排布孔，使高喷桩形成堵水帷幕。孔距应为1.73R(R为旋喷固结体半径)，排距为1.5R时最经济。一般定喷、摆喷孔距为1.2～2.5m，旋喷为0.8～1.2m。高喷防渗效果一般可达10-5～10-6cm/s。
高压喷射灌浆施工技术特点及质量控制
高压喷射灌浆施工技术特点及质量控制1、关于高压喷射灌浆技术概述1.1 高压喷射灌浆技术特点对高压喷射灌浆有过了解的或者从事该行业专业技术人员都应该知道，高压喷射灌浆法是在原先注浆法的基础上逐步发展起来的。
注浆法利用的是注入原理，只是将建筑材料通过相关仪器设备使其流入加固的工程。
其存在的弊端是填充密度不够，填充不完整，内部结构不紧凑。
这样容易导致施工项目的脆弱性和使用寿命的降低。
而高压喷射灌浆技术利用高压原理，具有强度高，力度大，范围广，填充完全和填充密度大等特点，充分发挥了建筑材料本身具有的防寒防冻和防渗漏性，在合理利用资源，避免资源浪费的同时，更加保障了工程质量。
并且高压喷射注浆法施工更加简便，操作复杂性低，从而节约施工时间，减轻人力的劳动强度，有利而无害。
1.2 高压喷射灌浆技术原理高压喷射灌浆法是利用高压水的强大力量和切割性对底层进行合理必要的切割，以迎合施工需求，在此同时通过注入混凝土或沥青，水泥等建筑材料对被切割开的地面进行填充，从而改变原始地形的脆弱性和薄弱性，为施工项目打下厚实地基，增加地基的耐压性和防寒防冻防渗漏性。
换而言之，此项工程技术是利用钻机等钻孔设备进行挖掘，把高压灌浆机的喷头深入需要加固的地面下，然后通过操作来喷灌所需改造地面，其强度由人力控制。
一般而言，在施工之前，相关单位都要对地面深度进行测量和计算，在得出精准数据之后，再严格按照计算结果予以正确操作。
其操作步骤可分为钻孔、插管、喷浆等三个步骤。
在施工强度和难度都很大，需要二次喷灌的情况下，则需加上补浆这一步骤，视情况而定。
另外地层要是含有漂石块比较多，那么试验一定要在原地进行高压喷灌浆试验，确定其适用性。
其利用改变本来原有的地层组织结构，采用射流原理使地层进行切割和搅拌过程，然后注入水泥使其凝固，其目的就是让地层更加坚固及防渗。
1.3 高压喷射灌浆技术的优势1）适用范围广。
高压喷射灌浆技术可以广泛应用于工程前，工程中和工程后。
高压摆喷灌浆专项施工方案
高压摆喷灌浆专项施工方案和使用1、注浆材料应符合相关标准，且应有质量合格证明。
2、注浆材料应按照设计要求进行配比和搅拌，确保浆液均匀。
3、在施工过程中，如发现注浆材料出现质量问题，应立即停止施工并更换材料。
三、施工流程1、清理施工场地，进行场地平整、夯实等预处理措施。
2、进行喷射灌浆机械设备试运行，确保设备运行正常。
3、进行喷射灌浆施工，按照设计要求进行喷射灌浆。
4、及时清理喷射灌浆设备和施工场地，做好环境保护工作。
四、安全措施1、施工现场应设置明显的安全警示标志，确保施工人员的安全。
2、施工人员应按照相关规定穿戴好个人防护装备，避免发生意外伤害。
3、施工过程中应严格遵守安全操作规程，确保施工安全。
施工技术方案申报表施工[2012]技案1号)致：XXX我方提交怀宁县小水库除险加固和长滩站更新改造工程施工Ⅲ标段的高压摆喷灌浆工程的施工方案。
包括施工方法、施工要求、材料选择和使用、施工流程以及安全措施等内容。
请审批。
承包人：XXX承建单位项目经理：(签名)申报日期：2012年11月12日监理机构：XXX签收人：(签名)记录日期：年月日审签总监理工程师审批意见：同意修改后再报(见附言)不同意监理机构：XXX签发审批意见此表一式四份，由承包人填写。
施工组织设计、施工措施计划、专项试验计划和方案经XXX工程师审批，其他可由监理工程师审批。
审批意见需由承包人、监理机构、发包人、设代机构各保留一份。
怀宁县龙凤桥水库除险加固工程高压摆喷灌浆专项施工方案一、施工要求1、施工场地要平整、稳固，对低洼、表土松散、边坡紧临区域采取回填、夯实、加固和边坡坡脚保护措施。
2、喷射灌浆施工前，进行施工机械设备试运行。
3、全面规划施工场地布置，开挖排浆沟和集浆池，作好冒浆排放和环境保护措施。
4、采用三重管法进行高压喷射灌浆。
二、材料选择和使用1、注浆材料应符合相关标准，且应有质量合格证明。
2、注浆材料应按照设计要求进行配比和搅拌，确保浆液均匀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压喷射灌浆工程施工方法及质量控制【简介】高压喷射灌浆这一施工工艺已越来越被有关人士所重视，也逐渐成为透水基础处理领域的先行者，特别是水利水电工程在汛期后上马的一系列水库加固除险治理工程中应用的更是广泛。
高压喷射灌浆防渗板墙在垂直防渗领域中占有相当重要的位置，其前景广阔。
通过对高压喷射灌浆工程多年的具体施工，分别从施工准备、施工生产、竣工验收等；同时对施工中常见的质量通病进行了归纳总结，并逐一分析形成原因和由此采取的有效可行措施。
【关键字】高压喷射灌浆施工方法；质量控制点；质量通病；补救措施
1高压喷射灌浆施工方法
1.1目前，施工方法有单管法、双管法、三管法（又分为同轴三管法和并列三管法）三种。
（1）施工的形式有定喷、摆喷及旋喷三种，选择哪种形式视工程的重要性、工程部位、工程作用等多项因素而定。
(2)施工次序：灌浆孔按二序，ⅰ序孔→ⅱ序孔→灌浆检查。
(3)注浆压力：根据灌浆设计技术要求和灌浆试验成果来综合确定。
(4)制浆、送浆：采用集中制浆、中转站循环送浆的方式。
(5)注浆浆液：水泥浆液采用水灰比1:1～1.5:1，浆液外加剂品种、掺量通过浆液试验确定。
(6)喷灌试验：在喷灌区段附近选择一典型地层的位置进行喷灌试验。
试验孔数6个，以围井方式布置，在围井中央布置注水检查孔1个。
(7)喷灌质量检查：采用检查孔的质量检查资料为主，结合喷灌成果进行评定。
1.2施工顺序
施工工艺顺序见下图：
向开挖几十米，发现凝结体有各式各样的，这就引起了我们的反思，寻找产生的原因，以便为今后的施工制定更好的防治措施。
现将高压喷射灌浆工程（以高压旋喷桩为例）的质量通病及防治措施。
3.2注浆过程中，应经常检查注浆泵、空压机、提升机的运行情况。
当出现异常时，应及时停灌检查，确保无误方可继续。
因故停喷后重新恢复喷射前，应将喷头下入30cn，采取重叠搭接喷射处理后，方可继续向上提升及喷射注浆，并应亡灵中断深度和时间。
停机3h时，应对泵体输浆管路进行清洗后方可施工。
施工过程中出现地面冒浆情况时，当冒浆量超过注浆量20%或完全不进浆时，应按有关规范的规定及时进行处理。
并应根据监理人的指示采集冒浆试样，每种主要地层应取冒浆试件不少于6组。
3.3高喷结束处理
注浆作业完成后，应连续将冒浆回灌至孔内，直至浆液面稳定为止。
在黏土层及淤泥层内进行注浆时，不得将冒浆回灌。
4结束语
针对高压灌浆工程施工中常见的问题进行逐一阐述，笔者认为，做好高压灌浆工程，要从以下几点抓起：1）针对不同的地层及施工，施工中严格根据设计提供参数以及开工后的现场试验，对各个参数进行具体调整，以便使工程施工更加彻底，更加完善；2）施工中严格注意各关键部位，做到早发现，早处理，早防治；3）施工中加强对各控制点管理与控制，做到有的放矢。
