发电厂给水系统特点及运行问题(全文)

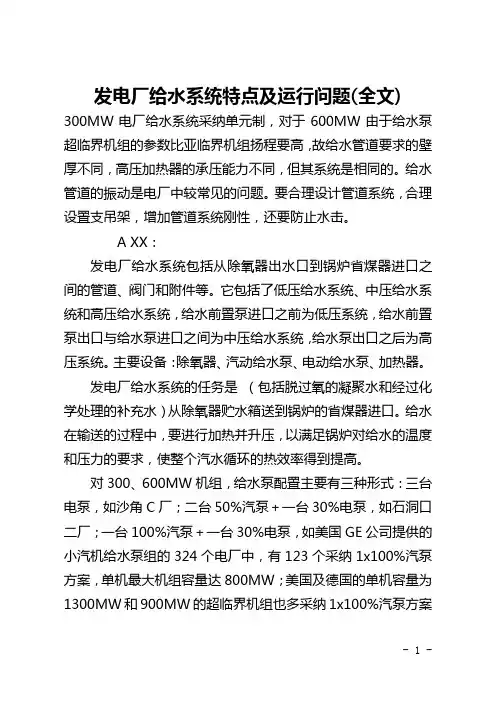

发电厂给水系统特点及运行问题(全文) 300MW电厂给水系统采纳单元制，对于600MW由于给水泵超临界机组的参数比亚临界机组扬程要高，故给水管道要求的壁厚不同，高压加热器的承压能力不同，但其系统是相同的。
给水管道的振动是电厂中较常见的问题。
要合理设计管道系统，合理设置支吊架，增加管道系统刚性，还要防止水击。
A XX：发电厂给水系统包括从除氧器出水口到锅炉省煤器进口之间的管道、阀门和附件等。
它包括了低压给水系统、中压给水系统和高压给水系统，给水前置泵进口之前为低压系统，给水前置泵出口与给水泵进口之间为中压给水系统，给水泵出口之后为高压系统。
主要设备：除氧器、汽动给水泵、电动给水泵、加热器。
发电厂给水系统的任务是（包括脱过氧的凝聚水和经过化学处理的补充水）从除氧器贮水箱送到锅炉的省煤器进口。
给水在输送的过程中，要进行加热并升压，以满足锅炉对给水的温度和压力的要求，使整个汽水循环的热效率得到提高。
对300、600MW机组，给水泵配置主要有三种形式：三台电泵，如沙角C厂；二台50%汽泵＋一台30%电泵，如石洞口二厂；一台100%汽泵＋一台30%电泵，如美国GE公司提供的小汽机给水泵组的324个电厂中，有123个采纳1x100%汽泵方案，单机最大机组容量达800MW；美国及德国的单机容量为1300MW和900MW的超临界机组也多采纳1x100%汽泵方案300MW常规配置：（以某300MW火力发电厂为例，见图2）该工程给水系统采纳单元制，每台机组配置2台50%容量的汽动给水泵和1台30%容量电动调速启动备用给水泵。
在1号高加出口、省煤器进口的给水管路上设有电动闸阀，并设有30%BMCR容量的启动调节旁路，在旁路管道上装有气动操纵阀。
在给水泵出口给水管道上设有再循环系统至除氧器。
图1该工程给水系统中三台高压加热器采纳大旁路系统，具有系统简单，阀门少，运行维护方便等优点。
给水泵汽轮机有两个汽源，带自动汽源切换装置，正常工作汽源来自主汽轮机的四级抽汽，启动及低负荷时由再热蒸汽冷段或辅助蒸汽系统供汽。
给水系统

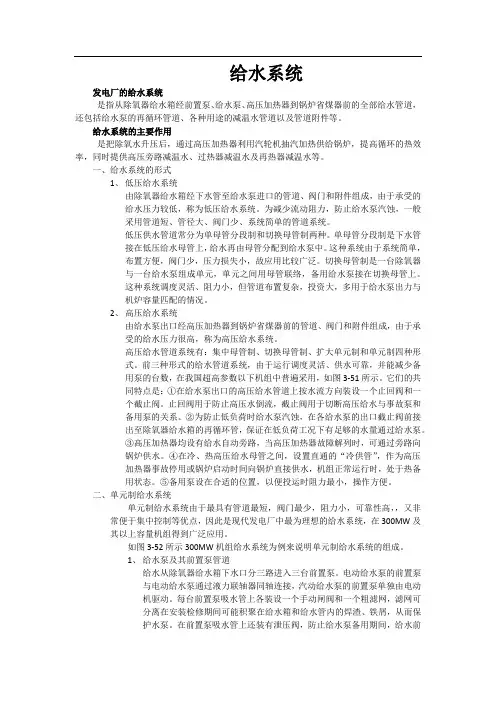

给水系统发电厂的给水系统是指从除氧器给水箱经前置泵、给水泵、高压加热器到锅炉省煤器前的全部给水管道，还包括给水泵的再循环管道、各种用途的减温水管道以及管道附件等。
给水系统的主要作用是把除氧水升压后，通过高压加热器利用汽轮机抽汽加热供给锅炉，提高循环的热效率，同时提供高压旁路减温水、过热器减温水及再热器减温水等。
一、给水系统的形式1、低压给水系统由除氧器给水箱经下水管至给水泵进口的管道、阀门和附件组成，由于承受的给水压力较低，称为低压给水系统。
为减少流动阻力，防止给水泵汽蚀，一般采用管道短、管径大、阀门少、系统简单的管道系统。
低压供水管道常分为单母管分段制和切换母管制两种。
单母管分段制是下水管接在低压给水母管上，给水再由母管分配到给水泵中。
这种系统由于系统简单，布置方便，阀门少，压力损失小，故应用比较广泛。
切换母管制是一台除氧器与一台给水泵组成单元，单元之间用母管联络，备用给水泵接在切换母管上。
这种系统调度灵活、阻力小，但管道布置复杂，投资大，多用于给水泵出力与机炉容量匹配的情况。
2、高压给水系统由给水泵出口经高压加热器到锅炉省煤器前的管道、阀门和附件组成，由于承受的给水压力很高，称为高压给水系统。
高压给水管道系统有：集中母管制、切换母管制、扩大单元制和单元制四种形式。
前三种形式的给水管道系统，由于运行调度灵活、供水可靠，并能减少备用泵的台数，在我国超高参数以下机组中普遍采用，如图3-51所示。
它们的共同特点是：①在给水泵出口的高压给水管道上按水流方向装设一个止回阀和一个截止阀。
止回阀用于防止高压水倒流，截止阀用于切断高压给水与事故泵和备用泵的关系。
②为防止低负荷时给水泵汽蚀，在各给水泵的出口截止阀前接出至除氧器给水箱的再循环管，保证在低负荷工况下有足够的水量通过给水泵。
③高压加热器均设有给水自动旁路，当高压加热器故障解列时，可通过旁路向锅炉供水。
④在冷、热高压给水母管之间，设置直通的“冷供管”，作为高压加热器事故停用或锅炉启动时间向锅炉直接供水，机组正常运行时，处于热备用状态。
