某档案馆高压细水雾系统的设计分析
某档案馆高压细水雾系统的设计分析摘要：近年来，细水雾自动灭火系统以其安全环保、灭火高效、水渍损失小，可靠性高及安装维护方便等优势，引起了消防界的广泛重视。
自该技术投入应用以来，国内多地及国家档案行业分别发布实施了相关的地方和行业标准以规范和指导其在实际工程中的具体应用，但国家规范GB50898-2013的正式发布，对该系统进行了更为严格的规范和限制。
以工程设计实例，对国家规范在实际执行中遇到的疑问及该系统设计中应注意的问题进行探讨和总结，为今后设计提供借鉴。
关键词：细水雾灭火系统；防护区；开式系统；泵组系统Keywords： Water mist extinguishing system；Protection zone； Open system；Pump set of system前言细水雾灭火系统是采用特殊喷头在压力作用下喷洒细水雾进行灭火或控火的一种环保、高效的固定式灭火系统，具有先进的双作用灭火机理：水从一种特殊材料的喷头喷出时，形成粒径在10-100μm的水雾，比表面积小，遇火后迅速汽化，体积可迅速膨胀1700～5800倍，吸收大量的热，使燃烧表面温度迅速降低；同时，水汽化后形成水蒸气，将燃烧区域整体包围和覆盖，使燃烧因缺氧而窒息。
在细水雾的研究与应用方面，欧美起步较早，1996年美国发布了世界上第一个细水雾灭火系统的设计标准（NFPA750－1996）之后，细水雾灭火技术得到了快速发展。
许多发达国家在经历了数十年的理论性探索后，自20世纪90年代初已步入了应用性试验研究阶段，广泛应用于船舶、舰艇、变电站、电信设备、图书馆、档案馆、银行、实验室等场所。
2001年8月，中国公安部消防局发布了公消[2001]217号文，该文规定在我国可以使用高压细水雾等作为哈龙替代品，自此细水雾灭火系统在我国开始进入探索和初步发展阶段，目前我国正处于国外产品引入、国内产品跟进的发展阶段，还有很大的提升和进一步完善的空间。
细水雾灭火系统技术方案
大厦高压细水雾灭火系统技术方案一、设计依据(1) 美国消防协会《细水雾灭火系统标准》NFPA750 (2003版)(2) 北京市地方性标准《细水雾灭火系统设计、施工、验收规范》DBJ 01-74-2003(3)相关图纸二、设计方案1、方案概述本方案采用高压细水雾灭火系统，对地下二层变配电室1、变配电室2、测试机房、EPS机房、档案室1、档案室2、档案室3进行保护，共七个保护区。
系统采用全淹没应用方式。
细水雾泵组设置在地下二层钢瓶房内，阀组设置在保护区外。
2、水力计算对最不利区进行水力计算，计算结果：系统设计流量约为192L/min，设计压力为11MPa。
系统补水压力不得小于0.3Mpa，不得大于0.6Mpa。
系统补水流量不得小于192L/min。
系统的持续喷雾时间取30min，系统储水量为7.5m3。
应用场所设计参数见表1。
3、系统组件系统组件选用Danfoss Semco公司的高压细水雾灭火系统产品，其商标为Sem-safe。
Danfoss Semco公司是欧洲细水雾产品研发及细水雾工程应用的领先者，在欧洲及世界各地有数百个细水雾工程的业绩，其产品通过了挪威DNV权威检测机构的认证，2004年4月通过了中国国家固定灭火系统及耐火构件质量监督检验中心的检测。
高压泵组(两用一备)：由三台PAH80高压泵(两台主泵，一台备用泵)、一台稳压泵、泵控制箱、1m3水箱(含液位显示及控制器)、水箱进水过滤器及电磁阀、安全泄压阀、机架及连接管道、阀件等组成。
水箱进水口与水源管路相连，由液位控制器实现对水箱自动补水；安全泄压阀用于调节泵组的出口压力；泵组部件主要材料为不锈钢。
单台PAH80高压泵的流量为112L/min，最高工作压力16Mpa，电机功率33KW，工作电压为AC380V、50Hz。
泵组流量为224L/min，电机功率66KW。
Danfoss Semco公司的高压泵组结构紧凑、体积小、占地面积小，输出流量及压力波动极小，其流量的稳定性及功率体积比居世界同类产品的领先水平。
某档案馆高压细水雾系统设计
某档案馆高压细水雾系统设计作者：李晓辉来源：《建筑工程技术与设计》2014年第17期【摘要】高压细水雾灭火系统是一种新型灭火系统，具有灭火效率高、耗水量少、绿色环保的特点。
结合某办公楼档案馆部分消防设计实例，介绍了高压细水雾灭火系统的组成、工作原理、设计参数等，提出了高压细水雾灭火系统在实际应用中存在的问题和相关建议。
【关键词】档案馆高压细水雾灭火系统某综合楼工程概况，该建筑高度24.00米，地上四层，地下一层。
地下一层主要为档案室、辅助用房和设备机房，一、二、三层为展厅，四层为会议室。
本文主要对地下一层的档案室部分消防设计进行介绍。
地下室主要功能作为该单位档案室用，档案库房具有空间大、跨度宽、顶棚高的特点，内部档案架密集摆放，所存珍贵资料多为纸质，档案的重要性不言而喻。
火灾发生后，具有可燃性强、蔓延迅速、扑灭困难等特征。
消防上要求早期抑制、快速反应、高效灭火，故选择灭火系统要考虑针对性，所选灭火剂要适合被保护物的特性和要求，同时更要考虑其安全性。
目前固定的灭火系统有水喷雾灭火系统、各类气体和干粉灭火系统以及中、高压细水雾灭火系统等。
水喷雾灭火系统是将大量的水雾直接喷到保护物上进行冷却和灭火，可有效扑灭A 类火灾、闪点高于60℃的液体火灾和电气火灾。
但档案资料多为纸质，一般的水喷雾灭火系统水雾粒径为0.3～0.8mm，灭火时会导致保护物潮湿、损坏等次生破坏，故大型及重要档案库房不能采用。
气体及干粉灭火系统可以用于档案库房灭火，但除瓶组多、造价高、占地多外还存在一些问题，如：对于有人值班的档案馆，CO2会对人员造成窒息，造成二次事故；干粉灭火后存在粉尘很难清理、也会产生二次损害等问题。
另外，储存气体和干粉的瓶组有时效，一般5～8年需要更换或添加药剂，维护管理费较高。
根据国家档案局于2009年发布的《档案馆高压细水雾灭火系统技术规范》DA/T45-2009，推荐在档案馆部分消防设计是采用高压细水雾灭火系统。
档案馆高压细水雾系统工程施工组织方案
行政中心档案馆高压细水雾灭火系统消防工程施工组织设计方案河南海力特机电制造有限公司2012年7月目录一、工程施工方案二、项目实施进度计划三、质量保障体系四、安保生产保障体系五、环境保护措施六、劳动力安排计划一、工程施工方案1．编制依据1.1荣昌县行政中心档案馆高压细水雾灭火系统消防工程施工图。
1.2 现行施工及验收规范、质量检验评定标准。
2．工程概况2.1工程简介本工程为荣昌县行政中心档案馆，保护范围为2层至3层。
其中2至3层档案室等采用高压细水雾灭火系统进行保护，总计保护面积约为832m2。
3. 工作范围本工程范围提供高压细水雾系统的设备和材料，完成所有货物的仓储、运输、装卸、安装、调试、验收、移交等必要的工作。
主要包括如下工作●施工图内所有高压细水雾灭火系统给水管及喷头点位的焊接及管道、喷头的安装。
●泵站及泵站内管道的安装，高压细水雾控制柜的安装等。
●管道的冲洗试压及安装调试，配合发包方进行系统调试及验收。
4.项目部主要工作人员姓名：____王青龙________ 职务： __项目经理__________ __姓名：___ 肖宝宏________ 职务： __技术负责人___________姓名：___ 裴春元 _______ 职务： _ 项目副经理__ __ _姓名：____马建明____ ___ 职务： __给排水工程师 _ ___姓名：____王金伟________ 职务： __质检员_______________姓名：___ 程磊 _ ______ 职务： __安全员______ ___姓名：____王金勇________ 职务： __材料员______ ___5、施工总目标及施工组织机构5.1 施工总目标5.1.1 工期目标确保在合同签订后立即开始施工准备工作，并在收到业主指令后两天内开始施工,在合同期限内完成全部系统的设计、安装、调试、验收、试运行和交付使用等工作。
5.1.2 质量目标确保本工程达到国家规范要求和标准，并满足政府对工程备案制的要求。
档案馆高压细水雾系统设计

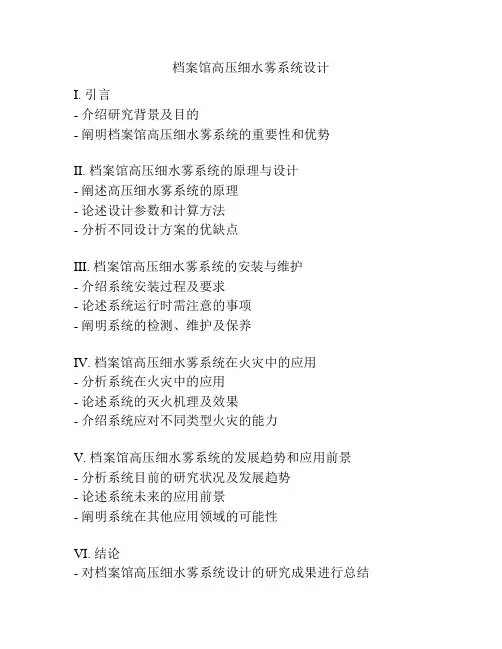

档案馆高压细水雾系统设计I. 引言- 介绍研究背景及目的- 阐明档案馆高压细水雾系统的重要性和优势II. 档案馆高压细水雾系统的原理与设计- 阐述高压细水雾系统的原理- 论述设计参数和计算方法- 分析不同设计方案的优缺点III. 档案馆高压细水雾系统的安装与维护- 介绍系统安装过程及要求- 论述系统运行时需注意的事项- 阐明系统的检测、维护及保养IV. 档案馆高压细水雾系统在火灾中的应用- 分析系统在火灾中的应用- 论述系统的灭火机理及效果- 介绍系统应对不同类型火灾的能力V. 档案馆高压细水雾系统的发展趋势和应用前景- 分析系统目前的研究状况及发展趋势- 论述系统未来的应用前景- 阐明系统在其他应用领域的可能性VI. 结论- 对档案馆高压细水雾系统设计的研究成果进行总结- 结合前文的分析，得出对系统发展的展望和建议I. 引言随着社会的快速发展和经济的快速增长，文化遗产的重要性越来越被人们认识到。

档案馆是文化遗产的重要存储场所之一。
然而，档案馆内存放的文献档案、书籍、文物等往往是极为珍贵的，一旦发生火灾，会给国家和人民带来严重损失。
因此，档案馆的火灾防控工作备受关注。
高压细水雾系统作为一种相对新型的火灾防控技术，具有高效灭火、防烟降温、环保节能等优点，越来越受到人们的重视。
本论文将阐述档案馆高压细水雾系统的设计及应用，探析其防火、灭火效果，分析其发展趋势及应用前景，为档案馆的安全保障提供参考。
II. 档案馆高压细水雾系统的原理与设计1.高压细水雾系统原理高压细水雾系统是一种水雾灭火技术，是将水通过高压水泵作用下的雾化机雾化成细小的水雾颗粒，通过喷嘴喷出，在雾化的同时，水雾与空气快速混合形成极为细小的水雾，其粒径小于100μm，具有非常强的吸热能力，可以在短时间内吸收周围热量迅速降温，从而达到灭火的目的。
2. 设计参数和计算方法在档案馆高压细水雾系统的设计中，需要估算出以下几个参数：（1）水压：高压细水雾系统所用水泵输出的压力将涉及到水雾颗粒的大小和喷射的速度。
