电阻,电容,电感,二极管,三极管,在电路中的作用
电路中的元器件
![电路中的元器件](https://img.taocdn.com/s3/m/4ea65b3691c69ec3d5bbfd0a79563c1ec5dad71e.png)
电路中的元器件电路中的元器件是指在电路中起到特定功能的各种电子元件,如电阻、电容、电感、二极管、三极管、场效应管、操作放大器、集成电路等。
这些元器件可以被组合起来构成各种不同的电路,从而完成不同的电子功能。
下面将对其中常见的元器件进行简单介绍:1. 电阻:电路中最常见的元器件之一,其作用是限制电流,调节电路的电压和功率。
电阻的阻值可以根据需要选择不同大小。
2. 电容:电路中另一种常见的元器件,其作用是储存电荷和能量,并能在电路中起到滤波和耦合作用。
不同类型的电容器有不同的特性和应用。
3. 电感:电路中还有一种重要的元器件是电感,其作用是储存磁场能量,并能在电路中起到滤波和耦合作用。
电感的大小和特性可以根据需要选择。
4. 二极管:二极管是一种半导体元器件,其作用是将电流限制在一个方向上流动。
二极管有很多种类型,如整流二极管、Zener二极管等,应用广泛。
5. 三极管:三极管是一种由三个半导体材料构成的元器件,其作用是放大和控制电流。
在电子电路中,三极管广泛应用于放大器、开关等电路中。
6. 操作放大器:操作放大器是一种高增益的电子元器件,其作用是将输入信号放大,并输出放大后的信号。
操作放大器在信号处理、传感器等领域都有广泛应用。
7. 集成电路:集成电路是将多个电子元件集成在一个芯片上的元器件,其作用是实现复杂的电子功能。
集成电路种类繁多,应用广泛,如微处理器、存储器、数字信号处理器等。
以上仅是电路中常见的元器件之一,还有许多其他类型的元器件,如晶体管、场效应管、放大器、开关等。
这些元器件可以组合起来形成各种复杂的电子电路,实现不同的功能,是电子领域中不可缺少的基础元件。
电子元器件在电路中的作用
![电子元器件在电路中的作用](https://img.taocdn.com/s3/m/b8fe94ae112de2bd960590c69ec3d5bbfc0ada5f.png)
电子元器件在电路中的作用1.电源:电源是供应电路所需电能的装置,它将交流电或直流电转换为设备所需的电源电压和电流。
电源可以采用开关电源或变压器等形式。
它的作用是为电路提供所需的电能。
2.电阻:电阻是用于调整电流和电压的元器件。
它的作用是限制电流的流动,并将电能转换为热能。
电阻可以用于电路中的电流调节、过流保护、电路稳定等方面。
常见的电阻有固定电阻、可变电阻等。
3.电容:电容是一种储存电荷的元器件。
它的作用是在电路中储存和释放电荷,并在频率选择电路、滤波电路和电源稳定电路等方面起到重要作用。
电容的主要参数包括电容值、耐压、温度系数等。
4.电感:电感是储存电能的元器件。
它的作用是将电能转化为磁能,并释放出来。
电感常用于电源滤波、抗干扰、变压器等电路中。
电感的主要参数包括电感值、品质因数等。
5.晶体管:晶体管是一种用于放大和开关电流的半导体器件。
它的作用是将小电流放大为大电流,从而在电路中起到放大和开关的作用。
晶体管常用于放大电路、开关电路、振荡电路等。
6.二极管:二极管是一种由两个不同电导材料构成的半导体元器件。
它的作用是在电路中控制电流的方向和电压的大小。
二极管常用于整流电路、限流电路和保护电路等。
7.可控硅:可控硅是一种用于控制电流的半导体器件。
它的作用是将小电流控制大电流的导通,从而在电路中起到开关和调节的作用。
可控硅常用于点火系统、功率控制系统等。
8.集成电路:集成电路是将多个电子元器件集成在一起的器件。
它的作用是通过封装多个功能电路,实现电路的高度集成,降低功耗和体积。
常用的集成电路有逻辑门、放大器、微控制器等。
除了上述电子元器件,还有许多其他的元器件在电路中起着特定的功能,如传感器、继电器、操作放大器等。
电子元器件的作用多种多样,但整体上来说,它们共同构成了电路的基础,保证了电子设备的正常运行。
电阻电容电感二极管三极管
![电阻电容电感二极管三极管](https://img.taocdn.com/s3/m/1b7db81da8114431b90dd87d.png)

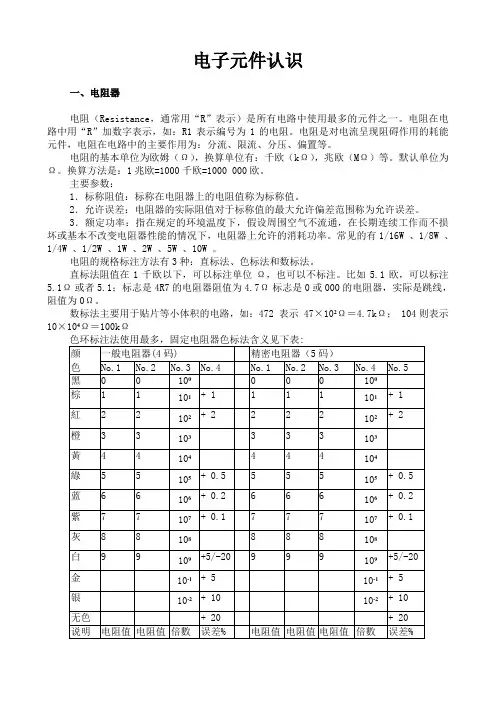

电子元件认识一、电阻器电阻(Resistance,通常用“R”表示)是所有电路中使用最多的元件之一。
电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻是对电流呈现阻碍作用的耗能元件,电阻在电路中的主要作用为:分流、限流、分压、偏置等。
电阻的基本单位为欧姆(Ω),换算单位有:千欧(kΩ),兆欧(MΩ)等。
默认单位为Ω。
换算方法是:1兆欧=1000千欧=1000 000欧。
主要参数:1.标称阻值:标称在电阻器上的电阻值称为标称值。
2.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差。
3.额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率。
常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W 。
电阻的规格标注方法有3种:直标法、色标法和数标法。
直标法阻值在1千欧以下,可以标注单位Ω,也可以不标注。
比如5.1欧,可以标注5.1Ω或者5.1;标志是4R7的电阻器阻值为4.7Ω标志是0或000的电阻器,实际是跳线,阻值为0Ω。
数标法主要用于贴片等小体积的电路,如:472 表示47×102Ω=4.7kΩ; 104则表示10×104Ω=100kΩ二、电容器电容器,顾名思义,是‘装电的容器’,是一种容纳电荷的器件。
英文名称:capacitor。
电容是电子设备中大量使用的电子元件之一。
电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
主要用于电源滤波、信号滤波、信号耦合、谐振,滤波,补偿,充放电,储能、隔直流等电路中。
电容的基本单位法拉(F)表示,换算单位有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
默认单位是pF。
换算方法是:1法拉=1000毫法=1000 000微法=1000 000 000纳法=1000 000 000 000皮法。
电路各元件的作用
![电路各元件的作用](https://img.taocdn.com/s3/m/ba0322256fdb6f1aff00bed5b9f3f90f76c64d39.png)
电路各元件的作用电路是由各种元件组成的,每个元件都有其独特的作用。
在电路中,元件之间的相互作用和协调是非常重要的,只有各个元件发挥出自己的作用,才能使电路正常工作。
下面我们来看看电路各元件的作用。
1. 电源电源是电路中最基本的元件,它提供电能给电路中的其他元件。
电源的作用是将电能转换成电流,为电路提供所需的能量。
电源的种类有很多,如干电池、充电电池、交流电源、直流电源等。
2. 电阻电阻是电路中的一个重要元件,它的作用是阻碍电流的流动。
电阻的大小决定了电路中的电流大小,电阻越大,电流越小。
电阻的种类有很多,如固定电阻、可变电阻、热敏电阻、光敏电阻等。
3. 电容电容是电路中的一个重要元件,它的作用是储存电荷。
电容器由两个导体板和介质组成,当电容器两端加上电压时,电荷就会在两个导体板之间积累。
电容的种类有很多,如固定电容、可变电容、电解电容等。
4. 电感电感是电路中的一个重要元件,它的作用是储存磁场能量。
电感器由线圈和铁芯组成,当电流通过线圈时,会在铁芯中产生磁场,磁场能量就会被储存起来。
电感的种类有很多,如固定电感、可变电感、互感器等。
5. 二极管二极管是电路中的一个重要元件,它的作用是将电流限制在一个方向上。
二极管只允许电流从正极流向负极,不允许反向流动。
二极管的种类有很多,如普通二极管、肖特基二极管、发光二极管等。
6. 晶体管晶体管是电路中的一个重要元件,它的作用是放大电流。
晶体管由三个区域组成,当电流通过其中一个区域时,就会控制另外两个区域的电流。
晶体管的种类有很多,如普通晶体管、场效应晶体管、双极型晶体管等。
7. 集成电路集成电路是电路中的一个重要元件,它的作用是将多个电子元件集成在一个芯片上。
集成电路可以实现复杂的电路功能,如计算机芯片、手机芯片等。
集成电路的种类有很多,如数字集成电路、模拟集成电路、混合集成电路等。
电路中的各个元件都有其独特的作用,只有它们相互协调,才能使电路正常工作。
在实际应用中,我们需要根据电路的需求选择合适的元件,以达到最佳的电路效果。
电阻,电容,电感,二极管,三极管在电路中的作用
![电阻,电容,电感,二极管,三极管在电路中的作用](https://img.taocdn.com/s3/m/c37df2dc0342a8956bec0975f46527d3240ca627.png)
电阻,电容,电感,二极管,三极管在电路中的作用电阻对电流有阻碍作用一般是分压与限流电感电路在如下电流发生变化时能产生电动势的性质可以滤波配合电容产生振荡电容的用途非常多,主要有如下几种:1.隔直流:作用是阻止直流通过而让交流通过。
2.旁路(去耦):为交流电路中某些并联的元件提供低阻抗通路。
3.耦合:作为两个电路之间的连接,允许交流信号通过并传输到下一级电路4.滤波:这个对D IY而言很重要,显卡上的电容基本都是这个作用。
5.温度补偿:针对其它元件对温度的适应性不够带来的影响,而进行补偿,改善电路的稳定性。
6.计时:电容器与电阻器配合使用,确定电路的时间常数。
7.调谐:对与频率相关的电路进行系统调谐,比如手机、收音机、电视机。
8.整流:在预定的时间开或者关半闭导体开关元件。
9.储能:储存电能,用于必须要的时候释放。
例如相机三极管对于NPN管,它是由2块N型半导体中间夹着一块P型半导体所组成,发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极c。
当b点电位高于e点电位零点几伏时,发射结处于正偏状态,而C点电位高于b点电位几伏时,集电结处于反偏状态,集电极电源Ec 要高于基极电源Ebo。
在制造三极管时,有意识地使发射区的多数载流子浓度大于基区的,同时基区做得很薄,而且,要严格控制杂质含量,这样,一旦接通电源后,由于发射结正偏,发射区的多数载流子(电子)极基区的多数载流子(空穴)很容易地越过发射结互相向对方扩散,但因前者的浓度基大于后者,所以通过发射结的电流基本上是电子流,这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏,注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic,只剩下很少(1-10%)的电子在基区的空穴进行复合,被复合掉的基区空穴由基极电源Eb重新补给,从而形成了基极电流Ibo.根据电流连续性原理得:。
电子元器件的作用
![电子元器件的作用](https://img.taocdn.com/s3/m/5138fc07866fb84ae45c8d58.png)
电子元器件的作用
1、电阻:主要起限流与降压、分压作用。
其中压敏电阻用于过压
保护与抑制浪涌电流;热电阻用于温度检测,光敏电阻用于光的检测。
2、电容:特点是隔直通交,主要作用为耦合、旁路、移相、谐振
作用。
3、电感:储能原件,特点通直流阻交流。
作用为分频、滤波、谐
振和磁偏转。
4、变压器:特点是传输交流。
隔离直流,同时实现电压、阻抗、
相位变换,主要作用是电压变换,阻抗变换,相位变换。
5、晶体:特点具有压电效应,构成振荡器(当机械压力作用时产
生电压,当电压作用时,晶体会产生机械变形)。
6、二极管:整流、检波、开关的作用。
7、三极管:作用是放大、振荡、开关。
可变电阻与阻抗变换。
(通
过电流控制的)
8、场效应晶体管:主要放大、恒流、阻抗变换,可变电阻和电子
开关的作用。
(主要通过电压控制的)
9、晶闸管:构成无触点开关。
可控制整流、调压、调光、调速和
逆变电路。
电阻,电容,电感,二极管,三极管,在电路中的作用?
![电阻,电容,电感,二极管,三极管,在电路中的作用?](https://img.taocdn.com/s3/m/16785b5de55c3b3567ec102de2bd960590c6d97e.png)
电阻,电容,电感,二极管,三极管,在电路中的作用?•电阻可以起到分压,分流的作用电容可以耦合,隔直流,滤波,稳压,很多了还有定时电容电感可以升压,降压,滤波,还可以做为电磁,二极管可以整流,稳压,发光,可以作为开关,还有光敏二极管和变容二极管三极管可以起到放大,开关的作用,是应用是最广泛,种类最08-09-18 | 添加评论•0liuchang4539在不同的电路中有不同的作用。
••电容式滤波的,电阻是限流的,二极管是整流的,三极管是放大电流的,集成电路是一个综合的电子线路。
••电阻:有分压,限流作用,很多不同结构电路,电阻作用不同,同一电路中电阻作用也不同。
电容、电感是储能元件,电容能使其两端的电压不突变,电感能使流经它的电流不突变,这是它们最重要的作用。
••二极管:应用最多的是利用它的单向导电性,二极管又有很多分类,如稳压管、发光二极管、整流二极管等等。
•三极管:多用于放大电路,用来放大输入信号,为了使三极管在工作区,它的b、e、c极间的电压要满足一定关系•功放是集成放大电路,是好多三极管单管放大集成在一起的结果,能更大倍数的放大信号,同样它工作要有供电•再讲讲电容:••1.电容器主要用于交流电路及脉冲电路中,在直流电路中电容器一般起隔断直流的作用。
•2.电容既不产生也不消耗能量,是储能元件。
•3.电容器在电力系统中是提高功率因数的重要器件;在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件。
•4.因为在工业上使用的负载主要是电动机感性负载,所以要并电容这容性负载才能使电网平衡.•5.在接地线上,为什么有的也要通过电容后再接地咧? 因为在直流电路中是抗干扰,把干扰脉冲通过电容接地(在这次要作用是隔直——电路中的电位关系);交流电路中也有这样通过电容接地的,一般容量较小,也是抗干扰和电位隔离作用.•6.电容补尝功率因数是怎么回事? 因为在电容上建立电压首先需要有个充电过程,随着充电过程,电容上的电压逐步提高,这样就会先有电流,后建立电压的过程,通常我们叫电流超前电压90度(电容电流回路中无电阻和电感元件时,叫纯电容电路)。
电路各元件的作用
![电路各元件的作用](https://img.taocdn.com/s3/m/92912417bdd126fff705cc1755270722192e5902.png)
电路各元件的作用
1. 电源:提供电能,用于推动电路中的电子运动。
2. 电阻:限制电流通过的元件,将电能转化为热能、光能等形式释放。
3. 电容:储存电荷,为电路提供临时电源。
4. 电感:储存磁场能,能够对电流进行限制、延迟和滤波。
5. 开关:用于控制电流流通的元件,可以改变电路的状态。
6. 二极管:只能让电流单向通过,用于整流、变换和保护电路。
7. 三极管:具有放大及开关功能,作为信号放大器和电源开关等方面有广泛的应用。
8. 晶体管:具有同三极管相同的放大及开关功能,被广泛应用于数字电子技术。
9. 集成电路:多种电子元件通过微型加工技术集成在一个芯片上,广泛应用于电子产品中。
10. 传感器:将物理量转化为电信号,用于检测温度、压力、湿度等环境参数。
各种电气元器件的作用
![各种电气元器件的作用](https://img.taocdn.com/s3/m/ff1e36f7cf2f0066f5335a8102d276a20029601a.png)
各种电气元器件的作用
电气元器件是指用于电气系统中的各种器件,它们可以用来实现电路的控制、调节、保护、测量等功能。
下面是一些常见电气元器件及其作用:
1. 电阻器:用于限制电流、调节电压、分压、电流检测等。
2. 电容器:用于储存电荷、滤波、隔直流阻交流、提高功率因数等。
3. 电感器:用于储存磁场能量、滤波、降低电流峰值等。
4. 二极管:用于整流、电压稳定、瞬态保护等。
5. 晶体管:用于放大、开关、稳压等。
6. 集成电路:将多个电子元器件集成在一起,用于实现复杂电路功能。
7. 传感器:将物理量转换为电信号输出,用于测量、控制等。
8. 继电器:用于进行电路的开关、保护等。
9. 开关电源:将交流电转换为直流电,用于稳定电压、提高效率等。
10. 电池:用于储存电能,供电用途。
以上是一些常见的电气元器件及其作用,电气元器件的种类和作用还有很多,这些元器件可以组合成各种不同的电路,用于实现各种电气功能。
- 1 -。
电阻电容电感二极管三极管在电路中的作用
![电阻电容电感二极管三极管在电路中的作用](https://img.taocdn.com/s3/m/10096c4d6d85ec3a87c24028915f804d2b168728.png)
电阻电容电感二极管三极管在电路中的作用
电阻:
电阻是电子设备中最基本的电子元件之一、它的作用就是阻碍电流的流动,或者说,把电流流到一些地方所要经过的途径变窄,使电流的流量变少,从而对电流的大小产生控制作用。
电阻也可以改变电压的大小,即电压等于电流经过电阻后的电动势差与电阻的比值。
电容:
电容是一种电子元件,其特点是能够存储有电荷,也就是说,当电路中的电流发生改变时,电容就会存储电荷,并可以提供给电路中的其它元件使用。
它的主要功能是过滤或稳定电流,可以使电路中的工作稳定或者滤除电路中的干扰电信号。
电感:
电感是电子元件的一种,它的特点是通过磁感应而产生的。
当电流流过时,它就会产生一个磁场,该磁场可以在一定范围内把电流拉回,从而实现电流的调节作用。
电感的另一个重要作用就是能够调节电压的不同频率,可以保护电子设备免受高频电压的伤害。
二极管:
二极管是电子元件中属于半导体类型的一种,它是有两个电极的电子器件,只有正向导通功能,反向导通功能却不行。
当一个电源通过另一个电源时,它就可以起到放电或者放电的作用,也可以改变电源的方向,比如转换电源的极性,改变电流的方向等等。
三极管:
三极管是电子元件的一种,它具有正向导通和反向导通的功能。
常用电子元器件(电阻器、电容、电感、晶体二极管、晶体三极管)
![常用电子元器件(电阻器、电容、电感、晶体二极管、晶体三极管)](https://img.taocdn.com/s3/m/8f73de3559fb770bf78a6529647d27284b73371f.png)
常⽤电⼦元器件(电阻器、电容、电感、晶体⼆极管、晶体三极管) 电⼦元器件是电⼦元件和电⼩型的机器、仪器的组成部分,其本⾝常由若⼲零件构成,可以在同类产品中通⽤;常指电器、⽆线电、仪表等⼯业的某些零件,如电容、晶体管、游丝、发条等⼦器件的总称。
常见的有⼆极管等。
电⼦元器件包括:电阻、电容器、电位器、电⼦管、散热器、机电元件、连接器、半导体分⽴器件、电声器件、激光器件、电⼦显⽰器件、光电器件、传感器、电源、开关、微特电机、电⼦变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、⽯英、陶瓷磁性材料、印刷电路⽤基材基板、电⼦功能⼯艺专⽤材料、电⼦胶(带)制品、电⼦化学材料及部品等。
五个最常⽤的电⼦元器件识别及使⽤常识 ⼀、电阻 电阻在电路中⽤“R”加数字表⽰,如:R13表⽰编号为13的电阻。
电阻在电路中的主要作⽤为分流、限流、分压、偏置、滤波(与电容器组合使⽤)和阻抗匹配等。
电阻器使⽤注意事项: (1)为提⾼电阻器的稳定性,电阻器使⽤前应进⾏⼈⼯⽼化处理。
常⽤的⽼化处理⽅法是给电阻器两端加⼀直流电压,使电阻器承受的功率为额定功率的1.5倍,处理时间为5分钟,处埋后测量电阻值。
M36LLR8760D1ZAQ;;; (2)电阻器在使⽤前,应对电阻器的阻值及外观进⾏检查,将不合格的电阻器剔除掉,以防电路存在隐患。
(3)电阻器的安装。
电阻器安装前应先对引线挂锡,以确保焊接的牢固性。
电阻器安装时,电阻器的引线不要从根部打弯,以防折断。
较⼤功率的电阻器应采⽤⽀架或螺钉固定,以防松动造成短路。
电阻器焊接时动作要快,不要使电阻器长期受热,以防引起阻值变化。
电阻器安装时,应将标记向上或向外,以便于检及维修。
(4)电阻器的功率⼤于10W时,应保证有散热的空间。
(5)存放和使⽤电阻器时,都应保证电阻器外表漆膜的完整,以免降低它们的防潮性能。
(6)电阻器的更换。
电阻器的符号: 参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
电路板中的各个零件介绍
![电路板中的各个零件介绍](https://img.taocdn.com/s3/m/c97629b66429647d27284b73f242336c1eb930eb.png)
电路板中的各个零件介绍电路板是电子产品中不可缺少的一部分,其中包含了各种不同的零件,每一个零件都有着不同的功能和作用。
本文将从电路板中的各个零件入手,介绍它们的作用和特点。
1. 电阻器电阻器是电路板中最常见的零件之一,它的主要作用是限制电流的大小。
电阻器有着不同的阻值,可以根据需要选择不同的电阻器来控制电路的电流大小。
电阻器的结构简单,通常是由一根电阻丝或者是一片电阻膜组成。
2. 电容器电容器是电路板中另一个常见的零件,它的主要作用是存储电荷。
电容器有着不同的电容量,可以根据需要选择不同的电容器来存储不同大小的电荷。
电容器的结构也比较简单,通常是由两个金属板和一层绝缘材料组成。
3. 二极管二极管是一种具有单向导电性的半导体器件,它的主要作用是将交流信号转换为直流信号。
二极管有着不同的型号和参数,可以根据需要选择不同的二极管来满足不同的电路需求。
4. 三极管三极管是一种具有放大和控制信号的半导体器件,它的主要作用是放大电流信号。
三极管有着不同的型号和参数,可以根据需要选择不同的三极管来满足不同的电路需求。
5. 变压器变压器是一种电气设备,它的主要作用是将电能从一个电路传输到另一个电路。
变压器可以实现电压的升降,还可以实现电流的变换。
变压器有着不同的参数和型号,可以根据需要选择不同的变压器来满足不同的电路需求。
6. 晶体管晶体管是一种半导体器件,它的主要作用是放大电流信号或者控制电流信号。
晶体管有着不同的型号和参数,可以根据需要选择不同的晶体管来满足不同的电路需求。
晶体管是电路板中最重要的零件之一,广泛应用于各种电子产品中。
7. 电感器电感器是一种电气元件,它的主要作用是储存电能和产生磁场。
电感器有着不同的参数和型号,可以根据需要选择不同的电感器来满足不同的电路需求。
电感器广泛应用于各种电子产品中,如变频器、电源、电视机等。
8. 继电器继电器是一种电气开关,它的主要作用是将信号从一个电路传输到另一个电路。
详细介绍电阻、电容、电感、二极管、三极管、场效应管电路知识
![详细介绍电阻、电容、电感、二极管、三极管、场效应管电路知识](https://img.taocdn.com/s3/m/66631130a4e9856a561252d380eb6294dd882222.png)
详细介绍电阻、电容、电感、二极管、三极管、场效应管电路知识电阻1概念电阻元件的电阻值大小一般与温度,材料,长度,还有横截面积有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。
导体的电阻通常用字母R表示,电阻的单位是欧姆(ohm),简称欧,符号是Ω(希腊字母,读作Omega),1Ω=1V/A。
比较大的单位有千欧(kΩ)、兆欧(MΩ)(兆=百万,即100万)。
1TΩ=1000GΩ;1GΩ=1000MΩ;1MΩ=1000KΩ;1KΩ=1000Ω(也就是一千进率)串联: R=R1+R2+...+Rn定义式:R=U/I电阻元件的电阻值大小一般与温度有关,还与导体长度、横截面积、材料有关。
衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。
多数(金属)的电阻随温度的升高而升高,一些半导体却相反。
如:玻璃,碳在温度一定的情况下,有公式R=ρl/s其中的ρ就是电阻率,l为材料的长度,单位为m,s为面积,单位为平方米。
可以看出,材料的电阻大小正比于材料的长度,而反比于其面积。
2电阻应用电阻通常分为三大类:固定电阻,可变电阻,特种电阻。
RX型线绕电阻,近年来还广泛应用的片状电阻。
按照功率可以分为小功率电阻和大功率电阻。
大功率电阻通常是金属电阻,实际上应该是在金属外面加一个金属(铝材料)散热器,所以可以有10W以上的功率;在电子配套市场上专门卖电阻的市场上可以很容易地看到。
电阻在电路中起到限流、分压等作用。
通常1/8W电阻已经完全可以满足使用。
但是,在作为7段LED中,要考虑到LED的压降和供电电压之差,再考虑LED的最大电流,通常是20mA(超高亮度的LED),如果是2×6(2排6个串联),则电流是40mA。
电位器又分单圈和多圈电位器。
单圈的电位器通常为灰白色,面上有一个十字可调的旋纽,出厂前放在一个固定的位置上,不在2头;多圈电位器通常为蓝色,调节的旋纽为一字,一字小改锥可调;多圈电位器又分成顶调和侧调2种,主要是电路板调试起来方便。
常用电器元件及其作用
![常用电器元件及其作用](https://img.taocdn.com/s3/m/f0c16ae2b8f3f90f76c66137ee06eff9aef849a9.png)
常用电器元件及其作用电器元件是构成各种电子设备的基本组成部分,不同的电器元件有不同的功能和作用。
在日常生活中,我们经常使用的电器中,就包含了许多常用的电器元件。
本文将介绍常用电器元件及其作用。
1. 电阻器电阻器是一种用来阻碍电流流动的电器元件。
在电路中,电阻器可以通过改变电阻的大小来调节电流的大小。
电阻器的单位是欧姆(Ω),电阻值越大,阻碍电流流动的能力就越强。
2. 电容器电容器是一种用来存储电荷的电器元件。
在电路中,电容器可以通过存储电荷的方式来平稳地输出电流。
电容器的单位是法拉(F),电容值越大,存储电荷的能力就越强。
3. 电感器电感器是一种用来储存磁场能量的电器元件。
在电路中,电感器可以通过储存磁场能量的方式来平稳地输出电流。
电感器的单位是亨利(H),电感值越大,储存磁场能量的能力就越强。
4. 二极管二极管是一种只允许电流单向通过的电器元件。
在电路中,二极管可以用来将交流电转化为直流电。
二极管还可以用来对电路进行稳压和限流。
5. 三极管三极管是一种用来放大电流的电器元件。
在电路中,三极管可以通过控制电流的方式来放大电路中的信号。
三极管还可以用来作为开关,控制电路中的电流。
6. 变压器变压器是一种用来改变电压的电器元件。
在电路中,变压器可以通过改变线圈的匝数来改变输入输出电压的比例。
变压器广泛应用于各种电子设备中。
7. 电机电机是一种将电能转化为机械能的电器元件。
在电路中,电机可以通过电磁感应的方式来运动。
电机广泛应用于各种机械设备中,如风扇、洗衣机、电动车等。
8. 电容触摸开关电容触摸开关是一种通过电容感应来控制开关的电器元件。
在电路中,电容触摸开关可以通过人体接触来感应电容变化,从而控制开关的状态。
电容触摸开关广泛应用于各种电子设备中。
以上是常用电器元件及其作用的介绍。
虽然电器元件的种类繁多,但是它们都有各自独特的功能和作用,为各种电子设备的正常运行提供了必要的支持。
(整理)电阻,电容,电感,二极管,三极管,在电路中的作用
![(整理)电阻,电容,电感,二极管,三极管,在电路中的作用](https://img.taocdn.com/s3/m/c5668ba94028915f804dc2c2.png)
电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义:导体对电流的阻碍作用就叫导体的电阻。
电阻(Resistor)是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生热能。
电阻在电路中通常起分压分流的作用,对信号来说,交流与直流信号都可以通过电阻。
电阻都有一定的阻值,它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆,用符号“Ω”表示。
欧姆是这样定义的:当在一个电阻器的两端加上1伏特的电压时,如果在这个电阻器中有1安培的电流通过,则这个电阻器的阻值为1欧姆。
出了欧姆外,电阻的单位还有千欧(KΩ,兆欧(MΩ)等。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路,如RC电路等。
电阻是一个线性元件。
说它是线性元件,是因为通过实验发现,在一定条件下,流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律:I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定,且电压和电流值限制在额定条件之内时,可用线性电阻器来模拟。
如果电压或电流值超过规定值,电阻器将因过热而不遵从欧姆定律,甚至还会被烧毁。
线性电阻的工作电压与电流的关系如图1所示。
电阻的种类很多,通常分为碳膜电阻,金属电阻,线绕电阻等:它又包含固定电阻与可变电阻,光敏电阻,压敏电阻,热敏电阻等。
但不管电阻是什么种类,它都有一个基本的表示字母“R”。
电阻的单位用欧姆(Ω)表示。
它包括?Ω(欧姆),KΩ(千欧),MΩ(兆欧)。
其换算关系为:1MΩ=1000KΩ ,1KΩ=1000Ω。
电阻的阻值标法通常有色环法,数字法。
色环法在一般的的电阻上比较常见。
由于手机电路中的电阻一般比较小,很少被标上阻值,即使有,一般也采用数字法,即:101——表示100Ω的电阻;102——表示1KΩ的电阻;103——表示10KΩ的电阻;104——表示100KΩ的电阻;105——表示1MΩ的电阻;106——表示10MΩ的电阻。
电气元器件原理及用途
![电气元器件原理及用途](https://img.taocdn.com/s3/m/571af03da36925c52cc58bd63186bceb19e8edb4.png)
电气元器件原理及用途1.电阻器:电阻器是一种用于限制电流流动的元器件,它的基本原理是通过阻碍电流流动,转化电能为其他形式的能量。
电阻器的用途非常广泛,例如在电路中用于调节电流、分压、分流等。
2.电容器:电容器是一种用于存储电荷的元器件,它的基本原理是通过在两个电极之间存储电荷来存储能量。
电容器的用途非常广泛,例如在电路中用于滤波、耦合、储能等。
3.电感器:电感器是一种用于储存磁能的元器件,它的基本原理是通过通过电流在线圈中产生磁场来存储能量。
电感器的用途非常广泛,例如在电路中用于滤波、耦合、储能等。
4.二极管:二极管是一种只允许电流单向通过的元器件,它的基本原理是通过在PN结处形成势垒来阻止电流逆向流动。
二极管的用途非常广泛,例如在电路中用于整流、开关等。
5.三极管:三极管是一种能够控制电流放大倍数的元器件,它的基本原理是通过调节基极电流来控制集电极电流。
三极管的用途非常广泛,例如在放大电路、开关电路、振荡电路等中发挥重要作用。
6.MOSFET:MOSFET是一种具有高输入电阻、低开关损耗的功率器件,它的基本原理是通过调节栅极电压来控制源漏电流。
MOSFET的用途非常广泛,例如在功率放大电路、开关电路、变换器等中发挥重要作用。
7.变压器:变压器是一种能够实现电压、电流变换的元器件,它的基本原理是通过电磁感应现象将能量从一个线圈传递到另一个线圈。
变压器的用途非常广泛,例如在电力系统的输电、配电、变压器等设备中起到重要作用。
除以上介绍的电气元器件外,还有很多其他种类的电气元器件,如继电器、晶体管、集成电路等,它们都有各自独特的工作原理和用途。
通过合理选择和使用这些电气元器件,可以实现各种不同的电子设备和电路的功能需求。
电路板中各种电子元件的作用是什么?
![电路板中各种电子元件的作用是什么?](https://img.taocdn.com/s3/m/4c8c113d2e60ddccda38376baf1ffc4ffe47e2ad.png)
电路板中各种电子元件的作用是什么?
学过电气自动化的朋友都知道,电子版看起来复杂,但其实原件就那么几种。
二极管,二极管的作用就是单向导电性,也就是说,电流只能向一个方向流动。
三极管,三极管的作用是放大,把基极的电流按需要的数值放大。
电阻,顾名思义,就是限制电流了。
电容,电容的作用有两种,一个是滤波,另外一个是和其他原件配合组成震荡电路。
电感,就是大家常说的线圈,电感也有滤波作用,也可以和其他原件配合组成震荡电路。
变压器,把电源电压变成需要的电压等级。
电气原件虽然就几种,但是电路的设计是在不断发展的。
现在,超大规模集成电路,一个模块里面就有数亿个原件组成,能完成各种复杂的电气功能。
我们熟悉的CPU,内存,显卡,声卡,硬盘,手机内核,其实都是数字集成电路。
超大规模集成电路的生产,也是一个国家综合科技实力的标志。
电路元器件的名称和作用
![电路元器件的名称和作用](https://img.taocdn.com/s3/m/36d3d015443610661ed9ad51f01dc281e43a567d.png)
电路元器件的名称和作用一、电阻器电阻器是一种用来限制电流流动的元器件。
它的作用是通过阻碍电流的流动来降低电路中的电压或分配电压。
电阻器的阻值可以根据需要选择,常用的单位是欧姆(Ω)。
二、电容器电容器是一种用来储存电荷的元器件。
它的作用是在电路中储存电能,并且可以在需要时释放电能。
电容器的容量可以根据需要选择,常用的单位是法拉(F)。
三、电感器电感器是一种用来储存磁能的元器件。
它的作用是在电路中储存磁能,并且可以在需要时释放磁能。
电感器的大小可以根据需要选择,常用的单位是亨利(H)。
四、二极管二极管是一种具有单向导电性的元器件。
它的作用是允许电流在一个方向上通过,而在另一个方向上阻止电流通过。
二极管常用于整流电路和保护电路中。
五、三极管三极管是一种具有放大和开关功能的元器件。
它的作用是根据输入信号的变化来控制输出信号的放大程度或开关状态。
三极管常用于放大电路和开关电路中。
六、场效应管场效应管是一种具有放大和开关功能的元器件。
它的作用是根据输入信号的变化来控制输出信号的放大程度或开关状态。
场效应管常用于放大电路和开关电路中。
七、晶体管晶体管是一种具有放大和开关功能的元器件。
它的作用是根据输入信号的变化来控制输出信号的放大程度或开关状态。
晶体管常用于放大电路和开关电路中。
八、继电器继电器是一种用来控制大电流的元器件。
它的作用是通过小电流控制大电流的开关状态。
继电器常用于自动控制系统和电力系统中。
九、集成电路集成电路是一种将多个电子元件集成在一起的元器件。
它的作用是实现复杂的电路功能,并且具有体积小、功耗低、可靠性高等优点。
集成电路广泛应用于计算机、通信、消费电子等领域。
十、电源电源是一种提供电能的元器件。
它的作用是将电能转换为适合电路使用的电压和电流。
电源常用于各种电子设备和系统中。
总结:电路元器件的名称和作用多种多样,每种元器件都有其特定的功能和应用场景。
了解这些元器件的名称和作用对于理解电路原理和设计电路非常重要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电阻,电容,电感,二极管,三极管,在电路中的作用电阻定义:导体对电流的阻碍作用就叫导体的电阻。
电阻(Resistor)是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生热能。
电阻在电路中通常起分压分流的作用,对信号来说,交流与直流信号都可以通过电阻。
电阻都有一定的阻值,它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆,用符号“Ω”表示。
欧姆是这样定义的:当在一个电阻器的两端加上1伏特的电压时,如果在这个电阻器中有1安培的电流通过,则这个电阻器的阻值为1欧姆。
出了欧姆外,电阻的单位还有千欧(KΩ,兆欧(MΩ)等。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路,如RC电路等。
电阻是一个线性元件。
说它是线性元件,是因为通过实验发现,在一定条件下,流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律:I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定,且电压和电流值限制在额定条件之内时,可用线性电阻器来模拟。
如果电压或电流值超过规定值,电阻器将因过热而不遵从欧姆定律,甚至还会被烧毁。
线性电阻的工作电压与电流的关系如图1所示。
电阻的种类很多,通常分为碳膜电阻,金属电阻,线绕电阻等:它又包含固定电阻与可变电阻,光敏电阻,压敏电阻,热敏电阻等。
但不管电阻是什么种类,它都有一个基本的表示字母“R”。
电阻的单位用欧姆(Ω)表示。
它包括?Ω(欧姆),KΩ(千欧),MΩ(兆欧)。
其换算关系为:1MΩ=1000KΩ ,1KΩ=1000Ω。
电阻的阻值标法通常有色环法,数字法。
色环法在一般的的电阻上比较常见。
由于手机电路中的电阻一般比较小,很少被标上阻值,即使有,一般也采用数字法,即:101——表示100Ω的电阻;102——表示1KΩ的电阻;103——表示10KΩ的电阻;104——表示100KΩ的电阻;105——表示1MΩ的电阻;106——表示10MΩ的电阻。
如果一个电阻上标为223,则这个电阻为22KΩ。
电阻在手机机板上一般的外观示意图如图5所示,其两端为银白色,中间大部分为黑色。
通常来说,使用万用表可以很容易判断出电阻的好坏:将万用表调节在电阻挡的合适挡位,并将万用表的两个表笔放在电阻的两端,就可以从万用表上读出电阻的阻值。
应注意的是,测试电阻时手不能接触到表笔的金属部分。
但在实际手机维修中,很少出现电阻损坏,除少数机型的一些电阻外,也很少去关心电阻的阻值。
着重注意的是电阻是否虚焊,脱焊。
-------------------------------------------------------【1.概念:】电阻器(resistor):用导体制成具有一定阻值的元件.电阻是导体的一种基本性质,与导体的尺寸、材料、温度有关.作用:主要职能就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等.【2.电阻的分类:】a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻等.C.按安装方式: 插件电阻、贴片电阻.【3.电阻的主要参数:】a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω,kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、G 、J、K…c. 额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W【4.阻值和误差的标注方法:】a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.贴片电阻标注方法:前两位表示有效数,第三位表示有效值后加零的个数.0-10欧带小数点电阻值表示为XRX,RXX. eg :471=470Ω 105=1M 2R2=2.2Ω【5.色环电阻第一环如何确定:】请参照色标法图片a.四环电阻:因表示误差的色环只有金色或银色,色环中的金色或银色环一定是第四环.b.五环电阻:(1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值超过这个范围,可能是第一环选错了.(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为第一环.【6.普通电阻的选用常识:】a.正确选有电阻器的阻值和误差:阻值选用:原则是所用电阻器的标称阻值与所需电阻器阻值差值越小越好.误差选用:时间常数RC电路所需电阻器的误差尽量小.一般可选5%以内.对退耦电路,反馈电路滤波电路负载电路对误差要求不太高.可选10%-20%的电阻器.b.注意电阻器的极限参数:额定电压:当实际电压超过额定电压时,即便满足功率要求,电阻器也会被击穿损坏.额定功率:所选电阻器的额定功率应大于实际承受功率的两倍以上才能保证电阻器在电路中长期工作的可靠性.c.要首选通用型电阻器:通用型电阻器种类较多、规格齐全、生产批量大,且阻值范围、外观形状、体积大小都有挑选的余的,便于采购、维修.d.根据电路特点选用:高频电路:分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻.低频电路:绕线电阻、碳膜电阻都适用.功率放大电路、偏置电路、取样电路:电路对稳定性要求比较高,应选温度系数小的电阻器.退耦电路、滤波电路: 对阻值变化没有严格要求,任何类电阻器都适用. e.根据电路板大小选用电阻:【7.敏感电阻器常识:a.热敏电阻:是一种对温度极为敏感的电阻器.分为正温度系数和负温度系数电阻器.选用时不仅要注意其额定功率、最大工作电压、标称阻值,更要注意最高工作温度和电阻温度系数等参数,并注意阻值变化方向.b.光敏电阻:阻值随着光线的强弱而发生变化的电阻器. 分为可见光光敏电阻、红外光光敏电阻、紫外光光敏电阻.选用时先确定电路的光谱特性.c.压敏电阻:是对电压变化很敏感的非线性电阻器.当电阻器上的电压在标称值内时,电阻器上的阻值呈无穷大状态,当电压略高于标称电压时,其阻值很快下降,使电阻器处于导通状态,当电压减小到标称电压以下时,其阻值又开始增加.压敏电阻可分为无极性(对称型)和有极性(非对称型)压敏电阻.选用时,压敏电阻器的标称电压值应是加在压敏电阻器两端电压的2-2.5倍.另需注意压敏电阻的温度系数.d.湿敏电阻:是对湿度变化非常敏感的电阻器,能在各种湿度环境中使用.它是将湿度转换成电信号的换能器件.选用时应根据不同类型号的不同特点以及湿敏电阻器的精度、湿度系数、响应速度,湿度量程等进行选用.洗衣机的电机上要接一个电容,否则电机就转不起来。
在交直流变压器里输出的直流电不是完全直流,接一个大电容能使直流电流更平稳。
电路中电容的作用真是没法用几句话说清楚。
可以说任何家用电器里面(电脑、电视、收音机、。
哎,电灯泡不算。
)电容的作用:滤波作用,在电源电路中,整流电路将交流变成脉动的直流,而在整流电路之后接入一个较大容量的电解电容,利用其充放电特性,使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中,为了防止电路各部分供电电压因负载变化而产生变化,所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容.由于大容量的电解电容一般具有一定的电感,对高频及脉冲干扰信号不能有效地滤除,故在其两端并联了一只容量为0.001--0.lpF的电容,以滤除高频及脉冲干扰。
耦合作用:在低频信号的传递与放大过程中,为防止前后两级电路的静态工作点相互影响,常采用电容藕合.为了防止信号中韵低频分量损失过大,一般总采用容量较大的电解电容。
电容的重要性电感:/Article/ShowArticle.asp?ArticleID= 49当电流通过各种物体时,不同的物体对电流的通过有着不同的阻止能力,有的物体可使电流顺利通过,也有的物体不让其通过,或者在一定的阻力下让它通过。
这种不同的物体通过电流的能力,叫做这种物体的导电性能。
各种物体均有着不同的导电性能,凡是导电性能很好的物体叫做导体。
如银、铜、铝、铅、锡、铁、水银、碳和电解液等都是良好导体。
反之,导电能力很差的物体叫做绝缘体。
还有,有的物体的导电能力比导体差,但比绝缘体强,这种导体叫做半导体。
如常用的晶体管原材料硅、锗等。
收音机CPU都是半导体二极管是单向通过电流可以变交流电为直流电三极管简介晶体三极管的结构和类型晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把正块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种,从三个区引出相应的电极,分别为基极b发射极e和集电极c。
发射区和基区之间的PN结叫发射结,集电区和基区之间的PN 结叫集电极。
基区很薄,而发射区较厚,杂质浓度大,PNP型三极管发射区"发射"的是空穴,其移动方向与电流方向一致,故发射极箭头向里;NPN型三极管发射区"发射"的是自由电子,其移动方向与电流方向相反,故发射极箭头向外。
发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类,引脚的排列方式具有一定的规律,底视图位置放置,使三个引脚构成等腰三角形的顶点上,从左向右依次为e b c;对于中小功率塑料三极管按图使其平面朝向自己,三个引脚朝下放置,则从左到右依次为e b c。
目前,国内各种类型的晶体三极管有许多种,管脚的排列不尽相同,在使用中不确定管脚排列的三极管,必须进行测量确定各管脚正确的位置,或查找晶体管使用手册,明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用,其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
