家庭电路与安全用电(习题及答案)
【物理】北京中考物理 家庭电路与安全用电 专项练习52题(附答案)
【物理】北京中考物理家庭电路与安全用电专项练习52题（附答案）一、单项选择题（共35小题）1．下列做法中，符合安全用电要求的是（）A.用湿布擦正在工作的台灯B. 更换灯泡前先断开电源开关C.发现有人触电时，用手直接把触电的人拉开D.用电器着火时，先用水把火浇灭，再切断电源2．（2022清华附中三模）关于安全用电，下列说法正确的是A. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体3．（2021石景山一模)“安全用电，珍惜生命”是公民应有的安全意识，下列有关说法正确的是A．雷雨天在大树下避雨 B．发现有人触电，应立即切断电源C．可以在电线上晾晒湿衣服 D．手机充电器可以长时间插在插座上4．（2020门头沟二模)关于家庭电路和安全用电，下列说法正确的是A.发现有人触电时，应立刻用手拉他B.雷雨天应该躲在大树下避雨C.家庭电路中空气开关跳闸，可能是由于用电器短路造成的D.家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝5．（2020石景山二模)下列说法中正确的是A．摩擦起电的过程中创造了正负电荷B．经验表明对人体的安全电压为36VC．金属导体中自由电子定向移动的方向与电流方向相同D．我国家庭电路中用的交流电的电压为220V，频率为50Hz6．关于家庭电路和安全用电，下列说法中正确的是A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的7．（2022西城二模）关于安全用电，下列说法中正确的是（）A. 可以靠近高压带电体B. 未断开电源开关就更换灯泡C. 可以用铜丝代替保险丝D. 有人触电时应立即切断电源8．（2021北京中考)电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。
家庭电路与安全用电(习题及答案)
家庭电路与安全用电（习题）1.某家庭电路的组成如图所示，下列说法正确的是（）A．图中的插座可以是并联的，也可以是串联的B．控制灯泡的开关可以接在零线上 C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须用三孔插座，以确保安全2.有关测电笔的使用，下列说法正确的是（）A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．测电笔不能用来辨别电池的正负极D．测电笔与手接触的部分都是绝缘体3.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（）A．发生如图甲触电时，漏电保护器起作用 B．发生如图乙触电时，漏电保护器起作用 C．发生如图所示的两种触电时，空气开关都不会断开电路D．当电路发生短路时，空气开关会自动切断电路4. 下列符合安全用电原则的是（ ）A ．用铜丝做保险丝B ．远离高压装置 C ．雷雨天用手机通话D ．用湿布擦拭开关5. 关于家庭电路和安全用电，下列说法正确的是（ ）A ．家庭电路中的熔丝熔断，一定是发生了短路B ．家用电能表的示数显示了家庭用电的总功率C ．家庭电路中的熔丝可以用铁丝代替D ．家用电器的金属外壳该用导线接地6. 如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
7. 如图，两只小鸟落在裸露的电线上，闭合开关后，你认为甲、乙两只小鸟会触电的是 ；原因是。
【参考答案】1.D2. C3.A4. B5.D6.7. 乙；乙与灯泡并联，有电流通过，故会触电；而甲与一段导线并联，被短接，没有电流通过。
家庭电路与安全用电测试题(含答案)
家庭电路与安全用电一、单选题(共10道，每道10分)1.如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是( )A. B.C. D.答案：A解题思路：教室里的照明用的两盏灯必须是并联的；由一个开关同时控制两盏灯，则开关必须连在干路上，只有A选项符合题意，故选A。
试题难度：三颗星知识点：家庭电路的连接2.在家庭电路中，从进户线起连接顺序正确的是( )A.总开关、电能表、保险盒、插座B.总开关、电能表、插座、保险盒C.电能表、总开关、保险盒、插座D.电能表、保险盒、总开关、插座答案：C解题思路：家庭电路主要由进入家庭的进户线、电能表、总开关、保险盒、开关、插座、用电器组成。
故选C。
试题难度：三颗星知识点：家庭电路的组成3.家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线( )A.会浪费电B.这些电器不能正常工作C.会缩短这些电器的使用笀命D.人接触这些电器会有触电的可能答案：D解题思路：洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生；反之没有接地线，人接触这些电器时会有触电的危险。
故答案选择D。
试题难度：三颗星知识点：家庭电路的连接4.下列关于家庭电路的说法中正确的是( )A.使用电冰箱时必须使用三孔插座B.能够使试电笔氛管发光的是零线C.熔丝（保险丝）熔断后可以用铜丝代替D.控制电路的开关应接在零线和用电器之间答案：A解题思路：A：电冰箱使用三孔插座，当电冰箱漏电时，电流就通过地线，流入大地，防止触电事故的发生。
故A正确；B：用测电笔来辨别火线和零线时，能够使测电笔的氖管发光的是火线，故B错误；C：保险丝采用电阻大、熔点低的铅锑合金制成，在电流过大时能自动切断电源。
铜的熔点高，电阻小，在电流过大时不能自动切断电源，不能起到保险的作用。
家庭电路和安全用电常识部分选择题6
家庭电路和安全用电常识部分选择题6注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上1．关于家庭电路和安全用电，下列说法中正确的是（）A．空气开关跳闸，一定是有用电器发生短路故障B．有金属外壳的用电器必须要接地C．有人发生触电时应马上用手把人拉开，再施救D．户外游玩时遇雷雨天气，可在大树下避雨【答案】B【详解】A．当发生短路或用电器的总功率过大时，都会引起电路中的电流过大，空气开关就会出现“跳闸”现象，故A错误；B．把用电器的金属外壳与大地连接起来，可以防止外壳带电引起的触电事故，故B正确；C．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止施救者也触电，故C错误；D．雷雨天，人不能在大树底下避雨，否则可能会被雷击中，故D错误。
故选B。
2．下列说法中，正确的是（）A．人可以靠近断线后落地的高压线B．导线的绝缘皮破损，仍可继续使用C．电灯的开关应接在零线上D．三孔插座的连接方式符合安全用电的原则【答案】D【详解】A．如果高压线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。
电流从一条腿流入，另一条腿流出，会发生触电事故，所以不可以靠近断线后落地的高压线，故A错误；B．导线的绝缘皮破损，人触碰后，电流从人体到大地，形成闭合电路，会发生触电事故，所以不可以继续使用，故B错误；C．为了在断开开关后，灯不带电，所以电灯的开关应该接在火线和灯之间，以防发生触电事故，故C错误；D．三孔插座接线方法“左零右火上接地”。
由图可知，a线接开关S为火线，b线为零线，故D正确。
故选D。
3．某支试电笔的构造如图，氖管里充有稀薄的氖气。
A、B两端是氖管的两个金属电极，当电极间的电压达到一定值时，电流从一个电极流向另一个电极，氖管会发出红光。
老师将试电笔的氖管取出，手握氖管A端，用B端去接触被毛皮摩擦过得橡胶棒，发现氖管发光。
下列分析正确的是（）A．氖管发光说明橡胶棒带上了正电荷B．氖管发光说明橡胶棒带上了电荷C．氖管发光时人体没有感觉，说明没有电流通过人体D．人可以直接用手拿着氖管检测火线零线【答案】B【详解】AB．氖管发光说明橡胶棒带上了电荷，但不能说明橡胶棒带了正电荷，故A错误，B正确；C．使用试电笔时，手须接触笔尾的金属体，这样才能构成通路，使得氖管发光，氖管发光时，有电流通过人体，通过人体的电流很小，人体没有感觉，故C错误；D．人直接用手拿着氖管检测火线时，人会触电，故D错误。

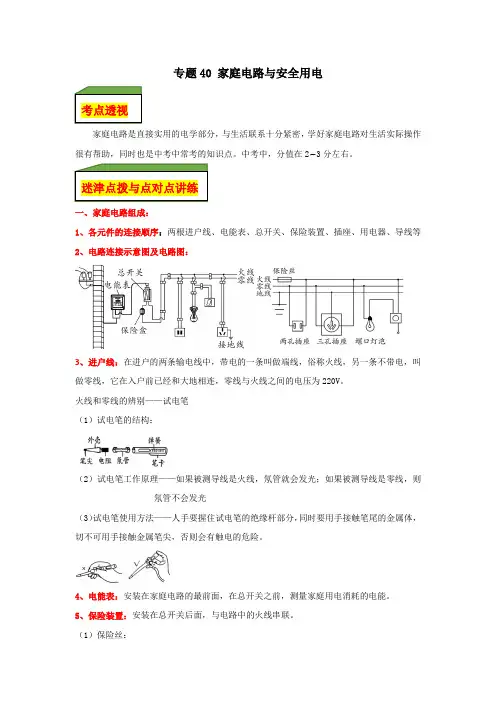

专题40家庭电路与安全用电
专题40 家庭电路与安全用电家庭电路是直接实用的电学部分，与生活联系十分紧密，学好家庭电路对生活实际操作很有帮助，同时也是中考中常考的知识点。
中考中，分值在2 3分左右。
一、家庭电路组成：1、各元件的连接顺序：两根进户线、电能表、总开关、保险装置、插座、用电器、导线等2、电路连接示意图及电路图：3、进户线：在进户的两条输电线中，带电的一条叫做端线，俗称火线，另一条不带电，叫做零线，它在入户前已经和大地相连，零线与火线之间的电压为220V。
火线和零线的辨别——试电笔（1）试电笔的结构：（2）试电笔工作原理——如果被测导线是火线，氖管就会发光；如果被测导线是零线，则氖管不会发光（3）试电笔使用方法——人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，切不可用手接触金属笔尖，否则会有触电的危险。
4、电能表：安装在家庭电路的最前面，在总开关之前，测量家庭用电消耗的电能。
5、保险装置：安装在总开关后面，与电路中的火线串联。
（1）保险丝：考点透视迷津点拨与点对点讲练a.作用：当电路中电流过大时，保险丝由于温度升高而熔断，从而自动切断电路，起到保护家庭电路的作用；b.材料：保险丝是用铅锑合金制作的，具有电阻大、熔点低的特点，不能用铜丝、铁丝等导线代替保险丝。
（2）空气开关：新建楼房的供电线路用空气开关代替保险丝。
当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。
6、插座：（1）作用：家庭电路预留的电源接口，插入插头用电器就可以工作。
（2）种类： a.两孔插座：左孔接零线，右孔接火线即“左零右火”；b.三孔插座：左孔接零线，右孔接火线，上孔接地线即“左零右火上接地”。
（3）连接方式：各插座之间是并联关系。
7、漏电保护器：安装在总开关上，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时“漏电保护器”会迅速切断电流，对人身起到保护作用。

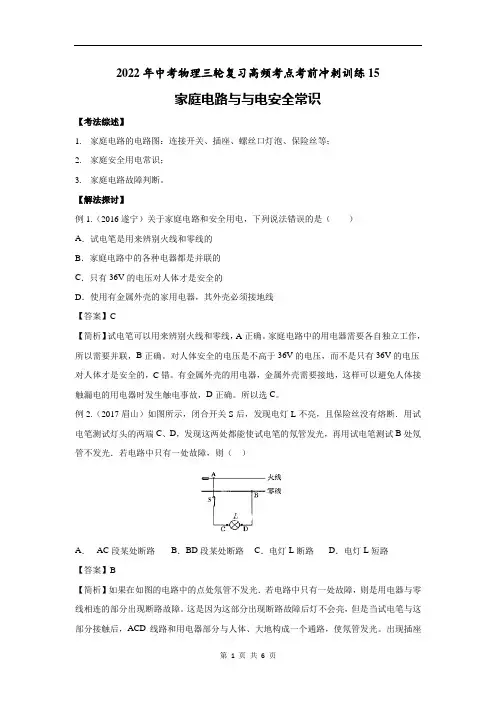

2022年中考物理三轮复习高频考点15 家庭电路与安全用电常识(附答案解析)
2022年中考物理三轮复习高频考点考前冲刺训练15家庭电路与与电安全常识【考法综述】1.家庭电路的电路图：连接开关、插座、螺丝口灯泡、保险丝等；2.家庭安全用电常识；3.家庭电路故障判断。
【解法探讨】例1.（2016遂宁）关于家庭电路和安全用电，下列说法错误的是（）A．试电笔是用来辨别火线和零线的B．家庭电路中的各种电器都是并联的C．只有36V的电压对人体才是安全的D．使用有金属外壳的家用电器，其外壳必须接地线【答案】C【简析】试电笔可以用来辨别火线和零线，A正确。
家庭电路中的用电器需要各自独立工作，所以需要并联，B正确。
对人体安全的电压是不高于36V的电压，而不是只有36V的电压对人体才是安全的，C错。
有金属外壳的用电器，金属外壳需要接地，这样可以避免人体接触漏电的用电器时发生触电事故，D正确。
所以选C。
例2.（2017眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【简析】如果在如图的电路中的点处氖管不发光．若电路中只有一处故障，则是用电器与零线相连的部分出现断路故障。
这是因为这部分出现断路故障后灯不会亮，但是当试电笔与这部分接触后，ACD线路和用电器部分与人体、大地构成一个通路，使氖管发光。
出现插座的两个插孔都出现氖管发光，一般是零线断路故障。
例3.（2015遂宁）下图是家庭电路某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求。
（其中开关只控制电灯）【答案】【简析】家庭电路连接原则是：“左零右火上地，开关、保险连火线”。
即用电器或插座的左边接线柱与零线相连；右边接线柱与火线相连；上边与接电线相连。
开关、保险要接在火线上。
接螺口灯泡时，要将灯的顶部与火线相接，这样可以避免接触灯的螺纹部分触电。
家庭电路与安全用电例题 (1)
家庭电路与安全用电例题
1.下列有关生活用电的说法中正确的是（）
A．家庭电路中用电器与插座是串联的
B．使用螺丝刀形状试电笔时，手指不能接触其顶部的金属帽
C．保险丝的作用是当电流过大时自动熔断，从而保护电路
D．电能表只准接在空气开关之后
【分析】（1）家庭电路中各用电器是并联的；
（2）要掌握测电笔的使用方法：在使用时，将手的一部分接触笔尾金属体，用笔尖接触被测的导线；
（3）保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；
（4）据家庭电路的构成可知，电能表应该安装在空气开关前面。
【解答】解：
A、家庭电路中各用电器是并联的。
插座就是插接用电器的，所以用电器应与插座并联，
故A错误；
B、使用试电笔时，如果手指碰不到其顶部的金属帽，氖管就不会发光，测电笔无法正常
工作，故B错误；
C、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电
路，从而起到保护电路的作用，故C正确；
D、据家庭电路的构成可知，家庭中的电能表应该安装在空气开关前面；故D错误。
故选：C。
【点评】此题考查了家庭电路的连接和安全用电的常识。
在平时要多加注意掌握。
第1 页共1 页。
家庭电路与安全用电(专题训练)【九大题型】(解析版)
15.4家庭电路与安全用电（专题训练）【九大题型】【题型1家庭电路的组成与连接】 (1)【题型2测电笔的使用】 (6)【题型3插座的构造与工作方式】 (8)【题型4熔断器的作用及保险丝的选择方法】 (12)【题型5火线与零线】 (17)【题型6家庭电路的故障分析】 (19)【题型7家庭电路电流过大的原因】 (22)【题型8触电危害及常见的触电类型与预防】 (25)【题型9安全用电原则】 (28)【题型1家庭电路的组成与连接】1．（2023•天河区二模）两款光控开关k1和k2，当环境光线较暗时，k1闭合，k2断开；当环境光线较亮时，k1断开，k2闭合。
小明用其中一款开关控制小夜灯L；环境较暗时L亮，环境较亮时L灭，且L的亮和灭不影响开关通断。
下列连接方式符合用电安全且能实现以上功能的是（）A．B．C．D．【答案】C【分析】在家庭电路中，开关应接在用电器和火线之间；根据题意分析开关的和灯泡的连接方式，然后选出正确的电路图。
【解答】解：AB、在家庭电路中，开关应接在用电器和火线之间，B中闭合k2会短路，故AB错误；CD、根据题意可知，环境较暗时L亮，环境较亮时L灭，这说明环境较暗时，开关k1闭合，环境较亮时k2断开，所以灯泡与开关k1串联在电路中，故C正确、D错误。
故选：C。
2．（2023•南充）如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（）A．带开关的灯泡B．双孔插座C．空气开关D．三孔插座【答案】A【分析】（1）空气开关相当于保险丝，应串联在干路中，（2）火线首先进入开关，然后进入灯泡顶端的金属点；零线直接进入螺旋套。
火线接在灯泡的顶端，在更换灯泡时，断开开关，切断火线，更安全；（3）两孔插座与其他用电器并联；（4）三孔插座与其他用电器并联，“左零右火上地线”。
【解答】解：A、开关应接在火线上，当开关断开时，能切断火线；若开关接在零线上，开关断开时，灯泡连接着火线，不安全；由图可知，电路中明显的错误是开关接在零线上了、灯泡接在火线上了，即开关和灯泡的连接错误，故A错误；B、由图知，两孔插座与其他用电器并联，接线是“左零右火”，连接正确，故B正确；C、空气开关相当于保险丝，应串联在干路中，连接正确，故C正确；D、三孔插座与其他用电器并联，接线是“左零右火上地线”，连接正确，故D正确。
专题18 家庭电路和用电安全(解析版)
三年（2022-2024）中考物理真题分项汇编（全国通用）专题18 家庭电路和用电安全1．【生活实践】（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。
电能表上标有“220V10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。
空气开关跳闸的原因可能是（）A．照明灯的开关接在了零线与灯泡之间B．用电器的总功率过大C．电热水壶的内部电路短路D．接入电热水壶的插座短路【答案】C【解析】A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；B．电能表上标有“220V10（40）A”的字样，电路允许最大电功率P UI==220V40A=8800W最大最大正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。
故选C。
2．【安全教育】（2024·黑龙江牡丹江·中考真题）下列做法符合安全用电原则的是（）A．双手分别接触到火线和零线B．接触破损用电器中的火线C．小孩玩耍时将手指塞进插座D．使用试电笔时，用指尖抵住上端的金属帽【答案】D【解析】A．双手同时分别接触家庭电路中的火线和零线，火线和零线之间的电压是220V，加在人体的电压是220V，超过人体的安全电压，会对人体造成危害，不符合安全用电原则，故A不符合题意；B．接触破损用电器中的火线，会发生触电危险，对人体造成危害，不符合安全用电原则，故B不符合题意；C．小孩玩耍时将手指塞进插座容易发生触电事故，不符合安全用电原则，故C不符合题意；D．使用测电笔辨别火线与零线时，一定要用要用指尖抵住上端的金属帽，符合安全用电原则，故D符合题意。
2023年中考物理重难点专题复习-家庭电路与安全用电
2023年中考物理重难点专题复习-家庭电路与安全用电一、单选题1．关于家庭电路和安全用电，下列说法正确的是（）A．一旦发生触电事故，应先断开电源再进行抢救B．空气开关跳闸后，重新闭合开关就可以了C．使用试电笔时，手指不能接触笔尾金属体D．选用插座时，所有家用电器都使用两孔插座2．小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座3．下列说法正确的是（）A．使用测电笔时，手不能接触笔尾金属体B．验电器是利用异种电荷互相排斥的规律来工作的C．摩擦起电的实质是正电荷由一个物体转移到另一个物体D．金属导体中的电流方向与导体中自由电子定向移动的方向相反4．我校十分重视用电安全。
下列关于安全用电说法正确的是（）A．电路“跳闸”，一定是用电器总功率过大导致的B．三孔插座应该按照“左零右火上接地”接线C．可以用湿抹布擦拭教室内的开关D．使用测电笔检修电路时，手不能接触笔尾金属体5．如图是小虎家中电路的一部分，下列说法中正确的是（）A．电冰箱接入三孔插座后，其外壳与大地相连B．断开开关时，站在地上的人接触A点或B点都不会触电C．可以用漏电保护器来代替保险丝D．为了用电安全，应在乙处安装开关，甲处安装电灯6．如下图所示的家庭电路中，闭合开关S发现灯泡不发光。
此时用测电笔检测a点、b点、c点时氖管均发光，检测d点时不发光，由此可以判断（）A．a、b间导线开路B．灯泡L可能短路C．灯泡L可能开路D．c、d间导线开路7．如图所示是家庭电路中的某一部分，按下面的顺序进行检测：①闭合S1，灯L1亮；②闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。
若电路中只有一处故障（）A．灯L2与d点间断路B．c点左侧的零线开路C．灯L2的灯丝断了D．c、d两点间断路8．如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（）A．ac间断路B．bd间断路C．灯泡L2断路D．b点到零线之间断路9．小东家的灯突然不亮了，电冰箱等用电器也不能工作，经检查，保险丝没有熔断，用试电笔测插座电线及用电器时，测电笔氖灯都发光，那么出故障的可能是（）A．输电线的火线某处断了B．灯丝断了C．电冰箱的电动机坏了D．输电线的零线某处断了10．下列做法符合安全用电原则的是（）A．更换灯泡前先断开电源B．使用测电笔时，手直接接触金属体笔尖C．手机充电器长期插在插座上D．家庭电路保险丝断了，用铜丝代替保险丝二、多选题11．下列关于“仪表”和“仪器”的使用说法正确的是（）A．使用测电笔时手不能接触笔尾金属体B．验电器的工作原理是同种电荷相互排斥C．电能表是用来测量用电器电功率的专用仪表D．滑动变阻器是通过改变连入电路中的电阻丝的长度来改变电阻的12．当今社会树立安全用电意识十分重要，以下操作符合安全用电要求的是（）A．家用电器失火时，先切断电源再灭火B．保险丝熔断后可用铜丝代替C．有金属外壳的家用电器其外壳一定要接地D．一个插线板可以接多个大功率用电器13．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，空气开关跳闸，发生这种现象的原因可能是（）A．插座处原来有短路B．电炉的插头处有短路C．电炉的开关被短路D．电炉的功率太大，且开关是闭合状态14．关于家庭电路，下列说法中不正确的是（）A．空气开关在人体触电时会自动切断电路B．家庭电路中总电流过大，可能是由于电路中用电器的实际功率过大引起的C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D．只要发生漏电，漏电保护器会自动切断电源，起保护作用15．关于电现象，下列说法正确的是（）A．电流做功越快，电功率越大B．家用电器的金属外壳要接地C．同种电荷相互吸引，异种电荷相互排斥D．输电线进户后，先后接总开关、电能表、保险装置三、填空题16．在家庭电路中，各用电器之间是___________（选填“串联”或“并联”）的。
《第18章 家庭电路与安全用电》测试卷及答案
《第18章 家庭电路与安全用电》测试卷及答案姓名 得分___________一、填空（每空1分，共25分）1. 如图18-1所示，为常见住宅家庭配电线路示意图，请填写出各元件名称。
3的名称叫 电能表4的名称叫 闸刀开关5的名称叫 熔断器 6的名称叫 双孔插座2. 家庭电路的电压是 220 V ，对人安全的电压是 不高于36 V 。
3. 在照明电路中，各用电器之间应该 并联 ，开关跟所控制的用电器应该 串联 。
4. 一般家庭电路有两根进户线，跟零线之间有220V 电压的电线叫 火线 ，零线跟 地 线之间没有电压，家庭用电引起的触电事故都是由于人体直接或间接接触 火线 造成的。
5. 用久了的白炽灯通常要比相同规格的新白炽灯暗些，这主要因为灯丝发生 升华 而变细。
电阻 变大 ，当电压不变时实际功率减小。
6. 如果不小心把相线和零线碰在了一起，就会造成 短路 ，这时电路中的熔断器（或自动空气开关）自动断开，切断电路。
7. 安装家庭电路中螺口灯泡的灯头时，灯头内中间的金属片应跟电源线的 火 线相连，灯头内的螺旋套应跟 零 线相连。
8. 周末，小华在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了。
则“跳闸”的原因可能是 总功率过大 或 短路 。
根据小华家自动空气开关上的铭牌（图18－2），他家的电路允许使用的电器总功率最大为 4400 W 。
9. 目前，我国的电力工业已跨入大区联网和推进 全国联网 的新阶段。
我国长江三峡地区正大力发展 水力 发电，并实现 西电东送 。
10. 据中国电力网报告，我国仍处于电力不足的状态。
因此，在不断提高 用电效率 、改进技术和设备的同时，必须提倡 节约用电 。
二、选择题（每题3分；19、20题为多选题，共30分）11. 在家庭电路中，自动空气开关的主要作用是（ D ）A 、保证用电器的电压不变B 、保证电路中的电流不变C 、保证用电器的功率不变D 、在电路发生短路时自动切断电路12. 熔断器盒内的熔丝断了，不可能的原因是（ A ）A 、熔丝的额定电流太大B 、熔丝额定电流太小C 、用电器的功率过大D 、电路中某处发生短路13. 某同学家中的四盏灯突然全部熄灭了，检查熔丝发现并未烧断，用测电笔测试室内各处电路的火线和零线时，氖管都发光，该同学对故障做出了下列四种判断，其中正确的是（ D ）A 、灯泡全部烧坏了B 、室内线路某处短路C 、进户火线断路D 、进户零线断路14. 下列说法中，正确的是（ D ）图18-1 L N 图18-2DZ47－70A最大工作电流 20A 漏电电流 ≤30A额定电压 220V动作时间 ≤0.1sA 、为了安全，家庭电路中的熔丝越细越好B 、用户增加了大功率用电器后，一定要换用较粗的熔丝C 、电路上的电压越高，使用的熔丝要越粗D 、绝不允许用铜丝来代替家庭电路中的熔丝15. 停在一根高压电线上的小鸟不会触电，这是因为（ D ）A 、小鸟是绝缘体，所以不会触电B 、小鸟能耐高压C 、高压线外面包有一层绝缘层D 、小鸟两爪间的电压很小16. 家庭电路电压在用电高峰时段有时会降低到198V ，一盏“220V 100W ”的灯泡在此电压下工作的实际功率是（ A ）A 、81WB 、100WC 、119WD 、138W17. 当发现有人触电时，下列措施中绝不可以首先施行的是（ C ）A 、立即切断电源开关B 、用干燥的木棒将电线挑开C 、迅速用手将人拉离电线或者用剪刀将电线剪断D 、紧急呼叫，求援18. 寒暑期间，我市电力供应紧张，市政府鼓励市民节约用电。
家庭电路与安全用电测试题有答案
绝密★启用前家庭电路与安全用电测试题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、选择题1．家庭电路的室内电路组成顺序是（）A. 电能表、总开关、用电器、保险盒B. 总开关、电能表、保险盒、用电器C. 电能表、保险盒、总开关、用电器D. 电能表、总开关、保险盒、用电器【答案】D【解析】家庭电路的室内电路组成顺序是电能表、总开关、保险盒、用电器，故应选D。
2．关于安全用电，下列说法正确的是 ( )A. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B. 用测电笔检查电路时，手不能接触笔尾金属体C. 控制家用电器的开关应与该用电器并联D. 家庭电路中的空气开关跳闸了，一定是发生了短路【答案】A【解析】有金属外壳的用电器要使用三脚插头，其中较长的脚将用电器的金属外壳通过三孔插座与大地相连，以防止用电器漏电时触电事故的发生；用测电笔检查电路时，手不能接触笔尖金属部位，但一定要碰触笔尾金属体；开关要与用电器串联，并且接在用电器和火线之间；空气开关跳闸了的原因主要有两种：短路和总电流过大3．关于安全用电，下列说法正确的是（）A. 在高压线附近放风筝B. 发现有人触电时应立即切断电源C. 将手机充电器长期插在电源插座上D. 用湿布擦洗正在工作的用电器【答案】B【解析】解答：安全用电的基本原则是不接触低压带电体，不靠近高压带电体；故A错误； B. 发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故B正确；C. 将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故C错误；D. 湿布是容易导电的物体，用湿布擦拭正在发光的电灯或其它用电器时，容易引起人体触电，故D错误。
4．发现有人触电后，应立即采取的正确措施是（）A. 赶快把触电人拉离电源或用剪刀剪断电线B. 赶紧去叫医护人员来处理C. 赶快切断电源或用干燥的木棍将电线挑开D. 同时发生火灾先泼水灭火【答案】C【解析】当有人触电时，应先切断电源，不能直接用手拉或用剪刀剪断电线，故A错；如果不先断电，而先去找医生，则可能会延误时间导致人的死亡，故B错；赶快切断电源或用干燥的木棍将电线挑开，故C正确；电发生的火灾一定不能用水直接去灭，因为水是导体，会发生更大的事故，故D错；应选C。
(完整版)家庭电路与用电安全试题(附答案)
家庭电路与用电安全试题 (附答案) （09烟台）3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是答案：D（09杭州）17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路答案：D（09泰安）12．家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。
答案：并甲（09宁波）22．如图所示是小科家部分线路连接图。
当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路(填“开路”或“短路”)。
答案：火开路（09江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．（09成都）图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。
(09南昌).如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.答案：(09河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。
小刚很快知道了它的工作原理。
试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。
.答案：火线零线火线零线（09福州市）5．下列做法不符合．．．安全用电的是A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地C．及时更换破损的导线 D．用湿手插拔用电器插头答案：D（09义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。
细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。
这样的设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地答案：D（09四川绵阳）9．灾后重建，小宇同学家的永久性住房已经建好。
中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)
中考物理总复习《家庭电路和安全用电》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________知识点一家庭电路1.家庭电路的组成：进户线（低压供电线）、电能表、总开关、保护设备、用电器、导线等。
2.家庭电路的各部分的作用：（1）火线和零线（进户线）：火线和零线间有220V 的电压，零线和地线间电压为0V，用试电笔来判别。
（2）电能表：串联在家庭电路的干路上，测量用户消耗的电能（电功）的仪表。
“220V 10 （20）A 50Hz ”“3000r/Kwh”额定电压220v；允许通过的最大电流20A；每消耗1Kwh的电能其转盘转3000r。
（3）空气开关（漏电保护器）：能自动切断电源。
（4）插座：三孔插座，左零、右火、上接地。
（5）用电器（电灯）、开关：开关和用电器串联.经验交流：1.家庭电路的连接是作图题的来源，应强调对三孔插座“左零右火上接地”对螺丝口灯泡“火线—开关—用电器—零线”，节点点显。
2.三脚插头的使用：长脚与用电器的外壳相连，插入时用电器的外壳先接地，拔出时用电器的外壳后离地。
3.空气开关跳闸的原因是电流过大，电流过大的原因是短路或用电器总功率过大。
例1.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件厂图乙方框内是其内部示意图，“。
”代表接线柱，请将图乙电路连接完整。
要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。
知识点二安全用电1.触电原因：人体直接或间接跟火线连通如图示数的两类四种触电情况。
2.安全用电的原则：不接触低压带电体，不靠近高压带电体。
3.对人体的安全电压:不高于36V经验交流：1.发现有人触电应先切断电源再救治。
2.有金属外壳的用电器，外壳一定要接地。
3.不弄湿用电器，不损坏绝缘层。
例2.关于安全用电，下列说法正确的是（）A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连B．用测电笔检查电路时，手不能接触笔尾金属体C．控制家用电器的开关应与该用电器并联D．家庭电路中的空气开关跳闸了，一定是发生了短路高频考点考点1 家庭电路1.家中同时使用多个大功率用电器，很容易造成导线中过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触（选填“火线”或“零线”）造成触电。
安全用电常识 试题与答案
安全用电常识试题与答案一、选择题1. 家庭用电的安全是：A. 只需要保证电线不损坏即可B. 需要保证电线不损坏并定期检查用电设备C. 需要保证插座不过载D. 需要保证用电设备工作平稳答案：B2. 下列哪种情况可能导致电器发生火灾？A. 插座没有接地B. 电线损坏C. 电器长时间工作过热D. 以上答案都正确答案：D3. 安全使用电器时，以下哪项是正确的？A. 用湿手触摸电器开关B. 将电器插头插入插座前不需要关掉电器电源开关C. 离开家时，将电器的插头插在插座上D. 发现电器出现故障时，应立即继续使用答案：C4. 家庭插座最多可以同时接入几台电器？A. 1B. 2C. 3D. 取决于电源开关答案：C5. 在爆炸性材料附近，以下哪项做法是正确的？A. 使用易燃气体打扫清洁B. 使用自来水清洗C. 停止使用电器D. 将电器关闭后继续使用答案：C二、填空题1. 安全用电中，用符合标准的________和________是非常重要的。
答案：电线，插座2. 安全用电要避免使用________电线，以防止发生火灾。
答案：老化/损坏3. 长时间使用电器会导致电器________，从而引发安全事故。
答案：过热4. 家庭中应定期检查________的使用情况，确保安全用电。
答案：插座5. 发现家中电器出现故障时，应立即________并拔掉电源插头。
答案：停止使用三、简答题1. 请列举三种常见的安全用电隐患，并说明如何预防。
答案：a. 插座过载：使用过多电器插入同一个插座，导致插座过载。
预防方法是合理安排用电负荷，避免一次性使用过多电器或使用功率过大的电器。
b. 电线老化：长期使用的电线容易出现老化、损坏，增加火灾发生的风险。
预防方法是定期检查电线的状态，发现老化或损坏应及时更换。
c. 不规范的用电行为：如湿手触摸电器开关、将电器插头插在插座前不切断电源等不规范的用电行为会增加触电等安全事故的发生概率。
预防方法是加强安全用电知识的宣传和教育，提高用电安全意识。
2022年中考物理 专题16 家庭电路与安全用电(解析版)(第2期)
B. 若空气开关自动跳闸，一定是发生了短路；
C. 发现有人触电，应立即用手拉开；
D. 控制电灯的开关连接错误
【答案】D。
【解析】A．家庭电路中，进户线进入家庭后首先要安装电能表，然后再安装空气开关，故A错误；
B．空气开关自动跳闸的原因是电流过大，引起家庭电路电流过大的原因有两个：一是短路；二是总功率过大，故B错误；
2.（2022·江苏苏州）现代生活离不开电，下列符合安全用电规范的是（ ）。
A. 用正在充电的手机接听电话；
B. 家庭电路中装有空气开关和漏电保护器；
C. 发现有人触电立即用手将其拉开；
D. 用湿布擦拭正在工作的用电器
【答案】B。
【解析】A．手机充电时接听电话，容易造成电池急剧发热而引起火灾或发生爆炸，所以充电时不要接打电话，故A不符合题意；
C．不能用湿布擦拭正发光的灯管，湿布时容易导电，防止湿布接触到火线链接的部位，发生触电事故，故C不符合题意；
D．只有不高于36V的电压对人体才是安全的，故D不符合题意。故选B。
10.（2022·湖南长沙）下列行为符合安全用电原则的是（ ）。
A. 用湿手按开关B. 检修电路前断开总开关
C. 雷雨天在大树下躲雨D. 同一插线板上同时插多个大功率用电器
B. 一个鸡蛋的重力约为5N；
C. 水的密度为4.2×103kg/m3；
D. 电磁波在真空中 传播速度是340m/s
【答案】A。
【解析】A．我们日常生活中，人体安全电压是不高于36V的，故A符合题意；
B．一个鸡蛋 质量约为50g，它的重力约为0.5N，故B不符合题意；
C．一般情况下，水的密度为1.0×103kg/m3，故C不符合题意；
家庭电路及安全用电答案
家庭电路、安全用电参考答案与试题解析一、选择题（共35小题，每小题4分，满分140分）1．（4分）（2010•毕节地区）小明的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A．220V 5A B．220V 15A C．220V 20A D．220V 10A考点：电能表参数的理解与电能的求法．分析：本题首先要清楚电能表参数的意义，电功率的计算公式P=UI的应用．解答：解：最大功率P=UI=220V×20A=4400W已装功率P=150W+300W+100W+2200W+250W+800W+40W×8=4120W．4400W＞4120W．故选C．点评：本题考查了电能表的参数的理解与电能的求法以及电功率的计算．2．（4分）（2010•哈尔滨）在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A．雷雨天，应避免在高大建筑物和大树下避雨B．发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C．电器设备失火，应迅速用水灭火D．有金属外壳的电器用三孔插座考点：安全用电原则；插座的构造与工作方式；触电危害及常见的触电类型与预防．专题：应用题．分析：（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．解答：解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．点评：安全用电原则是不接触低压带电体，不靠近高压带电体；注意电引起的火灾千万不要用水泼．3．（4分）下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验）（）A．A B．B C．C D．D考点：安全用电原则；触电危害及常见的触电类型与预防．分析：火线和大地之间有220V的电压，火线和零线之间有220V的电压，零线和大地之间电压为0，人接触在电压为220V的两点之间会触电，人接触在电压为0两点之间是不会触电的．解答：解：A、人站在火线和大地之间，电压为220V，触电；B、人站在零线和大地之间，电压为0，不触电；C、人站在绝缘凳上，两只手同时分别触摸火线和零线，两手间电压为220V，触电；D、人站在地上，两只手同时分别触摸火线和零线，两手间电压为220V，一只手和脚的电压也为220V，触电．故相对安全的是B．点评：人两只手同时分别触摸火线和零线，叫双线触电，人站在地上摸火线叫单线触电，人站在地上摸零线是安全的，人站在绝缘凳上只摸火线也是安全的，是否安全关键是看加在人体是的电压是多大．4．（4分）（2010•兰州）某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（）A．插座处短路B．台灯插头处短路C．台灯开关处短路D．台灯灯头处短路考点：家庭电路的故障分析．专题：推理法．分析：室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯灯座的两个接头短路了．解答：解：A、若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故A错；B、若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故B错；C、若是开关中的两个接头短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故C错；D、若是台灯灯座的两个接头短路，则在台灯插头插入插座，并且闭合台灯开关时，电路出现短路，故D正确．故选D．点评：本题考查对家庭电路故障（短路）的分析判断能力，保险丝烧坏的原因有两个：总功率过大和发生短路．5．（4分）（2010•兰州）某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（）A．电视机B．白炽灯C．洗衣机D．空调考点：电流的大小；电功率的计算；额定功率．专题：应用题；估算法．分析：解答本题可根据电功率公式将电流转变为电功率，以便分析．解答：解：家用电器的额定电压都是220V，根据P=UI得，工作电流为5A的用电器的电功率是1100W．A、电视机的电功率约为100W；B、白炽灯的电功率约为60W；C、洗衣机的电功率约为200W；D、空调的电功率约为1000W；所以空调正常工作时，通过的电流大约为5A．故选D．点评：对于每个用电器的电流大小是多少，我们是比较陌生的，不过我们可以借助我们比较熟悉的电功率来进行分析．6．（4分）（2010•宿迁）关于家庭电路和安全用电，下列说法正确的是（）A．保险丝烧断一定是发生了短路B．只有220V电压才能引起人触电C．开关一定要接在零线上D．家用电器的金属外壳一定要接地考点：安全用电原则．分析：根据保险丝烧断的原因、安全电压的数值、开关的正确连接、及家用电器的金属外壳一定要接地的知识分析．解答：解：A、说法错误，保险丝烧断的原因有两个：发生短路；家用电器的总功率过大；B、说法错误，安全电压为不高于36V；C、说法错误，开关要接在电灯和火线之间；D、说法正确．故选D．点评：本题考查了安全用电的原则：不接触低压带电体，不靠近高压带体．注意开关要接在电灯和火线之间是为了在换电灯时防止触电．7．（4分）下列几种情况，符合安全用电原则的是（）A．使用试电笔B．电视天线与电线接触C．接线盒中开关和三孔插座的接线图D．在高压输电线下放风筝考点：安全用电原则．专题：应用题．分析：使用测电笔时，手必须接触笔尾金属体；安全用电的基本原则是不接触低压带电体，不靠近高压带电体；灯泡接入电路时，开关应接在火线和灯泡之间，三孔插座的中间孔要接地．解答：解：A、如图所示使用测电笔不正确，手必须接触笔尾金属体，绝对不能接触笔尖金属体，否则容易造成触电事故．不合题意．B、电线和电视天线不能相连，容易发生触电电，不符合安全用电原则．不合题意．C、开关与灯泡串联，开关另一端与火线连接，灯泡的螺口处接零线；插座的左孔与零线相连，右孔与火线相连，三孔插座的中间孔接地线．符合题意．D、在高压线下放风筝，容易发生高压触电事故，不符合安全用电原则．不合题意．故选C．点评：此题主要考查安全用电常识，不能违反．8．（4分）（2011•枣庄）小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光．如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）A．B．C．D．考点：串、并联电路的设计；家庭电路的连接．分析：为保证安全电路设计时要求开关应接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光．解答：解：分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上．符合条件的为B；故选B．点评：通过本题可掌握：两开关并联时，只要一个开关闭合电路即能接通；两开关串联，必须两个开关均闭合，电路才能接通．9．（4分）（2010•孝感）如图是某家庭电路的一部分，其中甲、乙两处分别装有电灯或开关．对此电路，下列说法不正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装开关，乙处应装电灯C．电路中使用的用电器增多时，通过保险丝的电流就增大D．电路中使用的用电器增多时，保险丝熔断的可能性就变大考点：家庭电路的连接；熔断器的作用及保险丝的选择方法；电功率的计算．专题：应用题；作图题．分析：（1）家庭电路中，为了安全，保险丝要接在火线上，开关也应接在火线上；（2）家庭电路中，各用电器之间是并联的，同时使用的用电器越多，干路中的电流越大，保险丝就越容易熔断．解答：解：A、为了安全，保险丝应接在火线上，而不是零线上，故该选项说法不正确；B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故该选项说法正确；C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故该选项说法正确；D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，故该选项说法正确．故选A．点评：家庭电路与中学生日常生活联系最密切，在学习时注意理论联系实际，学以致用．10．（4分）（2010•湘潭）许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示．这样设计是为了（）A．插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线B．方便识别火线和零线插脚C．延长插头使用寿命D．使插头的造型更美观考点：插座的构造与工作方式．专题：应用题；比较思想．分析：接地线的插头制作的长一些，三脚插头与三孔插座相接时，把有金属外壳的用电器的外壳首先（或最后）与地线相接（或脱离），可以防止触电．解答：解：稍长些的脚是把用电器的外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全．原因是：地线插人插座时外壳先接地线，拔出插座时外壳后脱离地线．故选A．点评：本题考查了三脚插头的构造及其作用，会根据家庭电路的正确连接方法将插座接入电路．11．（4分）（2010•柳州）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示．下列说法正确的是（）A．灯和插座是串联的B．灯和插座是并联的C．开关只控制插座D．开关同时控制灯和插座考点：家庭电路的连接．专题：应用题．分析：（1）家庭电路中，开关控制用电器时，开关接在用电器和火线之间，这样既能开关控制用电器，又能保证使用的安全性．（2）三孔插座的接法：上孔接地线，左孔接零线，右孔接火线．解答：解：（1）如图，开关控制灯泡，火线首先进入开关，然后进入灯泡，零线直接进入灯泡．灯泡和火线、零线直接构成了回路．（2）如图，三孔插座的上孔直接接入地线，左孔和零线直接相连，火线直接和右孔相连，三孔插座时上插上用电器时，也能单独和火线、零线构成回路．（3）由上面的分析知，开关只控制灯泡，开关虽然离三孔插座近，但是不控制三孔插座．三孔插座和灯泡互不影响，是并联的．故选B．点评：（1）掌握家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡，零线直接进入灯泡．（2）掌握两孔插座和三孔插座的接法．（3）能对实物连接进行分析是串联还是并联．12．（5分）（2010•广安）家庭电路的进户线是由火线和零线组成的，它们之间的电压是220V，各种家用电器都是并联的．考点：家庭电路的组成；家庭电路的连接．专题：简答题．分析：（1）家庭电路的进户线由火线和零线组成．火线和零线之间的电压是220V，零线和大地之间的电压是0V，火线和大地之间的电压是220V．（2）家庭电路中，家用电器都是并联的．解答：解：家庭电路的进户线由火线和零线组成．它们之间的电压是220V，各种家用电器都是并联的，因为家用电器之间不能相互影响工作，它们的额定电压都是220V，只有并联才能使家用电器正常工作．故答案为：火；220；并．点评：（1）掌握家庭电路的组成和元件的作用．（2）火线、零线、地线之间的电压是多少．（3）家用电器是并联的．13．（5分）如图所示，在三孔插座的A、B、C三孔中，连接火线的是B孔，通过三孔插头和家用电器的金属外壳相连的是C孔．考点：插座的构造与工作方式；测电笔的使用．分析：（1）如图用手指接触测电笔笔尾的金属体，笔尖接触火线，氖管会发光，则笔尖接触的是火线；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座的C孔与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．解答：解：测电笔笔尖接触B孔的电线时，氖管发光，说明测电笔的笔尖接触的是火线，可见，连接火线的是B孔；三孔插座比两孔插座多的C孔是跟大地连接的，通过三孔插头和家用电器的金属外壳相连．故答案为：火，大地．点评：此题主要考查测电笔的使用方法和使用三孔插座的接法，要求明白其中的道理，注意用电安全．14．（5分）（2010•菏泽）如图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C点，则不能使验电笔氖灯发亮的点是C．考点：家庭电路的故障分析．专题：推理法．分析：能否使验电笔氖灯发亮，就要看验电笔的笔尖能否通过导线或开关接到火线上，接到火线上氖灯发亮，接不到或接到零线上不发光．解答：解：（1）将验电笔的笔尖接触A处，通过灯丝、闭合的开关和导线接在火线上，氖灯发亮；（2）将验电笔的笔尖接触B处，通过导线接在火线上，氖灯发亮；（3）将验电笔的笔尖接触C处，左边是插座，向右接在零线上，氖灯不发亮．故答案为：C．点评：本题考查用验电笔的使用方法，属于基本物理仪器的使用，是基础题．15．（5分）（2010•镇江）我国家庭电路的火线和零线之间的电压为220V，用测电笔辨别火线和零线时，能使氖管发光的是火线．考点：家庭电路工作电压、零线火线的辨别方法；测电笔的使用．专题：应用题．分析：（1）家庭电路中有三条导线：火线、零线和地线．火线和零线之间的电压是220V，火线和地线之间电压是220V，零线和地线之间的电压是0V．（2）测电笔接触火线时氖管发光，接触零线时氖管不发光．解答：解：（1）我国家庭电路中火线和零线之间的电压是220V．（2）人站在地上，用测电笔接触火线，人和测电笔串联在220V电压下，微弱的电流能使氖管发光；人站在地上，用测电笔接触零线，人和测电笔串联在0V电压下，氖管不会发光．故答案为：220；火线．点评：（1）记住火线、零线、地线之间的电压．（2）掌握测电笔的正确使用．16．（2010•毕节地区）结合下列图片，说说安全用电和触电争救的常识（1）安全用电常识（说出两点即可）不准在电线上晾衣服，不能用手直接接触火线；（2）触电急救措施（说出两条即可）发现有人触电时应立即切断电源，用绝缘物体使人体摆脱电线．考点：安全用电原则．专题：简答题．分析：生活中要注意安全用电，防止出现触电事故．比如不准在电线上晾衣服、不能用手直接接触火线等．根据各个图片所给信息，进行具体判断．解答：解：生活中有很多安全用电的常识，例如电线上不能晾晒衣服，不能用手直接接触火线等等．答：（1）不准在电线上晾衣服，不能用手直接接触火线．（2）发现有人触电时应立即切断电源，用绝缘物体使人体摆脱电线．点评：本题考查学生对安全用电常识的掌握情况．17．（2010•肇庆）请将下列三幅图中的电路连接完整，连接时要求符合安全用电的规定．考点：家庭电路的连接．专题：作图题．分析：（1）电灯的接法：开关控制电灯时和电灯是串联的．火线首先进入开关，再进入电灯顶端的金属块；零线直接接入电灯的螺旋套．火线接在火线上，更换灯泡时更安全．（2）两孔插座的接法，左孔接零线，右孔接火线．开关控制插座时，开关接在火线和插座之间，用电时更安全．（3）三孔插座的接法：上孔接入地线，左孔接零线，右孔接火线．解答：解：（1）电灯的接法：火线首先进入开关，再进入电灯顶端的金属块；零线直接接入电灯的螺旋套．（2）两孔插座的接法：本题是电灯插在两孔插座上，火线首先进入开关，再进入两孔插座的左孔，零线直接进入两孔插座的右孔．（3）三孔插座的接法：上孔接入地线，左孔接零线，右孔接火线．故答案为：点评：掌握家庭电路中电灯、开关、两孔插座、三孔插座、保险丝的接法．18．（2010•德州）请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．考点：家庭电路的连接．专题：作图题．分析：（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．解答：解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．故答案为：点评：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．19．在如图中，用笔画线代替导线，将电灯与控制电灯的开关接入家庭电路．考点：家庭电路的连接．专题：作图题．分析：先判断开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中．解答：解：开关和灯泡应该串联连接，开关接灯泡顶部的接线柱，接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线．实物图如下：点评：知道开关与控制的用电器串联连接，知道开关与电源的火线连接，知道家庭电路的正确连接方法．20．（2010•毕节地区）为了缓解用电高峰电力紧张的矛盾，降低居民的用电费用，我市部分地区使用了分时电（能）表，电费价目表如下：原电表计费方法分时电表计费方法时间范围全天高峰期低谷期8：00～21：00 21：00～次日8：00单价（元/度）小明家每天要用电水壶将质量为4kg、初温为20℃的水烧开，已知气压为1标准大气压，水的比热容为4.2×103J/（kg•℃）．求：（1）烧开的这些水吸收了多少热量？（2）使用分时电表后，小明把烧水时间安排在低谷期，若不计热量损失，仅此一项，一个月（以30天计）比原来节省多少元电费？考点：热量的计算；电功的计算．专题：应用题．分析：利用热量的计算公式直接计算水吸收的热量即可，然后求出消耗的电能，再求电费．解答：解：（1）烧开的这些水吸收的热量：Q=Cm（t﹣t0）=4.2×103J/（kg．℃）×4kg×（100℃﹣20℃）吸=1.344×106J；（2）消耗的电能：Q放=Q吸=1.344×106J；所以，节约的电费：答：（1）烧开的这些水吸收的热量是1.344×106J．（2）消耗的电能2.464元．点评：通过本题的解题过程，是学生体会到节约电能是一件利国利民的事情．21. 解法1：通过电灯的电流。
家庭电路及安全用电--精练题(含答案与解析)
家庭电路及安全用电家庭电路的组成及连接1．家庭电路的组成及连接顺序：进户线→电能表→总开关→保险装置→用电器及插座。
2．家庭电路的安装：（1）两孔插座：左零右火；（2）三孔插座：左零右火上接地；（3）开关：电灯与控制该电灯的开关串联，开关接在火线和电灯之间；（4）灯泡：螺旋套接零线，尾部的中心金属块通过开关接到火线上。
试电笔的使用1．火线和零线：火线和零线之间有220V 的电压，在正常情况下，零线在入户前已经和大地相连，故零线与大地之间无电压，火线和大地之间有220V的电压。
2．试电笔（1）用途：用来辨别火线和零线，检查金属外壳是否带电；（2）使用方法：手指按住笔卡或笔尾金属体，笔尖接触被测导线，若氖管发光，表示接触的是火线，反之为零线。
家庭电路中电流过大的原因1．家庭电路中电流过大的原因（1）短路；（2）电路的总功率过大。
2．家庭电路中保险丝烧断的原因（1）短路；（2）电路的总功率过大；（3）选择了额定电流过小的保险丝。
3．制作保险丝的材料必须具备的两个条件（1）电阻大。
（2）熔点低。
安全用电原则1．触电类型（1）低压触电；①单线触电：火线、人体和大地构成回路；②双线触电：火线、人体和零线构成回路。
（2）高压触电。
2．安全用电原则（1）不接触低压带电体，不靠近高压带电体（高压线、变压器等)；（2）更换灯泡、搬动电器前应断开电源开关；（3）不弄湿用电器，不损坏绝缘层；（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
1．家庭电路中各元件按进户的连接顺序是()A．电能表，总开关，用电器，保险盒B．总开关，电能表，保险盒，用电器C．电能表，总开关，保险盒，用电器D．电能表，保险盒，总开关，用电器2．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，不符合要求的是()A．发现有人触电时，应该先立即切断电源，再去救人B．更换灯泡、搬动电器时，不需要先断开电源开关C．安全用电原则：不接触低压带电体，不靠近高压带电体D．电冰箱、洗衣机等有金属外壳的电器，金属外壳应该接地线3．下列说法正确的是()A．电能表是测量电功率的仪表B．保险丝容易熔断，最好用铜线替代C．家庭电路中空气开关跳闸，不一定是发生了短路D．在使用试电笔时，手指一定不能接触试电笔尾部的金属体4．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是()①电路中增加大功率的用电器②开关中的两个线头相碰③灯座中的两个线头相碰④有人触电A．①和②B．③和④C．①和③D．②和④5．图中，各元件在家庭电路中的连接符合安全用电原则的是()A．甲、乙B．甲、丁C．乙、丙D．丙、丁6．如图是小亮设计的家庭电路图，下列选项中正确的是()A．丙灯和丁灯是串联的B．试电笔接触M和N点时，氖管均不发光C．两孔插座和三孔插座的连接都正确D．丁灯的安装及开关的连接是正确的7．如图所示的四种情境中，下列说法错误的是()A．甲、丙都会触电B．乙不会触电C．丁中站在干燥木凳上的人会触电，站在地面上的人不会触电D．丁中两人都会触电8．如图是冰箱的三脚插头与三孔插座，三脚插头中较长的脚E与冰箱的相连，是为了防止时发生触电事故。
初三物理生活用电常识试题
初三物理生活用电常识试题1.关于家庭电路与安全用电，下列说法正确的是 ( )A．家庭电路短路时会烧坏用电器B．当两孔插座的两个线头相碰时，会造成短路C．家庭电路中空气开关跳闸，一定是接入了大功率用电器D．使用试电笔时，手若接触笔尾金属体就会发生触电事故【答案】B【解析】家庭电路短路时，通过电路中的电流很大，会引起火灾，选项A是错误的；两孔插座的两个线头分别接在火线和零线上，当两孔插座的两个线头相碰时，会造成短路，选项B是正确的；家庭电路中空气开关跳闸，是接入了大功率用电器或电路发生短路，选项C是错误的；使用试电笔时，手必须接触笔尾金属体，手若接触笔尾尖属体就会发生触电事故，选项D是错误的。
故本题正确选项是B。
【考点】安全用电常识2.（2分）（2014•湖北）如图所示，在三孔插座的A、B、C三孔中，连接火线的是孔，通过三孔插头和家用电器的金属外壳相连的是孔．【答案】B C【解析】为了安全用电，三孔插座通常是左（A）孔接零线，右（B）孔接火线，中上（C）孔接地线，地线通常与家用电器的金属外壳相连，目的是为了避免火线绝缘层破损与金属外壳接触而造成触电事故。
【考点】三孔插座的连接3.如图所示，用笔画线代替导线将部分家庭电路连接完整．【答案】如图所示：【解析】在家庭电路中，为了达到安全用电，通常灯泡的接法是火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；三孔插座的通常接法是上孔接地线，左孔接零线，右孔接火线。
电路连接如图所示。
【考点】家庭电路的连接4.如图所示的实例中，符合安全用电要求的是【解析】Ａ通常情况下水是导体，用湿布擦发光的灯容易触电，不符合安全用电要求；Ｂ有人触电时应立即切断电源，再进行抢救；是符合安全用电要求的；Ｃ在高压线附近玩耍，会产生跨步电压，导致触电，不符合安全用电要求；Ｄ电线靠近高温物体易引起火灾，不符合安全用电要求。
故选Ｂ【考点】安全用电5.如下图所示，符合完全用电原则的是（）A．同时使用大功率用电器B．用电器金属外壳接地C．使用绝缘皮破损的导线D．用湿手触摸开关【答案】B【解析】A、同时使用大功率用电器，会造成电线中的电流过大，造成起火事故，故A错误；B、金属外壳的用电器要接地，防止金属外壳漏电时发生触电事故，符合安全用电原则，故B正确；C、使用绝缘皮破损的导线，会发生触电；故C错误；D、用湿手触摸开关，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故D错误；故选B。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭电路与安全用电（习题）
1.某家庭电路的组成如图所示，下列说法正确的是（）
A．图中的插座可以是并联的，也可以是串联的
B．控制灯泡的开关可以接在零线上 C．彩灯接入
电路后都不亮，是由于其中的一个小彩灯短路D．有金属外
壳的家用电器必须用三孔插座，以确保安全
2.有关测电笔的使用，下列说法正确的是（）
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极D
．测电笔与手接触的部分都是绝缘体
3.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错
误的是（）
A．发生如图甲触电时，漏电保护器起作用 B．发生如
图乙触电时，漏电保护器起作用 C．发生如图所示的
两种触电时，空气开关都不会断开电路D．当电路发生短路
时，空气开关会自动切断电路
4. 下列符合安全用电原则的是（ ）
A ．用铜丝做保险丝
B ．远离高
压装置 C ．雷雨天用手机通话
D ．用湿布擦拭开关
5. 关于家庭电路和安全用电，下列说法正确的是（ ）
A ．家庭电路中的熔丝熔断，一定是发生了短路
B ．家用电能表的示数显示了家庭用电的总功率
C ．家庭电路中的熔丝可以用铁丝代替
D ．家
用电器的金属外壳该用导线接地
6. 如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家
庭电路中。
7. 如图，两只小鸟落在裸露的电线上，闭合开关后，你认为甲、乙两只小鸟会触电的是
；原因是 。
【参考答案】
1.D
2. C
3.A
4. B
5.D
6.
7. 乙；乙与灯泡并联，有电流通过，故会触电；而甲与一段导线
并联，被短接，没有电流通过。
