§6-5看组合体视图的基本方法.

§6-5看组合体视图的基本方法.

§6-5 看组合体视图的基本方法一、看组合体视图的基本知识(一)图线、图框的投影含义组合体三视图中的图线主要有粗实线、虚线和细点画线。

看图时应根据投影原理和三视图投影关系,正确分析视图中的每条图线、每个线框所表示的投影含义。

(1)视图中的粗实线(或虚线),包括直线或曲线可以表示(图6-31):①表面与表面(两平面、或两曲面、或一平面和一曲面)的交线的投影。

②曲面转向轮廓线在某方向上的投影。

③具有积聚性的面(平面或柱面)的投影。

(2)视图中的细点画线可以表示(图6-31):①对称平面积聚的投影。

②回转体轴线的投影。

③圆的对称中心线(确定圆心的位置)。

(3)视图中的封闭线框可以表示(图6-32):①一个面(平面或曲面)的投影。

②曲面及其相切面(平面或曲面)的投影。

③凹坑、或圆柱通孔积聚的投影。

(二)看图注意要点1.三个视图联系在一般情况下,一个视图是不能完全确定物体的形状的,如图6-33所示的四组视图,其形状各异,但它们的主观图完全不同。

有时,两个视图也不能完全确定物体的形状的,图6-33中a和b及c和d的左视图完全相同,但由于俯视图不同,所以,这四组三视图表达了四个不同的形体。

由此可见,看图时必须把所给出的几个视图联系起来看,才能准确地想象出物体的形状。

2.形体特征要先从反映形体特征明显的视图(通常为主视图)看起,再与其他视图联系起来,形体的形状才能识别出来。

所谓反映形体特征是指反映形体的形状特征和位置特征较明显,但只看图6-34a的主视图,物体上的I 和II两部分哪个凸出,哪能个凹进,无法确定,从俯视图上也法确定,可能是图6-34b或6-34c所示的形状,而左视图就明显反映了位置特征,将主、左两个视图联系起来看,就可惟一判定是图6-34c所示的形状。

3、要分析、认清表面间的相对位置(1)当相连两线框表示不共面、不相切的两不同位置表面时,其两线框的分界线可以表示具有积聚性的第三表面积聚成的线(直、曲)、或两表面(平平、曲曲、平曲)的交线,如图6-35所示。

组合体视图的读图方法

组合体视图的读图方法

03
形体分析法在读图中的应用
形体分析法原理及步骤
分离出基本形体
从组合体中分离出基本形体,并 分析其形状特征。
分析组合方式
分析各基本形体之间的组合方式 ,如叠加、挖切等。
01
原理
形体分析法是将组合体分解为若 干个基本形体,分析各基本形体 的形状、相对位置及组合方式, 从而读懂组合体视图的方法。
02
03
04
确定相对位置
确定各基本形体之间的相对位置 关系。
典型形体结构特征识别
长方体
六个矩形面,三组平行 且相等的棱。
圆柱体
一个圆形底面和一个侧 面,侧面为矩形或平行
四边形。
圆锥体
一个圆形底面和一个侧 面,侧面为三角形或扇
形。
球体
一个连续曲面的立体图 形,任意截面均为圆。
复杂结构形体简化处理
忽略细节特征
关键线条
关键线条是指能够反映组合体形状和结构特征的主要线条,如轮廓线、轴线、对 称线等。识别关键线条有助于快速准确地理解视图所表达的信息。
轮廓线识别
轮廓线是组合体在投影面上的外缘轮廓,它反映了组合体的整体形状和大小。在 读图时,应注意识别轮廓线的形状、走向和转折点,以便正确想象出组合体的外 形。
辅助线在解题过程中作用
虚实线是表达组合体各部分相互位置关系的 重要手段,应注意区分。
注意视图中的对应关系
在分析视图时,应遵循投影规律,避免出现 形状和结构上的误解。
注意视图中的投影规律
在分析视图时,应注意各部分之间的对应关 系,避免出现错误判断。
避免忽略细节信息
在读图过程中,应注意观察和分析视图中的 细节信息,避免忽略重要信息导致判断错误 。
利用已知条件进行推理判断

机械制图 项目5 识读和绘制组合体的三视图

机械制图 项目5 识读和绘制组合体的三视图
《机械制图》
项目五 识读和绘制组合体的三视图
Байду номын сангаас 项目五 识读和绘制组合体的三视图
项目概述
组合体是由两个或两个以上的基本体按一定的方式 所组成类似机件的形体,它的结构复杂程度接近零件。
因此,组合体是前面所学内容的综合应用,又是从 投影理论过渡到识读机械图样的桥梁。掌握组合体的绘 制和识读,能够为识读零件图样打好基础。
一、画组合体视图的方法和步骤
5.检查、描深,完成全图
注意:确认正确无误后,按照标准线型描深图线。描深时应注意全图线型 保持一致,切忌选用过粗的实线而影响图形的美观。
二、组合体的尺寸标注
组合体尺寸标注时应做到以下几点:
(1)正确性 标注尺寸数值应正确无误,要符合国家标准的有关规定。 (2)完整性 尺寸必须注写齐全,不遗漏,不重复。 (3)清晰性 尺寸的布置要整齐、清晰、美观,便于看图。
形体分析:相邻表面A、B两处相交 视图分析:相交处画交线投影
任务一 绘制支座的三视图并标注尺寸
任务一 绘制支座的三视图并标注尺寸
任务描述
按图示位置绘制支座的 三视图并标注尺寸。
任务一 绘制支座的三视图并标注尺寸
知识链接
按图示位置绘制支座的 三视图并标注尺寸。
一、画组合体视图的方法和步骤
1.形体分析
项目五 识读和绘制组合体的三视图
知识链接
一、组合体的形体分析法
由两个或两个以上的基本几何体构成的 物体称为组合体。
形体分析法是假想将组合体分解为若干 基本形体,分析它们的结构形状、组合方式 和相对位置,分析形体间相邻表面的连接关 系,从而清楚了组合体的结构形状。这种将 复杂的组合体分解成简单的几何体进行分析 的方法,称为形体分析法。

如何教学生识读组合体的三视图

如何教学生识读组合体的三视图

如何教课生识读组合体的三视图[摘要]识读零件图和装置图是机械类技术工人必备的知识,识读组合体的三视图是识读零件图和装置图的重点和中心。

为了使学生掌握识读组合体三视图这一内容,本文从直观教课、熟记图样、掌握读图方法、读图技巧几个方面剖析指引学生识读组合体的三视图。

[重点词 ]识读组合体三视图机械制图是一门专业基础课,在专业课程的学习中,经常要识读零件或零件的构造图,所以要修业生一定具备读图能力。

而要识读零件图或装置图第一要学会识读组合体的三视图。

对大多学生来说识读组合体的三视图这一内容不易掌握,是一“难关”。

如何指导学生打破这一“难关”,说说自己的做法:一、进行直观教课,成立空间观点,夯实基础知识学习在解说投影法时,充足利用各样挂图、光芒照耀物体、模型等使学生成立起光源、投影线、投影面、投影等观点;解说三投影面系统时利用教室右前角的墙面、墙线、地面等使学生成立起三投影面系统的空间观点;在对基本体的投影解说时利用圆柱、圆锥、棱柱、棱锥、圆球等模型及挂图,给学生解说基本体三视图的投影,并重申主视图是从正对着物体“以前向后”看获得的,俯视图是“从上向下” 看获得的,左视图是“从左向右”看获得的,而后指引学生察看如何睁开“投影面”,如何形成“三视图”,搞清楚主、俯、左三视图的地点关系,进一步经过察看实物,让学生在三视图中找物体的前、后、上、下、左、右方的地点,频频训练,鼓舞学生参加教课,指引学生总结三视图之间的投影规律,使学生在脑筋中成立起投影法和投影面系统的观点。

成立起投影法和投影面系统的观点后,再利用粉笔头、铅笔、三角板等,模拟点、线、面,摆出它们与投影面的不一样地点关系,让学生一边摆地点一边察看其投影,而后再依据投影总结它们的投影特征,频频模拟训练,狠抓基础知识的教课,加上大批的习题操练,学生便能娴熟地把空间的线段、平面与投影互相变换了。

二、熟记图样,增强由“空间物体到平面图形”的变换能力的培育,为识读三视图再打基础。

第四章 组合体(2)----组合体的识读共63页文档

第四章 组合体(2)----组合体的识读共63页文档
组合体投影图的识读
组合体投影图的识读是指:给定V、 H、W,想象其空间真实形状。
02.06.2020
福州大学机械工程及自动化学院
1
02.06.2020
福州大学机械工程及自动化学院
2
一.组合体投影图识读要领
1.几个投影图联系起来看
一个投影图不能确定形状
02.06.2020
福州大学机械工程及自动化学院
3. 定位置,想整体
02.06.2020
福州大学机械工程及自动化学院
17
线面分ቤተ መጻሕፍቲ ባይዱ法读图总结
运用线、面的投影规律,分析视图中图线和线框所代表 的意义和相互位置,从而看懂视图的方法,称为线面分析 法。这种方法主要用来分析视图中的局部复杂投影。
看图时要注意: 平行面的投影具有实形性和积聚性 垂直线的投影具有实长性和积聚性 垂直面的投影具有积聚性和类似性 一般位置面的投影具有类似性
物体形状
修正
物体的投影图
物体形状
02.06.2020
福州大学机械工程及自动化学院
16
形体分析法读图总结
形体分析法是看组合体视图的基本方法。把比较 复杂的视图,按线框分成几个部分,运用三视图的投 影规律.分别想象各形体的形状及相互连接方式,最 后综合起来想出整体。
看图的一般步骤:
1.分视图,划线框
2.对投影,想形体
水平投影为形状特征投影图
02.06.2020
福州大学机械工程及自动化学院
8
一.组合体投影图识读要领
1.几个投影图联系起来看 2.找出反映组合体形状特征和位置特征的投影图
位置特征投影图
02.06.2020
福州大学机械工程及自动化学院

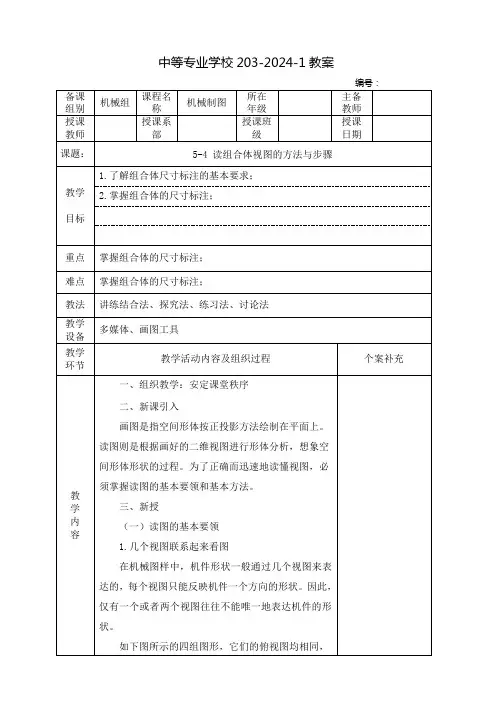

中职机械制图教案:读组合体视图的方法与步骤

中职机械制图教案:读组合体视图的方法与步骤

中等专业学校203-2024-1教案

学内容但实际上是四种不同形状物体的俯视图。

所以,只有把俯视图与主视图联系起来识读,才能判断它的形状。

由此可见,读图时必须将给出的全部视图联系起来,才能想象出物体的形状。

2.明确视图中线框和图线的含义
(1)视图上的每个封闭线框通常表示物体上一个表面(平面或曲面)投影。

如图所示的主视图中有四个封闭线框,对照俯视图可知,线框a’、b’、c’分别是六棱柱前三个棱面的投影,线框d’则是前圆柱面的投影。

(2)相邻两线框中有小线框,则表示物体不同位置的两个平面。

(3)视图中的每条图线可能是立体表面具有积聚性的投影。

读组合体视图的基本方法

读组合体视图的基本方法

读组合体视图的基本方法
组合体视图通常用于呈现三维物体的各个角度和部分,其基本方法包括以下步骤:
1. 理清楚要呈现的物体的结构和部件关系。

确定好各个部分的位置和大小。

2. 选择合适的观察视角,将物体放置于3D坐标系中,并确定好视口(窗口)的大小和位置。

3. 通过数学计算,将物体的各个部分投影到二维平面上,生成组合体视图。

4. 根据需要,对生成的组合体视图进行标注,如添加尺寸、文字、符号等,以便进行准确的制造和装配。

5. 根据实际需要,通过不同的视图组合方式,呈现方位图、剖面图、经济性等不同的信息。

6. 最后进行组合体视图的审查和修改,保证其准确性和可读性。

总的来说,组合体视图的基本方法包括物体结构分析、视角选择、投影计算、标注、组合和审查等步骤。

通过这些方法,可以呈现出准确、清晰、易读的组合体视图,方便进行物体制造和装配。

项目绘制和识读组合体的三视图

项目绘制和识读组合体的三视图

有关知识
三、曲面立体旳截交线——圆柱旳截交线
b(d) a
d a
c d
c
c b
a
c h(g)
b(d) e(f) a
g ch
d f
eb
a
fd g
a
c
c h(g)
b(d) e(f) a
c
g
h
d f
eb
a
fd g
a
c
b
eb h
eb h
平面斜割圆柱体时,平面与圆柱旳交线为椭圆。因为该椭圆 截交线是圆柱面和截割平面旳共有线,所以,它具有两个性 质:一是该椭圆在圆柱面上,具有圆柱面旳投影特征——水 平投影为圆;二是该椭圆在正垂切割面上,正面投影集聚成 直线。所以该截交线旳正面和水平投影都是已知旳。已知椭 圆截交线旳两个投影求第三投影,可用求多种椭圆上点旳第 三投影,再依次连接各点投影旳措施。
xx
xx
∅ xx
4-∅ xx
圆孔a与)圆角 同心
Rxx 4-∅ xx
Rxx
圆b孔)与圆角
不同心
有关知识
不标注总体尺寸旳图例
xx
xx
xx
xx
Rxx
xx
xx
xx
∅ xx
Rxx
2X∅ xx
a)
xx
∅ xx
b)
xx Rxx
Rxx
2X∅ xx
∅ xx ∅ xx
c)
2X∅ xx
有关知识
同一方向上旳连续尺寸
xx xx xx xx
有关知识
a) 画三视图基准线
b) 画底板三视图
有关知识
c) 画圆筒三视图
d) 画支承板和肋三视图

组合体视图读图的基本方法

组合体视图读图的基本方法

似性)分析组合体各部分的形状和相对位置,从而想
象出组合体的整体形状。
xxx工业大学机械工程学院制图教研室
一般情况下,叠加型组合体,采用形体分析法 读图。但对于一些较复杂的、特别是切割型组合体, 需在形体分析法的基础上,采用线面分析法读图。
形体分析法读图的步骤:
1.看视图抓特征
以主视图为主,配合其它视图,进行初步的空 间分析和投影分析,在较短的时间里,对物体有个 大概的了解。
3.综合起来想整体
xxx工业大学机械工程学院制图教研室
小结
组合体视加型组合体,一般采用形体分析法读图。但对于较复
杂的切割型组合体,需在形体分析法的基础上,采用线面分
析法读图。
形体分析法读图步骤:
1.看视图抓特征; 2.分解形体,对投影,想象各部分的空间形状;
3.由xx组x合工方业式大和相学对机位械置,工综程合学起来院想制整图体。教研室
xxx工业大学机械工程学院制图教研室
2.分解形体,对投影
• 分解形体—参照特征视图,将视图划分为不同
的封闭线框,分解形体;
• 对投影—利用“三等”关系,找出每个线框对
应的三个投影,想象出它们的形状。
3.综合起来想整体
在看懂每个组成部分形状的基础上,进一步分 析它们之间的组合方式和相对位置关系,从而想象 出整体的形状。
xxx工业大学机械工程学院制图教研室
例题1:
1.看视图抓特征
2.分解形体 3.对投影,想象各
部分的空间形状
4.由组合方式和相 对位置想整体
xxx工业大学机械工程学院制图教研室
例2:
1.看视图抓特征
xxx工业大学机械工程学院制图教研室
2.分解形体对投影,想象各部分的空间形状

组合体的读图方法—形体分析法

组合体的读图方法—形体分析法
析法
❖ 组合体的读图:根据组合体的V、H、W投影图,想象出它的 形状和结构。
❖ 组合体读图的基本要领
视图中每一条图线的含义
垂直面的投影 积聚线
平面与平面的交线 平面与曲面的交线
曲面的轮廓线
❖ 组合体读图的基本要领
❖ 组合体读图的基本要领 视图中封闭线框的含义:1.代表一个平面,2.代表一个曲面。
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
❖ 在视图中找对应投影关系的方法 4、利用投影图中的图线识别形体和它们的相互位置;
❖ 在视图中找对应投影关系的方法 5、将空间想象和投影分析相结合构思空间物体。
投影分析和空间想象
已知投影图
物体形状
对照 完全符合
修正 物体的投影图
圆锥面 圆柱面
平面
❖ 在视图中找对应投影关系的方法 1、几个视图联系起来看;
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
位置特征视图
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
想象
物体的形状
01 形体分析法 在投影分析的基础上,将各线框和其他投影对应起来,
分析所处位置,想象局部形状,再将各部分综合起来想象出 整个物体的形状和组合形式。
02 线面分析法
具体步骤: ❖ 分线框
把主视图分解为几个封闭的实线框、虚线框或实线与虚线框。
❖ 对投影 根据投影规律在其他视图上找相应的线框,想象出形体。
❖ 识别形体 根据各部分两视图的投影特点想象出形体,并确定它们之间的相对位置。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

46
柱—球相贯
三、求相贯线投影的方法
其实质是找出相贯两立体表面若干共有点的投影;
若干共有点投影的集合,就是相贯线的投影。
(一)积聚性法( 表面取点法)
当相贯线的两面投影都有积聚性时,可利用积聚 求作相贯线的投影。 性投影
平面体与回转体相贯
回转体与回转体相贯
47
1、平面体与回转体相贯 (1)相贯线的形状分析 相贯线由各棱面与回转面的交 线组成。 (2)作图方法步骤
1)形状特征
形状特 征明显
形状特 征明显
形状特 征明显
16

读三视图,想出物体的形状。
17
2) 位 置 特 征
(a)
(b)
( c)
位 置 特 征 明 显
(d)
(a)
(b)
( c)
18
(d)
2. 按框划块分部分
分解形体 —— 参照特征视图,分解形体。
3. 分析形体对投影
对投影 —— 利用“三等”关系,找出每一 部分的三个投影,想象出它们的形状。
图线为圆柱 面轮廓素线 的投影
视图中线框、图线的含义
9
前后面
上下面
平面与圆柱面相交
相邻线框的表面位置关系
倾斜方向 10 不同的面
11
12
13
14
三、读图的方法和步骤 读图的方法
形体分析法 线面分析法
(一)形体分析法 读图的步骤:
1.分析视图抓特征
分析视图 —— 以主视图为主,配合其它视图,进行投 影分析和空间分析。 抓住特征 ——是分析反映物体的形状特征和基本形体 15 间相对位置的特征,即抓住特征分部分。
(1) (2)
(3)
4
例3 有两个视图相同的不同组合体
5
读图时要把几个 视图联系起来进行分析 6
2、分析视图中图线、线框的含义
(1)一条图线的含义
1)表示两表面交线的投影(直线AB)。
2)表示回转体上转向轮廓线的投影(轮廓线CD)。
3 )表示具有积聚性的面(平面或柱面) 的投影 (直线 1′是平面六边形的投影、曲线 4 是半圆柱面的 投影)。
回转体与回转体相贯
多个立体相贯
外表面相交
2、立体表面相交的形式
外表面与内表面相交 内表面与内表面相交
实--实相贯
实--空相贯
空--空相贯
45
相贯线
二、相贯线的主要性质
1、 封闭性 相贯线一般是封闭的空间折线或空间曲线。 2、 共有性
相贯线是相贯两立体表面的共有线。
四棱柱—圆柱相贯
柱—柱相贯
柱—锥相贯
空间分析: 投影分析: 四棱柱的四个棱面分别与
49
50
例2:求作主视图
51
52
2、回转体与回转体相贯 (1) 相贯线的形状 相贯线一般为封闭的空间曲线。 (2)作图方法
分析两回转面的形状、大小极其轴线的相对位置,判断相 贯线的形状和各投影的特点,从而选择适当的方法作图。
(3)作图步骤 确定相贯线 的范围 先找特殊位置点的投影。 确定相贯线的 再找适当数量的中间位置点的投影。 弯曲趋势 判别可见性,依次光滑连接各点的同面投影。 53 补全转向轮廓线的投影 。
6” 5”
Pw
Qv
4”
2” 3”
Qw
4’

5 6
1 (4)
3 2

64
求圆柱与半球的相贯线的投影
线框—面(平面或曲面)、复合面(两个或两个以上表面光 滑连接)、空心结构。
运用投影特征,分析线、线框空间位置。 线框在投影图中不类似必积聚——线对框、框对框 一般情况下每个线框能找到一条对应的线,线框表示面的形状, 面积聚成的线表示面的位置。也有线框对线框的情况,这时有两 种可能:一是一般位置平面的投影,多数则为空心结构(通孔) 的投影。 38 最后综合想象整个组合体形状。
用线面分析法读图
用线面分析法 读图
40
用线面分析法 读图
41
用线面分析法 读图
42
例5 读三视图,想出形状。
线面分析法
43
10.2
一、概 述
相贯线
本节主要讨论常见不同立体相交时,相贯线的投影画法。
两立体表面相交(相贯)时,其表面产生的交线称相贯线。
1.立体相贯的形式
44
平面体与回转体相贯
例1
求两圆柱正交时相贯线的投影。
分析: 由图可知,大圆柱轴 线垂直于W面,小圆柱轴 线垂直于H面,且相贯线 为前后左右对称的空间曲 线。所以,相贯线的水平 投影为圆,侧面投影与大 圆柱的测面投影重合,只 有正面投影需要求作。
54
求正交两圆柱相贯线的投影
1’
3’ 2’(4’)
1”(3”) 2” 4”
分 析 形 体 对 投 影
30
分析视图抓特征
分 析 底 板 的 形 状
按框划块分部分
分 析 形 体 对 投 影
31
分析视图抓特征
分 析 支 承 板 的 形 状
按框划块分部分 分 析 形 体 对 投 影
32
分析视图抓特征
分 析 凸 台 的 形 状
按框划块分部分
分 析 形 体 对 投 影
33
分析视图抓特征
按框划块分部分
分 析 肋 板 的 形 状
分 析 形 体 对 投 影
34
35
综 合 起 来 想 整 体
36
小结
分部分,想形状; 合起来,想整体。
37
(二)线面分析法
通过对形体上各线、面形状和位置的分析并想象出形体结构的 读图方法可称为线面分析法。 运用投影特征,分析线、线框含义。
线—交线、外形素线、面的积聚线
23
分线框想形体—耳板
24
分线框想形体—立板
25
分线框想形体—肋板
26
综合起来想整体
27
例3 根据主、俯视图,想象形状,补画左视图。
(a) 画底板
(b) 画立板
(c) 画半圆板
(d) 画通槽
(e) 画圆孔
28
例4 读 支架的 三视图, 想出形 状。
29
分析视图抓特征
按框划块分部分
分 析 圆 筒 的 形 状
在看懂每部分形体的基础上,进一步分析各基本 形体之间的组合方式和相对位置关系,从而想象出整 19 体的形状。
4. 综合起来想整体
例1 读三视图,想出物体的形状。
20
按框划块分部分
分 析 视 图 抓 特 征
分 析 形 体体
22
例2 读三视图,想象出组合体的空间形状。 分线框想形体 — 底板
作图步骤:
(1)求特殊位置点的投影 直接定出相贯线的最 左点Ⅰ 和最右点Ⅲ的三 面投影。 再求出相贯线的最前 点Ⅱ和最后点Ⅳ的三面投 影。
55
4 1 2 3
Ⅳ Ⅲ Ⅰ Ⅱ
求正交两圆柱的相贯线的投影
1’
5’(6’)
2’ 4”
2’(4’)
1”(3”) 2” 6” 5”
(2)求一般位置点Ⅴ、 Ⅵ的投影
6 1 5 4 2 3
★ 外相贯线
◆ 一内表面和一外表面相贯 ◆ 两外表面相贯
● ● ● ●
★ 内相贯线
◆ 两内表面相贯
59
60
(二)辅助平面法求相贯线的投影
辅助平面P
作图原理:
根据三面共点 的原理,利用辅助 平面求出两回转体 表面上的若干共有 点,从而画出相贯 线的投影。
A
B
圆柱面
圆柱与半球的相贯线
61
球面
1、 作图步骤:
62
例1、求圆柱与半球相贯时相贯线的投影 分析:相贯线只有一面(侧面)投影有积聚性,要求正面投 影和水平投影(相贯线的正面投影前后对称)。
求圆柱与半球相贯线的投影
63
作图步骤:
1)求特殊位置点的投影 2)求一般位置点的投影 1’
2’ 3’ (5’) (6’)
Pv
3)判断可见性,依次光滑连接各点的同面投影 4)补全转向轮廓线的投影 1”
(3) 光滑连相贯线 的投影
56
求正交两圆柱的相贯线的投影
例2 圆柱与圆柱正交的三种情况(直径不相等)
实—实相贯
空—空相贯
实—空相贯
57
例3 当圆柱直径变化时,相贯线的变化趋势。
相贯线往大圆柱一 侧弯曲
相贯线为两条平面 曲线(椭圆)
58
例4 补全主视图




● ● ● ●
● ● ● ● ● ● ●
7
(2)每一个封闭线框的含义
1 )一个线框表示物体的一个表 面(平面或曲面或复合面)的 投影。 2 )相邻的两个线框,表示物体 上位置不同的两个面的投影。 3)在一个大的线框内所包含的各 个小线框,表示在大的平面(或 曲面)体上凸出或凹下的各个小 平面(或曲面)体的投影。
8
未封闭 的线框 为圆柱 面的投 影 未封闭的线框为 平面的投影
《机 械 制 图》
14单招机械 教学课件
1
读组合体视图的方法
一、读图与画图的联系 1. 画图是用视图来表达物体的形状。 2. 读图是根据视图想象物体的形状。


2
二、读图的基本要领
1. 要把几个视图联系起来进行分析 例1:主、俯视图完全相同的物体
(1) (2) (3)
3
例2 有一个视图相同的不同组合体
(1)作一辅助平面P,使 它与两相贯体都相交, (2)求出P平面与两相贯 体的截交线, (3) 作出两回转体表面截 交线的交点, (4)两回转体表面的共有 点,亦即相贯线上的点。
辅助平面P
圆柱与半球的相贯线
